Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

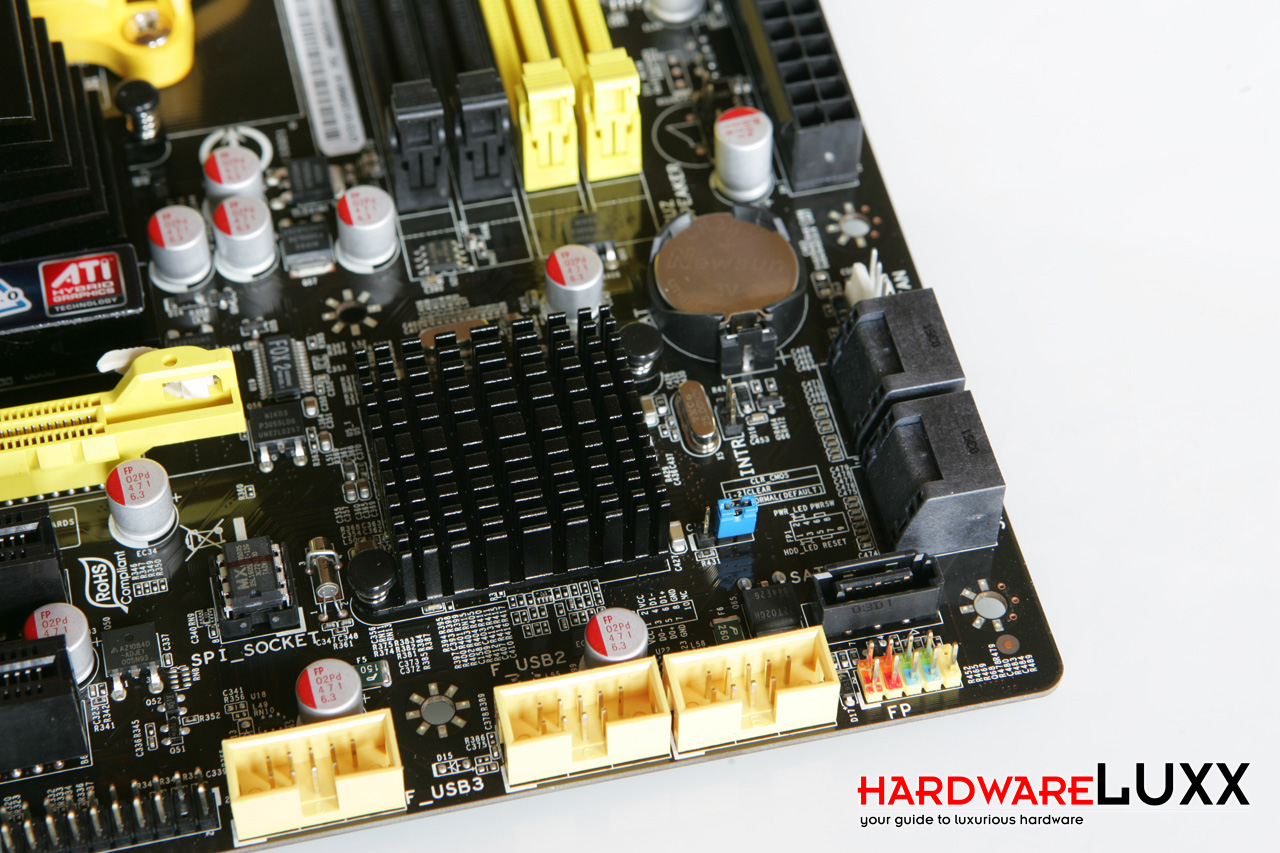

Aufgrund des Micro-ATX-Formats sind auf der hier abgebildeten Ecke des Mainboards nahezu alle Anschlüsse und Ports zu finden. Dazu gehören auch die fünf SATA-6-GBits/s-Anschlüsse sowie die internen Erweiterungen für USB-2.0-Panels.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

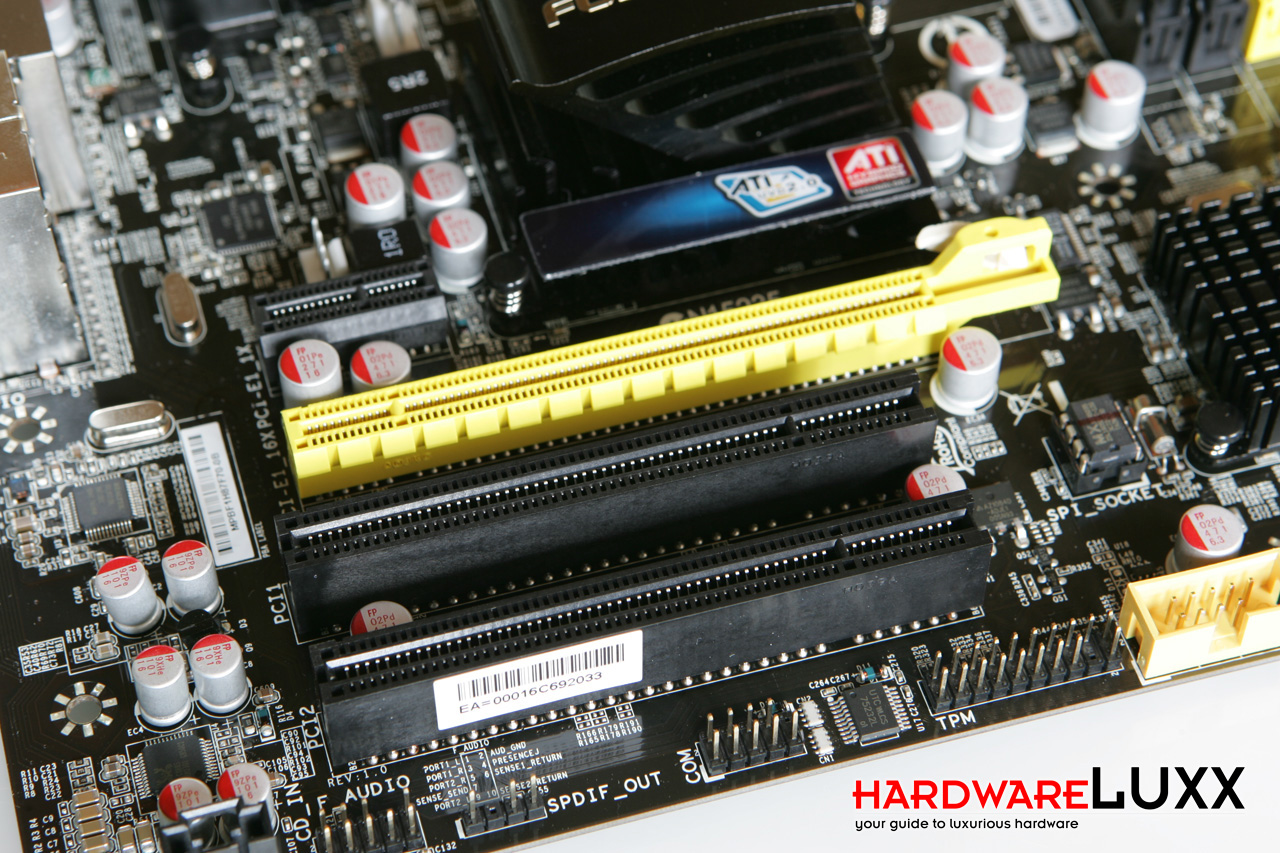

Ebenfalls auf den mangelnden Platz zurückzuführen sind die recht überschaulichen Erweiterungssteckplätze. Der PCI-Express-x16-Slot eignet sich natürlich für den Einsatz einer potenteren Grafikkarte, sollte die interne den Bedürfnissen nicht entsprechen. Die beiden PCI-Steckplätze dürften in den meisten Fällen frei bleiben. Falls nötig steht noch ein PCI-Express-x1-Steckplatz zur Verfügung.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

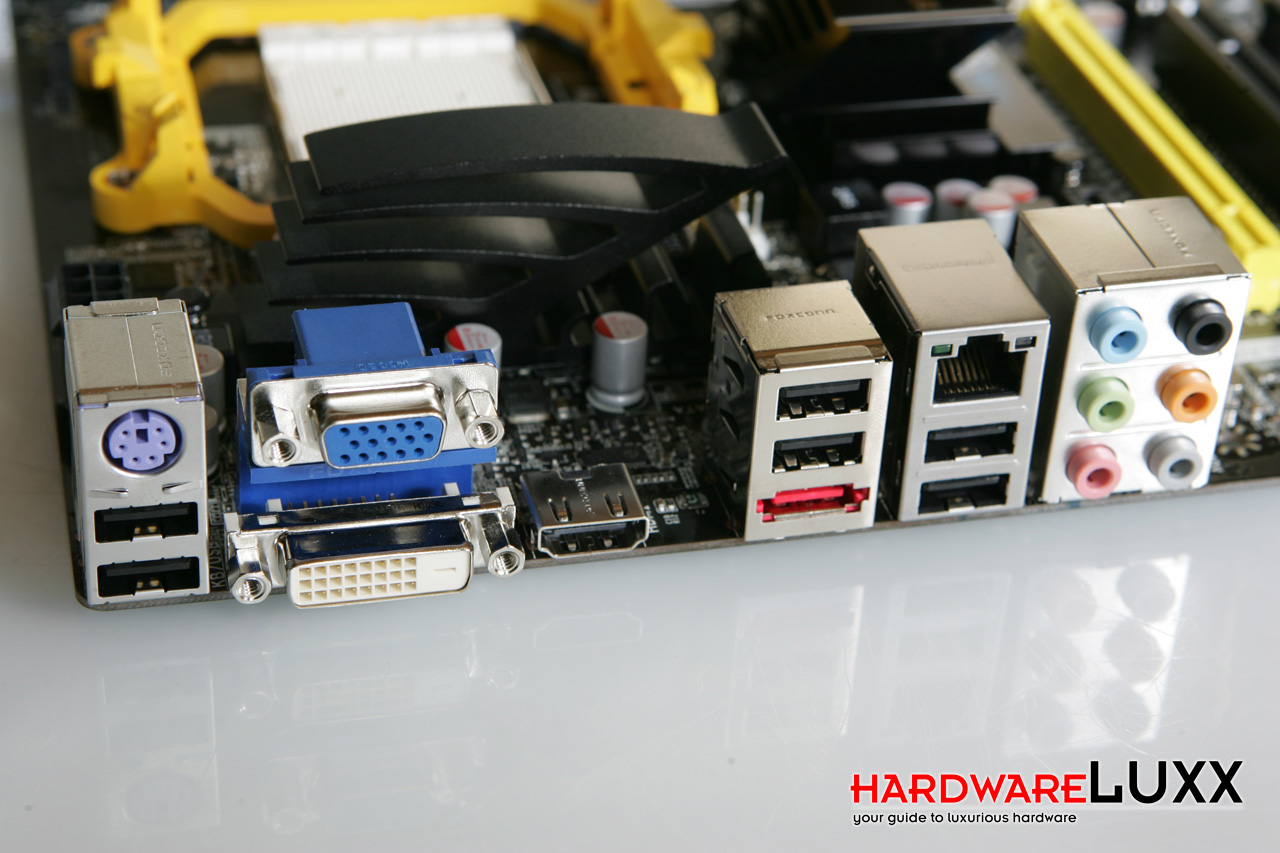

Auf der I/O-Blende hat Foxconn alle wichtigen Anschlüsse untergebracht. Dazu gehören einmal PS/2, 3x USB 2.0, 1x eSATA und 1x RJ45. Alle wichtigen analogen Audio-Ports sind ebenfalls vorhanden, allerdings verzichtet Foxconn darauf auch digitale Ein- und Ausgänge bereitzustellen.
Um das Video-Signal der integrierten GPU nach Außen zu bringen stehen VGA, DVI und HDMI zur Verfügung.
