MSI X470 Gaming M7 AC im Test - X470-Flaggschiff mit umfangreicher Ausstattung - BIOS und Overclocking

Portrait des Authors


BIOS

Werbung

Auf der MSI-Webseite wird für das X470 Gaming M7 AC die BIOS-Version 1.20 angeboten. Seit Version 1.10 ist AMDs AGESA-Update 1.0.0.2a (Pinnacle Pi) integriert worden. Mithilfe von M-Flash konnten wir das BIOS problemlos flashen.

Folgende Änderungen hat MSI bisher vorgenommen:

  • Update AGESA code 1.0.0.2a (BIOS 1.10)
  • Improve M.2 compatibility (BIOS 1.10)
  • Fix Summit CPU can not enter Win7 OS (BIOS 1.10)
  • Improved USB mouse compatibility (BIOS 1.10)
  • Improved Intel Wifi compatibility when using Raven CPU (BIOS 1.20)
  • Improve PCIe M.2 compatibility (BIOS 1.20)
  • Improved PCIe RAID card compatibility (BIOS 1.20)

Bei der UEFI-Oberfläche gibt es keine Veränderungen zu dem, was wir von MSI zuletzt gesehen haben. So bleibt es bei der Rot-Schwarz-Optik. Unterschieden wird weiterhin zwischen dem EZ- und Advanced-Modus. Auf dieser Übersichtsseite (EZ-Mode) erhält der Anwender Informationen über die CPU, den installierten Arbeitsspeicher, die angeschlossenen Storage-Geräte und über die Lüfter. Zusätzlich existieren Shortcuts zum M-Flash-Feature, zur Favorites- und Hardware-Monitor-Seite und zusätzlich Buttons, um LAN-ROM, Fast Boot, AHCI, den Audio-Codec und die CPU-Fan-Warnung zu aktivieren beziehungsweise zu deaktivieren. Außerdem lässt sich bei Problemen das "BIOS Log Review" einsehen. Die breite Leiste oberhalb vom EZ-Mode wird auch im Advanced-Mode angezeigt, zu dem wir nun kommen.

Bei der Advanced-Oberfläche ist eine Metalloptik mit der Aufschrift "Enthusiast Gaming" zu sehen. MSI hat oben links neben der Uhrzeit und dem Datum den Game-Boost-Button hinzugefügt, der das aktuelle Level anzeigt (weißer Punkt). Rechts benachbart ist der A-XMP-Button, wie wir es bei MSI bereits gewohnt sind. Beim jeweiligen Mainboard-Modell können sich rein die Menüpunkte unterscheiden. Speziell für die Gaming-Mainboards wurden passenderweise die Farben Rot und Schwarz verwendet. Ganz oben auf der rechten Seite werden zu jedem Zeitpunkt das installierte Prozessormodell, dessen Taktfrequenz und die Arbeitsspeicher-Kapazität inkl. Takt angezeigt. Unter der Uhrzeit und dem Datum kann die aktuell vorliegende BIOS-Version abgelesen werden. Darunter lassen sich ganz bequem die Boot-Prioritäten per Drag & Drop-Verfahren festlegen. Auf der linken Seite erhält der Anwender einen ersten Überblick über die CPU- und Mainboard-Temperatur. Der virtuelle "Game Boost"-Button ist dabei mit der Maus klickbar, sodass vom Hardware- in den Softwaremodus gewechselt werden kann.

Der erste Punkt der insgesamt sechs "Settings" stellt neben dem "System Status" die "Advanced"-Einstellungen bereit. Letzteres ist bereits grundlegend bekannt. Dort lassen sich alle Board-bezogenen Einstellungen finden, die die Onboard-Komponenten betreffen. Die Punkte "Boot", "Security" und "Save & Exit" sind dabei selbsterklärend. Die umfangreichen Übertaktungsfunktionen sind im Menüpunkt "OC" zu finden. Das integrierte M-Flash-Feature hat auch beim heutigen Testkandidaten einen eigenen Menüpunkt erhalten. Entweder lässt sich das aktuelle BIOS auf einen Datenträger speichern oder andersherum von einem Datenträger aus aktualisieren. Genauso ist es den Overclocking-Profilen ergangen. Insgesamt können sechs verschiedene OC-Konfigurationen hinterlegt werden. MSI hat auch dieses Mal an eine Import- und Export-Funktion gedacht.

Der vorletzte Punkt ist der "Hardware Monitor", der wichtige ausgelesene Daten aufzeigt wie eben die Temperaturen, Spannungen und Lüfterdrehgeschwindigkeiten. Zusammen mit dem CPU-FAN-Header können in der Summe fünf Lüfter gesteuert werden. Jeder Lüfter kann in vier Stufen einer automatischen oder manuellen Lüfterkurve angepasst werden. Der letzte Menüpunkt umfasst den "Board Explorer", der übersichtlich aufzeigt, in welchem Slot oder an welchem sonstigen Anschluss welche Komponente installiert ist. Dies erspart den Blick ins eigene Gehäuse und dient rein dem Komfort. Generell ist es auch möglich, die meist genutzten Funktionen auf insgesamt fünf Favoritenseiten abzuspeichern. Mittels eines Rechtsklicks auf die jeweilige Funktion wird ein kleines Kontextmenü geöffnet, in dem der Anwender anschließend diese Funktion auf eine der fünf Seiten ablegen kann.

Auch dieses Mal konnte das UEFI von MSI auf ganzer Linie überzeugen. Sämtliche ausgewählte Einstellungen wurden problemlos und korrekt umgesetzt. Der Anwender hat dabei die Auswahl, ob er sich per Maus und/oder mit der Tastatur durch die Menüs bewegt.

Overclocking

Mit 14 Spulen (effektiv 6+1) und vor allem mittels des X470-FCHs kann mit dem X470 Gaming M7 AC fleißig übertaktet werden. Das UEFI unterstützt auch die Down-Core-Funktion, mit der CPU-Kerne oder auch ein CCX-Modul (CPU Core Complex) gezielt abgeschaltet werden können. Bei den Achtkern-CPU-Modellen stehen neben "Auto" (4+4) folgende Modi zur Auswahl: 1+1, 2+2 und 3+3.

Auf dem MSI X470 Gaming M7 AC ist eine Veränderung des Grundtakts von 0 MHz bis 200 MHz in 1-MHz-Schritten möglich. Bei der CPU-Spannung steht dem Anwender leider nur der Override-Modus zur Auswahl. Dabei lässt sich die Spannung von 0,9000 Volt bis 2,0000 Volt in 0,0125-Volt-Intervallen verändern. Alle weiteren Overclocking-Funktionen können der folgenden Tabelle entnommen werden.

Die Overclocking-Funktionen des MSI X470 Gaming M7 AC in der Übersicht
Base Clock Rate 0 MHz bis 200 MHz in 1-MHz-Schritten
CPU-Spannung 0,9000 Volt bis 2,0000 Volt in 0,0125-V-Schritten (Override-Modus)
DRAM-Spannung 0,800 V bis 2,000 V in 0,010-V-Schritten (Fixed-Modus)
CPU-SOC-Spannung 0,9000 Volt bis 1,3000 Volt in 0,0125-V-Schritten (Override-Modus)
CPU-VDD18-Spannung 1,600 V bis 2,400 V in 0,010-V-Schritten (Fixed-Modus)
CPU-VDDP-Spannung 0,700 V bis 1,400 V in 0,005-V-Schritten (Fixed-Modus)
FCH-Core-Spannung 0,850 Volt bis 1,500 Volt in 0,010-Volt-Schritten (Fixed-Modus)
PCIe-Takt - nicht möglich -
Weitere Spannungen FCH-PHY, DRAM VPP, DRAM VREF
Speicher-Optionen
Taktraten CPU-abhängig
Command Rate einstellbar
Timings 42 Parameter
XMP/D.O.C.P. wird unterstützt (D.O.C.P.)
Weitere Funktionen
Weitere Besonderheiten

UEFI-BIOS
Settings speicherbar in Profilen
Energiesparoptionen: Standard-Stromspar-Modi wie AMD Cool & Quiet
erweiterte Lüfterregelung für CPU-Fan und vier optionale FANs,
CPU-LLC Level 1-8

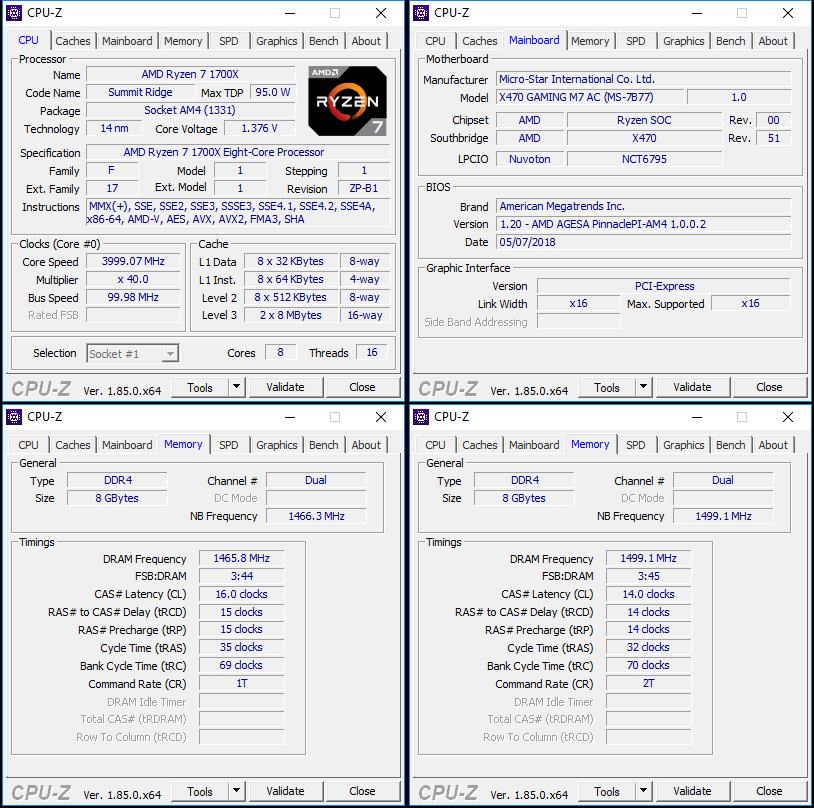

Für das MSI X470 Gaming M7 AC war es natürlich kein Problem, den Takt von 4 GHz zu halten. Mehr macht der Ryzen 7 1700X nicht mit. An Spannung mussten wir dazu 1,3625 Volt anlegen. Unterhalb davon wurde das System instabil.

Das in den DIMMs hinterlegte Profil wurde vom MSI X470 Gaming M7 AC mit DDR4-2933 korrekt in die Tat umgesetzt. Mit manuellen Einstellungen konnten wir die Latenzen noch etwas anziehen. Die VDIMM lag in beiden Fällen bei 1,35 Volt. Generell sind diese Taktraten allerdings ein leichtes Spiel.

MSI Command Center

Darüber hinaus hat MSI das Command Center im Angebot, wodurch noch erweiterte Einstellungen unter Windows vorgenommen werden können. Beispielsweise die Multiplikatoren der maximal vier CPU-Kerne, die einzelnen Spannungen und auch die Lüftergeschwindigkeiten. Selbst Einstellungen zum Arbeitsspeicher und zur integrierten Grafikeinheit stehen bereit. Auch lässt sich darüber das Game-Boost-Feature managen. Als Bonus lassen sich natürlich auch die aktuellen Parameter-Werte zu den Spannungen ablesen.

Das Command Center kann den Anwender auch bei selbst definierten Werten warnen, falls die jeweilige Barriere überschritten wird. Wer möchte, kann zu Überwachungszwecken die wichtigsten Spannungen, Lüftergeschwindigkeiten und Temperaturen aufzeichnen.
