Ausgangsspannungen
Werbung
Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.
Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.
Corsair TX650M

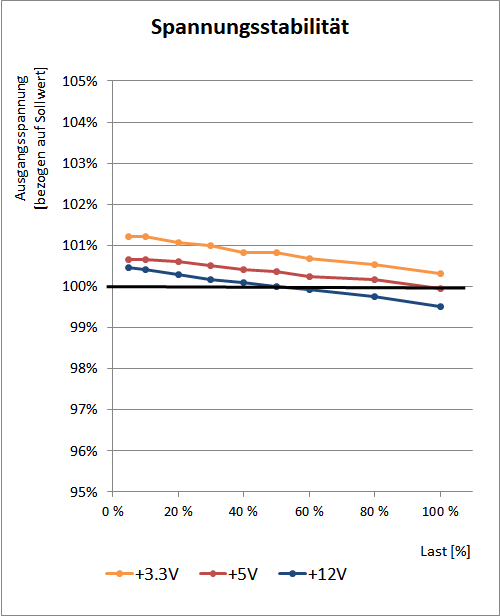

Beim Thema Spannungsregulierung unter gleichmäßig verteilter Last kann das Corsair TX650M mit einer für diese Klasse ausgesprochen guten Performance überraschen. Die Nebenspannungen fallen über den Lastbereich nur um 0,9 % bzw. 0,7 % ab, womit sich das TX650M auch in höheren Klassen schon sehen lassen kann. Auf 12V-Seite beträgt die Schwankungsbreite im Bereich von zehn Prozent Last bis Volllast nur sehr geringe 0,9 %. Auch macht die einheitliche Lage der Spannungen knapp oberhalb der Solllinie im Toleranzfeld einen guten Eindruck.

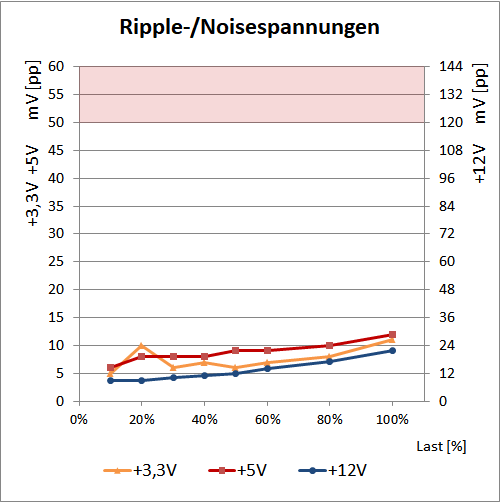

Exzellent sieht die Lage auch bei den Ripple-/Noise-Spannungen aus. Das Corsair TX650M kann mit max. 11 bzw. 12 mV(pp) auf 3,3 Volt und 5 Volt sehr niedrige Werte zeigen, und auch die 12V-Seite bietet mit max 22 mV(pp) einen für diese Klasse erstaunlich niedrigen Wert.
Das Corsair TX650M kann im Bereich Qualität der Ausgangsspannungen für ein Netzteil der Mittelklasse im Preisbereich von einhundert Euro eine hervorragende Figur abgeben und zeigt dabei keinerlei Schwächen. Die Spannungen sind für diese Klasse sehr gut ausgeregelt und die Ripple-/Noisespannungen sind ebenfalls sehr gut zu bezeichnen.
