Ausgangsspannungen
Werbung
Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.
Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.
Seasonic FOCUS Plus 650 Gold

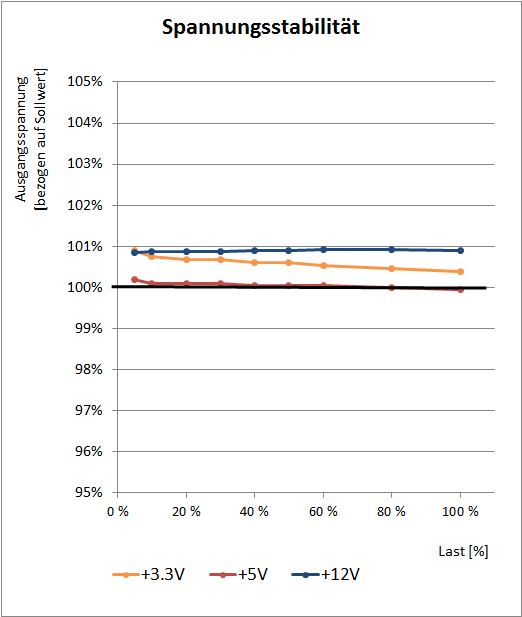

Beim Thema Spannungsregulierung unter gleichmäßig verteilter Last kann das Seasonic FOCUS Plus 650 Gold mit einer sogar für diese Klasse ausgesprochen guten Performance überraschen. Die Nebenspannungen fallen über den Lastbereich nur um 0,5 % bzw. 0,3 % ab, womit das FOCUS Plus sogar die zuletzt von uns getesteten PRIME-Platinum- und PRIME-Gold-Modelle übertreffen kann. Auf 12V-Seite beträgt die Schwankungsbreite im Bereich von 10-%-Last bis Volllast sogar nur sehr geringe 0,1 %. Auch macht die einheitliche Lage der Spannungen knapp oberhalb der Solllinie im Toleranzfeld einen sehr guten Eindruck.

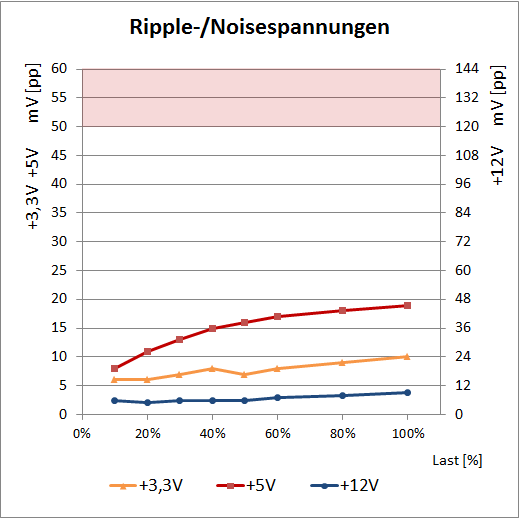

Gut sieht die Lage auch bei den Ripple-/Noise-Spannungen aus, wenngleich auch das FOCUS Gold in dieser Disziplin nicht mehr mit den PRIME-Modellen mithalten kann. Das Seasonic FOCUS Plus 650 Gold kann mit max. 10mV(pp) auf 3,3 Volt und 19 mV(pp) auf 5 Volt angenehm gute Werte zeigen. Die 12V-Seite sieht auch sehr gut aus und bietet mit max. 9 mV(pp) einen für diese Klasse überdurchschnittlich niedrigen Wert.
Das Seasonic FOCUS Plus 650 Gold kann im Bereich Qualität der Ausgangsspannungen eine sehr gute Figur abgeben. Die Spannungsregelung bewegt sich auf bestem High-End-Niveau und die Ripple-/Noisespannungen sind ebenfalls als angenehm niedrig zu bezeichnen.
