Ausgangsspannungen
Werbung
Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.
Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.
Cougar GX-S 450W

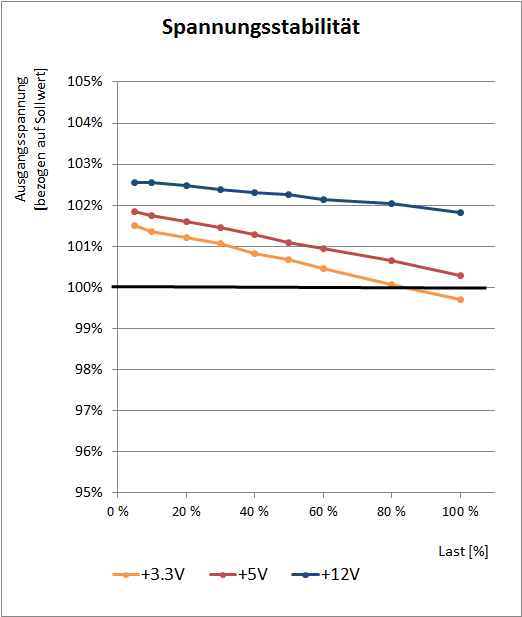

Beim Thema Spannungsregulierung unter gleichmäßig verteilter Last kann das Cougar GX-S 450W eine solide Performance zeigen. Die Nebenspannungen fallen über den Lastbereich um 1,8 % bzw. 1,6 % ab, womit das Cougar GX-S 450W sicher im zulässigen Toleranzbereich liegt und nur einen moderaten Spannungsabfall zeigt. Auf 12V-Seite beträgt die Schwankungsbreite im Bereich von 10-%-Last bis Volllast nur vergleichsweise geringe 0,7 %.

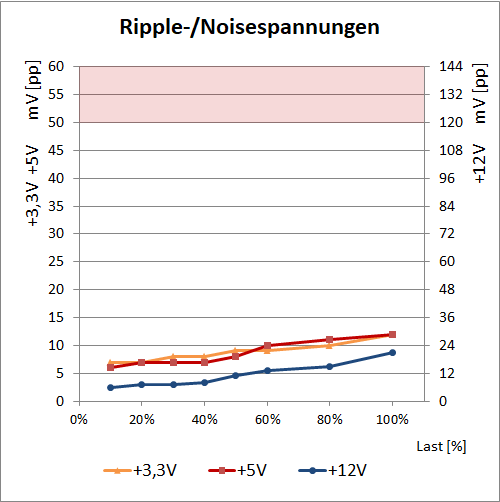

Sehr gut sieht die Lage auch bei den Ripple-/Noise-Spannungen aus. Das Cougar GX-S 450W kann mit max. 22 mV(pp) auf 3,3 Volt und 24 mV(pp) auf 5 Volt vergleichsweise niedrige Werte zeigen, welche das erlaubte Maximum von 50 mV(pp) deutlich unterschreiten. Die 12V-Seite sieht noch etwas besser aus und bietet mit max. 31 mV(pp) einen für diese Klasse erstaunlich niedrigen Wert.
Das Cougar GX-S 450W kann im Bereich Qualität der Ausgangsspannungen eine insgesamt gute Performance zeigen. Die Spannungen sind sicher ausgeregelt und die Ripple-/Noisespannungen sind ebenfalls vergleichsweise niedrig.
