Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.
Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.
Ein bei Netzteilen wichtiges Thema ist die Spannungsregulierung, d.h. wie gut es das Netzteil schafft, über den kompletten Lastverlauf eine möglichst konstante Ausgangsspannung zu halten. Wobei anzumerken ist, dass heutige Markennetzteile in dieser Beziehung allesamt zu empfehlen sind. Früher hingegen sind uns doch gelegentlich einmal Modelle untergekommen, die es nicht geschafft haben, ihre Ausgangsspannungen im vom ATX Design Guide festgelegten Toleranzbereich zu halten.

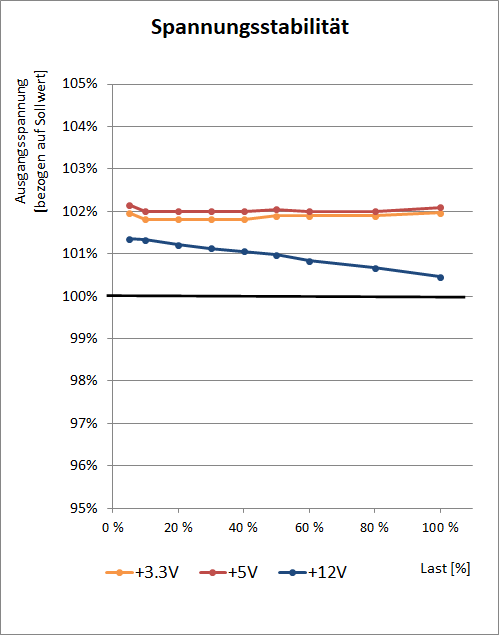

Das Antec Signature Titanium 1000W kann hier eine sehr gute Performance zeigen. Die Nebenspannungen schwanken beide im Lastverlauf nur um sehr geringe 0,2 %, auf der 12-V-Seite sieht die Lage mit 0,9 % auch recht gut aus.

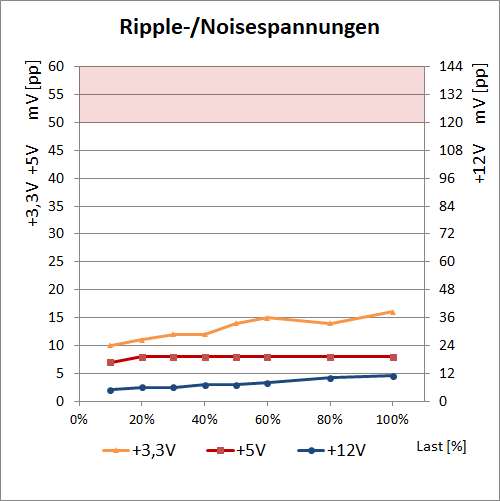

Bei den Ripple-/Noisespannungen kann das Antec Signature Titanium 1000W eine gute Performance zeigen. Mit bis zu 16 mV(pp) bzw. 8 mV(pp) werden auf den Nebenspannungen angenehm geringe Werte erreicht. Mit 11 mV(pp) auf 12 V erreicht auch das Antec Signature Titanium 1000W hier auch einen niedrigen Wert. Die Werte des Antec Signature Titanium 1000W liegen hier etwas höher als beim Corsair AX1000 oder Seasonic Prime Titanium 1000W, sind aber dennoch als sehr gut zu bezeichnen.
Für den Bereich der Ausgangsspannungen kann das Antec Signature Titanium 1000W den erwarteten sehr guten Eindruck hinterlassen. Die sehr stabilen Ausgangsspannungen liegen solide mitten im Toleranzfeld und die Ripple-/Noisespannungen sind ebenfalls im niedrigen Bereich. Verglichen mit dem AX1000 und dem Prime Titanium 1000W kann das Antec keine neuen Bestwerte setzen, aber insgesamt gut mithalten und sich als technisch gleichwertig präsentieren.
