Ausgangsspannungen
Werbung
Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.
Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.
Ein bei Netzteilen wichtiges Thema ist die Spannungsregulierung, d.h. wie gut es das Netzteil schafft, über den kompletten Lastverlauf eine möglichst konstante Ausgangsspannung zu halten. Wobei anzumerken ist, dass heutige Markennetzteile in dieser Beziehung allesamt zu empfehlen sind. Früher hingegen sind uns doch gelegentlich einmal Modelle untergekommen, die es nicht geschafft haben, ihre Ausgangsspannungen im vom ATX Design Guide festgelegten Toleranzbereich zu halten.

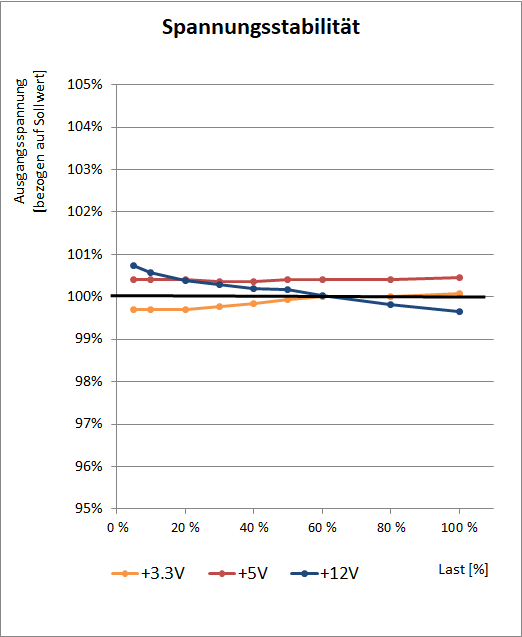

Das be quiet! Pure Power 11 FM 850W kann hier eine sehr gute Performance zeigen. Die Nebenspannungen schwanken im Lastverlauf nur um 0,4 % bzw. 0,1 %. Auf der 12-V-Seite sieht die Lage mit 1,1 % auch sehr gut aus aus. Für ein Netzteil einer ursprünglich mal im Einstiegsbereich positionierten Serie ist das ein sehr gutes Bild, zumal auch alle Spannungen sauber jeweils mittig im Toleranzfeld liegen.

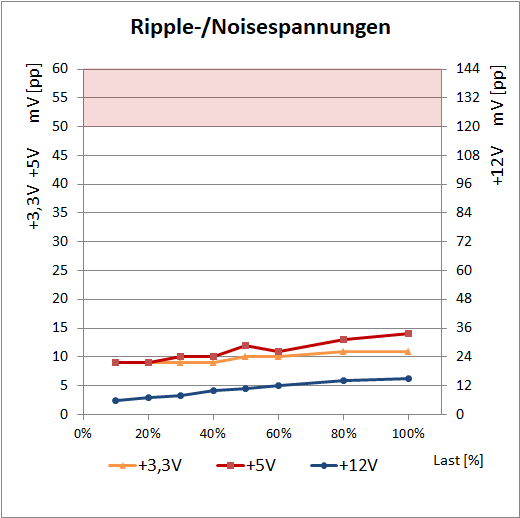

Bei den Ripple-/Noisespannungen kann das be quiet! Pure Power 11 FM 850W auch einen sehr positiven Eindruck hinterlassen. Mit bis zu 11 mV(pp) bzw. 14 mV(pp) werden auf den Nebenspannungen angenehm niedrige Werte erreicht. Mit 15 mV(pp) auf 12 V erreicht das be quiet! Pure Power 11 FM 850W auch hier einen vergleichsweise niedrigen Wert.
Für den Bereich der Ausgangsspannungen kann das be quiet! Pure Power 11 FM 850W einen sehr guten Eindruck hinterlassen. Die nur gering schwankenden Ausgangsspannungen liegen solide mitten im Toleranzfeld und die Ripple-/Noisespannungen sind ebenfalls im guten Bereich.
