Seagate IronWolf Pro im Test

20 TB durch 10 Platter - Testsystem und Energieverbrauchsmessung

Das Testsystem steht bereit, um in jedem Test dieselben Bedingungen zu bieten. Das System ist in einem Corsair Obsidian 1000D auf dem Sekundärmontageplatz verbaut. Die Festplatten befinden sich in entkoppelten Festplatten-Trays, wie sie in allen aktuellen Gehäusen Verwendung finden.

Die Festplatte wurde im leeren Zustand am SATA-III-Port des AMD-B350-Chipsatzes getestet.

Betriebssystem Windows 10 Home 1809

Energieverbrauchsmessung

Um die Herstellerangaben für den Energieverbrauch nachzuvollziehen, haben wir ein entsprechendes Testsystem aufgebaut. Für eine umfassende Leistungsmessung sollte die Versorgung mit 5 V und 12 V betrachtet werden. Wie die Art der Messung bereits erahnen lässt, benötigen wir Strom und Spannung, um daraus die Leistung zu errechnen. Eine Möglichkeit wäre es, mit einem Multimeter die Spannung zu messen und mit einer Strommesszange den Strom.

Dazu könnte man die Messgeräte auf die Erfassung des Durchschnittswerts einstellen und erst die 5-V-Schiene und danach die 12-V-Schiene aufnehmen. Hierdurch lässt sich aber weder der Anlauf darstellen noch eine genaue Aussage treffen, wie sich die Werte über die Zeit verhalten.

Mit einem Vierkanaloszilloskop können wir alle vier Messungen gleichzeitig durchführen und in Abhängigkeit von der Zeit darstellen.

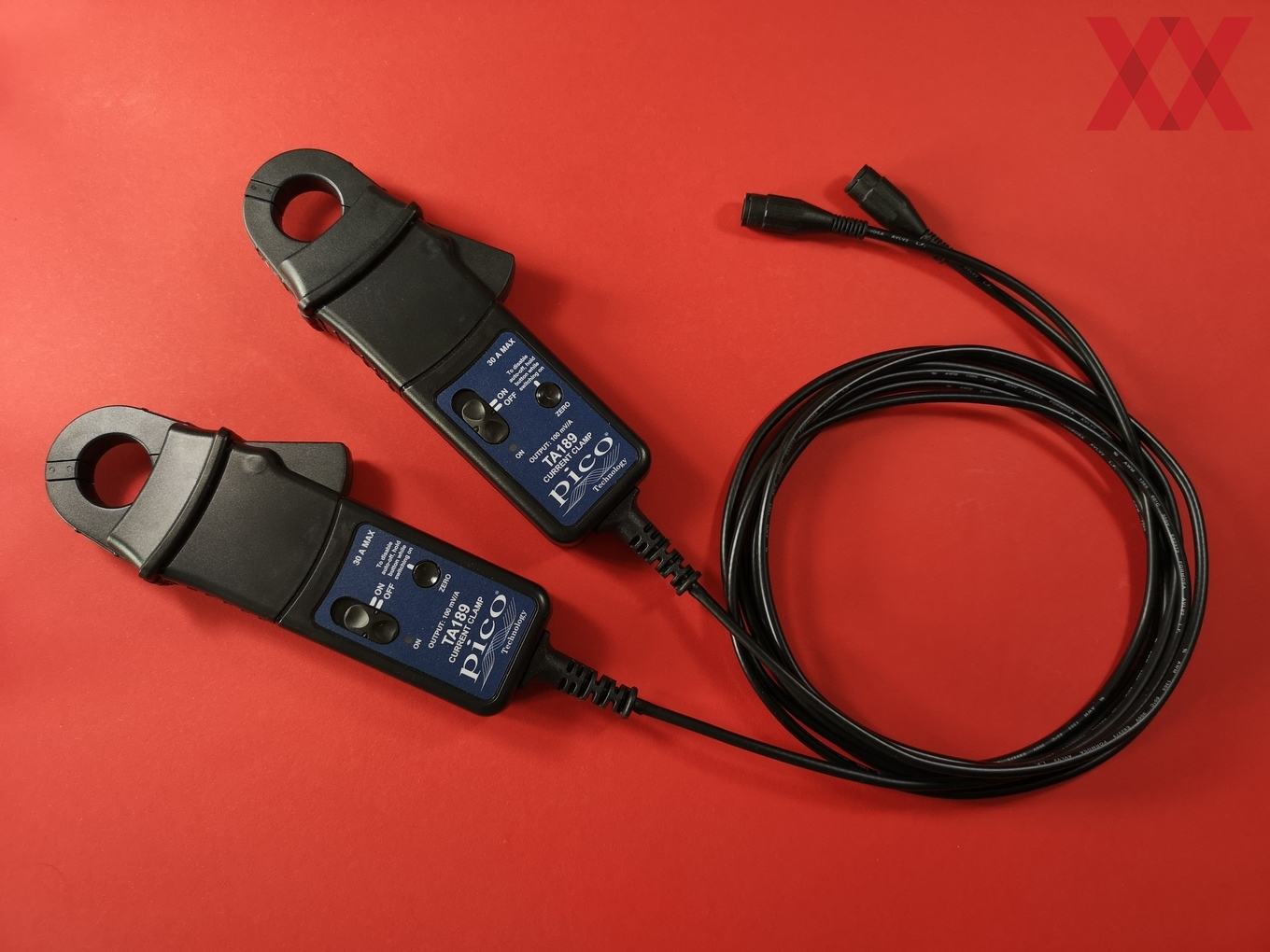

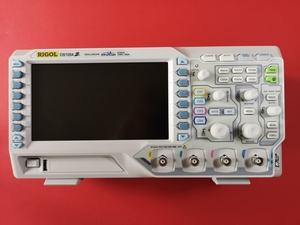

Dazu verwenden wir das digitale RIGOL DS1054Z Vierkanalspeicheroszilloskop inklusive Speichererweiterung sowie zwei Rigol-Tastköpfe und zwei Pico-Strommesszangen mit integriertem Spannungswandler zum direkten Anschluss an das Oszilloskop.

Technische Daten

Wie bisher praktiziert, führen wir vier Messungen durch. Alle Messungen dauern jeweils etwa 1 Minute und werden mehrfach wiederholt. Das Oszilloskop zeigt uns einerseits den visualisierten Spannungsverlauf, aber auch eine Auswertung der Hoch- und Tiefpunkte sowie der Durchschnittswerte an. Über die MATH-Funktion des Oszilloskops können wir uns auch gleich die Leistung für die 12 V-Schiene hochrechnen lassen, nämlich durch Multiplikation der entsprechenden Kanäle. Im Anschluss an die Messung können die Daten mit einem USB-Stick abgeholt und aufgearbeitet werden. Eine Steuerung der Messung und Bildausgabe über den integrierten RJ45 LAN-Anschluss ist ebenso möglich. Der Elektrotechniker dreht jedoch lieber an Reglern und drückt Knöpfe :).

Messung 1

Zuerst wird die Leistungsaufnahme beim Einschalten aufgezeichnet. Dies ist eine kritische Phase mit einer vergleichsweise sehr hohen Leistungsaufnahme. Beim Hochdrehen der Spindel auf Betriebsdrehzahl kann es zu einem Vielfachen der im Ruhezustand aufgenommenen Leistung kommen.

Bei der Messung der elektrischen Leistungsaufnahme beim Anlauf der Festplatte liegen wir mit den Vorgängern gleichauf. Es ist davon auszugehen, dass Festplatten der IronWolf-Pro-Reihe beim Anlaufstrom in der 12-V-Schiene auf 2 A begrenzt sind, da die Werte kaum Abweichungen erkennen lassen.

Messung 2

In der zweiten Messung zeichnen wir die elektrische Aufnahme im Ruhezustand auf. Dabei warten wir genau 10 Minuten ab, bevor wir die Messung starten. In dieser Zeit wird das System nicht direkt von uns angesprochen. 10 Minuten haben wir als Wert gewählt, weil Seagate Festplatten mit PowerChoice nach 15 min in den Standby-Modus gehen und wir so noch die laufende Festplatte messen können.

Der Verbrauch der Seagate IronWolf Pro mit 20 TB hat sich gegenüber dem Vorgängern der vierten und fünften Generation um ein halbes Watt erhöht. Mit knapp 3 W im Leerlauf befindet sie sich dennoch in einem guten Bereich.

Messung 3

Danach wird eine Messung in Benutzung durchgeführt. Es werden 50 GB an Daten in Form des Windowsimages 1809 in mehrfach kopierter Ausführung am Stück übertragen. Hier wird erst der Cache der Festplatte gefüllt und im Anschluss daran muss die Festplatte die Daten verarbeiten. Dies lässt sich schön beobachten.

Unter Belastung zeigt sich aber die Schattenseite der 10-Platter-Konstruktion. Bisher hat keine Helium-gefüllte Festplatte in der dritten Messung mehr elektrische Leistung aufgenommen.

Messung 4

Zum Schluss gibt es noch eine Messung während dem HD-Tune Pro Random Access Read Benchmark. Diese Messung sorgt als standardisierter Test für Vergleichbarkeit bei etwas mehr Leistungsaufnahme.

Der vierte Test bringt wiederum ein positives Ergebnis. Auch wenn 12 W kein idealer Wert ist, liegt die Festplatte im Vergleich mit anderen Helium-Festplatten im vorderen Bereich.

Besonderheiten

PowerChoice

Die Seagate IronWolf Pro Reihe verfügt auch über eine Funktion zur Reduzierung der Leistungsaufnahme. Vier verschiedene Zustände können durch den Ablauf von Stillstandszeiten ausgelöst werden, welche Teil des Extended Power Conditions Features sind.

Sobald die Festplatte in irgendeiner Form angesprochen wird, kehrt sie in den Active State zurück. Leider gibt es keine Möglichkeit zu sehen, in welchem Zustand sich die Festplatte befindet. So lässt sich diese Energiesparoption nicht abbilden.
