Informationen zum 880G-Chipsatz von AMD und erster Test

Portrait des Authors


Informationen zum 880G-Chipsatz von AMD und erster Test
12

Werbung

Bald soll nach dem 890GX der zweite Chipsatz der 800-Serie von AMD mit integrierter Grafikeinheit auf den Markt kommen. Er nennt sich 880G und ist als Nachfolger des aktuellen 785G zu betrachten. Er bietet 24 PCI-Express-2.0-Lanes (785G: 22 Lanes) und dank der neuen Southbridge SB810 nun Support für bis zu 14 USB-Ports (785G: 12). Im Gegensatz zur SB850 wird kein SATA 6 Gbit/s unterstützt und auf RAID 5 muss man leider verzichten. Wie bereits vermutet, wird die GPU des 880G ebenfalls auf dem RV620 in 55 nm basieren und somit 40 Streamprozessoren mit sich bringen und DirectX 10.1 beherrschen. Während die GPU beim 785G noch unter dem Namen Radeon HD 4200 lief und beim neuen 890GX Radeon HD 4290 lautet, trägt sie beim 880G die Bezeichnung Radeon HD 4250. Im Prinzip unterscheidet sich der IGP nur durch den GPU-Takt von den anderen Modellen. Beim 880G (HD 4250) läuft der Grafikchip aktuellen Informationen zufolge mit 560 MHz (Standard) und somit nur 60 MHz schneller als beim 785G. Die HD 4290 des 890GX hingegen taktet mit 700 MHz deutlich höher.

Die chinesischen Kollegen von inpai.com.cn konnten bereits in den Besitz einer 880G-Platine gelangen und unterwarfen das Mainboard einigen Tests, wobei auch die Grafikleistung im Vergleich zur nächst höheren Klasse in Form des 890GX untersucht wurde. Durch Anpassung der Taktfrequenz der HD 4250 auf 700 MHz wie beim 890GX zeigte sich, dass beide Chipsätze in etwa gleichauf lagen, was zeigt, dass es sich grundsätzlich um die gleichen GPUs handelt. Beim Standard-Takt von 560 MHz musste sich der 880G dementsprechend geschlagen geben. In den Benchmarks abseits der 3D-Leistung, lagen 880G und 890GX ungefähr auf gleichem Niveau.

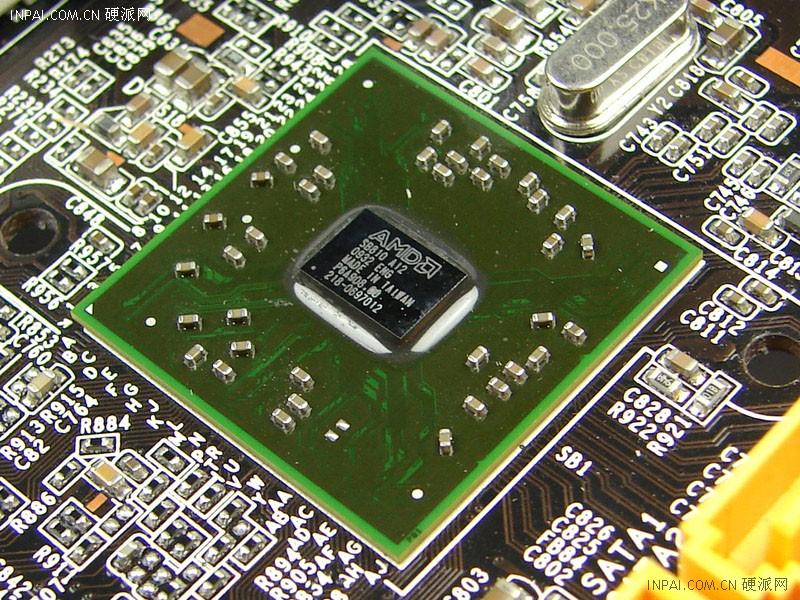

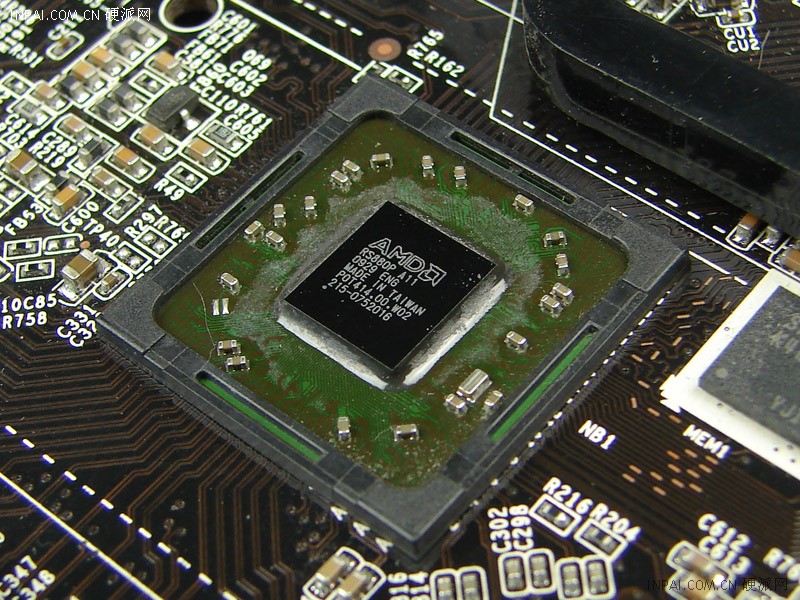

880g_chip_s   sb810_chip_s
Durch Klick auf die Bilder gelangt man zu einer vergrößerten Ansicht

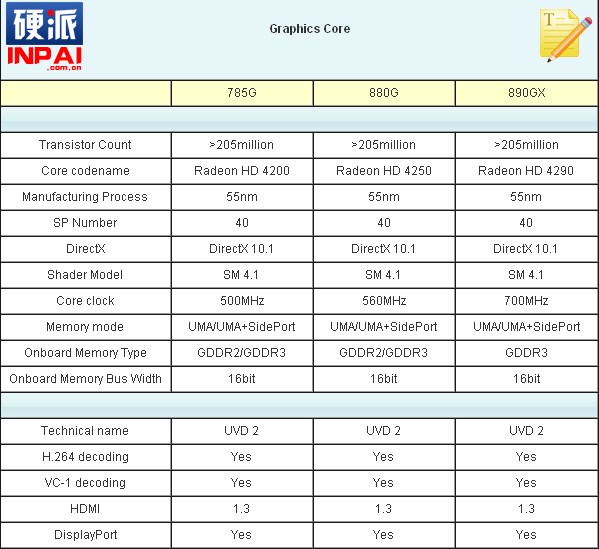

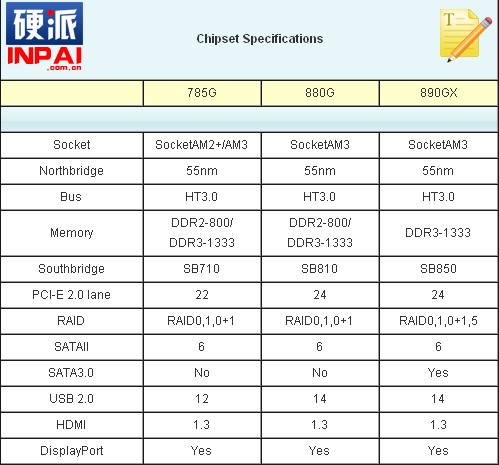

chipsatz_vergleich_s   igp_vergleich_s
Durch Klick auf die Bilder gelangt man zu einer vergrößerten Ansicht

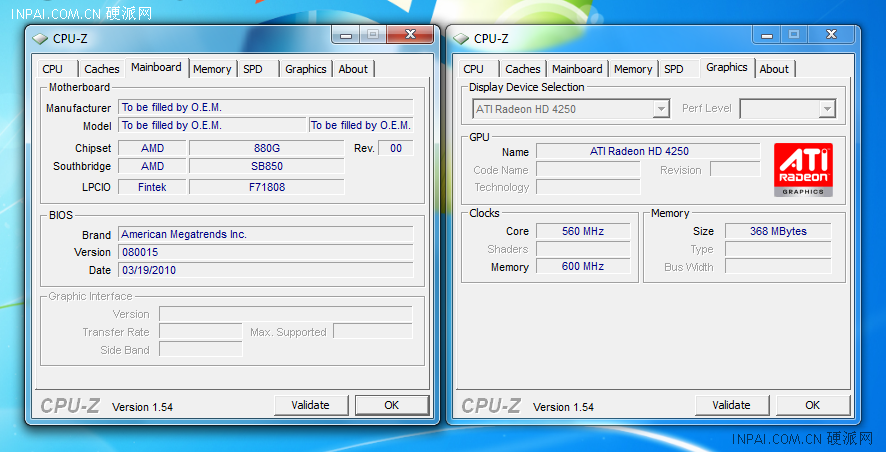

Wie das folgende Bild zeigt, beträgt der werkseitige GPU-Takt 560 MHz. Fälschlicherweise wird die SB810 noch als SB850 erkannt.

cpu-z_880g_s
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

Der komplette Test der Kollegen ist auch in der englischen Ausgabe von inpai.com.cn unter diesem Link zu finden.
