Inhaltsverzeichnis



Vorwort

Hier dürfen News und Produkte diskutieret, Informationen erfragt und zusammengetragen, technische Fragen gestellt und schließlich auch Erfahrungen mit dem eigenen System ausgetauscht werden. Der Umfang des Threads hängt von eurer Beteiligung ab und eure Unterstützung beim Sammeln von Informationen zur Vervollständigung der Übersicht ist ausdrücklich erbeten.

Was nicht in diesen Thread gehört

Wer sich nicht an diese einfachen drei Regeln hält, wird aus dem Thread verbannt.​


Die Plattform


Schema der Plattform (Block Diagram)

amd-x570-block-diagram-png.467096

Die Prozessoren: Ryzen 3000 Series

attachment.php


CPU​
CPU​
APU​
APU​
ArchZen2Zen2Zen+Zen2
CodenameMatisseMatisse RefreshPicassoRenoir
Release Date7. Juli 2019
September 2019 (3950X)		7. Juli 2020Q3/2019Q3/2020
Fertigung7nm
(12nm integrated IO-Die)		7nm
(12nm integrated IO-Die)		12nm (12LP)
Globalfoundries
Kerne/Threads (max)R5: 6/12
R7: 8/16
R9: 12/24
R9 3950X: 16/32 (max)		R5: 6/12
R7: 8/16
R9: 12/24		R3: 4/4
R5: 4/8 (max)		R3: 4/8
R5: 6/12 (max)
R7: 8/16 (max)
Cache (max)bis zu 6MB (L2)
bis zu 64MB (L3)		bis zu 6MB (L2)
bis zu 64MB (L3)		2MB (L2)
4MB (L3)		2MB (L2)
8MB (L3)
Graphics--R3: Vega (8CU)
R5: Vega7		R3: Vega6
R5: Vega7
R7: Vega8
PCIe Lanes16+4+4 Gen4
(davon 4 für Anbindung des FCH)		16+4+4 Gen4
(davon 4 für Anbindung des FCH)		8+4+4 Gen3
(davon 4 für Anbindung des FCH)
Storage2x SATA 6Gb/s2x SATA 6Gb/s2x SATA 6Gb/s
USBbis zu 4x USB 3.2 Gen2bis zu 4x USB 3.2 Gen2bis zu 4x USB 3.2 Gen2
HeatspreaderSolderedSoldered3400G: Metal TIM
TDP65W / 105W95W / 105W35W/65W35/65W

AMD Ryzen 3000 - Matisse - Specs & Launch Coverage
AMD Ryzen 3000 - Matisse (Zen 2)
Cores/ThreadsBase/Boost TaktL3/L2 CachePCIe 4.0DDR4TDPPrice (SEP)
Ryzen 9 3950X16/323.5 / 4.7 GHz64MB / 6MB16+4+4DDR4-3200105W$749 [PV]
Ryzen 9 3900X12/243.8 / 4.6 GHz64MB / 6MB16+4+4DDR4-3200105W$499 [PV]
Ryzen 9 390012/243.1 / 4.3 GHz64MB / 6MB16+4+4DDR4-320065WPV
Ryzen 7 3800X8/163.9 / 4.5 GHz32MB / 4MB16+4+4DDR4-3200105W$399 [PV]
Ryzen 7 3700X8/163.6 / 4.4 GHz32MB / 4MB16+4+4DDR4-320065W$329 [PV]
Ryzen 7 Pro 37008/163.6 / 4.4 GHz32MB / 4MB16+4+4DDR4-320065WPV
Ryzen 5 3600X6/123.8 / 4.4 GHz32MB / 3MB16+4+4DDR4-320095W$249 [PV]
Ryzen 5 36006/123.6 / 4.2 GHz32MB / 3MB16+4+4DDR4-320065W$199 [PV]
Ryzen 5 Pro 36006/123.6 / 4.2 GHz32MB / 3MB16+4+4DDR4-320065W


Eine Auswertung des Launch Coverage @ Reddit: 3rd Generation Ryzen Reviews Megathread : Amd
Eine Auswertung des Launch Coverage @ 3DCenter:
1) Ryzen 3000 Launchreviews: Die Anwendungs-Performance im Überblick | 3DCenter.org
2) Ryzen 3000 Launchreviews: Die Spiele-Performance im Überblick | 3DCenter.org

AMD Matisse Refresh - Launch Coverage

AMD Ryzen 3000 - Picasso - Specs & Launch Coverage
AMD Ryzen 3000 - Picasso (Zen+)
Cores/ThreadsBase/Boost TaktL3/L2 CacheiGFXDDR4TDPPrice (SEP)
Ryzen 5 3400G4/83.7 / 4.2 GHz4MB / 2MBVega 11DDR4-293345W-65W$149 [PV]
Ryzen Pro 5 3400G4/83.7 / 4.2 GHz4MB / 2MBVega 11DDR4-293365WPV
Ryzen 3 3200G4/43.6 / 4.0 GHz4MB / 2MBVega 8DDR4-293345W-65W$99 [PV]
Ryzen Pro 3 3200G4/43.6 / 4.0 GHz4MB / 2MBVega 11DDR4-293365WPV
AMD Ryzen 3000 - Picasso 35W (Zen+)
Ryzen 5 Pro 3400GE4/83.3 / 4.0 GHz4MB / 2MBVega 11DDR4-293335WPV
Ryzen 5 3400GE4/83.3 / 4.0 GHz4MB / 2MBVega 11DDR4-293335WPV
Ryzen 3 Pro 3200GE4/43.3 / 3.8 GHz4MB / 2MBVega 8DDR4-293335WPV
Ryzen 3 3200GE4/43.3 / ?.? GHz4MB / 2MBVega 8DDR4-????35W
Athlon 3000G2/43.5 GHz4MB / 1MBVega 3DDR4-266635WPV
Athlon 320GE2/43.5 / ?.? GHz?MB / 1MB?DDR4-????35W
Athlon 240GE2/43.5 GHz4MB / 1MBVega 3DDR4-266635WPV
Athlon 220GE2/43.4 GHz4MB / 1MBVega 3DDR4-266635WPV
Athlon Pro 300GE2/42.4 / 3.3 GHz4MB / 1MBVega 3DDR4-266635WPV
Athlon 300GE2/43.4 GHz4MB / 1MBVega 3DDR4-266635WPV
Athlon 200GE2/43.2 GHz4MB / 1MBVega 3DDR4-266635WPV



Die Chipsätze


Ausstattung

X570​
PRO565​
B550​
A520​
A420*​
Release Date7.7.201916.06.2020 [Q]09/2020 [Q]
FertigerAMDASMediaASMedia
OC Support (CPU/MEM)JA / JAJA / JA-/-
PCIe Lanesbis zu 16 PCIe 4.0
davon 4x reserviert für Uplink zur CPU		bis zu 10 PCIe 3.0 Lanes
davon 4x reserviert für Uplink zur CPU		PCIe 4.0 (nur CPU Lanes)
PCIe 3.0 (Chipsatz)
Storagebis zu 12 SATA 6Gb/sbis zu 8 SATA 6Gb/s
LANvia PCIevia PCIe
Audio-
(via CPU)		-
(via CPU)
USBbis zu 8x USB 3.2 Gen2
bis zu 4x USB 2.0		bis zu 2x USB 3.2 Gen2
bis zu 2x USB 3.2 Gen1
bis zu 6x USB 2.0
TDP11W***
Mainboards
im Preisvergleich		GeizhalsGeizhals

Zulässige IO Konfigurationen:



CPU Support


*Quelle: gefunden im BIOS Code der ersten Release BIOS von Reous (X590, P560/A420)

**Quelle: ASMedia to finish tape-outs for PCIe 4.0 chip solutions by end-2019
ASMedia has landed orders for AMD's B550 and A520 chipsets that support PCIe 3.0 and will kick off shipments to motherboard ODMs and OEMs in the fourth quarter of 2019. The company is expected to be able to win orders for PCIe 4.0-based chipsets from AMD in 2020 after the tape-outs are smoothly done, the sources said.
Zum Vergrößern anklicken....

***Quelle:
AnandTech schrieb:
One of the caveats to a more powerful chipset is that it draws around 11 W of power; for comparative reasons, the X470 chipset drew around 6 W of power to operate. (This is different to the 15W being reported - it appears AMD is making two variants of the chipset, with the 11W on consumer boards and the 15W for enterprise, with the 15W having more PCIe lanes.)
Zum Vergrößern anklicken....


Die Mainboards (nach Hersteller sortiert)

ASRock
BilderForm-
faktor		Grundausstattung[VRM
(Quelle)		Kühlung
(VRM/Chipsatz)		Reviews
A520
B550
B550M-HDV [PV]
µATX​
1x PEG
1x M.2 (4x4 & SATA)
4x SATA 6Gb/s
Realtek RTL8111H (1GbE)
Realtek ALC887		"6 Phase"ohne/passiv
B550M-ITX [PV]
ITX​
1x PEG
1x M.2 (4x4 & SATA)
4x SATA 6Gb/s
Intel 802.11ac (433)
Realtek RTL8111H (1GbE)
Realtek ALC887		"8 Phase"
DrMOS (50A)		passiv/passiv
B550M-Pro4 [PV]
µATX​
2x PEG (16/4)
2x M.2 (1x 4x4, 1x 3x2 & SATA)
6x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8111H (1GbE)
Realtek ALC1200		"8 Phase"passiv/passiv
B550-Pro4 [PV]
ATX​
2x PEG (16/4)
2x M.2 (1x 4x4, 1x 3x2 & SATA)
6x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8111H (1GbE)
Realtek ALC1200		"8 Phase"passiv/passiv
B550 Phantom Gaming 4 [PV]
ATX​
2x PEG (16/4)
2x M.2 (1x 4x4, 1x 3x2 & SATA)
4x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8111H (1GbE)
Realtek ALC1200		"8 Phase"passiv/passiv
B550 Phantom Gaming 4/AC [PV]
ATX​
2x PEG (16/4)
2x M.2 (1x 4x4, 1x 3x2 & SATA)
4x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Intel 802.11ac (433)
Realtek RTL8111H (1GbE)
Realtek ALC1200		"8 Phase"passiv/passiv
B550 Phantom Gaming-ITX/ax [PV]
ITX​
1x PEG
2x M.2 (1x 4x4, 1x 3x4 & SATA)
4x SATA 6Gb/s
3x USB 3.2 Gen2 (A+C+INT)
Intel Wi-Fi 6 (2T2R)
Intel I225V (2.5GbE)
Realtek ALC1220		6+2 Phase
Renesas RAA229004 (8/6+2)
8x Intersil ISL99390 PowerStages (90A)
(Q1)
passiv/passiv
B550M Steel Legend [PV]
µATX​
2x PEG (16/4)
2x M.2 (1x 4x4, 1x 3x2 & SATA)
6x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8125BG (2.5GbE)
Realtek ALC1200		8(4)+2 Phase
uPI UP9505S (6/4+2)
4x(?) uPI uP10911R (Doppler)
10x Visahy SiC654 DrMOS (50A)
(Q1)		passiv/passiv
B550 Steel Legend [PV]
ATX​
2x PEG (16/4)
2x M.2 (1x 4x4, 1x 3x2 & SATA)
6x SATA 6Gb/s
3x USB 3.2 Gen2 (A+C+INT)
Realtek RTL8125BG (2.5GbE)
Realtek ALC1220		12(?)+2 Phase
Renesas RAA229004 (6+2)
14x Vishay SiC654 (50A)
(Q1)		passiv/passiv
B550-Extreme4 [PV]
ATX​
2x PEG (16/4)
2x M.2 (1x 4x4, 1x 3x2 & SATA)
6x SATA 6Gb/s
3x USB 3.2 Gen2 (A+C+INT)
Realtek RTL8125BG (2.5GbE)
Realtek ALC1220		"14 Phase"
DrMOS (50A)		passiv/passiv
B550 PG Velocita [PV]
ATX​
2x PEG (16/4)
2x M.2 (1x 4x4, 1x 3x2 & SATA)
6x SATA 6Gb/s
3x USB 3.2 Gen2 (A+C+INT)
Realtek RTL8125BG (2.5GbE)
Realtek ALC1220		"14 Phase"
DrMOS (50A)		passiv mit Heaptipe/passiv
B550 Taichi [PV]
ATX​
3x PEG (16/0/0, 8/8, 8/4/4)
2x M.2 (1x 4x4, 1x 3x4 & SATA)
8x SATA 6Gb/s (4x native, 4x ASM1061)
3x USB 3.2 Gen2 (A+C+INT)
Intel I225V (2.5GbE)
Intel Wi-Fi 6 (2T2R)
Realtek ALC1220		12(6)+4(2) Phase
Intersil ISL229004 (6+2)
8x Doppler
16x Vishay SiC654 DrMOS (50A)
(Q1, Q2, Q3)		passiv mit Heatpipe/passiv
X570
Rack X570D2I
​
Rack X570D4I-2T
ITX​
1x PEG
4x SO-DDR4
1x M.2 (4x4 + SATA)
2x OCulink (8x SATA)
Intel X550-T2 (2x 10GbE)
IPMI 2.0 Aspeed AST2500 + Realtek RTL8211E		CPU Support: max 105Wpassiv/passiv
Rack X570D4U-2L2T
​
X570 Pro4
[PV]
ATX​
2x PEG (16/4)
2x M.2 (4x4 & 1x SATA)
1x M.2 (E-Key, für Wi-Fi)
8x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Intel I211AT (1GbE)
Realtek ALC1220		8(4)+2 Phase
uPI UP9505PQGW (4+2)
8x uPI UP1962SD
4x uPI UP1961SQ (Doppler)
[Q1]		passiv
aktiv (Lüfter)		HD Tecnologia
X570M Pro4
[PV]
µATX​
2x PEG (16/4)
2x M.2 (2x 4x4, 1x SATA)
6x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Intel I211AT (1GbE)
Realtek ALC1220		8(4)+2 Phase
uPI UP9505P (4+2)
8x 1+1 SinoP SM4337 & SM4336 PowerPAK (VCC)
2x 2+2 SinoP SM4337 & SM4336 PowerPAK (SOC)
4x uPI UP1961S (Doppler)
[Q1]		passiv
aktiv (Lüfter)		PC Ekspert | Vortez | OCC
X570 Extreme4
[PV]
ATX​
2x PEG (16/4)
2x M.2 (4x4 & 1x SATA)
1x M.2 (E-Key, für Wi-Fi)
8x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Intel I211AT (1GbE)
Realtek ALC1220		8(4)+2 Phase
Intersil ISL69147 (4+2)
8x Vishay SIC634 DrMOS (50A)
4x Intersil ISL6617A (Doppler)
[Q1]		2x passiv
aktiv (Lüfter)		Techtesters | HKEPC Hardware | FunkyKit | OC Inside
X570 Extreme4 WiFi ax
[PV]
ATX​
2x PEG (16/4)
2x M.2 (4x4 & 1x SATA)
1x M.2 (E-Key, für Wi-Fi)
8x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Intel I211AT (1GbE)
Intel Wi-Fi 6
Realtek ALC1220		8(4)+2 Phase
Intersil ISL69147 (4+2)
8x Vishay SIC634 DrMOS (50A)
4x Intersil ISL6617A (Doppler)
[Q1]		2x passiv
aktiv (Lüfter)
X570 Steel Legend
[PV]
ATX​
2x PEG (16/4)
2x M.2 (4x4 & 1x SATA)
1x M.2 (E-Key, für Wi-Fi)
8x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Intel I211AT (1GbE)
Realtek ALC1220		8(4)+2 Phase
Intersil ISL69147 (4+2)
8x Vishay SIC634 DrMOS (50A)
4x Intersil ISL6617A (Doppler)
[Q1]		2x passiv
aktiv (Lüfter)		Overclock Zone | Brainbox.kr | FunkyKit | Techtesters | OCClub | Hermitage Akihabara | 3dnews.ru | Overclockers.ua | Le comptoir du hardware
X570 Steel Legend WiFi ax
[PV]
ATX​
2x PEG (16/4)
2x M.2 (4x4 & 1x SATA)
1x M.2 (E-Key, für Wi-Fi)
8x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Intel I211AT (1GbE)
Intel Wi-Fi 6
Realtek ALC1220		8(4)+2 Phase
Intersil ISL69147 (4+2)
8x Vishay SIC634 DrMOS (50A)
4x Intersil ISL6617A (Doppler)
[Q1]		2x passiv
aktiv (Lüfter)		Overclock Zone | Tom's Hardware
X570 Phantom Gaming-ITX/AC
ITX​
1x PEG (16)
X570 Phantom Gaming-ITX TB3
[PV]
ITX​
1x PEG (16)
1x M.2 (4x4)
4x SATA 6Gb/s
1x Thunderbolt 3
2x USB 3.2 Gen2 (2A)
Intel I211AT (1GbE)
Intel Wi-Fi 6
Realtek ALC1220		8(4)+2 Phase
Intersil ISL69147 (4+2)
8x Intersil ISL99227 P-Stage (60A)
4x Intersil ISL6617A (Doppler)
[Q1]		passiv
aktiv (Lüfter & Heatpipe)
Achtung: benötigt LGA115x CPU-Kühler.		HardwareLUXX | Tom's Hardware | XFastest | PC Ekspert | TechTesters | Hardware-Journal | Techpowerup | Guru3d | Vortez | Le comptoir du hardware | Think Computers
X570 Phantom Gaming 4S
[PV]
ATX​
2x PEG (16/4)
2x M.2 (4x4 & 1x SATA)
1x M.2 (E-Key, for Wi-Fi)
8x SATA 6Gb/S
Intel I211AT (1GbE)
Realtek ALC1220		8(4)+2 Phasepassiv
aktiv (Lüfter)
X570 Phantom Gaming 4
[PV]
ATX​
2x PEG (16/4)
2x M.2 (4x4 & 1x SATA)
1x M.2 (E-Key, for Wi-Fi)
8x SATA 6Gb/S
2x USB 3.2 Gen2 (2A)
Intel I211AT (1GbE)
Realtek ALC1220		8(4)+2 Phase
uPI UP9505PQGW (4+2)
8x uPI UP1962SD
4x uPI UP1961SQ (Doppler)
[Q1]		passiv
aktiv (Lüfter)
X570 Phantom Gaming 6
ATX​
X570 Phantom Gaming X
[PV] [Sammelthread]
ATX​
3x PEG (16/0/4, 8/8/4)
3x M.2 (4x4, 1x SATA)
8x SATA 6Gb/s
3x USB 3.2 Gen2 (A+C+INT)
Realtek RTL8125AG (2.5GbE)
Intel I211AT (1GbE)
Wi-Fi 6
Realtek ALC1220		12(6)+2(1) Phase
Intersil ISL69147 (6+1)
14x Vishay SIC634 DrMOS (50A)
7x Intersil ISL6617 (Doppler)
[Q1]		passiv mit Heatpipe
aktiv (Lüfter)
Lochabstand Chipsatz: 53mm [Q]		Hardwareluxx | FunkyKit | PC Ekspert | Brainbox.kr | Techtesters | PC Ekspert | Overclockers.ru | Planet 3DNow! | Overclockers.ua | Adrenaline (br)
X570 Creator
[PV]
ATX​
3x PEG (16/0/0, 8/8/0, 8/8/4)
2x M.2 (4x4 & 1x SATA)
2x Thunderbolt 3
8x SATA 6Gb/s
10x USB 3.2 Gen2 (7A+3C+INT)
Aquantia ACQ107 (10GbE)
Intel I211AT (1GbE)
Wi-Fi 6
Realtek ALC1200		12(6)+2 Phase
IR35201 (6+2)
14x Infineon IR3555 P-Stage (60A)
6x Infineon IR3599 (Doppler)
[Q1]		passiv mit Heatpipe
aktiv (Lüfter)		HARDWARELUXX | HKEPC Hardware | FunkyKit | Overclockers.ru | Techtesters | Tom's Hardware
X570 Taichi
[PV] [Sammelthread]
ATX​
3x PEG (16/0/4, 8/8/4)
3x M.2 (4x4 & 1x SATA)
8x SATA 6Gb/s
3x USB 3.2 Gen2 (A+C+INT)
Intel I211AT (1GbE)
Wi-Fi 6
Realtek ALC1220		12(6)+2(1) Phase
Intersil ISL69147 (6+1)
14x Vishay SIC634 DrMOS (50A)
7x Intersil ISL6617 (Doppler)
[Q1] [Q2] [Q3] [Q4]		passiv mit Heatpipe
aktiv (Lüfter)
Lochabstand-Chipsatz: 53mm [Q]		Techpowerup | Xfastest | eTeknix | THG | GDM | TechTesters | Think Computers | Vortez | Tweaktown | KitGuru | Mad Shrimps | PC Ekspert
X570 Taichi Ultimate
ATX​
X570 Aqua
(Limited Edition)
[PV]
ATX+
305x267​
3x PEG (16/0/4, 8/8/4)
2x M.2 (1x 4x4, 1x 4x4 & SATA)
8x SATA 6Gb/s (4x X570, 4x ASMedia ASM1061)
2x Thunderbolt 3
7x USB 3.2 Gen2 (4A+2C+INT)
Aquantia AQC107 (10GbE)
Intel I211AT (1GbE)
Intel Wi-Fi 6 AX200
Realtek ALC1220		12(6)+2 Phase
IR35201 (6+2)
14x Infineon IR3555 P-Stage (60A)
6x Infineon IR3599 (Doppler)
[Q1]		Wasser/WasserHardwareluxx | HKEPC | Tom's Hardware | XFastest

ASUS
BilderForm-
faktor		GrundausstattungVRM
(Quelle)		Kühlung
(VRM/Chipsatz)		Reviews
A520
PRIME A520M-A [PV]
µATX​
PRIME A520M-E [PV]
µATX​
PRIME A520M-K [PV]
µATX​
TUF GAMING A520M-A [PV]
µATX​
TUF GAMING A520M-PLUS [PV]
µATX​
B550
Prime B550M-K [PV] [Sammelthread]
µATX​
1x PEG
2x M.2 (4x4 & SATA, 3x4)
4x SATA 6Gb/s
2x USB 3.2 Gen (2A)
Realtek RTL8111H (1GbE)
Realtek ALC887		ohne(CPU)/ohne(SOC)/passiv
Prime B550M-A [PV] [Sammelthread]
µATX​
1x PEG
2x M.2 (4x4 & SATA, 3x4)
4x SATA 6Gb/s
2x USB 3.2 Gen (2A)
Realtek RTL8111H (1GbE)
Realtek ALC887		passiv(CPU)/ohne(SOC)/passiv
Prime B550M-A [WI-FI] [PV] [Sammelthread]
µATX​
1x PEG
2x M.2 (4x4 & SATA, 3x4)
4x SATA 6Gb/s
2x USB 3.2 Gen (2A)
Realtek RTL8111H (1GbE)
Intel Wi-Fi 6 AX200
Realtek ALC887		passiv(CPU)/ohne(SOC)/passiv
Prime B550-Plus [PV] [Sammelthread]
ATX​
2x PEG (16/4)
2x M.2 (4x4 & SATA, 3x4)
6x SATA 6Gb/s
2x USB 3.2 Gen (A+C)
Realtek RTL8111H (1GbE)
Realtek ALC887		passiv/passiv
TUF Gaming B550M-Plus [PV] [Sammelthread]
µATX​
2x PEG (16/4)
2x M.2 (4x4 & SATA, 3x4)
4x SATA 6Gb/s
2x USB 3.2 Gen (A+C)
Realtek RTL8125 (2.5GbE)
Realtek ALC1200A		8(4)+2 Phase
ASP1106GGQW (4+2)
Teamed Phases
10x Vishay SiC639 DrMOS (50A)
(Q1, Q2)		passiv/passiv
TUF Gaming B550M-Plus [WI-FI] [PV] [Sammelthread]
µATX​
2x PEG (16/4)
2x M.2 (4x4 & SATA, 3x4)
4x SATA 6Gb/s
2x USB 3.2 Gen (A+C)
Realtek RTL8125 (2.5GbE)
Intel Wi-Fi 6 AX200
Realtek ALC1200A		8(4)+2 Phase
ASP1106GGQW (4+2)
Teamed Phases
10x Vishay SiC639 DrMOS (50A)
(Q1)		passiv/passiv
TUF Gaming B550-Plus [PV] [Sammelthread]
ATX​
2x PEG (16/4)
3x M.2 (4x4 & SATA, 3x4, E-Key)
6x SATA 6Gb/s
2x USB 3.2 Gen (A+C)
Realtek RTL8125 (2.5GbE)
Realtek ALC1200A		"8+2 Phase"
DrMOS		passiv/passiv
ROG Strix B550-I Gaming [PV] [Sammelthread]
ITX​
1x PEG
2x M.2 (4x4 & SATA, 3x4)
4x SATA
5x USB 3.2 Gen2 (3A+C+INT)
Intel I225-V (2.5GbE)
Intel Wi-Fi 6 AX200
Realtek S1220A		8(4)+2 Phase
ASP1106JGQW (4+2)
Teamed Phases
10x Vishay SiC639 DrMOS (50A)
(Q1)		aktiv(40mm-Lüfter)/passiv
ROG Strix B550-A Gaming [PV] [Sammelthread]
ATX​
2x PEG (16/4)
2x M.2 (4x4 & SATA, 3x4)
6x SATA
2x USB 3.2 Gen2 (A+C)
Intel I225-V (2.5GbE)
Realtek S1220A		"12+2 Phase"passiv/passiv
ROG Strix B550-F Gaming [PV] [Sammelthread]
ATX​
2x PEG (16/4)
2x M.2 (4x4 & SATA, 3x4)
6x SATA
2x USB 3.2 Gen2 (A+C)
Intel I225-V (2.5GbE)
Realtek S1220A		12(4)+2 Phase
ASP1106JGQW (4+2)
Triple Teamed Phases
14x Vishay SiC639 DrMOS (50A)
(Q1, Q2)		passiv/passiv
ROG Strix B550-F Gaming [WI-FI] [PV] [Sammelthread]
ATX​
2x PEG (16/4)
2x M.2 (4x4 & SATA, 3x4)
6x SATA
2x USB 3.2 Gen2 (A+C)
Intel I225-V (2.5GbE)
Intel Wi-Fi 6 AX200
Realtek S1220A		12(4)+2 Phase
ASP1106JGQW (4+2)
Triple Teamed Phases
14x Vishay SiC639 DrMOS (50A)
(Q1, Q2)		passiv/passiv
ROG Strix B550-E Gaming [PV] [Sammelthread]
ATX​
3x PEG (16/0/4, 8/8/4)
2x M.2 (4x4 & SATA, 3x4)
6x SATA
4x USB 3.2 Gen2 (2A+C+INT)
Intel I225-V (2.5GbE)
Intel Wi-Fi 6 AX200
Realtek S1220A		14(7)+2 Phase
ASP2006 (8+2)
Teamed Phases
16x MonolithicPower MP86992 DrMOS (50A)
(Q1, Q2)		passiv/passiv
X570
TUF Gaming X570-Plus
[PV]
ATX​
2x PEG (16/4)
2x M.2 (4x4 & SATA)
8x SATA 6Gb/s
3x USB 3.2 Gen2 (2A+C)
Realtek L8200A
Realtek S1200A
Realtek ALC1200A		12(4)+2 Phase
ASP1106GGQW (4+2)
14x Vishay SiC639 DrMOS (50A)
-- keine Doppler (Triple Teamed Phases)
[Q1] [Q2]		passiv
aktiv (Lüfter)		eTeknix | HardwareCooking | Overclockers.ua | PC Perspective | Adrenaline (br)
TUF Gaming X570-Plus (WI-FI)
[PV]
ATX​
2x PEG (16/4)
2x M.2 (4x4 & SATA)
8x SATA 6Gb/s
3x USB 3.2 Gen2 (2A+C)
Realtek L8200A
Realtek S1200A
Intel AC9260 (Wi-Fi 5)
Realtek ALC1200A		12(4)+2 Phase
ASP1106GGQW (4+2)
14x Vishay SiC639 DrMOS (50A)
-- keine Doppler (Triple Teamed Phases)
[Q1] [Q2]		passiv
aktiv (Lüfter)		HARDWARELUXX | eTeknix | 3cjohnhardware | Tom's Hardware | PC Ekspert | Overclockers.ru | OC3D | DDWorld.cz | GreenTech Reviews | Tom's Hardware
Pro WS X570-ACE
[PV] [Sammelthread]
ATX​
ECC Support
3x PEG (16/0/8, 8/8/8)
2x M.2 (1x 4x4 & SATA, 1x 2x4)
4x SATA, 1x U.2 (SFF-8643)
5x USB 3.2 Gen2 (4A+C)
Intel I211AT (1GbE)
Realtek RTL8117 (1GbE, OOB)
Realtek S1200A		12(6)+2 Phase
ASP1405I (6+2)
14x Infineon IR3555 P-Stage (60A)
[Q1]		passiv
aktiv (Lüfter)		Vmodtech | AnandTech | Overclockers.ru
Prime X570-P
[PV]
ATX​
2x PEG (16/4)
2x M.2 (4x4 & SATA)
6x SATA 6Gb/s
4x USB 3.2 Gen2 (4A)
Realtek RTL8111H (1GbE)
Realtek S1200A		8(4)+4(2) Phase
ASP1106 (4+2)
12x Vishay SIC639 DrMOS (50A)
-- keine Doppler (Twin Phases)
[Q1] [Q2]		passiv
aktiv (Lüfter)		Professional Review | Overclockers.ua
Prime X570-Pro
[PV]
ATX​
3x PEG (16/0/4, 8/8/4)
2x M.2 (4x4 & SATA)
6x SATA 6Gb/s
5x USB 3.2 Gen2 (3A+C+INT)
Intel I211AT (1GbE)
Realtek S1220A		12(4)+2 Phase
ASP1106 (4+2)
14x Vishay SIC639 DrMOS (50A)
-- keine Doppler (Triple Teamed Phases)
[Q1] [Q2] [Q3]		passiv
aktiv (Lüfter)		HARDWARELUXX | eTeknix | Techpowerup | Overclockers.ua | TechTesters | GreenTech Reviews | OCLab.ru | ThinkComputers.org | i2HARD | Overclockers.ru | Vortez | Sweclockers | Comptoir-Hardware | Guru3d
ROG STRIX X570-F GAMING
[PV] [Sammelthread]
ATX​
3x PEG (16/0/4, 8/8/4)
2x M.2 (4x4 & SATA)
8x SATA 6Gb/s
5x USB 3.2 Gen2 (3A+C+INT)
Intel I211AT (1GbE)
Supreme FX1220A		12(4)+2(1) Phase
ASP1106 (4+2)
14x Vishay SIC639 DrMOS (50A)
-- keine Doppler (Triple Teamed Vcore Phases)
[Q1] [Q2]		passiv mit Heatpipe
aktiv (Lüfter)
ROG STRIX X570-E GAMING
[PV] [Sammelthread]
ATX​
3x PEG (16/0/4, 8/8/4)
2x M.2 (4x4 & SATA)
8x SATA 6Gb/s
9x USB 3.2 Gen2 (7A+C+INT)
Realtek RTL8125G (2.5GbE)
Intel LAN (1GbE)
Intel Wi-Fi 6 AX200
Supreme FX1220A		12(6)+4(2) Phase
ASP1405I (6+2)
12x IR3555 P-Stages (60A)
+ 4x IR3553 P-Stages (40A)
-- keine Doppler (Twin Phase)
[Q1]		passiv mit Heatpipe
aktiv (Lüfter)
Lochabstand Chipsatz: 44x25mm [Q]		Hardwareluxx | Xtreme Hardware | eTeknix | OC3D | Vortez | TechTesters | PC Ekspert | Tom's Hardware | Bit-tech.net | Conseil Config | pcpop | Overclockers.ru | HKEPC Hardware | Xtreme Hardware | Expreview | GreenTech Reviews | OCLab.ru | Guru3d | MadboxPC | KitGuru | Hardware Heaven | PC Perspective
ROG STRIX X570-I GAMING
[PV] [Sammelthread]
ITX​
1x PEG
2x M.2 (4x4 & SATA)
4x SATA 6Gb/s
4x USB 3.2 Gen2 (3A+C)
Intel I211AT (1GbE)
Intel Wi-Fi 6 AX200
SupremeFX S1220A		8(4)+2 Phase
ASP1405I (4+2)
10x Infineon TDA21472 P-Stages (70A)
[Q1]		aktiv (Lüfter & Heatpipe)Overclockers.ua | elchapuzasinformatico | OCLab.ru | bit-tech.net | GreenTech
ROG CROSSHAIR VIII IMPACT
[PV]
DTX​
1x PEG
2x M.2 (4x4 & SATA)
4x SATA 6Gb/s
7x USB 3.2 Gen2 (5A+1C+INT)
Intel I211AT (1GbE)
Intel Wi-Fi 6 AX200
Supreme FX S1220		8(4)+2 Phase
ASP1405I (4+2)
10x Infineon TDA21472 P-Stages (70A)
[Q1]		aktiv/aktiv
(Lüfter & Heatpipe)		PC Ekspert | bit-tech.net | Expreview | Hardware-Inside | https://news.mydrivers.com/1/649/649635_all.htm | GreenTech | overclockers.ru | AnandTech
| VonGuru | HKEPC | Hardware Cooking (fr) | TechPowerUp | Hermitage Akihabara | Hardware-Journal | PCDDWorld.cz
ROG CROSSHAIR VIII HERO
[PV] [Sammelthread]
ATX​
3x PEG (16/0/4, 8/8/4)
2x M.2 (4x4)
8x SATA 6Gb/s
9x USB 3.2 Gen2 (7A+1C+INT)
Realtek RTL8125G (2.5GbE)
Intel I211AT (1GbE)
Supreme FX S1220		14(7)+2(1) Phase
ASP1405I (IR35201, 6+2)
16x Infineon IR3555 (60A)
-- keine Doppler (Twin Phase)
[Q1] [Q2]		passiv mit Heatpipe
aktiv (Lüfter)		HARDWARELUXX | eTeknix | Benchlife.info | TechTesters | TechTesters | PC Ekspert | Hardware-Inside | HEXUS.net | LanOC | XFastest News | Tweaktown | PC Perspective | Tom's Hardware | Adrenaline
ROG CROSSHAIR VIII HERO (WI-FI)
[PV] [Sammelthread]
ATX​
3x PEG (16/0/4, 8/8/4)
2x M.2 (4x4 & SATA)
8x SATA 6Gb/s
9x USB 3.2 Gen2 (7A+1C+INT)
Realtek RTL8125G (2.5GbE)
Intel I211AT (1GbE)
Intel Wi-Fi 6 AX200
Supreme FX S1220		14(7)+2(1) Phase
ASP1405I (IR35201, 6+2)
16x Infineon IR3555 (60A)
-- keine Doppler (Twin Phase)
[Q1] [Q2]		passiv mit Heatpipe
aktiv (Lüfter)		HARDWARELUXX | eTeknix | Benchlife.info | TechTesters | TechTesters | PC Ekspert | Guru3d | Hardware-Inside | HEXUS.net | Thefpsreview | Tom's Hardware | Planet3Dnow | Techpowerup | ThinkComputers.org | Overclockers.ru | Overclockers Club
ROG CROSSHAIR VIII FORMULA
[PV] [Sammelthread]
ATX​
3x PEG (16/0/4, 8/8/4)
2x M.2 (4x4 & SATA)
8x SATA 6Gb/s
9x USB 3.2 Gen2 (7A+1C+INT)
Aquantia LAN (5GbE)
Intel I211AT
Intel Wi-Fi 6 AX200
Supreme FX S1220		14(7)+2(1) Phase
ASP1405I (IR35201, 6+2)
16x Infineon IR3555 (60A)
-- keine Doppler (Twin Phase)
[Q1] [Q2]		passiv & Wasser (CrossChill EK III)
aktiv (Lüfter)		Xfastest | Vonguru.fr | Expreview | Xtreme Hardware | TechTesters | MadboxPC | HKEPC | CoolPC | Xtreme Hardware | Guru3d | Tweaktown | OCLab.ru | Overclockers.ua | i2Hard | DDWorld.cz | GreenTech Reviews | Overclockers.ru
[/td]

BIOSTAR
BilderForm-
faktor		GrundausstattungVRM
(Quelle)		Kühlung
(VRM/Chipsatz)		Reviews
A520
B550
B550MH [PV]
µATX​
1x PEG
1x M.2 (PCIe 4x4 & SATA)
4x SATA 6Gb/s
Realtek RTL8111H (1GbE)
Realtek ALC887		"4+3 Phase"
PowerPAK/LFPAK		ohne/passiv
Racing B550 GTQ [PV]
µATX​
2x PEG (16/4)
2x M.2 (PCIe 4x4, 1x SATA)
6x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8118AS (1GbE)
Realtek ALC1150		passiv/passiv
Racing B550GTA [PV]
ATX​
2x PEG (16/4)
2x M.2 (PCIe 4x4, 1x SATA)
6x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8125 (2.5GbE)
Realtek ALC1150		passiv/passiv
X570

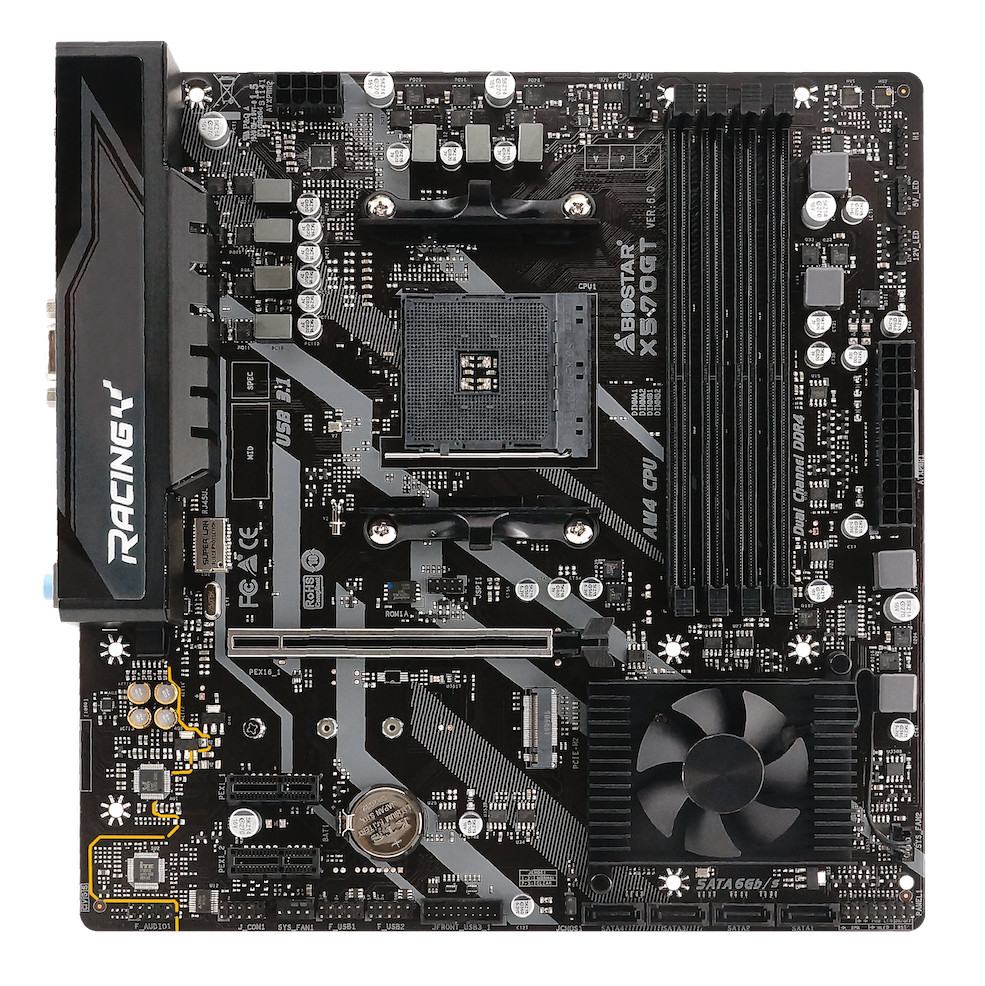

Racing X570GT
[PV]
µATX​
1x PEG
1x M.2 (PCIe 4x4 & SATA)
4x SATA 6Gb/s
Realtek RTL8111H (1GbE)
Realtek ALC887		4+3 Phases
Intersil ISL95712 (4+3)
Sinopower 2x SM4364A +1 SM4377 (CPU)
Sinopower 1x SM4364A +1 SM4377 (Uncore)		ungekühlt
aktiv (Lüfter)		DDWorld.cz | Hardware-Inside

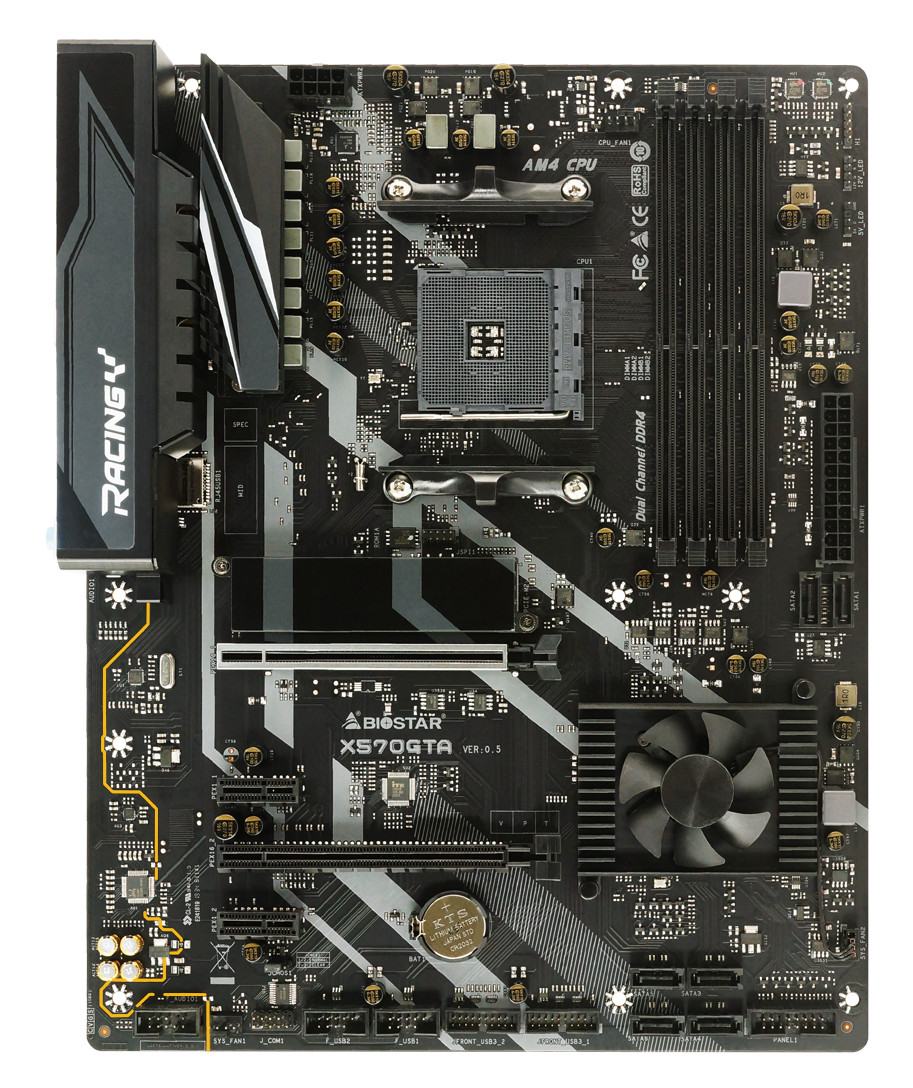

Racing X570GTA
[PV]
ATX​
2x PEG (16/4)
1x M.2 (PCIe/SATA)
6x SATA 6Gb/s
Realtek RTL8111H
Realtek ALC887		"8+2 Phase"passiv
aktiv (Lüfter)		eTeknix | FunkyKit | Mad Shrimps
Racing X570GT8
[PV]
ATX​
3x PEG (16/0/4, 8/8/4)
3x M.2 (PCIe/SATA)
2+0 USB 3.2 Gen2 (A+C)
6x SATA 6Gb/s
Intel i211AT
Realtek ALC1220		8(4)+4(2) Phases
Infineon IR35201 (4+2)
12x Infineon IR3555 P-Stage (60A)
6x Infineon IR3599 (Doppler)
[Belege gesucht!]		passiv
aktiv (Lüfter)		FunkyKit | Brainbox.kr | Tom's Hardware

COLORFUL
BilderForm-
faktor		GrundausstattungVRM
(Quelle)		Kühlung
(VRM/Chipsatz)		Reviews
A520
B550
CVN B550M Gaming Pro [PV]
µATX​
CVN B550M Gaming Frozen [PV]
µATX​
X570
CVN X570AK Gaming Pro
ATX​
3x PEG (16/0/4, 8/8/4)
2x M.2 (4x4 & SATA)
2x USB 3.2 Gen2 (2A)
6x SATA 6Gb/s
RTL8118AS-CG
Realtek ALC1150		8(4)+2 Phases
Richtek RT3667BB (4+2)
1+1 OnSemi 6416A PowerPAK
& Alpha & Omega AON6354 PowerPAK
[Q1]		passiv
aktiv ( Lüfter)		Yesky | dnzjds | Zol
CVN X570 GAMING PRO V14
ATX​
3x PEG (16/0/4, 8/8/4)
2x M.2 (4x4 & SATA)
2x USB 3.2 Gen1 (2A)
6x SATA 6Gb/s
RTL8118AS-CG
Realtek ALC1150		8(4)+2 Phases
Richtek RT3667BB (4+2)
Alpha & Omega
AON6414A (H) & AON6354 (L)
[Q1]		passiv
aktiv ( Lüfter)		The Overclocking Page | pconline.com.cn | Yesky
CVN X570M GAMING PRO V14
µATX​
2x PEG (16/4)
2x M.2 (4x4 & SATA)
2x USB 3.2 Gen1 (2A)
6x SATA 6Gb/s
RTL8118H (1GbE)
Realtek ALC892		passiv
aktiv ( Lüfter)		MyDrivers

GALAX (KFA)
BilderForm-
faktor		GrundausstattungVRM
(Quelle)		Kühlung
(VRM/Chipsatz)		Reviews
A520
B550
X570
X570M (Biostar X570GT Clone)
µATX​
1x PEG
1x M.2 (PCIe 4x4 & SATA)
4x SATA 6Gb/s
Realtek RTL8111H (1GbE)
Realtek ALC887		4+3 Phasesungekühlt
aktiv (Lüfter)

GIGABYTE
BilderForm-
faktor		GrundausstattungVRM
(Quelle)		Kühlung
(VRM/Chipsatz)		Reviews
A520
B550
B550M-S2H [PV]
µATX​
B550M-H [PV]
µATX​
B550M-DS3H [PV]
µATX​
2x PEG (16/4)
2x M.2 (1x 4x4 & SATA, 1x 3x2)
4x SATA 6Gb/s
Realtek RTL8118 (1GbE)
Realtek ALC887		5+3 Phase
Intersil ISL229004 (5+3)
PowerPAK 1H2L/1H1L
(Q1)		passiv(CPU)/ohne(SOC)/passiv
B550M-DS3H AC [PV]
µATX​
2x PEG (16/4)
2x M.2 (1x 4x4 & SATA, 1x 3x2)
4x SATA 6Gb/s
Realtek RTL8118 (1GbE)
WiFi 802.11ac (Type?)
Realtek ALC887		5+3 Phase
Intersil ISL229004 (5+3)
PowerPAK 1H2L/1H1L		passiv(CPU)/ohne(SOC)/passiv
B550M Gaming [[PV]]
µATX​
5+3 Phase
Intersil ISL229004 (5+3)
PowerPAK 1H2L
(Q1)
B550 Gaming X [PV]
ATX​
2x PEG (16/2)
2x M.2 (1x 4x4 & SATA, 1x 3x2)
4x SATA 6Gb/s
1x USB 3.2 Gen2 (A)
Realtek RTL8118 (1GbE)
Realtek ALC887		10(5)+3 Phase
Intersil ISL229004 (5+3)
5x Intersil ISL6617A (Doppler)
PowerPAK 1H1L
(Q1)		passiv/passiv
B550 Vision D [PV]
ATX​
3x PEG (16/0/4, 8/8/4)
2x M.2 (1x 4x4, 1x 3x4 & SATA)
4x SATA 6Gb/s
4x USB 3.2 Gen2 (2A, Titan Ridge: 2C)
2x Intel I211AT (1GbE)
Intel Wi-Fi 6 AX200
Realtek ALC1220-VB		12(6)+2 Phase
Intersil ISL229004 (6+2)
12x Vishay SiC651C DrMOS (50A)
2x Vishay SiC651ACD DrMOS (50A)
(Q1)		passiv/passiv
B550I Aorus Pro AX [PV]
ITX​
1x PEG
2x M.2 (1x 4x4 & SATA, 1x 3x4)
4x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8125 (2.5GbE)
Intel Wi-Fi 6 AX200
Realtek ALC1220-VB		6+2 Phase
Intersil ISL229004 (6+2)
8x Intersil ISL99390 Powerstages (90A)
(Q1)		passiv/passiv
B550M Aorus Elite [PV]
ATX​
2x PEG (16/4)
2x M.2 (1x 4x4 & SATA, 1x 3x2)
4x SATA 6Gb/s
Realtek RTL8118 (1GbE)
Realtek ALC887		10(5)+3 Phase
Intersil ISL229004 (5+3)
5x Intersil ISL6617A (Doppler)
PowerPAK 1H2L/1H1L
(Q1)		passiv/passiv
B550 Aorus Elite [PV]
ATX​
3x PEG (16/2/1)
2x M.2 (1x 4x4 & SATA, 1x 3x4/2)
4x SATA 6Gb/s
2x USB 3.2 Gen2 (2A)
Realtek RTL8125 (2.5GbE)
Realtek ALC1200		12(6)+2 Phase
Intersil ISL229004 (6+2)
12x Vishay SiC651C DrMOS (50A)
2x Vishay SiC651ACD DrMOS (50A)
(Q1)		passiv/passiv
B550M Aorus Pro [PV]
µATX​
3x PEG (16/2/1)
2x M.2 (1x 4x4 & SATA, 1x 3x4/2)
4x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8118 (1GbE)
Realtek ALC1200		10(5)+3 Phase
Intersil ISL229004 (5+3)
5x Intersil ISL6617A (Doppler)
PowerPAK 1H1L
(Q1)		passiv/passiv
B550 Aorus Pro [PV]
ATX​
3x PEG (16/0/4, 8/8/4)
2x M.2 (1x 4x4, 1x 3x4 & SATA)
4x SATA 6Gb/s
3x USB 3.2 Gen2 (2A+C)
Realtek RTL8125 (2.5GbE)
Realtek ALC1220-VB		12(6)+2 Phase
Intersil ISL229004 (6+2)
12x Vishay SiC651C DrMOS (50A)
2x Vishay SiC651ACD DrMOS (50A)
(Q1)		Finstack mit Heatpipe/passiv
B550 Aorus Pro AC [PV]
ATX​
3x PEG (16/0/4, 8/8/4)
2x M.2 (1x 4x4, 1x 3x4 & SATA)
4x SATA 6Gb/s
3x USB 3.2 Gen2 (2A+C)
Realtek RTL8125 (2.5GbE)
Intel 802.11ac (3168)
Realtek ALC1220-VB		12(6)+2 Phase
Intersil ISL229004 (6+2)
12x Vishay SiC651C DrMOS (50A)
2x Vishay SiC651ACD DrMOS (50A)
(Q1)		Finstack + Heatpipe/passiv
B550 Aorus Master [PV]
ATX​
3x PEG (16/4/4)
3x M.2 (1x 4x4 & SATA, 2x 4x4/2)
6x SATA 6Gb/s
3x USB 3.2 Gen2 (2A+C)
Realtek RTL8125 (2.5GbE)
Intel Wi-Fi 6 AX200
Realtek ALC1220-VB		14+2 Phase
Infineon XDPE132G5C (14+2)
Infineon TDA21472 Powerstages (70A)
(Q1, Q2)		Finstack + Heatpipe/passiv
X570
X570 UD
[PV] [Sammelthread]
ATX​
3x PEG (16/4/4)
1x M.2 (4x4 & SATA)
6x SATA 6GB/s
Realtek RTL8111 (1GbE)
Realtek ALC887		10(5)+2 Phase
Intersil ISL69147 (5+2)
OnSemi 4C10N+4C06N PowerPak (1H+2L)
10x Intersil ISL6625A (Driver)
5x Intersil ISL6617A (Doppler)		passiv
aktiv (Lüfter)
X570 Gaming X
[PV] [Sammelthread]
ATX​
2x PEG (16/4)
2x M.2 (4x4 & SATA)
6x SATA 6GB/s
Realtek RTL8111 (1GbE)
Realtek ALC887		10(5)+2 Phase
Intersil ISL69147 (5+2)
OnSemi 4C10N+4C06N PowerPak (1H+2L)
10x Intersil ISL6625A (Driver)
5x Intersil ISL6617A (Doppler)
[Q1] [Q2]		passiv
aktiv (Lüfter)		Bit-Tech | XFastest | The FPS Review
X570 Aorus Elite
[PV] [Sammelthread]
ATX​
2x PEG (16/4)
2x M.2 (4x4 & SATA)
6x SATA 6Gb/s
2+1 USB 3.2 Gen2 (A+C+INT)
Intel I211AT (1GbE)
Realtek ALC1200		12(6)+(2)1 Phase
Intersil ISL69138 (6+1)
12x Vishay SiC634 DrMOS (50A)
6x Intersil ISL6617A (Doppler)
[Q1]		passiv
aktiv (Lüfter)
Lochabstand Chipsatz: 50x43mm
(66mm diagonal) [Q] [Q2]		Tom's Hardware | Hermitage Akihabara | Xfastest
X570 Aorus Pro
[PV] [Sammelthread]
ATX​
3x PEG (16/0/4, 8/8/4)
2x M.2 (4x4 & SATA)
6x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Intel I211AT (1GbE)
Realtek ALC1220-VB		12(6)+2 Phase
Infineon IR35201 (6+2)
12x Infineon IR3553 P-Stages (40A)
6x Infineon IR3599 (Doppler)		passiv, Finstack mit Heatpipe
aktiv (Lüfter)
Lochabstand Chipsatz: 50x43mm
(66mm diagonal) [Q]		eTeknix | TechTesters | Vonguru.fr | GreenTech Reviews | ProClockers | FunkyKit | [*]Vortez | Elchapuzas Informatico | OC3D
X570 Aorus Pro WIFI
[PV] [Sammelthread]
ATX​
3x PEG (16/0/4, 8/8/4)
2x M.2 (4x4 & SATA)
6x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Intel I211AT (1GbE)
Realtek ALC1220-VB
Wi-Fi 6		12(6)+2 Phase
Infineon IR35201 (6+2)
12x Infineon IR3553 P-Stages (40A)
6x Infineon IR3599 (Doppler)		passiv, Finstack mit Heatpipe
aktiv (Lüfter)		Techpowerup | Expreview | ProClockers | FunkyKit | Tom's Hardware | Overclockers | HD Tecnologia | PCEVA
X570 Aorus Ultra
[PV] [Sammelthread]
ATX​
3x PEG (16/0/4, 8/8/4)
3x M.2 (4x4 & SATA)
6x SATA 6Gb/s
3+1 USB 3.2 Gen2 (2A+C+INT)
Intel I211AT (1GbE)
Wi-Fi 6
Realtek ALC1220-VB		12(6)+2 Phase
IR35201 (6+2)
12x Infineon IR3553 P-stages (40A)
6x Infineon IR3599 (Doppler)		passiv, Finstack mit Heatpipe
aktiv (Lüfter)		TechTesters | XFastest | Tom's Hardware | Coolaler
X570 Aorus Master
[PV] [Sammelthread]
ATX​
3x PEG (16/0/4, 8/8/4)
3x M.2 (4x4 & SATA)
6x SATA 6Gb/s
4+1 USB 3.2 Gen2 (3A+C+INT)
Intel I211AT (1GbE)
Realtek LAN (2.5GbE)
Intel Wi-Fi 6
Realtek ALC1220-VB		12+2 Phases
Infineon XDPE132G5C (16, 12+2)
14x Infineon IR3556M P-Stages (50A)
[Q1] [Q2]		passiv, Finstack mit Heatpipe
aktiv (Lüfter)
Lochabstand Chipsatz: 66mm [Q] [Q2]		eTeknix | Xfastest | ThinkComputers | OC3D | TechTesters | Vortez | Adrenaline | Tom's Hardware | Tweaktown | Bit-Tech | Hardwarecooking.fr | Guru3d | brainbox.kr | hwbox.gr | PC Perspective | KitGuru | HDR247 | Hardware Heaven | Planed3dnow
X570 Aorus Xtreme
[PV] [Sammelthread]
ATX+
305x270​
3x PEG (16/0/4, 8/8/4)
3x M.2 (4x4 & SATA)
6x SATA 6Gb/s
5+1 USB 3.2 Gen2 (4A+C+INT)
Aquantia LAN (10GbE)
Intel I211AT (1GbE)
Intel Wi-Fi 6
Realtek ALC1220-VB		14+2 Phase
Infineon XDPE132G5C (16/14+2)
16x Infineon TDA21472 P-Stages (70A)
[Q1]		passiv, Finstack mit Heatpipe
passiv mit Heatpipe		eTeknix | Tweaktown | Hexus.net | AnandTech | Brainbox.co.kr | HKEPC | DDWorld.cz
X570-I AORUS PRO WIFI
[PV] [Sammelthread]
ITX​
1x PEG
2x M.2 (4x4)
4x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Intel LAN (1GbE)
Wi-Fi 6
Realtek ALC1220-VB		6+2 Phase
IR35201 (6+2)
6x Infindeon TDA21472 P-stages (70A)
2x Infineon IR3553 P-Stages (40A)
[Q1]		passiv
aktiv (Lüfter)		HARWARELUXX | eTeknix | Coolaler | TechTesters | Sweclockers | GinjFo | hkepc | Hermitage Akihabara | BenchLife | Tom's Hardware | bit-tech.net | AnandTech

MSI
BilderForm-
faktor		GrundausstattungVRM
(Quelle)		Kühlung
(VRM/Chipsatz)		Reviews
A520
B550
B550-A Pro [PV]
ATX​
2x PEG (16/4)
2x M.2 (1x 4x4 & SATA, 1x 3x4)
6x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8111H (1GbE)
Realtek ALC892		"10+2 Phase"
PowerStages (60A)		passiv/passiv
MAG B550M Mortar [PV]
µATX​
2x PEG (16/4)
2x M.2 (1x 4x4 & SATA, 1x 3x4)
6x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8125 (2.5GbE)
Realtek ALC1200		8(4)+2 Phase
Renesas RAA229004 (8/4+2)
Teamed Phases
10x Intersil ISL99360 DrMOS (60A)
(Q1)		passiv/passiv
MAG B550M Mortar WIFI [PV]
µATX​
2x PEG (16/4)
2x M.2 (1x 4x4 & SATA, 1x 3x4)
6x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8125 (2.5GbE)
Intel Wi-Fi 6 AX200
Realtek ALC1200		8(4)+2 Phase
Renesas RAA229004 (8/4+2)
Teamed Phases
10x Intersil ISL99360 DrMOS (60A)		passiv/passiv
MAG B550 Tomahawk [PV]
ATX​
2x PEG (16/4)
2x M.2 (1x 4x4 & SATA, 1x 3x4)
6x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8125 (2.5GbE)
Realtek RTL8111H (1GbE)
Realtek ALC1200		10(5)+2 Phase
Renesas RAA229004 (6+2)
Teamed Phases
12x Renesas ISL99360 DrMOS (60A)
(Q1, Q2, Q3)		passiv/passiv
MPG B550 Gaming Plus [PV]
ATX​
2x PEG (16/4)
2x M.2 (1x 4x4 & SATA, 1x 3x4)
6x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8111H (1GbE)
Realtek ALC892		"10+2 Phase"
LFPAK/PowerPAK		passiv/passiv
MPG B550I Gaming Edge WIFI [PV]
ITX​
1x PEG
2x M.2 (1x 4x4 & SATA, 1x 3x4)
4x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8125 (2.5GbE)
Intel Wi-Fi 6 AX200
Realtek ALC1200		"8+2 Phase"
DrMOS (60A)		passiv/aktiv (40mm-Lüfter)
MPG B550 Gaming Edge WIFI [PV]
ATX​
2x PEG (16/4)
2x M.2 (1x 4x4 & SATA, 1x 3x4)
6x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8125 (2.5GbE)
Intel Wi-Fi 6 AX200
Realtek ALC1200		"10+2 Phase"
PowerStages (60A)		passiv/passiv
MPG B550 Gaming Pro Carbon WIFI [PV]
ATX​
2x PEG (16/4)
2x M.2 (1x 4x4 & SATA, 1x 3x4)
6x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8125 (2.5GbE)
Intel Wi-Fi 6 AX200
Realtek ALC1200		10(5)+2(1) Phase
IR35201
12x TDA21462 PowerStages (60A)
6x IR3599 (Doppler)		passiv/passiv
X570

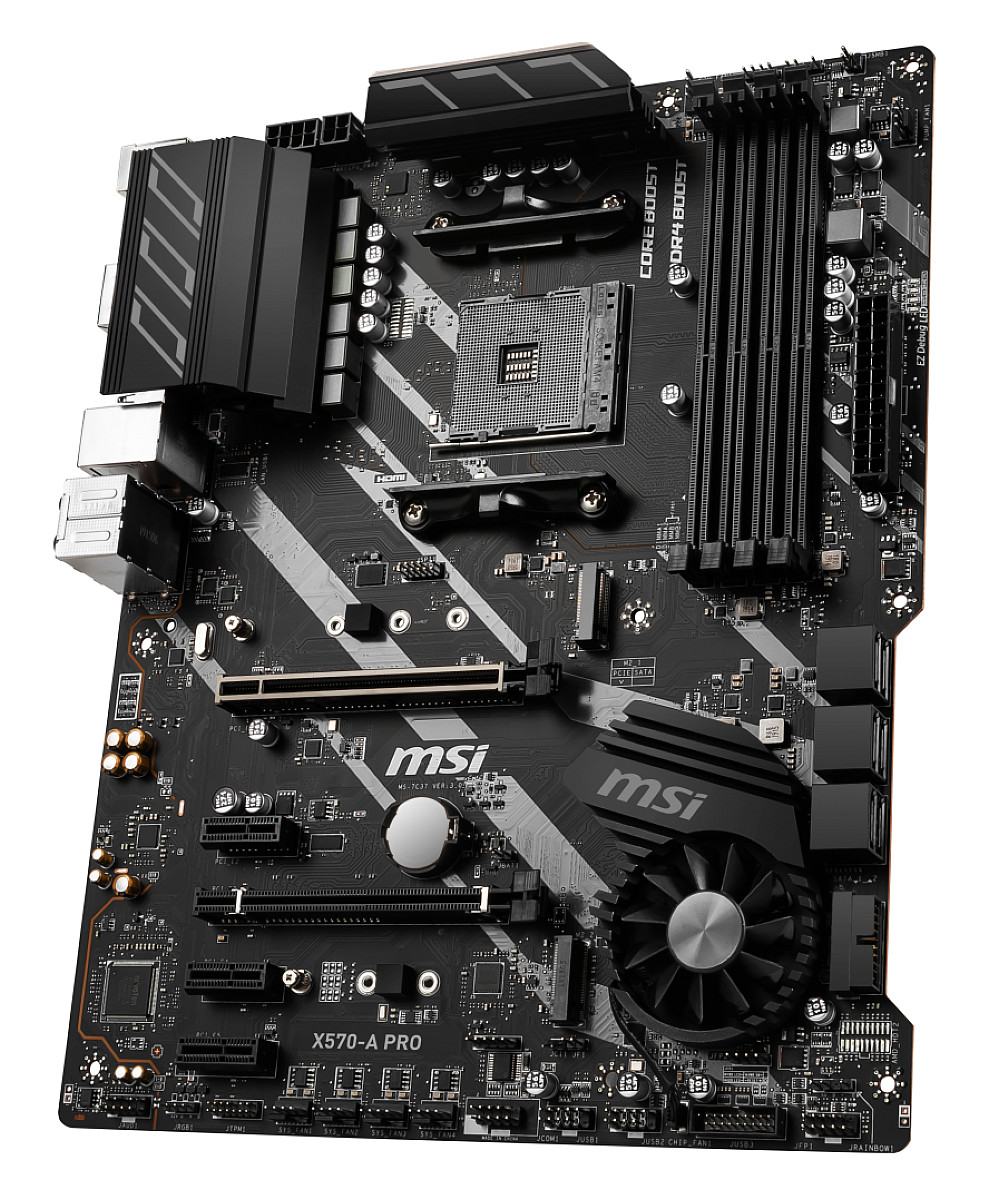

X570-A Pro
[PV]
ATX​
2x PEG (16/4)
2x M.2 (4x4, 4x3 & SATA)
6x SATA 6Gb/s
2x USB 3.2 Gen2 (A+C)
Realtek RTL8111H (GbE)
Realtek ALC1220		8(4)+2(?) Phases
Infineon IR35201 (8/4+?)
OnSemi 4C029/4C024 PowerPAK
Infineon IR3598 (Dual Driver)
[Q1]		passiv
aktiv (Lüfter)		Bit-Tech
MAG X570 Tomahawk WIFI
[PV]
ATX​
2x PEG (16/4)
2x M.2 (4x4, 4x3 & SATA)
6x SATA 6Gb/s
5x USB 3.2 Gen2 (3A+2C)
Realtek RTL8125B (2.5GbE)
Intel Wi-Fi 6 AX200
Realtek ALC1200-VD1		12(6)+2 Phases
Intersil ISL69247 (6+2)
14x Intersil ISL99360 PowerStage (60A)
6x Intersil ISL6617 (Doppler)
[Q1]		passiv
aktiv (Lüfter)
MPG X570 Gaming Plus
[PV]
ATX​
2x PEG (16/4)
2x M.2 (4x4, 4x3 & SATA)
2x USB 3.2 Gen2 (A+C)
6x SATA 6Gb/s
Realtek RTL8111H (1GbE)
Realtek ALC1220		8(4)+2(?) Phases
Infineon IR35201 (8/4+?)
OnSemi 4C029/4C024 PowerPAK
Infineon IR3598 (Dual Driver)
[Q1]		passiv
aktiv (Lüfter)		GiggleHD | Overclockers.ru | Tom's Hardware

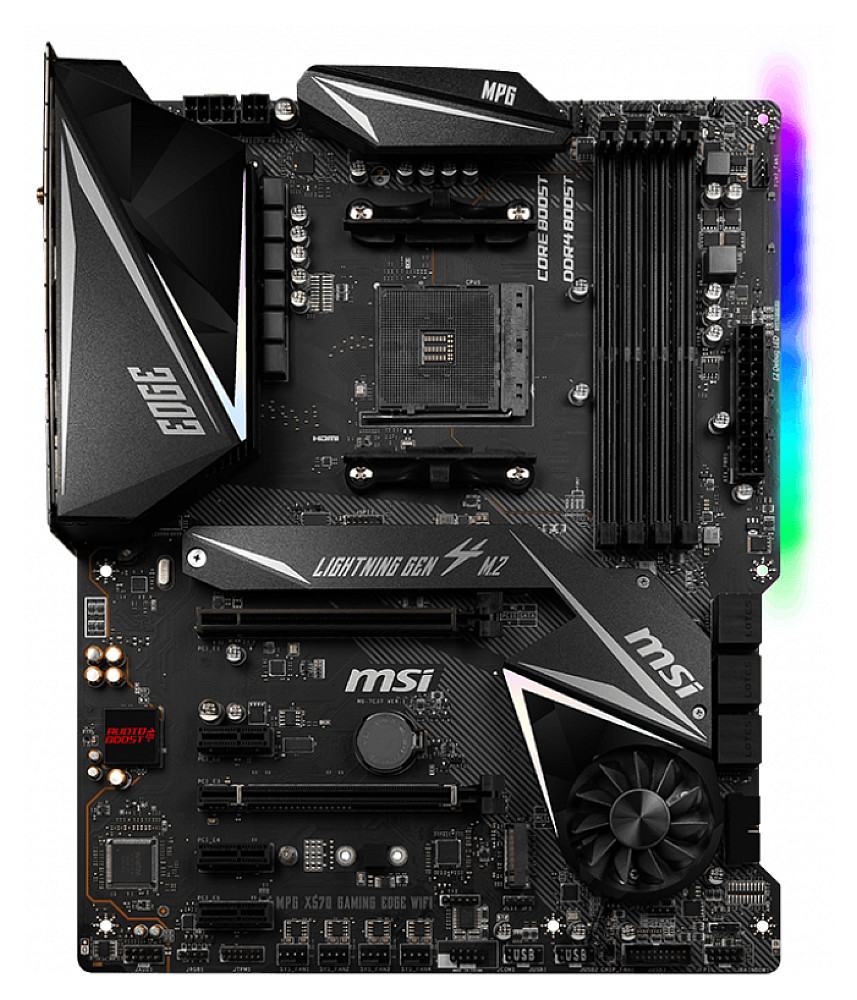

MPG X570 Gaming Ede WIFI
[PV]
ATX​
2x PEG (16/4)
2x M.2 (4x4, 4x3 & SATA)
4x USB 3.2 Gen2 (3A+C)
6x SATA 6Gb/s
Realtek RTL8111H (1GbE)
Intel Wireless AC-3168
Realtek ALC1220		8(4)+2(?) Phases
Infineon IR35201 (8/4+?)
OnSemi 4C029/4C024 PowerPAK
Infineon IR3598 (Dual Driver)
[Q1]		passiv
aktiv (Lüfter)		Coolaler | [User Review] Hardwareluxx | HKEPC Hardware | OCC | Overclockers.ua | Overclockers.ru | HW-Journal

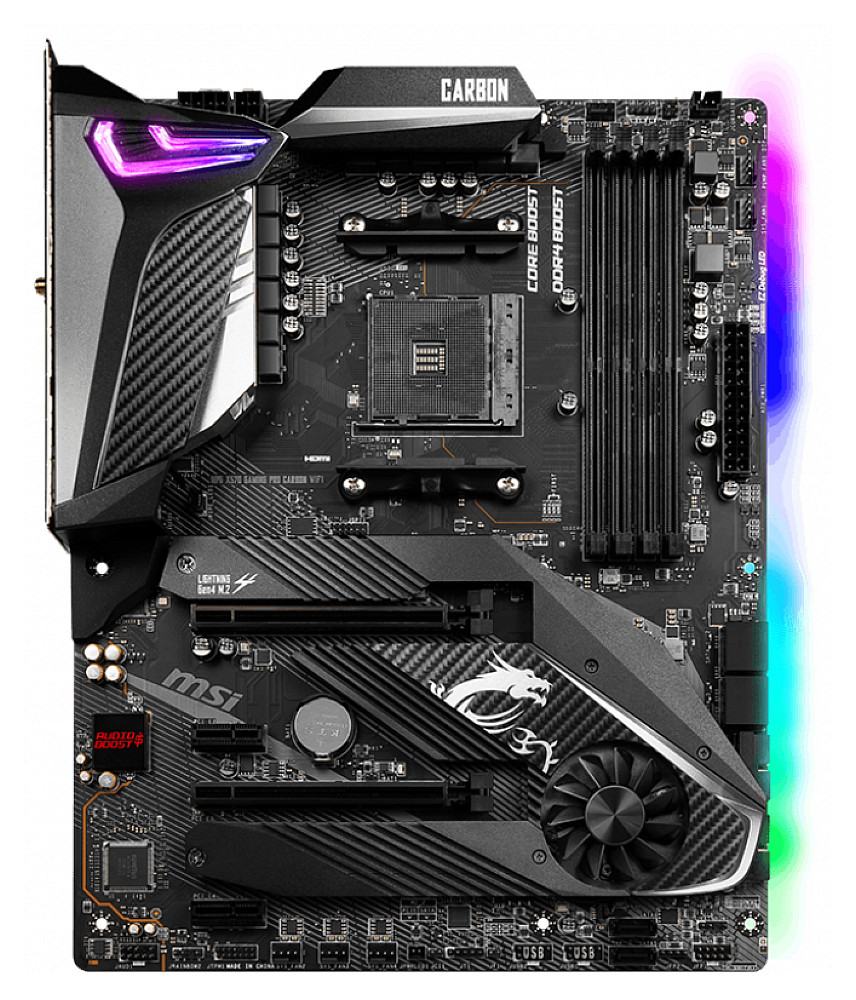

MPG X570 Gaming Pro Carbon WIFI
[PV]
ATX​
2x PEG (16/4)
2x M.2 (4x4, 1x SATA)
4x USB 3.2 (3A+C)
6x SATA 6Gb/s
Intel I211AT (GbE)
Intel Wi-Fi 6 AX200
Realtek ALC1220		10(5)+2(?) Phases
Infineon IR35201 (8/5+?)
uPI QA3111N6N Dual-N (56A)
Infineon IR3598 (Dual Driver)
[Q1]		passiv
aktiv (Lüfter)		OC3D | Hardware-Inside | [User-Review] Hardwareluxx von Berserkerus | i2hard.ru

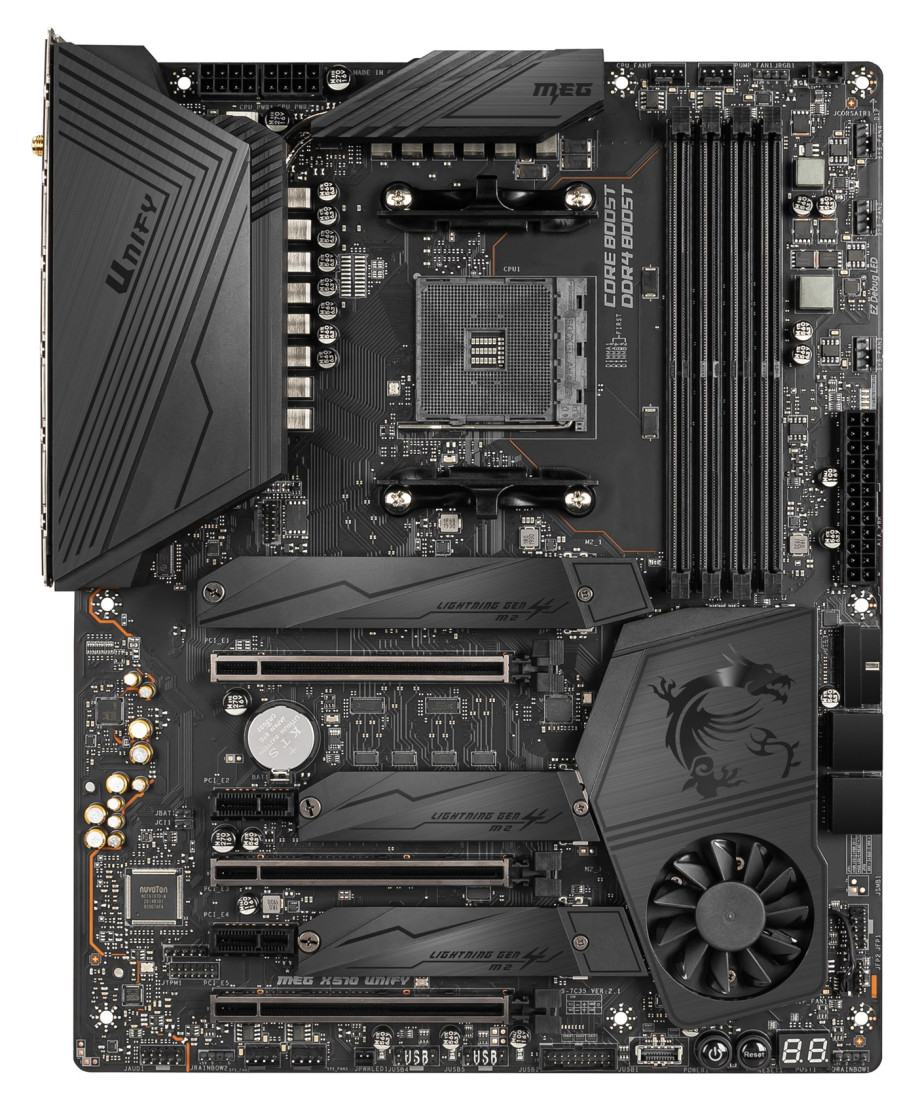

MEG X570 Unify
[PV]
ATX​
3x PEG (16/0/4, 8/8/4)
3x M.2 (4x4, 2x SATA)
4x SATA 6Gb/s
5x USB 3.2 Gen2 (3A+C+INT)
Realtek 8125-CG (2.5GbE)
Intel Wi-Fi 6 AX200
Realtek ALC1220		12(6)+2 Phases
Infineon IR35201 (8/6+2)
14x Infineon IR3555 (60A)
Infineon IR3599 (Doppler)
[Q1]		passiv mit Heatpipe
aktiv (Lüfter)

Lochabstand Chipsatz: 37x20mm [Q]		Geeknetic.es | Vortez | Coolaler | Techtesters | Hardware Inside | Overclocking | Overclockers.ru | Overclockers.ua | HKEPC | The FPS Review | Comptoir-Hardware | PC Perspective
MEG X570 Ace
[PV]
ATX​
3x PEG (16/0/4, 8/8/4)
3x M.2 (4x4, 2x SATA)
4x SATA 6Gb/s
5x USB 3.2 Gen2 (3A+C+INT)
Realtek 8125-CG (2.5GbE)
Intel WGI211AT (GbE)
Intel Wi-Fi 6 AX200
Realtek ALC1220		12(6)+2 Phases
Infineon IR35201 (8/6+2)
14x Infineon IR3555 (60A)
Infineon IR3599 (Doppler)
[Q1] [Q2]		passiv mit Heatpipe
aktiv (Lüfter)

Lochabstand Chipsatz: 37x20mm [Q]		HARDWARELUXX | eTeknix | TechTesters | Overclockers.ru | Expreview | Tom's Hardware | AnandTech | Think Computers | Adrenaline | Hermitage Akihabara | Tweaktown | hwbox.gr | Elchapuzas Informatico | Hardware-Journal | KitGuru | OC3D Review | Vortez | HEXUS.net | Le comptoir du hardware | Overclockers.ua | [User-Review] Hardwareluxx (Rayken) | [User-Review] Hardwareluxx von Vonali | Hardwarecooking.fr | Sweclockers
MEG X570 Godlike
[PV]
ATX+
305x270​
4x PEG (16/0/0/4, 8/0/8/4, 8/4/4/4)
3x M.2 (4x4)
6x USB 3.2 Gen2 (4A+C+INT)
6x SATA 6Gb/s
Killer E3000+E2600 (2.5+1GbE)
Killer Wi-Fi 6 AX1650
Aquantia AQC107 Add-On Card
Realtek ALC1220		14(7)+4(1) Phases
Infineon IR35201 (8+0/7+1)
18x Infineon TDA21472 P-Stage (70A)
Infineon IR3599 (Doppler)
[Q1] [Q2]		passiv mit Heatpipe
aktiv (Lüfter)		eTeknix | GiggleHD | PC Ekspert | Guru3d | HKEPC | CoolPC | Overclockers.ru | AnandTech | TechTesters | Hardware-Inside
Prestige X570 Creation
[PV]
ATX+
305x270​
3x PEG (16/0/4, 8/8/4)
2x M.2 (4x4, 1x SATA)
3x USB 3.2 Gen2 (A+C+INT)
6x SATA 6Gb/s
Aquantia AQC107 (10GbE)
Intel I211AT (1GbE)
Intel Wi-Fi 6 AX200
Realtek ALC1220		14(7)+2(1) Phase
Infineon IR35201 (8/7+1)
16x Infineon IR3555 (60A)
8x Infineon IR3599 (Doppler)
[Q1]		passiv mit Heatpipe
aktiv (Lüfter)		Vortez | Bit-Tech | Techtesters | HKEPC
[td]
[td]
r]
[td]
Zum Vergrößern anklicken....


Ergänzende Informationen hier im Forum


Anhang: Weiterführende Links & Hinweise

Hardwareluxx News



Aus dem Web



Glossar

PEG PCI Express Graphics (mechanisch PCIe x16)
USB 3.2 Gen2 entspricht Superspeed+ mit 10Gb/s (nicht USB 3.2 Gen 2x2 mit 20Gb/s, wird extra ausgewiesen)
M.2 (4x4) Anbindung mit 4 Lanes PCIe 4.0
1GbE, 2.5GbE, 5GbE, 10GbE 1/2.5/5/10 Gigabit Ethernet

[Q1] [Q2] Quelle 1, Quelle 2 (als Link)
[PV] zum Preisvergleich (als Link)

VRM
Zeile 1: Anzahl Phasen (CPU-Kerne + Uncore/SOC)
Zeile 2: PWM Controller (Phasen-max/in Verwendung)
Zeile 3: Spannungswandler Typ (Rating) für CPU-Kerne
Zeile 4: Driver (falls benötigt)
Zeile 5: Doppler (falls verwendet)

Informationen mit Quellenangabe, sofern sie nicht vom Hersteller stammen.
Eine Angabe von 12(6) bedeutet 6 Phasen gedoppelt/parallelisiert/o.ä.


F.A.Q.

Q: Welche DIMM Topologie verwendet Mainboard XYZ?
A: Bisher ist folgendes bekannt (wird fortlaufend ergänzt):
ASRock
X570 Phantom Gaming X | T-Topology Daisy Chain (Q)
X570 Taichi | T-Topology Daisy Chain (Q)

ASUS
ROG Crosshair VIII Hero & Wi-Fi | Daisy Chain
ROG Crosshair VIII Formula | Daisy Chain
ROG Strix X570-E/F Gaming | Daisy Chain


Gigabyte
--> alle X570 Modelle = Daisy Chain (Quelle)

MSI
--> alle X570 Modelle = Daisy Chain


Q: Sollte es nicht auf noch einen X590 geben?
A: Laut Informationen von GamersNexus ist der Chipsatz welcher als X570 auf den Markt kommt das, was früher der X590 werden sollte. Damals war geplant, das nur X590 PCIe 4.0 Support bekommt und der X570 ein PCIe 3.0 Chipsatz sein würde. Man hat sich jedoch statt dessen entschieden, den Chipsatz als X570 ausschliesslich mit PCIe 4.0 Support auf den Markt zu bringen (Quelle).

Q: Was hat es genau mit den Teamed bzw Twin Phases bei den ASUS Modellen auf sich?
A: Dabei werden alle Komponenten einer Phase verdoppelt und parallel betrieben, was auch die theoretische Belastbarkeit einer Phase verdoppelt. Das bringt Vorteile bei Lastwechseln mit sich auf Kosten von mehr Ripple. Im Gegensatz zur Verwendung von simplen Dopplern verringert sich dabei die Frequenz mit der jeder einzelne Phase angesteuert wird nicht.

​

Q: Was gibt es bei der Wahl des Arbeitsspeichers zu beachten.
A: Es gelten die allgemeine Empfehlung für Dual Channel Plattformen von einem Modul pro Kanal. Außerdem ist es nach wie vor ratsam die QVL des Mainboard Herstellers zu beachten. Zum Einfluss von Speichertakt & Timings gibt es verschiedene Tests:


Q: Für welche Mainboards sind Wasserkühler verfügbar?
A: Bisher bekannt sind:


Q: Gibt es eine Möglichkeit den integrierten USB Controller der Matisse Prozessoren unter Windows 7 zu nutzen?
A: Ja, dazu muss jedoch der Chipsatztreiber modfiziert und der Treiberm manuell installiert werden.
Den Windows 7 Chipsatztreiber hier downloaden: http://www.amd.com/en/support/chipsets/amd-socket-am4/x370

Die Datei entpacken oder die Installation starten und nach dem Entpacken der Daten abbrechen.

AMD_Chipset_Drivers\MSIFiles\program files\AMD\Chipset_IODrivers\USBController Driver\Win7\x64

Die Datei amdxhc.inf öffnen und zu [AMD.NTamd64] gehen. Dort folgende Zeile einfügen:

%AMDXHCI.DeviceDesc% = AMDXHCI, PCI\VEN_1022&DEV_149C

Anschliessend die geänderte INF Datei speichern und den Treiber manuell über den Gerätemanager installieren.


Alle Angaben im Thread ohne Gewähr.
Auf Grund des Zeitpunkts der Veröffentlichtung sind einige der Angaben bisher nicht offiziell bestätigt.
Bitte meldet Fehler im Thread und gebt für die Korrekturen immer eine Quelle mit an.
((( B550 Update in Progress )))​
HWL_2757.jpg Anhang anzeigen 466168 amd-x570-block-diagram.png ASRock X570 Phantom Gaming X(L2).jpg thamd-x570-block-diagram280.pngthAMD-AM4-Plattform-Briefing280.pngthAM4-Plattform-Briefing-IO-280.png amdryzen3000cpuslidecomputex.png MSI MPG-X570-GAMING-PRO-CARBON-WIFI.jpg MSI MPG-X570-GAMING-EDGE-WIFI.jpg ASUS Teamd Power Phases - X570(256).jpg ASUS Teamd Power Phases - X570(Thumb).png msi-meg_x570_unify-2d.jpg ASRock X570 Phantom Gaming X(L2).jpg ASRock X570 Taichi.jpg

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Yeah danke für diesen Thread! Kann es kaum erwarten die ersten Boards zu kaufen und zu testen :)

Auch von mir ein Dankeschön. Muss ich nicht alles selbst suchen. Aber schon arg dürftig die Infos die im Umlauf sind. Das war früher anders imo.

MfG

Ich hab ehrlich gesagt auch nicht mehr so viel Zeit selbst die Hersteller-Webseiten und das gesamte WWW nach Leaks abzugrasen.

Aber ein bisschen was kommt schon noch vor der Computex...

Up to DDR4-4000. Das lässt doch glatt mein Herz höher schlagen :love:

Das ist mir bei der Board Beschreibung auch positiv aufgefallen. Das sollte bei idealen Komponenten erstmals machbar sein.

RAM Kits hätte ich hier genügend, welche DDR4-4000+ schaffen. Wäre mir eine freude die endlich mal auszutesten. Weckt auch die Hoffnung, dass bei speziellen ITX Boards sogar noch mehr drinnen ist.

Die alte Riege Boards hatte ja DDR-3600 in den Specs und bis zu DDR4-3800 waren bisher stabil möglich. Das wird interessant bei der Angabe. Ich bin gespannt was Asus in die Specs schreibt.

Danke für die Übersicht!


Ist bekannt welche Chipsätze BIOS Feature XYZ unterstützen? Für mich persönlich wäre IOMMU interessant :-) An sich hängt es dann ja auch davon ab was der Hersteller im BIOS zulässt/freischaltet...

Das heute vorgestellte Board von Biostar bringt einen Chipsatzlüfter mit, ich persönlich war froh diese Zeiten hinter mir gelassen zu haben.
Ist das Standard bei den neuen Boards? Dann würde ich mir eine Angabe wünschen welches Board OHNE auskommt :)

Ansonsten vielen Dank für die Mühe!

Zyxx schrieb:
Das heute vorgestellte Board von Biostar bringt einen Chipsatzlüfter mit, ich persönlich war froh diese Zeiten hinter mir gelassen zu haben.
Zum Vergrößern anklicken....
Der X570 soll ja bis zu 16 PCIe 4.0 Lanes haben, der ist also vor allem ein großer PCIe Lane Switch wie die bekannten PLX Chips und da brauchen ähnlich große mit PCIe 3.0 Lanes auch schon eine anständige Kühlung und PCIe 4.0 dürfte einiges mehr an Leistungsaufnahme gegenüber PCIe 3.0 und erst recht PCIe 2.0 bedeuten.

Zyxx schrieb:
Ist das Standard bei den neuen Boards?
Zum Vergrößern anklicken....
Das muss man abwarten, einige dürften auch fette Kühlkörper draufschnallen. Es sollte aber klar sein, dass die zusätzliche Leistung des X570 gegenüber den bisherigen Chipsätzen, auch deutlich mehr Leistungsaufnahme und damit Kühlbedarf bedeutet. Die kleinen Lüfter müssen ja auch nicht immer Schreihälse sein, es gibt auch solche die man kaum hört.

Seelbreaker schrieb:
Ist bekannt welche Chipsätze BIOS Feature XYZ unterstützen? Für mich persönlich wäre IOMMU interessant :-) An sich hängt es dann ja auch davon ab was der Hersteller im BIOS zulässt/freischaltet...
Zum Vergrößern anklicken....
Das passt glaube ich ganz gut in die auch im Startbeitrag verlinkte: [Übersicht] Ultimative AM4 UEFI/BIOS Übersicht (13.05.19)

Aus diesem Grund lasse ich alles was das BIOS angeht hier im Thread tendenziell außen vor.

Zyxx schrieb:
Ist das Standard bei den neuen Boards? Dann würde ich mir eine Angabe wünschen welches Board OHNE auskommt :)
Zum Vergrößern anklicken....
Ich rechne damit, dass es auch z.B. einige Spitzenmodelle mit passiver Heatpipekühlung geben wird. Was genau noch zusätzlich mit in die Tabelle kommt, ist noch nicht entschieden. Da gibt es noch einige andere mögliche Kandidaten wie RGB Header etc... das mache ich davon abhängig, was wichtig erscheint oder häufig gefordert wird.

Zuletzt bearbeitet:
Danke für die Info @emissary42 :)

Active Chipset Cooling wird wohl wieder n Ding :eek:


Bei mehr und auch noch schnelleren PCIe Lanes, war doch auch mehr Leistungsaufnahme zu erwarten und damit auch mehr Kühlbedarf. Da können sich die Boardhersteller dann mal wieder durch unterschiedliche technische Lösungen statt nur unterschiedliche RGB Ausleuchtung voneinander unterscheiden.

Wenn es diesen ECC Modus auch ohne Verwendung von ECC RAM Riegeln geben wird, zu dem ich hier auch schon mal was geschrieben habe wie der funktionieren dürfte, dann muss der natürlich validiert sein, sonst macht es ja keinen Sinn den anzubieten. Rome wird als Serverplattform ja weiterhin mit RDIMM und LRDIMM betrieben werden und die gibt es eigentlich nur als ECC Riegel kaufen, da braucht man sowas also nicht.

Ob eine IPMI verbaut wird, ist dann aber allein eine Entscheidung des Boardherstellers. Im Prinzip bleibt aber RYZEN eine Desktop und keine Serverplattform und es gibt ja auch schon jetzt die kleinen EYPC 3000er für Embdded und kleine Server, die würde besser auf ein Board mit IPMI passen.

Zuletzt bearbeitet:
Trambahner schrieb:
Obs da auf Sicht auch was mit validiertem ECC und IPMI gibt?
Zum Vergrößern anklicken....
Die Chance ist vermutlich eher gering, aber grundsätzlich vorhanden. Bei ASRock wird es sicherlich auch davon abhängig sein, wie gut sich das X470D4U tatsächlich verkauft hat... denn die positive Resonanz im WWW macht so ein Produkt noch lange nicht wirtschaftlich.

Die Frage wie gut sich das ASrock X470D4U verkauft, könnte Hinweise darauf geben ob es mehr Boards mit einer IPMI geben wird, aber ob die ECC validiert sein wird, liegt alleine in der Hand von AMD. Auch beim X470D4U kann die ECC Funktion nicht selbst garantieren, denn da der RAM Controller in der CPU steckt, kann dies nur AMD selbst. Der Boardhersteller kann nur die Voraussetzungen schaffen, dass die ECC Funktion nicht behindert wird, aber eben nicht dafür garantieren das diese auch immer und unter allen Umständen korrekt funktioniert, egal welche CPU man dort einbaut.

ASrock hat die ECC Funktionalität des Boards validieren lassen. Natürlich ist diese vom Speichercontroller der CPU abhängig, aber AMDs Position dazu ist ja hinreichend bekannt. Solange diese sich also nicht ändert, muss eine Validierung durch den MB Hersteller eben reichen (und in der Praxis ist der Unterschied ohnehin kaum relevant).

Umm, liegt das am Rendering oder ist da wirklich ein plastikring rund um den Miniquirl? Das würde dieses Teil ja noch nutzloser machen...

Ausgehen vom CVN Z390M GAMING V20, wird das vermutlich täuschen. Das Material der sichtbaren Abdeckung spielt aber ohnehin eine geringe Rolle, wichtiger ist was sich darunter befindet. Es werden aber wie schon #15 geschrieben vor allem von den Major Playern sicherlich auch noch Modelle mit aufwändigerer passiver Kühllösung folgen.

Der mini Lüfter gefällt mir immer besser, schein auch die NVMEs mit zu kühlen, :)

Anmelden, um zu antworten.

Ähnliche Themen

ebniv
  • Artikel
[Sammelthread] Gigabyte MC12-LE0 (AM4, B550, servertauglich: IPMI, Dual Lan, ECC)
101 102 103
Antworten
3K
Aufrufe
283K
busiderbaer
busiderbaer
xmogelx
[User-Review] Lesertest mit ADATA/XPG und ASUS - XPG Invader X BTF - ASUS TUF Gaming Z790-BTF WiFi
Antworten
0
Aufrufe
286
xmogelx
xmogelx
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
