[Sammelthread] AMD Radeon HD 6950 (Cayman) "Sammel-Thread + FAQ" Bei Fragen die erste Seite lesen

AMD Radeon HD 6950 (Cayman) "Sammel-Thread + FAQ" Bei Fragen die erste Seite lesen

AMD Radeon HD 6950 Sammelthread

Impressionen der Karte:








Weitere Bilder zur Karte, Detailaufnahmen der GPU und des Speichers findet ihr im Hardwareluxx-Artikel


Technische Daten der AMD Radeon HD 6950

  • Chip = Cayman
  • Fertigung = 40 nm
  • Chip Größe = 389 mm²
  • Transistoren = 2,6 Milliarden.
  • Chiptakt = 800 MHz
  • Shadertakt = 800 MHz
  • Pixel-Pipelines = keine
  • Shader-Einheiten (MADD) = 352 (4D)
  • FLOPs (MADD/ADD) = 2,3 T.flops
  • ROPs = 32
  • Pixelfüllrate = 25,6 GPix/s
  • TMUs = 88
  • TAUs = 88
  • Texelfüllrate = 70,4 GTexell/s
  • Vertex-Shader = kein
  • Unified-Shaderin Hardware = √
  • Pixelshader = SM 5.0
  • Vertexshader = SM 5.0
  • Geometryshader = √
  • Memory
  • Art = Hynix
  • Speichermenge = 2048 MB GDDR5
  • Speichertakt = 2500 MHz
  • Speicherinterface = 256 Bit
  • Speicherbandbreite = 160,0 GB/s
  • Stromaufnahme >>> 200 Watt TDP Last / 20 Watt TDP idle (über einen 2x 6xPin-Anschluß)
  • Die Karte besitzt Shader 5.0, dass heißt sie hat DX11 Unterstützung!
  • Die Karte nutzt PCIe 2.0, ist aber völlig abwärtskompatibel.





Erste Tests der Karte:
Code:
[B]Single GPU:[/B]
[url=http://www.hardwareluxx.de/index.php/artikel/hardware/grafikkarten/16815.html][b]Test: AMD Radeon HD 6950 (Hardwareluxx.de)[/b][/url]
[url=http://www.guru3d.com/article/radeon-6950-6970-review/]Test: AMD Radeon HD 6950 review (guru3d.com)[/url]
[url=http://www.computerbase.de/artikel/grafikkarten/2010/test-amd-radeon-hd-6970-und-hd-6950/2/#abschnitt_eckdaten_im_vergleich]Test: Test: AMD Radeon HD 6950 (ComputerBase)[/url]
[url=http://www.pcgameshardware.de/aid,803440/Radeon-HD-6970-und-HD-6950-im-Test-AMDs-neue-Oberklasse-Grafikkarten/Grafikkarte/Test/]Test: AMD Radeon HD 6950 (PCGH)[/url]



Geizhals Links:
Code:
[URL=http://preisvergleich.hardwareluxx.de/?cat=gra16_512&asuch=hd%206950]HWluxx Preisvergleich - Radeon HD 6950[/URL]


Taktraten der werksseitig übertakteten Modelle (Reihenfolge GPU/ Shader/ VRAM):
Code:
[LIST]
[*]-
[*]-
[*]-
[*]-
[*]-
[*]-
[*]-
[/LIST]



Treiber:

Code:
Alle Infos und neuste Treiber findet ihr in diesem Thread [URL="http://www.hardwareluxx.de/community/f14/die-aktuellen-ati-amd-catalyst-treiber-fuer-winxp-vista-und-7-sammelthread-8-a-766523.html"]hier[/URL]


[B]Aktuelle finale Treiber[/B]

Windows XP x86/x64, Windows Vista x86/x64 und Windows 7 x86/x64:
[url=http://www.amd.com/de/Pages/AMDHomePage.aspx]klick mich[/url]


Tools:
Code:
[COLOR="Red"][B]Grafikkarten Analyse Tool Gpu-Z[/B][/COLOR] [URL="http://www.techpowerup.com/downloads/811/TechPowerUp_GPU-Z_v0.0.9.html"]hier[/URL]
[B][COLOR="Red"]
RivaTuner zum OC der Graka[/COLOR][/B] [url=http://downloads.guru3d.com/downloadget.php?id=163&file=5&evp=2d213e528fb556c354432a3976bff55a]hier[/url]

[B][COLOR="Red"]AtiTool zum OC der Graka[/COLOR][/B] [url=http://www.computerbase.de/downloads/software/systemprogramme/grafikkarten/atitool/]hier[/url]

[B][COLOR="Red"]MSI Afterburner[/COLOR][/B] [url=http://www.computerbase.de/downloads/system/grafikkarten/msi-afterburner/]hier[/url]



FAQ:


Wie laut ist die Karte?
  • "Der sehr gute Eindruck bei den Last-Temperaturen für die Radeon HD 6950 setzt sich bei der Lautstärke fort. Die Karte bleibt extrem ruhig und setzt sich zwischen die beiden Modelle der Radeon-HD-6800-Serie, die sich durch ihre besonders hohe Effizienz auszeichneten. Für die Radeon HD 6970 gelten etwas andere Vorgaben, soll sie doch die maximal zu erreichende Single-GPU-Performance für AMD darstellen. Sie siedelt sich im oberen Mittelfeld an. Bei NVIDIA hat sich also einiges getan und man gehört unter Last nicht mehr zu den Schreihälsen und lässt AMD, zumindest bei der schnellsten Single-GPU-Karte hinter sich."

    Messungen zur Lautstärke





Wie hoch ist der Stromverbrauch?
  • "Auch wenn AMD die minimale Leistungsaufnahme bei der Radeon HD 5800 niedriger angibt, scheinen erste die Karten der neuen Radeon-HD-6900-Serie in der Lage zu sein diese Vorgaben auch umzusetzen. Beide Modelle verbrauchen einige Watt weniger als die direkten Vorgänger und erreichen bisher unerwartete Werte in den Grafikkartentests.

    Der Multi-Monitor-Verbrauch wird für viele immer wichtiger und so haben wir uns auch diesen etwas genauer angeschaut. Einmal schlossen wir zwei 24-Zoll-Monitore mit jeweils 1920x1200 Pixeln an und ein anderes mal versuchten wir den Mischbetrieb von 24-Zoll-Monitor mit 1920x1200 Pixeln und einem 30-Zoll-Monitor mir 2560x1600 Pixeln. Sowohl für die Radeon HD 6970, wie auch für das kleinere Modell Radeon HD 6950 steigt der Verbrauch im Multi-Monitor-Betrieb um etwa 30-40 Watt an."

    Messungen zum Stromverbrauch




(Gesamtsystemmessungen sind nicht 100% Vergleichbar)


Wie heiß darf meine Karte werden?

  • "Gewohnt solide präsentieren sich die Temperaturen für die beiden neuen Karten. Hier arbeiten eigentlich alle aktuellen Karten bzw. Kühler sehr gut und sorgen für angenehm niedrige Temperaturen, die meist auch mit einer geringen Lautstärke einhergehen.

    Positiv überrascht sind wir von den 76 °C die wir für die Radeon HD 6950 unter Last messen konnten. Auch mehrmalige Durchläufe in Mafia II mit höchsten Settings ließen die Karte nicht wärmer werden. Ob dies zulasten der Lautstärke geht, werden die beiden folgenden Messungen zeigen müssen. Die Radeon HD 6970 bewegt sich mit ihren 85 °C ebenfalls auf gutem Niveau, gerade im Vergleich zu den eher hitzigen GeForce-Karten."

    Messungen zur Temperatur





Passt die Karte in mein Gehäuse?

  • "Misst das PCB der Radeon HD 6870 noch 24 cm, kommt die neue Radeon HD 6970 auf eine Länge von 26,5 cm. Beim Design hat sich nichts weiter getan, ebenso wie beim Kühler, bis auf die angesprochene Länge."


Wie gut läßt sich die Karte übertakten?
  • "Sowohl die Overdrive-Option, als auch externe Programme erlauben derzeit nur sehr geringe Änderungen am Takt der Radeon HD 6970 und 6950. Dennoch haben wir uns etwas am Overclocking versucht und dazu auch entsprechende Benchmarks erstellt.

    Mithilfe des MSI Afterburner erreichten wir für die Radeon HD 6950 einen GPU-Takt von 840 MHz - also nur 40 MHz mehr als im Referenzdesign. Weder über den Afterburner oder die Overdrive-Option konnten wir einen höheren Takt einstellen. Den Speicher konnten wir mit 1325 MHz arbeiten lassen, also 75 MHz mehr als vorgesehen.

    Für die Radeon HD 6970 erreichten wir einen GPU-Takt von 950 MHz - 70 MHz mehr als im Referenzdesign. Auch hier ist dies das Maximum, welches über den Afterburner oder Overdrive einstellbar war. Beim Speicher konnten wir noch 25 MHz drauflegen und erreichten 1400 MHz."

    Erste Overclocking-Versuche und Vergleichs-Benchmarks


Performance
  • Hier findet ihr eine kleine Auswahl von unseren Benchmarks um euch erstmal einen Überblick zu verschaffen, wo sich die Karte Leistungstechnisch einordnet. Alle weiteren Infos und Benchmarks findet ihr natürlich in unserem Online Artikel. Zu unserem Online Artikel gelangt ihr über diesen Link.












Weitere Benchmarks im Hardwareluxx-Artikel zur ATI Radeon HD 6950


Andere Kühllösungen
  • Wir werden sehen was uns erwartet :wink:




Allgemeine Hinweise
Um das Geflame, Gespame oder sonstige Unannehmlichkeiten zu minimieren wird gebeten, im Falle eines Verstoßes den „Beitrag-melden“ - Button (
) zu benutzen! Natürlich auch im Falle eines Verstoßes gegen die Forenregeln! ;)
Solche oder nicht Themenbezogene Beiträge werden dann entfernt.

Grüße, Stegan

Zuletzt bearbeitet:
Wie hoch kann man denn iim durchschnitt die gpu und den gddr hochtakten?

Hum, also ich konnte den Vorgänger (5850) auf über 1000Mhz stabil unter Volllast (Boinc) laufen lassen.

Denke, dass es diese GPUs auch ganz gut aushalten dürften, meine läuft jetzt eh schon seit dem Kauf als 6970er. :hail:

GDDR hochtakten bringt mir bei BOINC nichts, von daher kann ich dir dazu nichts sagen, den takt ich da runter weil ich ihn ned brauch ^.^

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hi,

wenn die 6950 per DVI und HDMI-Audio angeschlossen ist, taktet sie mit 450 statt 250 idle. Kann man das irgendwie wieder auf 250 runtersetzen?

THX

Kurze Frage bevor ich auf bestellen klicke:

2048MB Asus Radeon HD 6950 DirectCU II

Kann ich mit einem Displayport -> HDMI Kabel Bild & Sound übertragen?
Geht das bei allen 4 DisplayPorts oder brauch ich da DVI -> HDMI Kabel?
Was für ein Soundchip ist denn auf der 6950???

Kurze Frage bevor ich auf bestellen klicke:

2048MB Asus Radeon HD 6950 DirectCU II

Kann ich mit einem Displayport -> HDMI Kabel Bild & Sound übertragen?
Geht das bei allen 4 DisplayPorts oder brauch ich da DVI -> HDMI Kabel?
Was für ein Soundchip ist denn auf der 6950???

Also ich habe die Karte und ich übertrage Bild und Ton mit dem mitgeliefierten DVI-HDMI Adapter, und dann per HDMI Kabel zum AV Receiver. Ob es allerdings mit den Displayports auch geht weiß ich nicht, aber wie gesagt es liegt ein DVI-HDMI Adapter bei - mit dem es funzt.
Welcher Soundchip genau drin ist, weiß ich nicht. Die Karte überträgt Dolby Digital (PLUS), Dolby TrueHD, DTS, und DTS-HD.

Zum Thema Unlock:
Ich habe mir gestern bei K&M vor Ort eine Powercolor Dual Fan 6950 geholt. Die Karte ließ sich flashen und was das Übertaktungspotential angeht bin ich auch positiv überrascht, ohne Probleme hat sie einen Takt von 900 im Furmark mehrere Minuten durchgestanden, bis ich selbst den Test beendet habe.

Ja, leider habe ich vergessen meine Frage zu posten ^^.
Und zwar, ich habe leider nichts in den Stickys gefunden, gibt es einen Rivatuner Ati Guide zum anlegen von Profilen, die erkennen ob sich die Karte im 2D oder 3D Modus befindet?

Um es zu sehen,benutze doch einfach Gpu-z.

richtig - einfacher geht es nicht.

Oder meinst du das jetzt so das du spezielle profile für 2D und 3D machen möchtest?

Ok,viel glück.

tjo übrigens danke für den tip mit dem unlock thread da scheint ja alles drinn zu stehen was man braucht und worauf man acht geben muß ;)

werde dann sobald die karte eingetrudelt ist bescheid geben obs hingehauen hat oder nicht ;)

Zuletzt bearbeitet:
Die Sapphire DualFan hat vom Werk aus auf dem zweiten BIOS eins mit den 1536 Shadern. Hat bei mir auch geklappt. Hab bisher nur nooch nicht getestet damit!

Die Sapphire DualFan hat vom Werk aus auf dem zweiten BIOS eins mit den 1536 Shadern. Hat bei mir auch geklappt. Hab bisher nur nooch nicht getestet damit!

quatsch hab die karte auch und bei mir ist auf beiden bios plätzen das selbe standart 6950 bios mit 1408 shadern. ohne bios flash ändert sich da garnichts.

Das macht er ja schon bei der Sapphire Toxic 6950.Sie hat ab werk alle 1536 Shaders frei.

sagt mal welchen alternativen kühler würded ihr den für eine 6950 empfehlen meine powercolor dualfan ist mir irgendwie viel zu laut im vergleich zu meiner 5850 zuvor ?

danke

quatsch hab die karte auch und bei mir ist auf beiden bios plätzen das selbe standart 6950 bios mit 1408 shadern. ohne bios flash ändert sich da garnichts.

Gut das ich das schon ausprobiert hab und es bei mir klappt ;) :asthanos:

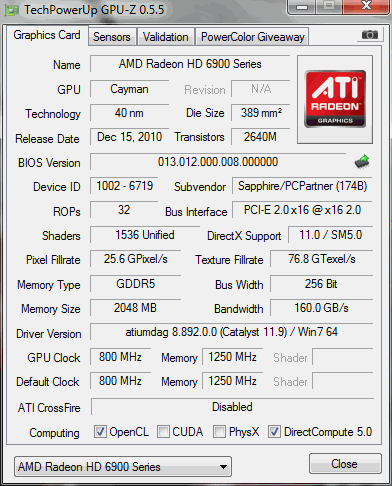

Siehe GPU-Z Screen.

Der erste ist mit dem Schalter auf Position 1. Der zweite mit dem Schalter auf Position 2. Ist alles so wies von Sapphire kommt. Ist eine DualFan Lite Retail mit 2GB.

Folgendes Video bzw dessen Beschreibung sagt das selbe aus.
People, this card comes with the 6950 and 6970 bios.:)

If you change the switch position and then look in the gpu-z you will see the shaders unlocked. you don't have to flash anything, just change the switch and encrease the clocks manually.

For me, this is the best card EVER!!!!

I hope you all read this!!


Anhänge

  • 1.gif
    24,1 KB · Aufrufe: 132
  • 2.gif
    24,2 KB · Aufrufe: 120
Zuletzt bearbeitet:
Sooo, hab grad mal die Sapphire 6950 Dirt 3 Edition bestellt, mal gucken ob sie wirklich nur durch umlegen des Schalters zur 6970 wird, ich gebe feedback welche Revision ich bekommen habe und ob's klappt. Wäre ja echt der Oberhammer :banana:

Bei HD6950 im Referenzdesign Unlock immer möglich?

Hallo,
ist bei den HD6950 im Referenzdesign der Unlock immer möglich? Mir ist es wichtig, dass ich sie auf das Niveau der 6970 oder höher bringe (Benchmarking).

Danke.

Zuletzt bearbeitet:
Funktioniert das bei der Toxic immernoch oder ist das auch unterbunden worden?

Hallo,
ist bei den HD6950 im Referenzdesign der Unlock immer möglich? Mir ist es wichtig, dass ich sie auf das Niveau der 6970 oder höher bringe (Benchmarking).

Danke.

Die Frage ist im Sammelthread besser aufgehoben, von daher hab ich sie eingefügt.

Ansonsten ist Crossposting eigentlich nicht erwünscht, du hast doch im http://www.hardwareluxx.de/community/f14/hd6950-lock-und-unlock-liste-laberthread-830206.html schon deine Frage gestellt und dort stehen auch die Antworten auf deine Fragen. Rev 1 lässt sich immer unlocken, beim Rest nur zu einer gewissen Chance. ;)

Verstehe nicht ganz. Überall wird geschrieben, dass die Referenzmodelle sich immer unlocken lassen... bin verwirrt ^^

Sooo, also ich kann jetzt was Karl Eduard bzgl. des Schalters gesagt hat. Ich habe nun auch ganz ohne Bios-Modding meine 6950 mittels umlegen des Schalters zur 6970 gemacht, zumindest was die Freischaltung der Shader betrifft. Ich werde jetzt mal probieren wie hoch die Karte im Takt geht.

Sooo, also ich kann jetzt was Karl Eduard bzgl. des Schalters gesagt hat. Ich habe nun auch ganz ohne Bios-Modding meine 6950 mittels umlegen des Schalters zur 6970 gemacht, zumindest was die Freischaltung der Shader betrifft. Ich werde jetzt mal probieren wie hoch die Karte im Takt geht.

was ein mist. meine hat auf beiden bios'en das 6950er bios drauf und ich kann meine auch nicht freischalten :'( hab wohl ein "schlechtes" exemplar erwischt.
