[Sammelthread] AMD Radeon R9 290X (Hawaii XT) Sammelthread + FAQ - Bei Fragen Startpost lesen

AMD Radeon R9 290X (Hawaii XT) Sammelthread​


Impressionen der Karte:







Technische Daten der Radeon R9 290X


  • Chip = Hawaii XT
  • Fertigung = 28 nm (TSMC)
  • Transistoren = 6,2 Milliarden
  • Die-Größe = 438 mm²
  • Chiptakt = Maximal 1000 MHz Turbo-Takt
  • Shadertakt = Maximal 1000 MHz Turbo-Takt
  • Speichertakt = 1250 MHz
  • Speichergröße = 4096 MB
  • Speichertyp = GDDR5 (Hynix - wie bei der 7970 GHz, aber mit 5 Gbps @ 1,35V)
  • Speicherinterface = 512 Bit
  • Speicherbandbreite = 320 GB/s
  • Shader Model = 5.0
  • DirectX = 11.2 unter Windows 8.1 (Unterstützt damit herstellerunabhängiges Stereoscopic 3D)
  • Shader-Einheiten = 2816 (1D)
  • Texture Mapping Units (TMUs) = 176
  • Raster Operations (ROPs) = 64
  • Rechenleistung Single Precision (SP) (MADD) = Maximal 5,632 TFLOPs
  • Rechenleistung Double Precision (DP) (MADD) = Maximal 1,408 TFLOPs (1/4 SP)
  • Pixelfüllrate = Maximal 64 GPixel/s
  • Texelfüllrate = Maximal 176 GTexel/s
  • Leistungsaufnahme 3D = 231 Watt - 307 Watt (Messungen HT4U - Quiet & Uber-Mode)
  • Leistungsaufnahme 2D = ~2,6 Watt (Zero Core), 20 Watt im Idle (Messung HT4U)
  • Versorgung über einen 1x 8-Pin und 1x 6-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 2 x DVI (Dual-Link), 1 x DisplayPort 1.2, 1 x HDMI 1.4
  • Hinweis: Multi-Monitoring = Es werden Adapter mitgeliefert
  • Hinweis: Je nach Taktraten können Rechenleistung SP und DP, Pixelfüllrate und Texelfüllrate sowie Stromverbrauch abweichen. Es gibt bei Hawaii keinen festen Basistakt. PowerTune 2.0 sieht einen maximalen Takt von 1000 MHz vor. Wenn das Temperature-Target von 95 °C bei maximal 40% Lüfterdrehzahl im "Quiet-Mode" nicht gehalten werden kann, so senkt sich der Takt der Karte schrittweise ab. Im "Uber-Mode" liegt die Maximaldrehzahl bei 55% und auch die TDP wird erhöht, damit der Turbo-Takt quasi durchgängig gehalten werden kann.
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Reviews zur Karte:

Einzelkartentests - Non-Referenz-Design:
  • deutsch:
  • englisch:



Geizhals Links:


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier

Aktuelle finale Treiber

Offizieller R9 290X-Launchtreiber: AMD Catalyst 13.11 Beta 6

Windows XP x86/x64, Windows Vista x86/x64 und Windows 7 x86/x64:
klick mich


Tools:
Grafikkarten Analyse Tool GPU-Z hier

AtiTool zum OC der GraKa hier

MSI Afterburner hier

Sapphire TriXX GPU Tweak Utility hier


DX11 Benchmarks / Techdemos:



FAQ (Frequently Asked Questions):

Brauche ich nun unbedingt ein Mainboard mit PCI-E 3.0?

Laut dem Test von VR-Zone bringt der PCI-E 3.0 Slot zumindest bei der Radeon 7970 keine Leistungssteigerung. Damit muss man für eine Grafikkarte nicht extra umrüsten. Tests zur Crossfire Performance sind noch nicht verfügbar. Ein Skalierungstest für die R9 290X wird verlinkt, sobald verfügbar.


Wie laut ist die Karte?

Im Idle-Betrieb messen wir eine Lautstärke von 36,5 dB(A) und damit liegt die Radeon R9 290X im Mittelfeld. Einzig die Dual-GPU-Grafikkarten stechen hier negativ hervor. Wie immer entscheidend, auch bei der Lautstärke, ist der Last-Betrieb. Hier messen wir einen Wert von 51,8 dB(A) im "Quiet-Mode", durch den sich die R9 290X etwas von der GeForce GTX TITAN mit 52,8 dB(A) und der Radeon HD 7970 GHz Edition mit 53,6 dB absetzt. Insgesamt hinterlässt die Kühlung im "Quiet-Mode" also einen durchaus positiven Eindruck.



Lastlautstärke in Videos:

ComputerBase - R9 290X Lautstärke gegen GTX TITAN, GTX 780 und HD 7970 GHz Edition



Wie hoch sind die Temperaturen der Karte?

Die Temperaturen bewegen sich bei sehr guten 33°C im Idle und hohen 94°C unter Volllast, was den, zu Gunsten der Lautstärle auf 40% begrenzten Lüfterdrehzahlen im "Quiet-Mode" geschuldet ist. Die Karte ist allerdings für diese Lasttemperaturen ausgelegt, sodass dies auch im CrossFireX-Betrieb nicht problematisch ist.




Wie hoch ist der Stromverbrauch?

Hinweis: Die Verbrauchsmessungen (Karte only) stammen von HT4U -> klick

Die Radeon R9 290X hat einen Idle-Stromverbrauch von um die 20 Watt, was ein guter, aber nicht herausragender Wert am Markt ist.
Unter Spielelast nimmt die Karte (HT4U-Testmuster) im "Quiet-Mode" ~ 231 Watt auf - mit "Uber-Mode" sind es sogar knapp 307 Watt; der mit abstand höchste Verbrauchswert für eine SGPU-Karte.
Hier die Messungen (gesamtes System) von HardwareLUXX:



"Die Radeon R9 290X präsentiert sich im üblichen Rahmen für eine moderne Grafikkarte und so kommt das Gesamtsystem auf eine Leistungsaufnahme von 106,9 Watt. Großes Einsparpotenzial ist bei einer Single-GPU-Karte nicht mehr vorhanden, denn Takt und Spannung werden hier schon extrem heruntergefahren. Erst eine kleinere Fertigung der GPUs verspricht hier eine Verbesserung. Bei zwei Karten in einem CrossFire hat AMD bereits in der Vergangenheit bewiesen, dass man hier auf dem richtigen Weg ist - dies beweist man auch mit den beiden Radeon R9 290X im CrossFire die auf 111,4 Watt kommen.

Unter Last muss die Radeon R9 290X dann zeigen, wie gut sie wirklich ist - allerdings ist eine Beurteilung auch hier erst möglich, wenn auch die Performance mit in die Betrachtung einbezogen wird. 416,9 Watt sind im Gesamtsystem für eine Single-GPU-Karte ein neuer Negativ-Rekord. Der Stromverbrauch ist allerdings auch einer der Punkte, die wir mit der Umstellung des Testsystems in Angriff nehmen wollen. Sparsam ist die Radeon R9 290X aber in jedem Fall nicht. Dies gilt natürlich auch für das CrossFire-System bestehend aus zwei dieser Karten, das auf 667,1 Watt kommt."

Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!


Passt die Karte in mein Gehäuse?

"Das PCB der AMD Radeon R9 290X misst in der Länge 26,7 cm. Da der Kühler noch einige Millimeter übersteht, kommt die Karte auf eine Gesamtlänge von 27,5 cm."


Wie gut läßt sich die Karte übertakten?

"Zum einen wechselten wir für diesen Versuch vom geschlossenen Gehäuse des Testsystems in einen offenen Aufbau. Zusätzlich haben wir einige Voreinstellungen vorgenommen, wie beispielsweise die Lüfterdrehzahl auf 80 Prozent gesetzt. Damit wird auch klar, dass die Radeon R9 290X bei der Lautstärke kaum zu überhören sein wird, allerdings ging es uns nun darum die maximale Performance aus der Karte heraus zu holen. Letztendlich erreichten wir einen GPU-Takt von 1.100 MHz und einen Speichertakt von 1450 MHz. Dies alles lief gerade so eben stabil bei einer Temperatur von 94 °C. Jede weitere Erhöhung des Taktes sorgte dafür, dass die Karte selbst bei 80 Prozent Drehzahl des Lüfters heruntertaktete."

Overclocking im Test

Was hat es mit der ASIC Qualität auf sich?

GPU-Z kann nun seit Version 0.5.8 die Güte eurer GPU in Form einer "ASIC Qualität" in Prozent anzeigen. Dabei bezieht sich diese Qualität besonders auf die Leckströme eures Chips, d.h. sie wird aus der VID bestimmt.
Hilfreiche Beiträge zum Thema (Berechnung, Einschätzung der R9 290X): AMDs Statement zu den Werten ; Berechnungsbeispiel
Umrechner Hex<->Dez


Die Performance:

Hier findet ihr eine kleine Auswahl von unseren Benchmarks um euch erstmal einen Überblick zu verschaffen, wo sich die Karte Leistungstechnisch einordnet. Alle weiteren Infos und Benchmarks findet ihr im HardwareLUXX Artikel zur Radeon R9 290X!

Synthetische Benchmarks





Game Benchmarks






Andere Kühllösungen

Kompatible Axialkühler:
Arctic Cooling - Accelero Xtreme III + Accelero Hybrid
Prolimatech - MK26



Erhältliche WaKü-Blocks für die R9 290X:

AquaComputer: -

EK-Waterblocks: EK-FC R9-290X : Kupfer (+Plexi) , Acetal, Nickel (+ Plexi), Acetal + Nickel, (Original CSQ) - Nickel (+ Plexi).

Preise im eigenen Webshop: ~ 93€ (kompakte Variante) bis ~ 105€ (lange Variante)



Montageanleitung EK-FC R9-290X


EK-FC R9-290X Backplate - Black (26,38€):




Koolance: -

Watercool: -


Siehe auch:



Allgemeine Hinweise

Dies ist ein Sammelthread für die Radeon R9 290X. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (HD 7970 und GTX TITAN uvm.) angemessen.

Um das Geflame, Gespame oder sonstige Unannehmlichkeiten zu minimieren wird gebeten, im Falle eines Verstoßes gegen die Forenregeln den „Beitrag-melden“ - Button (
) zu benutzen!
Solche oder nicht themenbezogene Beiträge werden dann entfernt. Ggfls. können mehrmalig auffällige User auch aus dem Thread ausgeschlossen werden.

Gruß
Die Moderation des Grafikkarten-Unterforums

Zuletzt bearbeitet:
ui 1,3ghz sind schon gefallen? Dachte ich wäre mit meinen 1220 ganz gut dabei *g* was ich so gelesen habe ist bei vielen schon bei 1150 ende. Hätte daher gesagt zwischen 1100 und 1250 liegen die meißten Karten.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Die zweite Austauschkarte hat zum Glück kein Spulenfiepen. Geräusche sind zwar vorhanden, aber eher ein leises Surren und aus dem Gehäuse kaum raus zu hören. Irgendwann übertrifft dann der Lüfter so oder so alles ;) Das war bei der ersten Karte nicht der Fall... Waküumbau ist auch schon erledigt. Konnte mich also überzeugen lassen das es auch noch gute Karten gibt!

Gesendet von meinem Nexus 4 mit der Hardwareluxx App

Und wie viel kannst du jetzt mehr übertakten anstatt dem Luftkühler ?

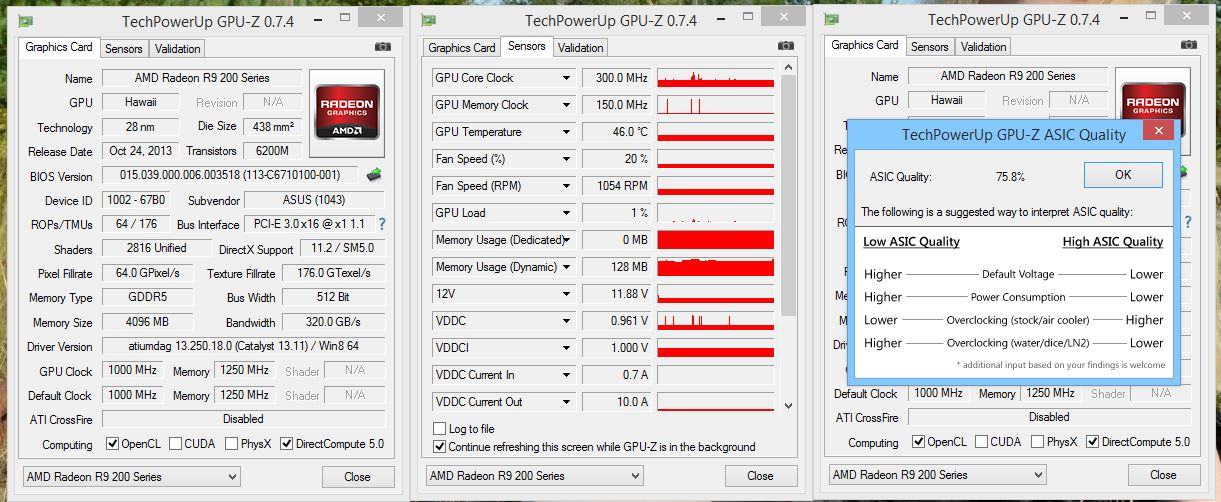

Kann ich erst am WE testen... Bei ner ASIC von 71% erwarte ich nicht viel aber das ist mir auch egal. Werde alles probieren. Undervolten, Maximaltakt bei Standardspannung sowie Maximaltakt mit Spannungserhöhung. Aber die Standardturbine geht echt gar nicht. Am hinteren Luftauslass verbrennt man sich fast die Pfoten wenn man länger anfässt...

Die Asic sagt nix aus, KANN zwar Tendenzen zeigen, aber letztendlich ist der Wert nichtssagend. Habe auch "nur" eine Asic um 75% und meine läuft 1,22ghz mit +100mv. Find ich jetzt nicht so vernichtend :)

Genau, die Karte ist so oder so schnell genug. Etwas übertakten geht immer und fertig. Ich bin nur echt froh, dass die Karte nicht so extrem kreischt wie die davor... Meine sieht jetzt aus wie die geplante Wakülösung von Powercolor inkl. Backplate. Sieht bestimmt sexy aus im geschlossenen Gehäuse :fresse:

Also hast du auch den EK Block?
Kannst du mal unter Last die Differenz zwischen Chip- und Wassertemperatur messen?
Bisher hängt das bei fast allen Wasserkühlern bei ca. 20°C fest.

hehe die Kühlleistung zählt und dann zeigt die Hawaii GPU was sie kann :)

Also hast du auch den EK Block?
Kannst du mal unter Last die Differenz zwischen Chip- und Wassertemperatur messen?
Bisher hängt das bei fast allen Wasserkühlern bei ca. 20°C fest.


Kann ich bestätigen. Ich habe mit meinem AC Kühler auch gute 20°C Differenz.

Ja, ist der EK Block. Wie wechsel ich am besten eine Grafikkarte ohne das ganze Wasser abzulassen? Die Schläuche vor und hinter der Karte abklemmen? Bei Caseking oder Aquatuning gabs doch mal so kleine Schraubzwingen, die könnte ich jetzt brauchen...

lass das wasser doch eben soweit ab, dass die graka nicht mehr unter wasser steht. Würde da nichts abklemmen, denn das ist mit sicherheit a) nicht dicht und b) nicht gesund für den Schlauch.

100mv haben meiner gigabyte von 1150 auf 1220 verholfen, also nicht sooooo die Welt :)

Muss ich erst wieder ausloten, mit den standardmässigen 1,15v kam ich hier nur auf rockstable 1125.
Dafür hat dieser "über"-Modus jetz wenigstens eine nenneswerte Funktion bekommen.

Hehe, ach mit wasserkühlung sind für mich verschiedene Biosversionen uninteressant --> immer vollgas^^

Nö, das versucht hier ne Balance zwischen Stromverbrauch, Leistung und Materialverschleiss zu halten.
Kriecht auch so nicht gerade auf dem Zahnfleisch, ausserdem mag ich das Gefühl noch Reserven zu haben:fresse2:

also asus-dings wieder deinstalliert und im CCC kurz&trocken 1200/1500 eingestellt. Metro-Bench läuft 10x durch, guter Start
edit: Bockmist, nach dem dritten oder vierten Neustart sind die Spannungen wieder @default

Zuletzt bearbeitet:
Nö, das versucht hier ne Balance zwischen Stromverbrauch, Leistung und Materialverschleiss zu halten.
Kriecht auch so nicht gerade auf dem Zahnfleisch, ausserdem mag ich das Gefühl noch Reserven zu haben:fresse2:

also asus-dings wieder deinstalliert und im CCC kurz&trocken 1200/1500 eingestellt. Metro-Bench läuft 10x durch, guter Start
edit: Bockmist, nach dem dritten oder vierten Neustart sind die Spannungen wieder @default

Hört sich gut an was für eine Asic.

76, laut GPUz lagen so 1.18-1.22 Volt an.
Glaub ich werde mal meinen Stromzähler dranhängen und jetz doch mal sehen was das Teil so könnte.

So, mehr geht nicht



@stock liegen so 1.13-1.16 Volt an, macht nen realen Unterschied von 130 W
Hab versucht Paracel Storm zu spielen und gleich wieder aufgehört:rofl:

Zuletzt bearbeitet:
Mit was für Einstellungen lasst ihr z.b. unigine heaven 4.0 laufen, damit ich mal einen Vergleich habe?!
Bei mit sind es auch ca. 20 grad Unterschied zur Wassertemperatur mit dem EK Kühler. Eher 2-3 weniger. Aber max 46 grad bei BF 4 bei 1100mhz im Moment sind ganz gut. Taktet ihr alle mit dem CCC, Afterburner oder gibt es noch was anderes? Die verlinkte sapphire trixx kacke unterstützt nicht mal die r290er...

Gesendet von meinem Nexus 4 mit der Hardwareluxx App

Also das oben war ein Witz, ich habe nicht wirklich vor die Karte so zu betreiben. Grafik-Einstellungen im ccc alle auf "Standard" bzw. "Anwendungseinstellungen verwenden", CPU@stock. Getaktet hab ich mit ASUS GPUTweak (und dabei das Fenster schön weit offen gehabt).
Glaube dafür braucht man ne Graka mit ASUS-bios(?) und umgekehrt kann ich die Spannungen auch nicht mit MSI Afterburner verstellen, das wird wohl von den meisten benutzt. Ohne die Voltagen zu verändern komme ich gut mit AMD Overdrive im CCC aus, macht bei mir 1125/1375 bei 50-54°.

Hallo Leute,

ich habe ein kurze Frage bzgl. der Stromversorgung dieser Karte. Diese hat ja einen 6-pin und einen 8-pin Anschluss. Muss ich beide verwenden um die Karte ausreichend mit Strom zu versorgen?
Es sollen in einem System 3 dieser Karten betrieben werden, nur sehe ich, das die meisten Netzteile meist 2x 6-pin und 2x6pin(+2) besitzen...das haut ja dann nicht hin...

Du musst zwingend alle Anschlüsse mit Strom versorgen, sonst läuft die Karte nicht. Für Tri-Fire brauchst du sowieso ein Netzteil mit mehr als 1KW, die haben dann oft auch genug Anschlüsse.

76, laut GPUz lagen so 1.18-1.22 Volt an.
Glaub ich werde mal meinen Stromzähler dranhängen und jetz doch mal sehen was das Teil so könnte.

So, mehr geht nicht



@stock liegen so 1.13-1.16 Volt an, macht nen realen Unterschied von 130 W
Hab versucht Paracel Storm zu spielen und gleich wieder aufgehört:rofl:

Mach ich was falsch, habe den Benchmark mit den gleichen Presets laufen lassen und habe gut 500 Punkte weniger. Gut, meine 290x läuft aktuell auf 1100/1250, CPU ist 4770k @ 4.5ghz. Oder macht hier lediglich die Übertaktung der GPU soviel aus?

Nochmal zum EK Waterblock.

Habe jetzt 30 min. Furmark laufen lassen und einmal Unigine Heaven gebencht.

Bei 29.5°C Wassertemp, hat der Chip 46°C. VRM1 = 51°C und VRM2 = 36°C

Zuletzt bearbeitet:
