[Sammelthread] AMD RX VEGA Sammelthread + FAQ

Os · 29.09.2018

zipman schrieb:
Zum Lüftertausch bei der Liquid Edition kann ich nur den NOCTUA NF-A12x25 PWM empfehlen, der bringt die gleiche Leistung, ist aber kaum hörbar. Hatte auch einen Bequiet Silentwings 3 High-Speed probier und einen Noctua NF-F12 industrial PPC 2000, beide bringen aber nicht die kühleistung. Bzw. der Bequiet hat komplett versagt.

Gut zu wissen. Den wollte ich mir eigentlich auch drauf machen, wenn er denn mal als chroma kommt. Was hast Du denn als mini-Adapter genommen, kannst mir den Shoplink geben? Ich nehme an, einmal Verlängerung schwarz von Noctua muss man auch nehmen?

TermyD · 30.09.2018

Guten Morgen,

ich habe meinen neuen PC im April aufgebaut, die Details zum PC aus der damaligen Kaufberatung findet ihr hier . Die Kiste rennt prima und ich bin sehr zufrieden

Eigentlich ist der PC aber nur "halb" fertig, wollte jetzt im Herbst eine DIY Wakü aufbauen nur fehlt mir im Moment leider etwas die Zeit :heuldoch:

Also was kann man da Besseres tun, als sich zwischendurch ein wenig ans optimieren der Kiste zu machen, diese Woche war die Vega 64 dran.

Igor von Tomshardware.de hat vor einiger Zeit einen guten Artikel zum Hotspot, der WLP und Montagehinweise für den Kühler veröffentlicht. Falls den jemand noch nicht kennt, hier der Link AMD Radeon RX Vega, der ominöse Hotspot und das richtige Auftragen von Wärmeleitpaste - Toms Hardware Deutschland

Also hab ich mich -auch inspiriert durch die WLP Tausch und Optimierungs-Ergebnisse hier im Forum- dran gesetzt und gestern die WLP auf meiner Vega64 Ref Karte erneuert.

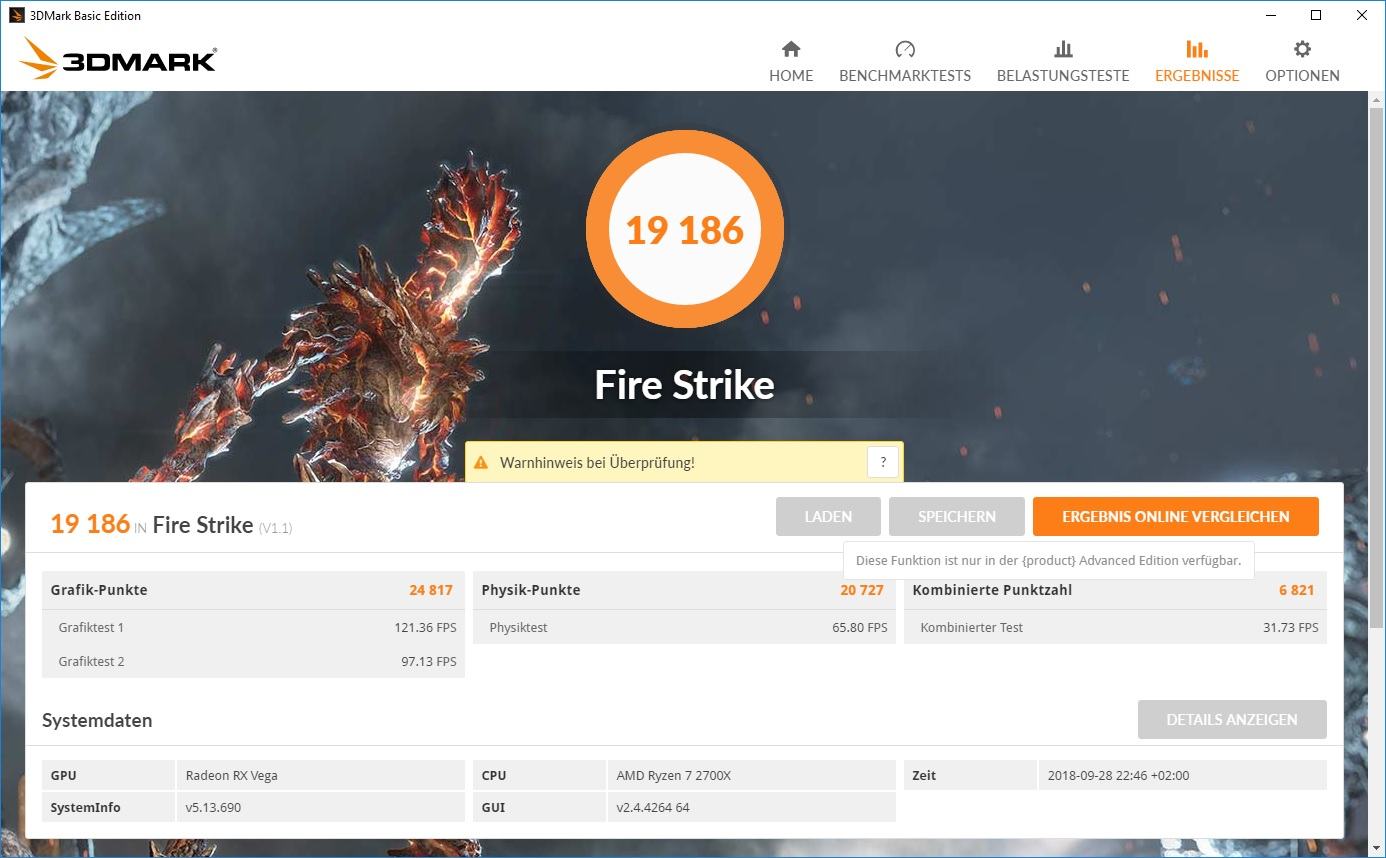

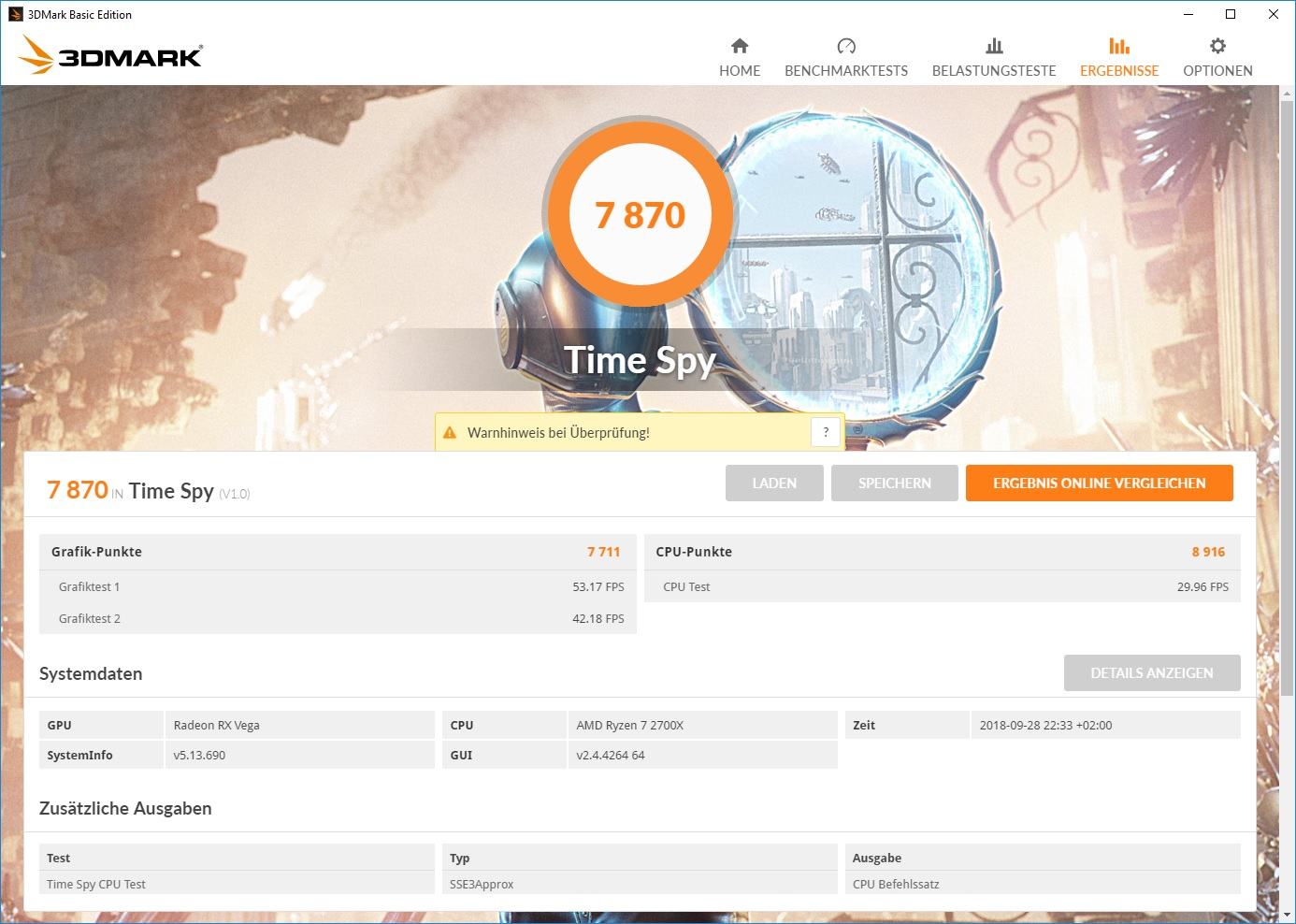

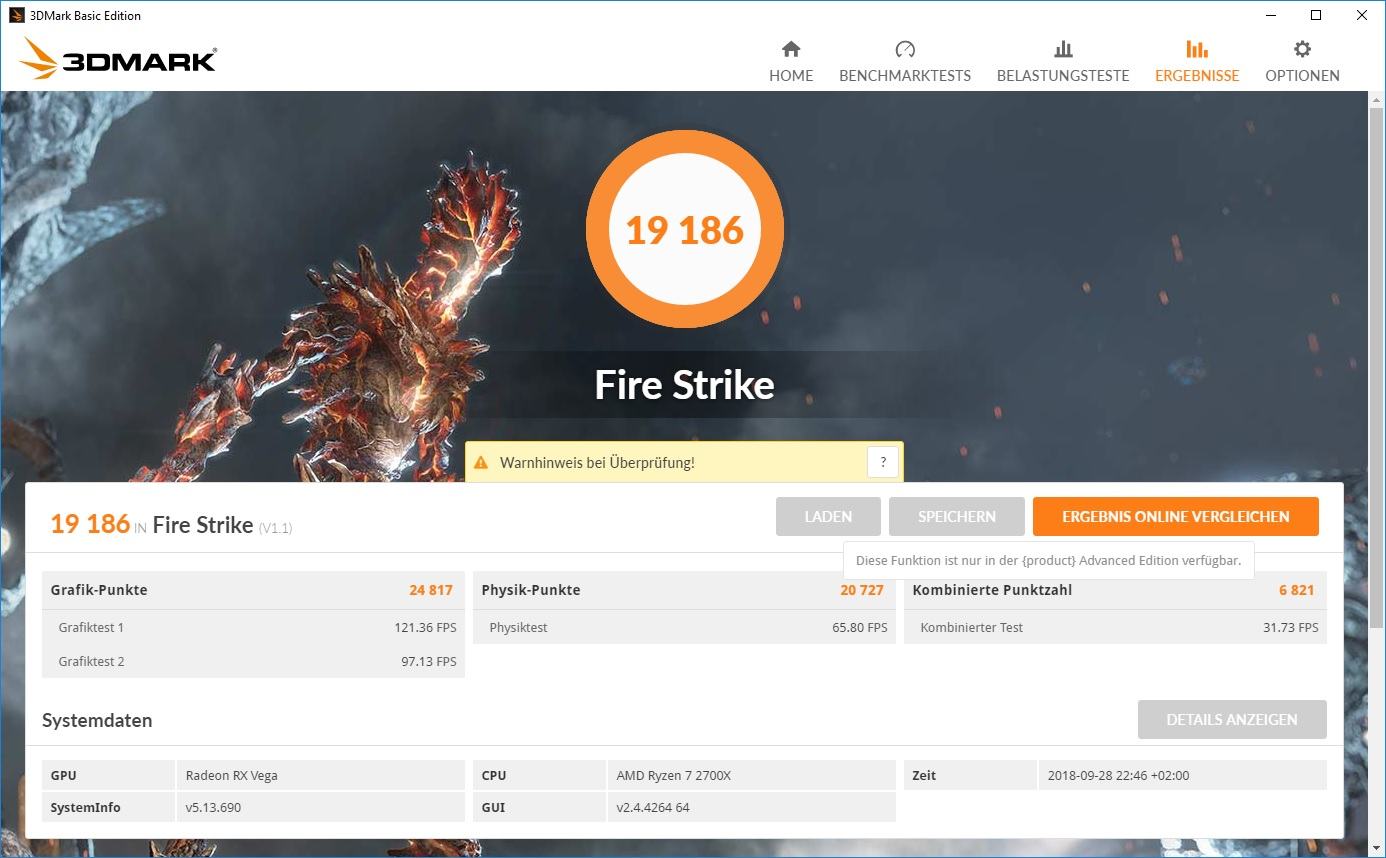

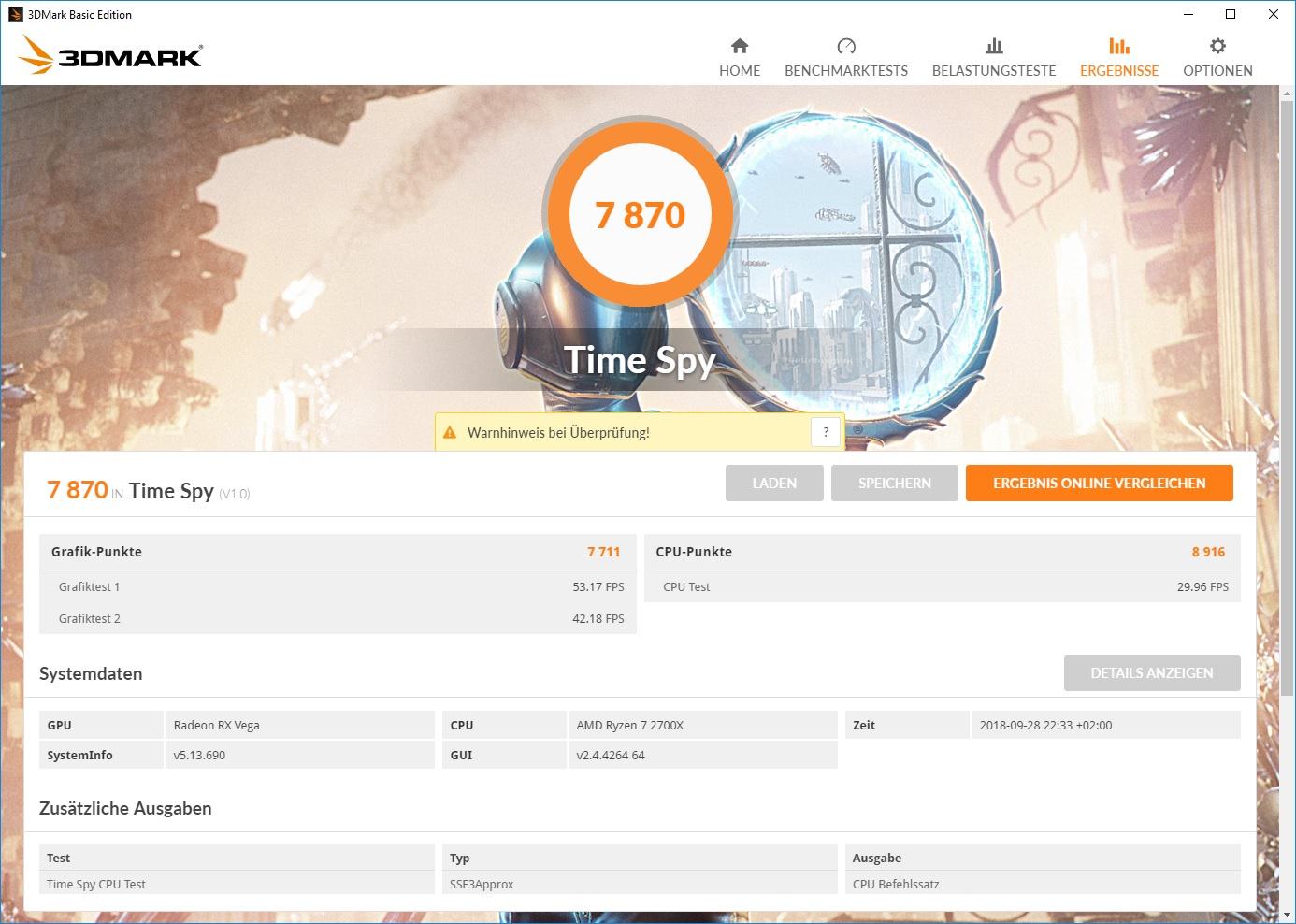

Dazu habe ich erst eine Runde 3D Mark Benchmarks auf den Wattman Profilen "Strom sparen", "Ausgewogen", "Turbo" und mit einem "Eigenem Profil" durchgeführt. Die Ergebnisse zu den GPU, HBM und Hotspot Temperaturen sowie einiger weiterer Angaben habe ich mit HWInfo64 protokolliert.

Ich hab vorher noch nie eine Grafikkarte demontiert, war ehrlich gesagt etwas nervös das da nichts falsch läuft :fresse:

. Aber Dank google und YT findet man doch einige nützliche Tips und Hinweise.

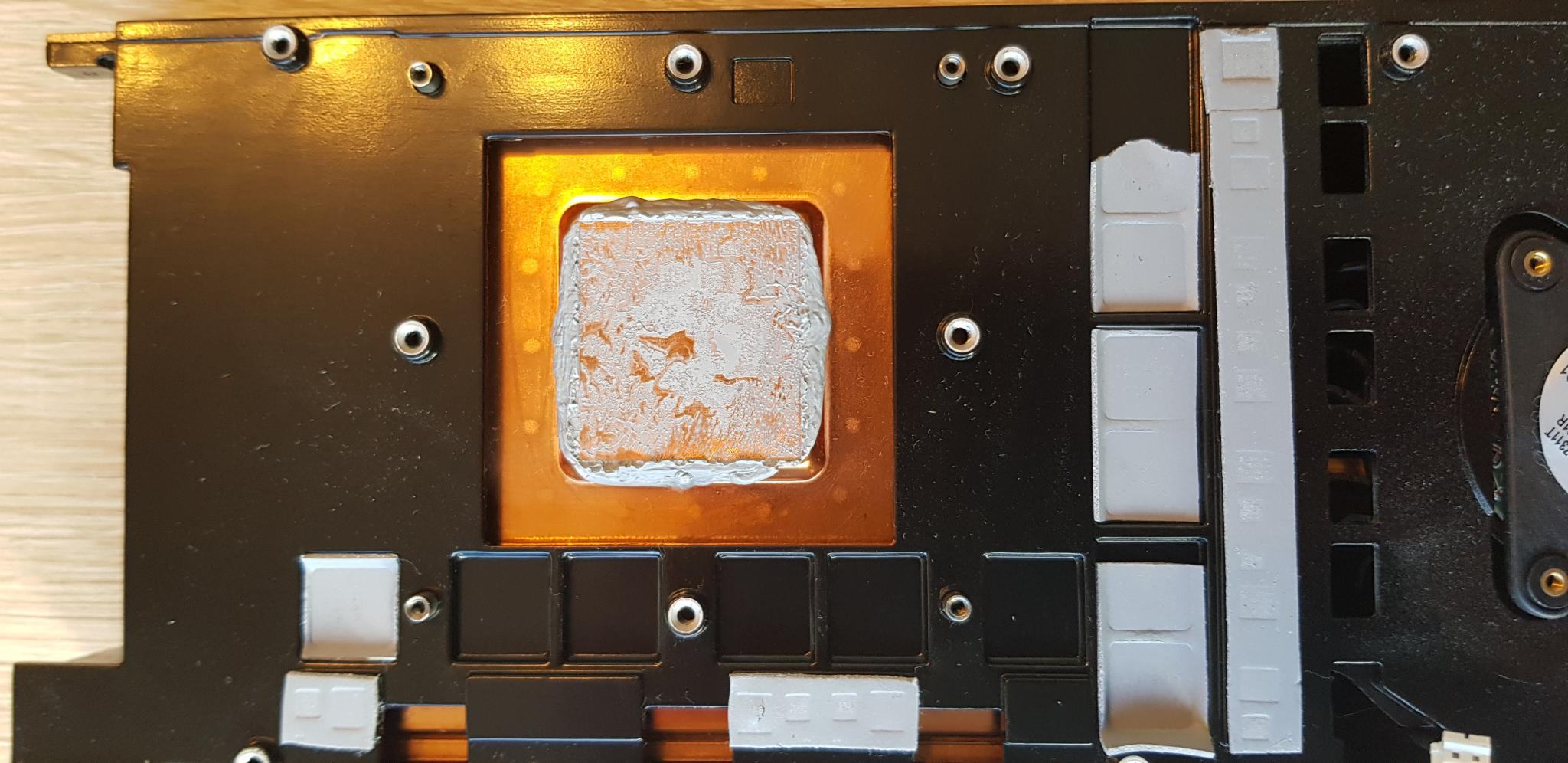

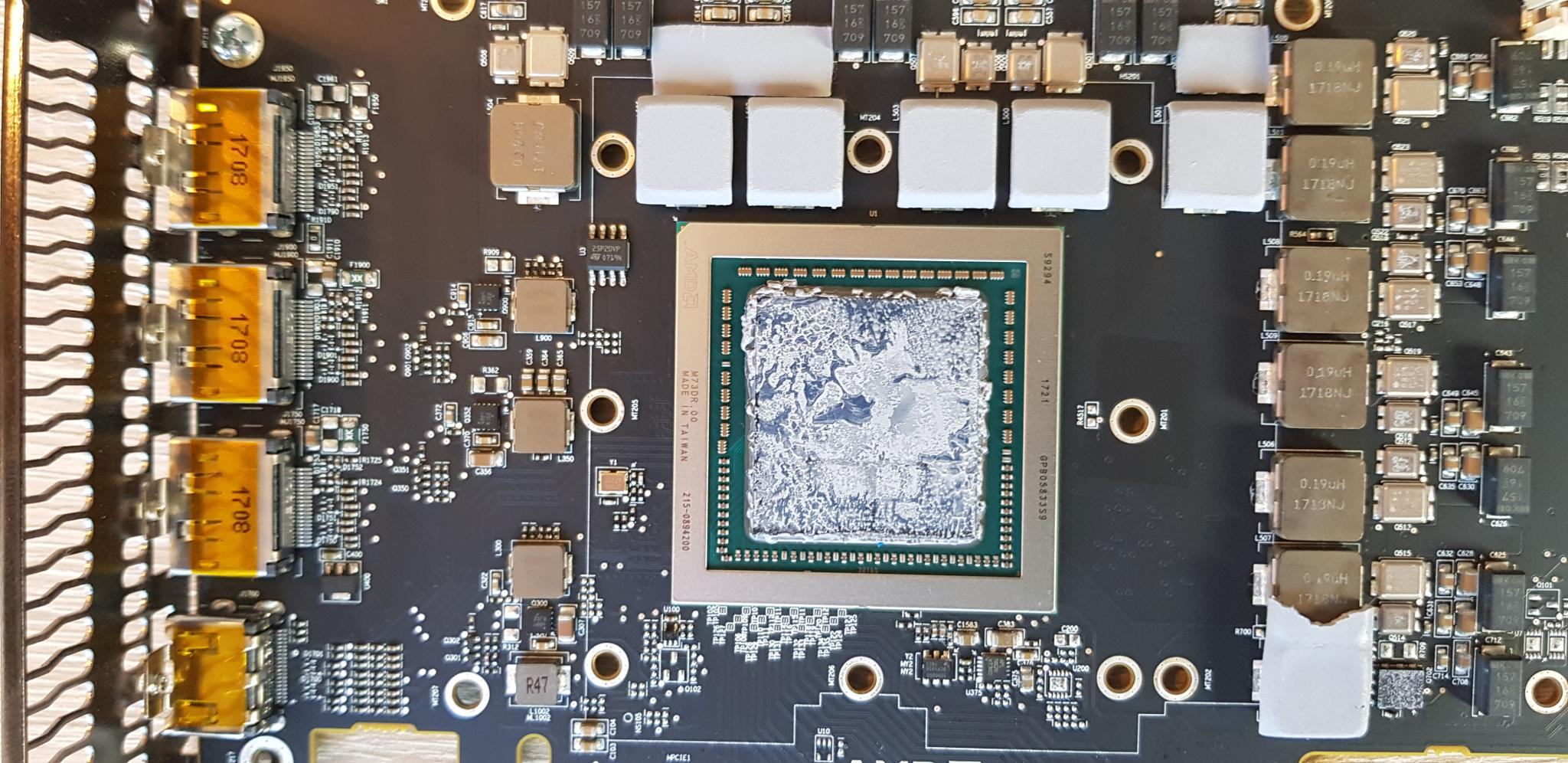

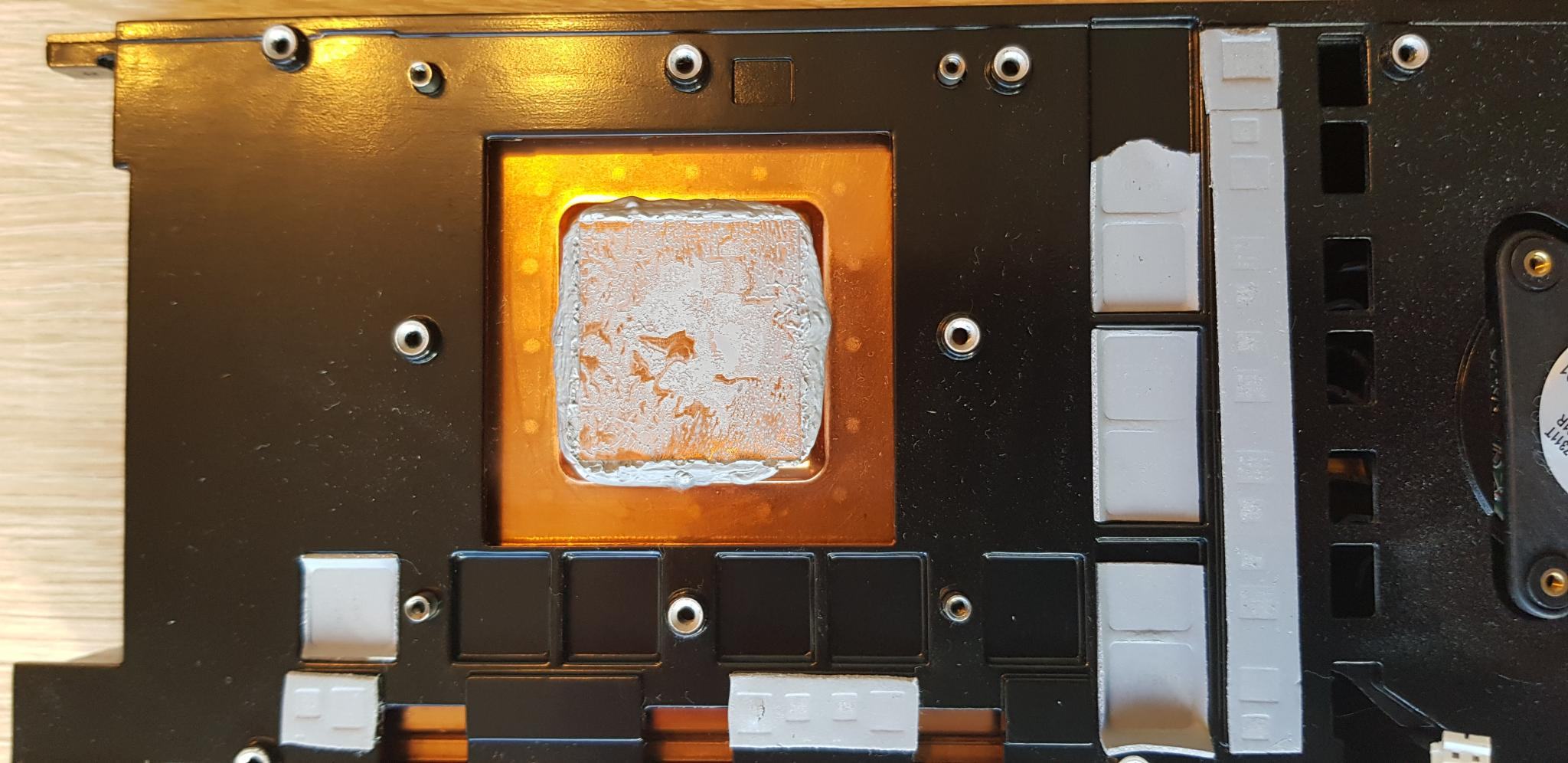

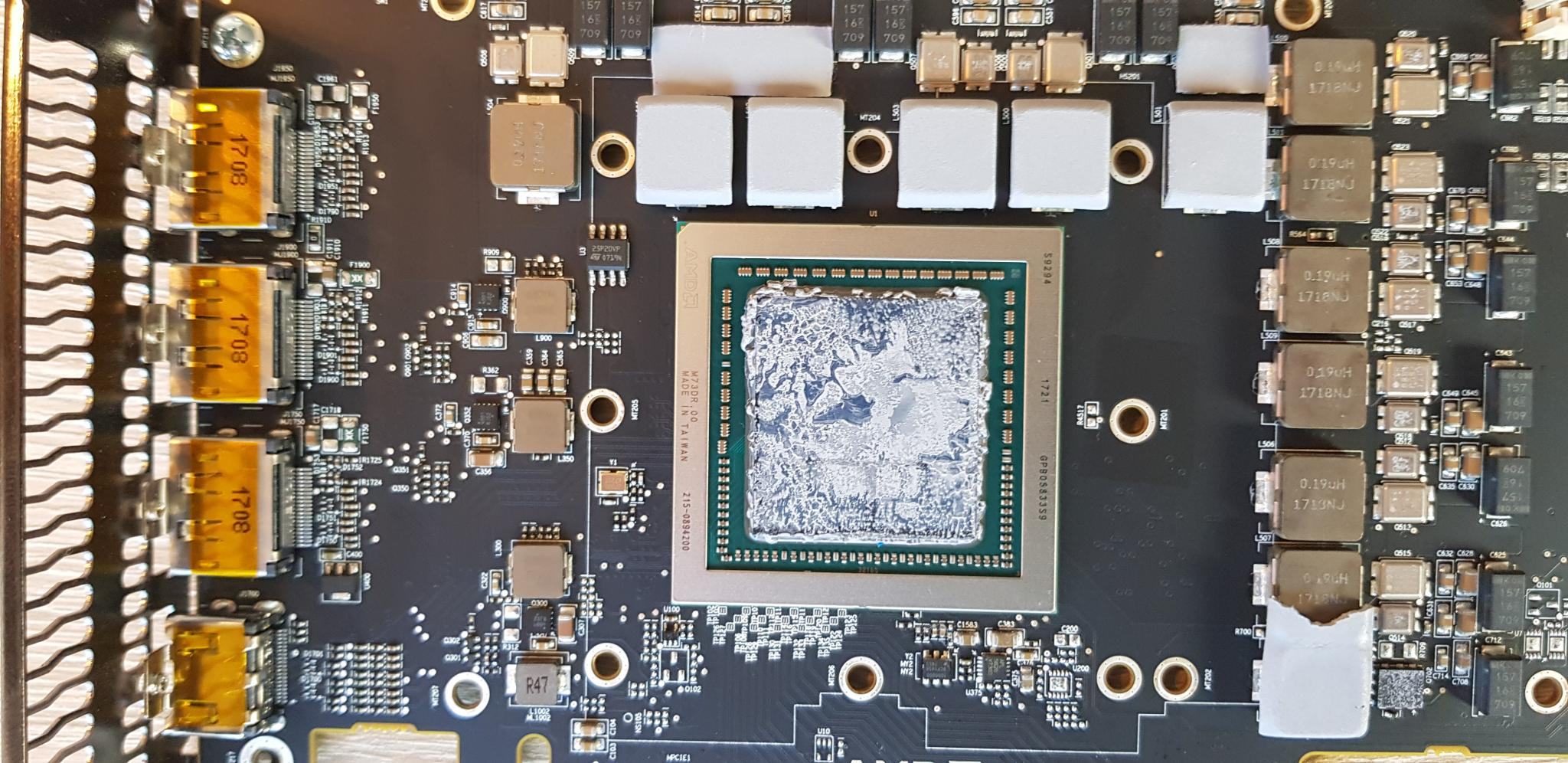

Auseinander gebaut sah die Karte dann so aus:

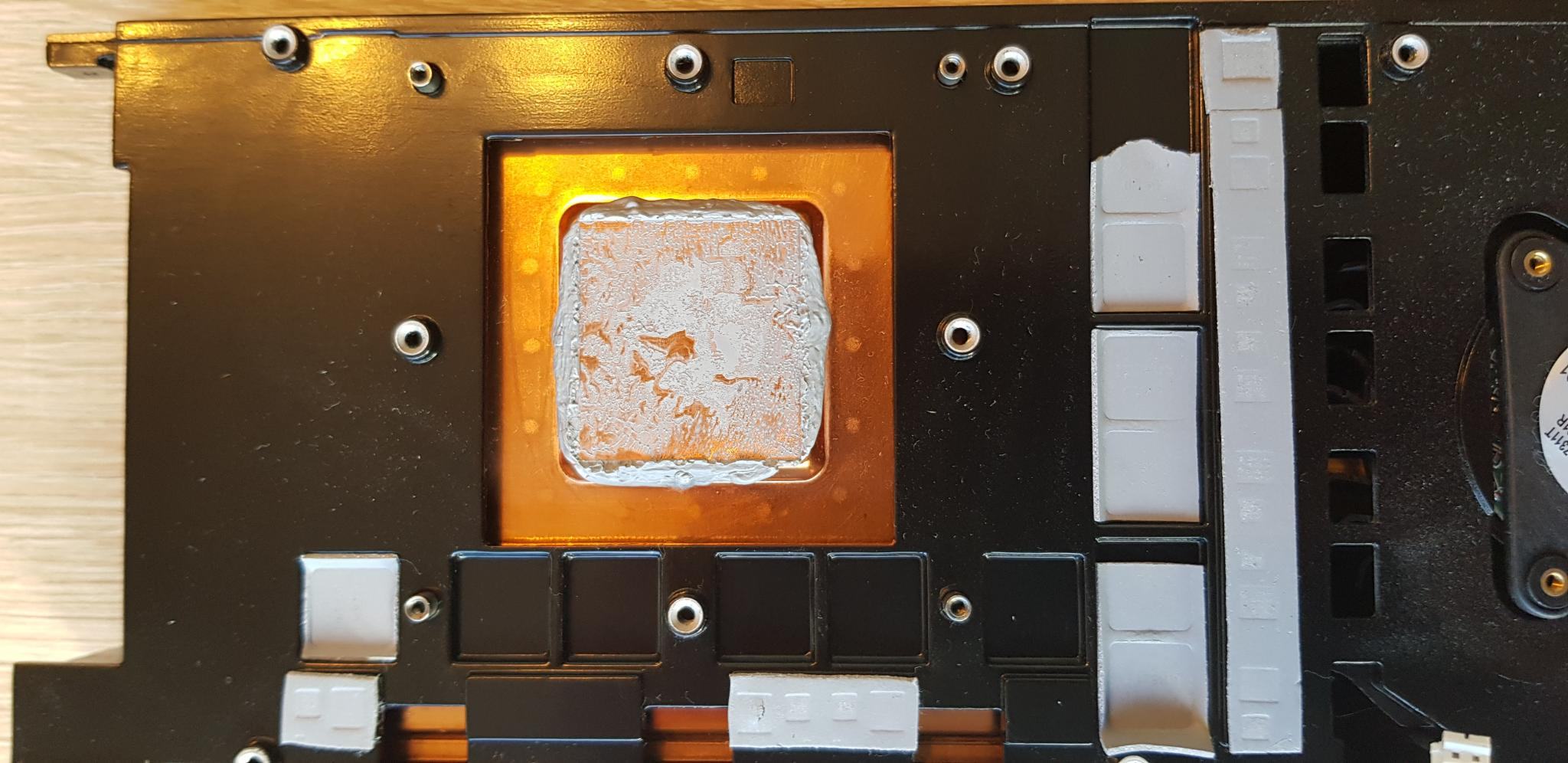

Wie auch bei anderen Usern war die alte WLP auf der Vega 64 sehr bröselig und fiel mir fast entgegen :confused:

Ob die GPU wirklich nicht vollständig mit WLP versorgt war oder das durch die Demontage so aussieht kann ich nicht sagen.

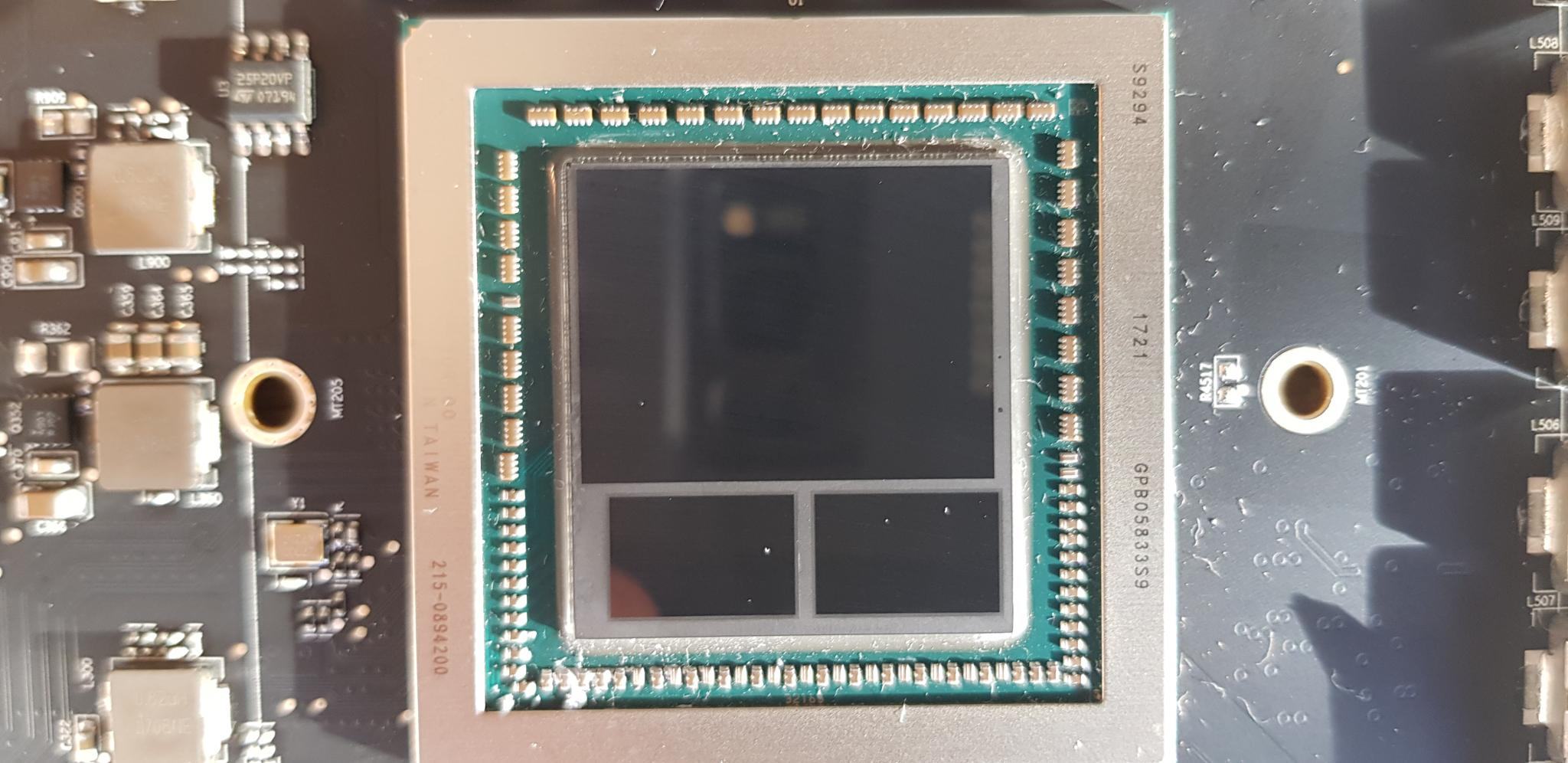

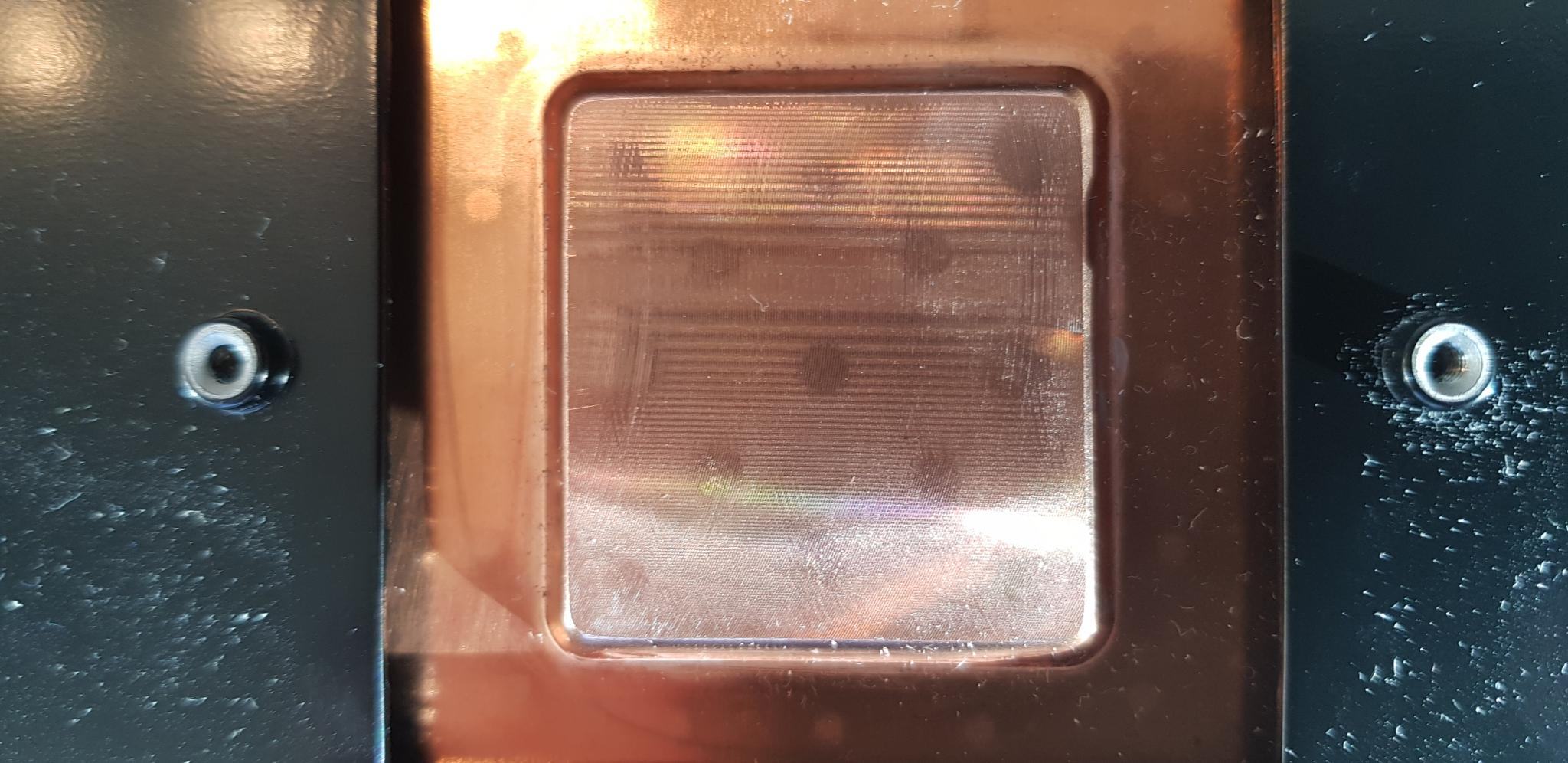

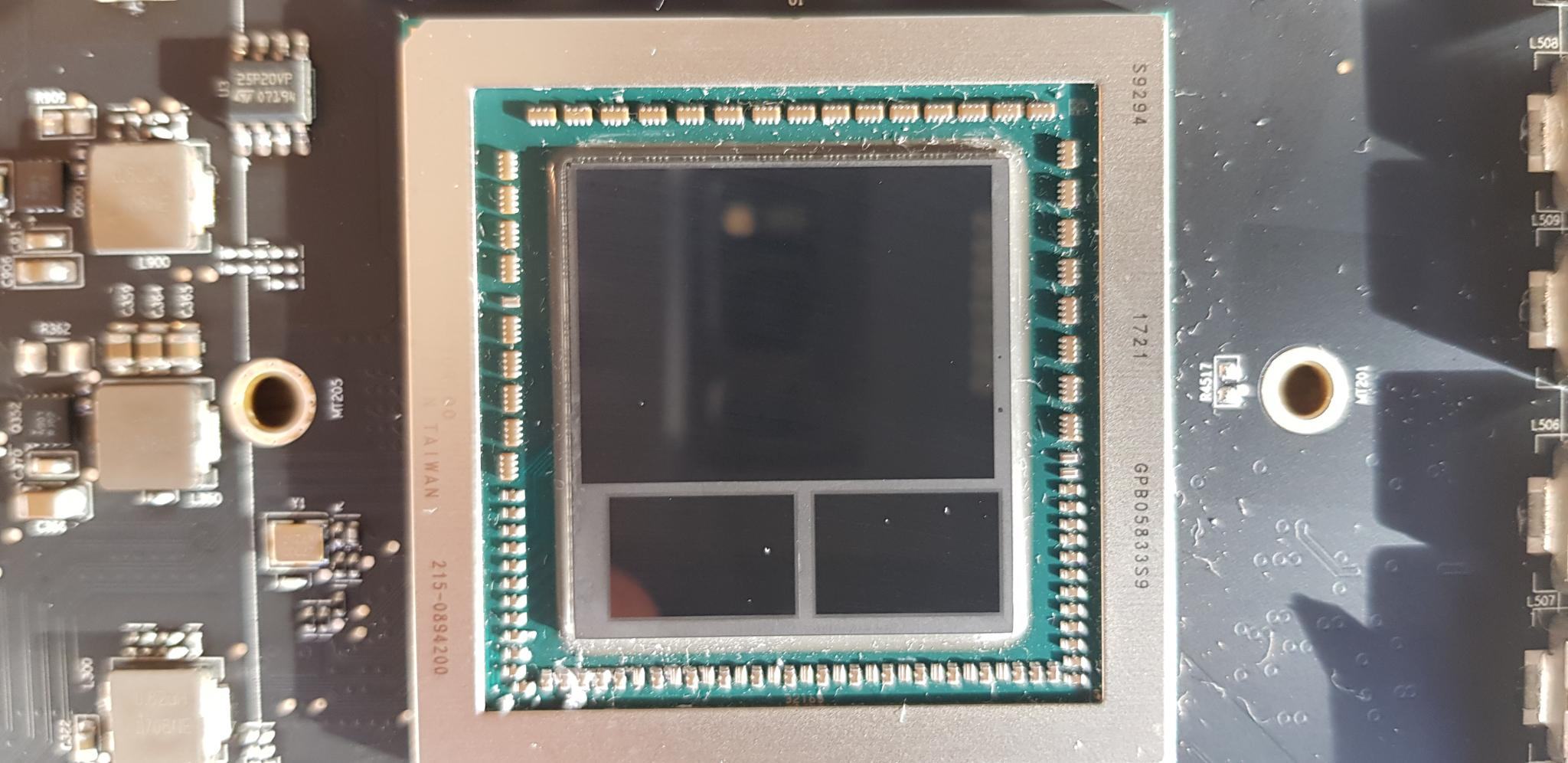

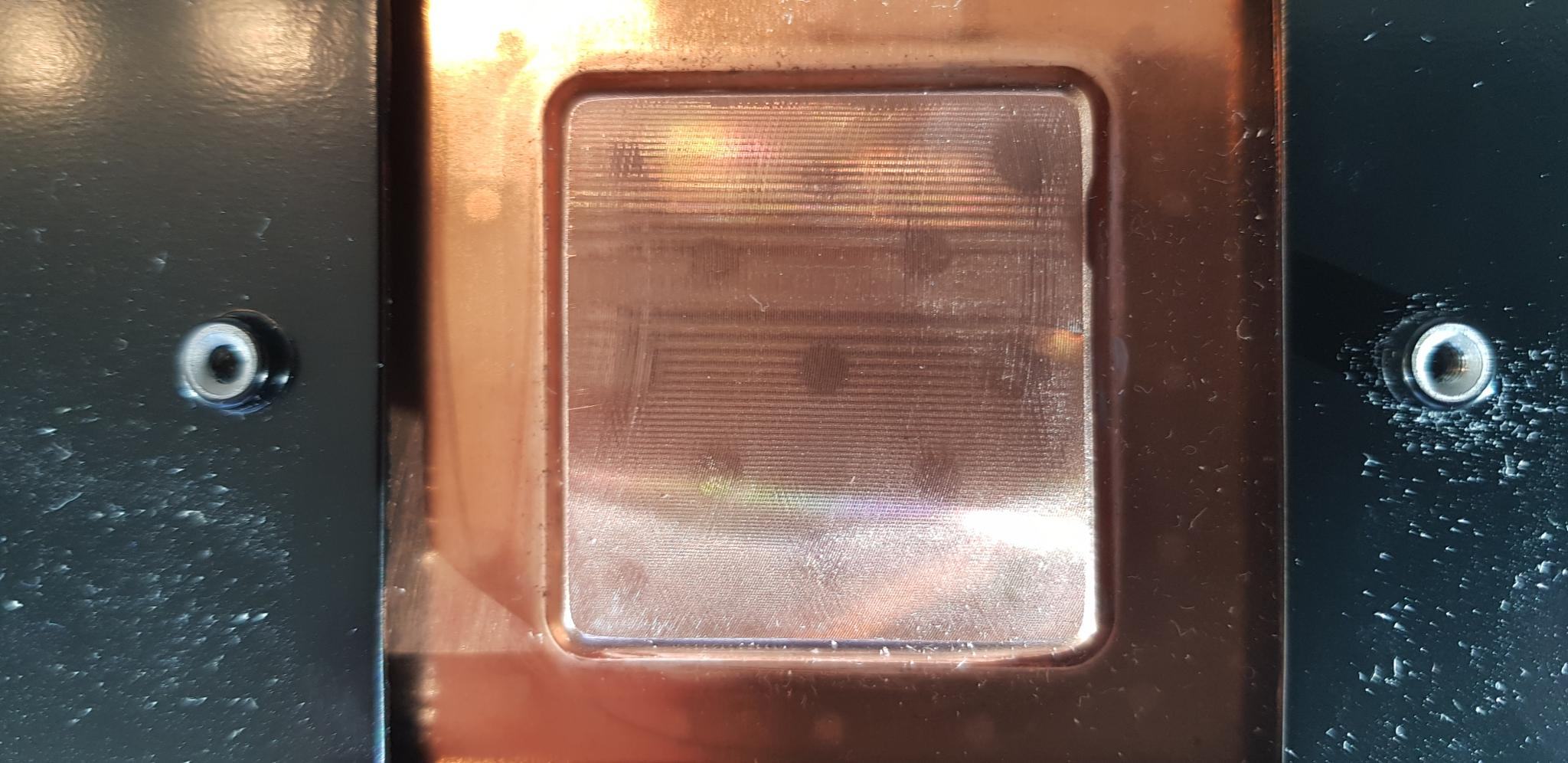

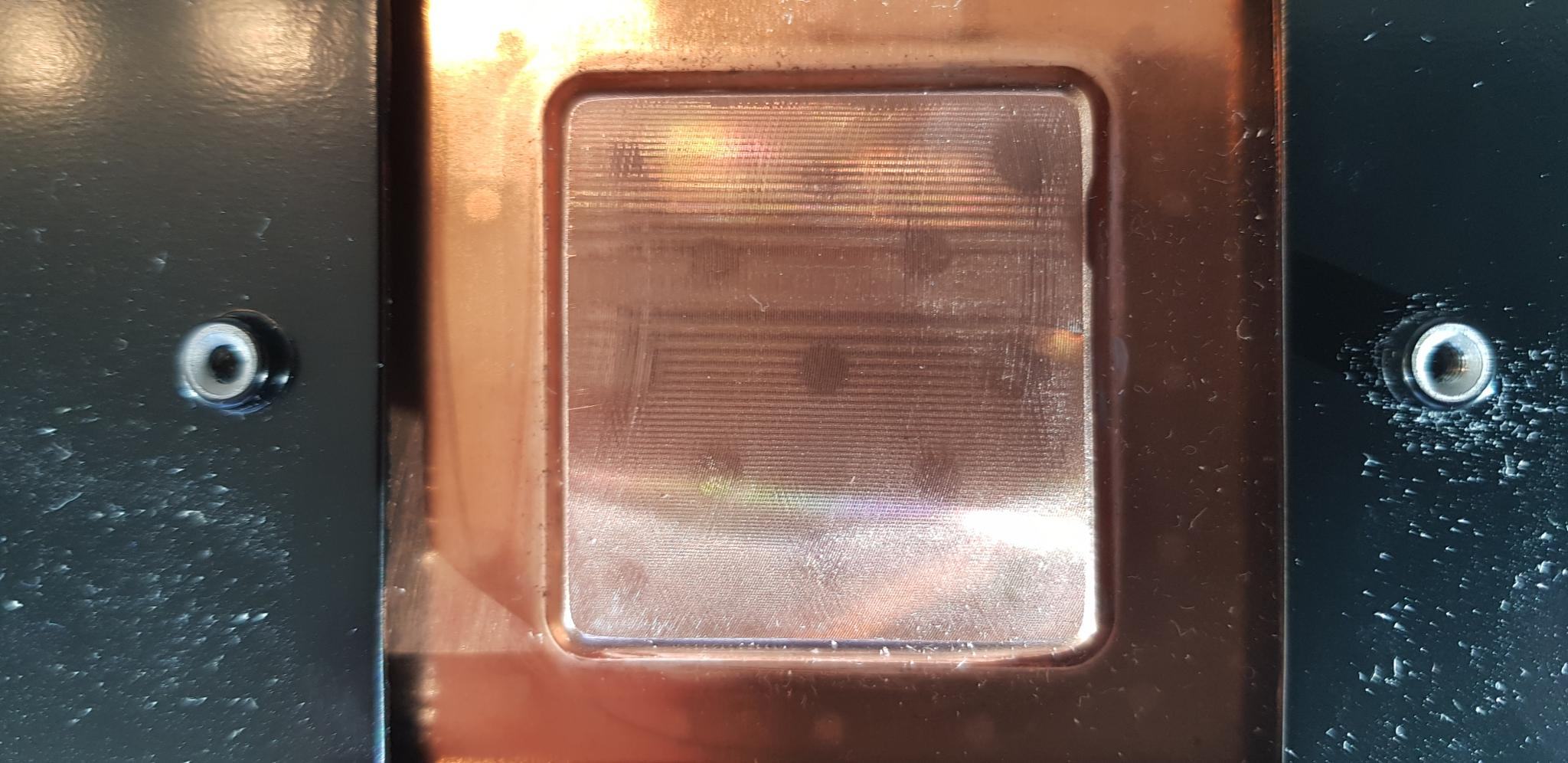

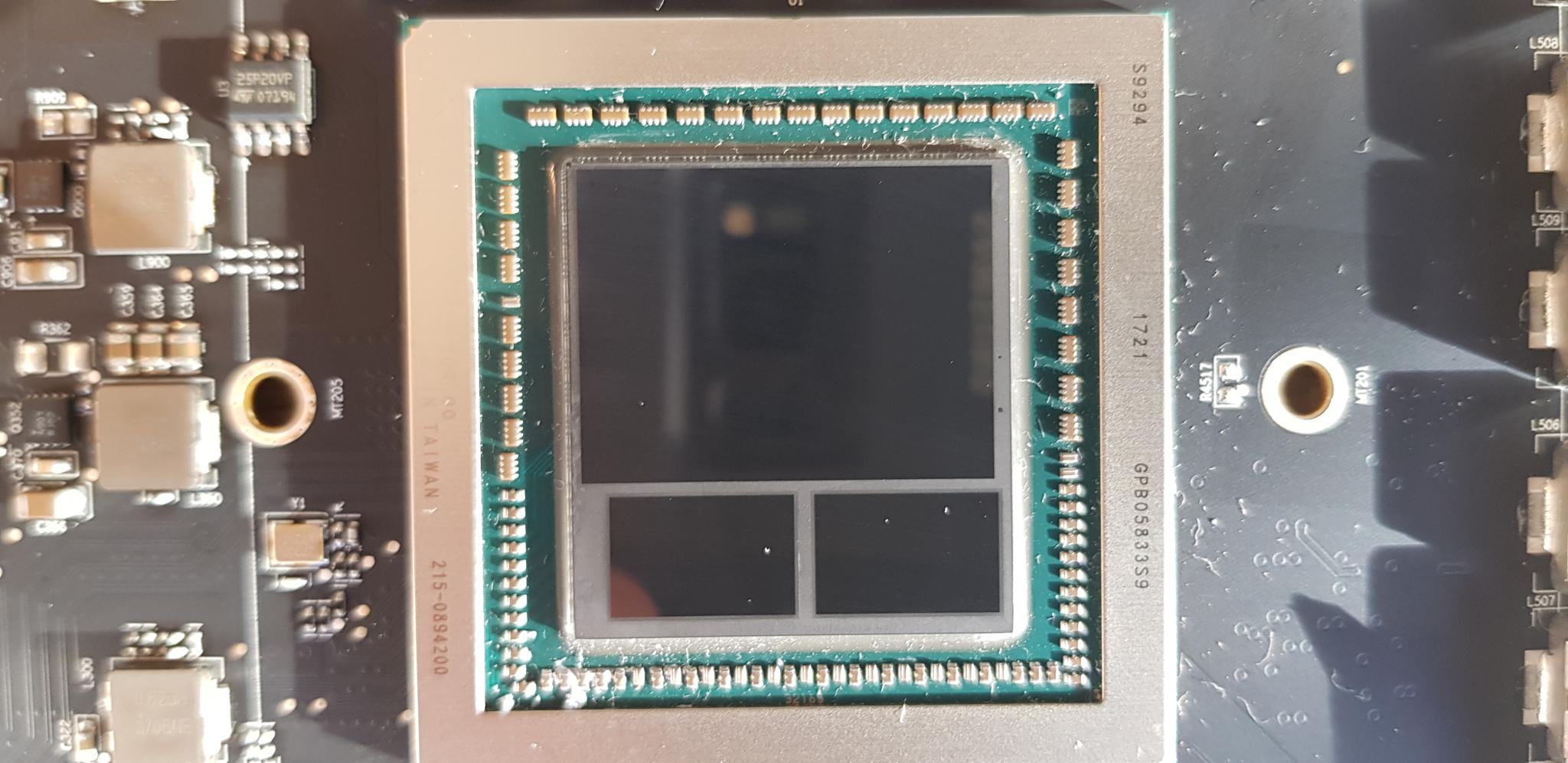

Nach der Reinigung konnte ich sehen, dass ich ein Package mit Molding erwischt habe. Das sieht dann so aus bei mir

Das Package wurde dann mit einer ordentlichen Schicht Gelid GC Extreme neu bestrichen und dann mit Igor´s Methode neu zusammen gebaut.

Erstes Ergebnis - der PC läuft wieder :hail:

(ich war wirklich sehr erleichtert!)

Dann wollte ich natürlich schauen ob der Tausch auch etwas gebracht hat und hab noch eine Runde 3D Mark und HWInfo64 gedreht.

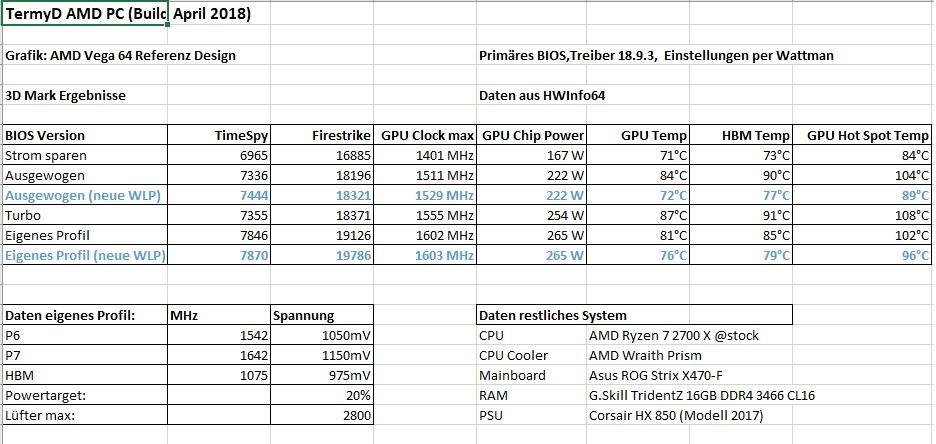

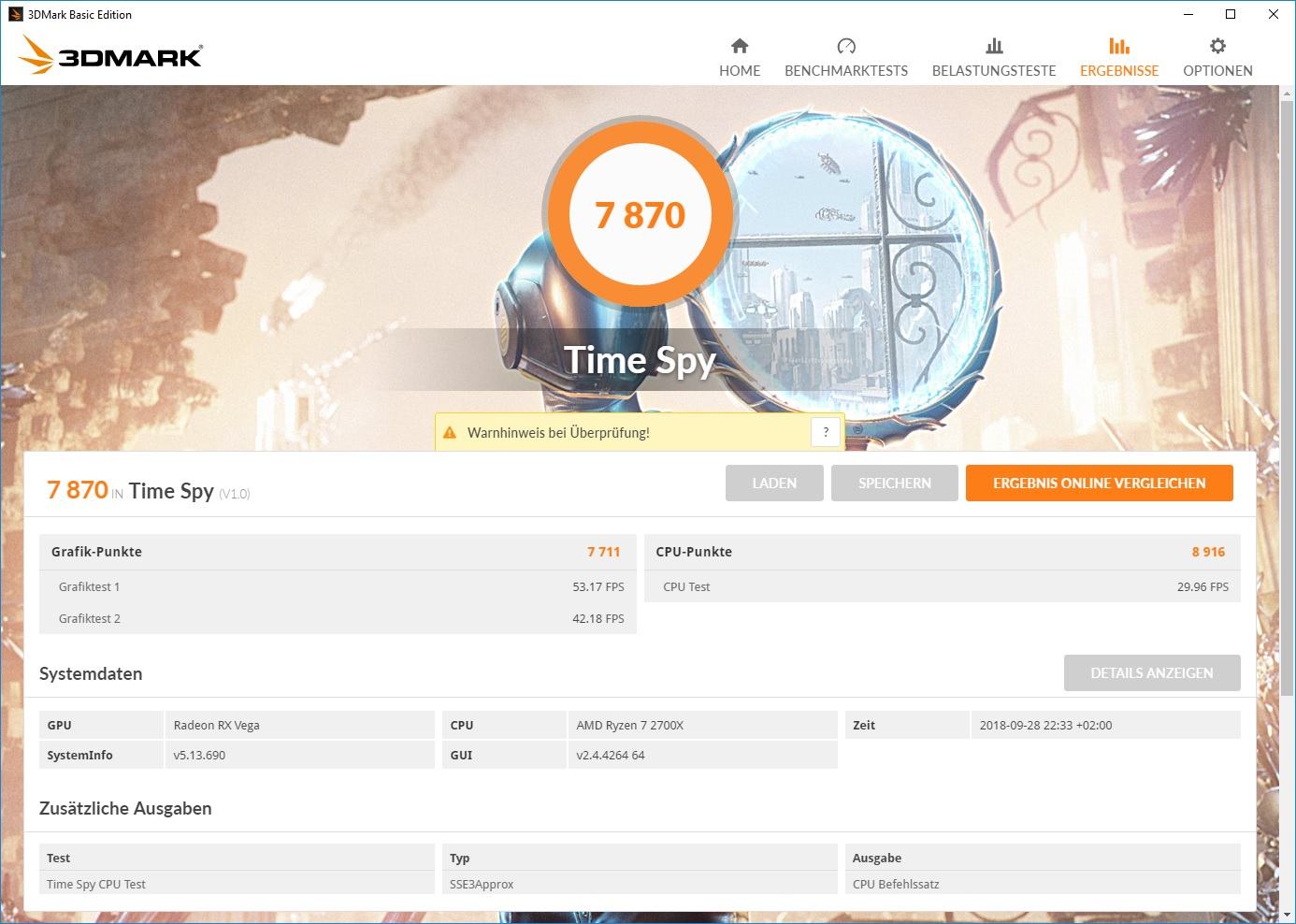

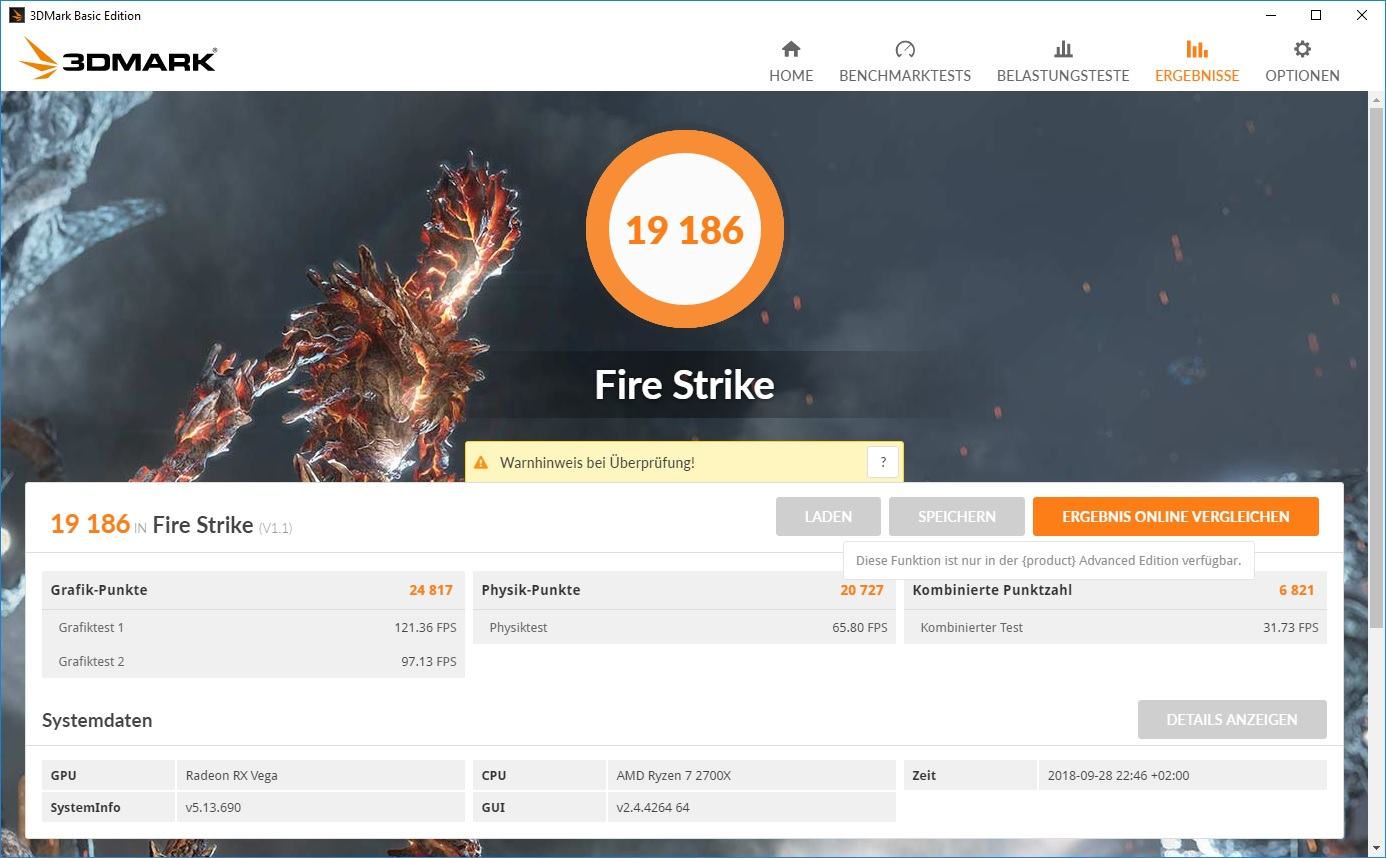

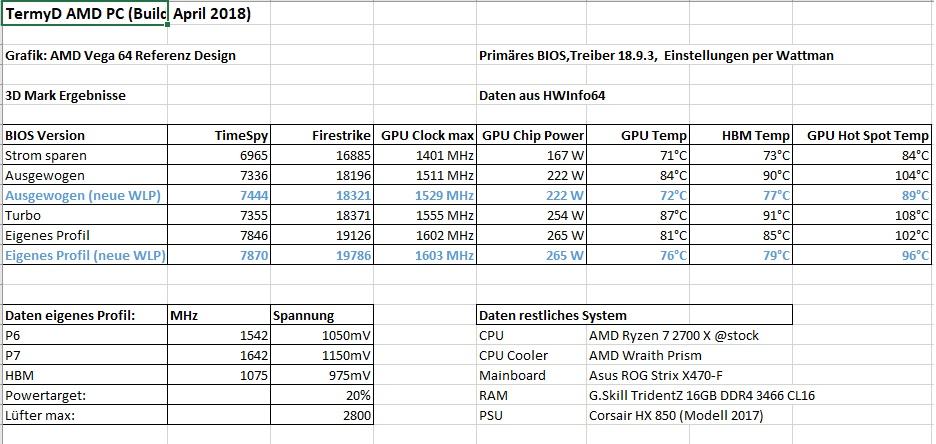

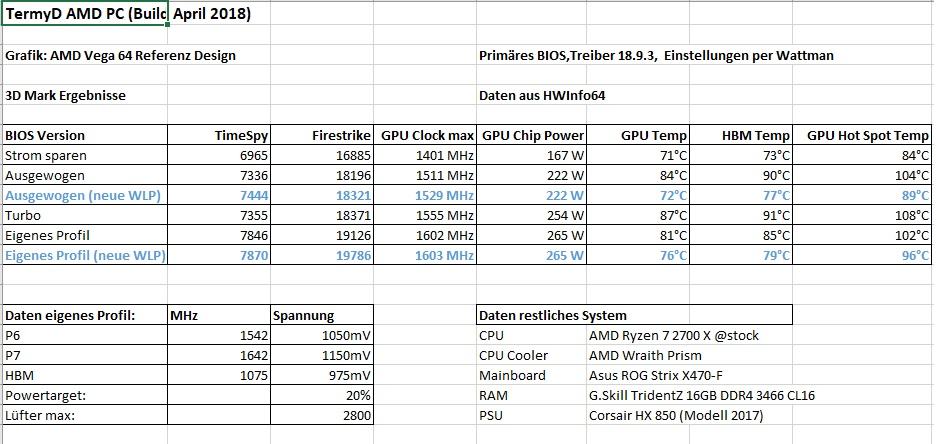

Das kam dabei raus:

Mein Fazit:
Die WLP tauschen ist gar nicht so kompliziert wie von mir befürchtet und gerade die Hotspot Temperaturen sind doch gesunken.
So perfekt wie Igor habe ich es sicher nicht hinbekommen und ein OC oder Undervolting Wunder ist meine Karte auch nicht, aber ich bin mit dem Ergebnis zufrieden

CU TermyD

DeckStein · 30.09.2018

interessant da ke, ich werde mal zuhause gegenbenchen. welche temps bei welchem takt hast du jetzt? ich werde liquid metal draufmachen und die pads gegen bessere tauschen

TermyD · 30.09.2018

Meine Vega läuft i.d.R. mit dem „Ausgeglichen“ Profil. Da ich sehr schnell Abstürze habe, wenn ich mit dem eigenen Profil in den P6 und P7 States die Spannung unter 1050 mV gehe, ist das bei mir ein guter Kompromiss und der PC ist stabil.

Die CPU und HBM Temp bleibt dann meistens unter 80 Grad und der Hotspot unter 90 Grad.

Ich spiel nachher nochmal ne Runde und logge dann mit GPU-Z die Daten mit.

DeckStein · 30.09.2018

ich habe den hotspot mod mit einer noctua wlp gemacht, werde auf liquid metal umsteigen und vorher nachher benches mit gefixten werten liefern. vor allem der lüfter muss fix sein, sonst nutzt es nix

berntBrandon · 30.09.2018

@TermyD: Die verlinkte Methode scheint bei dir kein unterschied zu machen, delta von GPU zu Hotspot hat sich nicht geändert. Die andere WLP ist aber deutlich besser. Bei mir hat Flüssigmetall den unterschied noch etwas gesengt.
Bei den Werten könnte man meinen das der kühler nicht so recht zum Package passt obwohl die WLP Verteilung gut aussieht hm.
Bei meinen Ref-Kühler ist die Bodenplatte konkav und das Package der karte konvex, unterschied GPU zu Hotspot ca. 10°C. Jetzt mit Morpheus bin ich aber auch bei 25° unterschied

.

TermyD · 30.09.2018

Auf den Bildern ist es nicht so gut zu erkennen, aber Package und Kühler sahen für mich beide recht plan aus. Evt. liegt es an meinem „gemoldeten“ Package, das die neue WLP den Hotspot nicht noch weiter senkt?
Wenn ich den Artikel bei Tomshardware richtig verstanden habe, müsste der Hotspot Sensor ja unter dem Fill-Material liegen und dadurch keinen direkten Kontakt zur WLP haben :confused:

?
Ich werde in ein paar Tagen noch einmal die Schrauben kontrollieren, ob die sich noch etwas gelockert haben oder alle handfest sitzen.
Nun ja, für meinen ersten Versuch an einer Grafikkarte rumzuschrauben war es mein Ziel
1. nichts kaputt zu machen und 2. die sehr hohe Hotspot Temperatur (war bis 108 Grad heiß) zu senken.
Insofern Ziel erreicht :bigok:

zipman · 30.09.2018

@Os: ich habe den Adapter genommen. Dazu gab es dann noch die Verlängerung. Dann ist das Kabel genauso lang wie das vorherige. Du kannst das Kabel genauso verlegen wie es beim original Lüfter ist.

Kintaro89 · 30.09.2018

TermyD schrieb:
Auf den Bildern ist es nicht so gut zu erkennen, aber Package und Kühler sahen für mich beide recht plan aus. Evt. liegt es an meinem „gemoldeten“ Package, das die neue WLP den Hotspot nicht noch weiter senkt?
Wenn ich den Artikel bei Tomshardware richtig verstanden habe, müsste der Hotspot Sensor ja unter dem Fill-Material liegen und dadurch keinen direkten Kontakt zur WLP haben ?
Ich werde in ein paar Tagen noch einmal die Schrauben kontrollieren, ob die sich noch etwas gelockert haben oder alle handfest sitzen.
Nun ja, für meinen ersten Versuch an einer Grafikkarte rumzuschrauben war es mein Ziel
1. nichts kaputt zu machen und 2. die sehr hohe Hotspot Temperatur (war bis 108 Grad heiß) zu senken.
Insofern Ziel erreicht

Ich habe auch eine gemoldete, ich habe zwar auf Wakü umgebaut das ganze weit vor dem Artikel von Tomshardwareguide, aber mit Original Refkühler lag ich so 25-30°C mit dem Hotspot über GPU.

Jetzt mit Wakü Fullcover und Silver 5 liege ich 15-20°C zwischen GPU und Hotspot, also auch mit gemoldeten Package tut sich da eigentlich schon gut was.

XoXo · 30.09.2018

Was sind eigentlich typisch gute Verbrauchswerte für ne Vega 56 ? Ich bekomme das Ding nicht unter 220 Watt für 1,59 GHz

Kintaro89 · 30.09.2018

XoXo schrieb:
Was sind eigentlich typisch gute Verbrauchswerte für ne Vega 56 ? Ich bekomme das Ding nicht unter 220 Watt für 1,59 GHz

Wirst du auch nicht hinbekommen, was das angeht steht die 56er schlechter da als die 64er.

Soweit bisher rockstable um die +-1500MHz real(ausgelesen) mit manuellen 1000mV P7 bei 170-190W peak GPU-only.

+- 1530MHz 1025mV P7 190-210W peak

+- 1560MHz 1050mV P7 210-230W peak

+- 1590Mhz 1075-1100mV P7 230-260W peak

Vega 64 braucht dafür jeweils ca. 20-30W weniger und entsprechend eine geringere Spannung.

Jenachdem ob man Chill oder Framelimit nutzt kann man den Verbrauch noch im Schnitt senken.

XoXo · 30.09.2018

ok das sind mal n paar Zahlen mit denen ich was anfangen kann, dann brauche ich mich nicht wundern das die karte bei über 1,6 Ghz im P7 mit 1050 mV abstürzt weil ich se nicht auf 260 Watt bringen will. Dann geben wir ihr mal die 1100 mV und schauen mal wo es sich einpendelt. Mal sehen wenn die Vega 64 doch so viel weniger verbraucht geht die morgen zurück und ich kauf mir ne Vega 64
20 - 30 Watt hört sich zwar nicht nach viel an, klein Vieh macht aber auch mist

Kintaro89 · 30.09.2018

XoXo schrieb:
ok das sind mal n paar Zahlen mit denen ich was anfangen kann, dann brauche ich mich nicht wundern das die karte bei über 1,6 Ghz im P7 mit 1050 mV abstürzt weil ich se nicht auf 260 Watt bringen will. Dann geben wir ihr mal die 1100 mV und schauen mal wo es sich einpendelt. Mal sehen wenn die Vega 64 doch so viel weniger verbraucht geht die morgen zurück und ich kauf mir ne Vega 64
20 - 30 Watt hört sich zwar nicht nach viel an, klein Vieh macht aber auch mist

Versuch aber den realen Takt in dem Bereich um die 1590MHz zu halten bei 1100mV wird sonst vermutlich wieder im crash landen.

Ich kann mit 1050mV bei Wasserkühlung P7 eingestellt 1620-1630 maximal auf 1580MHz peak setzen. Eher niedriger ich schau da das ich auf ausgelesene 1575MHz maximal komme.

Wenn ich über 1580MHz peak komme habe ich garantiert irgendwo einen crash.

Aber mehr macht auch wirklich fast keinen Sinn, da bringt HBM OC mehr und der ist Temperaturabhängig, sprich lieber die Karte irgendwo um die real 1500-1550MHz laufen lassen und kühler halten und dafür den HBM versuchen so hoch wie möglich zu bekommen.

Bis auf evtl vereinzelte Ausnahmespiele und Benchmarks bringt es eigentlich nichts den Takt wie blöde hoch zu jodeln, das verbrennt nur Watt und heizt gut ein, daraus folgt dann der HBM macht nicht mehr so viel mit.

blazethelight · 30.09.2018

TermyD schrieb:
Guten Morgen,

ich habe meinen neuen PC im April aufgebaut, die Details zum PC aus der damaligen Kaufberatung findet ihr hier . Die Kiste rennt prima und ich bin sehr zufrieden

Eigentlich ist der PC aber nur "halb" fertig, wollte jetzt im Herbst eine DIY Wakü aufbauen nur fehlt mir im Moment leider etwas die Zeit

Also was kann man da Besseres tun, als sich zwischendurch ein wenig ans optimieren der Kiste zu machen, diese Woche war die Vega 64 dran.

Igor von Tomshardware.de hat vor einiger Zeit einen guten Artikel zum Hotspot, der WLP und Montagehinweise für den Kühler veröffentlicht. Falls den jemand noch nicht kennt, hier der Link AMD Radeon RX Vega, der ominöse Hotspot und das richtige Auftragen von Wärmeleitpaste - Toms Hardware Deutschland

Also hab ich mich -auch inspiriert durch die WLP Tausch und Optimierungs-Ergebnisse hier im Forum- dran gesetzt und gestern die WLP auf meiner Vega64 Ref Karte erneuert.

Dazu habe ich erst eine Runde 3D Mark Benchmarks auf den Wattman Profilen "Strom sparen", "Ausgewogen", "Turbo" und mit einem "Eigenem Profil" durchgeführt. Die Ergebnisse zu den GPU, HBM und Hotspot Temperaturen sowie einiger weiterer Angaben habe ich mit HWInfo64 protokolliert.

Ich hab vorher noch nie eine Grafikkarte demontiert, war ehrlich gesagt etwas nervös das da nichts falsch läuft . Aber Dank google und YT findet man doch einige nützliche Tips und Hinweise.

Auseinander gebaut sah die Karte dann so aus:

Anhang anzeigen 445143 Anhang anzeigen 445144

Wie auch bei anderen Usern war die alte WLP auf der Vega 64 sehr bröselig und fiel mir fast entgegen Ob die GPU wirklich nicht vollständig mit WLP versorgt war oder das durch die Demontage so aussieht kann ich nicht sagen.

Nach der Reinigung konnte ich sehen, dass ich ein Package mit Molding erwischt habe. Das sieht dann so aus bei mir

Anhang anzeigen 445145 Anhang anzeigen 445146

Das Package wurde dann mit einer ordentlichen Schicht Gelid GC Extreme neu bestrichen und dann mit Igor´s Methode neu zusammen gebaut.

Erstes Ergebnis - der PC läuft wieder (ich war wirklich sehr erleichtert!)

Dann wollte ich natürlich schauen ob der Tausch auch etwas gebracht hat und hab noch eine Runde 3D Mark und HWInfo64 gedreht.

Das kam dabei raus:

Anhang anzeigen 445147
Anhang anzeigen 445148
Anhang anzeigen 445149

Mein Fazit:
Die WLP tauschen ist gar nicht so kompliziert wie von mir befürchtet und gerade die Hotspot Temperaturen sind doch gesunken.
So perfekt wie Igor habe ich es sicher nicht hinbekommen und ein OC oder Undervolting Wunder ist meine Karte auch nicht, aber ich bin mit dem Ergebnis zufrieden

CU TermyD

Toll dokumentiert und nachvollziehbar geschildert. Hut ab.

Finde ich wirklich sehr gut gemacht und war bestimmt auch zeitintensiv.

Vielen Dank.

XoXo · 30.09.2018

ok was sollte man dem Speicher an Spannung geben ?
900 Mhz bei 1000 mV gibt schon Bildfehler

Nik1 · 30.09.2018

Ich hab 2 Fragen. :angel:

1.) Ich hab aktuell eine R9 380 drin. Diese Woche wird aber meine Vega 56 geliefert. Kann ich die einfach reinstecken und ab dafür oder muss ich den Treiber deinstallieren und wieder installieren?
2.) die Karte Red Dragon ist lt. Angaben 14cm breit. Mein Gehäuse (Bitfenix Nova) packt laut Angaben Grafikkarten bis 14cm Breite. Jetzt kommen ja aber noch die Stromkabel an die Seite. Passt das dann oder bekomm ich Platzprobleme?

XoXo · 30.09.2018

Ich denke du solltest bei einem Hardware Wechsel definitiv den Treiber neu installieren, per DDU den alten deinstallieren und das wars, dauert maximal 5 mins.

Berni_ATI · 30.09.2018

Nun, mit dem 18.9.3 Treiber wird meine Vega 64 Referenz weitaus Heißer/ Wärmer als noch mit 18.2. Treiber, welcher bis dato drauf war.
Bessere Auslastung und dazu vielleicht gar weniger Spannung nötig.
@Kintaro89 ---> weisst da genaueres ?
Dank!

Kintaro89 · 01.10.2018

XoXo schrieb:
ok was sollte man dem Speicher an Spannung geben ?
900 Mhz bei 1000 mV gibt schon Bildfehler

Du kannst deinem HBM nicht mehr Spannung geben, das ist fest im Bios, bei dir mit RX56 1,25V.

Die Spannungsregelung unter HBM-State 3 verknüpft den höchsten Takt mit der Chip-State, also ab welchen Chiptakt-State der HBM-State 3 dann mit läuft.

Zusätzlich wird damit die untergrenze für die Vddc unter Last festgelegt, daher einfach mal bei deinen 1000mV bleiben, das ist nicht relevant wie hoch du mit dem HBM kommst.

Umso Kühler und dann noch der Unterschied ob du SK Hynix oder Samsung HBM hast bestimmt wie viel geht.

Da Custom bei dir wird SK Hynix verbaut sein, damit sollten bis so 950-960MHz drin sein solange die Temperatur passt, unter Dauerlast sollte die um die 60-65°C maximal sein für den HBM damit es keine Probleme gibt.

Das war das + bei den Referenzkarten mit Samsung HBM das man mit geflashten RX64 Bios 1,35V auf den HBM hat und damit höher Takten kann.

RX56 Refkühler Samsung HBM bei mir waren maximal 960MHz danach Fehler oder freeze, mit Wakü warens dann 980MHz, mit RX64bios + Wakü dann maximal 1190MHz ohne Fehler.

- - - Updated - - -

Berni_ATI schrieb:
Nun, mit dem 18.9.3 Treiber wird meine Vega 64 Referenz weitaus Heißer/ Wärmer als noch mit 18.2. Treiber, welcher bis dato drauf war.
Bessere Auslastung und dazu vielleicht gar weniger Spannung nötig.
@Kintaro89 ---> weisst da genaueres ?
Dank!

Muss ich mal testen, ich bin jetzt für den derzeitigen Verlauf und prüfen wegen dem Springen und dem besseren boosten die ganze Zeit noch auf 18.9.2

Os · 01.10.2018

zipman schrieb:
@Os: ich habe den Adapter genommen. Dazu gab es dann noch die Verlängerung. Dann ist das Kabel genauso lang wie das vorherige. Du kannst das Kabel genauso verlegen wie es beim original Lüfter ist.

Danke für die Info, werde wohl dann doch den braunen Lüfter nehmen *würg* Ich hab hier zwar seit Monaten für diesen Zweck nen Industrial rumliegen, aber es gibt mit viel Abstand keinen besseren als den neuen von noctua.

TermyD · 01.10.2018

blazethelight schrieb:
Toll dokumentiert und nachvollziehbar geschildert. Hut ab.

Finde ich wirklich sehr gut gemacht und war bestimmt auch zeitintensiv.

Vielen Dank.

Danke

Die meiste Zeit habe ich gebraucht, passende Anleitungen oder Videos zu finden. Eine richtige Schritt-für-Schritt Anleitung hab ich nicht gefunden, sondern mir aus den Infos die richtigen Schritte zusammengereimt :fresse2:

Den Kühler abbauen, WLP erneuern und die Karte wieder zusammen zu bauen war dann an in ca. 30 Minuten erledigt

XoXo · 01.10.2018

anscheinend waren meine Vorstellungen von einer neuen Karte etwas zu hoch gegriffen, und anscheinend hab ich ne Möhre bekommen, 850 MHz HBM ist ende der Fahnenstange, alles drüber führt zu Instabilitäten, sei es ingame oder wenn man aus dem spiel auf den anderen Monitor tapt. Schade eigentlich

DeckStein · 01.10.2018

das ist doof, meine 56er schafft jetzt 950, werde gegen ne 64er tauschen und hoffen dass ich die 1100 knacke, dann klappts auch mit dem nachbarn

Nonaamee · 01.10.2018

@XoXo
Meine Vega56 macht auch nicht so viel HBM (glaube bei ~870 war Schluss, obwohl Samsung verbaut ist). Mit dem Vega64 Bios läuft sie allerdings mit ~1050MHz und das bei max. 190W. Falls es deine Karte zulässt kann ich dir das 64er Bios nur empfehlen!

Kintaro89 · 01.10.2018

Bei Customkarten ist Bios flashen von 56 auf 64 nicht möglich.

Die Temperaturen müssen passen, sonst wird das nichts mit hohen HBM.

Mit Luftkühlung 1100mV für P7 wird das sicherlich nichts.

Furyos · 01.10.2018

Die einzige bei der es wohl funktioniert ist die XFX Double Edition. Da gibt es ne 56er und 64er mit Samsung Speicher. Leider nicht in Deutschland erhältlich...

XoXo · 01.10.2018

So ASUS vega 64 ist bestellt
Mal sehen was die so hergibt.

Holzmann · 01.10.2018

XoXo schrieb:
So ASUS vega 64 ist bestellt
Mal sehen was die so hergibt.

Ist ne gute Karte, bin sehr zufrieden damit, die Lüfter Steuerung ist sehr gut.

Agent Gwendolin · 01.10.2018

Furyos schrieb:
Die einzige bei der es wohl funktioniert ist die XFX Double Edition. Da gibt es ne 56er und 64er mit Samsung Speicher. Leider nicht in Deutschland erhältlich...

Also könnte ich meine Red Devil 56 mit Samsung HBM evtl. flashen ?

Kintaro89 · 01.10.2018

@Berni_ATI

Also es ist alles wie bisher auch, die manuellen Einstellungen funktionieren und agieren wie schon die ganze Zeit auch.
Nur mit Autovoltage boostet sie besser mit allen Treibern nach 18.5.1, von 18.9.2 zu 18.9.3 ist aber keinerlei unterschied.

18.9.2 Wattman, Voltage Auto, P7 1692MHz, HBM 1150MHz PT+20

18.9.3 Wattman, Voltage Auto, P7 1692MHz, HBM 1150MHz PT+20
