AMD RX Vega Sammelthread + FAQ




Die technischen Daten der AMD Radeon RX Vega in der Übersicht:




Was zur Netzteilleistung: Einige User haben mit Netzteilen bei einer Leistung um 500 Watt von Stabilitätsproblemen berichtet, nach Tausch auf ein NT mit einer Leistung um 700 Watt sind diese behoben worden, die Empfehlung von AMD als Minium ein NT mit 750 Watt Leistung zu verwenden, scheint hier in der Praxis sehr relevant zu sein. Es empfiehlt sich außerdem zwei getrennte Stränge der 8-Pin Stecker vom NT zu verwenden.

User Erfahrungen und Empfehlungen/Ergänzungen:

VEGA-FEATURES
- Shader Insintrincs (nur unzureichend bei den Dev´s eingesetzt)
- TressFX (performant)
- AMD-Schatten (performant und präziser als GW)
- VR (Cyan Room stark verbessert)
- Async Compute (flexibel + performant)
- DX11 (bei 1080p stark verbessert)
- Tess. ( bis 16x besser als 1080)
- Mining (eigene Liga)
- Bios (V56-->V64LC bei Bedarf - nur Ref.)
- Wattmann (Hardwaresettings: Profile+OSD+Chill+Tess.-opt.+fps-Limiter+Framepacing+flex.Sync)
- Undervolting (7..10%)
- Energieeff. (Bsp. RX56 UV Bios 2 PT-10 = 138W)
- ALLONE STANDING FEATURES
primitive Shader (kommen 2018 nach und nach)
HBCC (bei 32GB bis zu 20GB - sinnvoll für echte 4k-Texturen und im prof. Bereich z.Bsp.TByte-Punktewolken aus Scan + 4k HDR-Videoediting)
Freesync 2 (Tonmapping im Monitor entfällt --> schnellere Darstellung+weniger Lag und preiswerte+lieferbare Monitore HDR600)
HDR10 (FP16-10bit - bei PASCAL NA)
FP16 ( 2x16 gleichzeitig)
- P/L (Bsp. RX56= 1070, RX64= 1080 - Customs +59,-€; 2x RX56ref.= Ti6GBs; 2x RX64LC= Txp, 2xFE<Tv)
- Lieferbarkeit (noch nicht top)
- Treiber (low level ready - Dev´s sind noch nicht Alle ready)
- Ref.-Karten (Kühlerqualität gegenüber Polaris stark verbessert)
- Wakü. (lieferbar - ab RX64 zu empfehlen bei OC)
OVERCLOCKING
- Chiplotterie (wie immer, aber sinnvoll )
- eff.Takt ( mit UV+ OC+PT >100 gegenüber Reviews - PT mit Bedacht einsetzen, i.d.R. UV besser;
VEGA mag es COOL-->Lüfter+Zieltemp.!)





Aktuelle Treiber: noch keiner, nur Beta:
Radeon Software Crimson ReLive Edition for Radeon RX Vega Series Release Notes


Radeon Software Crimson ReLive Edition 17.8.1 Release Notes


Radeon Software Crimson ReLive Edition 17.8.2 Release Notes


Radeon-Software-Crimson-ReLive-Edition-17.9.1-Release-Notes


Radeon-Software-Crimson-ReLive-Edition-17.9.2-Release-Notes


Radeon Software Crimson ReLive Edition 17.9.3 mit verbesserter mGPU-Unterstützung - Hardwareluxx

Radeon Software Crimson ReLive Edition 17.10.1 Release Notes



Radeonâ„¢ Software Crimson ReLive Edition 17.10.2 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.10.3 Release Notes


Radeon Software Crimson ReLive Edition 17.11.1 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.11.2 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.11.3 Radeon RX Vega Hotfix Release Notes


New Version Adrelanie
Radeon Software Adrenalin Edition 17.12.1 Release Notes



Treiber für Mining:
Radeon Software Crimson ReLive Edition Beta for Blockchain Compute Release Notes

Anmerkung: User haben berichtet, dass im Gegensatz zum Beta Treiber mit dem Mining Treiber CrossfireX aktivieren lässt!

Bzgl. CF Support hat AMD in Aussicht gestellt, das dieser zu einem späteren Zeitpunkt in gewohnter Form wieder zur Verfügung steht:
"There is no difference regarding CF but as we said previously, it's support for RX Vega will come at a later point."

Tool zum Boisflash:
ATI Winflash - Download - CHIP

Und Bios Kollektor
VGA Bios Collection | TechPowerUp

[/B][/B]Tool zum einstellen der P-States:
WattTool: A simple tool that combines overclocking with VRM monitoring/tweaking for RX 400 series

Tutorial zum Watt tool:
Vega 56 OC + UV gut oder Müll? - YouTube

saaphire trixx funktioniert offiziell mit vega
SAPPHIRE Technology

Custom Karten: noch keine ab Oktober 2017

Radeon RX Vega 64 56: Die Custom-Design-Situation ist ein Chaos

Asus ROG Strix RX Vega64 O8G Preview - YouTube

RX VEAG64 Umbau auf Morpheus 2 Core Edition von RAIJINTEK by user pickebuh
[Guide] RX VEAG64 Umbau auf Morpheus 2 Core Edition von RAIJINTEK

User BerntBrandon gibt folgendes zu bedenken bzgl. RX Vega56/64 und Raijintek Morpheus II Core Edition

Anscheinend ist die Kombination aus RX Vega56/64 und Raijintek Morpheus II Core Edition nicht zu empfehlen.
Das Problem bei montierten Morpheus II Core Edition ist eine gegenüber der GPU ca.65°C und HBM ca.70°C Temperatur stark erhöhte HotSpot Temperatur, teilweise in einen bedenklichen bereich von weit über 90°C. (Temperaturen sind je nach Belüftung und Last abweichend)
Der Referenz Kühler weißt keine so hohe Abweichung auf. 4Stroke hat Werte zu Verfügung gestellt.
Mehr vergleichswerte ob vom Referenz Kühler oder anderen sind erwünscht, gemessen wurde mit: Unigine Valley Benchmark @ DX11, Quality:Ultra, AA 8x, 1920x1080p, bitte die GPU /HBM/ HotSpot Temperaturen und GPU Chip Power angeben.

Die Ursache des Problems ist anscheinend das der Morpheus II im Gegensatz zum Referenzkühler nur mit einer relativ kleinen Fläche direkt auf dem Vega10 Chip aufliegt.
Was ein vergleich der Verteilung von Wärmeleitpaste auf Referenzkühler und Morpheus II Core Edition aussagt.

Morpheus: Anhang anzeigen 417227
Referenzkühler:Anhang anzeigen 417228

Vermutet wird das der Morpheus II Core Edition einen leicht konvexen schliff hat, wenn das so ist hat das gute Gründe und wäre kein Mangel!
Raijintek wurde auf Facebook gefragt ob die Kupferbasis des Morpheus II Core Edition plan ist, wenn eine Antwort vorliegt wird das hier ergänzt.

Das soll keine Kaufwarnung sein, es sollte aber beachtet werden das der Morpheus II Core Edition vom Hersteller nicht für die RX Vega56/64 freigegeben ist!

User Beitrag original lüfter von rx64@lc als pull betrieb:
hier das bild von push/pull betrieb.

wie man vll sieht ist der original lüfter von rx64@lc als pull betrieb verlegt von mir und der push lüfter ist ein nzxt air rgb 140mm.

und den nzxt lüfter steuere ich über den msi tool command center, da ich den lüfter direkt an das mainboard angeschlossen habe.

den original lüfter steuere ich natürlich über wattman.

Falls die Karte fiept eine Lösung von User ragman1976:

Vielleicht ergänzend falls es immer noch fiept:

Gehäuse aufschrauben und den Stecker im Bild (roter Kreis) abziehen. Somit ist zwar die Beleuchtung (Schriftzug und Quadrat im Eck) aus, aber das Fiepen, bei mir zumindest, gänzlich verschwunden.

Anhang anzeigen 426044

Gruß






Test/Multimedia:
AMD Radeon RX Vega 64 und RX Vega 56 im Test - Seite 46

AMD Radeon RX Vega 64 und Vega RX 56 im Test: Heiße Vega?

Seite 4: Radeon RX Vega 64 Liquid Cooled - Vergleich mit Nvidias GTX 1080 (Ti) - GameStar

The RX Vega Liquid Edition Review - YouTube

UV mit Vega im Test:
AMD Radeon RX Vega 56 und Vega 64 im Undervolting-Test - Hardwareluxx

TechPowerUp GPU-Z v2.3.0 Released | techPowerUp

user Review:

[User-Review] XFX AMD Vega 64 Air - Unboxing und Einbau

Aktuelle Preise:
amd rx vega bei idealo.de

Overclocking guide:
RX Vega 56 Overclocking Undervolting GUIDE - YouTube

Overclocking Ergebnisse user: (Auszug, beste Ergebnisse)
Fire Srtike vega64 Grafik Score 23124 OC: 1750mhz 1750/1015 @Holzmann
Pic-Upload.de - strike.png

Fire Strike vega64 Grafik Score 24421 stock @RoughNeck mit vega 64 LC
Forum de Luxx

Fire Strike vega64 Grafik Score 24651 OC: 1752/1070 stock @Shevchen
Generic VGA video card benchmark result - Intel Core i7-4930K,ASUSTeK COMPUTER INC. RAMPAGE IV BLACK EDITION
Generic VGA video card benchmark result - Intel Core i7-4930K,ASUSTeK COMPUTER INC. RAMPAGE IV BLACK EDITION


25235 GPU Score @DerEisbär
AMD Radeon RX Vega 64 video card benchmark result - Intel Core i5-6600K,ASRock Z170 Gaming K4


20423 GPU Score Vega56 Undervolted Vega 56, Eingestellt 1700 Mhz Core, 900 Ram, 850mv Vcore, PT 50% @salzcracker
Bild: vegaturbowruvk.jpg - abload.de

24299 GPU Score Vega56 1750-1200mV/1100 HBM mit 64 LC Bios @Spankmaster

26115 GPU Score Vega64 1655/1100 HBM @iLLuminatusANG
AMD Radeon RX Vega 64 video card benchmark result - Intel Core i7-6700K,ASUSTeK COMPUTER INC. Z170 PRO GAMING

25490 GPU Score Vega 64 lc P7: 1752 MHZ/1240mV HBM: 1150MHz/1005mV @ragman1976
AMD Radeon RX Vega 64 Liquid video card benchmark result - Intel Core i5-4690K,MSI Z97 GAMING 5 (MS-7917)



Superposition Score vega64 4536 OC: 1750mhz/1015 @Holzmann


Superposition Score vega64 4259 OC: 1700/1100 @Shevchen
Forum de Luxx
Superposition Score 5078 mit VegaLC @ignis
Pic-Upload.de - Superposition_Benchmark_v1.0_5078_1503375389.jpg

Superposition Score 5006 vega64 OC@G3cko
XFX Vega 64 @ EKWB
GPU-P6 1600MHz @ 1080mV
GPU-P7 1660MHz @ 1150mV (real liegen "nur" 1630MHz an)
HBM2 1100MHz @ 1050mV

Super Position Score 5220 1750mhz@hbm2@1100mhz mit 64LC @crynis
http://saved.im/mja5otq0azjl/04-09-_2017_01-14-51.jpg

Super Position Score 5311 Vega64 mit 1780 mhz und HBM 1150mhz / Bios von der Vega LC version. GPU UV 1080 mVolt.
Treiber 17.9.1 @Motkachler
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 16

Super Position Score 4434 mit Vega56 1750-1200mV/1100 HBM / mit 64 LC Bios air @Spankmaster

Super Position Score 4827 Vega56 1680/1100 @ 1,05V (Vega64 Air Bios). Effektiv liegen 1,05V an durch den VDrop, Wattmann eingestellt 1712 GPU Takt @Spankmaster
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 64

Superposition Score Vega 64 LC 5359 OC: 1741/1150 @blazethelight

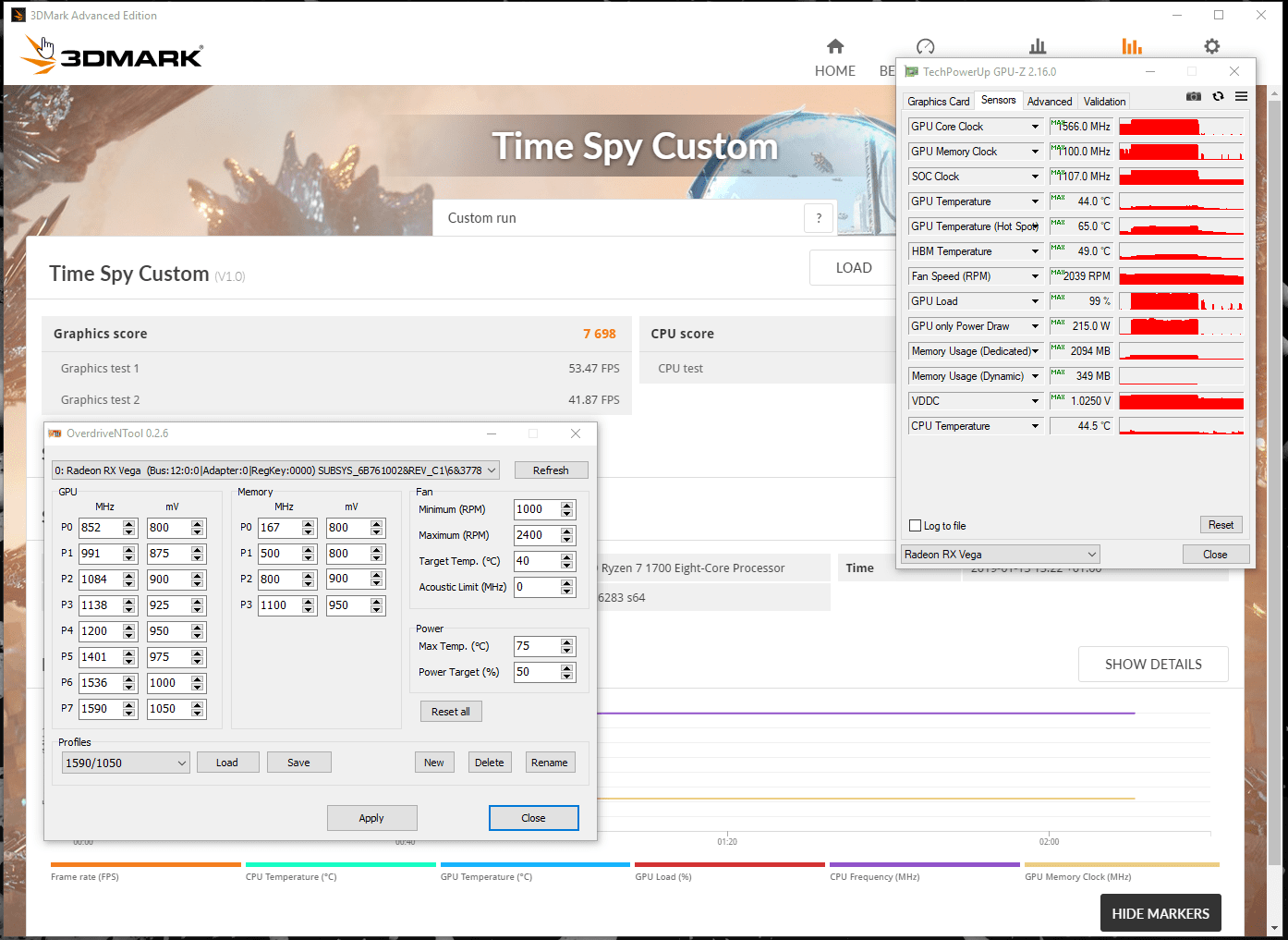

Auf User Wunsch wird die Übersicht auf Bench: Time Spy aufgebohrt, entsprechend höhere Scores werden hier nachfolgend eingetragen :




Für die Analen tu ich doch alles :bigok:

Hier noch ein weiterer Versuch - wobei ich mit P6 noch nicht hoch genug bin?

Sag mir doch einfach direkt, was ich einstellen soll :cool:

Habe HBM von 1150 auf 1180 erhöht.

Die 56 / 45 FPS schaffe ich auch noch...

Anhang anzeigen 421180



Heute Morgen ging es in die nächste Runde, die 55 FPS Grenze in TimeSpy Grafiktest 1 lies mir keine Ruhe :-)

GPU: RX Vega 64 lc
BIOS-Typ: lc Performance Mode
P7: 1740 MHz
HBM: 1150 MHz
PT: +50
GPU only Watt: 318 W
CPU-Takt: 4500 MHz
Ram-Takt:

Macht Grafiktest 1 55,1 FPS (Grafikscore 8015):

AMD Radeon RX Vega 64 Liquid video card benchmark result - Intel Core i5-4690K,MSI Z97 GAMING 5 (MS-7917)






Last but not least

eine Einstellungsempfehlung mit freundlicher Unterstützung von User GerryB mit Fokus auf Leistung bei möglichst geringem Verbrauch für 24/7:

@Holzmann >5366

24/7-SETUP für REFERENZKARTEN

Ziel:
Bei realem Gaming soll die Air-Graka mit ca. GPU 60°C betrieben werden.
Damit ist eine Gute Effizienz bei niedrigen Spannungen möglich.
Benchmark-Scores sollen damit nicht erzielt werden = unwichtig.

Zusammen mit fps-Limit verwenden!
!!! Im Zweifelsfall ist fps-Limit im Wattman unter Globale Settings der sicherste Weg !!!
Bei Spielen wo, Das nicht funzt dann sicherheitshalber Vsync nehmen.
DAS FPS-LIMIT SOLL DIE TEMPS+WATT BEGRENZEN.

CPU+RAM auf Stock und NUR Wattman benutzen.
Vorher ein ausreichendes NT einbauen bzw. das Vorh. auf Eignung checken.
Instabile Systeme und inkompatible Tools müssen ausgeschlossen werden !

WATTMAN
Wattman-Profile 851+951+1001 und 1051 für LC und 1101 für LC-P+P
(Die Namen 851 etc. basieren auf der HBM-Controller-Spannung; für RX56 reicht Bios 2.)

Zieltemp. = 55°C Setzen ! Guter Air-Flow ist Vorraussetzung!(im Thread beraten lassen)

851: RX56(64) P6 1477/875+5mV P7 1617-10/906mV HBM 800+80/851mV (RX64 HBM-Takt 900..980)
Lüfter 1750/2750(2950) PT+50(RX64 PT+10)
901: RX56(64) P6 1477/860+15mV P7 1617-10/912mV HBM 880+40/901mV (RX64 HBM-Takt 945..1020)
Lüfter 1750/2950(3200) PT+50(RX64 PT+10)

951: RX56(64) P6 1477/925+5mV P7 1617-10/960mV HBM 880+40/951mV (RX64 HBM-Takt 980..1080)
Lüfter 1750/3250(3500) PT+50(RX64 PT+10)
1001: RX56(64) P6 1477/950+5mV P7 1617-10/1010mV HBM 880+40/1001mV (R64 HBM-Takt 1020..1140)
Lüfter 1750/3750(4000) PT+50(RX64 PT+10)

LC1001: RX64LC P6 1577/975..985mV P7 1632..1657/1035mV HBM 1080..1140/1001...1037mV PT+50
LC1051: RX64LC P7 1672..1682/1060mV HBM 1080..1140/1051mV PT+50
LC1101: RX64LC(P+P) P7 1687..1692/1080..1110mV HBM 1080..1150+/1101mV(mit P+P) PT+50
Hinweis: Alle instabilen HBM fallen sofort auf! Vor dem Testen reduzieren.

Customs (Devil, Nitro, Strixx etc.) dürften ungefähr wie LC laufen. Vorsichtshalber P6+5..+15mV und P7-Takt -10, PT +10..+20..+40(testen).

Spiele: sinnvolle Settings für AMD
- Umgebungsverdeckung (HBAO+) AUS oder niedrig (Testen, was die besten fps/Watt bringt)
- Tiefenschärfe (DOF) AUS
- Kantenglättung (AA) mit TAA= niedrig (ältere Games mit SMAA oder FXAA)
- falls nur MSAA verfügbar, max. 4x MSAA (oder MLAA im WAttmann)
- Auflösungsskalierung > Standard ist VSR, daher kann dann MSAA entfallen.
- Film-xyz AUS
- Bloom+Blur AUS
- Details von Ultra-->Hoch (reduziert i.d.R. vor Allem die Details im Hintergrund, entlastet die CPU)
- im Wattman-Gameprofil Tess. auf 6x setzen und AF=8x

Stabilitätstest:
Es ist sinnvoll nach großen OC-Schritten 2-3x längere Zeit zu spielen.
Da greift auch Treiber Tess.=6x.
Benchmarks ala Heaven+Firestrike+TS-Test2 haben keine Bedeutung!!!, weil da Treiber Tess.=6x nicht greift,
daher vollkomen egal ob solcher Benchmark-Quark stabil ist.
Bei schlechter Qualität des DP-Kabels kann das HDMI2.0-Kabel besser funzen.




TIPP #1: Beleuchtungs AUS (kleiner Schalter auf der Rückseite) beseitigt
evtl. vorh. Fiepen der LEDs.

TIPP #2: Uralte Games bei Problemen besser mit "Ausgewogen" spielen,
da eh nur in sehr niedrigen States(0-1) Aktivität.

TIPP #3: Bei Customs kann bei Experimenten mit OverdrivN-Tool o.ä. die VDDC ausser Kontrolle geraten.
--> DDU abgesicherter Modus, Treiber 17.11.4 installieren, im Wattman bei Graka Einstellungen ZURÜCKSETZEN
--> Neustart, Testlauf = normale Temps ?!, dann erst mit neuen Einstellungen weitermachen.
Die alten Profile löschen/nicht verwenden !

Sonstiges:
Nicht alle RUCKLER kommen vom Übergang auf P5+6+7 mit dem neuen Wattman-Profil!
Manchmal ist es einfach Streamen von SSD, das schlechte GAME oder CPU+RAM+Board.
Bitte gegentesten mit AMD-Standard-Setting Balanced.
Ansonsten hilft evtl. eine kleine Erhöhung von Fps-Limit von 3..5 fps.

Bios Modder RX56air-->64air-Bios
Das RX64Air ist am Günstigsten wg. dem niedrigen P5. An alle Bios-Modder der Hinweis, RX56 auf RX64air = PT-5..+10!!! Der Mod ist nicht dazu da, mehr Watt zu verbraten. Er dient ausschließlich der HBM-Übertaktung, mit dem zusätzlichen Goodie vom niedrigen P5= SMOOTH.
Es gelten dann die Einstellungen der RX64air !!!

Für RX-Mods mit h2o im Thread beraten lassen. (Da kann LC-Bios mit UV Sinn machen,
aber es sind auch Fälle aufgetreten, wo es Probleme gab!)




DANK
An die Threadteilnehmer Ragman, 4stroke, berntBrandon, Crynis + Holzmann und an BERNIE für die HTPC-Ideen
sowie SATUAN für die gute Range und free-server für das Thailand-Experiment.








User Wash mit einer Vega FE Erfahrung: Vielen Dank

Guten Abend,

nachdem ich mit Gerry einige PM's wegen den Settings ausgetauscht habe, wollte ich mal die Ergebnisse sichern ;)

GPU
  • P7: 1597 MHz @ 1070 mV
  • P6: 1502 MHz @ 960 mV
  • P5: 1452 MHz @ 950 mV
  • P4: 1352 MHz @ 950 mV (nicht weiter nach unten ausgelotet)
  • P3: 1267 MHz @ 950 mV (nicht weiter nach unten ausgelotet)
  • P2: 1137 MHz @ 900 mV (nicht weiter nach unten ausgelotet)
  • P1: 992 MHz @ 850 mV (nicht weiter nach unten ausgelotet)

HBM
  • P3: 1110 MHz @ 1040 mV

Powertarget: +50%

Anbei noch ein LogFile von GPU-Z während TS
Anhang anzeigen 426443

Abschließend:

Nicht jede FE wird den HBM Takt schaffen (habe hier wohl ein gutes Exemplar ergattert ^^)
BTW: Es handelt sich um eine FE @ Air auf HEatkiller umgebaut (Bilder stehen weiter vorne im Topic)

Ergänzung Thema Monitore:
@Holzmann für S.1

SINNVOLLE MONITOR+VEGA-KOMBINATIONEN

RX56 (+) 2560x1440
RX56(---) 3440x1440
RX64 (-) 3440x1440
RX64-Customs (+) 3440x1440
RX64LC (++) 3440x1440

@Holzmann
Bitte die Zeilen zu 3820x2180 mit auf S.1.
Die Besucher von S.1 sollen nicht mit übertriebenen Erwartungen ne RX64Ref. für 4k benutzen.
Selbst LC ohne P+P ist da an der Grenze.

btw.
meine GPU-Z zu TS
>5101
Valley analog ohne Probs.

fps
HTPC = 83 (mit HBM-Takt 840; Empfehlung bleibt trotzdem HBM@stock-Takt wg. Stabilität)
Low = 86,5
OC = 89

btw.
Bei einer 56+LC ist HBM>950mV = OC, weil der Uncore maßgeblich die W verändert.

btw.
ZIEL ist Gamen am Sweetspot mit ca.<90% Auslastung durch fps-Limit + Gamesettings,
wie Beispielhaft von Ragman in SWBF2 demonstriert.
(h2o wurde auf S.1 auf den Thread verwiesen und nicht explizit auf die Settings,
weil da Reserven bestehen, bzw. der Chip << 40°C ganz anders reagiert.
Siehe Hierzu free-server mit seinem Thailand Experiment. )

UPDATE 11.04.2018 ODT + Reg.file:

RX56 Bios1 975_900 HBM max 980MHz SOC 1107MHz GPU-Z max Takt=1460-1495MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=850-P2=900-P3=915-P4=930-P5=945-P6=960-P7=975

ODT GPU-P7 1590-1625MHz Memory P3 800-980MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX56 Bios 1 1025_950 HBM max 980MHz SOC 1107MHz GPU-Z max Takt=1510-1555MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=900-P2=950-P3=965-P4=980-P5=995-P6=1010-P7=1025

ODT GPU-P7 1590-1640MHz Memory P3 800-980MHz PT 50
Belasteter Verbrauch ~200-220W GPU-only(Spitze)

________________________________________________________________

RX64LC Bios 1 975_900 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1515-1550MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=850-P2=900-P3=915-P4=930-P5=945-P6=960-P7=975

ODT GPU-P6 1600MHz GPU-P7 1620-1650MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX64LC Bios 1 1025_950 HBM max 1100MHz SOC 1107MHz GPU-Z max Takt=1570-1595MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=900-P2=950-P3=965-P4=980-P5=995-P6=1010-P7=1025

Für HBM max 1190MHz SOC 1199MHz, Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=925-P2=975-P3=985-P4=995-P5=1005-P6=1015-P7=1025


ODT GPU-P6 1620MHz GPU-P7 1640-1665MHz Memory P3 945-1150MHz PT 50
Belasteter Verbrauch ~200-225W GPU-only(Spitze)

________________________________________________________________

RX64Air Bios 1 975_900 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1500-1535MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=825-P2=850-P3=875-P4=900-P5=925-P6=950-P7=975

ODT GPU-P7 1600-1630MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX64Air Bios 1 1025_950 HBM max 1190 SOC 1199MHz GPU-Z max Takt=1550-1580MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=875-P2=900-P3=925-P4=950-P5=975-P6=1000-P7=1025

ODT GPU-P7 1600-1640MHz Memory P3 945-1150MHz PT 50
Belasteter Verbrauch ~200-225W GPU-only(Spitze)

________________________________________________________________

RX64RedDevil Bios OC 925_850 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1500-1535MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=830-P2=835-P3=840-P4=845-P5=850-P6=900-P7=925

ODT GPU-P6 1501-1531 GPU-P7 1590-1630MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~180-200W GPU-only(Spitze)


RX64RedDevil Bios OC 975_900 HBM max 1100MHz SOC 1107MHz GPU-Z max Takt=1550-1580MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=835-P2=850-P3=865-P4=885-P5=900-P6=925-P7=975

ODT GPU-P6 1506-1536 GPU-P7 1600-1640MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~210-235W GPU-only(Spitze)


P6 Takt= ca. 50% +/- zu P7 angepasst (Beispiel= P7 +20Mhz gegenüber Org takt P6 +10Mhz gegenüber Org takt der RD)

Vielen Dank an User "DEVIL" für die Ausarbeitung und Stabilitätstests der Range für Custom-Vega(Verknüpfung Chip-P5).

________________________________________________________________

Die Spannungswerte für die neue Tabelle können allgemein angewendet werden, auch für Biosmod.

Erklärung für die Min- und Max- Werte:
In diesen Bereichen der effektiv ausgelesenen maximalen Taktraten(GPU-Z) ist ein stabiler Betrieb mit der jeweiligen Vddc-Regelung möglich.
Diese sind zusätzlich noch Temperaturabhängig. Im Vorfeld wurden Erfahrungen für Bereiche zwischen ~40-75°C mit einbezogen.
Es können daher bei eingestellten ODT GPU-P7 etwas geringere effektive Taktraten entstehen, diese dann nur im OC-Umfang versuchen nachzuregeln.
Um seinen stabilen effektiven Takt für jedes reg.file zu finden(eigene Temperatur, Lautstärke Lüfter), zu Beginn erst über GPU-P7 diesen schrittweise(5-10MHz) ausloten.
Erst danach den HBM-Takt schrittweise(10MHz) nach oben nehmen, dadurch wird sich nach und nach der effektive Takt reduzieren(stärke Belastung,Temperatur).
Den ausgeloteten effektiven Takt nach erhöhten HBM-Takt nicht nachregeln um wieder auf den selben Takt wie zuvor mit niedrigen HBM-Takt zu kommen.
Unter Umständen wird das sonst ein unendliches Spiel bis für die eigene Karte der stabile Betrieb gefunden wird.

Es wird sich auszahlen schritt für schritt an die Einstellungen zu gehen.
Mit den niedrigsten angegebenen Werten beginnen.
Danach zuerst GPU-Takt(bis max) dann HBM-Takt, je in 5-10MHz Schritten, nach oben nehmen.

SOC 1199MHz mit HBM-Takt >=1110MHz werden erst mit HBM-Temperaturen <= ~50°C möglich.(h2o)

Für Air die Lüftersteuerung so wählen damit Temperaturen über 75°C Chip vermieden werden.
Bei Bedarf oder Unsicherheit kann im Thread gerne weiter geholfen werden.

Zieltemperatur 50-55 hat sich bisher bewährt. Drehzahl max 2000-3000

Im Grundsatz kann man sagen, je kühler desto bessere Ergebnisse.

Die Einstellungen wurden auf Stabilität im Bench + InGame geteset.
FPS-Limit an/aus(Treiber, InGame)
Tesslation AMD optimiert/6x(Treiber)
AF 16x/8x Gamesettings
Verschiedene InGame Grafikeinstellungen (HBAO, HBAO+, HDAO, SSAO, 3D usw.)

Firestrike, Timespy, Overwatch, SWBF1(DX11), SWBF2, BF1(DX11), DOOM(Vulkan), Starcraft II, DragonAge Inq., Destiny 2, TombRaider(2013), RotTR(2016,DX12), BF4

HBCC vorzugsweise deaktivieren. Bei aktuellen Games nach Tests/Reviews schauen und 12GB bzw. 16GB verwenden.
Ältere Spiele wie z.b. Starcraft II, BF4, TombRaider(2013) produzieren teilweise Abstürze mit HBCC.



Erstellen + Nutzung des reg.file:

1. Wattman auf "Default" zurücksetzen


2. GPU-Z mit Administrator über Rechtsklick öffnen


3. Auf das markierte Symbol klicken um die Bios.rom mit gewünschten Namen zu speichern


4. ODT mit Administrator über Recktsklick öffnen


5. Rechtsklick auf die Titelleiste in ODT und "PPTable editor" anklicken


6. Create new using bios file auf "Open bios file" klicken und die zuvor gespeicherte "Bios.rom" auswählen


7. In der angezeigten Tabelle die Spannungswerte eingeben(rot), (blau) wird durch die Verknüpfung automatisch übernommen.
Taktraten für GPU + HBM nicht verändern für das reg.file. Anpassungen über ODT erfolgen später.
Nach korrekter Eingabe "Save to .reg file" und das reg.file mit gewünschten Namen in gewünschten Ordner speichern.


8. Doppelklick auf das erstellte und gespeicherte "reg.file" und die Aufforderungen bestätigen, danach Windows neustarten.


9. ODT durch Doppelklick öffnen,(grün) einmal "Reset all" und danach "Apply" anklicken um die neuen Werte zu übernehmen.
Es kann passieren das trotzdem noch die original Wattman Vddc-Regelung greift, daher Power Target 1x auf den Wert -1(rot) stellen und mit "Apply" übernehmen.
Danach kann Power Target für die Profile frei gewählt werden und die neue Vddc-Regelung greift.
(blau) vorrangig P7 aber auch P6 für den gewünschten/erforderlichen effektiven Takt nachträglich einstellen und mit "Apply" übernehmen.
Diese Werte können dann als Profile gespeichert werden(Save) und jederzeit entsprechend abgerufen werden (Load)


10. Reg.file wieder rückgängig machen:
Dazu wie in Punkt 4 + 5 vorgehen, bei bestehenden reg.file wird nun direkt die Tabelle angezeigt(hier kann auch direkt ein neues reg.file erstellt werden).
Zum löschen in der oberen Zeile 1x auf "Delete" klicken und die Aufforderungen bestätigen.
Der Treiber wird dadurch schon einmal neugestartet, zusätzlich aber einen Windows Neustart durchführen.
Jetzt ist wieder alles auf default gesetzt.
Wechseln zwischen reg.files benötigt diesen Schritt nicht, dort einfach ab Schritt 7 beginnen.


Nach Treiber-Update oder -Neuinstallation muss wieder Punkt 8 durchgeführt werden.
Nach Neustart einmal in ODT PT -1 übernehmen(apply), anschließend sein ODT-Profile für das entsprechende V-Offset laden und übernehmen(apply).


Angegebenen Max P7 effektiv Takt auslesen und Einstellen.
PC nach Kaltstart/Energiesparen noch einmal Neustart durchführen.
Es können ansonsten zwischen 5-20MHz GPU-Takt fehlen.


Für weiteres vorgehen oder andere Settings in Bezug auf meine Staffelung.
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 229

Stock-Value Referenz_Vega inklusive Verknüpfungen/Abhängigkeiten:

Danke an alle Threadteilnehmer für die bisherigen und künftigen Erfahrungen/Ideen.
Dank an Ragman + Devil für die Unterstützung.


ODT-Download

OverdriveNTool - tool for AMD GPUs | guru3D Forums

- - - Updated - - -

Zuletzt bearbeitet:
Die 1150mHZ werde ich auch mal checken wie sich das bei mir verhält. Falls das stabil läuft reicht mir das vollkommen. Von ehemals 800 auf 1150 ist schon super.

@Kintaro mit welcher P7 Einstellung erreichst du Real Max 1732 anliegend wie in deinem Screen oben?





Gesendet von meinem SM-G950F mit Tapatalk

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Was für ne eine Wakü hast du?

Wollte mir die X52/X62 Kraken holen für die CPU. Hab mir die Red Dragon V56 bestellt, die lâuft sehr kühl und leise.

Hast du Samsung oder Hynix als HBM Speicher Hersteller? Habe gelesen die Samsung soll besser um OC sein und die Powercolor Karten mit kleinen PCB (was die Red Dragon hat) sollen Samsung sein
Ich hab EK Fullcover mit externem 240 Radiator mit AGB und Pumpen Kombi (EK MLC). Der Radi ist grösser als mein Gehäuse und steht deswegen hinterm Monitor.

Wie lese ich den Speicher der GPU aus? Mit GPU Z?


Gesendet von meinem SM-G950F mit Tapatalk

Ich hab EK Fullcover mit externem 240 Radiator mit AGB und Pumpen Kombi (EK MLC). Der Radi ist grösser als mein Gehäuse und steht deswegen hinterm Monitor.

Wie lese ich den Speicher der GPU aus? Mit GPU Z?


Gesendet von meinem SM-G950F mit Tapatalk

Müsste in GPU Z stehen, aber wakü geht nur mit Ref designs oder? Mein Gehause wird eher das H200i oder NZXT Manta, das ist schon etwas größer als dein Gehause

@CH4F Die Einstellung für die Lüfterkurve muss über GPU Tweak erfolgen. Da kannst du viel einstellen, nicht nur die 2Pkte aus dem Preset, einfach auf die Kurve klicken.
Schon kannst du nen neuen Pkt setzen.
Wichtig ist nach jedem Neustart, Wattman Reset und dann dein Profil laden, sonst setzt gputweak alle Werte in allen P States gleich.
Ich hoffe das der 5 pin Adapter da Abhilfe schafft und ich dann endlich Wattman für die Lüfter nutzen kann!

Ich habe in GPU Tweak die unnötigen Werte ausgeblendet, mache die Kurve per GPU Tweak, Monitoring per Afterburner und P-States/Spannung mittels SoftPowerTable. Wattman ist unberührt. Es funktioniert alles wie gehabt, auch nach Neustarts etc. Keine Ahnung, wieso das bei dir so ein Verhalten an den Tag legt.


Gesendet von iPhone mit Tapatalk

Müsste in GPU Z stehen, aber wakü geht nur mit Ref designs oder? Mein Gehause wird eher das H200i oder NZXT Manta, das ist schon etwas größer als dein Gehause

Ich schau heute nachmittag mal in GPU Z rein. Das Manta wollte ich zu erst auch haben aber es passt auch nur vorne ein 240mm Radiator rein, wenn ich mich recht erinnere und die Kraken wird dabei empfohlen als CPU Kühlung. Ausserdem waren die Seiten etwas ausgebäult und erinnert mich an ein Ei. Das gefiel mir nicht so.. Das H200i kenne ich nicht und weiss nicjt was da alles so geht.

Gesendet von meinem SM-G950F mit Tapatalk

Die 1150mHZ werde ich auch mal checken wie sich das bei mir verhält. Falls das stabil läuft reicht mir das vollkommen. Von ehemals 800 auf 1150 ist schon super.

@Kintaro mit welcher P7 Einstellung erreichst du Real Max 1732 anliegend wie in deinem Screen oben?





Gesendet von meinem SM-G950F mit Tapatalk

Das ist mit dem LC Bios da ich eine Referenz habe. Da habe ich mit PT+50 390W frei.

P7 1737Mhz 1250mV. HBM-P3 1200MHz verknüpft auf GPU-P2 jeweils 1000mV.

Mit dem normalen RX64 Bios hast du 330W mit PT+50. Sie kann dann zwar im GPU-only trotzdem mehr ziehen(HBM) aber damit wirst du vom Takt nicht so hoch kommen ohne abschmieren.
Die 1250mV waren auch etwas hilfreich;).

P7 mit 1742 ist dann nicht mehr zusammen mit 1200MHz gelaufen. Genauso 1201MHz HBM gab dann auch immer crash.

Mit Raumtemperatur 21°C bin ich mit dem HBM immer bei ca. 44°C gelandet da hat sich dann irgendwann der PC im Bench aufgehängt. Dann das Zimmer runter gekühlt auf 17°C und HBM <40°C und schon lief alles durch.

AMD Benchmark-Rangliste nach Modellen | ComputerBase Forum

Hier siehst du im Vergleich Sasiblack, der hat das normale 64Bios drauf. Mit ihm habe ich mich um den 1. Platz gegeigt^^. Der Unterschied von uns beiden ist einfach das ich nochmal ~15MHz mehr raus quetschen konnte mit dem LC-Bios und den HBM 30MHz höher.
(CB f0cu$ = Hwl Kintaro89, also ich:fresse:)


Hoher HBM-Takt ist auf jedenfall zu Empfehlen, bevor man die GPU bis Anschlag taktet. Bis 1107MHz HBM + 1107MHz Soc limitiert dieser ab ~1500MHz GPU doch ganz schön.

Riesen Sprünge in den max FPS macht man damit nicht, aber die min FPS und damit die Frametimes verbessern sich.

Zuletzt bearbeitet:
Das ist mit dem LC Bios da ich eine Referenz habe. Da habe ich mit PT+50 390W frei.

P7 1737Mhz 1250mV. HBM-P3 1200MHz verknüpft auf GPU-P2 jeweils 1000mV.

Mit dem normalen RX64 Bios hast du 330W mit PT+50. Sie kann dann zwar im GPU-only trotzdem mehr ziehen(HBM) aber damit wirst du vom Takt nicht so hoch kommen ohne abschmieren.
Die 1250mV waren auch etwas hilfreich;).

P7 mit 1742 ist dann nicht mehr zusammen mit 1200MHz gelaufen. Genauso 1201MHz HBM gab dann auch immer crash.

Mit Raumtemperatur 21°C bin ich mit dem HBM immer bei ca. 44°C gelandet da hat sich dann irgendwann der PC im Bench aufgehängt. Dann das Zimmer runter gekühlt auf 17°C und HBM


Bios 1 ist wenn der Kippschalter Richtung Videoausgänge geht richtig ?

Zuletzt bearbeitet:
Ich schau heute nachmittag mal in GPU Z rein. Das Manta wollte ich zu erst auch haben aber es passt auch nur vorne ein 240mm Radiator rein, wenn ich mich recht erinnere und die Kraken wird dabei empfohlen als CPU Kühlung. Ausserdem waren die Seiten etwas ausgebäult und erinnert mich an ein Ei. Das gefiel mir nicht so.. Das H200i kenne ich nicht und weiss nicjt was da alles so geht.

Gesendet von meinem SM-G950F mit Tapatalk

Oben passen 280er rein, das H200i ist so etwas wie ein mini S340 Elite


İch könnte die RTX 2070 für 400€ bekommen, soll ich lieber die nehmen? Hab für die Vega 56 360 bezahlt.

Gruß

Zuletzt bearbeitet:
Die RX56 liegt auf GPU-P1 mit 900mV für HBM-P2 und GPU-P2 mit 950mV für HBM-P3.

Die RX64 liegt auf GPU-P2 mit 950mV für HBM-P2 und GPU-P4 mit 1050mV für HBM-P3.

Aber mit dem neuen Wattman kann man alles neu Verknüpfen.

Für SoC 1199MHz brauche ich HBM-P3 auch mindestens eine Vddc von 0,95V, bei der Referenz entspricht das dann die Verknüfpung auf mindestens 975mV zu setzen für GPU-P2 und HBM-P3.

- - - Updated - - -



Ich würde die Nitro nehmen, bei der Strix wirst du wahrscheinlich um eine neue Montage samt Wärmeleitpaste nicht drum herum kommen.

Interessiert mich als Strix-Besitzer jetzt mal, warum das so sein soll?

+1


Gesendet von iPhone mit Tapatalk

ICh würde es abhängig machen ob du dieses RayTracing Geruckel brauchst und ob du NVIDIA ooptimierte Spiele spielst.
Ansonsten sehe ich da kein großen Vorteil. Ist meine persönliche Meinung.

Hat hier jemand den aktuellen treiber mit der Asus Strix Vega64 am laufen und kann ein paar worte bzgl. der auto OC/UV funktion sagen? Hab immer noch einen älteren treiber in verwendung, aber hätte mal lust den adrenalin 2019 zu testen, aber nur, falls es zur zeit schon sinnvoll ist.

LG

Interessiert mich als Strix-Besitzer jetzt mal, warum das so sein soll?

Ganz einfach, das Boardlayout gerade was die VRM angeht ist bei Asus eher bescheiden gelöst, den kompletten Hitzepunkt aneinander gepackt und dann gehen sie mit dem vollen Block von der GPU einfach mit drauf mit dicken Pads.
Dazu wurde dann noch für den Träger eine zusätzliche Kühlrippe ,die in neuen Revs sogar noch zusätzlich mit wärmeleitpaste vollgeschmirrt wird, eingearbeitet um die größte Hitzequelle abzufangen.
Dann wurde noch vom Kühlkörper nicht weit genug mit gedacht das der HBM nicht ganz eben sein kann, vom Auflagepunkt.
Da haben neuere Revs eine neue Montagemethode bekommen um die Temperaturen ohne neuen Kühlblock im Zaum zu halten.

ASUS-ROG-Strix-Vega64-11_F879F40CA2C74C62A2411D844C027FA1.jpgASUS-ROG-Strix-Vega64-12_823FFF75B000476F8E9E63764D304DA7.jpg

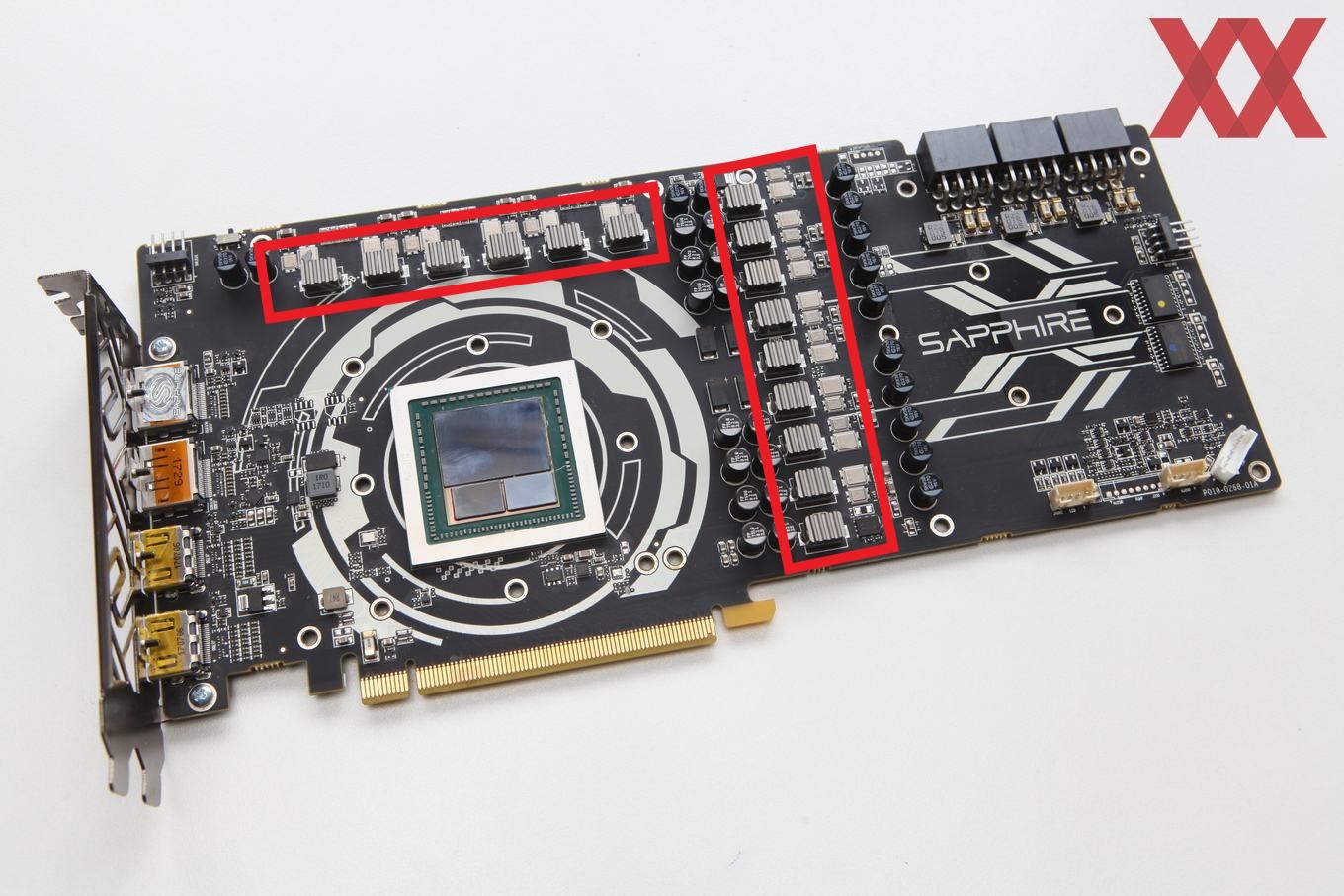

Bei der Sapphire wurde für das Boardlayout das Refdesign schlichtweg einfach weiter verbessert. Die Anordnung und Verteilung der Hitze der VRM bleibt und wird nochmal besser gekühlt.



Sprich bei der Strix kommt es drauf an welche Rev man erwischt und kann dann entweder zufriden sein wie CH4F oder du. Wenn man pech hat hat man verhältnismäßig hohe VRM Temps + Hotspot Delta und dann macht es Sinn einfach neue Pads + Wärmepaste aufzutragen und die Karte wie im Tomshardwareguide nochmal "richtig" zu montieren.

Bei der Sapphire hat man egal welche Rev. einfach den Vorteil "auspacken, einstecken und passt".

Zuletzt bearbeitet:
Ich konnte bei meiner noch nichts negatives feststellen und habe mir die Strix unter anderem wegen buildzoids review geholt:

VRM PCB Analysis of ASUS ROG Strix Vega 64 - YouTube

Bei ihm schaue ich auch gerne, wenn es um die verbaute Elektronik geht.

Von den eingesetzten Bauteilen sag ich ja nichts, da macht Asus keine halben Sachen. Auch ist Grundsätzlich wie im Video beschrieben eigentlich die Kühlung einfach wenn der GPUteil und Vrmteil einen größeren Abstand hat, aber Asus hat es dann mit dem Kühlblock und der Montage etwas versaut.
Ich gehe davon aus ihre Samples waren alle gemoldet und die sind davon ausgegangen das es so bei allen Chips sein wird, die sie bekommen.

Und wie gesagt wenn man neue Revs erwischt, ist die Strix ohne handanlegen ja auch top.

Zuletzt bearbeitet:
ICh würde es abhängig machen ob du dieses RayTracing Geruckel brauchst und ob du NVIDIA ooptimierte Spiele spielst.
Ansonsten sehe ich da kein großen Vorteil. Ist meine persönliche Meinung.

Die V56 ist wohl etwss knapp bei mir, bei 3440x1440, schaue mir mal paar reviews an

Kann ich von außen erkennen, ob es eine der "neuen" Strix ist, bzw. ist ein Sensor in dem Bereich vorhanden, der mir die Temps anzeigt, an denen ich das erkennen kann?

@Kintaro

Danke für deine Rückmeldung. Das ist gut zu wissen.
Weißt du auch, wie man erkennt, ob man eine neuere Rev. hat?

Ich halte die Strix + EKWB für außerst solide. Vermutlich hab ich Rev.1 ebenso wie ein kollege unter luft aber auch so 0 probleme. Allgemein, was man so liest, sollte man zumindest unter luft eher zur Nitro+ greifen.

Bei uns hat noch einer eine Red Devil, diese karte war schon eher problematisch, erst nach austausch der WLP und neumontage des kühlers nach Igor's methode blieben die temperaturen im zaum.

LG

ich bin mit meiner nitro 56 zufrieden, habe aber einen liquid metal mod gemacht, brachte 20c am hotspot und 15 auf der gpu.

Zuletzt bearbeitet:
So, ich riskier es mal mit der Strix. Wenns die Rev 1 ist, geht se zurück. Jetzt muss ich meine 980ti loswerden :d.

Wieviel müsst ihr anlegen um nen real-Takt von 1600 zu kriegen? Wäre super, wenn Ihr mir aushelfen könntet. 2019-01-13 13_25_54-Window.png Das sind meine aktuellen Werte für 24/7

probier mal im benchmark 1632 bei 1045

glaube kaum, dass das funktioniert. Sobald ich über 1600 eingestellt gehe (mit den 1050 mv) stürzt der PC ab. Ich müsste also eher mehr mV geben. Meine Karte scheint sich von Anderen bzgl. der eingestellten Werte zu unterscheiden. Dafür liegt der real-Takt sehr viel näher am tatsächlich eingestellten.

Hi Leute

Ich hab ein kleines Problem.
1650 - 1667 Mhz läuft 3D Mark (Fire Strike und Timespy) stabil mit 1050-1070mv
Speicher 900 Mhz , Spannung auf Auto.

Battlefront 2 aber stürzt nach 2-3 min. ab.. Wenn die Vega 56 auf stock läuft , läuft Battlefront 2 ohne Probleme..
Hab auch mit 1100mv usw probiert , stürzt aber ab.

Welches Programm sollte ich zum testen am besten nehmen ?
3D Mark macht aber keine Probleme,, nur wenn ich zu stark übertakte.. Aber die stabilen Settings für 3D Mark laufen halt in Battlefront 2 nicht stabil.

Dann probier mal weniger Takt.


Gesendet von iPhone mit Tapatalk

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
