[Sammelthread] AMD Zen3 (5000er) Vermeer OC und Laberthread

[Anarchist]

Es wäre auch ein 5800x gegangen @ ECO Mode. Dann hast du sogar noch mehr Punkte @ 76w
So richtig am Sweetspot laufen die Ryzen eh noch nicht zugute der Leistung. Wenn man die großen 12/16 Core auf niedriger TDP laufen lässt hat man richtige Effizienzmonster.



[oefianer]

hat man richtige Effizienzmonster.

ohne Hohe singel core leistung



[BimboJones]

ist das normal, dass ich auf PBO @auto höheren Boost bekomme als auf PBO @max. (= +200mhz / Scalar x10 / unlimited PPT)?
Auf Auto bin ich im Schnitt 50-75mhz höher.

Mainboard ist ein Gigabyte X570 Aorus Pro (F33h Bios).
CPU: 5900x mit Noctua D15 (Temps bei 100% bei ca. 70-75°)



[Mad_Max]

Die kleineren 5600 und 5800er CPUs laufen glaube ich am besten und einfachsten mit AllCore OC. Einfach mit dem CTR Diagnostic rennen lassen und dann je nach sample quali grob einstellen.
Hab seit Monaten meinen 5600er mit 4,5 Ghz bei 1.15V mit ca. 4480 CB20 oder halt 4,725 Ghz mit 1,3V für max Leistung laufen. Curve Optimizer war immer instabiler und viel gefummel. Das ist eher was für die großen 12+16 Cores meiner Meinung nach. Probierts einfach mal



[Anarchist]

ohne Hohe singel core leistung

? ne das genaue Gegenteil.
Der Single Core bleibt ja komplett original, nur der Allcore wird durch die TDP begrenzt.



[oefianer]

? ne das genaue Gegenteil.
Der Single Core bleibt ja komplett original, nur der Allcore wird durch die TDP begrenzt.

Ach so meinst du ja Wenn du in drossels über TDP vom Sockel ja.
Nur oft läuft die kiste dann nicht mehr stabiel. Funktioniert nicht mit jedem Board gut.



[TheOpenfield]

Im Gegenteil. Nur am PPT drehen ist so das stabilste was man machen kann.



[oefianer]

Im Gegenteil. Nur am PPT drehen ist so das stabilste was man machen kann.

Bei mir irgend wie nicht eben ich vermute das ist schon etwas von Mainboard abhängig.



[SunnyStar]

Hat jemand von euch CTR 2.1 getestet?

Muss ich hier irgendwelche Werte ändern?

Folgendes habe ich bei Diagnostic rausbekommen:

***ClockTuner for Ryzen 2.1 RC5(ver.23) by 1usmus***
AMD Ryzen 5 5600X 6-Core Processor
ASUS ROG STRIX B550-I GAMING
BIOS ver. 2201 SMU ver. 56.50.00
TABLE ver. 3672069
DRAM speed 3600 MHz
05/15/2021 15:37:30




P1
FREQ CCX1# 0MHz
VID# 1150mV
Usage trigger# 81%
OB CCX1# 1
OB CCX2# 1
P2
FREQ CCX1# 0MHz
VID# 1250mV
Usage trigger# 58%
OB CCX1# 1
OB CCX2# 1
PX
FREQ HIGH# 0MHz
FREQ MID# 0MHz
FREQ LOW# 0MHz
VID HIGH# 1375mV
VID MID# 1375mV
VID LOW# 1350mV
OB HIGH# 1
OB MID# 1
OB LOW# 1
Usage trigger# 24%
PX OB LIMIT# 75MHz




You have unique processor, 2 CCD's!
Phoenix ready!
Cinebench R20 started
Cinebench R20 finished with result: 4129
Voltage: 1.143 V  PPT: 76 W  Temperature: 56.2°
15:39:51: Test 1 started!
Basic statistics
CORE / CPPC / FREQUENCY / VID / POWER / TEMP / DEBUG
C01    140    F 4080    V 1.326    W 7.81    T 56.26    L 1.229
C02    129    F 116    V 1.326    W 0.28    T 39.86    L 0.949
C03    137    F 72    V 1.326    W 0.18    T 40.51    L 0.943
C04    133    F 39    V 1.326    W 0.09    T 40.22    L 0.939
C05    125    F 229    V 1.326    W 0.85    T 40.84    L 0.961
C06    140    F 4416    V 1.326    W 8.86    T 59.45    L 1.244
Vdroop:    1.53%
4600 - PASSED
4625 - PASSED
4650 - PASSED
4675 - PASSED
4700 - PASSED
4725 - PASSED
4750 - PASSED
4775 - PASSED
15:40:19: Cinebench stopped!
PX HIGH sub-profile
CPU usage(min):    16.7%
CPU usage(avg):    16.78%
CPU usage(max):    19.8%
SAFE:    4775MHz
FAST:    4800MHz
15:40:19: Test 1 finished!
15:40:19: Test 2 started!
Basic statistics
CORE / CPPC / FREQUENCY / VID / POWER / TEMP / DEBUG
C01    140    F 4430    V 1.35    W 8.38    T 59.23    L 1.257
C02    129    F 192    V 1.35    W 0.61    T 45.67    L 0.962
C03    137    F 4616    V 1.35    W 8.86    T 60.84    L 1.276
C04    133    F 4344    V 1.35    W 8.32    T 58.8    L 1.255
C05    125    F 122    V 1.35    W 0.84    T 45.06    L 0.94
C06    140    F 4602    V 1.35    W 8.69    T 61.72    L 1.25
Vdroop:    1.89%
4575 - PASSED
4600 - PASSED
4625 - PASSED
4650 - PASSED
4675 - PASSED
4700 - PASSED
4725 - PASSED
15:40:46: Cinebench stopped!
PX MID sub-profile
CPU usage(min):    33.3%
CPU usage(avg):    33.38%
CPU usage(max):    38.5%
SAFE:    4725MHz
FAST:    4750MHz
Max CPU usage for PX MID:    41%
15:40:46: Test 2 finished!
15:40:46: Test 3 started!
Basic statistics
CORE / CPPC / FREQUENCY / VID / POWER / TEMP / DEBUG
C01    140    F 4490    V 1.275    W 8.7    T 60.06    L 1.189
C02    129    F 2090    V 1.275    W 3.68    T 53.92    L 1.05
C03    137    F 4500    V 1.275    W 8.18    T 61.3    L 1.198
C04    133    F 4500    V 1.275    W 8.26    T 59.71    L 1.199
C05    125    F 898    V 1.275    W 1.5    T 47.42    L 0.982
C06    140    F 4473    V 1.275    W 8.42    T 62    L 1.18
Vdroop:    2.52%
4500 - PASSED
4525 - PASSED
4550 - PASSED
4575 - PASSED
4600 - PASSED
4625 - PASSED
4650 - PASSED
4675 - PASSED
15:41:14: Cinebench stopped!
PX LOW sub-profile
CPU usage(min):    50%
CPU usage(avg):    51.67%
CPU usage(max):    60.2%
SAFE:    4675MHz
FAST:    4700MHz
Max CPU usage for PX LOW:    58%
15:41:14: Test 3 finished!
15:41:14: Test 4 started!
Basic statistics
CORE / CPPC / FREQUENCY / VID / POWER / TEMP / DEBUG
C01    140    F 3712    V 0.997    W 5.68    T 52.36    L 0.939
C02    129    F 3712    V 0.997    W 5.88    T 55.56    L 0.942
C03    137    F 3712    V 0.997    W 5.92    T 55.45    L 0.94
C04    133    F 3712    V 0.997    W 5.86    T 55.2    L 0.942
C05    125    F 3712    V 0.997    W 5.99    T 55.8    L 0.944
C06    140    F 3712    V 0.997    W 6.1    T 55.12    L 0.938
15:41:24: Stress test stopped.
Start VID    1250
Start FREQ CCX#1    4225
Vdroop:    4.16%
4250 - PASSED
4275 - PASSED
4300 - PASSED
4325 - PASSED
4350 - PASSED
4375 - PASSED
4400 - PASSED
4425 - PASSED
4450 - PASSED
P2 PROFILE
VID:    1250mV
CCX#1:    4450MHz
15:41:30: Stress test stopped.
15:41:30: Test 4 finished!
15:41:30: Test 5 started!
Basic statistics
CORE / CPPC / FREQUENCY / VID / POWER / TEMP / DEBUG
C01    140    F 3746    V 1.006    W 5.9    T 53.02    L 0.948
C02    129    F 3746    V 1.006    W 6.06    T 56.3    L 0.951
C03    137    F 3746    V 1.006    W 6.18    T 56.16    L 0.95
C04    133    F 3746    V 1.006    W 5.91    T 55.33    L 0.95
C05    125    F 3746    V 1.006    W 6.01    T 56.12    L 0.953
C06    140    F 3746    V 1.006    W 6.23    T 55.88    L 0.947
Start VID    1150
Start FREQ CCX#1    4025
Vdroop:    3.91%
4050 - PASSED
4075 - PASSED
4100 - PASSED
4125 - PASSED
4150 - PASSED
4175 - PASSED
4200 - PASSED
4225 - PASSED
4250 - PASSED
P1 PROFILE
VID:    1150mV
CCX#1:    4250MHz
15:41:48: Stress test stopped.
Cinebench R20 started
Cinebench R20 finished with result: 4227
Voltage: 1.15 V  PPT: 78.1 W  Temperature: 60.4°
15:43:07: Test 5 finished!




CORES ORDER (from the best to the worst)
###    CPPC    VID    FIT
1    С06    С06    С05
2    С01    С01    С03
3    С03    С03    С02
4    С04    С04    С06
5    С02    С02    С04
6    С05    С05    С01








AVX light mode
Cycle time: 60000 ms
Reference frequency: 4375MHz
Reference voltage: 1187 mV
Voltage step: 6 mV




Manual overclocking mode enabled
15:43:14: Saving temporary settings...
15:43:19: CCX1 (125): 4375 MHz, 1187 mV
15:43:19: Step# 1. Diagnostic VID: 1187 mV
15:43:19: Stress test 1 started...
15:43:53: Stress test stopped.
15:43:54: Stress test 2 started...
15:44:05: Thread# 6 fall down!
15:44:05: Stress test stopped.
15:44:07: Step# 2. Diagnostic VID: 1136 mV




DIAGNOSTIC RESULTS
AMD Ryzen 5 5600X 6-Core Processor
CPU VID: 1136
CPU TEL: 1084
Max temperature: 56,3°
Energy efficient: 4,04
Your CPU is SILVER SAMPLE
Recomended values for overclocking (P1 profile):
Reference voltage: 1150 mV
Reference frequency: 4300 MHz
Recomended values for overclocking (P2 profile):
Reference voltage: 1300 mV
Reference frequency: 4550 MHz
Recomended values for undervolting:
Reference voltage: 1025 mV
Reference frequency: 4050 MHz


Phoenix deactivated!

Wie bekomme ich CTR dazu, dass das Tool meine CPU versucht auf 4,75 Ghz zu takten z.B. ?
Wenn die CPU nur 56°C erreicht, dann ist da meiner Meinung nach noch Luft nach oben - oder nicht ?



[Anarchist]

Im Gegenteil. Nur am PPT drehen ist so das stabilste was man machen kann.

Genau so sollte und muss es sein. Wenn man alles Default lässt und nur die TDP Werte verringert (was ja der offizielle ECO Mode nicht anders macht), dann hat das nichts mit Stabilität zu tun.
Der Single Core bleibt exakt gleich, dafür reicht die TDP ja locker aus, Multicore Takt sinkt.
Wie gesagt der ECO Mode macht ja nichts anderes, Man verliert Multicore Leistung aber im Verhältnis wird die CPU nochmal effizienter.



[ApolloX]

DIAGNOSTIC RESULTS
AMD Ryzen 5 5600X 6-Core Processor
CPU VID: 1136
CPU TEL: 1084
Max temperature: 56,3°
Energy efficient: 4,04
Your CPU is SILVER SAMPLE
Recomended values for overclocking (P1 profile):
Reference voltage: 1150 mV
Reference frequency: 4300 MHz
Recomended values for overclocking (P2 profile):
Reference voltage: 1300 mV
Reference frequency: 4550 MHz
Recomended values for undervolting:
Reference voltage: 1025 mV
Reference frequency: 4050 MHz


Wie bekomme ich CTR dazu, dass das Tool meine CPU versucht auf 4,75 Ghz zu takten z.B. ?
Wenn die CPU nur 56°C erreicht, dann ist da meiner Meinung nach noch Luft nach oben - oder nicht ?

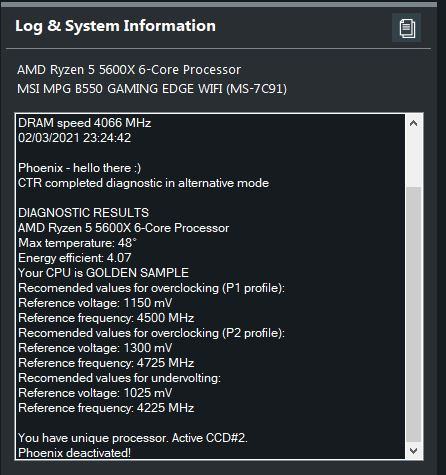

Anleitungen sind nicht so dein Ding?
Also entweder du liest die drüben beim Igor oder du kannst mit der Kurzfassung was anfangen:

Zuerst den Diagnoserun machen, der zeigt dir, dass 4,75 GHz nie zur Debatte stehen werden. Und anschließend, also jetzt gehts an den Tune Run, da trägst die Werte eines der drei hier gezeigten Profile mittig ins UI ein und lässt nochmal laufen, dann erste wird auf Stabilität optimiert. Oft ist eins der Profile bereits eingetragen und du musst nur auf Tune drücken. Meist sind die finalen Profile noch nen Ticken niedriger, dafür aber stabil. Möglicher Weise, aber das nutz ich ned, hat dieses 4,7 was mit nem Single Core Boost zu tun oder PBO, aber damit kenn ich mich nicht aus. Ich lass immer Allcore laufen und trag die drei aus nem Tune Run resultierenden Werte dann direkt ins Bios ein - anschließend brauch ich den CTR dann nicht weiter.
Lies das Tutorial bei Igor, da wird alles gut erklärt.



[Induktor]

Gestern mal den 5900X durch Cinebench geprügelt. So sehen die Ergebnisse aus:

CB R15 - 4.168


CB R20 - 9.539

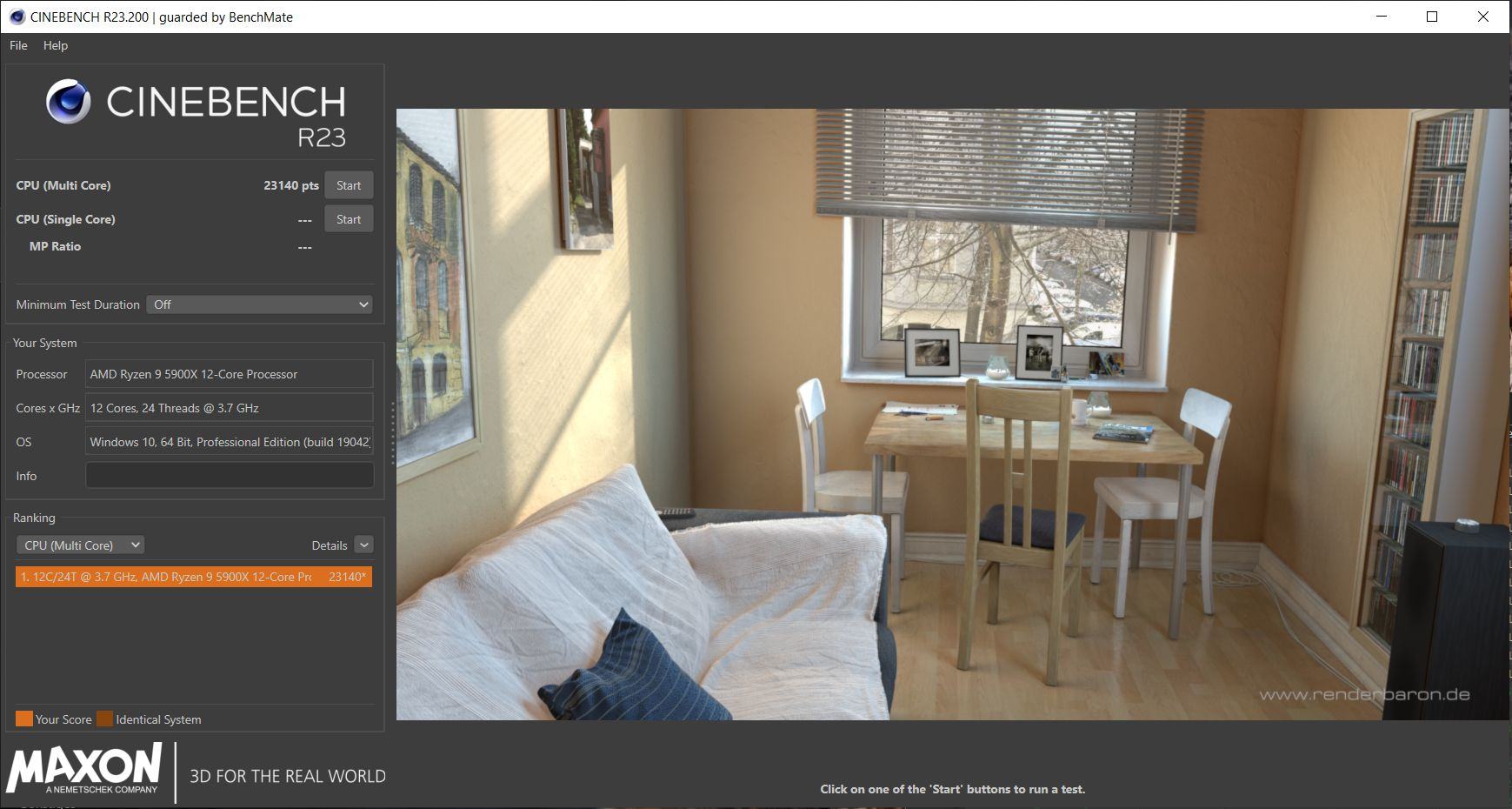

CB R23 - 23.140 ( PBO +50/ CO -19 all Core) daily-Setting

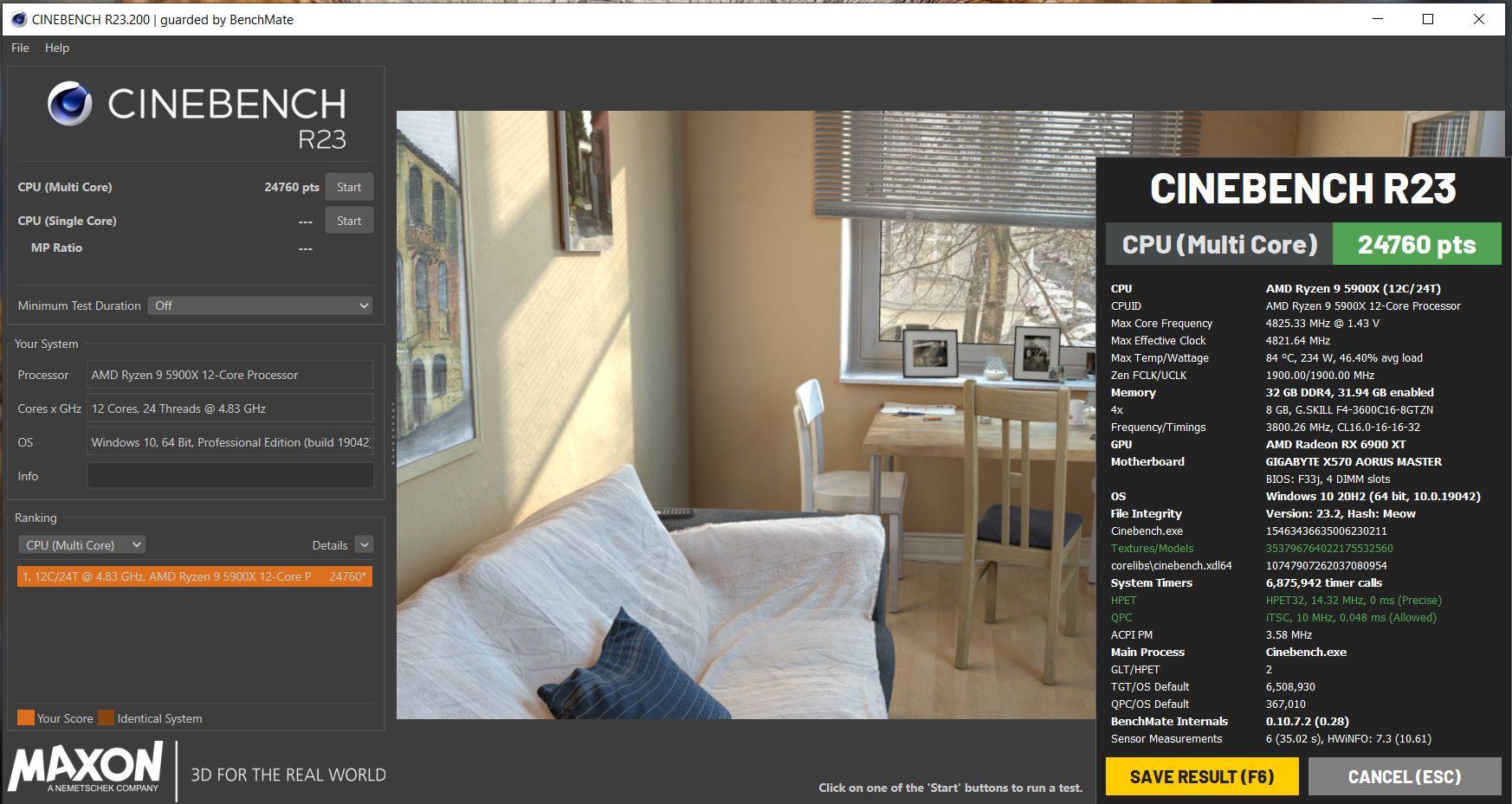

CB R23 - 24.760



Der Chip kann eigentlich mehr, aber ich bin kühlungstechnisch mit der AIO einfach langsam am Limit bei der Leistung. Zudem muss man für den Sprung von 48,25x auf 48,50x deutlich, deutlich mehr Strom reinpumpen damit die CPU durch den Cinebench läuft. Das bekommt man mit normalen Mitteln nicht mehr runtergekühlt.



[Ralle86]

1,42V unter Last sind mal eine Ansage 😆

Aber schickes Teil.



[Induktor]

1,42V unter Last sind mal eine Ansage

Geht eigentlich noch, ist ja nur für's Benchen. Im daily läuft er übern PBO mit UV. Ich will auch wissen, was die CPU kann.



[Ralle86]

Geht eigentlich noch, ist ja nur für's Benchen. Im daily läuft er übern PBO mit UV. Ich will auch wissen, was die CPU kann.

Wenn ich meine CPU soweit auslote, dann soll sie auch damit laufen 😅. Aktuell läuft mein 5900x mit 4,6 GHz und 1,32V. Mit 4,7 GHz kann ich alles am PC machen, auch CB R20, aber Prime95 gibt nach wenigen Sekunden einen blauen, ohne AVX versteht sich.
Kühlung wäre mit zwei Mo-Ras vorhanden, aber hab keine Lust die CPU zu grillen.



[Induktor]

Aktuell läuft mein 5900x mit 4,6 GHz und 1,32V.

Da läuft meiner mit dem PBO-Setting, wobei die kurzfristigen Boosts auch gerne mal bis 1,480V hochgehen, was ja nicht ungewöhnlich ist. Eins muss man AMD echt lassen, der PBO funktioniert wirklich sehr gut mit den Ryzen CPUs und nutzt die Leistung sehr optimal (nah an der Grenze) aus. Will man mehr Leistung rausquetschen, muss man das schon fast mit Gewalt machen.



[reppetstoH]

Also die besten Erfahrungen hab ich für meinen 5800x auch mit PPT=95W, TDC=65A und EDC=98A gemacht.

Das ding läuft kühl und entspannt und verliert bei Cinebench R20 gerademal 8% Multicore Performance, SingleCore ist exakt gleich.

Einfach mal ausprobieren. Kann man ja sogar mit PBO Boost override kombinieren.



[Gelöschtes Mitglied 189335]

Nachricht gelöscht



[reppetstoH]

@*********
Tdie ist der Wert des heissesten Sensors im Chip. Du hast zwei davon, weil der 5950x zwei chips unter der Haube hat.

Kann natürlich immer mal einen Sensor glitch geben, deswegen sind die Maximalwerte ohne auf den Average Wert (HWinfo) zu schauen nicht sonderlich stichhaltig. Wenn das Ding natürlich auch average >90 ist, isses heiss.



[Gelöschtes Mitglied 189335]

Nachricht gelöscht



[pepe.tar.xz]

Hab mal ne Frage zu meinem 5950x.
Ich hatte die letzte Zeit mit der Stabilität zu kämpfen. Konnte es aber auf die PSU eingrenzen und hab mir Testweise eine neue geholt.
Jetzt geht soweit auch alles. Deswegen bin ich das OC nochmal angegangen.

Folgendes sind meine OC Settings (CO hatte ich vorher mal mit dem Corecycler über einige Nächte ausgelotet):
PBO Advanced
Limit -> auf Mainboard (zieht in Prime95 Small FFTs maximal 260W und wird max. 85° warm)
Scalar -> x2
CO: -10, -22, -13, -30, -22, -30, -25, -25, -25, -22, -28, -30, -30, -28, -25, -30
DOCP Profil -> DDR4 3600Mhz 14 15 15 15 35
C States -> Enabled

Hatte auch mal andere Power Settings mit LLC3, capability 130%, VRM switching freq. 400Mhz, Power Phase Control: Power Phase Response / Ultra Fast.
Das hatte aber nicht viel gebracht.

Das läuft soweit auch stabil. Getestet in CB R15, R20 und R23, Prime95 Small FFTs, Super PI 1.5 mit 32M und Division 2.

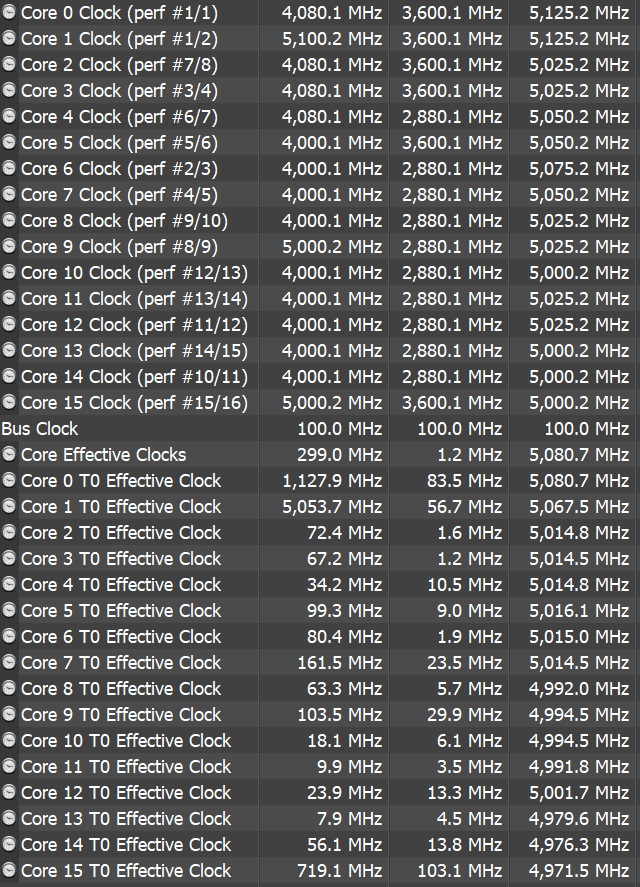

Ich habe mich dann aber etwas über die in game Frequenzen gewundert. Die CPU ist nie über 5Ghz getaktet. Ich hatte immer nur 4.7Ghz-4.8Ghz auf allen Kernen (Ich mein dafür das die all Core anliegen passt das ja aber es müsste doch ein anderes Boost Verhalten geben).

Dann habe ich auch mal Single Core Benchmarks zwischen Stock und OC verglichen. Die waren identisch +/- paar Punkte. Es hatte sich nur der MC verbessert.

Liegt das am BIOS oder übersehe ich hier grad iwas ?



[qiller]

Ist normal. Wenn du höhere ST-Performance willst, musst du das AutoOC erhöhen (z.B. +100MHz), sonst bleibt der Boost bei 5050MHz stecken.



[pepe.tar.xz]

Hab ich auch schon gemacht aber ich erreiche ja nie die 5Ghz Grenze.
Deswegen sollte ja auch der Offset nix bringen.

EDIT:
Das CO sollte doch aufjedenfall was bringen oder?
Ist ja quasi undervolten. Also müssten die Kerne auch höher boosten.



[Cyberbernd]

Hi

Kann das auch an der Graka liegen ?

Also wenn die eh auf 100 % Auslastung ist......weil in Games taktet mein 5900X auch "nur" 4500 bis 4800 mhz.

Eben mal in HWInfo nachgesehen: 90 minuten Zero Dawn und nur 2 Kerne takten auf 4600 Mhz.
max Temp 62 Grad.

PPT lag max bei 135 Watt. Eingestellt habe ich 230 Watt.

mit dem Y cruncher zieht der PC 210 Watt.

Gruß Bernd



[pepe.tar.xz]

Hey,

ja das ist auch so. Die Auslastung ist ja auch von Spiel zu Spiel unterschiedlich. Je nach dem wie die mit den Kernen skalieren.
Aber ich wunder mich zum einen über das Boostverhalten, weil alle Kerne fix auf einer Frequenz laufen und zum anderen das ich mit dem BoostTester im Desktop auch kein höheren Takt mit CO rauskriege.



[Cyberbernd]

Hi

Mit dem Core Cycler ?

Da geht es immerhin auf 4950 mhz bei mir. Selten auch 5000 Mhz.

allcore im cb20 z.b. ist mit 4615 Mhz Schluß. Mehr geht nicht. Nur per allcore OC oder mit CCX OC.

Gruß Bernd



[pepe.tar.xz]

Nein die maximalen Clocks teste ich zurzeit mit dem BoostTester.
Mit dem kriegt man ganz gut die maximalen Boost Clocks raus wenn der paar mal durch läuft.



[Induktor]

Also wenn die eh auf 100 % Auslastung ist......weil in Games taktet mein 5900X auch "nur" 4500 bis 4800 mhz.

Eben mal in HWInfo nachgesehen: 90 minuten Zero Dawn und nur 2 Kerne takten auf 4600 Mhz.
max Temp 62 Grad.

PPT lag max bei 135 Watt. Eingestellt habe ich 230 Watt.

Hab auch den 5900X und spiele gerade HZD. Deine Werte entsprechen sehr nah meinen Werten. Für mich hört sich alles normal an. Was hast du denn für Erwartungen? Kannst ja 48x all Core drauf hauen und noch mal den Ingame-Benchmark laufen lassen. Auf die 2-3 fps wird's am Ende auch nicht mehr drauf ankommen. Wenn du mehr All Core-Takt willst, solltest du weniger Kerne nehmen.



[zrxGhost]

Da müsste mehr gehen, pepe.tar.gz. Mit BoostTester teste ich auch die CO settings. Mein 5950X boostet da nach viel Fummelei mit CO fast auf allen Cores 5Mhz. (Agesa 1202 Bios, +200Mhz Boost Override, TDP Limits 142/95/140). CO jeden Kern ausgelotet mit Werten von -11 bis -17 auf dem ersten CCD und von -24 bis -27 auf dem zweiten CCD.



[pepe.tar.xz]

@zrxGhost Hast du FMax an oder aus?
Genau solche Werte habe ich mir vorgestellt.

@Induktor Mir geht es hier ja nicht um die Frequenz ansich sondern eher um das Boostverhalten. Wenn man jeden Kern einzeln undervoltet müsste ein messbarer Unterschied vorhanden sein. Zumindest sollte der Boost beim Desktop entsprechend sein.

Ich flash jetzt mal das BIOS 3402 und schau ob sich was ändert.
