Dampfkanes
Legende
hier bitte:btw..ist das ein exrfs in deinem avatar mit ner wärmebildcam?!!
wie geil ist das denn???!!!! bilder posten,..!!! aber sofort!!!!!!!

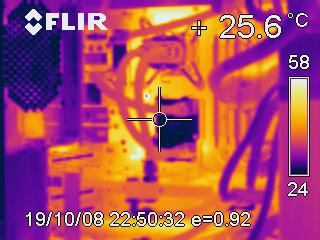

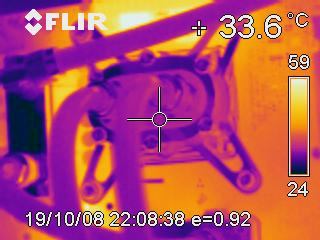

Die Wärmebildkamera hat leider keine höhere Auflösung.
So ein Mist. Ich glaub, ich wechsle nur aufs X58 wegen den Anfi-Kühlern und den günstigen DDR3-Tripplechannel-Kits
Momentan siegt noch die Vernunft. Mal schaun was das neue Jahr bringt.
ciao Tom
Anhänge
Die Wärmebildkamera hat leider keine höhere Auflösung.
So ein Mist. Ich glaub, ich wechsle nur aufs X58 wegen den Anfi-Kühlern und den günstigen DDR3-Tripplechannel-Kits
Momentan siegt noch die Vernunft. Mal schaun was das neue Jahr bringt.
ciao Tom
Wie Goil sind die Bilder den
, du kommst nicht zufällig aus der nähe von Köln oder?Hast du mal ein Bild von der wärmebildkamera für uns?
Gruß Finn
Zuletzt bearbeitet:
Dampfkanes
Legende
@finnzwerg
nö, ich komme aus einer ganz anderen Ecke Deutschlands.
Sonst hätte man da schon mal was organisieren können.
Welche Cam es genau ist, kann ich jetzt nicht sicher sagen. Ich hatte sie von einem anderen Labor ausgeliehen.
Es müsste die Thermacam E2... von FLIR sein.
Diese von mir verwendete Cam hat ein kleines Manko. Der Meßbereich geht nämlich nur hoch bis 60 °C. Damit konnte ich zwar wärmere Stellen auf dem Mobo finden, ich konnte dann aber nicht sagen, wie warm genau diese Stellen werden. Das zweite Bild im Anhang gehört zum Luftgekühlten Rechner von meinem Vater.
Ich würd mal vermuten, der Kühler erfüllt da nicht unbedingt seinen Zweck.
ciao Tom
nö, ich komme aus einer ganz anderen Ecke Deutschlands.
Sonst hätte man da schon mal was organisieren können.
Welche Cam es genau ist, kann ich jetzt nicht sicher sagen. Ich hatte sie von einem anderen Labor ausgeliehen.
Es müsste die Thermacam E2... von FLIR sein.
Diese von mir verwendete Cam hat ein kleines Manko. Der Meßbereich geht nämlich nur hoch bis 60 °C. Damit konnte ich zwar wärmere Stellen auf dem Mobo finden, ich konnte dann aber nicht sagen, wie warm genau diese Stellen werden. Das zweite Bild im Anhang gehört zum Luftgekühlten Rechner von meinem Vater.
Ich würd mal vermuten, der Kühler erfüllt da nicht unbedingt seinen Zweck.
ciao Tom
Anhänge
Zuletzt bearbeitet:
ansi86
Enthusiast
Schöner Kühler
bin ja schon gespant wann ein Kompletter GPU -Kühler kommt.
bin ja schon gespant wann ein Kompletter GPU -Kühler kommt.
Oh ja, der fügt sich nahtlos in die Kühlerlinie ein!
Aber mal eine andere Frage: Habt Ihr einen Kühler im Angebot, der auf die Spawas eines Abit OTES-Board á la AB9, AB9 Pro, AW9D-Max, Fatal1ty AN9 32X und Konsorten paßt??
Ich hab nämlich ein Abit NF-M2 nView, welches ich nach Möglichkeit gern komplett mit AF-Kühlern bedecken möchte. Momentan hab ich diesen Im Einsatz und der paßt dann nicht mehr wirklich zum kommenden Soleil...
Die originale Heatpipe (NB - Spawa) hab ich hier noch rumliegen, falls Ihr die zum kurzen Vermessen benötigen würdet!
Aber mal eine andere Frage: Habt Ihr einen Kühler im Angebot, der auf die Spawas eines Abit OTES-Board á la AB9, AB9 Pro, AW9D-Max, Fatal1ty AN9 32X und Konsorten paßt??
Ich hab nämlich ein Abit NF-M2 nView, welches ich nach Möglichkeit gern komplett mit AF-Kühlern bedecken möchte. Momentan hab ich diesen Im Einsatz und der paßt dann nicht mehr wirklich zum kommenden Soleil...
Die originale Heatpipe (NB - Spawa) hab ich hier noch rumliegen, falls Ihr die zum kurzen Vermessen benötigen würdet!
hi abit kühler haben wir keine... da das alles auch was älter ist würde das leider unter sonderanfertigung fallen
das kannst du aber detailliert auch hier
http://eiskaltmacher.de/portal/index.php?option=com_smf&Itemid=26&topic=2479.1000
nachlesen wie man von uns kühler für sein altes/neues mobo bekommt
Anfi-tec GPU-Only waterblock
Lochabstand(horizontal/vertikal): 53mm bis 58,6mm
mit 2 g1/4" Anschlüssen 90° (L) zueinander angeordnet
mit M2.5 Befestigungsmaterial
wieder eine gelungene cleane Montageart
ohne federungen
Halterungsblende für 6800/7800/7900/8600/8800 und X1800/X1900/HD2900 etc
Unterseite:
zerlegt:
die Bodenplate hat zwar das typische Anfidesign...
wurde aber mit einem 1.5mm Fräser gefräst statt einem 2mm Fräser,
und besitzt somit eine sehr viel feinere Struktur.
(Restbodenstärke 0.75mm)
die 2 Auslässe (links und rechts) sollen den wasserstrom durch die wassermenge bestimmen
der deckel der alles so lange aufgehalten hat
(bei diesem prototyp it die oring nut ein bisschen zu weit oben gelandet -.-)
der Auslass ist strömungsoptimiert !!!
hab mal die kontur in paint mit ner grünen linie nachgezogen damit ihr sehen könnt was ich mit
"strömungsoptimiert" meine
der Deckel mit feinem Schliff und der "soleilfase"
ein AF-Logo wird in der verkaufsversion noch auf den deckel kommen
über den preis sind wir uns noch nicht ganz einig..wird aber wohl so bei
~ 50€ landen, da man beim fräsen des deckels eigentlich die ganze zeit neben der cnc stehen
(manuelles umspannen und aufpassem beim extralangfräser das nix schmilzt/schmiert)
.........nochmal kurz alle fakten:
Lochabstand(horizontal/vertikal): 53mm bis 58,6mm
mit 2 g1/4" Anschlüssen 90° (L) zueinander angeordnet
~ 25mm Bauhöhe (belegt also einen weiteren platz)
und zum schluss noch 2 bilder die auch mal ganz nett aussehen ^^
anfi-soleil-deckel-jenga
:X
die versenkten löcher sehen mal krass aus in der menge ^^
das kannst du aber detailliert auch hier
http://eiskaltmacher.de/portal/index.php?option=com_smf&Itemid=26&topic=2479.1000
nachlesen wie man von uns kühler für sein altes/neues mobo bekommt
Anfi-tec GPU-Only waterblock
Lochabstand(horizontal/vertikal): 53mm bis 58,6mm
mit 2 g1/4" Anschlüssen 90° (L) zueinander angeordnet
mit M2.5 Befestigungsmaterial
wieder eine gelungene cleane Montageart
ohne federungen
Halterungsblende für 6800/7800/7900/8600/8800 und X1800/X1900/HD2900 etc
Unterseite:
zerlegt:
die Bodenplate hat zwar das typische Anfidesign...
wurde aber mit einem 1.5mm Fräser gefräst statt einem 2mm Fräser,
und besitzt somit eine sehr viel feinere Struktur.
(Restbodenstärke 0.75mm)
die 2 Auslässe (links und rechts) sollen den wasserstrom durch die wassermenge bestimmen
der deckel der alles so lange aufgehalten hat
(bei diesem prototyp it die oring nut ein bisschen zu weit oben gelandet -.-)
der Auslass ist strömungsoptimiert !!!
hab mal die kontur in paint mit ner grünen linie nachgezogen damit ihr sehen könnt was ich mit
"strömungsoptimiert" meine
der Deckel mit feinem Schliff und der "soleilfase"
ein AF-Logo wird in der verkaufsversion noch auf den deckel kommen
über den preis sind wir uns noch nicht ganz einig..wird aber wohl so bei
~ 50€ landen, da man beim fräsen des deckels eigentlich die ganze zeit neben der cnc stehen
(manuelles umspannen und aufpassem beim extralangfräser das nix schmilzt/schmiert)
.........nochmal kurz alle fakten:
Lochabstand(horizontal/vertikal): 53mm bis 58,6mm
mit 2 g1/4" Anschlüssen 90° (L) zueinander angeordnet
~ 25mm Bauhöhe (belegt also einen weiteren platz)
und zum schluss noch 2 bilder die auch mal ganz nett aussehen ^^
anfi-soleil-deckel-jenga
:X
die versenkten löcher sehen mal krass aus in der menge ^^
Zuletzt bearbeitet:
Morpheus2200
Semiprofi
- Mitglied seit
- 04.08.2001
- Beiträge
- 30.945
Ja schön und gut...mein Soleil liegt immernoch niht unterm weihnachtsbaum
Super arbeit von euch....wie immer!
Respekt
gruss
Megah
Super arbeit von euch....wie immer!
Respekt
gruss
Megah
Case_Modder
Enthusiast
Jo finde auch super arbeit...
Der GPU only ist auch nice und mit "AF" noch kommt bestimmt noch nen Tick besser...(der Schriftzug kommt ja rauf, laut deiner aussage)
Was mich dann interesserieren würde ob ihr für die SPAWAS auf der Grafikkarte dann auch noch etwas in Planung habt, da ja der GPU Only nur für das GPU Herzstück ist, die Spawas jedoch frei bleiben...
Der GPU only ist auch nice und mit "AF" noch kommt bestimmt noch nen Tick besser...(der Schriftzug kommt ja rauf, laut deiner aussage)
Was mich dann interesserieren würde ob ihr für die SPAWAS auf der Grafikkarte dann auch noch etwas in Planung habt, da ja der GPU Only nur für das GPU Herzstück ist, die Spawas jedoch frei bleiben...
1337_alpha
Enthusiast
Wann wird denn so weißes POM bei euch standardmäßig eingesetzt?^^
hab ihr den GPU Kühler schon getestet, wenn ja mit welchen Karten?
reichen bei einer 8800GT für Speicher und Spawa diese kühler http://www.mercadolibre.com.mx/jm/img?s=MLM&f=21070672_4744.jpg&v=O ? über der Grafikkarte ist ein 360er Radi mit 3 YL D12SL-12C
johnny.de
reichen bei einer 8800GT für Speicher und Spawa diese kühler http://www.mercadolibre.com.mx/jm/img?s=MLM&f=21070672_4744.jpg&v=O ? über der Grafikkarte ist ein 360er Radi mit 3 YL D12SL-12C
johnny.de
n3ocort3x
Semiprofi
sehr geiler Freezer.... sowas hat sonst keiner
greetz
greetz
bloom
Neuling
- Mitglied seit
- 09.11.2008
- Beiträge
- 160
50 eutonen ist aber ganz schön happig für ne bisle material und nur gpu lösung?. da ist nen komplett kühler für 69 äste doch praktischer?!
und was ist mit den speicher&spawa?? brauche die nacher net gekühlt werden oder muß ma da speicher&spawakühler draufbauen und extra lüfter beschaffen?
grüße
und was ist mit den speicher&spawa?? brauche die nacher net gekühlt werden oder muß ma da speicher&spawakühler draufbauen und extra lüfter beschaffen?
grüße
UnRockBar
Semiprofi
dafür ist es aber nix von der Stange,
und darf auch ruhig etwas mehr kosten,
Denn Jeder Kühler ist ja ein Unikat
Schöne arbeit Jungs =)
Leider Bin ich Kälteanlagenbauer
und darf auch ruhig etwas mehr kosten,
Denn Jeder Kühler ist ja ein Unikat
Schöne arbeit Jungs =)
Leider Bin ich Kälteanlagenbauer
Cyprinus_Carpio
Banned
ach du scheiße sehr nette arbeit, ihr
die gefallen mir fast alle sogar besser als die voner stange... habt ihr schon einen 7800/7900gt komplettkühler im angebot? bin leider zu faul, den ganzen fred zu durchforsten, sry
die von HK sehn nämlich grausam aus...und das ist milde ausgedrückt
die gefallen mir fast alle sogar besser als die voner stange... habt ihr schon einen 7800/7900gt komplettkühler im angebot? bin leider zu faul, den ganzen fred zu durchforsten, sry
die von HK sehn nämlich grausam aus...und das ist milde ausgedrückt
UnRockBar
Semiprofi
Komplettkühler wirds nicht geben da sie zu aufwändig herzustellen wäre und die fräßzeit einfach ewig wäre
Cyprinus_Carpio
Banned
achso....schade, wollte meiner 7800gt dual einen spendieren........entwerfe ihn grad im cinema4d, vllt find ich ja bei meinen bekannten einen, ders fräst
schick uns das Board und wir können einen PWM Kühler für das Board bauen
Gruß finn
wann,..ka
wir wollen demnächst im shop eine auswahlmöglichkeit einstellen
aber ich weis nicht wann wir dazu kommen (oder dazu lust haben
)also zaubern kann ich nicht
http://www.aquatuning.de/product_info.php/info/p3291_Xilence-VGA-Ram-Heatsinks---black.htmlund was ist mit den speicher&spawa?? brauche die nacher net gekühlt werden oder muß ma da speicher&spawakühler draufbauen und extra lüfter beschaffen?
grüße
oder
http://www.aquatuning.de/product_info.php/info/p2201_Swiftech-Kupfer-BGA-RAM-Cooler.html
ich weis jetzt nicht ob ich deinen post als kritik oder nur als gemecker auffassen soll
für alle anderen die auch auf einen passenden kühler von uns hoffen sollten sich hier
http://eiskaltmacher.de/portal/index.php?option=com_smf&Itemid=26&topic=2479.1000
mal den ersten post angucken
n3ocort3x
Semiprofi
Hy Ihr, wie siehts aus mit dem Kombikühler für das EVGA x58, kann ich kommende Woche schon bestellen ????
Nein Scherz bei seite, wollt nur mal Nachfragen wie der derzeitige Status ist...
greetz
Nein Scherz bei seite, wollt nur mal Nachfragen wie der derzeitige Status ist...
greetz
n3ocort3x
Semiprofi
danke für die stats
Andre ---> gute Besserung , finn ---> viel spass, Kupfer ---> Bitte komm bald
greetz
Andre ---> gute Besserung , finn ---> viel spass, Kupfer ---> Bitte komm bald
greetz
hmm stautus?
Kupfer -> noch nicht da was ich am 18.12 bestellt hatte -.-
Kein Wunder, war ja Weihnachten und Silvester.
Und für die Post kommt sowas immer total unvorhergesehen..
Morpheus2200
Semiprofi
- Mitglied seit
- 04.08.2001
- Beiträge
- 30.945
Meiner ist endlich da!
Danke euch Anfis
