nun zeige ich euch mal unsere neuen Kühler fürs EVGA P55 FTW 200

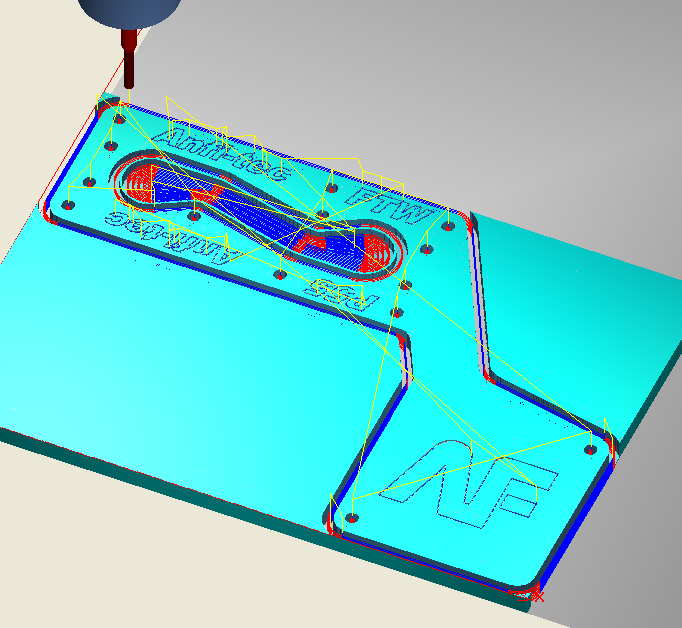

der Entwurf des NB/SB Kühlers sah zuerst so aus

musste nach der ersten Anprobe der Plexidummys eine weitere Aussparung hinzufügen
und die Gravuren habe ich etwas reduziert...
kann man hier gut sehen warum:

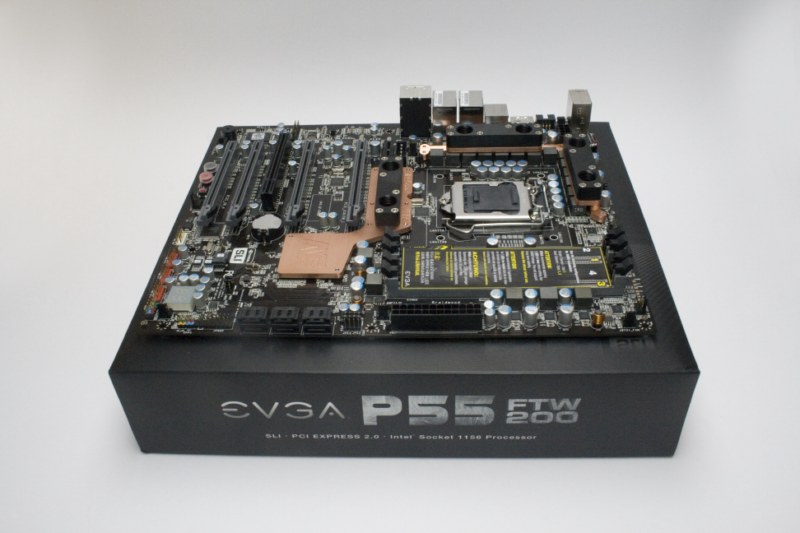

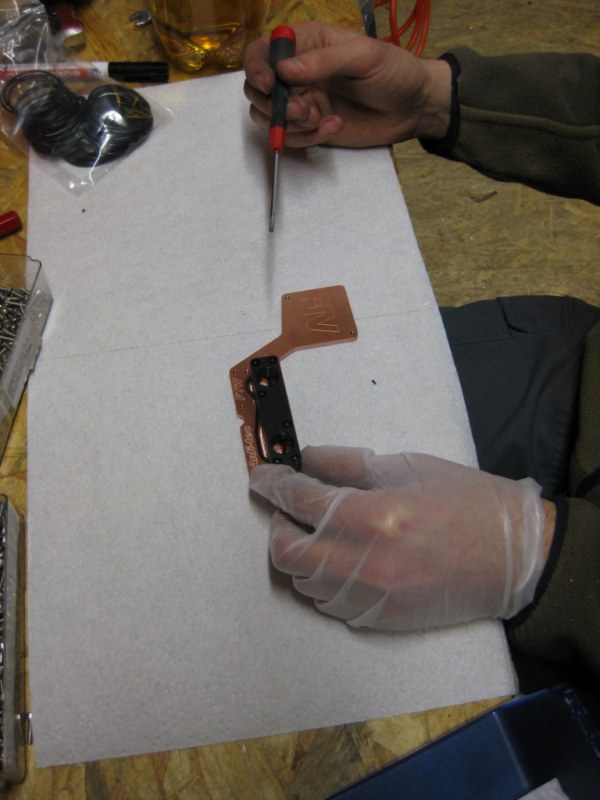

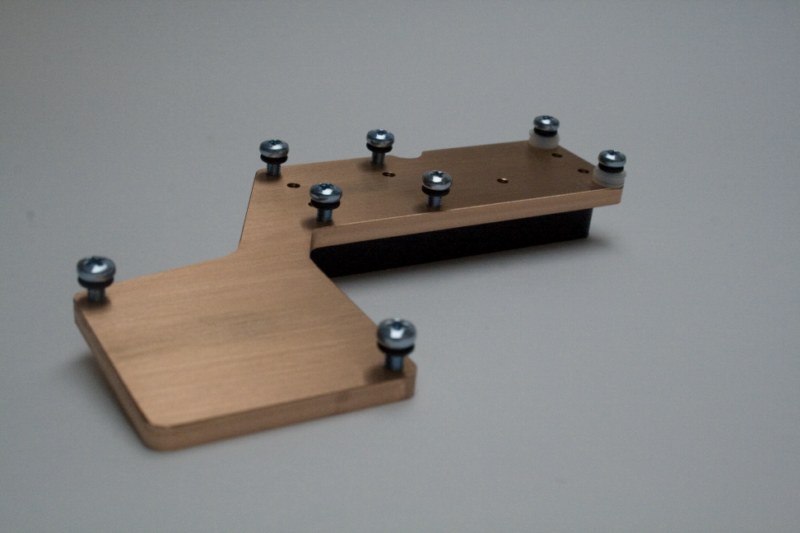

hier ist er schon fertig und Finn baut den Kühler grade zusammen:

der NB/SB Kühler funktioniert wie unser letzer MSI 790FX fullcoverblock:

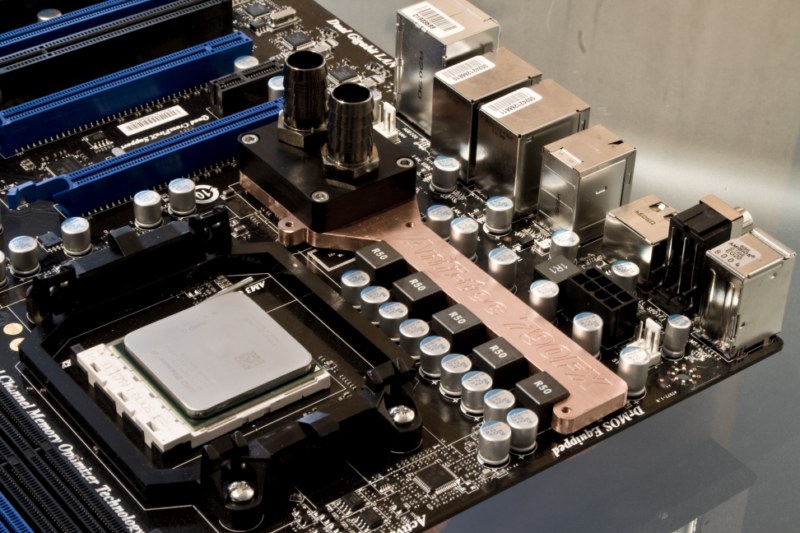

(das Bild ist von dem LUXX User Schlingel_INV)
er benutzt die Wärmeleitfähigkeit des Kupfers
Die SB hat nicht viel Wärmeleistung und so reicht eine Kupferbrücke locker aus.
Wenn dann wäre auch nur Platz für einen Kanal gewesen, was man hier sehen kann

Dann hätte einer der Anschlüsse unten zwischen den Grafikkarten sitzen müssen.

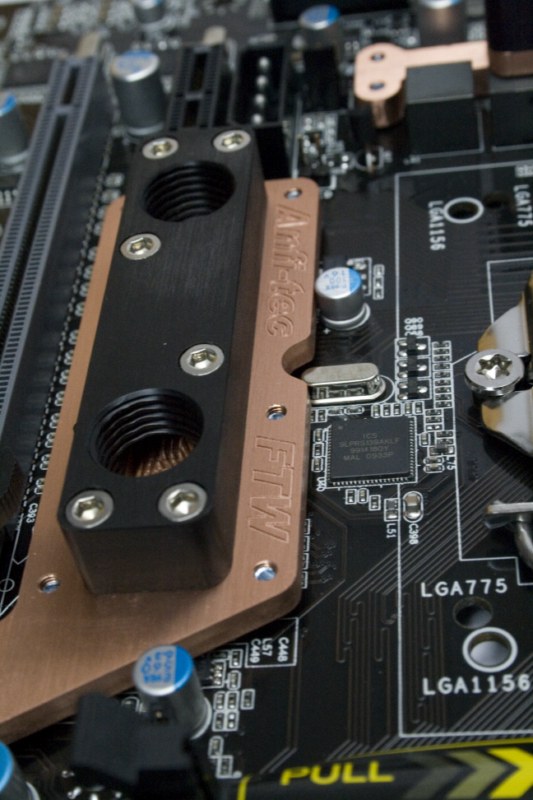

Der Platz für die Spannungswanderlkühler war auch nicht grade großzügig bemessen, also musste ich wegen den G1/4" Anschlüssen in die Höhe bauen -.-

Zumindest konnte ich so oft verwendete Deckel weiterbenutzen..
das spart nicht nur Nerven ^^ und gibt ein einheitliches Bild

jedoch hätte ich lieber Finns neue tolle Deckelkreation untergebracht

PWM026 und 027 für ein 780i FTW mit einem Deckel mit Überbau und komplett aus einem Stück
benötigen "nur" 13mm Kupferbreite mit innenliegendem Kanal und Struktur
Beim P55 FTW hatte ich leider nur 7mm Breite zur Verfügung :'(

was sich EVGA bei den P55 NB Befestigungen denk weis ich auch nicht
so viele Halteschrauben gabs noch nie an einem Kühler,..

******************************************

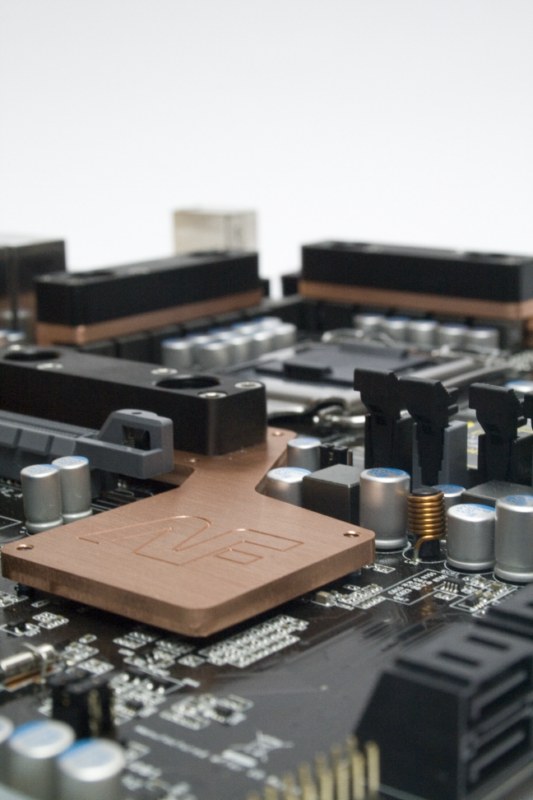

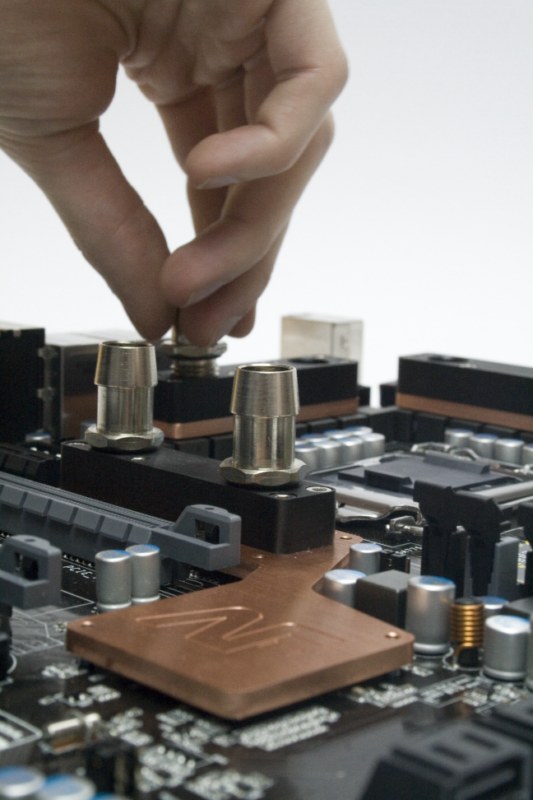

hier noch ein paar Impressionen mit 13mm Dangerden Tüllen

finde das ist ein sehr gutes Bild geworden

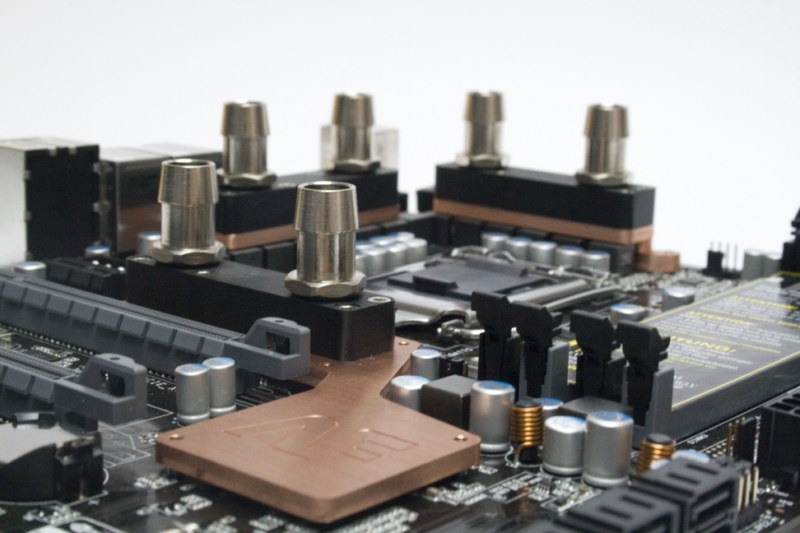

selbes Bild mal in waagerecht
http://www.anfi-tec.de/forenbilder/P55/8.JPG

et voilà

die Spannungswandlerkühler passen wohl auch auf das normale EVGA P55 FTW
wer sonst noch ein P55 EVGA hat was kein ftw ist der kann ja mal hiermit http://www.anfi-tec.de/EVGAP55skizze.pdf sein Glück versuchen ^^

werde mir wohl mal ein fotozelt zulegen müssen,..schrecklich dunkle Bilder sind das geworden -.-
tut mir leid



[whuzabi]

ich wär immernoch für eine andere version beim fullcover hätte da auch ne idee die frage is ob du sie mir verwirklichen kannst und ob es sich rentiert versteht sich



[Andreoid]

ja dann leg mal los mit erklären ^^
aber nich im icq sondern hier damit alle was davon haben ;P
hier haste ne ausdruckbare skizze...tob dich aus ^^
http://www.anfi-tec.de/EVGAP55skizze.pdf



[whuzabi]

also ich würd sowas vorschlagen wie beim soleil. eine art sandwich. unten lauft der eine kanal eingefräst im kupfer darüber eine metallplatte wo nur 2 löcher für die anschlüsse sind und ein durchlass an der SB der zu dem im deckel eingefräßten kanal der zurückgeht geht

verständlich ?!



[Andreoid]

hmm wozu die sb aktiv kühlen? nur damit se verdeckt ist? ^^
gehen tut sowas schon was du meinst,..nur der aufwand wäre locker das doppelte, und damit auch der preis



[whuzabi]

ja nur zum verdecken. und der preis is mir so ziehmlich latte so langsam kennst mich ja eh

wennst dann noch a messing deckel machst oder aus kupfer omg hrrrr

dann werd ich sogar a beleuchtets anfilogo draufknallen



[fhantastic]

schön sind die kühlerchen geworden

Aber was EVGA da mit dem Boardlayout anstellt is ja auch nich mehr feierlich... tonneweise schrauben und minimaler platz

Ich glaub die wollen nicht das man da wasserkühler drauf setzt



[Firefox96]

wie schauts denn mit nem fullcover fürs normale FTW aus?



[whuzabi]

da die beiden so ziemlich baugleich sind sollte des wohl auch passen oder meinst ned ?



[Firefox96]

da hilft wohl nur ausprobieren



[whuzabi]

er hat doch eh a skizze

http://www.anfi-tec.de/EVGAP55skizze.pdf

audrucken anhalten und gemma



[Andreoid]

wie schauts denn mit nem fullcover fürs normale FTW aus?

da die beiden so ziemlich baugleich sind sollte des wohl auch passen oder meinst ned ?

ja von der Lage des SBkühlers sind die schon änlich... aber beim normalen FTW ist wohl kein Chip unter dem NB Teil und es sind nur 2 statt 6 Haltelöcher.

(Quelle: http://www.legitreviews.com/article/1158/3/)
also braucht man da nur einen UCDsb für die SB ^^



[x1nghui]

oder wie wärs wenn man die bodenplatte von jz nimmt und einfach alles mit POM bedeckt? und wenn man ein dünneres POM nimmt schauts noch besser aus (hat eh fast jeder tüllen/fittinge mit kurzem gewinde, wenn nicht gibts eh distanzringe)



[whuzabi]

ja mit schöhn quer eingraviertem AF FTW200 logo



[Andreoid]

möglich ist sowas ja,..aber nicht für ne serie
und vollkupferdeckel die nicht quadratisch sind wie die vom soleil bekommen wir mit aktuellen mitteln nicht wirklich sauber ausgefräst,..den soleil konnte ich ja noch nachschleifen.... bei rundungen geht das nicht mehr



[Firefox96]

also passt der fullcover nicht aufs normale ftw wegen den zusätzlichen schrauben? könnte man da nicht einfach die überflüssigen schrauben weglassen?



[Andreoid]

also passt der fullcover nicht aufs normale ftw wegen den zusätzlichen schrauben? könnte man da nicht einfach die überflüssigen schrauben weglassen?

du kannst dir die skizzen mal runterladen und ausdrucken. hatte die im infothread gepostet
passen könnte es,..aber die hebelwirkung wäre doch ein wenig sehr groß für den kleinen sb chip,.. also wieso da dann einen ftw200fullcover montieren wollen, wenn ein UCDsb da doch viel günstiger, gezielter und wiederverwendbarer ist?
