[Sammelthread] ASRock P67 Pro3 / Extreme4 / Extreme6

Hallo Asrock Freunde! :wink:

Hier ist ein Sammelbecken für P67 Boards der Marke Asrock. Dahinter versteckend sich Themen wie...

- Kaufberatung
- Kombatibilität / Probleme
- Übertakten
- Bilder
- genereller Austausch

Grundsätzlich liegt der Schwerpunkt auf den B3 Boards, welche i.d.R. kostenlos beim Händler gegen die alte Revision B2 ausgetauscht werden können.



Eine Übersicht der Boards nach Preis inkl. Versand:
(Stand: 15.4.11)

Das Fatal1ty Board ist das teuerste, wird jedoch in einem separaten Fred behandelt, daher habe ich es aus der Übersicht entfernt.

ASRock P67 Extreme6 158,73


Das Extreme6 ist das teuerste Board in der normalen Serie von Asrock. Es hat dieselben Ausgänge wie das Fatal1ty und bietet auch dieselbe Frontblende. Lediglich beim Design ist es zurückhaltender.

Spezifikationen
Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V16 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Support jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
- Supports THX TruStudio PRO™
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports Dual LAN with Teaming function
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 3 x PCI Express 2.0 x16 slots (PCIE2/PCIE4: single at x16 or dual at x8/x8 mode; PCIE5: x4 mode)
- 2 x PCI Express 2.0 x1 slots
- 2 x PCI slots
- Supports ATI™ Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions
- 4 x SATA3 6.0 Gb/s connectors by Marvell SE9120, support NCQ, AHCI and "Hot Plug" functions (SATA3_M4 connector is shared with eSATA3 port)
USB 3.0 - 4 x Rear USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
- 1 x Front USB 3.0 header (supports 2 USB 3.0 ports) by Etron EJ168A, supports USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 6 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x IEEE 1394 header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- SLI/XFire power connector
- Front panel audio connector
- 4 x USB 2.0 headers (support 8 USB 2.0 ports)
- 1 x USB 3.0 header (supports 2 USB 3.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 4 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 4 x Ready-to-Use USB 3.0 Ports
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- 1 x IEEE 1394 Port
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial)
Produktzubehör - 1 x ASRock SLI_Bridge_2S Card
- Quick Installation Guide, Support CD, I/O Shield
- Floppy Cable
- 6 x SATA Data Cables (optional)
- 2 x SATA 1 to 1 Power Cables (optional)
- 1 x Front USB 3.0 Panel
- 4 x HDD Screws
- 6 x Chassis Screws
- 1 x Rear USB 3.0 Bracket
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)
Bilder



ASRock P67 Extreme4 130,94

Das Extreme4 ist ein gutes Allround-Mainboard, welche auch eine Frontblende mit 2x USB 3.0-Anschlüssen mitbringt wie beim Extreme6 und dem Fatal1ty. Allerdings beistzt es weniger Anschlüsse auf der Frontblende und es hat einen kleineren Kühler. Wen das nicht stört, kann zum Ex4 greifen und ein wenig Geld sparen.

Spezifikationen
Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V8 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supports jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
- Supports THX TruStudio PRO™
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 3 x PCI Express 2.0 x16 slots (PCIE2/PCIE4: single at x16 or dual at x8/x8 mode; PCIE5: x4 mode)
- 2 x PCI Express 2.0 x1 slots
- 2 x PCI slots
- Supports ATI™ Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions
- 2 x SATA3 6.0 Gb/s connectors by Marvell SE9120, support NCQ, AHCI and "Hot Plug" functions (SATA3_M2 connector is shared with eSATA3 port)
USB 3.0 - 2 x Rear USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
- 1 x Front USB 3.0 header (supports 2 USB 3.0 ports) by Etron EJ168A, supports USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 4 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x IEEE 1394 header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- SLI/XFire power connector
- Front panel audio connector
- 3 x USB 2.0 headers (support 6 USB 2.0 ports)
- 1 x USB 3.0 header (supports 2 USB 3.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 6 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 2 x Ready-to-Use USB 3.0 Ports
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x IEEE 1394 Port
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial)
Produktzubehör - 1 x ASRock SLI_Bridge_2S Card
- Quick Installation Guide, Support CD, I/O Shield
- Floppy Cable
- 4 x SATA Data Cables (optional)
- 2 x SATA 1 to 1 Power Cables (optional)
- 1 x Front USB 3.0 Panel
- 4 x HDD Screws
- 6 x Chassis Screws
- 1 x Rear USB 3.0 Bracket
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)
Bilder



ASRock P67 Pro3 102,84

Das Pro3 ist das einfachte und damit günstigste P67 Board. Es hat keine separate Frontblenden wie bei den teureren Brüdern und unterstützt nur eine Grafikkarte. Auch der Kühler besitzt keine Heatpipe und ist deutlich kleiner. Die interen Sata-Anschlüsse sitzen nicht seitlich, sondern liegen klassisch auf dem Board. Das könnte zum Problemen beim Anschluss führen, wenn z.b. die Steckkarten besonders lang sind, da man nicht mehr an die Sata-Anschlüsse kommt. OC-technisch scheint es keinen Nachteil zu den teureren Boards zu geben.

Spezifikationen
Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V8 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supports jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 1 x PCI Express 2.0 x16 slot (blue @ x16 mode)
- 3 x PCI Express 2.0 x1 slots
- 3 x PCI slots
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions (SATA3_1 connector is shared with eSATA3 port)
USB 3.0 - 2 x USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 2 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- Front panel audio connector
- 3 x USB 2.0 headers (support 6 USB 2.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 6 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 2 x Ready-to-Use USB 3.0 Ports
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial; Creative Sound Blaster X-Fi MB - Trial)
Produktzubehör - Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables (optional)
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)
Bilder


Bekannte Probleme

- im UEFI mit einigen USB-Mäusen keine Funktion (wird viell. mit neuen UEFI-Versionen gefixt?)
- die Lüftersteurung Aquaero wird beim Start des Systems nicht erkannt
- einige neue UEFI-Versionen wurden zurückgezogen und werden bearbeitet, daher kann es zu Problemen im UEFI kommen, muss aber nicht


Links und Downloads

Download TREIBER & UEFI
Guter Support für Asrock @pctreiber.net
schicke Minianwendung zur Überwachung von CPU-Last
alle Boards mit XFast USB Unterstützung
Lohnt sich schneller RAM? => NEIN
Wieviel und welchen Arbeitsspeicher braucht ein Sandy-System?
Einstellen der Auslagerungsdatei bei knappem Speicher auf der SSD

Review: Ex4 + Fatality
Review: Pro3 @AF


Verbrauch gemessen an Steckdose

Hier nehme ich gerne eure Werte mit rein.

Regeln:
1. Bitte nehmt den höchsten Wert, der auf eurem Messgerät erscheint.
2. Bitte Furmark und Prime nutzen zur besseren Vergleichbarkeit!

Furmark 1.8.2
Prime 26.4 beta

LW = Laufwerk (inkl. HDD)
LU = Lüfter
Last P = Last Prime (CPU)
Last F = Last Furmark (Grafikkarte)
Last F+P = volle Belastung!
Last SC2 = real Spielelast unter Starcraft 2, 1920x1080 mit max. Details


System: 2600k| GTX460| Asrock Extreme4| Seasonic X-560 560W| 3 LWs| 1 LU
Verbrauch: Idle 53W .. Last P 126W .. Last F 220W .. Last P+F 285W .. Last SC2 180-190W

System: 2600k| GTX460| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 60W .. Last P 130W .. Last F 245W .. Last P+F 315W .. Last SC2 200-210W

System: 2600k| 2x GTX460| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 80W .. Last P 155W .. Last F 430W .. Last P+F 500W .. Last SC2 250-270W

bei OC der CPU auf 4,5GHz kommen noch 35W bei Last drauf!

System: 2600k| GTX260 55nm| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 75W .. Last P 150W .. Last F 260W .. Last P+F 300W* .. Last SC2 180-225W
*hier lastet F die Karte nur zu ca. 70% aus, also Wert nur bedingt vergleichbar!

... to be continued

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Hatte kürzlich erst einen hal.dll Bluescreen allerdings erst seit dem nVidia Treiberupdate. Könnte aber auch an anderen Hardware Komponenten liegen und deshalb würde ich gerne alles updaten.
Habe noch immer das 1.60 Bios drauf, lohnt sich ein Neueres und kann ich mit diesem auch anständig (wie mit 1.60) übertakten?

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Weiß denn jemand wofür der Treiber zur Intel Management Engine gut ist?

Moin Zusammen,

ich habe bei einem Kumpel ein EX6 verbaut und er möchte den eSata extern nutzen mit einem Sharkoon Quickport. Im Bios habe ich bei allen SATA Anschlüssen den externen eSATA aktiviert, aber der Quickport bzw. die Platte wird unter Windows 7 64-Bit nicht erkannt.

Jemand einen Tip für mich?

Zuletzt bearbeitet:
suprimos schrieb:
hi leute...

hab mal ne frage zu meinen p67 pro3
habe ja nen core i5 2500k....
im bios ist alles default, habe lediglich beim offset -0,1V eingestellt....
im idle habe ich dadruch 0,9675V
und mit prime95 1,27V....
da stimmt doch was nicht oder?...
muss ich noch strom sparen einstellen im bios?...oder sonst etwas?

danke
Zum Vergrößern anklicken....

keiner eine idee?
der default vcore unter last soll doch bei 1,2v rum liegen...oder?

Zuletzt bearbeitet:
Hi,

Ich will mir jetzt eine Xonar Essence STX zulegen.
Allerdings weiß ich nicht, ob die in meinen Rechner noch passt.

Habe ein Asrock P67 Pro3, einen EKL Brocken und eine GTX570 Phantom.

Die Phantom ist so groß, dass die PCIe Slots verdeckt sind. Nur in den Slot über der Karte könnte die Soundkarte noch rein. Allerdings ragt da schon der Brocken. Und das Ganze würde eine echt enge Geschichte werden.

Hat Jemand eine ähnliche Konfig und weiß, ob das tatsächlich passt?
Müßte sonst die PCI Variante holen.

@cazal...ich hab mal eben durch mein windows geschaut...
also der brocken limitiert den pcie slot nicht nach oben...denke ich...
d.h. die karte müsste "unter" den brocken passen...
wenn die soundkarte nicht extrem dick ist, dann sollte sie auch nach unten (richtung graka) passen

also eine enge Geschichte wird das auf jeden Fall. Die Karte ist glaub ich mit 10,6 mm Dicke angegeben.

suprimos schrieb:
ok...d.h. ich muss den offset mal größer einstellen...
hab gelesen 1,1V @ last sind machbar
Zum Vergrößern anklicken....

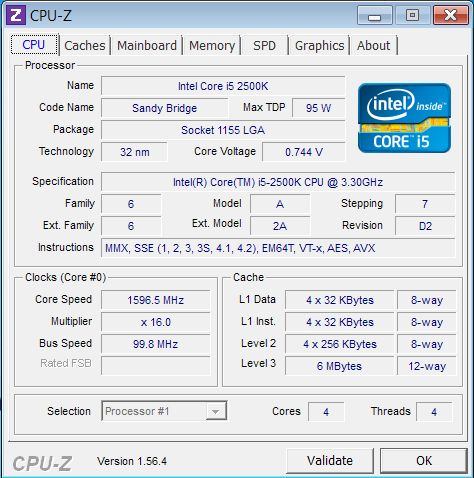

mein Gigabyte P67 lief standardmäßig im Idle mit 0.744 VCore ohne Abstürze.

MfG
Heinz


Anhänge

  • 0,744V.jpg
    50,6 KB · Aufrufe: 93
whaaaaaat
im idle so wenig?...haste da auch mit offset gearbeitet?...
bei den sandys hat sich ja soviel im bios geändert...da muss ich erstmal durchblicken :d

hab eben mal getestet:
idle 0,856V
last 1,096V
da kann ja noch etwas gehen

Zuletzt bearbeitet:
derredbaron schrieb:
Mit dem CHA_FAN1 kann man PWM-Lüfter direkt über Speedfan oder das Asrock-Tool steuern. 3-Pin-Lüfter sollten über einen Adapter oder eine separate Steuerung in der Drehzahl herabgesenkt werden können.
Zum Vergrößern anklicken....

kann mir jemand sagen wo ich nen 3 auf 4 pin adapter herbekomm?
Hab ein Cooler master Gehäuse.
Da kann ich entweder die Gehäuselüfter mit nem 3pin am MB anschliessen oder mit nem 4pin direkt ans netzteil.

Will den Lüfter aber auf den 4pin CHA_Fan aufm MB anschliessen und regeln.
Jetzt brauch ich entweder nen 3 auf 4 pin oder nen 4 auf 4 pin Adapter

Für alle User die event. Probleme mit der Maus/Tastatur Erkennung unter Dos/UEFI beim ASR P67 Extreme4 haben: Im PCT-Forum hat der Admin ASRock_User nun auf meine Anfrage/Problem "fehlende Maus/Tastaturerkennung MS-Wireless5000 Combo im Dos/UEFI mit FW2.1" von ASRock eine gefixte FW2.1b erhalten. Damit funktioniert alles wunderbar und einwandfrei. Der Mauszeiger rutscht sogar fast so geschmeidig wie unter Win7 über die UEFI-Bedienoberfläche, kein "ruckeln" mehr wie unter älteren Firmwares. :)

danke für den link, nun auch mal wieder upgedated von 1.61.

werden die kommenden ivy-bridge CPUs auf dem Extreme4 mit diesem EFI 2.1b erkannt und laufen die dann auch drauf?

Balkenprob gelöst ???

Nabend,

weiss jemand ob es für das Balken/Curser prob bei ca. 4600MHz es schon eine lösung gab? Habe nun im ersten thread bereits 30 seiten gelesen, aber keiner weiss woran es liegt das da so plötzlich feierabend ist. habe schon sämtliche settings für x50 ausprobiert, keine chance ins Windows zu kommen. Meine Wakü und ich langweilen uns so langsam.. :fire: ... reserven fürs oc sind noch ausreichend vorhanden, und selbst eine hohe v.core bis 1,6v. bringen mich nicht in Windows....

-Bios ist noch das 1,5er
-gekühlt wird aussreichend mit wakü.

THX im vorraus

Hey, ich hoffe ich bin mit meinem Z68 Pro3 hier auch willkommen :)

Und zwarsteh ich vor follgendem Problem:
Meine bestellte hardware: Sandy PC vom 27.03.2011, 15:28 | gh.de (geizhals.at) EU

Am Dienstag kommen die Teile und ich muss das Teil extrem schnell zusammenbauen und darf keine Fragen mehr haben, deshalb kommen mögliche Probleme jetzt schon im vorraus.
Die 2 HDDs will ich im Raid 0 zusammenschließen, und zwar alles über das mainboard, also kein extra controller.
Soll ich dann ganz am Anfang erstmal nur die SSD reinhauen und die 2 HDDs weglassen?
Dann windows auf die SSD blabla und mich dann erst um das raid kümmern?
welche einstellungen muss ich für das raid denn vornehmen?
SSD muss ich ja glaube ich auch irgendwas einstellen, das kann ich aber selber hier irgendwo nachlesen.

danke schonmal :)

Es ist egal, ob du nur die SSD und dann die HDDs für das Volume einbaust oder gleich alles komplett!
Wichtig ist nur, daß die SSD bei den Board an den weißen Intel Sata6G Ports gesteckt wird (weil die blauen Sata3G sind und da würde die M4 mit max. Sata2 Transferstream laufen - ergo untertourig) und die HDDs an den blauen Intel Sata3G Ports. Im Bios mußt du dann den Controller erstmal auf Raid stellen, mit Save & Exit beenden und daraufhin nochmal ins Bios. Jetzt werden die SSD/HDD mit einen "RAID:" vor den LW. erkannt und nun stellst du in der Bootsequenz des UEFI halt die SSD als sekundäres Laufwerk und das DVD-Laufwerk als primäres Bootlaufwerk ein.

Der Rest mit der Win7 Installation läuft dann wie gewohnt unter AHCI/IDE auch so ab. Nachdem dein OS auf SSD drauf ist, installierst du dir den Intel-RST inkl. des "Intel(R) Desktop/Workstation/Server Express Chipset SATA RAID Controller" und danach richtest du dann die HDDs ebend unter Windows als Raid0 Volume über die RST-Console ein.

@ Omniman: alles klar, ich war nur verwirrt, weil beim Z68 stand kein Pro3 dabei.

@ Spieluhr: vielen Dank, ich bin im Moment leicht überfordert, aber ich denke wenn ich das morgen der Reihe nach mache klappt das schon, vielen Dank :)

Ich habe ein Z68 Pro3 Board
Ich habe das Board gerade eingebaut
Mein netzteil hat den Breiten Hautstromstecker (24 Pin)
Und den 4 Poligen 12 Volt
Beide Buchsen auch am MB vorhanden
Aber das 4 Pol 12 Volt reicht nicht ganz an den Buchse - zu kurz
Geht auch ohne den 4pol. 12 Volt ??

Danke

Nö!

So die Kiste lief!
Hatte dann vor ein Biosupdate von 1.3 auf 1.6 unter win7 64zu machen
Da hat er sich mitten im Flash aufgehangen und nun kommt beim Neustart nichts mehr

Also ich hab ja schon eine Menge Biosa Geflasht aber das ist noch nie passiert.

Kann man das irgenwie reparieren und so das Bios wie draufflashen?

Danke

Sowas macht man auch nicht unter Win sondern über UEFI. :rolleyes:

Mongoo schrieb:
So die Kiste lief!
Hatte dann vor ein Biosupdate von 1.3 auf 1.6 unter win7 64zu machen
Da hat er sich mitten im Flash aufgehangen und nun kommt beim Neustart nichts mehr

Also ich hab ja schon eine Menge Biosa Geflasht aber das ist noch nie passiert.

Kann man das irgenwie reparieren und so das Bios wie draufflashen?

Danke
Zum Vergrößern anklicken....

board einschicken und bios chip tauschen lassen vermute ich stark

---------- Beitrag hinzugefügt um 12:31 ---------- Vorheriger Beitrag war um 12:30 ----------
Spieluhr schrieb:
Sowas macht man auch nicht unter Win sondern über UEFI. :rolleyes:
Zum Vergrößern anklicken....

jup, usb stick rein mit bios, flash programm starten (was ja bei uefi an board ist sowieso) und gut ist

Das Bios ist bei den neueren Boards glücklicherweise immer gesockelt.

Ich würde diesbzgl. mal ASRock-Niederlande anschreiben und denen den Verlauf schildern. Vieleicht schicken die dann einen neuen Bioschip zu. Wenn ja, geht das auf jedenfall schneller und problemloser als das ganze Board dahin zu schicken. Hab da gerade auch eine Ersatzteilanfrage am laufen, schätze mal, heute oder morgen bekomme ich Post von denen. Schnell sind die ja wirklich (Freitag die Anfrage gestellt, Montag antwort bekommen und gleichzeitig per Post raus gegangen).

edit: ..und fürs nächste mal, vorher besser informieren. ;)

Zuletzt bearbeitet:
Servus,
ich hab mir gerade einen PC zusammenstellen und liefern lassen und gleich mal bei der Windows 7 Installation Probleme bekommen.
Im BIOS meines Asrock P67 Extreme4 werden meine WD Caviar Blue 500GB und Caviar Black 750GB (beide SATA 3) nicht erkannt. Einzig meine Samsung Eco Green 2TB wird erkannt. Merkwürdigerweise werden alle drei bei der Windows 7 Installation erkannt, ich bekomm jedoch bei den WD's Hinweise, dass ich Windows nicht drauf installieren kann und im BIOS die Boot Optionen bearbeiten soll. Da die Festplatten bei der Installation aufscheinen, geh ich davon aus, dass sie auch korrekt angeschlossen sind. Ich hab im BIOS unter Advanced/Storage Settings schon IDE/AHCI modes in sämtlichen Kombinationen ausprobiert. Ich weiß leider nicht mehr was ich tun soll, vielleicht ein BIOS flash? Welche Version?

Vielen Dank für eure Hilfe

PS.: Prozessor ist i7 2600k, Grafikkarte MSI GTX 550 ti, 4x4 GB GSkill 1333 RAM (steht unter supported)

---------- Beitrag hinzugefügt um 21:57 ---------- Vorheriger Beitrag war um 20:57 ----------

ok sorry, marvell auf bootable gesetzt, jetzt werden sie bei der installation auch erkannt (im BIOS immer noch nicht aber das ist normal oder?). Damit kommen gleich wieder ein paar neue Fragen auf : )
Soll ich Marvell SATA3 Operation Mode und normalen SATA Mode beide auf AHCI setzen?
Ist es wurscht welche Platte an welchem Port sitzt oder sollt ich die wichtigeren Boot und Arbeitsplatten wenn möglich doch lieber vom Marvell runter nehmen und auf die normalen SATA3 setzen?
Bezüglich Kühler Settings, welche Fan Speed Level soll ich den wählen? Denkt ihr reicht Level 3 für einen i7 2600K mit Katana3 nicht overclocked?

Danke nochmals

Normalerweise wird im Storagemenü des UEFI alles an LW gelistet was angeschlossen ist. Egal ob am Intel oder Marvell-Controller. ;)
Das Boot-LW generell eigentlich immer an einen der 6 Intel-Ports, SSDs die den Datentransferstream von Sata6G nutzen an einen der beiden Intel-Sata6G Ports. Bei HDD ist es eigentlich egal, die kommen transferseitig eh an keinen der Intel-Ports auf Sata6G Niveau. Die beiden Marvell kannst du gerne für optische LW (CD/DVD) nutzen bzw. wenn dein Storage 6 LW überschreitet.
Wenn du unter 6 LW hast würde ich den Marvell komplett über UEFI deaktivieren, spart dir dann die Initialisierungszeit des Marvell-Controllers während des Boot.

Unterstützt der Lüfter des Katana PWM (4pin)? Wenn ja, laß den doch darüber laufen am CPU-Lüfter Anschluß.

edit: Du machst aber sicher nix verkehrt, wenn du dir unter UEFI das aktuelle Bios 2.10b flashst. Das hat der Admin ASRock_User (PCT) von ASRock aufgrund meiner Anfrage wegen massiven Maus/Tastaturproblemen im UEFI erhalten und funktioniert perfekt.

Zuletzt bearbeitet:
@ Mongoo: Und, hast du mal ASRock unter support3@asrock.nl (deutschsprachig) bzgl. eines neuen Bioschip kontaktiert?

Meine Ersatzteile sind gestern aus LV Wijchen / Bijsterhuizen angekommen. Richtig flott der Support. Samstag die Anfrage gestellt, Montag Antwort bekommen und Mittwoch alles da. :)

asrock meinte wenn gar nichts mehr kommt - dann tot

So mein Board läuft aber wieder
Bios von einen intakten Board gebootet im laufenden Betrieb getauscht und neu geflasht.

Die Lüftersteuerung ist doch nicht der Hit oder?
Ich komme bei meine Cpu Fan (voll 2200) nicht unter 1700umin - Level 1 Target 65 Grad
Oder wie geht das?

Kurze Frage zum RST von Intel
Mainboard läft noch im PCIIDE modus - im Bios vermutlich IDE
Habe jetzt den Treiber 10.6.0.1022 runtergeladen
Den Installieren und dann herunterfahren und dann im Bios umstellen oder?

Zuletzt bearbeitet:
Spieluhr schrieb:
Normalerweise wird im Storagemenü des UEFI alles an LW gelistet was angeschlossen ist. Egal ob am Intel oder Marvell-Controller. ;)
Das Boot-LW generell eigentlich immer an einen der 6 Intel-Ports, SSDs die den Datentransferstream von Sata6G nutzen an einen der beiden Intel-Sata6G Ports. Bei HDD ist es eigentlich egal, die kommen transferseitig eh an keinen der Intel-Ports auf Sata6G Niveau. Die beiden Marvell kannst du gerne für optische LW (CD/DVD) nutzen bzw. wenn dein Storage 6 LW überschreitet.
Wenn du unter 6 LW hast würde ich den Marvell komplett über UEFI deaktivieren, spart dir dann die Initialisierungszeit des Marvell-Controllers während des Boot.

Unterstützt der Lüfter des Katana PWM (4pin)? Wenn ja, laß den doch darüber laufen am CPU-Lüfter Anschluß.

edit: Du machst aber sicher nix verkehrt, wenn du dir unter UEFI das aktuelle Bios 2.10b flashst. Das hat der Admin ASRock_User (PCT) von ASRock aufgrund meiner Anfrage wegen massiven Maus/Tastaturproblemen im UEFI erhalten und funktioniert perfekt.
Zum Vergrößern anklicken....

ja, es sind eh alle Laufwerke da, hab mich nur verschaut :rolleyes:
eine andere Frage, in der Beschreibung vom P67 Extreme4 steht: SATA3_M2 connector is shared with eSATA3 port
bedeutet das, dass man nicht gleichzeitig eine Festplatte am SATA3-M2 und am eSATA3 port hängen haben kann? würd mich echt wundern wenn das so wär

Danke für die Hilfe

Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
