[Sammelthread] ASRock P67 Pro3 / Extreme4 / Extreme6

Hallo Asrock Freunde!

Hier ist ein Sammelbecken für P67 Boards der Marke Asrock. Dahinter versteckend sich Themen wie...

- Kaufberatung
- Kombatibilität / Probleme
- Übertakten
- Bilder
- genereller Austausch

Grundsätzlich liegt der Schwerpunkt auf den B3 Boards, welche i.d.R. kostenlos beim Händler gegen die alte Revision B2 ausgetauscht werden können.



Eine Übersicht der Boards nach Preis inkl. Versand:
(Stand: 15.4.11)

Das Fatal1ty Board ist das teuerste, wird jedoch in einem separaten Fred behandelt, daher habe ich es aus der Übersicht entfernt.

ASRock P67 Extreme6 158,73


Das Extreme6 ist das teuerste Board in der normalen Serie von Asrock. Es hat dieselben Ausgänge wie das Fatal1ty und bietet auch dieselbe Frontblende. Lediglich beim Design ist es zurückhaltender.

Spezifikationen

Spoiler

Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V16 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Support jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
- Supports THX TruStudio PRO™
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports Dual LAN with Teaming function
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 3 x PCI Express 2.0 x16 slots (PCIE2/PCIE4: single at x16 or dual at x8/x8 mode; PCIE5: x4 mode)
- 2 x PCI Express 2.0 x1 slots
- 2 x PCI slots
- Supports ATI™ Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions
- 4 x SATA3 6.0 Gb/s connectors by Marvell SE9120, support NCQ, AHCI and "Hot Plug" functions (SATA3_M4 connector is shared with eSATA3 port)
USB 3.0 - 4 x Rear USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
- 1 x Front USB 3.0 header (supports 2 USB 3.0 ports) by Etron EJ168A, supports USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 6 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x IEEE 1394 header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- SLI/XFire power connector
- Front panel audio connector
- 4 x USB 2.0 headers (support 8 USB 2.0 ports)
- 1 x USB 3.0 header (supports 2 USB 3.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 4 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 4 x Ready-to-Use USB 3.0 Ports
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- 1 x IEEE 1394 Port
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial)
Produktzubehör - 1 x ASRock SLI_Bridge_2S Card
- Quick Installation Guide, Support CD, I/O Shield
- Floppy Cable
- 6 x SATA Data Cables (optional)
- 2 x SATA 1 to 1 Power Cables (optional)
- 1 x Front USB 3.0 Panel
- 4 x HDD Screws
- 6 x Chassis Screws
- 1 x Rear USB 3.0 Bracket
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)

Bilder

Spoiler

ASRock P67 Extreme4 130,94

Das Extreme4 ist ein gutes Allround-Mainboard, welche auch eine Frontblende mit 2x USB 3.0-Anschlüssen mitbringt wie beim Extreme6 und dem Fatal1ty. Allerdings beistzt es weniger Anschlüsse auf der Frontblende und es hat einen kleineren Kühler. Wen das nicht stört, kann zum Ex4 greifen und ein wenig Geld sparen.

Spezifikationen

Spoiler

Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V8 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supports jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
- Supports THX TruStudio PRO™
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 3 x PCI Express 2.0 x16 slots (PCIE2/PCIE4: single at x16 or dual at x8/x8 mode; PCIE5: x4 mode)
- 2 x PCI Express 2.0 x1 slots
- 2 x PCI slots
- Supports ATI™ Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions
- 2 x SATA3 6.0 Gb/s connectors by Marvell SE9120, support NCQ, AHCI and "Hot Plug" functions (SATA3_M2 connector is shared with eSATA3 port)
USB 3.0 - 2 x Rear USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
- 1 x Front USB 3.0 header (supports 2 USB 3.0 ports) by Etron EJ168A, supports USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 4 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x IEEE 1394 header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- SLI/XFire power connector
- Front panel audio connector
- 3 x USB 2.0 headers (support 6 USB 2.0 ports)
- 1 x USB 3.0 header (supports 2 USB 3.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 6 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 2 x Ready-to-Use USB 3.0 Ports
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x IEEE 1394 Port
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial)
Produktzubehör - 1 x ASRock SLI_Bridge_2S Card
- Quick Installation Guide, Support CD, I/O Shield
- Floppy Cable
- 4 x SATA Data Cables (optional)
- 2 x SATA 1 to 1 Power Cables (optional)
- 1 x Front USB 3.0 Panel
- 4 x HDD Screws
- 6 x Chassis Screws
- 1 x Rear USB 3.0 Bracket
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)

Bilder

Spoiler

ASRock P67 Pro3 102,84

Das Pro3 ist das einfachte und damit günstigste P67 Board. Es hat keine separate Frontblenden wie bei den teureren Brüdern und unterstützt nur eine Grafikkarte. Auch der Kühler besitzt keine Heatpipe und ist deutlich kleiner. Die interen Sata-Anschlüsse sitzen nicht seitlich, sondern liegen klassisch auf dem Board. Das könnte zum Problemen beim Anschluss führen, wenn z.b. die Steckkarten besonders lang sind, da man nicht mehr an die Sata-Anschlüsse kommt. OC-technisch scheint es keinen Nachteil zu den teureren Boards zu geben.

Spezifikationen

Spoiler

Generelles
CPU - Supports 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA1155 Package
- Advanced V8 + 2 Power Phase Design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPU
- Supports Hyper-Threading Technology
Chipsatz - Intel® P67
Arbeitsspeicher - Dual Channel DDR3 memory technology
- 4 x DDR3 DIMM slots
- Supports DDR3 2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP)

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS - 64Mb AMI UEFI Legal BIOS with GUI support
- Supports "Plug and Play"
- ACPI 1.1 Compliance Wake Up Events
- Supports jumperfree
- SMBIOS 2.3.1 Support
- DRAM, PCH, CPU PLL, VTT, VCCSA Voltage Multi-adjustment
Audio, Video und Netzwerk
Grafik - n/a
Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)
- Premium Blu-ray audio support
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- Supports Wake-On-LAN
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE
Erweiterungsslots/Konnektivität
Steckplätze - 1 x PCI Express 2.0 x16 slot (blue @ x16 mode)
- 3 x PCI Express 2.0 x1 slots
- 3 x PCI slots
SATA3 - 2 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and "Hot Plug" functions (SATA3_1 connector is shared with eSATA3 port)
USB 3.0 - 2 x USB 3.0 ports by Etron EJ168A, support USB 1.0/2.0/3.0 up to 5Gb/s
Anschluss - 4 x SATA2 3.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 10, RAID 5 and Intel® Rapid Storage), NCQ, AHCI and Hot Plug functions
- 2 x SATA3 6.0 Gb/s connectors
- 1 x Floppy connector
- 1 x IR header
- 1 x COM port header
- 1 x HDMI_SPDIF header
- 1 x Power LED header
- CPU/Chassis/Power FAN connector
- 24 pin ATX power connector
- 8 pin 12V power connector
- Front panel audio connector
- 3 x USB 2.0 headers (support 6 USB 2.0 ports)
- 1 x Dr. Debug with LED
ATX-Blende I/O Panel
- 1 x PS/2 Mouse Port
- 1 x PS/2 Keyboard Port
- 1 x Coaxial SPDIF Out Port
- 1 x Optical SPDIF Out Port
- 6 x Ready-to-Use USB 2.0 Ports
- 1 x eSATA3 Connector
- 2 x Ready-to-Use USB 3.0 Ports
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Switch with LED
- HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Sonstige Features/Verschiedenes
Einzigartige Features - ASRock Extreme Tuning Utility (AXTU)
- Instant Boot
- ASRock Instant Flash
- ASRock AIWI
- ASRock APP Charger
- SmartView
- Hybrid Booster:
- CPU Frequency Stepless Control
- ASRock U-COP
- Boot Failure Guard (B.F.G.)
- Combo Cooler Option (C.C.O.)
- Good Night LED
Smart Switch - 1 x Power Switch with LED
- 1 x Reset Switch with LED
- 1 x Clear CMOS Switch with LED
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), ASRock Software Suite (CyberLink DVD Suite - OEM and Trial; Creative Sound Blaster X-Fi MB - Trial)
Produktzubehör - Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables (optional)
Hardware überwachung - CPU Temperature Sensing
- Chassis Temperature Sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU or MB Temperature)
- CPU/Chassis Fan Multi-Speed Control
- Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formfaktor - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- All Solid Capacitor design (100% Japan-made high-quality Conductive Polymer Capacitors)
Betriebssystem - Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit compliant
Zertifizierungen - FCC, CE, WHQL
- ErP/EuP Ready (ErP/EuP ready power supply is required)

Bilder

Spoiler

Bekannte Probleme

- im UEFI mit einigen USB-Mäusen keine Funktion (wird viell. mit neuen UEFI-Versionen gefixt?)
- die Lüftersteurung Aquaero wird beim Start des Systems nicht erkannt
- einige neue UEFI-Versionen wurden zurückgezogen und werden bearbeitet, daher kann es zu Problemen im UEFI kommen, muss aber nicht


Links und Downloads

Download TREIBER & UEFI
Guter Support für Asrock @pctreiber.net
schicke Minianwendung zur Überwachung von CPU-Last
alle Boards mit XFast USB Unterstützung
Lohnt sich schneller RAM? => NEIN
Wieviel und welchen Arbeitsspeicher braucht ein Sandy-System?
Einstellen der Auslagerungsdatei bei knappem Speicher auf der SSD

Review: Ex4 + Fatality
Review: Pro3 @AF


Verbrauch gemessen an Steckdose

Hier nehme ich gerne eure Werte mit rein.

Regeln:
1. Bitte nehmt den höchsten Wert, der auf eurem Messgerät erscheint.
2. Bitte Furmark und Prime nutzen zur besseren Vergleichbarkeit!

Furmark 1.8.2
Prime 26.4 beta

LW = Laufwerk (inkl. HDD)
LU = Lüfter
Last P = Last Prime (CPU)
Last F = Last Furmark (Grafikkarte)
Last F+P = volle Belastung!
Last SC2 = real Spielelast unter Starcraft 2, 1920x1080 mit max. Details


System: 2600k| GTX460| Asrock Extreme4| Seasonic X-560 560W| 3 LWs| 1 LU
Verbrauch: Idle 53W .. Last P 126W .. Last F 220W .. Last P+F 285W .. Last SC2 180-190W

System: 2600k| GTX460| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 60W .. Last P 130W .. Last F 245W .. Last P+F 315W .. Last SC2 200-210W

System: 2600k| 2x GTX460| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 80W .. Last P 155W .. Last F 430W .. Last P+F 500W .. Last SC2 250-270W

bei OC der CPU auf 4,5GHz kommen noch 35W bei Last drauf!

System: 2600k| GTX260 55nm| Asrock Extreme4| BQ Pure Power 530W| 3 LWs| 1 LU
Verbrauch: Idle 75W .. Last P 150W .. Last F 260W .. Last P+F 300W* .. Last SC2 180-225W
*hier lastet F die Karte nur zu ca. 70% aus, also Wert nur bedingt vergleichbar!

... to be continued



[Spieluhr]

Jep! Der 2te Marvell ist shared mit eSata. Also entweder Marvell Port2 oder eSata.



[s3eptimus]

wo sind die soundeinstellungen im uefi?

hi, ich habe seit neustem eine asus xonar essence stx eingebaut und kann seit dem den onboard sound nicht mehr nutzen. sobald man sie aber rausnimmt geht er wieder. deshalb denke ich, dass das eine autoeinsdtellung im uefi ist, die onboard soka automatisch abzuschalten sobald eine andere4 eingsteckt ist. ich möchte aber gerne beide nutzen köönen, ohne jedesmal die soka auszubauen. weiß jemand wo man das umstellen kann?



[earth]

Im Bios gibt es eine Option unter Southbridge (oder Nordbridge), dort kann man HD Audio von Auto auf enabled oder disabled stellen. Wenn du es dort von auto auf enabled stellst, sollte das funktionieren.



[s3eptimus]

ah vielen dank ;D



[ViRUS007]

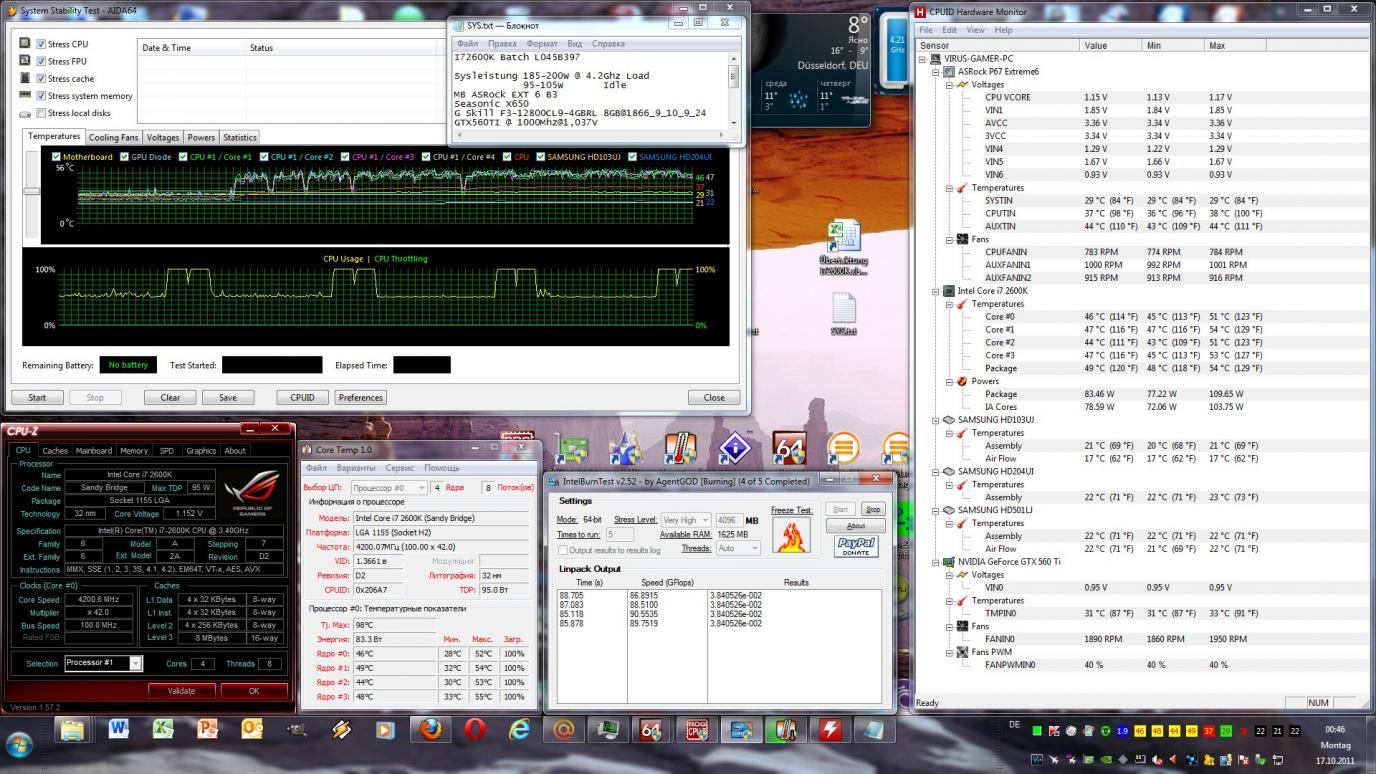

Hi, wollte euch nur Fragen was ihr zum IntelBurnTest meint? Was is beser zum Testen Prime95 oder BurnTest. Denn beim Prime95 habe ich CoreVoltage @1,144/1,136 bei 100%, beim BurnTest @1,152/1,160 wobei keine 100% Auslastung ist. was mich etwas wunder ist auch PowerPackage über den Eingestellten 110W Wertlimit hinausgeht ? SPL135/LPL120 sind auf die Werte eingestellt.



[Hasenscharte]

Bräuchte mal Eure Beratung.
Ich möchte mir ein Asrock Board zu legen, weiß aber nicht ob P67 oder Z68. Genau so stellt sich die Frage PCIe 3.0 oder 2.0.
Laut google bringen weder der neuere Chipsatz noch PCIe 3.0 (Grafikkarte, keine SSD) Leistungstechnische Vorteile gegenüber dem Vorgänger.

Könnt Ihr das so bestätigen?



[earth]

Sehe ich auch so!
Habe mir erst die Tage wieder ein P67 geholt!

Was hällst du von nem Pro3?



[Hasenscharte]

Nein Danke, gefällt mir von der Aufteilung nicht.



[eternal-blue]

Kann mir mal schnell einer nen Chrashkurs zum Thema Overclocking mit dem Extreme 4 geben.

Wüßte nur gerne ob Themal Monitor Eist, C1, C3, C6 was da ein und ausgestellt werden muß. Will das der Prozessor (zumindest für Test) immer auf Maximum läuft, ohne runterzutakten



[tyirian]

Erschlagt mich jetzt bitte nicht für die Frage.
Ich hab zur Zeit auf meinem Extreme4 die BIOS Version 1.60 drauf. Wenn ich jetzt updaten will, muss ich dann mit 1.70 weitermachen oder kann ich gleich den 2.10 verwenden?
Auf dem 2.10er sind ja auch gleich alle updates der vorherigen Versionen drauf, oder?

Ich hab zwar schon öfters BIOS updates gemacht, war aber damals immer Zeitgleich mit dem erscheinen.



[Sven0403]

Erschlagt mich jetzt bitte nicht für die Frage.
Ich hab zur Zeit auf meinem Extreme4 die BIOS Version 1.60 drauf. Wenn ich jetzt updaten will, muss ich dann mit 1.70 weitermachen oder kann ich gleich den 2.10 verwenden?

Kannst gleich das 2.10`er nehmen



[tyirian]

ok, danke für die Antwort.



[eternal-blue]

So hab ne kurze Frage. Hab zumindest rausgefunden warum der unter Prime95 runtergetaktet hat^^ (Max Watt stand noch auf Auto)

Egal, bin grad bissel am rumspielen. Was mir aufgefallen ist. Wenn ich alle Stromsparmodi ausmachen, so das die CPU Dauerhaft auf 4600MHZ läuft, brauch ich nur 1,265v auf die CPU zu geben. Bleibt auch noch relativ kühl (53-58°C pro Kern). Im Leerlauf frisst die CPU dann 38 Watt laut AIDA.

So, wenn ich jetzt die Stromsparmodi anstelle, dann taktet der schön runter (vcore auf Auto) lüppt aber im Idle nicht mehr stabil (hat dann im Idle 1.0x Volt, was wohl zu wenig ist bei 1600MHz, ca. 13 Watt) und wenn er unter Last läuft, dann frisst er direkt 1.35 wird gut warm und Stromhungrig.

Bevor ich mir einen Wolf teste, ist es sinvoll die Vcore fest zu stellen aber trotzdem das runtertaktet an zu haben (ehrlich, ob das ding jetzt 13 oder 38 Watt im Leerlauf frisst, ist mir eigendlich Latte), oder läuft das nicht mehr rund wenn die vcore nicht auf Auto steht?

Edit: Noch ne kurze Frage, sollte man mit Win7 64bit diesen No-Execute Memory Protection an oder aus haben?



[earth]

mein 2500k läuft im Idle bei 1600MHz mit ca. 0,85V.
Deine 1,0x Volt wundern mich gerade etwas.



[User48]

hab seit heute das asrock p67 pro3 und nen 2500k. bei über 4,5 ghz mag windows plötzlich nicht mehr booten, der bildschirm bleibt einfach schwarz. welche spannung außer dem vcore sind denn noch relevant um den takt höher zu treiben und wieviel ist empfehlenswert?

Edit: Hat sich rausgestellt dass es wohl doch nur zu wenig vcore war. ist es üblich dass der i5 bei 5 ghz 1,4v braucht oder hab ich nen schlechten erwischt?



[matthschu]

Moin!

habe da mal ein merkwürdiges Problem mit dem Asrock P67 Pro3 (B3) und einer externen SATA-Platte. Diese ist am eSATA angeschlossen, der SATA-Port SATA3_1 ist frei (da in der Anleitung steht, dass dieser mit dem eSATA geshared ist, d.h. wenn am SATA3_1 ein Gerät angesteckt wird, der eSATA deaktiviert wird). Wenn ich externe Platte einschalte, ist es ein Glücksspiel, ob er sie überhaupt erkennt. Und wenn er sie dann mal erkennt, kann es sein, dass die Platte gleich wieder abgemeldet wird. Mit dem vorherigen Board (Gigabyte P35-DS3) konnte ich die Platte jederzeit einschalten und sie wurde ohne Probleme erkannt. Da war die Platte allerdings über ein eSATA- Slotblech verbunden, das einfach einen SATA-Port nach aussen geführt hat.

Kann es sein, dass der eSATA-Port beim Asrock irgendwie Probleme macht? An der Platte oder am eSATA-Kabel kann es nicht liegen, da die Platte mit dem Kabel an meinem Notebook (mit eSATA) problemlos läuft.

Windows 7 haben ich nach dem Boardwechsel allerdings nicht neu installiert, sondern lediglich den Chipsatztreiber und den Intel RST neu installiert. Bis auf die Sache mit dem eSATA läuft Windows sehr gut nach dem Boardwechsel.

Das BIOS ist auf dem aktuellen Stand 2.00. Der Port ist im UEFI für eSATA deklariert.

EDIT: Nachdem ich heute Windows 7 neu installiert habe, läuft das mit dem eSATA auch piekfein.



[xxxAMD64Bitxxx]

moin moin, kann mir bitte jemand erklaeren fuers was diese Additional turbo voltage ist?

1.) wie muss ich die benutzen ??
beispiel vcore 1,300 plus diese atv 0,050 waere dann 1,350?

2.) richtet die schaden an ( wie LLC )



[eternal-blue]

Hi, welchen Treiber brauche ich damit Trim unter Windows 7 funktioniert.
Für ein P67 Extreme 4



[xxxAMD64Bitxxx]

keinen den bringt windows 7 mit.



[eternal-blue]

ok, dachte man muß noch einen ahci treiber bzw. einen speziellen intel storage treiber instalieren. danke



[zYk]

Sagt mal ist IES im ASRock Utility eigentlich das gleich wie der Power Saving Mode im BIOS?



[JaniC]

Gestern abend normal runtergefahren.
Heute will er nicht mehr booten, Fehlercode 45 aufm Mainboard.
1 RAM-Riegel raus, fährt normal hoch.
Kann doch nicht einfach über Nacht ein RAM-Riegel abkacken, oder?
Setup siehe Systeminfo.

Hatte die Elite bisher in den blauen Bänken, kann ich einfach mal die beiden weissen ausprobieren?

Das Problem scheint ja bekannt zu sein:

http://www.tomshardware.co.uk/forum/300378-12-asrock-extreme-code-dual-chan-probs#t2029039

Habe sowieso noch eine B2 Revision, vielleicht wird es wirklich Zeit für RMA.



[zYk]

Kann durchaus, hatte ich auch schon. Booten denn beide Riegel einzeln in der ersten Bank? Wenn nicht, probier es in der anderen blauen Bank und wenn doch, probier die weißen und lass die Windows Speicherdiagnose durchlaufen.



[Alu Magnet]

Habe auch ein Problem mit dem AS Rock P67 Pro3. Undzwar versuche ich seit einiger Zeit am eSATA Anschluss eine Festplatte zum Laufen zu bringen. Das Problem dabei ist, dass die Platte genau die selbe ist die ich intern nochmal verbaut habe (Samsung HD103UJ 1TB). Wenn ich nun die externe einschalte scheint diese die interne zu "überschreiben" denn mir wird nurnoch diese (leere) Platte angzeigt. Schalte ich die externe wieder aus ist die interne (volle) Platte wieder da.
Einige Fehler kann ich schonmal ausschliessen:

1. Am Port kann es nicht liegen, denn der SATA3 Port1 (intern) ist nicht belegt
2. An der Festplatte kann es nicht liegen denn an einem anderen PC wird sie ohne weiteres erkannt

Auch eine andere Samsung Platte (im selben Festplattengehäuse allerdings anderes Modell HD153WI 1,5TB) wird an meinem eSATA Port ganz normal als externe Platte erkannt). Selbst im Gerätemanager werden die zwei (gleichen) Platten erkannt.

Neueste BIOS Version 2.0 habe ich eben auch geflasht hat aber nichts geändert.

Bitte um Hilfe!

Grüße
Alu Magnet



[zYk]

Hast du AHCI aktiviert? Ich hab AHCI an und hab im BIOS mal eine eSATA Option für die internen Ports gesehen, vielleicht bringt es was, die bei der betroffenen Festplatte zu deaktivieren, sodass das Board nicht automatisch daran rumspielen kann.



[earth]

Der Sata3 Port1 ist shared mit dem eSata Port!



[magical84]

Moin Luxxis,

habe meine Wakü im Rechner verteilt und bin mir schonmal sicher, dass mein Netzteil hin ist.
Aber das MB zeigt laut Debug die 94 an bedeutet PCI Bus Enumeration.

Kann das mit dem NT Defekt zusammnehängen oder hat auch mein MB eins abbekommen?

Hatte jemand das Prob schonmal?

Dankeee!



[Roach13]

Moin Luxxis,

habe meine Wakü im Rechner verteilt und bin mir schonmal sicher, dass mein Netzteil hin ist.
Aber das MB zeigt laut Debug die 94 an bedeutet PCI Bus Enumeration.

Kann das mit dem NT Defekt zusammnehängen oder hat auch mein MB eins abbekommen?

Hatte jemand das Prob schonmal?

Dankeee!

wenn wasser aufs board gekommen ist, kann dadurch schon was kaputt gegangen sein



[magical84]

Könnten ein paar Spritzer gewesen sein... *wein*



[Alu Magnet]

@ earth: Der Sata3 Port1 ist shared mit dem eSata Port!

Bitte lies mal Punkt 1. meines Posts!

@zYk: AHCI ist aktiviert. Die eSata Optionen habe ich auch schon gesehen. Was ich aber nicht verstehe ist, dass man für jeden „internen Port“ auch einen „externen Port“ aktivieren bzw. deaktivieren kann. Habe mal versucht „alle“ externen Ports (normalerweise gibt’s ja nur einen) zu deaktivieren und nur den an Sata3 Port1 aktiviert zu lassen....Nach wie vor das selbe Ergebnis (die externe Platte überschreibt mir die interne)!
Mittlerweile habe ich am eSATA Port schon mehrere unterschiedliche Platten getestet. Alle funktionieren ohne Probleme nur wenn die identische Platte wie die intern verbaute dran kommt klappt das nicht so wie es sollte.

Was auch etwas seltsam ist: Wenn ich alle externen Ports deaktiviere überschreibt die externe Platte trotzdem meine interne (obwohl sie deaktiviert doch eigentlich gar keinen Einfluss auf das restliche System haben dürfte!?)
Auch wundert mich, dass der PC nicht startet, wenn ich alle Platte deaktiviere (im Boot Menu) und nur die Systemplatte als erstes Bootmedium angebe. Dann kommt ein schwarzer Bildschirm mit weißer Schrift die mich auffordert das richtige Bootmedium zu wählen.

Grüße
Alu Magnet
