[Sammelthread] ASRock Phantom Gaming X870E Nova WiFi (AM5)

Sammelthread für das ASRock Phantom Gaming X870E Nova WiFi
In dem Thread geht es nur um dieses Board. Andere Board Fragen haben hier nichts verloren, danke.


​

Herstellerseite: Nova x870E WiFi

Support/Treiber/Bios (Hersteller): Nova x870E WiFi

Support/Treiber/Bios (Alternativen): Nova x870E WiFi

Geizhals: Nova x870E WiFi

Bios Übersicht: AM5 AGESA/UEFI/BIOS Info & Laberthread

AM5 Laberthread: https://www.hardwareluxx.de/community/threads/amd-am5-lga1718-mainboard-info-laberthread.1311067/

ECO Mode Guide: https://www.overclock3d.net/reviews/cpu_mainboard/amd_eco_mode_guide_for_am5/1

ASRock Forum



Reviews:

Igors Lab
FunkYit
Lab501


Besonderheiten:

• Hervorragende Produktivität
• - PCIe Gen5 (Graphics, M.2)
• - Dual Channel DDR5
• - USB4 Type-C Ports (40 Gb/s)
• Solide Haltbarkeit
• - Server-Grade Low-Loss PCB
• - 20+2+1 Power Phase, 110A SPS for VCore+SOC with Vergrößerte Kühlkörperabdeckung
• - Flexible integrierte E/A-Abschirmung
• - 20K langlebige Kondensatoren (Black Caps) (Hochwertige und leitfähige Polymerkondensatoren) Ultraschnelles Gaming
• - 5G LAN, 802.11be Wi-Fi 7 Module
• - ASRock Lightning-Gaming Ports
• EZ-Update
• - BIOS Flashback Button
• - ASRock Auto-Treiber-Installer

Spoiler: Spezifikationen

• • CPU
    - Supports AMD Socket AM5 Ryzen™ 9000, 8000 and 7000 Series Processors*

    *Die Verfügbarkeit von Erweiterungssteckplätzen kann je nach CPU variieren. Please refer to PCIe/M.2 Bandwidth Table for details. (http://www.asrock.com/)

• • Chipsatz
    - AMD X870E

• • Arbeitsspeicher
    - Dual Channel DDR5 Memory Technology
    - 4 x DDR5 DIMM Slots
    - Supports DDR5 ECC/non-ECC, un-buffered memory up to 8200+(OC)*
    - Max. capacity of system memory: 256GB
    - Supports Extreme Speicherprofile (XMP) and EXTended Profile für Übertaktung (EXPO) memory modules

• • BIOS
    - 256Mb AMI UEFI Legal BIOS with GUI support

• • Grafik
    Integrated AMD RDNA™ graphics (Die Unterstützung kann je nach CPU variieren)
    - 1 x HDMI 2.1 TMDS/FRL 8G Kompatibel, supports HDR, HDCP 2.3 and max. Auflösung up to 4K 120Hz
    - 2 x USB4, support HDCP 2.3 and max. Auflösung up to 8K 30Hz*

    * Only the CPU's embedded graphics can be displayed through USB4 ports. Wenn Sie einen Type-C-Monitor anschließen möchten, verwenden Sie bitte AM5 Ryzen™ 9000, 8000 und 7000 Prozessoren mit integrierter Grafik.

• • Audio
    - 7.1 CH HD Audio with Schutz von Inhalten (Realtek ALC4082 Audio Codec)
    - Individual PCB Layers for R/L Audio Channel
    - Nahimic Audio

• • LAN
    - 5 Gigabit LAN 10/100/1000/2500/5000 Mb/s
    - Realtek RTL8126

• • Drahtloses LAN
    - 802.11be 2x2 Wi-Fi 7 Module
    - Supports IEEE 802.11a/b/g/n/ac/ax/axe/be
    - Supports 2.4GHz/5GHz/6GHz* frequency band
    - Supports 160MHz channel bandwidth with 6GHz* frequency band
    - 1 Antenne zur Unterstützung von 2 (Senden) x 2 (Empfangen) Diversity-Technologie
    - Supports Bluetooth 5.4
    - Supports MU-MIMO

    * Wi-Fi 7 (6GHz band) will be supported by Microsoft® Windows® 11. Die Verfügbarkeit hängt von den unterschiedlichen Regelungen der einzelnen Länder und Regionen ab. Sie wird (für unterstützte Länder) über Windows® Update und Software-Updates aktiviert, sobald sie verfügbar ist.

• • Steckplätze
    CPU:
    - 1 x PCIe 5.0 x16 Slot (PCIE1), supports x16 mode*
    Chipset:
    - 1 x PCIe 3.0 x1 Slot (PCIE2), supports x1 mode*
    - 1 x PCIe 3.0 x16 Slot (PCIE3), supports x2 mode*
    - 1 x Vertical M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module

    * PCIE1 wird mit Gen5x16 mit Prozessoren der Serien 9000 und 7000, Gen4x8 mit Prozessoren der Serie 8000 (Phoenix 1) und Gen4x4 mit Prozessoren der Serie 8000 (Phoenix 2) betrieben.
    If M2_5 is occupied, PCIE3 will be disabled.
    Unterstützt NVMe-SSD als Boot-Festplatte

• • Speicherplatz
    CPU:
    - 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen5x4 (128 Gb/s) mode*
    Chipset:
    - 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
    - 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
    - 1 x Hyper M.2 Socket (M2_4, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
    - 1 x M.2 Socket (M2_5, Key M), supports type 2280 SATA3 6.0 Gb/s & PCIe Gen3x2 (16 Gb/s) modes*
    - 2 x SATA3 6.0 Gb/s Connectors
    ASMedia ASM1061:
    - 2 x SATA3 6.0 Gb/s Connectors

    * M2_1 ist der bevorzugte Steckplatz für die M.2-Installation.
    M2_1 läuft auf Gen5x4 mit Prozessoren der Serien 9000 und 7000 und Gen4x4 mit Prozessoren der Serie 8000 (Phoenix 1 und Phoenix 2).
    Unterstützt NVMe-SSD als Boot-Festplatte
    If M2_5 is occupied, PCIE3 will be disabled.

• • RAID
    - Supports RAID 0 and RAID 1 for SATA Speichergeräte
    - Supports RAID 0, RAID 1 and RAID 10 for M.2 NVMe Speichergeräte

• • USB
    CPU:
    - 2 x USB4 Type-C (Rear)
    - 2 x USB 3.2 Gen2 Type-A (Rear (USB32_1 and USB32_7))
    Chipset:
    - 1 x USB 3.2 Gen2x2 Type-C (Front)
    - 3 x USB 3.2 Gen2 Type-A (Rear (USB32_2 and USB32_56))
    - 7 x USB 3.2 Gen1 Type-A (3 Rear, 4 Front)
    - 6 x USB 2.0 (2 Rear, 4 Front)

    * All USB ports support ESD Protection

• • Anschluss
    - 3 x Thermistor-Kabel Headers
    - 1 x Power LED and Speaker Header
    - 1 x RGB LED Header*
    - 3 x Addressable LED Headers**
    - 2 x CPU Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 3 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)***
    - 1 x AIO Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 1 x Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
    - 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector)
    - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
    - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports)
    - 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports)
    - 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
    - 1 x Dr. Debug with LED
    - 1 x Power Button with LED
    - 1 x Reset Button with LED

    * Unterstützt insgesamt bis zu 12V/3A, 36W-LED-Strip
    ** Support in total up to 5V/3A, 15W LED Strip
    *** CPU_FAN1 supports the fan power up to 1A (12W).
    CPU_FAN2, CHA_FAN1~3, AIO_PUMP and W_PUMP support the fan power up to 3A (36W).
    CPU_FAN2, CHA_FAN1~3, AIO_PUMP and W_PUMP can auto detect if 3-pin or 4-pin fan is in use.

• • Blende
    - 2 x Antenna Ports
    - 1 x HDMI Port
    - 1 x Optical SPDIF Out Port
    - 2 x USB4 Type-C Ports (40 Gb/s)*
    - 5 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (USB32_12 are Lightning-Gaming Ports.)
    - 3 x USB 3.2 Gen1 Type-A Ports (USB32_34 supports Ultra USB Power.)
    - 2 x USB 2.0 Ports
    - 1 x RJ-45 LAN Port
    - 1 x Clear CMOS Button
    - 1 x BIOS Flashback Button
    - 1 x Line-Out-Buchse (Gold Audio Jack)
    - 1 x Mikrofon-Eingangsbuchse (Gold Audio Jack)

    * Supports USB PD 3.0 up to 5V@3A (15W) charging

• • Software und UEFI
    Software
    - ASRock Motherboard Utility (Phantom Gaming-Einstellung)
    - ASRock Phantom-Gaming-LAN Software
    - ASRock Polychrome SYNC*
    UEFI
    - ASRock EZ Mode
    - ASRock Full HD UEFI
    - ASRock Auto-Treiber-Installer
    - ASRock Sofort-Flash

    *Diese Tools können im Live Update & APP Shop heruntergeladen werden.

• • Produktzubehör
    - 4 x SATA Data Cables
    - 1 x ASRock WiFi 2.4/5/6 GHz Antenna
    - 1 x ARGB Splitter Cable
    - 3 x Thermistor-Kabels

• • Formfaktor
    - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
    - 8 Layer PCB
    - 2oz Copper PCB

• • Betriebssystem
    - Microsoft® Windows® 10 64-bit / 11 64-bit

• • Zertifizierungen
    - FCC, CE
    - ErP/EuP ready (ErP/EuP ready power supply is required)

FAQ:

Q: Wie benutzt man USB Flashback?
A: Man ladet das aktuelle Bios herunter und entpackt dieses. Nun benennt man das Bios in creative.rom um und kopiert dieses auf einen USB-Stick mit FAT32 in das Root Verzeichnis.
Danach steckt man den USB-Stick hinten in den vorgesehenen USB-Port (siehe Handbuch) und drückt den Flash Button hinten.

Tipps:

Für das aktuelle Windows 11 24H2 bitte die neuere RGB Software (PolychromeRGB(v2.0.182)) verwenden da jene die aktuell bei Asrock zu laden ist (PolychromeRGB(v2.0.181)) nicht funktioniert.



Sollten Änderungen oder Ergänzungen gewünscht sein bitte informiert mich.



[ApolloX]

Ich hab grad zum Rumspielen ein X670E Tomahawk mit einem 7950X drauf. Sobald der 9800X3D kommt, werd ich mir da einen holen und hab auch das X870E Nova ins Auge gefasst. Ich beobachte da auch grad die Preise, wie sie sich entwickeln.
Also schon mal danke für den Thread.

RAM @ 8000 ist auch so ne Sache, die mich interessiert. Man wird sehen.
B/ECLK war/ist bei den 3D schon relevant, wenn man CPU Freq benchen will. Fürs Gaming spielt das keine Rolle.



[Scoty]

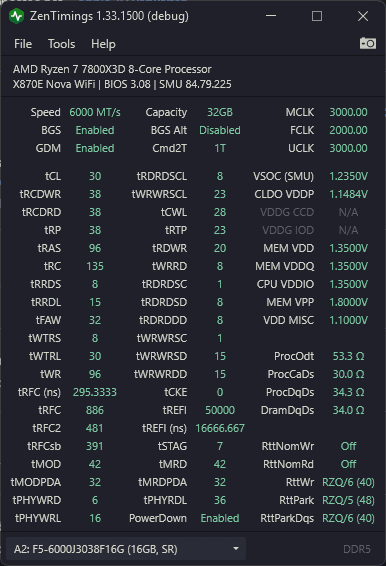

Meinen RAM betreibe ich aktuell jetzt mit diesen Werten, die ganz leicht getweakt sind und auch unter Asus meist liefen. Ob sie unter Asrock auch so laufen wird sich zeigen. Die Werte hatte ich mal hier bekommen und sollen sehr konservativ sein.



Genauer wurden diesen 4 Werte angepasst, trefi: trfc 1/2 und trfcsb



[Felix the Cat]

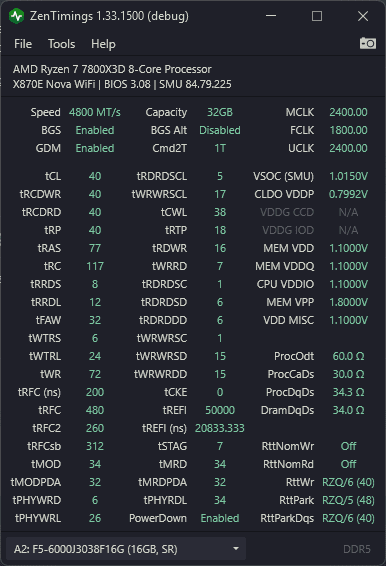

Warum lässt du deinen Speicher mit 4800Mhz CL40 laufen, wenn es doch ein 6000Mhz CL30 Kit ist?

Für die anderen Werte am besten mal In AMD DDR5 Thread umschauen.



[Scoty]

Hmm lief mit 6000 immer. Dann hat er die Werte nicht übernommen.

Ka warum aber jetzt hat er es genommen nach dem ich EXPO nochmals gewählt habe. Hat aber nur trefi 50000 übernommen, die anderen sind wieder auf Standard.



[Scoty]

Weiß einer eine gute Quelle wo man aktuelle Beta Biose bekommt schon vorab zum Testen ähnlich wie bei Asus wo jemand im Asus Forum regelmäßig neue Beta Biose zur Verfügung stellt? Wie verhält es sich bei Asrock bezüglich gespeicherte Bios Profile und das Importieren bei einem neueren Bios? Bei Asus ist es ja so, das man das nicht soll.

Post 1 aktualisiert mit neuen Links.



[HariboDeLUXX]

Werde nun hier den Thread verfolgen, wie im Igorslab-Forum geschrieben.

Viele Grüße



[Scoty]

@HariboDeLUXX schön das du hier auch nun bist. Hier ist etwas mehr loß als bei igor. Das Board haben ja noch nicht viele bzw bin ich wohl der erste bis jetzt da noch keine andere Meldungen kamen. RAM OC geht auf dem Board wohl auch gut zumindest mit meinen RAM und den Settings von @RedF (danke nochmals dafür) weil du bei igor gefragt hattest. Ansonsten wegen RAM Tuning dann besser dort weiter.



Ansonsten nach paar tagen mit dem Board inzwischen bereue ich das Upgrade vom Asus x670e auf das Asrock x870e nicht. Beste Entscheidung für mich alleine wegen der besseren VRM Kühlung, kein Lanes Sharing mit der GPU und optisch finde ich es auch schöner.



[RedF]

@HariboDeLUXX schön das du hier auch nun bist. Hier ist etwas mehr loß als bei igor. Das Board haben ja noch nicht viele bzw bin ich wohl der erste bis jetzt da noch keine andere Meldungen kamen.

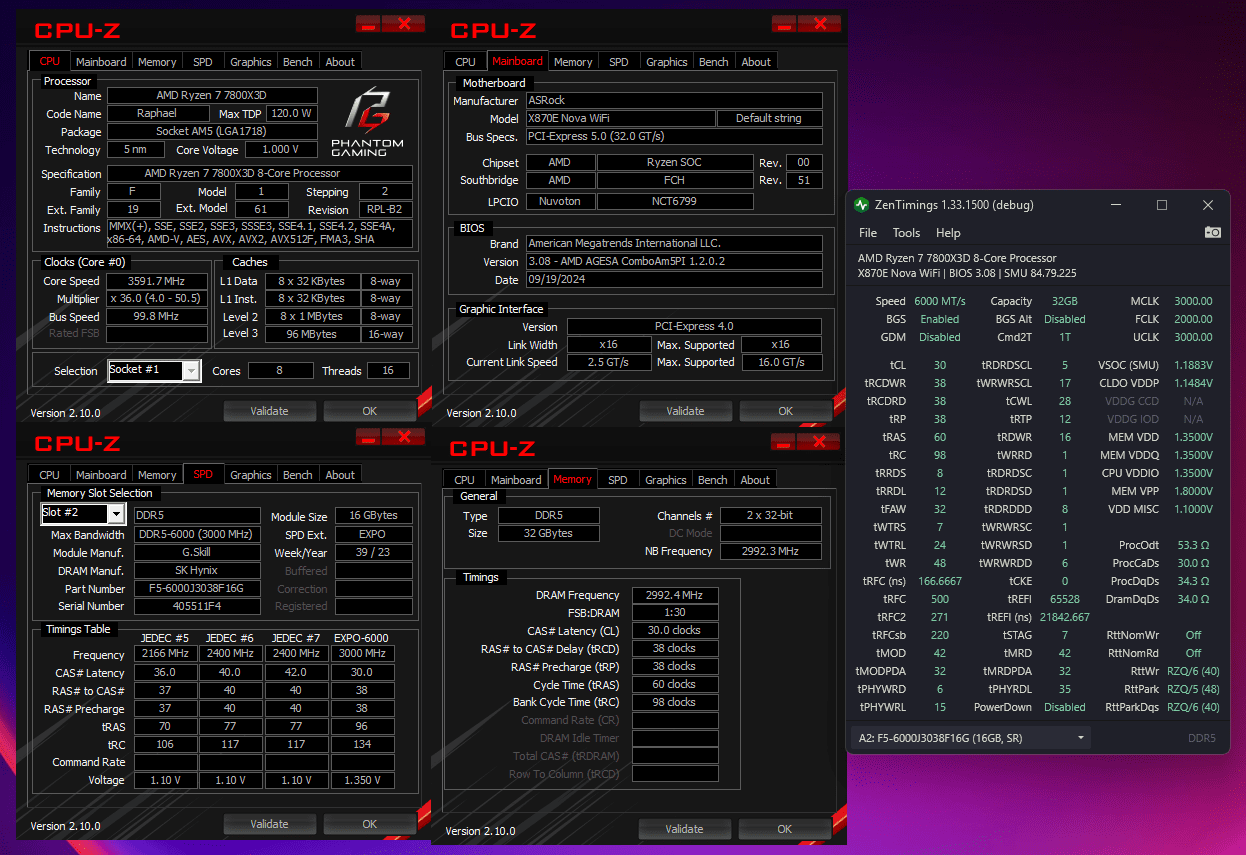

RAM OC geht auf dem Board wohl auch gut zumindest mit meinen RAM und den Settings von @RedF (danke nochmals dafür) weil du bei igor gefragt hattest. Ansonsten wegen RAM Tuning dann besser dort weiter.

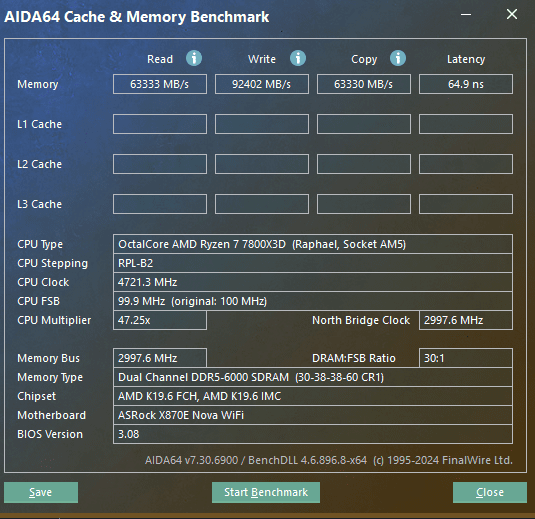

Anhang anzeigen 1036505 Anhang anzeigen 1036504

Was mich interessieren würde und vor allem @ApolloX der das Board ins Auge gefasst hat, ist ob es auch noch den VDD/VDDQ Bug hat.

Vielleicht könntest du die VDD auf 1,45V und die VDDQ auf 1,35V stellen und mit HWInfo prüfen, ob die VDDQ auch 1,35V hat (bzw kleiner 1,44V)?



[Scoty]

Was macht dieser VDD/VDDQ Bug? Mit Spannung kenne ich mich nicht aus und will da auch keine böse Überraschung erleben wenn ich da was verstelle.



[RedF]

Was macht dieser VDD/VDDQ Bug? Mit Spannung kenne ich mich nicht aus und will da auch keine böse Überraschung erleben wenn ich da was verstelle.

Der Bug verhindert, dass wenn die VDD größer 1,43V ist, die VDDQ nicht kleiner 1,44V sein kann.
Bei 1,44V VDD geht der Speicher in den High Voltage Mode.

Sind noch völlig ungefährliche Spannungen. Meine laufen täglich bei 1,55V VDD seit ~ Mitte 2023.



[Scoty]

Werde ich dann testen, wenn ich vom Spital zurück bin. Denke so ab Mittag hoffentlich.



[RedF]

Werde ich dann testen, wenn ich vom Spital zurück bin. Denke so ab Mittag hoffentlich.

Das wäre echt klasse : )

Speicher vorher dein aktuelles setting als Profil im Tweaker Menü.
Für den unwahrscheinlichen Fall, dass er damit nicht booten will.



[Scoty]

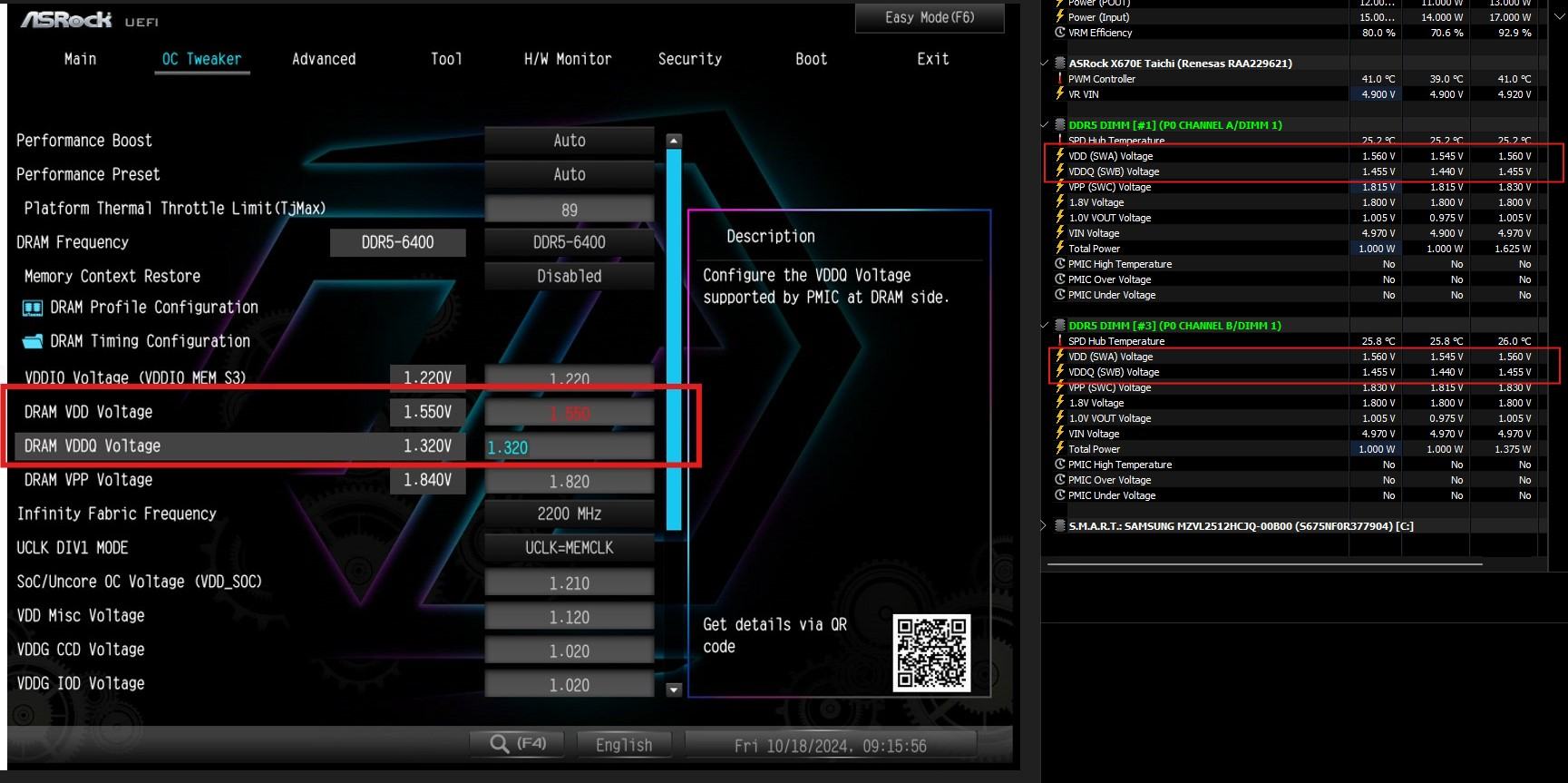

@RedF @ApolloX Hier der gewünschte Screenshot: Ka wo das steht aber ihr werdet es sicher sehen:



Nehme an das hier?:



[RedF]

@RedF @ApolloX Hier der gewünschte Screenshot: Ka wo das steht aber ihr werdet es sicher sehen:

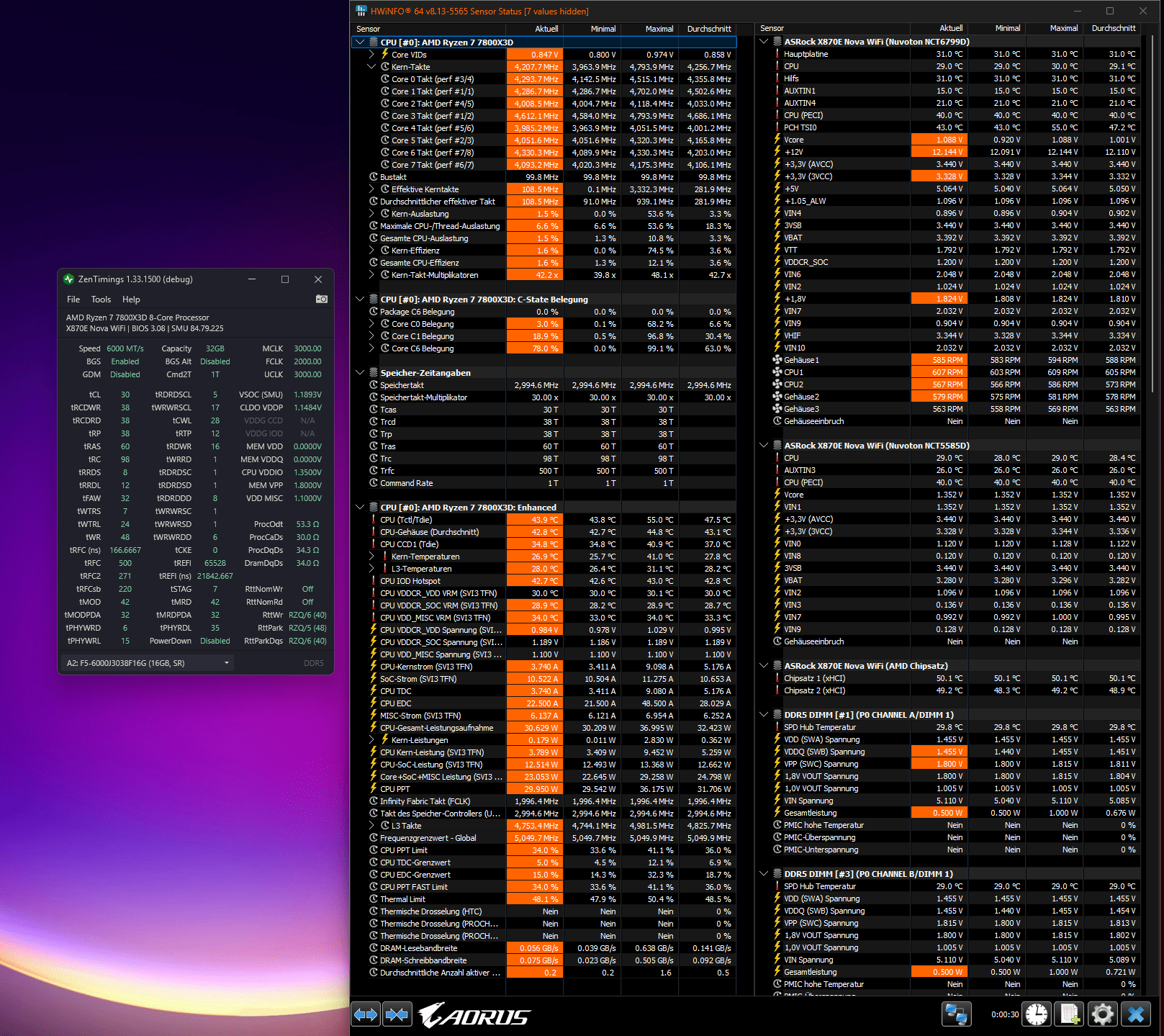

Anhang anzeigen 1036528

Nehme an das hier?:

Anhang anzeigen 1036529

Danke, was hast du eingestellt? 1,45V VDD und 1,35V VDDQ?



[Scoty]

Nur die 1.45, die 1.35 sind ja Standard und musste ich nicht ändern.

VDD auf 1,45V und die VDDQ auf 1,35V so wie du weiter oben geschrieben hast. Müsste man ja sehen im Screenshot auch.



[RedF]

Nur die 1.45, die 1.35 sind ja Standard und musste ich nicht ändern.

VDD auf 1,45V und die VDDQ auf 1,35V so wie du weiter oben geschrieben hast. Müsste man ja sehen im Screenshot auch.

Ok, dann hat das auch noch den Bug. Habe vor ein paar Tagen deswegen den ASrock Support angeschrieben.
Ist für die meisten kein Problem, nur wenn man beim RAM OC viel machen möchte, ist das nicht so toll.



[Scoty]

Aber die 1.45 sind doch da?



[RedF]

Aber die 1.45 sind doch da?

Es geht darum, dass die VDDQ nicht unter 1,44V bleibt, sobald die VDD 1,44V oder größer ist.



[Scoty]

Ok jetzt verstehe ich es. Vielleicht wird das ja mal gefixt.



[ApolloX]

Ja danke euch.



[HariboDeLUXX]

@HariboDeLUXX schön das du hier auch nun bist. Hier ist etwas mehr loß als bei igor. Das Board haben ja noch nicht viele bzw bin ich wohl der erste bis jetzt da noch keine andere Meldungen kamen. RAM OC geht auf dem Board wohl auch gut zumindest mit meinen RAM und den Settings von @RedF (danke nochmals dafür) weil du bei igor gefragt hattest. Ansonsten wegen RAM Tuning dann besser dort weiter.

Anhang anzeigen 1036505 Anhang anzeigen 1036504

Ansonsten nach paar tagen mit dem Board inzwischen bereue ich das Upgrade vom Asus x670e auf das Asrock x870e nicht. Beste Entscheidung für mich alleine wegen der besseren VRM Kühlung, kein Lanes Sharing mit der GPU und optisch finde ich es auch schöner.

Danke für die Infos. Muss mich da eh noch rein arbeiten, weil ich 2x32GB Ram haben möchte und es gibt bestimmt Unterschiede zum 32er Kit. Bleibt nur noch die Frage ob 6000 oder gleich 6400er RAM. Keine Ahnung was der 9800X3D mit dem X870E Nova verträgt oder am liebsten hat 😅 Der 6400er ist halt gleich wieder ein schönes Stück teurer.



[Scoty]

Ich habe im Arock Reddit den Bug mal gemeldet wie auch an JZ weiter geleitet, der da wohl gute Verbindungen zu Asrock hat. Auch wenn der Bug 99% der User nicht betreffen wird, so wäre es ja schön, wenn der mal gefixt wird wenn es denn schon länger gibt.



[Scoty]

@ApolloX @RedF eben Antwort bekommen von JZ und ich brauche da eure genaue Erklärung. JZ will folgendes Wissen:

1. Board/BIOS Version
2. CPU
3. Speicher
4. BIOS Screens was genau wie wo eingestellt ist
5. Wie und wo sich der BUG zeigt

1 bis 4 habe ich. Punkt 4 so würde ich das genauer Wissen müssen. Dann leitet er das weiter und dann würde es wohl auch schnell gefixt werden, da er direkt eine Quelle bei Asrock hat.



[JZ_]

Wenn das ein BUG ist, wird es wohl mit dem AGESA Code zusammenhängen und evt. jeder Hersteller haben.
Ich kann nicht einfach so als ein VDDQ/VDD BUG weiterleiten, da Taiwan da schon genaue Infos und Screens verlangt, siehe Punkt 1-5



[RedF]

Wenn das ein BUG ist, wird es wohl mit dem AGESA Code zusammenhängen und evt. jeder Hersteller haben.
Ich kann nicht einfach so ein VDDQ/VDD BUG weiterleiten, da Taiwan da schon genaue Infos und Screens verlangt, siehe Punkt 1-5

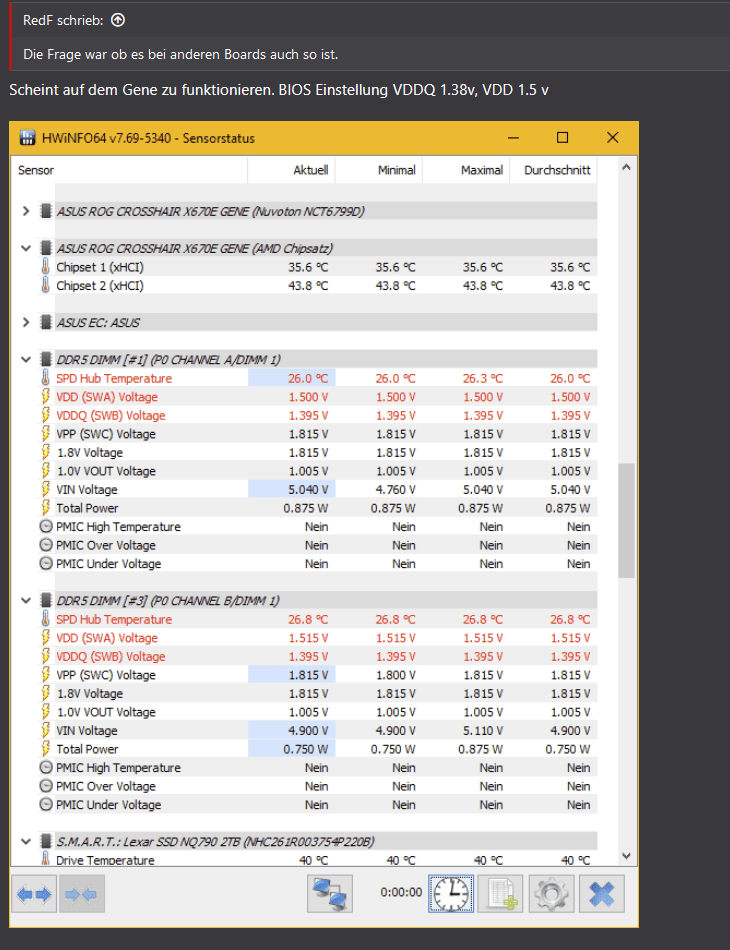

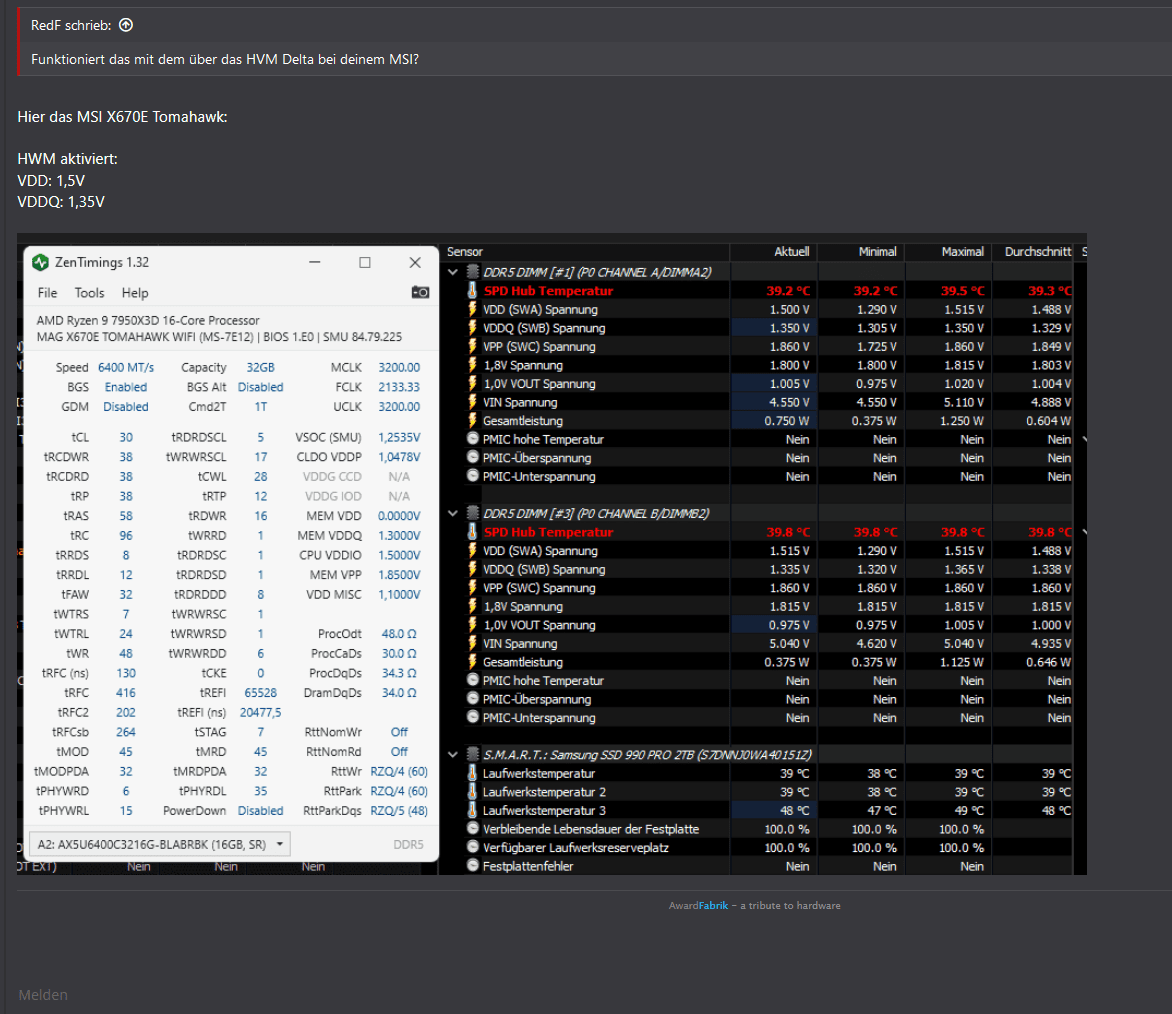

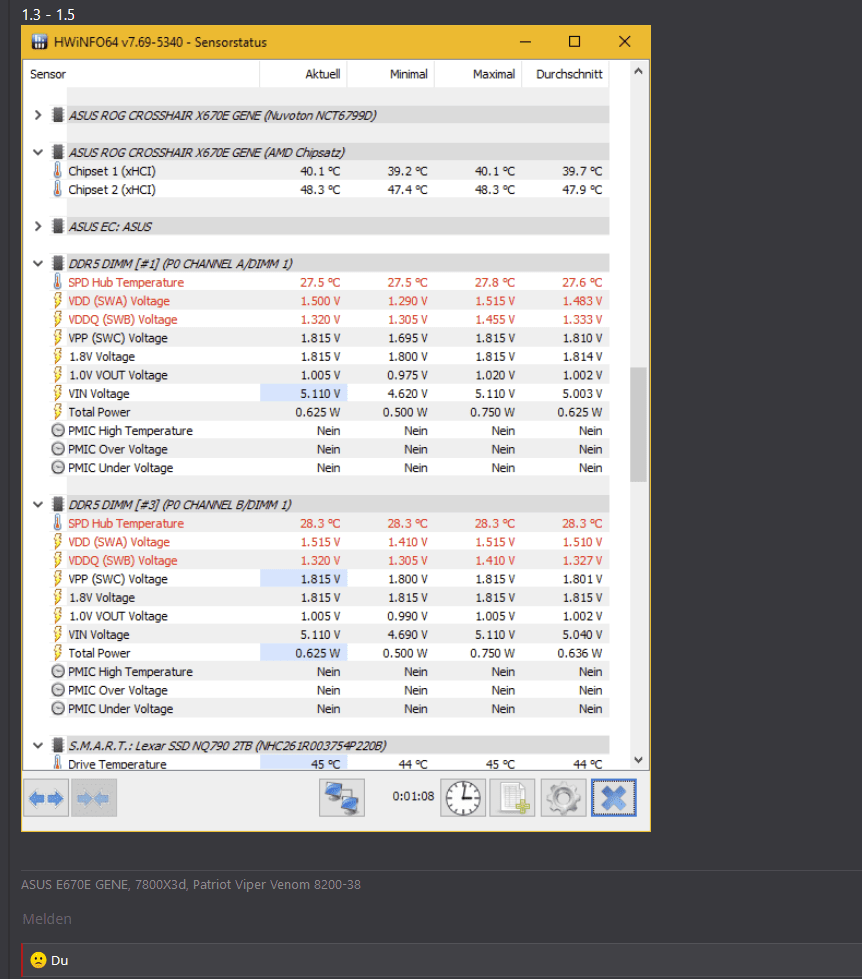

Bei MSI und ASUS geht es (laut kleiner umfrage im RAM OC Thread), bei meinem Taichi X670E und meinem B650 HDV/M.2 geht es nicht. Beim HDV von @CrazyCookie auch nicht.

1. X670E Taichi / V3.08
2. 7800X3D
3. 2x 16GB Teamgroup 5600
4.

5. Das Verhalten zeigt sich, wenn der PMIC ab 1,44V in den High Voltage Mode geht.
Sobald die VDD bei 1,44V ist, ist die VDDQ nicht kleiner 1,44V.

Das ist nicht erst kurzem so, liegt nicht an den aktuellen AGESA Versionen.


Wäre Mega, wenn du was erreichen kannst, auf Reddit hat mein Post kein gehört gefunden, auf Antwort vom Support warte ich noch.

Beitrag automatisch zusammengeführt: 18.10.2024

Asus Gene:

MSI 670E Tomahawk



[JZ_]

Ich habe es weitergeleitet



[Scoty]

Mega, dann brauch ich ja nicht mehr die Email zu schicken.



[JZ_]

TW Antwort schon übersetzt...

Im OC-Szenario müssen die Spannungen VDD und VDDQ auf den gleichen Wert eingestellt werden. Die Einstellung auf unterschiedliche Werte würde zu instabilem oder unerwartetem Verhalten führen. Es ist ratsam sowohl VDD als auch VDDQ auf den gleichen Wert einzustellen. Wir sind uns nicht sicher, warum die Produkte anderer Marken nicht das gleiche Verhalten aufweisen, aber aus Sicht des technischen Supports ist das kein Problem.

Gruß JZ



[RedF]

TW Antwort schon übersetzt...

Im OC-Szenario müssen die Spannungen VDD und VDDQ auf den gleichen Wert eingestellt werden. Die Einstellung auf unterschiedliche Werte würde zu instabilem oder unerwartetem Verhalten führen. Es ist ratsam sowohl VDD als auch VDDQ auf den gleichen Wert einzustellen. Wir sind uns nicht sicher, warum die Produkte anderer Marken nicht das gleiche Verhalten aufweisen, aber aus Sicht des technischen Supports ist das kein Problem.

Gruß JZ

Das ist leider Blödsinn was der Support schreibt.
Schade, fand die ASRock Boards eigentlich gut.

Bleibt nicht mehr viel Auswahl, MSI ist bei mir unten durch, Gigabyte auch.



[Scoty]

Danke @JZ_für die schnelle Bekanntgabe.
