Sammelthread für das ASRock Phantom Gaming X870E Nova WiFi
In dem Thread geht es nur um dieses Board. Andere Board Fragen haben hier nichts verloren, danke.




Herstellerseite: Nova x870E WiFi

Support/Treiber/Bios (Hersteller): Nova x870E WiFi

Support/Treiber/Bios (Alternativen):
Nova x870E WiFi

Geizhals: Nova x870E WiFi

Bios Übersicht: AM5 AGESA/UEFI/BIOS Info & Laberthread

AM5 Laberthread: https://www.hardwareluxx.de/community/threads/amd-am5-lga1718-mainboard-info-laberthread.1311067/

ECO Mode Guide: https://www.overclock3d.net/reviews/cpu_mainboard/amd_eco_mode_guide_for_am5/1


ASRock Forum



Reviews:

Igors Lab
FunkYit
Lab501


Besonderheiten:
  • Hervorragende Produktivität
  • - PCIe Gen5 (Graphics, M.2)
  • - Dual Channel DDR5
  • - USB4 Type-C Ports (40 Gb/s)
  • Solide Haltbarkeit
  • - Server-Grade Low-Loss PCB
  • - 20+2+1 Power Phase, 110A SPS for VCore+SOC with Vergrößerte Kühlkörperabdeckung
  • - Flexible integrierte E/A-Abschirmung
  • - 20K langlebige Kondensatoren (Black Caps) (Hochwertige und leitfähige Polymerkondensatoren) Ultraschnelles Gaming
  • - 5G LAN, 802.11be Wi-Fi 7 Module
  • - ASRock Lightning-Gaming Ports
  • EZ-Update
  • - BIOS Flashback Button
  • - ASRock Auto-Treiber-Installer

    • CPU
      - Supports AMD Socket AM5 Ryzen™ 9000, 8000 and 7000 Series Processors*

      *Die Verfügbarkeit von Erweiterungssteckplätzen kann je nach CPU variieren. Please refer to PCIe/M.2 Bandwidth Table for details. (http://www.asrock.com/)


    • Chipsatz
      - AMD X870E


    • Arbeitsspeicher
      - Dual Channel DDR5 Memory Technology
      - 4 x DDR5 DIMM Slots
      - Supports DDR5 ECC/non-ECC, un-buffered memory up to 8200+(OC)*
      - Max. capacity of system memory: 256GB
      - Supports Extreme Speicherprofile (XMP) and EXTended Profile für Übertaktung (EXPO) memory modules


    • BIOS
      - 256Mb AMI UEFI Legal BIOS with GUI support


    • Grafik
      Integrated AMD RDNA™ graphics (Die Unterstützung kann je nach CPU variieren)
      - 1 x HDMI 2.1 TMDS/FRL 8G Kompatibel, supports HDR, HDCP 2.3 and max. Auflösung up to 4K 120Hz
      - 2 x USB4, support HDCP 2.3 and max. Auflösung up to 8K 30Hz*

      * Only the CPU's embedded graphics can be displayed through USB4 ports. Wenn Sie einen Type-C-Monitor anschließen möchten, verwenden Sie bitte AM5 Ryzen™ 9000, 8000 und 7000 Prozessoren mit integrierter Grafik.


    • Audio
      - 7.1 CH HD Audio with Schutz von Inhalten (Realtek ALC4082 Audio Codec)
      - Individual PCB Layers for R/L Audio Channel
      - Nahimic Audio


    • LAN
      - 5 Gigabit LAN 10/100/1000/2500/5000 Mb/s
      - Realtek RTL8126


    • Drahtloses LAN
      - 802.11be 2x2 Wi-Fi 7 Module
      - Supports IEEE 802.11a/b/g/n/ac/ax/axe/be
      - Supports 2.4GHz/5GHz/6GHz* frequency band
      - Supports 160MHz channel bandwidth with 6GHz* frequency band
      - 1 Antenne zur Unterstützung von 2 (Senden) x 2 (Empfangen) Diversity-Technologie
      - Supports Bluetooth 5.4
      - Supports MU-MIMO

      * Wi-Fi 7 (6GHz band) will be supported by Microsoft® Windows® 11. Die Verfügbarkeit hängt von den unterschiedlichen Regelungen der einzelnen Länder und Regionen ab. Sie wird (für unterstützte Länder) über Windows® Update und Software-Updates aktiviert, sobald sie verfügbar ist.


    • Steckplätze
      CPU:
      - 1 x PCIe 5.0 x16 Slot (PCIE1), supports x16 mode*
      Chipset:
      - 1 x PCIe 3.0 x1 Slot (PCIE2), supports x1 mode*
      - 1 x PCIe 3.0 x16 Slot (PCIE3), supports x2 mode*
      - 1 x Vertical M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module

      * PCIE1 wird mit Gen5x16 mit Prozessoren der Serien 9000 und 7000, Gen4x8 mit Prozessoren der Serie 8000 (Phoenix 1) und Gen4x4 mit Prozessoren der Serie 8000 (Phoenix 2) betrieben.
      If M2_5 is occupied, PCIE3 will be disabled.
      Unterstützt NVMe-SSD als Boot-Festplatte


    • Speicherplatz
      CPU:
      - 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen5x4 (128 Gb/s) mode*
      Chipset:
      - 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
      - 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
      - 1 x Hyper M.2 Socket (M2_4, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode*
      - 1 x M.2 Socket (M2_5, Key M), supports type 2280 SATA3 6.0 Gb/s & PCIe Gen3x2 (16 Gb/s) modes*
      - 2 x SATA3 6.0 Gb/s Connectors
      ASMedia ASM1061:
      - 2 x SATA3 6.0 Gb/s Connectors

      * M2_1 ist der bevorzugte Steckplatz für die M.2-Installation.
      M2_1 läuft auf Gen5x4 mit Prozessoren der Serien 9000 und 7000 und Gen4x4 mit Prozessoren der Serie 8000 (Phoenix 1 und Phoenix 2).
      Unterstützt NVMe-SSD als Boot-Festplatte
      If M2_5 is occupied, PCIE3 will be disabled.


    • RAID
      - Supports RAID 0 and RAID 1 for SATA Speichergeräte
      - Supports RAID 0, RAID 1 and RAID 10 for M.2 NVMe Speichergeräte


    • USB
      CPU:
      - 2 x USB4 Type-C (Rear)
      - 2 x USB 3.2 Gen2 Type-A (Rear (USB32_1 and USB32_7))
      Chipset:
      - 1 x USB 3.2 Gen2x2 Type-C (Front)
      - 3 x USB 3.2 Gen2 Type-A (Rear (USB32_2 and USB32_56))
      - 7 x USB 3.2 Gen1 Type-A (3 Rear, 4 Front)
      - 6 x USB 2.0 (2 Rear, 4 Front)

      * All USB ports support ESD Protection


    • Anschluss
      - 3 x Thermistor-Kabel Headers
      - 1 x Power LED and Speaker Header
      - 1 x RGB LED Header*
      - 3 x Addressable LED Headers**
      - 2 x CPU Fan Connector (4-pin) (Smart Fan Speed Control)***
      - 3 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)***
      - 1 x AIO Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
      - 1 x Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
      - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
      - 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector)
      - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
      - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports)
      - 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports)
      - 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s)
      - 1 x Dr. Debug with LED
      - 1 x Power Button with LED
      - 1 x Reset Button with LED

      * Unterstützt insgesamt bis zu 12V/3A, 36W-LED-Strip
      ** Support in total up to 5V/3A, 15W LED Strip
      *** CPU_FAN1 supports the fan power up to 1A (12W).
      CPU_FAN2, CHA_FAN1~3, AIO_PUMP and W_PUMP support the fan power up to 3A (36W).
      CPU_FAN2, CHA_FAN1~3, AIO_PUMP and W_PUMP can auto detect if 3-pin or 4-pin fan is in use.


    • Blende
      - 2 x Antenna Ports
      - 1 x HDMI Port
      - 1 x Optical SPDIF Out Port
      - 2 x USB4 Type-C Ports (40 Gb/s)*
      - 5 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (USB32_12 are Lightning-Gaming Ports.)
      - 3 x USB 3.2 Gen1 Type-A Ports (USB32_34 supports Ultra USB Power.)
      - 2 x USB 2.0 Ports
      - 1 x RJ-45 LAN Port
      - 1 x Clear CMOS Button
      - 1 x BIOS Flashback Button
      - 1 x Line-Out-Buchse (Gold Audio Jack)
      - 1 x Mikrofon-Eingangsbuchse (Gold Audio Jack)

      * Supports USB PD 3.0 up to 5V@3A (15W) charging


    • Software und UEFI
      Software
      - ASRock Motherboard Utility (Phantom Gaming-Einstellung)
      - ASRock Phantom-Gaming-LAN Software
      - ASRock Polychrome SYNC*
      UEFI
      - ASRock EZ Mode
      - ASRock Full HD UEFI
      - ASRock Auto-Treiber-Installer
      - ASRock Sofort-Flash

      *Diese Tools können im Live Update & APP Shop heruntergeladen werden.


    • Produktzubehör
      - 4 x SATA Data Cables
      - 1 x ASRock WiFi 2.4/5/6 GHz Antenna
      - 1 x ARGB Splitter Cable
      - 3 x Thermistor-Kabels


    • Formfaktor
      - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
      - 8 Layer PCB
      - 2oz Copper PCB


    • Betriebssystem
      - Microsoft® Windows® 10 64-bit / 11 64-bit


    • Zertifizierungen
      - FCC, CE
      - ErP/EuP ready (ErP/EuP ready power supply is required)

FAQ:

Q: Wie benutzt man USB Flashback?
A: Man ladet das aktuelle Bios herunter und entpackt dieses. Nun benennt man das Bios in creative.rom um und kopiert dieses auf einen USB-Stick mit FAT32 in das Root Verzeichnis.
Danach steckt man den USB-Stick hinten in den vorgesehenen USB-Port (siehe Handbuch) und drückt den Flash Button hinten.

Tipps:

Für das aktuelle Windows 11 24H2 bitte die neuere RGB Software (PolychromeRGB(v2.0.182)) verwenden da jene die aktuell bei Asrock zu laden ist (PolychromeRGB(v2.0.181)) nicht funktioniert.



Sollten Änderungen oder Ergänzungen gewünscht sein bitte informiert mich.

Zuletzt bearbeitet:
Das ist leider Blödsinn was der Support schreibt.
Woher weißt du denn, dass es Blödsinn sein soll ?
Aus welchem Grund sollte man denn die VDD erhöhen und die VDDQ auf ~1.35V belassen ?

Wenn es einen bestimmten Hintergrund oder es dadurch eine Verbesserung gibt, habe ich bei den TW Kollegen eine andere Handhabe es nochmal überprüfen zu lassen :/

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Woher weißt du denn, dass es Blödsinn sein soll ?
Aus welchem Grund sollte man denn die VDD erhöhen und die VDDQ auf ~1.35V belassen ?

Wenn es einen bestimmten Hintergrund oder es dadurch eine Verbesserung gibt, habe ich bei den TW Kollegen eine andere Handhabe es nochmal überprüfen zu lassen :/
Damit kann man das Signal verbessern und unter Umständen höhere Frequenzen stabil bekommen.
Das lustige ist das es auf ASRock Intel Boards funktioniert.

Ich werde es die Tage nochmal selbst prüfen und mit den ASRock Z790 Boards vergleichen. Nur kommt gerade so viel neues Zeugs, dass ich zurzeit kaum Zeit finde :(

Aber von der Logik aus, hat ja der TW Supporter recht ;)

Nachtrag:
Habe gerade nochmal eine eMail geschrieben, mit der bitte es genau zu prüfen :)

Zuletzt bearbeitet:
So 100-150mv geringere VDDQ funktioniert meist sehr gut.
Bei DualsSide Modulen etwas weniger.

Mein H24M Kit hat auch eine Vorliebe für niedrigere VDDQ. 1.2V VDDQ reichen für ziemlich alles im Normal Voltage Mode. 1,43V VDD mit 1,2V VDDQ sind rockstable aber sobald ich auf 1,44V und damit HVM gehe und VDDQ auch auf mindestens 1,44V gezwungen wird springt die Stabilität beim Fenster raus.

Danke euch. Scheint mir sowas zu sein, wo die Jungs in Taiwan halt nicht glauben wollen, dass einige Leute sowas mit dem RAM hoch wollen.
Aber wenn ASRock attraktiver werden will - und es ist ne Nischenmarke, dann muss es halt auch auf fahrende Züger der Overclocker aufspringen. Und was wäre denn dabei, das mit nem Expertenmodus zu verbinden?

Also Danke @JZ_ und schaun wir mal, was kommt. Da hängt jetzt bei mir auch mitunter die Kaufentscheidung dran. @RedF hat sich bei DDR5 jetzt schon nen Status erarbeitet, dass er sich richtig gut auskennt und auch an die Grenzen des machbaren rangeht. Da bin ich dankbar dafür, aber ich will da auch mal ran - mit ASRock, oder eben etwas anderem.

Durch die PCIe Laneverteilung und brauchbare Lan- / Soundchips stufe ich dieses als das attraktivste X870er ATX-Board für mich ein. Wobei die Verfügbarkeit und die daraus resultierenden Preise noch zu wünschen übrig lassen.

Wie sieht es denn im Bios apropos Lüftersteuerung aus? Ist die ausreichend und kann man sich damit zufrieden geben, wenn man nichts zusätzliches dafür hat?
Es gibt am MB drei T-Sensor Anschlüsse mit Sensoren dazu. Kann man diese im Bios den Lüftern zuordnen um z.Bsp. Casefans vernüntig zu steuern oder braucht man dafür boardspezifische Bloatware welche wiederum nur unter Win läuft?

Wäre super wenn jemand ein paar Screenshots dazu hätte.
danke!

@Datanette nur indirekt ne Antwort: sagt dir FanControl was? Das ist zwar extra-Software in Windows, aber ist derzeit wohl das beste Nicht-Bloat-Programm zur Lüftersteuerung in Windows.

Der Preis ist doch mehr als ok für das Board und schwer zu bekommen ist es auch nicht.

@Datanette nur indirekt ne Antwort: sagt dir FanControl was? Das ist zwar extra-Software in Windows, aber ist derzeit wohl das beste Nicht-Bloat-Programm zur Lüftersteuerung in Windows.
Ja, kenne die meisten Softwarealternativen welche inzwischen sehr gut sind, aber leider alle Win voraussetzen.
Abgesehen davon, das muss ein MB einfach zufriedenstellend können, sonst kann man sich die Lüfteranschlüsse gerne sparen.

Zur Zeit habe ich ein Asus TUF B650 und da komme ich mit der Lüftersteuerung vom MB gut zurecht. Tempsensoren welche zugeteilt werden können wären schön und eigentlich das einzige was noch fehlt, deshalb auch meine Fragen dazu.

Zur Verfügbarkeit: ausser D und AT gibts dieses Board kaum (nur Ama...) bis überhaupt nicht.

Ich nutze die Sensoren nicht aber ich denke mal das diese dann im Bios zu sehen sind. Die Lüftersteuerung ist ähnlich wie bei Asus. Ich kam damit gut zu recht nach etwas Eingewöhnung.

Habe heute mal eine 5. M2 eingebaut und Linux (CachyOS) drauf installiert. Läuft super auch wenn der LAN Controller nicht erkannt wurde aber WiFi 7 lief. Anschließend neueren RC Kernel installiert und LAN lief. Also auch für Linux gut geeignet das Board auch wenn ich von Linux null Ahnung habe.

Linux und AMD ist ne ganz gute Kombi - da wird das Board positiv wie negativ so gut wie keinen Einfluss haben.
LAN Controller hab ich in der Regel im Bios (bewusst) deaktiviert - nicht, dass du das bei dir auch hast.

Nein ist nicht deaktiviert. Lustig ist nur das gerade der brandneue Wifi 7 Controller erkannt wird aber der nicht mehr ganz so neue Lan Controller nicht.

@Datanette nur indirekt ne Antwort: sagt dir FanControl was? Das ist zwar extra-Software in Windows, aber ist derzeit wohl das beste Nicht-Bloat-Programm zur Lüftersteuerung in Windows.
Aktuell funktioniert Fancontrol nicht mit den x870 Brettern. Dauert wohl bis ein Update erscheint.

Neues Bios 3.10 ist da.

Changelog:
Improved PMIC support
Updated to AMD AGESA PI 1.2.0.2a

Das wurde im OCN gestern auch schon erwähnt. Hat das nun die Sache mit der Spannung beim RAM behoben?

Ka ich warte noch mit dem flashen bis ich weiß ob ich das jetzige Profil nach dem Updaten laden kann oder nicht. Alles neu einstellen habe ich gerade keine Lust. Im OCN schrieb man aber das es wohl gefixt ist:
High memory voltages and power limits bugs have been completely fix for 9xxx on all Asrock mobos. I'm so happy.

Wenn es bei den 9000er wohl geht dann hoffe ich doch auch für die 7000er.

Danke nochmals an @JZ_ .

Zuletzt bearbeitet:
Habe eine 3.10 (AS02)Beta fürs 670E Taichi bekommen, da geht es nach wie vor nicht.
Heißt aber noch nichts.

Gibt es Erfahrungswerte wieviel Performance bei einer PCIe Gen 4 SSD draufgeht wenn sie in einem der M.2 slots steckt der am chipset hängt? Also, in der Realität - schon klar, dass das auch davon abhängt wieviel an den anderen dranhängenden devices los ist. :-)

Gibt quasi keinen nennenswerten Unterschied, warum auch. Was hat die Frage jetzt speziell mit dem Board zu tun @Jaws ? Die Frage wäre unter SSD - Solid State Drives besser aufgehoben gewesen. Ob eine M2 mit 7000Mb/s oder 2000MB/s läuft, merkst du eh nicht.

Gibt quasi keinen nennenswerten Unterschied, warum auch. Was hat die Frage jetzt speziell mit dem Board zu tun @Jaws ? Die Frage wäre unter SSD - Solid State Drives besser aufgehoben gewesen. Ob eine M2 mit 7000Mb/s oder 2000MB/s läuft, merkst du eh nicht.
Genau. Wenn du nicht dauernd sehr große Datenmengen von SSD A nach SSD B kopierst, ist das völlig wurst.

Gibt quasi keinen nennenswerten Unterschied, warum auch. Was hat die Frage jetzt speziell mit dem Board zu tun @Jaws ? Die Frage wäre unter SSD - Solid State Drives besser aufgehoben gewesen. Ob eine M2 mit 7000Mb/s oder 2000MB/s läuft, merkst du eh nicht.
Ich plane mir dieses Board hier zu kaufen aber ja - es ist primär spezifisch für die aktuellen Asrock boards weil sie dankensweise auf lane sharing beim GPU slot verzichten.
Die Alternative wäre ein X670 mit zwei M.2 slots, die an der CPU hängen.
Daher hier die Frage - ich hätte auch gemeint, dass es in der Realität kaum Unterschied macht, aber ich danke für euren Input.

Kurze Frage, wie mach ich bei ASRock das Bios Update?
Ich hab das Bios File geladen, entpacktz und auf nen Stick in nem Folder. Bios erkennt nichts, aber ich weiß auch grad nicht, welche Funktion im Bios das Flashen macht.
(Hab mir das Ding Sonntag nachts noch im Midnight Shopping gekauft als alles ASRock Zeugs bei MF reduziert war)

Edit
Ja, FAT16 ist die Lösung, wie innovativ.

Zuletzt bearbeitet:

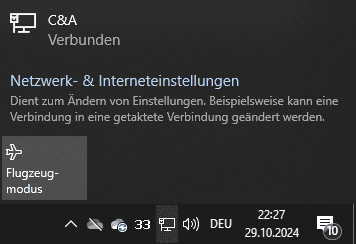

Jetzt brauch ich aber echt Hilfe: ich bekomm WiFi nicht installiert.
- WLAN ist im Bios an
- ich installier den Mediatek WLAN Treiber von der Mainboard Seite: danach kein WLAN
- ich installier diesen Treiber Download Manager und dan über diesen stell ich wieder fest, dass der MediaTek WLAN Treiber fehlt - neu installieren: danach kein WLAN
- beliebig viele Neustarts: danach kein WLAN





Kein Wlan, egal wa sich hier mache. WLAN Antennen sind hinten drin - aber daran kanns nicht liegen, falls die schlecht verbunden oder positioniert wären, weil ich muss das Ding doch erst in der Hardware zum Laufen bringen.

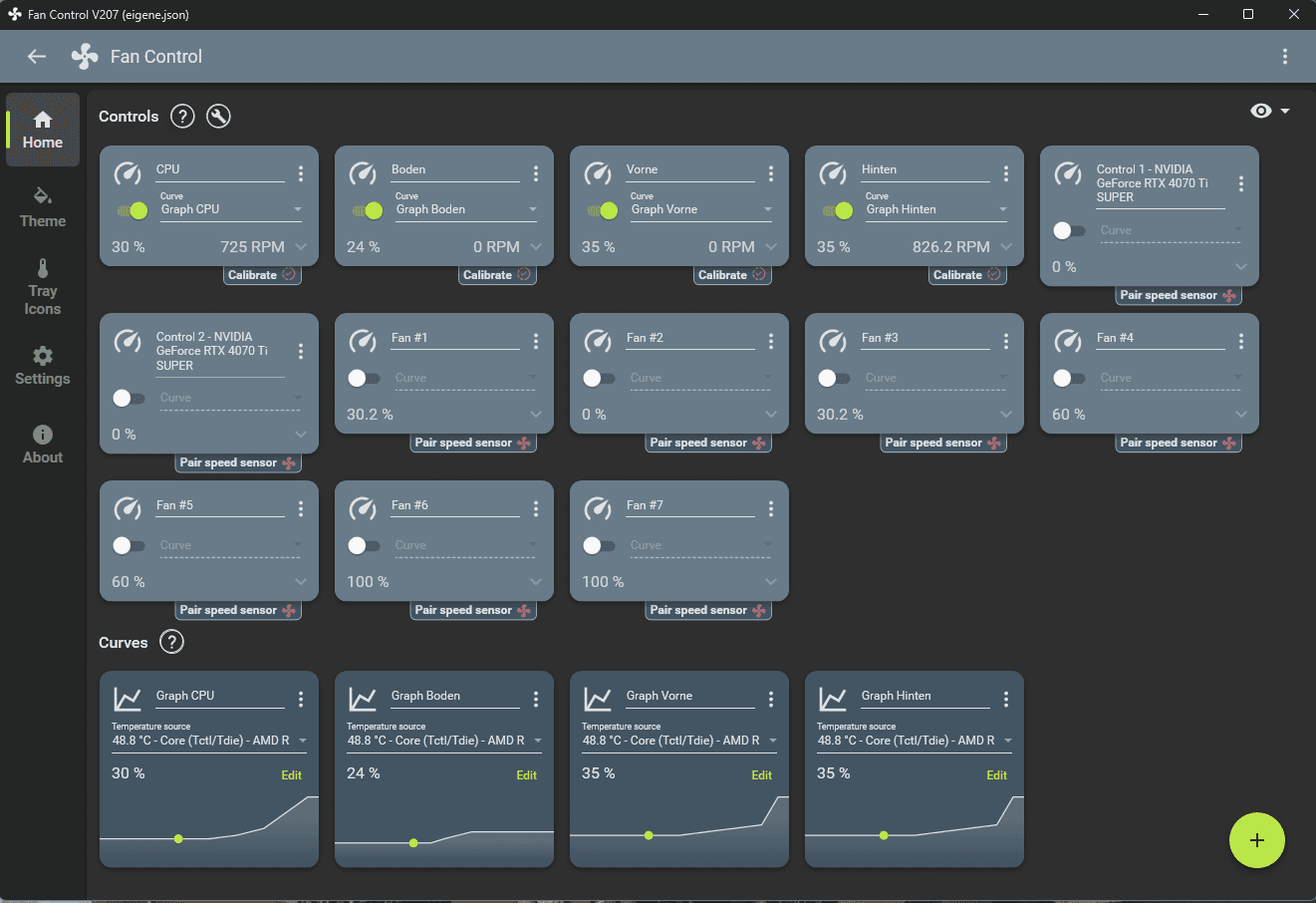

FanControl läuft inzwischen auf dem Nova. Bekam einmal einen Sensor Error aber nach einem Refresh war der weg.



@ApolloX

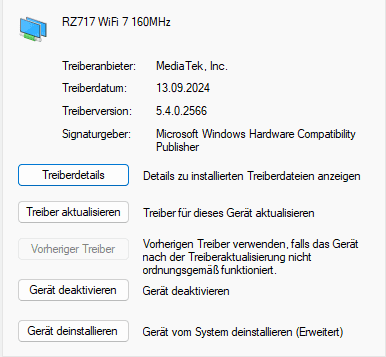

Windows erkennt den Wlan von selbst, musste da keinen Treiber installieren, dasselbe unter Linux. Lief out of the Box. Fat 16 bei Bios update war immer schon der weg to go.

Screenshot 2024-10-30 060657.pngScreenshot 2024-10-30 060714.png

Zuletzt bearbeitet:
2 x Windows haben hier kein WLAN erkannt.
Ich schau heute Mal #3 und Linux an, aber bin etwas ratlos, warum auch der Treiber da nicht installiert.

Windows erkennt den Wlan von selbst, musste da keinen Treiber installieren, dasselbe unter Linux. Lief out of the Box. Fat 16 bei Bios update war immer schon der weg to go.
Windows 11 erkennt die WLAN/BT WiFi7 Treiber nicht bei einer frischen Installation und müssen installiert werden, evt. nur nach dem Windows Update. BIOS Update geht auch mit einen FAT32 USB-Stick ;)


Ähnliche Themen

D
Antworten
47
Aufrufe
11K
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
