[Sammelthread] Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

Sammelthread Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

attachment.php



X370 Taichi

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php





Fatal1ty X370 Professional Gaming

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php

​

Inhaltsverzeichnis:

  • Spezifikationen
  • Links & Reviews
  • UEFI History
  • Q&A
  • Ram & Kühler Kompabilitäts-Liste
  • OC


Technische Daten / Spezifikationen:

Gemeinsame Technische Spezifikationen:

  • CPU:
    AMD AM4 Socket Ryzen Series (Summit Ridge)
  • Chipsatz:
    AMD X370 Promontory
  • Memory:
    Supports DDR4 3200+ (OC)
  • Expansion-Slots:
    2 PCIe 3.0 x16 (16/0 - 8/8), 1 PCIe 2.0 x16, 2 PCIe 2.0 x1, 1 M.2 (Key E - belegt mit WiFI-BT-Modul)
  • Storage:
    10 Sata3, 1 UltraM.2 (PCIe Gen3 x4 & Sata3), 1 M.2 (PCIe Gen2 x4)
  • USB:
    2 USB 3.1 (Type-A, Type-C), 10 USB 3.0 (4 Front, 6 Rear)
  • Network :
    1 Intel Gigabit Lan (10|100|1000 Mb/s - Intel I211AT), 1 Intel 802.11ac (IEEE 802.11a/b/g/n/ac, Dual-Band (2,4|5Ghz))
  • Audio:
    7.1 Channel HD Audio (Realtek ALC 1220)
  • Others:
    1 PS/2 Maose/Keyboard-Port (with Y-Cable Support), 1 Clear CMOS Switch
X370 Taichi:

  • Audio-Software:
    Purity Sound 4
  • Vollständige Spezifikationen:
    Code:
    Einzigartige Features
    ASRock USB 3.1
    - ASRock USB 3.1 Type-A Port (10 Gb/s)
    - ASRock USB 3.1 Type-C Port (10 Gb/s)
    ASRock Super Alloy
    - XXL Aluminum Alloy Heatsink
    - Premium 60A Power Choke
    - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
    - Dual-Stack MOSFET (DSM)
    - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
    - I/O Armor
    - Matte Black PCB
    - High Density Glass Fabric PCB
    - 2oz Copper PCB
    Intel® 802.11ac WiFi
    ASRock Steel Slots
    ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
    ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
    ASRock Live Update & APP Shop

CPU
    - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
    - IR Digital PWM
    - 16 Power Phase design
    - Supports 300W EX OC
    - Supports ASRock Hyper BCLK Engine II

Chipsatz
    - AMD Promontory X370

 Arbeitsspeicher
    - Dual Channel DDR4 Memory Technology
    - 4 x DDR4 DIMM Slots
    - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC and non-ECC, un-buffered memory*
    - Max. capacity of system memory: 64GB**
    - 15μ Gold Contact in DIMM Slots

    *Please refer to Memory Support List on ASRock's website for more information.
    Please refer to below table for DDR4 UDIMM maximum frequency support.
    Ryzen Series CPUs:
    UDIMM Memory Slot    Frequency(MHZ)
    A1    A2    B1    B2
    -    SR    -    -    2667
    -    DR    -    -    2667
    -    SR    -    SR    2667
    -    DR    -    DR    2400-2667
    SR    SR    SR    SR    2133-2400
    SR/DR    DR    SR/DR    DR    1866-2133

    SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
    DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

    **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
    - 128Mb AMI UEFI Legal BIOS with GUI support
    - Supports "Plug and Play"
    - ACPI 5.1 compliance wake up events
    - Supports jumperfree
    - SMBIOS 2.3 support
    - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

Grafik
    - n/a

Audio
    - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
    - Premium Blu-ray Audio support
    - Supports Surge Protection
    - Supports Purity Sound™ 4
    - Nichicon Fine Gold Series Audio Caps
    - 120dB SNR DAC with Differential Amplifier
    - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
    - Pure Power-In
    - Direct Drive Technology
    - PCB isolate shielding
    - Impedance Sensing on Line Out port
    - Individual PCB Layers for R/L Audio Channel
    - Gold Audio Jacks
    - 15μ Gold Audio Connector
    - Supports DTS Connect

LAN
    - Gigabit LAN 10/100/1000 Mb/s
    - GigaLAN Intel® I211AT
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports Energy Efficient Ethernet 802.3az
    - Supports PXE

Drahtloses LAN
    - Intel® 802.11ac WiFi Module (Free Bundle)
    - Supports IEEE 802.11a/b/g/n/ac
    - Supports Dual-Band (2.4/5 GHz)
    - Supports high speed wireless connections up to 433Mbps
    - Supports Bluetooth 4.2 / 3.0 + High speed class II

Steckplätze
    - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
    - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)**
    - 2 x PCI Express 2.0 x1 Slots
    - Supports AMD Quad CrossFireX™ and CrossFireX™
    - Supports NVIDIA® Quad SLI™ and SLI™
    - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

    *Supports NVMe SSD as boot disks

    **If PCIE5 slot is occupied, M2_2 will be disabled

Storage
    - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
    - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
    - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
    - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

    *If M2_2 is occupied, PCIE5 slot will be disabled
    Supports NVMe SSD as boot disks
    Supports ASRock U.2 Kit

Anschluss
    - 1 x Power LED and Speaker Header
    - 1 x AMD Fan LED Header
    - 2 x RGB LED Headers*
    - 1 x CPU Fan Connector (4-pin)**
    - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)****
    - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
    - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
    - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
    - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
    - 1 x AMD LED Fan USB Header
    - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
    - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
    - 1 x Dr. Debug with LED

    *Supports up to 12V/3A, 36W LED Strip

    **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

    ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    *****CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

Blende
    - 2 x Antenna Ports
    - 1 x PS/2 Mouse/Keyboard Port
    - 1 x Optical SPDIF Out Port
    - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
    - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)
    - 6 x USB 3.0 Ports (Supports ESD Protection)
    - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
    - 1 x Clear CMOS Switch
    - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

Software und UEFI

    Software
    - ASRock A-Tuning
    - ASRock RGB LED
    - ASRock APP Charger
    - ASRock XFast LAN*

    UEFI
    - ASRock Full HD UEFI
    - ASRock Instant Flash
    - ASRock Internet Flash
    - ASRock Crashless BIOS
    - ASRock Easy RAID Installer

    *These utilities can be downloaded from ASRock Live Update & APP Shop.

Support-CD
    - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
    - Quick Installation Guide, Support CD, I/O Shield
    - 4 x SATA Data Cables
    - 1 x ASRock SLI_HB_Bridge_2S Card
    - 2 x ASRock WiFi 2.4/5 GHz Antennas
    - 2 x Screws for M.2 Sockets

Hardware überwachung
    - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

Formfaktor
    - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

Betriebssystem
    - Microsoft® Windows® 10 64-bit*

    *For the updated Windows® 10 driver, please visit ASRock's website for details.

Zertifizierungen
    - FCC, CE
    - ErP/EuP ready (ErP/EuP ready power supply is required)

Fatal1ty X370 Professional Gaming

  • Audio-Software:
    Creative Sound Blaster Cinema 3
  • Network zusätzlich:
    1 Aquantia 5 Gigabit Lan (10|100|1000|2500|5000 Mb/s - Aquantia AQC108)
  • Onboard:
    1 COM Port Header, 1 TPM Header, 1 Power Switch, 1 Reset Switch
  • Vollständige Spezifikationen:
    Code:
    Gaming Armor
    Power
    - Hi-Density Power Connectors (24 pin and 8 pin)
    Memory
    - 15μ Gold Contact in DIMM Slots
    VGA Card
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)
    Internet
    - AQUANTIA 5G LAN
    - Intel® LAN
    Cooling
    - XXL Aluminum Alloy Heatsink
    - Heat Pipe Design
    Audio
    - Creative Sound Blaster™ Cinema 3

Einzigartige Features
    ASRock USB 3.1
    - ASRock USB 3.1 Type-A Port (10 Gb/s)
    - ASRock USB 3.1 Type-C Port (10 Gb/s)
    ASRock Super Alloy
    - XXL Aluminum Alloy Heatsink
    - Premium 60A Power Choke
    - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
    - Dual-Stack MOSFET (DSM)
    - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
    - I/O Armor
    - Matte Black PCB
    - High Density Glass Fabric PCB
    - 2oz Copper PCB
    AQUANTIA 5G LAN
    Intel® 802.11ac WiFi
    ASRock Steel Slots
    ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
    ASRock Ultra USB Power
    ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
    ASRock Live Update & APP Shop

CPU
    - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
    - IR Digital PWM
    - 16 Power Phase design
    - Supports 300W EX OC
    - Supports ASRock Hyper BCLK Engine II

Chipsatz
    - AMD Promontory X370

Arbeitsspeicher
    - Dual Channel DDR4 Memory Technology
    - 4 x DDR4 DIMM Slots
    - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un-buffered memory*
    - Max. capacity of system memory: 64GB**
    - 15μ Gold Contact in DIMM Slots

    *Please refer to Memory Support List on ASRock's website for more information.
    Please refer to below table for DDR4 UDIMM maximum frequency support.
    Ryzen Series CPUs:
    UDIMM Memory Slot    Frequency(MHZ)
    A1    A2    B1    B2
    -    SR    -    -    2667
    -    DR    -    -    2667
    -    SR    -    SR    2667
    -    DR    -    DR    2400-2667
    SR    SR    SR    SR    2133-2400
    SR/DR    DR    SR/DR    DR    1866-2133


    SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
    DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

    **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
    - 128Mb AMI UEFI Legal BIOS with GUI support
    - Supports "Plug and Play"
    - ACPI 5.1 compliance wake up events
    - Supports jumperfree
    - SMBIOS 2.3 support
    - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

Grafik
    - n/a

Audio
    - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
    - Premium Blu-ray Audio support
    - Supports Surge Protection
    - Nichicon Fine Gold Series Audio Caps
    - 120dB SNR DAC with Differential Amplifier
    - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
    - Pure Power-In
    - Direct Drive Technology
    - PCB Isolate Shielding
    - Impedance Sensing on Line Out port
    - Individual PCB Layers for R/L Audio Channel
    - RGB LED
    - Gold Audio Jacks
    - 15μ Gold Audio Connector
    - Supports Creative Sound Blaster™ Cinema 3

LAN
    1 x 5 Gigabit LAN 100/1000/2500/5000 Mb/s (AQUANTIA AQC108):
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports PXE
    1 x Intel® Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports Energy Efficient Ethernet 802.3az
    - Supports PXE

Drahtloses LAN
    - Intel® 802.11ac WiFi Module (Free Bundle)
    - Supports IEEE 802.11a/b/g/n/ac
    - Supports Dual-Band (2.4/5 GHz)
    - Supports high speed wireless connections up to 433Mbps
    - Supports Bluetooth 4.2 / 3.0 + High speed class II

Steckplätze
    - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
    - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)
    - 2 x PCI Express 2.0 x1 Slots
    - Supports AMD Quad CrossFireX™ and CrossFireX™
    - Supports NVIDIA® Quad SLI™ and SLI™
    - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

    *Supports NVMe SSD as boot disks
    If PCIE5 slot is occupied, M2_2 will be disabled

Storage
    - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
    - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
    - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
    - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

    *If M2_2 is occupied, PCIE5 slot will be disabled
    Supports NVMe SSD as boot disks
    Supports ASRock U.2 Kit

Anschluss
    - 1 x COM Port Header
    - 1 x TPM Header
    - 1 x Power LED and Speaker Header
    - 1 x AMD Fan LED Header
    - 2 x RGB LED Headers*
    - 1 x CPU Fan Connector (4-pin)**
    - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
    - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
    - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
    - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
    - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
    - 1 x AMD LED Fan USB Header
    - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
    - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
    - 1 x Dr. Debug with LED
    - 1 x Power Switch with LED
    - 1 x Reset Switch with LED

    *Supports up to 12V/3A, 36W LED Strip

    **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

    ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
    CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

Blende
    - 2 x Antenna Ports
    - 1 x PS/2 Mouse/Keyboard Port
    - 1 x Optical SPDIF Out Port
    - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
    - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)*
    - 6 x USB 3.0 Ports (Supports ESD Protection)**
    - 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
    - 1 x Clear CMOS Switch
    - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

    *Ultra USB Power is supported on USB3_5_6 ports.
    ACPI wake-up function is not supported on USB3_5_6 ports.

    **1 x Fatal1ty Mouse Port (USB 3.0) is included

Software und UEFI

    Software
    - ASRock F-Stream
    - ASRock RGB LED
    - ASRock Key Master
    - ASRock APP Charger
    - ASRock XFast LAN*

    UEFI
    - ASRock Full HD UEFI
    - ASRock Instant Flash
    - ASRock Internet Flash
    - ASRock Crashless BIOS
    - ASRock Easy RAID Installer

    *These utilities can be downloaded from ASRock Live Update & APP Shop.

Support-CD
    - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
    - Quick Installation Guide, Support CD, I/O Shield
    - 4 x SATA Data Cables
    - 1 x ASRock SLI_HB_Bridge_2S Card
    - 2 x ASRock WiFi 2.4/5 GHz Antennas
    - 2 x Screws for M.2 Sockets

Hardware überwachung
    - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

Formfaktor
    - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

Betriebssystem
    - Microsoft® Windows® 10 64-bit*

    *For the updated Windows® 10 driver, please visit ASRock's website for details.

Zertifizierungen
    - FCC, CE
    - ErP/EuP ready (ErP/EuP ready power supply is required)

Links & Reviews:

Allgemeine Links

X370 Taichi:

Fatal1ty X370 Professional Gaming

UEFI History:

X370 Taichi:
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.20
    With JEDEC 2666MHz DDR4 module, default set DDR4 frequency to 2666MHz. Test with SANMAX SMD4-U8G48MH-26VR and SMD4-U16G48MH-26VR.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)

Fatal1ty X370 Professional Gaming
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)



Q&A:

Allgemeingültige Q&A:
  • Spannungsversorgung Bios
    It is our BIOS extra setting instead of a bug.
    Normally, users could only modify CPU internal voltage.
    But on this model, we mounted with extra PWM IC to let users control CPU external voltage.
    In BIOS \ OC Tweaker \ CPU Configuration \ CPU Voltage, this option is to adjust CPU internal voltage.
    In BIOS \ OC Tweaker \ Voltage Configuration \ Fixed (Offset) Voltage, this option is to adjust CPU external voltage.
    Note: If users set CPU internal voltage and CPU external voltage at the same time, CPU voltage would only change based on CPU external voltage setting.
    Quelle
  • Offizelle AMD Ram-Support Liste Agesia 1.0.0.6 (06-2017)

X370 Taichi:
  • folgt, sobald was gesammelt wird

Fatal1ty X370 Professional Gaming
  • folgt, sobald was gesammelt wird

CPU-Kühler & Ram Kompabilitäts-Liste

X370 Taichi:
Ram:

CPU-Kühler:

Fatal1ty X370 Professional Gaming
Ram:

CPU-Kühler:

OC:

  • AMD Ryzen Processor and AMD Ryzen Master Over-clocking User’s Guide
  • Overclockers Ryzen Overclocking Guide
  • AMD Ryzen (Zen) "Summit Ridge" Socket AM4 OC Thread
  • AMDs Community Update #4: Let's Talk DRAM! (RamSpecs)
  • P-State Values:
    Code:
    Values for P State Overclocking -
FID (Clock Speed) 90 - 3600mhz, 91 = 3625, 92 = 3650, 93 = 3675, 94 = 3700, 95 = 3725, 96 = 3750, 97 = 3775, 98 = 3800, 99 = 3825,
9a = 3850, 9b = 3875, 9c = 3900, 9d = 3925, 9e = 3950, 9f = 3975
a0 = 4000, a1 = 4025 (my max sweetspot OC), a2 = 4050, a3 = 4075, a4 = 4100, a5 = 4125, a6 = 4150, a7 = 4175, a8 = 4200 = a9 = 4225, aa = 4250, ab = 4275, ac = 4300, ad = ugh you win the lottery.

Values for DID (Increment adjustment adjuster and or bclk adjustments, not too sure what it does TBH, as I found an overclock that I was already comfortable with and have not spent much time with this yet, though looking at it more closely, here are the values) - 8 = 25 mhz increments, 9 =22.2196, a = 20 b = 18.18, c = 16.667, d (final recommendation) = 15.384mhz - 3943mhz cap).

Values for VID Voltage Control = 30 = 1.25v, 2f = 1.256v, 2e, 1.2562v, 2d = 1.268, 2c = 1.275v, 2b = 1.2812v, 2a = 1.287v, 29 = 1.293v, 28 = 1.3v, 27 = 1.3062v, 26 = 1.3125v, 25 = 1.318v, 24 = 1.325v, 23 = 1.3312v, 22 = 1.3375v, 21 = 1.343v, 20 = 1.35v, 1f = 1.356v, 1e = 1.3625v, 1d = 1.368v, 1c = 1.375v, 1b = 1.3812v, 1a = 1.3875v, 19 = 1.3937v, 18 = 1.4v, 17 = 1.406v, 16 = 1.4125v, 15 = 1.418v, 14 = 1.425v, 13 = 1.4321v, 12 = 1.4375v, 11 = 1.443v, 10 = 1.45v, *next set is from f - a, 9 - 9 (1.45 - 1.55v), though be very careful overclocking in this voltage range*.

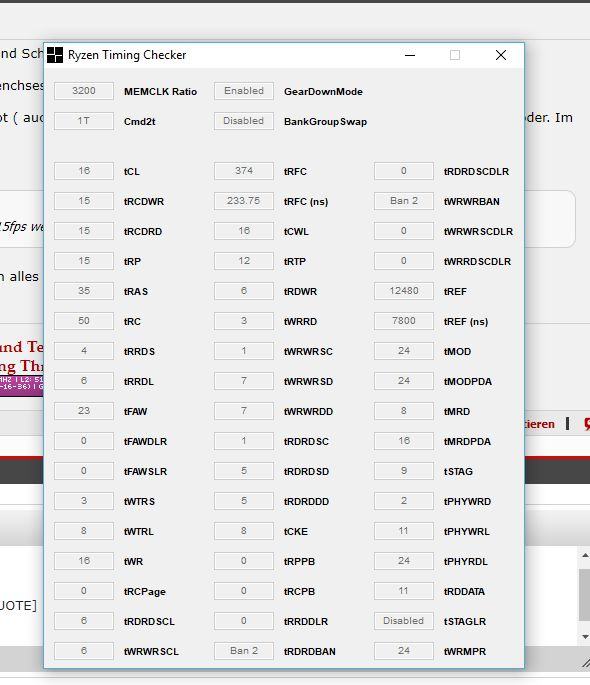

  • Ryzen Timing Checker
  • AMD Memory OC Showdown: Frequency vs. Memory Timings
  • Ryzen DRAM Calculator

Ergbenisse:
(Blau = Taichi | Rot = Prof Gamnig)
  • Ryzen Modell | Quelle | Geschwindigkeit | Spannung | LLC | Bios
  • R7 1700 | immortuos | 3,9Ghz | 1,35V| 3 | 2.00
  • R5 1600 | darkpope| 3,85Ghz| 1,28V | 3 | 2.40
  • R7 1800X | jc110 | 4,05Ghz| 1,3925V | 3 | 2.40
  • R7 1700 | Nimrais | 3,50 Ghz| 1,2V | 3 | 2.40
  • R7 1700x | HW-Mann | 4,075 Ghz| 1,488V | ? | 3.00
  • R7 1600x | 4Stroke | 4,09 Ghz| ca. 1,4V | ? | 3.20
  • R7 1600x | reinhardrudi | 4,0Ghz | 1,376V| 3 | 3.20
  • R7 1600x | 4Stroke | 3,9 Ghz | 1,256V | ? | 3.10

to be continued

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Hab jetzt so viele Boards auf'm Tisch gehabt, aber eine Vcore von 1.478V habe ich bei Standard noch nicht gesehen. Die VID ist doch höchstens 1.375V bei X-CPUs, kann sich doch nur um einen Auslesefehler handeln :/

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Nene die war wirklich real. Vielleicht wegen vollbestückung meines Rams.

Gesendet von meinem SM-G935F mit Tapatalk

Hatte mit RAM Vollbestückung auch nie so eine hohe VCore bei Standardtakt. VID liegt bei 1.375.

Lol das ist verdammt hoch, mein 1700x hat ne vid 1.2750V, die 3.9ghz laufen mit 1.328V-1.344V, das springt ein Bissl hin und her.
4ghz liegt es bei 1.44V

JZ_ schrieb:
Hab jetzt so viele Boards auf'm Tisch gehabt, aber eine Vcore von 1.478V habe ich bei Standard noch nicht gesehen. Die VID ist doch höchstens 1.375V bei X-CPUs, kann sich doch nur um einen Auslesefehler handeln :/
Zum Vergrößern anklicken....

Also bei der VID hab ich auch Werte bis 1,500v hoch ohne OC und alles auf stock settings!

Aber real liegt was ganz anderes an - mit Turbo und alles auf AUTO gehts auch bis 1,4xxv hoch. Da lässt sich AMD oder AsRock nicht lumpen und nuckelt hart aus der Dose.

Mal sehen wann AsRock 1.0.0.6a. rausdrückt fürs Taichi - steht ja kurz bevor. Und dann wäre mal interessant, was da an Änderungen drin ist.

Mit 3200 geb ich mich ungern zufrieden.

Ich bin diese Woche 64h auf Arbeit.

Ich komm nur zum schlafen nach Hause. Bastelei ist nicht drin.

...brauche dann später mal ein Screen, weil es darf nicht sein, dass eine VID von 1.500V bei Default Pstate0 dort steht und müsste das TW melden. Es kann an sich nicht sein, denn das höchste was ich jemals hatte, war 1.375V und das wäre normal bei einer 1700X ;)

Ich muss das Taichi jetzt mal über den grünen Klee loben: ich wollte einfach mal nach ca. 5 Jahren eine neue Basis haben, bin vom Z77 OC (und einem 3570K@4,8GHz) auf das Taichi gewechselt. Schade, dass Asrock nicht ein OC für AMD im Angebot hat, aber egal... Das Taichi kommt den Formulas irgendwie noch am Nächsten.
Da ich keinen Bock hatte, auf die nächste Intel-Generation zu warten, habe ich mir einen 1800X und 32 GB G.Skill Trident Z RGB geholt. Um es kurz zu machen: Mainboard und Konsorten getauscht, und alles lief ohne irgendwelche Probleme. Aktuell habe ich den 1800 bei 4050 Mhz bei 1,39V, der Speicher läuft mit Bios 2.40 auch bei 3200 Mhz.
Damit hätte ich absolut nicht gerechnet, überhaupt keine Probleme bisher... Das kann doch eigentlich kein AMD-Chipsatz sein :drool:

jc110 schrieb:
Schade, dass Asrock nicht ein OC für AMD im Angebot hat, aber egal... Das Taichi kommt den Formulas irgendwie noch am Nächsten.
Zum Vergrößern anklicken....

Das dachte ich auch, ich hatte mich so auf ein OCF gefreut... Naja vielleicht kommt ja bei der nächsten Ryzen Iteration eins :d

jc110 schrieb:
Ich muss das Taichi jetzt mal über den grünen Klee loben: ich wollte einfach mal nach ca. 5 Jahren eine neue Basis haben, bin vom Z77 OC (und einem 3570K@4,8GHz) auf das Taichi gewechselt. Schade, dass Asrock nicht ein OC für AMD im Angebot hat, aber egal... Das Taichi kommt den Formulas irgendwie noch am Nächsten.
Da ich keinen Bock hatte, auf die nächste Intel-Generation zu warten, habe ich mir einen 1800X und 32 GB G.Skill Trident Z RGB geholt. Um es kurz zu machen: Mainboard und Konsorten getauscht, und alles lief ohne irgendwelche Probleme. Aktuell habe ich den 1800 bei 4050 Mhz bei 1,39V, der Speicher läuft mit Bios 2.40 auch bei 3200 Mhz.
Damit hätte ich absolut nicht gerechnet, überhaupt keine Probleme bisher... Das kann doch eigentlich kein AMD-Chipsatz sein :drool:
Zum Vergrößern anklicken....

Kannst Du mir vielleicht deine Kühllösung, deinen Speicher sowie das OC-Ergebnis für die Startseite posten? Danke schon einmal.

Ich habe das Pro Gaming und das läuft auch richtig Bombe mein 1800x läuft problemlos mit 4ghz, mein RAM 2x8gb 3200 CL 16 vengence Lpx (4.24,DR),laufen problemlos 3200mhz, nur hab ich gegenüber 3066mhz kein Performance Zuwachs, da muss ich mich noch mit dem subtimmings auseinander setzen

Dann will ich mal:

X370 Taichi

OC: R7 1800X | jc110 | 4,05Ghz| 1,3925V | 3 | 2.40

RAM: G.Skill Trident Z RGB DIMM Kit 32GB, DDR4-3200, CL14-14-14-34| 2 x 16GB | DR | jc110 | kompatibel | Bios 2.40@3200 mit XPM Profil

Kühler: Noctua NH-D15 SE AM4 | jc110 | kompatibel | da der Speicher recht hoch ist, muss der vordere Lüfter versetzt montiert werden, was der Leistung aber keinen Abbruch tut.

Die Optik wird dadurch auch nicht schlechter, die bleibt gleich mies. :drool: Der Noctua liegt jetzt irgendwo bei 19-20 cm Höhe, passt halt nicht in viele Gehäuse.

jc110 schrieb:
Dann will ich mal:

X370 Taichi

OC: R7 1800X | jc110 | 4,05Ghz| 1,3925V | 3 | 2.40

RAM: G.Skill Trident Z RGB DIMM Kit 32GB, DDR4-3200, CL14-14-14-34| 2 x 16GB | DR | jc110 | kompatibel | Bios 2.40@3200 mit XPM Profil

Kühler: Noctua NH-D15 SE AM4 | jc110 | kompatibel | da der Speicher recht hoch ist, muss der vordere Lüfter versetzt montiert werden, was der Leistung aber keinen Abbruch tut.

Die Optik wird dadurch auch nicht schlechter, die bleibt gleich mies. :drool: Der Noctua liegt jetzt irgendwo bei 19-20 cm Höhe, passt halt nicht in viele Gehäuse.
Zum Vergrößern anklicken....

bonecrusherxes schrieb:
Hab hier auch noch nen Speicher für das Taichi

G.Skill Trident Z silber/rot DIMM Kit 32GB, DDR4-3200, CL14-14-14-34 (F4-3200C14D-32GTZ) |2 x 16GB | DR | bonecrusherxes | kompatibel | Bios 2.40 @ 1,35V 3200 @ XMP CL14-14-14-34-48 1T GearDown Enabled

Den NH-D15 hat jc110 ja schon beschrieben, spar ich mir dann ;)
Zum Vergrößern anklicken....

Dankeschön euch beiden, hab ich nachgetragen.

Geil, aber sind die 1.4V in Ordnung? Wie hoch hast du die SoC Spannung?

bei mir herrscht wohl noch ein kleines bios problem ,3200mhz ist stabil auch memtest ,aber in spielen hab ich im schnitt 10-15fps weniger als mit 3066mhz

1.150vSoc - Buildzoid etc. gehen da auf Nummer sicher und geben nur 1.1625 vSoc maximal, damit bei vSoc LLC und Schwankungen immer < 1,20vSoc eingehalten wird.

vDimm können die Samsung b-Die bis 1,45 vDimm locker ab, sogar 1,50v sind absolut bedenkenlos fahrbar! Für Benchsession fressen die sogar problemlos 1,95 vDimm, jedoch nur gut gekühlt.

Beim AM4 gehen mit b-Dies aber > 1,50v bei mir die Pferde durch und die reagieren total krude. Entweder kein Boot ( auch bei 3200 C14 und 1,50 vDimm nicht ) oder sie sind instabil oder oder oder. Im overclock und reddit ist das schon einigen aufgefallen.

- - - Updated - - -

Blacky66 schrieb:
bei mir herrscht wohl noch ein kleines bios problem ,3200mhz ist stabil auch memtest ,aber in spielen hab ich im schnitt 10-15fps weniger als mit 3066mhz
Zum Vergrößern anklicken....

Subtimings mit Ryzen Timings Checker auslesen bei 3066 und 3200. ;) Die Straps versauens manchmal. Sollte man alles manuell anpassen.

jo das hab ich schon alles gemacht ,habe mit 3200mhz die selben timming wie mit 3066mhz

Morgen erst. Genieß gerade mal paar Minuten fern der Arbeit.

Oder kennt ihr einen guten guide(vorzugsweise mit dem Taichi :d)? Mit Ram Timings musste ich mich nie auseiandersetzen und habe daher kaum Ahnung davon:fresse:

Kann es sein, dass die Asrockpage einen Fehler hat? Ich versuche die Treiber von der Seite zu laden. Erst steigt die Geschwindigkeit auf ein MB/s und sinkt dann auf 0 ab und bleibt stehen. Ausserdem ist die WLAN Reichweite auf ca 1 Meter begrenzt bei dem Board. (Treiber von der CD installiert) Mach ich etwas falsch?

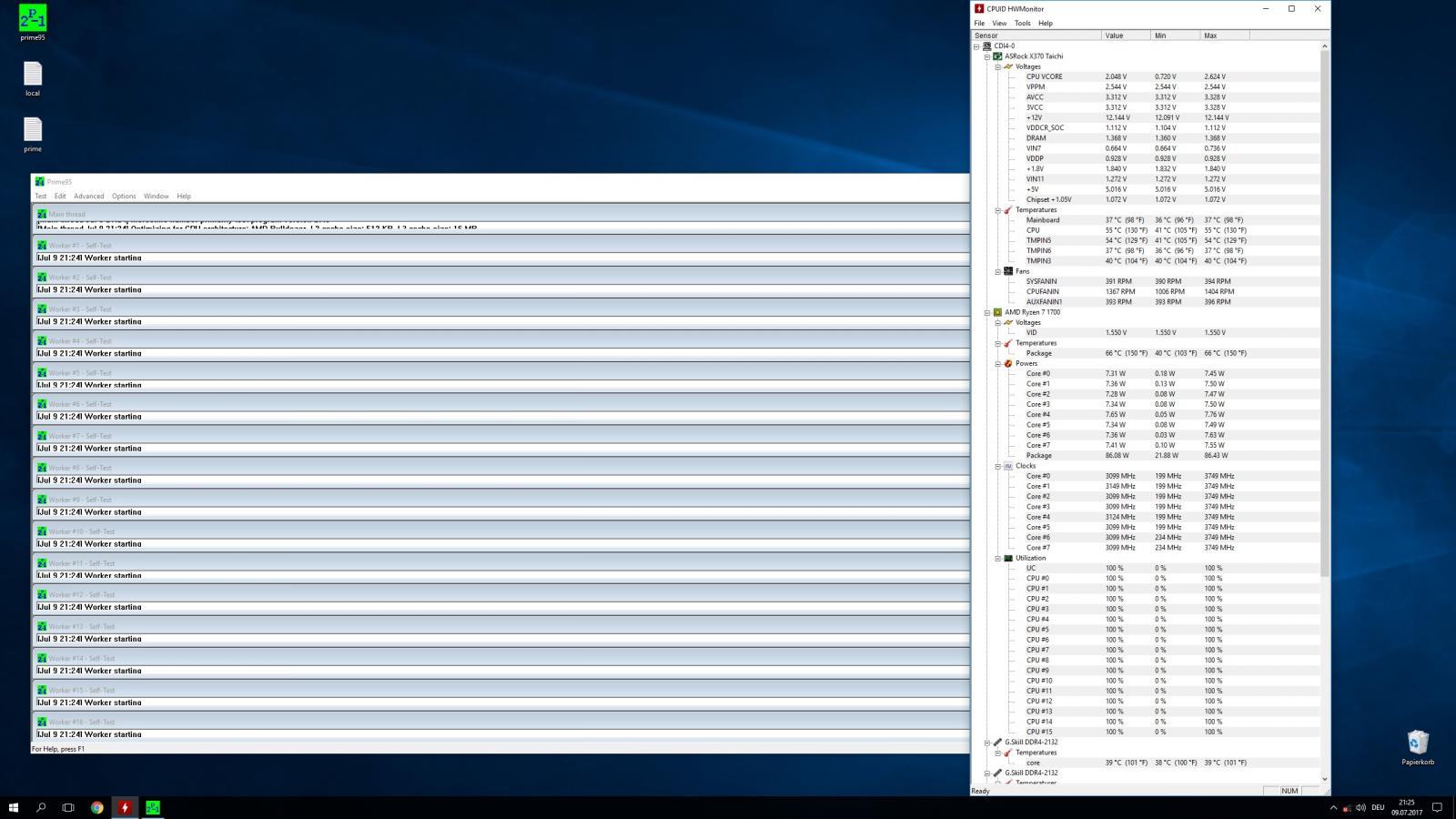

Gleich die nächste Kuriosität. 2V Vcore auf dem 1700 ohne OC? Hab alle Einstellungen für die CPU auf Auto, nur den RAM eingestellt. Dabei kommt aber das hier raus.
Vcore in Prime.jpg
Im Idle ist die sogar auf bis zu 2.6V. Ich gehe von einem Auslesefehler aus oder?

Sind die typischen Auslesefehler. Habe ich auch und das mit dem Gaming K4.

Anmelden, um zu antworten.

Ähnliche Themen

#d3nis
[Kaufberatung] Mini ITX System als reiner Streaming Rechner
Antworten
11
Aufrufe
708
#d3nis
#d3nis
Shutterfly
  • Artikel
[User-Review] LG gram 16 pro: 16 Zoll Notebook mit Intel Core Ultra 7 Prozessor, 32 GB LPDDR5x RAM, 2 TB SSD und 77-WH-Akku (16Z90SP-G.AD7BG)
Antworten
3
Aufrufe
438
Shutterfly
Shutterfly
M3ph15t
[Kaufberatung] Die letzte Aufrüstung für AM4 - CPU und RAM
Antworten
25
Aufrufe
1K
n3cron
n3cron
S
CPU-Limit umgehen mit Upgrade
Antworten
21
Aufrufe
691
n3cron
n3cron
S
[Kaufberatung] Upgrade GPU für R6S 360 hZ
Antworten
16
Aufrufe
464
Standex
S
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
