[Sammelthread] Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

Sammelthread Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

attachment.php



X370 Taichi

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php





Fatal1ty X370 Professional Gaming

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php



Inhaltsverzeichnis:

  • Spezifikationen
  • Links & Reviews
  • UEFI History
  • Q&A
  • Ram & Kühler Kompabilitäts-Liste

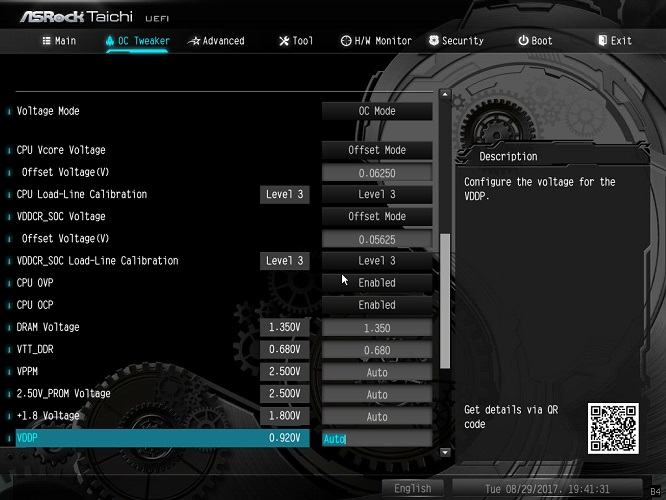

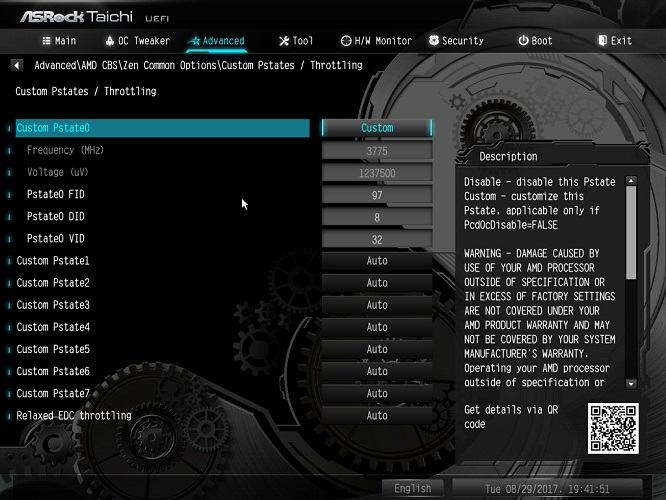

  • OC



Technische Daten / Spezifikationen:

Gemeinsame Technische Spezifikationen:

  • CPU:
    AMD AM4 Socket Ryzen Series (Summit Ridge)
  • Chipsatz:
    AMD X370 Promontory
  • Memory:
    Supports DDR4 3200+ (OC)
  • Expansion-Slots:
    2 PCIe 3.0 x16 (16/0 - 8/8), 1 PCIe 2.0 x16, 2 PCIe 2.0 x1, 1 M.2 (Key E - belegt mit WiFI-BT-Modul)
  • Storage:
    10 Sata3, 1 UltraM.2 (PCIe Gen3 x4 & Sata3), 1 M.2 (PCIe Gen2 x4)
  • USB:
    2 USB 3.1 (Type-A, Type-C), 10 USB 3.0 (4 Front, 6 Rear)
  • Network :
    1 Intel Gigabit Lan (10|100|1000 Mb/s - Intel I211AT), 1 Intel 802.11ac (IEEE 802.11a/b/g/n/ac, Dual-Band (2,4|5Ghz))
  • Audio:
    7.1 Channel HD Audio (Realtek ALC 1220)
  • Others:
    1 PS/2 Maose/Keyboard-Port (with Y-Cable Support), 1 Clear CMOS Switch
X370 Taichi:

  • Audio-Software:
    Purity Sound 4
  • Vollständige Spezifikationen:
    Code:
    Einzigartige Features
        ASRock USB 3.1
        - ASRock USB 3.1 Type-A Port (10 Gb/s)
        - ASRock USB 3.1 Type-C Port (10 Gb/s)
        ASRock Super Alloy
        - XXL Aluminum Alloy Heatsink
        - Premium 60A Power Choke
        - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
        - Dual-Stack MOSFET (DSM)
        - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
        - I/O Armor
        - Matte Black PCB
        - High Density Glass Fabric PCB
        - 2oz Copper PCB
        Intel® 802.11ac WiFi
        ASRock Steel Slots
        ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
        ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
        ASRock Live Update & APP Shop

    CPU
        - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
        - IR Digital PWM
        - 16 Power Phase design
        - Supports 300W EX OC
        - Supports ASRock Hyper BCLK Engine II

    Chipsatz
        - AMD Promontory X370

     Arbeitsspeicher
        - Dual Channel DDR4 Memory Technology
        - 4 x DDR4 DIMM Slots
        - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC and non-ECC, un-buffered memory*
        - Max. capacity of system memory: 64GB**
        - 15μ Gold Contact in DIMM Slots

        *Please refer to Memory Support List on ASRock's website for more information.
        Please refer to below table for DDR4 UDIMM maximum frequency support.
        Ryzen Series CPUs:
        UDIMM Memory Slot    Frequency(MHZ)
        A1    A2    B1    B2
        -    SR    -    -    2667
        -    DR    -    -    2667
        -    SR    -    SR    2667
        -    DR    -    DR    2400-2667
        SR    SR    SR    SR    2133-2400
        SR/DR    DR    SR/DR    DR    1866-2133

        SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
        DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

        **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

    BIOS
        - 128Mb AMI UEFI Legal BIOS with GUI support
        - Supports "Plug and Play"
        - ACPI 5.1 compliance wake up events
        - Supports jumperfree
        - SMBIOS 2.3 support
        - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

    Grafik
        - n/a

    Audio
        - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
        - Premium Blu-ray Audio support
        - Supports Surge Protection
        - Supports Purity Sound™ 4
        - Nichicon Fine Gold Series Audio Caps
        - 120dB SNR DAC with Differential Amplifier
        - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
        - Pure Power-In
        - Direct Drive Technology
        - PCB isolate shielding
        - Impedance Sensing on Line Out port
        - Individual PCB Layers for R/L Audio Channel
        - Gold Audio Jacks
        - 15μ Gold Audio Connector
        - Supports DTS Connect

    LAN
        - Gigabit LAN 10/100/1000 Mb/s
        - GigaLAN Intel® I211AT
        - Supports Wake-On-LAN
        - Supports Lightning/ESD Protection
        - Supports Energy Efficient Ethernet 802.3az
        - Supports PXE

    Drahtloses LAN
        - Intel® 802.11ac WiFi Module (Free Bundle)
        - Supports IEEE 802.11a/b/g/n/ac
        - Supports Dual-Band (2.4/5 GHz)
        - Supports high speed wireless connections up to 433Mbps
        - Supports Bluetooth 4.2 / 3.0 + High speed class II

    Steckplätze
        - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
        - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)**
        - 2 x PCI Express 2.0 x1 Slots
        - Supports AMD Quad CrossFireX™ and CrossFireX™
        - Supports NVIDIA® Quad SLI™ and SLI™
        - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
        - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

        *Supports NVMe SSD as boot disks

        **If PCIE5 slot is occupied, M2_2 will be disabled

    Storage
        - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
        - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
        - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
        - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

        *If M2_2 is occupied, PCIE5 slot will be disabled
        Supports NVMe SSD as boot disks
        Supports ASRock U.2 Kit

    Anschluss
        - 1 x Power LED and Speaker Header
        - 1 x AMD Fan LED Header
        - 2 x RGB LED Headers*
        - 1 x CPU Fan Connector (4-pin)**
        - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
        - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)****
        - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
        - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
        - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
        - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
        - 1 x AMD LED Fan USB Header
        - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
        - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
        - 1 x Dr. Debug with LED

        *Supports up to 12V/3A, 36W LED Strip

        **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

        ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

        ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

        *****CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

    Blende
        - 2 x Antenna Ports
        - 1 x PS/2 Mouse/Keyboard Port
        - 1 x Optical SPDIF Out Port
        - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
        - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)
        - 6 x USB 3.0 Ports (Supports ESD Protection)
        - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
        - 1 x Clear CMOS Switch
        - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

    Software und UEFI

        Software
        - ASRock A-Tuning
        - ASRock RGB LED
        - ASRock APP Charger
        - ASRock XFast LAN*

        UEFI
        - ASRock Full HD UEFI
        - ASRock Instant Flash
        - ASRock Internet Flash
        - ASRock Crashless BIOS
        - ASRock Easy RAID Installer

        *These utilities can be downloaded from ASRock Live Update & APP Shop.

    Support-CD
        - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

    Produktzubehör
        - Quick Installation Guide, Support CD, I/O Shield
        - 4 x SATA Data Cables
        - 1 x ASRock SLI_HB_Bridge_2S Card
        - 2 x ASRock WiFi 2.4/5 GHz Antennas
        - 2 x Screws for M.2 Sockets

    Hardware überwachung
        - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

    Formfaktor
        - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

    Betriebssystem
        - Microsoft® Windows® 10 64-bit*

        *For the updated Windows® 10 driver, please visit ASRock's website for details.

    Zertifizierungen
        - FCC, CE
        - ErP/EuP ready (ErP/EuP ready power supply is required)

Fatal1ty X370 Professional Gaming

  • Audio-Software:
    Creative Sound Blaster Cinema 3
  • Network zusätzlich:
    1 Aquantia 5 Gigabit Lan (10|100|1000|2500|5000 Mb/s - Aquantia AQC108)
  • Onboard:
    1 COM Port Header, 1 TPM Header, 1 Power Switch, 1 Reset Switch
  • Vollständige Spezifikationen:
    Code:
    Gaming Armor
        Power
        - Hi-Density Power Connectors (24 pin and 8 pin)
        Memory
        - 15μ Gold Contact in DIMM Slots
        VGA Card
        - 15μ Gold Contact in VGA PCIe Slot (PCIE2)
        Internet
        - AQUANTIA 5G LAN
        - Intel® LAN
        Cooling
        - XXL Aluminum Alloy Heatsink
        - Heat Pipe Design
        Audio
        - Creative Sound Blaster™ Cinema 3

    Einzigartige Features
        ASRock USB 3.1
        - ASRock USB 3.1 Type-A Port (10 Gb/s)
        - ASRock USB 3.1 Type-C Port (10 Gb/s)
        ASRock Super Alloy
        - XXL Aluminum Alloy Heatsink
        - Premium 60A Power Choke
        - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
        - Dual-Stack MOSFET (DSM)
        - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
        - I/O Armor
        - Matte Black PCB
        - High Density Glass Fabric PCB
        - 2oz Copper PCB
        AQUANTIA 5G LAN
        Intel® 802.11ac WiFi
        ASRock Steel Slots
        ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
        ASRock Ultra USB Power
        ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
        ASRock Live Update & APP Shop

    CPU
        - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
        - IR Digital PWM
        - 16 Power Phase design
        - Supports 300W EX OC
        - Supports ASRock Hyper BCLK Engine II

    Chipsatz
        - AMD Promontory X370

    Arbeitsspeicher
        - Dual Channel DDR4 Memory Technology
        - 4 x DDR4 DIMM Slots
        - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un-buffered memory*
        - Max. capacity of system memory: 64GB**
        - 15μ Gold Contact in DIMM Slots

        *Please refer to Memory Support List on ASRock's website for more information.
        Please refer to below table for DDR4 UDIMM maximum frequency support.
        Ryzen Series CPUs:
        UDIMM Memory Slot    Frequency(MHZ)
        A1    A2    B1    B2
        -    SR    -    -    2667
        -    DR    -    -    2667
        -    SR    -    SR    2667
        -    DR    -    DR    2400-2667
        SR    SR    SR    SR    2133-2400
        SR/DR    DR    SR/DR    DR    1866-2133


        SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
        DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

        **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

    BIOS
        - 128Mb AMI UEFI Legal BIOS with GUI support
        - Supports "Plug and Play"
        - ACPI 5.1 compliance wake up events
        - Supports jumperfree
        - SMBIOS 2.3 support
        - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

    Grafik
        - n/a

    Audio
        - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
        - Premium Blu-ray Audio support
        - Supports Surge Protection
        - Nichicon Fine Gold Series Audio Caps
        - 120dB SNR DAC with Differential Amplifier
        - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
        - Pure Power-In
        - Direct Drive Technology
        - PCB Isolate Shielding
        - Impedance Sensing on Line Out port
        - Individual PCB Layers for R/L Audio Channel
        - RGB LED
        - Gold Audio Jacks
        - 15μ Gold Audio Connector
        - Supports Creative Sound Blaster™ Cinema 3

    LAN
        1 x 5 Gigabit LAN 100/1000/2500/5000 Mb/s (AQUANTIA AQC108):
        - Supports Wake-On-LAN
        - Supports Lightning/ESD Protection
        - Supports PXE
        1 x Intel® Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):
        - Supports Wake-On-LAN
        - Supports Lightning/ESD Protection
        - Supports Energy Efficient Ethernet 802.3az
        - Supports PXE

    Drahtloses LAN
        - Intel® 802.11ac WiFi Module (Free Bundle)
        - Supports IEEE 802.11a/b/g/n/ac
        - Supports Dual-Band (2.4/5 GHz)
        - Supports high speed wireless connections up to 433Mbps
        - Supports Bluetooth 4.2 / 3.0 + High speed class II

    Steckplätze
        - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
        - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)
        - 2 x PCI Express 2.0 x1 Slots
        - Supports AMD Quad CrossFireX™ and CrossFireX™
        - Supports NVIDIA® Quad SLI™ and SLI™
        - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
        - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

        *Supports NVMe SSD as boot disks
        If PCIE5 slot is occupied, M2_2 will be disabled

    Storage
        - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
        - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
        - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
        - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

        *If M2_2 is occupied, PCIE5 slot will be disabled
        Supports NVMe SSD as boot disks
        Supports ASRock U.2 Kit

    Anschluss
        - 1 x COM Port Header
        - 1 x TPM Header
        - 1 x Power LED and Speaker Header
        - 1 x AMD Fan LED Header
        - 2 x RGB LED Headers*
        - 1 x CPU Fan Connector (4-pin)**
        - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
        - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
        - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
        - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
        - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
        - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
        - 1 x AMD LED Fan USB Header
        - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
        - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
        - 1 x Dr. Debug with LED
        - 1 x Power Switch with LED
        - 1 x Reset Switch with LED

        *Supports up to 12V/3A, 36W LED Strip

        **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

        ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

        ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
        CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

    Blende
        - 2 x Antenna Ports
        - 1 x PS/2 Mouse/Keyboard Port
        - 1 x Optical SPDIF Out Port
        - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
        - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)*
        - 6 x USB 3.0 Ports (Supports ESD Protection)**
        - 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
        - 1 x Clear CMOS Switch
        - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

        *Ultra USB Power is supported on USB3_5_6 ports.
        ACPI wake-up function is not supported on USB3_5_6 ports.

        **1 x Fatal1ty Mouse Port (USB 3.0) is included

    Software und UEFI

        Software
        - ASRock F-Stream
        - ASRock RGB LED
        - ASRock Key Master
        - ASRock APP Charger
        - ASRock XFast LAN*

        UEFI
        - ASRock Full HD UEFI
        - ASRock Instant Flash
        - ASRock Internet Flash
        - ASRock Crashless BIOS
        - ASRock Easy RAID Installer

        *These utilities can be downloaded from ASRock Live Update & APP Shop.

    Support-CD
        - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

    Produktzubehör
        - Quick Installation Guide, Support CD, I/O Shield
        - 4 x SATA Data Cables
        - 1 x ASRock SLI_HB_Bridge_2S Card
        - 2 x ASRock WiFi 2.4/5 GHz Antennas
        - 2 x Screws for M.2 Sockets

    Hardware überwachung
        - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
        - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

    Formfaktor
        - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

    Betriebssystem
        - Microsoft® Windows® 10 64-bit*

        *For the updated Windows® 10 driver, please visit ASRock's website for details.

    Zertifizierungen
        - FCC, CE
        - ErP/EuP ready (ErP/EuP ready power supply is required)


Links & Reviews:

Allgemeine Links

X370 Taichi:

Fatal1ty X370 Professional Gaming


UEFI History:

X370 Taichi:
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.20
    With JEDEC 2666MHz DDR4 module, default set DDR4 frequency to 2666MHz. Test with SANMAX SMD4-U8G48MH-26VR and SMD4-U16G48MH-26VR.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)

Fatal1ty X370 Professional Gaming
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
    (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)




Q&A:

Allgemeingültige Q&A:
  • Spannungsversorgung Bios
    It is our BIOS extra setting instead of a bug.
    Normally, users could only modify CPU internal voltage.
    But on this model, we mounted with extra PWM IC to let users control CPU external voltage.
    In BIOS \ OC Tweaker \ CPU Configuration \ CPU Voltage, this option is to adjust CPU internal voltage.
    In BIOS \ OC Tweaker \ Voltage Configuration \ Fixed (Offset) Voltage, this option is to adjust CPU external voltage.
    Note: If users set CPU internal voltage and CPU external voltage at the same time, CPU voltage would only change based on CPU external voltage setting.

    Quelle
  • Offizelle AMD Ram-Support Liste Agesia 1.0.0.6 (06-2017)

X370 Taichi:
  • folgt, sobald was gesammelt wird

Fatal1ty X370 Professional Gaming
  • folgt, sobald was gesammelt wird


CPU-Kühler & Ram Kompabilitäts-Liste

X370 Taichi:
Ram:

CPU-Kühler:

Fatal1ty X370 Professional Gaming
Ram:

CPU-Kühler:


OC:

  • AMD Ryzen Processor and AMD Ryzen Master Over-clocking User’s Guide
  • Overclockers Ryzen Overclocking Guide
  • AMD Ryzen (Zen) "Summit Ridge" Socket AM4 OC Thread
  • AMDs Community Update #4: Let's Talk DRAM! (RamSpecs)
  • P-State Values:
    Code:
    Values for P State Overclocking -
    FID (Clock Speed) 90 - 3600mhz, 91 = 3625, 92 = 3650, 93 = 3675, 94 = 3700, 95 = 3725, 96 = 3750, 97 = 3775, 98 = 3800, 99 = 3825,
    9a = 3850, 9b = 3875, 9c = 3900, 9d = 3925, 9e = 3950, 9f = 3975
    a0 = 4000, a1 = 4025 (my max sweetspot OC), a2 = 4050, a3 = 4075, a4 = 4100, a5 = 4125, a6 = 4150, a7 = 4175, a8 = 4200 = a9 = 4225, aa = 4250, ab = 4275, ac = 4300, ad = ugh you win the lottery.

    Values for DID (Increment adjustment adjuster and or bclk adjustments, not too sure what it does TBH, as I found an overclock that I was already comfortable with and have not spent much time with this yet, though looking at it more closely, here are the values) - 8 = 25 mhz increments, 9 =22.2196, a = 20 b = 18.18, c = 16.667, d (final recommendation) = 15.384mhz - 3943mhz cap).

    Values for VID Voltage Control = 30 = 1.25v, 2f = 1.256v, 2e, 1.2562v, 2d = 1.268, 2c = 1.275v, 2b = 1.2812v, 2a = 1.287v, 29 = 1.293v, 28 = 1.3v, 27 = 1.3062v, 26 = 1.3125v, 25 = 1.318v, 24 = 1.325v, 23 = 1.3312v, 22 = 1.3375v, 21 = 1.343v, 20 = 1.35v, 1f = 1.356v, 1e = 1.3625v, 1d = 1.368v, 1c = 1.375v, 1b = 1.3812v, 1a = 1.3875v, 19 = 1.3937v, 18 = 1.4v, 17 = 1.406v, 16 = 1.4125v, 15 = 1.418v, 14 = 1.425v, 13 = 1.4321v, 12 = 1.4375v, 11 = 1.443v, 10 = 1.45v, *next set is from f - a, 9 - 9 (1.45 - 1.55v), though be very careful overclocking in this voltage range*.
  • Ryzen Timing Checker
  • AMD Memory OC Showdown: Frequency vs. Memory Timings
  • Ryzen DRAM Calculator

Ergbenisse:
(Blau = Taichi | Rot = Prof Gamnig)
  • Ryzen Modell | Quelle | Geschwindigkeit | Spannung | LLC | Bios
  • R7 1700 | immortuos | 3,9Ghz | 1,35V| 3 | 2.00
  • R5 1600 | darkpope| 3,85Ghz| 1,28V | 3 | 2.40
  • R7 1800X | jc110 | 4,05Ghz| 1,3925V | 3 | 2.40
  • R7 1700 | Nimrais | 3,50 Ghz| 1,2V | 3 | 2.40
  • R7 1700x | HW-Mann | 4,075 Ghz| 1,488V | ? | 3.00
  • R7 1600x | 4Stroke | 4,09 Ghz| ca. 1,4V | ? | 3.20
  • R7 1600x | reinhardrudi | 4,0Ghz | 1,376V| 3 | 3.20
  • R7 1600x | 4Stroke | 3,9 Ghz | 1,256V | ? | 3.10


to be continued

Zuletzt bearbeitet:
Ja das stimmt. Der i7 3770k war echt easy und lief jetzt jahrelang bei 4.5ghz
Das einlesen beim 1600X is echt viel.. da hab ich noch zu tun

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Du schaffst das schon. Vergiss nur nie:

3,8 Ghz ist gut und braucht nicht viel vCore.
3,9 Ghz ist echt schick, mit weniger als 1,375v absolut gut und schaffen auch nicht alle.
4,0 Ghz ist echt nicht so typisch wie 4,8 Ghz bei Intel mitm 7700k und gefühlt den letzten 10% der CPUs vergönnt.
4,1 Ghz erkennt man bei Thread Ripper aktuell sehr gut - <= 5% aller CPU mit extremem cherry-picking.
Alles drüber ist ein 6er im Lotto mit Zusatzzahl und der Blitz trifft dich dazu auch noch aufm Pott. :d

Bilder dazu wären wirklich hilfreich^^


CPU Vcore Voltage auf Offset stellen. Dann im Fenster Offset Voltage(V) die gewünschte Erhöhung der Spannung einstellen. (BTW, hat einer mal geguckt, ob inzwischen die negative Spannung auch funktioniert?).
Die LoadLineCalibration hab ich auf drei stehen, anstelle von Auto.

Ob du den Voltage Mode auf Standart oder OC stellst, ist eigentlich egal. Im OC Mode gibt er, glaube ich, von vornherein ein bisschen mehr Spannung.


Unter
Advanced / AMD CBS / Zen Commen Options / Custom Pstates
den Pstate 0 auf Custom stellen, dann unter Pstate0 FID den Hexadezimalwert für die gewünschte Frequenz eingeben. Dann sollte das funktionieren.


Entschuldige bitte, dass es längert gedauert hat. Hatte ein sehr stressiges WE. Falls es noch nicht reicht, einfach noch einmal melden oder vielleicht sich doch mal das Video von JZ zu Gemüte führen :cool:.

Zuletzt bearbeitet:
Wie lotet ihr das aus?
Ich hab mir einen Takt gesetzt den ich haben will und mit einer beliebigen Spannung begonnen.
Wenns geht die Spannung gesenkt wenn nicht erhöht.
Und das solange, bis Prime Fehler erzeugt (bei mir halt der eine Kern der nach ein paar Sekunden die biege macht, alle anderen rennen sauber). Dann die Spannung wieder einen Schritt nach oben und dann im Alltag schauen wie es geht.

Wie macht ihr das? Gerade beim Versuch maximale Frequenz zu erreichen stelle ich mir recht mühsam vor...

Ramtakt auf 3200 oder darunter -> Ryzen Master an -> vCore setzen -> Aida 64 Extreme an, da Prime nur rumgurkt und zu lahm ist -> warten bis Fehler kommen ( bei Prime95 Blackscreen / bei Aida 64 Extreme ne Fehleranzeige! ).

-> bei Prime 95 nachm Blackscreen erstmal PC neu starten etc., vCore erhöhren und nochmal testen bis keine Blackscreens kommen und das ganze locker 6-12h ( dauert mir zu lange )

-> bei Aida 64 Extreme Fehler anschauen, vCore in Ryzen Master anheben, Test neu starten und auf Fehler warten 4-8h

Hab jetzt immer Realbench genommen aber AIDA ist auch ne gute Idee, wenn ich das so lese :)

Es zeigt echt fix Fehler an ohne direkt den PC abschmieren zu lassen - es sei denn, man ist mit der vCore und vSoC so unrealistisch ab vom Schuss, dass die CPU vor Lachen einfach geht.

Prime zeigt, zumindest bei mir, auch Fehler an und schmiert nicht einfach ab. Ausnahme natürlich wenn ich mit 1.0V bei 3.8GHz probiere.
Das "Problem" ist, dass ich nicht bereit bin 40 Ocken für einen Stabilitätstest zu bezahlen. Für ein paar Taler oke, aber das.

Richtig Stabil ist für mich ein System welches auch nach 8h Dauerzocken noch läuft ohne Störungen oder Abstürze. Mehr brauche ich nicht.

Richtig Stabil ist für mich ein System welches auch nach 8h Dauerzocken noch läuft ohne Störungen oder Abstürze. Mehr brauche ich nicht.

So sieht es bei mir auch aus. Deshalb habe ich nichts mehr an den Einstellungen geändert. Obwohl bei Prime95 ein Worker meistens nach ca. 10 bis 20 Minuten aussteigt.
Falls ich dann doch mal Stabilitätsprobleme bekommen sollte (wenn die CPU beim Gamen stärker ausgelastet wird) so gehe ich dann einfach mit dem Takt runter oder der Spannung hoch.
Bislang läuft jedenfalls alles einwandfrei.

Ich lass euch den Vortritt ;)

Schade, dass es erst jetzt kam - mein X370 Taichi ist mittlerweile weg.
Ich kann mir aber nicht vorstellen, dass bei 3.10 große Probleme macht - aus Erfahrung mit der letzten Beta lohnt es sich aber allein schon wegen der korrigierten Lüftersteuerung.
Was mich aber etwas verwundert:
Windows update is available for version P3.00 or later.
Welches ASRock spezifische Windows Update ist hier gemeint?

Zuletzt bearbeitet:
ich wird das mal testen heute abend

Hab mich gestern wieder mal ans undervolting gemacht. Besser gesagt wollte ich das.
Wenn ich 1.0500V einstelle (3.0 GHz, Turob aus) geht alles. Die maximale Spannung mit LLC3 ist dann noch 0.976V. Idle 55-56W, Volllast 122W (Steckdose, mit 1080TI).
Stelle ich 1.0000V ein (P0 und im Tweaker) steht im HWMonitor immer noch 1.0500V VID und Lastspannung ist immer noch 0.976V. Verbrauch bleibt derselbe. Im Ryzentool eingestellt wird der Wert zurückgesetzt.

Das ganze sollte eine Versuchsreihe werden zur Effizienz. Leider ist das ziemlich sinnfrei wenn ich nicht unter 1.050V einstellen kann, da das noch nicht das minimum ist (geht auch höher als Basistakt mit der Spannung).
Gibt es einen "Trick" wie ich die Spannung tiefer bekomme? Kann evt. die VCore nicht tiefer sein als die VSOC?

Also muss das so resp. ist das bei allen X370 Boards so?

So Leute, ich habs getan Das Taichi ist bestellt, der 1600X gleich dazu. Die RAM Auswahl aus dem ganzen RAM Dschungel heutzutage war allerdings ziemlich ungewohnt.
Letztendlich ist es ein Trident Z geworden: G.Skill Trident Z schwarz/wei Geizhals Deutschland
Da mehr als 3200 Takt höchstwahrscheinlich eh nur mit viel Glück laufen, werde ich versuchen, mal die Timings zu verschärfen. Für die Zukunft (Zen+?!?) ist u.U. dann auch der XMP Takt drin. Schau ma mal...

Warum das Taichi? Sagen wir es mal so. Ich denke, es hat das beste P/L Verhältnis aus dem oberen Segment.
Zur Auswahl standen aber eigentlich nur das ROG Hero und das Taichi. Ich hatte sogar an das Hero Extreme kurzzeitig gedacht, im Hinblick auf die künftige Zen Generation, womit wir vielleicht auch etwas mehr OC Spielraum erwarten können.
Aber so wie ich das gesehen habe, hat selbst das Hero Extreme weniger Phasen als das Taichi.
Insgesamt bin ich bisher auch sehr zufrieden gewesen mit den Asrock Boards, hab ja aktuell noch mein Z97 im Rechner.
Falls ihr euch jetzt fragt, warum schaut er auf P/L beim Board, aber nimmt dann den 1600X statt 1600.
Ich wollte für die paar Euro mehr einfach den besser selektierten Chip. Ob das in der Praxis auch so ist, lasse ich mal so stehen.
Vielleicht habt ihr ja in der Hinsicht ein paar Erfahrungswerte, die ihr teilen könnt.

Falls alles gut geht kommt nächste Woche eine Vega 56 mit EKWB Block rein, dann wäre ich vorerst mal weg von Intel und NVidia, was auch so gewollt war.

Ich werde hier berichten, wenn der Rechner umgebaut ist.
Cheers

Zuletzt bearbeitet:
Beim Ram hab ich den 3600-C16 genommen, 15€ mehr warens mir wert und ich wusste, das es Samsung b-Dies sind.



Bei aller Liebe zu AMD, aber bis auf den Ryzen würde ich mir nicht in den PC bauen von denen aktuell.

Vega ist einfach nicht das, was angedeute wurde und out-of-the-box ne kleine teure Stromschleuder mit Leistungsmangel.

Ich wollte auch direkt auf Vega 64 wechseln, aber der Abstand zur 1070 ist mir zu gering und mal ehrlich - für den Preis mit AiO oder WaKü kann man fast ne 1080 Ti kaufen.

1700X + GTX 1070 war für mich die sinnvollste und bisher beste Wahl.

Kann ich nachvollziehen. Ich hatte ehrlich gesagt gar keine große Erwartungshaltung an Vega, bin da eh ziemlich neutral. Der Umstieg auf eine andere Hersteller Plattform ist als mal so bei mir, hat eigentlich nichts mit Zuneigung zu tun [emoji3].
Ich sehe es eher als Experiment, vor allem wegen meinem neuen Freesync Monitor. Mit dem alten 144 Hz Schirm hatte ich zwar keine Probleme mit Tearing, wollte aber einfach mal die Sync Technologie ausprobieren. Aktuell limitierte ich bei 59 fps vor V-Sync mit der GTX. Läuft auch flüssig und schlierenfrei [emoji3]. Falls ich da keinen großen Mehrwert sehe, muss ich künftig nicht mehr zwingend die Herstellerwahl beachten.

BTT: Verwendet jemand das W-LAN Modul? Taugt das was?


Gesendet von iPhone mit Tapatalk

Also mit dem neuen Bios komm ich nicht mehr auf meine 3400 Mhz beim Ram. Jetzt ist bei 3333CL14 Ende. Danach bootet er nicht mal mehr. Viel mehr ist mir bisher nicht aufgefallen, hatte aber auch nur Samstag kurz Zeit zum testen.

Ich nutze das WLAN Modul on Board. Ist schon nicht schlecht, auch wenn mein Handy (an derselben Position) geringfügig schneller ist...
Hab mir für eine Hand voll Münzen ein besseres Modul von Intel gekauft. Werde bei Gelegenheit berichten ob es wirklich was brachte.

Ich nutze das WLAN Modul on Board. Ist schon nicht schlecht, auch wenn mein Handy (an derselben Position) geringfügig schneller ist...
Hab mir für eine Hand voll Münzen ein besseres Modul von Intel gekauft. Werde bei Gelegenheit berichten ob es wirklich was brachte.

Super! Der Vergleich würde mich interessieren.

Hat irgendjemand das 3.10 Bios am laufen? Habe es bisher noch nicht geschafft, es aus zu probieren. Sind neue Bugs drinne und wie verhält sich nun der Speicher?

Bei mir lief es bis gestern auch ohne Probleme. Jetzt habe ich ständig freezes, wenn ich irgendwelche Programme öffne. Hab schon alles versucht. Altes Bios drauf, Speicher auf 2133 runter. alles Default. Langsam nervt mich Ryzen doch etwas.

Hab gerade das ASRock X370 Professional Gaming im OC mit Ryzen 1700 problemlos im OC am laufen :/

Du hast wahrscheinlich schon viele Ryzen CPUs testen können JZ. Konntest du feststellen, dass 1700 von der Güte her nicht so gut sind und deshalb keine X werden konnten, bzw als X deutlich mehr Spannung brauchen würden?

Wenn ich AMD wäre, würde ich die bessere Güte für X verwenden ;) In der gleichen Takt sind Beide spannungsmäßig in etwa +/- null :)

Bei mir lief es bis gestern auch ohne Probleme. Jetzt habe ich ständig freezes, wenn ich irgendwelche Programme öffne. Hab schon alles versucht. Altes Bios drauf, Speicher auf 2133 runter. alles Default. Langsam nervt mich Ryzen doch etwas.

Hattest du auch mal richtig Default-Settings geladen, neugestartet und die Speichereinstellungen unangetastet gelassen? Einfach auch mal die Speichermodule einzeln testen und den Status der SSDs prüfen.

Zuletzt bearbeitet:
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
