[Sammelthread] ASRock X79 Extreme/Fatal1ty Series (Intel X79)





Aktuelle Modelle:
X79 Extreme4 - X79 Extreme4-M
X79 Extreme6 - X79 Extreme9 - X79 Extreme11
Fatal1ty X79 Professional - Fatal1ty X79 Champion


In Entwicklung:


Hey Luxxer, :wink:

Hier nun der Sammelthread für die neuen X79 Mainboards von ASRock Sockel 2011.
Alles rund um die neuen Mainboards könnt ihr hier Besprechen.
Die neusten Bios Update's und andere Downloads gibt es zu den jeweiligen Boards am ende des Spoilers.



Über ASRock,

Die Firma ASRock Inc. wurde im Jahr 2002 gegründet und hat sich auf das Gebiet Motherboards spezialisiert. ASRock ist dabei bestrebt, seine eigene Marke weiter aufzubauen. Mit dem 3C-Design-Konzept „Creativity, Consideration, Cost-effectiveness”, (Kreativität, sorgfältige Überprüfung, Wirtschaftlichkeit) geht das Unternehmen an die Grenzen bei der Herstellung von Motherboards und richtet seine Aufmerksamkeit dabei aber gleichzeitig auch auf die Umwelt. So werden Umweltfreundliche und Klimaschonende Konzepte entwickelt und umgesetzt.

ASRock ist der weltweit drittgrößte Motherboard Hersteller mit Hauptsitz in Taipeh, Taiwan und Niederlassungen in Europa und den USA. Die junge und dynamische Firma ist sowohl im Mainstream als auch dem Enthusiasten Segment bei Mainboards aktiv, um so jedem User das passende Produkt bieten zu können und seinen guten Ruf auf dem Weltmarkt mit Zuverlässigkeit und Kompetenz zu festigen.


Modellübersicht und Kurzbeschreibung



X79 Extreme4-M Preisvergleich





  • Micro ATX Form Factor: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
  • Premium Gold Caps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
  • Intel® Core™ i7 processor family for the LGA 2011 Socket
  • Supports Quad Channel DDR3 2400+(OC)
  • Digi Power, Advanced 6 + 2 Power Phase Design
  • 3 x PCIe 3.0 x16 Slots, Supports AMD Quad CrossFireX™ and NVIDIA® Quad SLI™
  • Dr. Debug, Smart Switch Design: Power/Reset/Clear CMOS Switch with LED
  • Supports ASRock X-FAN, XFast RAM, XFast LAN, XFast USB, XFast Charger, Graphical UEFI, UEFI System Browser, AXTU
  • 7.1 CH HD Audio with Content Protection (Realtek ALC898 Audio Codec), Supports THX TruStudio™
  • Free Bundle : CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite

Link zum Board:
ASRock > Products > X79 Extreme4-M
Bios Download:
ASRock > Produkte > X79 Extreme4-M > Download
Ram Support Liste:
ASRock > Produkte > X79 Extreme4-M > Speicher Support Liste


X79 Extreme4 Preisvergleich





  • ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
  • Premium Gold Caps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
  • Intel® Core™ i7 processor family for the LGA 2011 Socket
  • Supports Quad Channel DDR3 2400+(OC)
  • Digi Power, Advanced 6 + 2 Power Phase Design
  • 3 x PCIe 3.0 x16 Slots, Supports AMD 3-Way CrossFireX™ and NVIDIA® 3-Way SLI™
  • Dr. Debug, Smart Switch Design: Power/Reset/Clear CMOS Switch with LED
  • Supports ASRock XFast LAN, XFast Charger, XFast USB, XFast RAM Technologies
  • Supports graphical UEFI, AXTU, SmartView, APP Charger
  • 7.1 CH HD Audio with Content Protection (Realtek ALC898 Audio Codec), Supports THX TruStudio™
  • Free Bundle : ASRock X-FAN, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite

Link zum Board:
ASRock > Products > X79 Extreme4
Bios Download:
ASRock > Produkte > X79 Extreme4 > Download
Ram Support Liste:
ASRock > Produkte > X79 Extreme4 > Speicher Support Liste

X79 Extreme6 Preisvergleich






  • Premium Gold Caps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
  • Intel® Core™ i7 processor family for the LGA 2011 Socket
  • Supports Quad Channel DDR3 2400+(OC), 8 DIMM slots, Max capacity up to 64GB
  • Digi Power Design, 12 + 2 Power Phase Design
  • 3 x PCIe 3.0 x16 Slots, Supports AMD 3-Way CrossFireX™ and NVIDIA® 3-Way SLI™
  • Broadcom Gigabit LAN
  • Supports ASRock X-FAN, XFast RAM, XFast LAN, XFast USB, Graphical UEFI, UEFI System Browser, AXTU
  • 7.1 CH HD Audio with Content Protection (Realtek ALC898 Audio Codec), Supports THX TruStudio
  • Free Bundle : 1 x Front USB 3.0 Panel, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite


Link zum Board:
ASRock > Products > X79 Extreme6
Bios Download:
ASRock > Produkte > X79 Extreme6 > Download
Ram Support Liste:
ASRock > Produkte > X79 Extreme6 > Speicher Support Liste


X79 Extreme9 Preisvergleich





  • ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
  • Premium Gold Caps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
  • Intel® Core™ i7 processor family for the LGA 2011 Socket
  • Supports Quad Channel DDR3 2400+(OC), 8 DIMM slots, Max. capacity up to 64GB
  • Digi Power Design, Advanced 16 + 2 Power Phase Design
  • 5 x PCIe 3.0 x16 Slots, Supports AMD 3-Way CrossFireX™ and NVIDIA® 3-Way SLI™
  • Broadcom Dual LAN with Teaming Function
  • Supports ASRock X-FAN, XFast RAM, XFast LAN, XFast USB, XFast Charger, Graphical UEFI, UEFI System Browser, AXTU
  • Creative Sound Core3D 7.1 CH, Supports THX TruStudio PRO
  • Free Bundle : ASRock Game Blaster, Front USB 3.0 Panel, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suit


Link zum Board:
X79 Motherboard Series Manufacturing - ASRock Inc.
Bios Download:
ASRock > Produkte > X79 Extreme9 > Download
Ram Support Liste:
ASRock > Produkte > X79 Extreme9 > Speicher Support Liste


X79 Extreme11 Preisvergleich





Fatal1ty X79 Professional Preisvergleich





  • Premium Gold Caps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
  • Digi Power Design, 16 + 2 Power Phase Design
  • Supports Quad Channel DDR3 2600+(OC)
  • 4 x PCI-E 3.0 x16 slots, supports AMD 4-Way CrossFireX™ , NVIDIA® 4-Way SLI™
  • Dr. Debug, Smart Switch Design: Power/Reset/Clear CMOS Switch with LED
  • 8 x USB 3.0 (4 Front, 4 Back), 6 x SATA3, 1 x Fatal1ty Mouse Port (USB 2.0)
  • Supports Fatal1ty XFast USB, XFast RAM, XFast LAN, XFast Charger
  • Supports Fatal1ty F-Stream, Graphical UEFI, UEFI System Browser, APP Charger, SmartView
  • 7.1 CH HD Audio with Content Protection (Realtek ALC898 Audio Codec), Supports THX TruStudio™
  • Free Bundle : 1 x Front USB 3.0 Panel, CyberLink MediaEspresso 6.5 Trial, MAGIX Multimedia Suite


Link zum Board:
X79 Motherboard Series Manufacturing - ASRock Inc.
Bios Download:
ASRock > Produkte > Fatal1ty X79 Professional > Download
Ram Support Liste:
ASRock > Produkte > Fatal1ty X79 Professional > Speicher Support Liste


Fatal1ty X79 Champion Preisvergleich





  • Premium Gold Caps (2.5 x longer life time), 100%
  • Japan-made high-quality Conductive Polymer Capacitors
  • Digi Power Design, 12+ 2 Power Phase Design
  • Supports Quad Channel DDR3 2500+(OC)
  • Supports Dual-Stack MOSFET (DSM)
  • 5 x PCI-E 3.0 x16 slots, supports AMD 4-Way CrossFireX, NVIDIA® 4-Way SLI
  • Creative Sound Core3D 7.1 CH HD Audio,
    Supports Premium Headset Amplifier (PHA)
  • Broadcom PCIE Dual LAN with Teaming Function
  • 12 x USB 3.0 (4 Front, 8 Back), 6 x SATA3, 1 x Fatal1ty
    Mouse Port (USB 2.0), 1 x Post Status Checker (PSC)
  • Supports Fatal1ty XFast RAM, XFast LAN, XFast USB,
    OMG, Internet Flash, HyperDuo Plus
  • Free Bundle : 1 x Front USB 3.0 Panel, 1 x Rear USB 3.0
    Bracket, CyberLink MediaEspresso 6.5 Trial, MAGIX
    Multimedia Suite

Link zum Board:
X79 Motherboard Series Manufacturing - ASRock Inc.
Bios Download:
ASRock > Produkte > Fatal1ty X79 Champion > Download
Ram Support Liste:
ASRock > Produkte > Fatal1ty X79 Champion > Speicher Support Liste




Modellübersicht EOL(End of Life)


X79 Extreme3 Preisvergleich



  • ATX Form Factor: 12.0-in x 8.8-in, 30.5 cm x 22.4 cm
  • Premium Gold Caps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
  • Intel® Core™ i7 processor family for the LGA 2011 Socket
  • Supports Quad Channel DDR3 2400+(OC)
  • Digi Power, Advanced 5 + 1 Power Phase Design
  • 3 x PCIe 3.0 x16 Slots, Supports AMD 3-Way CrossFireX™ and NVIDIA® 3-Way SLI™
  • Clear CMOS Switch with LED
  • Supports ASRock X-FAN, XFast RAM, XFast LAN, XFast USB, XFast Charger, Graphical UEFI, UEFI System Browser, AXTU
  • 7.1 CH HD Audio with Content Protection (Realtek ALC898 Audio Codec), Supports THX TruStudio™
  • Free Bundle : CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite


Link zum Board:
ASRock > Products > X79 Extreme3
Bios Download:
ASRock > Produkte > X79 Extreme3 > Download
Ram Support Liste:
ASRock > Produkte > X79 Extreme3 > Speicher Support Liste

X79 Extreme6/GB Preisvergleich





  • Premium Gold Caps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
  • Intel® Core™ i7 processor family for the LGA 2011 Socket
  • Supports Quad Channel DDR3 2400+(OC), 8 DIMM slots, Max. capacity up to 64GB
  • Digi Power Design, 12 + 2 Power Phase Design
  • 3 x PCIe 3.0 x16 Slots, Supports AMD 3-Way CrossFireX™ and NVIDIA® 3-Way SLI™
  • Broadcom Dual LAN with Teaming Function
  • Supports ASRock X-FAN, XFast RAM, XFast LAN, XFast USB, Graphical UEFI, UEFI System Browser, AXTU
  • Creative Sound Core3D 7.1 CH, Supports THX TruStudio PRO™
  • Free Bundle : ASRock Game Blaster, 1 x Front USB 3.0 Panel, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suit


Link zum Board:
ASRock > Products > X79 Extreme6/GB
Bios Download:
ASRock > Produkte > X79 Extreme6/GB > Download
Ram Support Liste:
ASRock > Produkte > X79 Extreme6/GB > Speicher Support Liste


Testberichte:
Hardwaremax.net

X79 Extreme7 Preisvergleich



  • ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
  • Premium Gold Caps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
  • Intel® Core™ i7 processor family for the LGA 2011 Socket
  • Supports Quad Channel DDR3 2400+(OC), 6 DIMM slots, Max. capacity up to 48GB
  • Digi Power Design, Advanced 12 + 2 Power Phase Design
  • 5 x PCIe 3.0 x16 Slots, Supports AMD 3-Way CrossFireX™ and NVIDIA® 3-Way SLI™
  • Dr. Debug, Smart Switch Design: Power/Reset/Clear CMOS Switch with LED
  • Supports ASRock X-FAN, XFast RAM, XFast LAN, XFast USB, XFast Charger, Graphical UEFI, UEFI System Browser, AXTU
  • 7.1 CH HD Audio with Content Protection (Realtek ALC898 Audio Codec), Supports THX TruStudio™
  • Free Bundle : CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite


Link zum Board:
ASRock > Products > X79 Extreme7
Bios Download:
ASRock > Produkte > X79 Extreme7 > Download
Ram Support Liste:
ASRock > Produkte > X79 Extreme7 > Speicher Support Liste


UEFI Updates:

Wichtig: Sollte es beim aufspielen des Bios zu einem Fehler kommen, kann ASRocks "Crashless" Funktion das Board retten. Dafür braucht ihr einen in FAT formatierten USB Stick. Darauf kopiert ihr das entpackte Bios File, natürlich in das Root Verzeichnis ohne irgendwelche Unterordner ! Danach steckt ihr den USB Stick in einen der schwarzen USB2 Ports auf der Rückseite, desweiteren müsst ihr alle SATA-Kabel von Laufwerken, Festplatten (HDD, SDD) und Cardreadern abklemmen um die automatische Boot Priorität des USB Sticks zu erreichen.
Jetzt den CLR CMOS Knopf auf der Rückseite drücken, danach den Power ON Knopf des Rechners drücken, nun sollte die ASRocks Crashless Funktion das Bios wiederherstellen.


Fatal1ty X79 Champion
UEFI L1.99 Download
BIOS Date: 04/20/2012

UEFI 1.10 Download
BIOS Date: 04/26/2012

UEFI 1.20 Download
BIOS Date: 05/16/2012
Changelog:
  • Update OMG module to support keyboard.
  • Improve USB compatibility.

UEFI 1.30 Download
BIOS Date: 06/06/2012
Changelog:
  • Update CPU code.
  • Support DDR3_2400 memory frequency.

UEFI 1.40 Download
BIOS Date: 07/05/2012
  • Update NB chipset code.

Fatal1ty X79 Professional
UEFI 1.30 Download
BIOS Date: 06/06/2012
Changelog:
  • Update USB module
  • Modify for Windows8 shut down behavior.

UEFI 1.40 Download
BIOS Date: 06/06/2012
Changelog:
  • Update CPU Code

Asrock X79 Extreme9
UEFI L1.98a Download
BIOS Date: 02/06/2012 18:44:19 Ver: AS551198
Changelog:

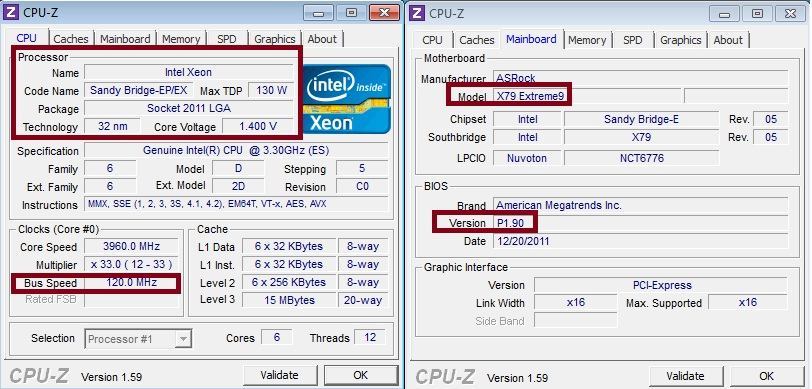

  • Please suggest the user to update X79EX9 L1.98a. BIOS Advance page have "Clock Generator Configuration", the user can try to tune the "CPU skew rate", "SRC skew rate" and "Fix SRC skew rate".
    The options may help bclk OC, but XEON CPU doesn't have BCLK strap, it only can set bclk=100 strap, FYI.

Anscheinend hat der Xeon der E5-2600 Serie keine "paths"/profiles im PCH um verschiedene Multiplikatoren einzusetzen. Das PCH definiert nämlich welche Tacktung-SRC, was steuert. Dieses läuft dann über das ICC.
Leider scheint es so als würde das ICC die Ausgabe verweigern oder keine Daten beinhalten, die das Motherboard abrufen kann.
Somit bestätigt es sich das es bei der E5 Serie keine direkte ICC gibt, die die Paths bzw. die Profile vorgibt (siehe Screenshot von der ICC), sondern der Takt wird von dem ClockGen Chip (DB1200) vorgegeben . Dieser Chip sollte 2 PLLs haben, welche BCLK und DMI separat betreibt. Die konkrete Implementation, von Desktop Modellen wie den I7-3930k liegt in den Händen der Mainboard Hersteller, welcher das Design macht.
Diese Lösung gibt mehr Raum für Clock Management, beim Server-Segment liegt der "ClockGen" völllig in Händen von (Intel), somit gibt es keine Möglichkeit bisher an die Profile zu kommen.
Das heißt aber auch, das es jederzeit möglich ist, dieses auf zu heben, durch Freigabe dieser Daten.

UEFI L1.98c Download
BIOS Date: 02/09/2012 12:29:23 Ver: AS551198
Changelog:
  • Add Support for Sandy Bridge-EP Processors
  • Add Support for I7 3820 M0/1
  • Fix the SNB-E CPU ratio stuck at 12x under LN2 OC.

UEFI 2.00 Download
BIOS Date: 03/09/2012 18:30:00 Ver:

UEFI L2.03 Download
BIOS Date: 04/13/2012 21:16:21 Ver: AS551203

UEFI 2.20 Download
BIOS Date: 13/06/2012 18:44:19 Ver:
Changelog:
  • Modify memory size information at post screen.
  • Update USB module.
  • Modify for Windows8 shut down behavior.
  • Update CPU code.
  • Patch G-skill F3-14900CL9Q2-32GBZL memory module.

UEFI L2.81 Download
BIOS Date: 15/10/2012 15:17:50
Changelog:
  • Update USB module.
  • Modify for Windows8 shut down behavior.
  • Improve the DRAM speed and compatibility.

Asrock X79 Extreme6/GB
UEFI L1.11c Download
BIOS Date: 02/09/2012 12:59:41 Ver: AS619111

UEFI L1.30 Download
BIOS Date: 06/06/2012 12:59:41 Ver:
Changelog:
  • Update USB module.
  • Modify for Windows8 shut down behavior.

UEFI L1.40 Download
BIOS Date: 07/05/2012 12:59:41 Ver:
Changelog:
  • Update CPU Code.

Asrock X79 Extreme6
UEFI L1.11c Download
BIOS Date: 02/09/2012
Changelog:
  • Update 3820 EZ OC table.
  • Fix only 1 core turbo issue.

UEFI L1.30 Download
BIOS Date: 06/06/2012 12:59:41 Ver:
Changelog:
  • Update USB module.
  • Modify for Windows8 shut down behavior.
  • Improve the DRAM compatibility.

UEFI L1.40 Download
BIOS Date: 05/07/2012 12:59:41 Ver:
Changelog:
  • Update CPU code.

Asrock X79 Extreme4
UEFI 1.70 Download
BIOS Date: 02/03/2012

UEFI 1.80 Download
BIOS Date: 03/22/2012
Changelog:
  • Improve USB compatibility.

UEFI 1.81a Download
BIOS Date: 03/28/2012
Changelog:
  • Improve OC power consumption.

UEFI 1.90 Download
BIOS Date: 06/06/2012
Changelog:
  • Update USB module.
  • Modify for Windows8 shut down behavior.
  • Improve the DRAM compatibility.

UEFI 2.00 Download
BIOS Date: 07/05/2012
Changelog:
  • Update CPU code.
  • Modify for Windows8 shut down behavior.

Asrock X79 Extreme4-M
UEFI 1.69e Download
BIOS Date: 02/09/2012

UEFI 2.00 Download
BIOS Date: 07/05/2012
Changelog:
  • Update CPU code.
  • Add i7-3820 CPU EZ OC
  • Fix the SNB-E CPU ratio stuck at 12x under LN2 OC
  • Improve the DRAM compatibility.

Asrock X79 Extreme3
UEFI 1.50 Download
BIOS Date: 03/22/2012

UEFI 1.51a Download
BIOS Date: 03/28/2012
Changelog:
  • Improve OC power consumption.

UEFI 1.70 Download
BIOS Date: 07/05/2012
Changelog:
  • Update CPU code.
  • Improve the DRAM compatibility.
  • Modify for Windows8 shut down behavior.
  • Modify memory size information at post screen.



ASRock DDR3 Support

Da einige User Probleme mit Memory-Overclocking hatten und schon bei 2133MHz Schluss war, überarbeitet ASRock nochmal fast alle Biose für die X79 Serie, nun laufen viele Rechner ab der Version 2.0 und neuer, viel stabiler und mit höheren DDR3 Frequenzen. Auch an den E5-2600 Support wurde gedacht. Da ASRock auch nicht alle Speicher testen kann, bitten wir euch uns eure Ergebnisse zukommen zu lassen um zu erkennen wo man noch was verbessern kann.
Bitte hier eintragen..

Hardwareluxx ASrock X79 Club

Hier klicken zum eintragen!

[iframe]https://docs.google.com/spreadsheet/ccc?key=0AsguKyJA-i2TdGlvWld5eGxoZTlTQnBDZnpnTW5lVXc[/iframe]


Sammelthread noch im Aufbau
Änderungen vorbehalten!

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
@scully1234 Das ist mal eine beachtliche Leistung, ich denke aber das die ASrock Boards noch nicht so ganz mit dem CPU Strap umgehen können, jedenfalls mit den 8 Core Prozessoren. Kann sie leider auch nicht wie bei ASUS manuell einstellen.

Bei meinem ES funktioniert, jedenfalls wie bei den älteren Systemen auch, eine Bus Geschwindigkeit von bis zu 107MHz, ohne etwas anzuheben, alles darüber hinaus schlägt fehl.
Spannungen waren zum testeb bis jetzt, mal schnell zur Übersicht.

Vcore: 1.40V
LLC: Level 4 (Soll stabiler als L5 sein)
VCCSA: 1,25V
DRAM: 1.65V

@ Cey
Im alltags betrieb und beim zocken brauchste keinen Lüfter doch beim Primeln sollte er net fehlen.
Das E7 wird zwar net so warm wie das E4 aber warm wirds trotzdem beim testen.

Würdest du bei Wakü eher zum Ex4 oder Ex7 raten bzgl. VRM-Kühlung?

Also GPU + CPU ist unter Wasser, MOSFETS aber nicht. Sprich wenig heiße Luft wird im Gehäuse produziert, aber dafür sind die Gehäuselüfter halt nur auf 500 rpm oder so eingestellt maximal.

@scully1234 Das ist mal eine beachtliche Leistung, ich denke aber das die ASrock Boards noch nicht so ganz mit dem CPU Strap umgehen können, jedenfalls mit den 8 Core Prozessoren. Kann sie leider auch nicht wie bei ASUS manuell einstellen.

Bei meinem ES funktioniert, jedenfalls wie bei den älteren Systemen auch, eine Bus Geschwindigkeit von bis zu 107MHz, ohne etwas anzuheben, alles darüber hinaus schlägt fehl.
Spannungen waren zum testeb bis jetzt, mal schnell zur Übersicht.

Vcore: 1.40V
LLC: Level 4 (Soll stabiler als L5 sein)
VCCSA: 1,25V
DRAM: 1.65V

Vielleicht macht Intel hier auch Druck auf die Platinenhersteller,das dies nicht so ohne weiteres möglich ist

Diese Xeon CPUs kosten ja nunmal auch ne ganze Stange Geld und Intel lässt sich jede 100MHZ im Serverbereich in Gold aufwiegen

Wenn jetzt jedes Board,ab der ~190Euro Klasse,dazu in der Lage wäre,neben Xeons aufnehmen,diese auch gleich signifikant im Takt zu erhöhen,würden einige Unternehmen,auch wenn im Serverbereich Stabilität höchstes Gebot ist,sich doch vielleicht dazu verleiten lassen,den einen oder anderen Euro durch OC zu sparen.

Zuletzt bearbeitet:
Den CPU Strap stellt man doch ein, indem man die Bus-Frequenz auf 125 MHz bzw 166 MHz einfach einstellt, dann wird der Strap automatisch umgestellt.

"SetFSB" für Multi live @ OS 4 Asrock?

Ist bei den Utilities von Asrock auch ein Tool dabei
womit man bei laufendem OS den Multi verstellen kann(OC!) ?
(habe nur wenig SB-Erfahrungen, weil nicht für mich zusammengebaut)

Den CPU Strap stellt man doch ein, indem man die Bus-Frequenz auf 125 MHz bzw 166 MHz einfach einstellt, dann wird der Strap automatisch umgestellt.

Das hoffe ich, ich kann den Div. dafür nicht sehen. Das Problem ist das er mit 107MHz ohne Probleme läuft, aber mit 108MHz natürlich auch mit 125MHz, keine Anstalten zum booten mehr macht, egal bei welcher Vcore.
Nach dem übernehmen geht er aus, startet selbstständig und bleibt beim Fehlercode "00" stehen.


Das ist ja komisch. Neustes BIOS hast drauf oder?

Ist bei den Utilities von Asrock auch ein Tool dabei
womit man bei laufendem OS den Multi verstellen kann(OC!) ?
(habe nur wenig SB-Erfahrungen, weil nicht für mich zusammengebaut)

Ja!

Den Schalter fuer den Strap habe ich auch vermisst...soll das auch beim ASR4er gehen, oder von welchem Board redet ihr!?

Gesendet von meinem GT-N7000 mit der Hardwareluxx App

Zuletzt bearbeitet:
Koennen doch eigentlich alle Boards!?
2 Ch. laufen dann mit je einem Modul und die anderen mit je 2.

Gesendet von meinem GT-N7000 mit der Hardwareluxx App

Undervolten die Asrock Boards die CPU korrekt, wenn man OC betreibt, aber die Stromsparfunktionen anlässt?

Normalereise wird im Idle ja die Spannung auf unter 1 V abgesenkt.

Kann jemand was zum Sound sagen? Ist "Dolby Digital Live" bzw "Dolby Home Theater" mit an Board? Der Realtek sollte die Lizens ja bei solch teuren boards dabei haben. Und wie schaut es beim Extreme9 aus? Dort ist ja der Creative Sound Core 3D gebundelt.

Ich habe jetzt auch eine Antwort von ASrock Taiwan bekommen, Sie sagen das es möglich sei, Xeons auf dem ASrock Board per Bclk zu übertakten und das der Auto - Strap, seine Funktion genauso erfüllt. Ein gutes Tut. mit UEFI Screenshots lag auch dabei. Ich werde mich am Wochenende nochmal daran setzen, bevor ich den neuen Xeon im C0 Stepping teste. Es gibt nämlich in seltenen fällen Probleme mit den alten B0 Steppings.



Anhänge

  • X79 Extreme9 with Xeon.jpg
    X79 Extreme9 with Xeon.jpg
    75,1 KB · Aufrufe: 128
Sooo,
neues Extreme7 ist da und was soll ich sagen,glaube Bilder sagen mehr als Worte !!!



Glaube das Board könnt ihr getrost meiden !
Das geht gleich wieder zurück und ich hole mir ein anderes,hab die Faxen dicke !

Der sitzt aber auch so Bomben fest das man ihn noch net einmal biegen kann !
Da ist echt was schief gegangen.
Werde mir warscheinlich das Formula holen obwohl mich das UD7 auch juckt.

Ich würde mich mit deinem Problem, vorher nochmal an die ASrock Marketing-Abteilung wenden und mal abwarten was die da zu sagen. Das läuft wohl was in der Produktion falsch. Ich denke die sind sehr interessiert an solchen dingen.

Sobald Afrokalle sich bei mir meldet werd ich es durch ihn weiter geben,der hat da die besseren Kontakte.
Hab gerade auch mit FortKnox telefoniert und ihnen die Bilder zukommen lassen.
Das Board geht definitiv wieder zurück denn ich Bau doch net die ganze Heatpipe ab und spann sie in einen Schraubstock nur um den Kühler zu biegen !! :stupid:
Das Teil hat 260,- gekostet !!!

Ich habe jetzt auch eine Antwort von ASrock Taiwan bekommen, Sie sagen das es möglich sei, Xeons auf dem ASrock Board per Bclk zu übertakten und das der Auto - Strap, seine Funktion genauso erfüllt. Ein gutes Tut. mit UEFI Screenshots lag auch dabei. Ich werde mich am Wochenende nochmal daran setzen, bevor ich den neuen Xeon im C0 Stepping teste. Es gibt nämlich in seltenen fällen Probleme mit den alten B0 Steppings.



Für 4GHz ist die Vcore aber schon Extrem hoch dabei ist das auf dem Bild noch nichtmal nen 8 Core.

1.4 @4GHZ bei Sandy-E das ist ein No Go

Haben sie dir auch gleich die neue Biosversion zukommen lassen oder ist das ein Feature was nur dem Extreme9 vorbehalten bleibt?

Denn 1.90 gibbet net bei den kleineren Modellen


---------- Post added at 05:44 ---------- Previous post was at 05:40 ----------

Sooo,
neues Extreme7 ist da und was soll ich sagen,glaube Bilder sagen mehr als Worte !!!

Junge Junge wenn sie so ihren Neueinstand nach der Asus Trennung feiern wollen,haben sie die Vorschusslorbeeren schneller wieder verspielt wie ihnen lieb ist

Das geht ja mal gar nicht so ein Pfusch

Zuletzt bearbeitet:
Sie sind an einer neuen Beta Build dran, diese soll ein paar neue Funktionen für das OC enthalten (jetzt auch natürlich für die Xeons :) ). Da sich das nicht nur auf das Extreme9 bezieht, werden nach und nach alle Boards damit versorgt werden.
Der Screenshot wurde extra wegen meinem "CPU Strap" Problem erstellt und alles weitere ausgetestet, d.h die werden nicht viel Zeit verbracht haben um die passende Minimal Spannung auszuloten wie ein normaler User das machen würde :).

Somit nochmal ein riesen dank an ASrock, ich hoffe " Fresh_Thing" Problem kann auch schnell geklärt werden evtl. lässt sich ASrock noch was einfallen :).

Wenn alles gut geht, kann ich nächste Woche (bin auf Lehrgang), die ersten OC Ergebnisse des neuen Xeons im C0 Stepping präsentieren. Dieser hat ein Maximalen Multiplikator von 34x, somit wäre man, solle wieder erwarten der Strap immer noch nicht funktionieren mit 107MHz Bclk bei 3638MHz, was bestimmt eine sehr gute Leistung darstellen wird.

Kurzer Auszug aus der E-Mail.

Our X79 strap is sync. with the BCLK.
The BCLK strap follow below rules, shows on UEFI help description. (See below picture)

Our design is more convenience for user, cause user just adjust the BCLK, strap will also change to corresponding frequency.
User does not need to adjust two items in BIOS. (Some user may just adjust BCLK, but forget to adjust strap by their self)

And that range is fine-tuning via our RD, if you want to adjust BCLK and strap independent, for example: BCLK to 107MHz, strap to 133MHz, as our test, the system may get black screen, because the frequency is too low.

So Asrock X79 motherboard no strap entry, we sync. it with BCLK.

As our test experience, when strap at 100Mhz, X79 CPU BCLK range almost at 100~107MHz.
So you may overclock the BCLK to 113MHz or higher, the strap will correspond to next level 133MHz.
For example: we can overclock Xeon CPU to 120MHz x 33
Please see attached picture...

Ich hab mich verabschiedet von Asrock.
3 Boards reichen mir, sry

Da steckt genug Potenzial drinn aber auch noch genug Fehler und ich habe keine Lust und Zeit jede Woche ein neues Board zu verbauen.
Trotzdem werd ich diesen Thread gut im Auge behalten vorallem was Xeon OC angeht ;)

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
