[Sammelthread] ASRock Z170 OC Formula (Intel Z170 Chipsatz)

ASRock Z170 OC Formula + Z170M OC Formula (Intel Z170 Chipsatz)

​

ASRock Incorporation entstand im Jahre 2002 im Zuge der Ausgliederung des ASUSTeK Computer Inc. Tochterunternehmen PEGATRON. Von ASRock werden hauptsächlich Mainboards für den OEM- und Endkundenbereich, aber auch Laptops und HTPC Geräte mit INTEL oder NVIDIA Chipsatz für den Einsatz im Multimedia Bereich produziert. Zur Produktpalette gehören weiterhin DVR Geräte, die zum Beispiel zur Überwachung von Geschäftsräumen eingesetzt werden können.

ASRock's geschäftliche Strategie zielt seit einiger Zeit augenscheinlich darauf ab, nicht nur im Mainboard Segment, sondern auch mit Note- und Netbooks im Low Entry bis zum High End Bereich eine Konkurrenzfähigkeit mit den anderen großen Herstellern anzustreben. Wurde ASRock in seinen Anfangsjahren nur als Hersteller für preiswerte Produkte angesehen, hat sich die Firma inzwischen aber speziell durch die Produktion von gut ausgestatteten Mainboards für den Consumer bis zum High-End Bereich einen guten Namen gemacht.

In den letzten Jahren ist ASRock im Bereich der Mainboard Hersteller zum drittgrößten auf der Welt aufgestiegen und hat so bekannte Marken wie MSI oder ECS hinter sich gelassen. Der Hauptsitz von ASRock befindet sich in Taipeh, weitere Niederlassungen des Unternehmen gibt es in den USA und den Niederlanden. Die Niederlassung in den Niederlanden hat bei der Abwicklung von RMA Vorgängen direkt über den Hersteller inzwischen einen sehr guten Ruf erlangt. Der Support und die Kulanz gegenüber den Endkunden ist mehr wie Vorbildlich. Dies hat auch schon die ASRock RMA Abteilung in den Niederlanden mehrfach gegenüber HardwareLuxx Mitgliedern bestätigt.​

​

Das Z170 OC Formula ist mittlerweile ASRock's fünftes reinrassiges Overclocking Mainboard im ATX Format mit umfangreichen Tuning Optionen, diesaml in der Variante für Skylake CPU's b.z.w. LGA 1151. Entwickelt wurde das Mainboard wieder mal mit Unterstützung von Nick Shih, dessen Name und Overclocking Ergebnisse in der Oc-Szene sehr bekannt sind. Wieder gibt es wie schon gewohnt eine kräftig ausgebaute Spannungsversorgung mit insgesamt 18 Phasen oder das Formula Power Kit. Das UEFI wurde sei den Z77 OC Formula Zeiten mehrfach überarbeitet und besitzt wieder einen sehr umfangreichen Overclocking Abschnitt. Neu ist diesmal unter anderem eine Übersichtsseite namens "EZ Mode", wo alle relevanten Werte übersichtlich zusammengefasst angezeigt werden. Mit den auch weiterhin enthaltenden Overclocking Profilen von Nick Shih ist es sogar Laien möglich, einfach und schnell zu Übertakten. Profil auswählen, bestätigen und fertig. Für Profis mögen die in den Profilen verwendeten Spannungswerte allerdings etwas zu großzügig ausgelegt erscheinen, dafür sind diese aber auch in schwierigen Fällen brauchbar. Natürlich unterstützt das ASRock Z170 OC Formula auch den Multi GPU Betrieb von ATI oder NVIDIA Grafikarten, SATA 3 , USB 3.1 und wie inzwischen gewohnt ist wieder mal eine sehr gute Soundlösung verbaut. Genaueres dazu könnt ihr hier im Sammelthread unter "Produkt Spezifikationen laut ASRock Hompage" oder auf der ASRock Homepage - Z170 OC Formula nachlesen.​

<[Preisvergleich]>-=-<[Produktseite]>-=-<[Handbücher]>-=-<[Speicher-Support-Liste]>-=-<[CPU-Support-Liste]>-=-<[FAQ]>

Das Rear Panel (ATX Blende) - Anschlussmöglichkeiten

• 2x USB 2.0 Anschluss - [Unterstützt ESD Protection (ASRock Full Spike Protection)]
• 1x PS/2 Maus oder Tastatur Anschluss
• 1x Taster zum CMOS löschen
• 1x HDMI Port
• 1x DisplayPort 1.2
• 1 x USB 3.1 Type-C Port - (10 Gb/s) (ASMedia ASM1142) - [Unterstützt ESD Protection (ASRock Full Spike Protection)]
• 1 x USB 3.1 Type-A Port[/I] (10 Gb/s) (ASMedia ASM1142) - [Unterstützt ESD Protection (ASRock Full Spike Protection)]
• 4 x USB 3.0 Ports - (Intel® Z170) - [Unterstützen ESD Protection (ASRock Full Spike Protection)]
• 1 x RJ-45 LAN Port - INTEL - mit LED's (ACT/LINK LED und SPEED LED)
• 1 x Optical SPDIF Out Port plus HD Audio Ports - (Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone)

Spezifikationen des Z170 OC Formula Mainboard - Quelle: ASRock Hompage

Spoiler

Produkt Spezifikationen

Generelles

OC Formula Kit OC Formula Power Kit
- 18 Phase CPU Power design + 2 Phase Memory Power design
- Digi Power (CPU and Memory)
- Dual-Stack MOSFET (DSM)
- Multiple Filter Cap (MFC) (Filter different noise by 3 different capacitors: DIP solid cap, POSCAP and MLCC)
- Jumbo V

OC Formula Connector Kit
- Hi-Density Power Connector (8 pin and 4 pin)
- 15μ Gold Contact (memory sockets and PCIE x16 slots)

OC Formula Cooling Kit
- 8 Layer PCB
- 4 x 2oz copper
- Heat Pipe Design

OC Formula Monitor Kit
- Multi Thermal Sensor


Einzigartige Features

ASRock USB 3.1
- ASRock USB 3.1 Type-A Port (10 Gb/s)
- ASRock USB 3.1 Type-C Port (10 Gb/s)

ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- Dual-Stack MOSFET (DSM)
- Combo Caps
- Nichicon 12K Platinum Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Matte Black PCB
- High Density Glass Fabric PCB

ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)

ASRock Full Spike Protection

ASRock Live Update & APP Shop

CPU - Supports 6th Generation Intel® Core™ i7/i5/i3/Pentium/Celeron® Processors (Socket 1151)
- Digi Power design
- 18 Power Phase design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPUs
- Supports ASRock BCLK Full-range Overclocking
- Supports ASRock Hyper BCLK Engine

Chipsatz - Intel® Z170

Arbeitsspeicher - Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- Supports DDR4 4500+(OC)*/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/ 3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200(OC)/3000(OC)/ 2933(OC)/2800(OC)/2600(OC)/2400(OC)/2133 non-ECC, un-buffered memory
- Max. capacity of system memory: 64GB**
- Supports Intel® Extreme Memory Profile (XMP) 2.0
- 15μ Gold Contact in DIMM Slots

*4500+(OC) memory frequency can only be achieved when a single memory module is installed (Single channel memory).
Please refer to Memory Support List on ASRock's website for more information.
Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
- 2 x 128Mb AMI UEFI Legal BIOS with multilingual GUI support (1 x Main BIOS and 1 x Backup BIOS)
- Supports Secure Backup UEFI Technology
- ACPI 5.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCPLL, VCCSA Voltage Multi-adjustment


Audio, Video und Netzwerk

Grafik
- Supports Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 510/530
- Pixel Shader 5.0, DirectX 12
- Max. shared memory 1792MB
- Dual graphics output: Support HDMI and DisplayPort 1.2 ports by independent display controllers
- Supports HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports DisplayPort 1.2 with max. resolution up to 4K x 2K (4096x2304) @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required)
- Supports Accelerated Media Codecs: HEVC, VP8, VP9
- Supports HDCP with HDMI and DisplayPort 1.2 Ports
- Supports Full HD 1080p Blu-ray (BD) playback with HDMI and DisplayPort 1.2 Ports

*Intel® HD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated.

**Due to chipset limitation, the Blu-ray playback of Intel® HD Graphics is only supported under Windows® 8 / 8 64-bit / 7 / 7 64-bit.

***Intel® InTru™ 3D is only supported under Windows® 8 / 8 64-bit / 7 / 7 64-bit.

Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection (ASRock Full Spike Protection)
- Supports Purity Sound™ 3
- Nichicon Fine Gold Series Audio Caps
- 115dB SNR DAC with differential amplifier
- TI NE5532 Premium Headset Amplifier (Supports up to 600 ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB isolate shielding
- Supports DTS Connect

LAN - Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel® I219V
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection (ASRock Full Spike Protection)
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE


Erweiterungsslots/Konnektivität

Steckplätze
- 4 x PCI Express 3.0 x16 Slots (PCIE1/PCIE2/PCIE4/PCIE6: single at x16 (PCIE1); dual at x8 (PCIE1) / x8 (PCIE4); triple at x8 (PCIE1) / x4 (PCIE2) / x8 (PCIE4)); quad at x8 (PCIE1) / x4 (PCIE2) / x4 (PCIE4) / x4 (PCIE6))*
- 1 x PCI Express 3.0 x1 Slot (PCIE3) (Flexible PCIe)
- 1 x PCI Express 2.0 x1 Slot (PCIE5)
- 1 x Vertical Half-size Mini-PCI Express Slot
- Supports AMD Quad CrossFireX™, 4-Way CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
- 15μ Gold Contact in VGA PCIe Slot (PCIE1 and PCIE4)

*Supports NVMe SSD as boot disks


Opslagruimte
- 6 x SATA3 6.0 Gb/s Connectors by Intel® Z170, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 14 and Intel® Smart Response Technology), NCQ, AHCI and Hot Plug
- 4 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
- 3 x SATA Express 10 Gb/s Connectors*
- 3 x Ultra M.2 Sockets, support type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

*Support to be announced
M2_1, SATA3_0, SATA3_1 and SATA_EXP0 share lanes. If either one of them is in use, the others will be disabled.
M2_2, SATA3_2, SATA3_3 and SATA_EXP1 share lanes. If either one of them is in use, the others will be disabled.
M2_3, SATA3_4, SATA3_5 and SATA_EXP2 share lanes. If either one of them is in use, the others will be disabled.

**Supports 3 x ASRock U.2 Kits
Supports NVMe SSD as boot disks

Anschluss - 1 x COM Port Header
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 2 x CPU Fan Connectors (4-pin) (Smart Fan Speed Control)
- 4 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x Thunderbolt™ 2 AIC Connector (5-pin)
- 1 x Thunderbolt™ 3 AIC Connector (10-pin)*
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection (ASRock Full Spike Protection))
- 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x Vertical Type A USB 3.0
- 1 x Dr. Debug with LED
- 1 x Power Switch with LED
- 1 x Reset Switch with LED
- V-Probe™: 1 x 7-set of onboard voltage measurement points laid
- Rapid OC Buttons: +/- buttons to adjust OC frequency
- 1 x Menu Button
- 1 x PCIe ON/OFF Switch
- 1 x Post Status Checker (PSC)
- 1 x Slow Mode Switch
- 1 x LN2 Mode Switch
- 1 x BIOS Selection Switch
- 1 x XMP Switch
- 1 x Direct Key Button

*Only one Thunderbolt™ AIC Card is supported.

ATX-Blende - 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x DisplayPort 1.2
- 1 x Optical SPDIF Out Port
- 2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x USB 3.1 Type-A Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x USB 3.1 Type-C Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection))
- 4 x USB 3.0 Ports (Intel® Z170) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Switch
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone


Sonstige Features/Verschiedenes

Software und BIOS

Software
- ASRock Formula Drive
- ASRock Disk Health Report
- ASRock Fine-Tuning V-Controller
- ASRock Timing Configurator
- ASRock USB Key
- ASRock APP Charger
- ASRock XFast LAN
- ASRock XFast RAM
- ASRock Fast Boot (Fast Boot, Restart to UEFI)*

UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock NickShih's OC Profile
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock OMG (Online Management Guard)
- ASRock UEFI System Browser
- ASRock UEFI Tech Service
- ASRock Dehumidifier
- ASRock Easy RAID Installer
- ASRock Easy Driver Installer

*These utilities can be downloaded from ASRock Live Update & APP Shop.
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
- 1 x ASRock Flexible SLI™ Bridge Connector Cable
- Quick Installation Guide, Support CD, I/O Shield
- 4 x SATA Data Cables
- 1 x WiFi Module Bracket
- 2 x Screws for WiFi Module
- 3 x Screws for M.2 Sockets

Hardware überwachung - CPU/Chassis temperature sensing
- CPU/Chassis Fan Tachometer
- CPU/Chassis Quiet Fan (Auto adjust chassis fan speed by CPU temperature)
- CPU/Chassis Fan multi-speed control
- Multi Thermal Sensor
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCSA

Formfaktor
- ATX Form Factor

Betriebssystem - Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit*

*To install Windows® 7 OS, a modified installation disk with xHCI drivers packed into the ISO file is required. Please check our User Manual for more detailed instructions.
For the updated Windows® 10 driver, please visit ASRock's website for details.

Zertifizierungen
- FCC, CE, WHQL
- ErP/EuP ready (ErP/EuP ready power supply is required)

*Achtung:
Bitte beachten Sie, dass Overclocking, inklusive dem Verändern von BIOS-Einstellungen und der Nutzung von Overclockingprogrammen von Drittherstellern, immer ein gewisses Risiko bürgt. Overclocking kann ihre Systemstabilität beeinflussen oder aber zu Schäden Ihrer Komponenten und Geräte führen. Die Ausführung geschieht auf eigene Gefahr und Kosten. Für Schäden die durch Overclocking verursachet werden sind wir nicht verantwortlich.

Die Spezifikationen können ohne vorherigen Hinweis geändert werden. Die Marken und Produktnamen sind Schutzmarken der jeweiligen Firmen. Alle Konfigurationen die von den original Spezifikationen abweichen werden nicht garantiert.

​

Einige Bilder vom ASRock Z170 OC Formula im Gehäuse.​

​

UEFI (Version L1.42C) Bilder des ASRock Z170 OC Formula - Einstellmöglichkeiten, Optionen und Features​

​

Aktuelle UEFI Versionen für das Z170 OC Formula und Z170M OC Formula Mainboard von ASRock:
*Hinweis: Diese können wie gewohnt in drei verschieden Versionen (Flash unter DOS, Windows oder Instant Flash) auf der Hompage von ASRock zum Mainboard gefunden und herunter geladen werden oder man benutzt die komfortable Online Flash Option im UEFI.

P7.60 UEFI vom 12.03.2018 (Z170M OCF) - Instant Flash Version

[UEFI P7.60 vom 12.03.2018 - Changelog]
1. Update Skylake CPU Microcode to revision C2
2. Update Kabylake CPU Microcode to revision 84. (For CPU security update)


P7.60 UEFI vom 12.03.2018 (Z170 OCF) - Instant Flash Version

[UEFI P7.60 vom 12.03.2018 - Changelog]
1. Update Skylake CPU Microcode to revision C2
2. Update Kabylake CPU Microcode to revision 84. (For CPU security update)


P7.40 UEFI vom 13.01.2017 (Z170M OCF) - Instant Flash Version

[UEFI P7.40 vom 13.01.2017 - Changelog]
1. Update Intel Microcode.
2. Improve system performance.


P7.40 UEFI vom 13.01.2017 (Z170 OCF) - Instant Flash Version

[UEFI P7.40 vom 13.01.2017 - Changelog]
1. Update Intel Microcode.
2. Improve system performance.


P7.30 UEFI vom 28.12.2016 (Z170 OCF) - Instant Flash Version

[UEFI P7.30 vom 28.12.2016 - Changelog]
1. Improve system compatibility.
2. Add Support for new CPU Generation.


P2.60 UEFI vom 02.08.2016 (Z170 OCF) - Instant Flash Version

[UEFI P2.60 vom 05.05.2016 - Changelog]
1. Improve system compatibility.


Ältere Z170 OC Formula UEFI Versionen:

Spoiler

P2.50 UEFI vom 05.05.2016 - Instant Flash Version

[UEFI P2.50 vom 05.05.2016 - Changelog]
1. Update NTFS module.
2. Support 4K native HDD.


P2.40 UEFI vom 15.03.2016 - Instant Flash Version

[UEFI P2.40 vom 15.03.2016 - Changelog]
1. Update microcode to 0x76.
2. Remove Sky OC function.


P2.10 UEFI vom 25.01.2016 - Instant Flash Version

[UEFI P2.10 vom 25.01.2016 - Changelog]
1. Update microcode to 0x74.
2. Improve DRAM compatibility.


P2.00 UEFI vom 14.01.2016 - Instant Flash Version

[UEFI P2.00 vom 14.01.2016 - Changelog]
1. Update "DDR4 OC" function.


P1.90 UEFI vom 11.11.2015 - Instant Flash Version

[UEFI P1.90 vom 11.11.2015 - Changelog]
1. Update Microcode.
2. Update RAID ROM and EFI driver.


P1.70 UEFI vom 28.10.2015 - Instant Flash Version

[UEFI P1.70 vom 28.10.2015 - Changelog]
1. Support DDR4 OC.
2. Improve DRAM module compatibility.
3. Improve PCIe compatibility.


P1.50 UEFI vom 25.09.2015 - Instant Flash Version

[UEFI P1.50 vom 25.09.2015 - Changelog]
1. Improve DRAM compatibility.
2. Improve OC function.
3. Improve Boot time.


P1.40 UEFI vom 02.09.2015 - Instant Flash Version

[UEFI P1.40 vom 02.09.2015 - Changelog]
1. Add easy mode feature.
2. Improve system compatibility.


P1.30 UEFI vom 14.08.2015 - Instant Flash Version

[UEFI P1.30 vom 14.08.2015 - Changelog]
1. First released

Z170 OC Formula Beta UEFI Version von ASRock oder Nick Shih:
*Anmerkung: Im Download ist nur die UEFI File an sich enthalten. Diese zum flashen einfach auf einen USB-Speicherstick kopieren und dann die Instant Flash Funktion im UEFI nutzen.
*Wichtig: Bitte bei den UEFI Versionen von Nick Shih den Link zum Download mit "Rechtsklick" und dann mit "Ziel speichern unter" benutzen, sonst funktioniert der Download nicht.


Beta UEFI L2.03 vom 25.01.2016

[CHANGELOG laut Nick Shih]
1. This UEFI should solve ur XTU score broken issue after 102 bclk.
But if bclk set higher than 103 in bios . This issue will still happen again.


Beta UEFI L1.92 vom 15.12.2015

[CHANGELOG laut ASRock Homepage]
1. Support Sky OC. (bei non K CPU's über BLCK)


Ältere Beta-UEFI Versionen für das Z170 OC Formula

Spoiler

Beta UEFI L1.91 vom 25.11.2015

[CHANGELOG laut ASRock Homepage]
1. Phase-in DDR4 OC (Non-Z OC).
2. New boot logo.


Beta UEFI L1.61B vom 29.10.2015

[CHANGELOG laut Nick Shih]
1. fix several Intel known bugs by Microcode update and Mei update.
2. Improve some timing training.


Beta UEFI L1.61 vom 18.10.2015

[CHANGELOG laut Nick Shih]
1. Improve some low end IC 2-4dimm compatibility


Beta UEFI L1.44c vom 08.10.2015

[CHANGELOG laut Nick Shih]
1. Add 2 new microcode for selection , default is 2D
2. Smooth some memory third timing training
3. Improve 4dimm 3200-3800 training
4. Fix some code and UI bug .


Beta UEFI L1.43G vom 22.09.2015

[CHANGELOG laut Nick Shih]
1. Add new feature: " Memory retrain on Failure "
* Memory will auto retrain if previous setting hang on 55 till the booting failure guard triggered. Can be disabled in the ram configuration page
2. Fix vcore read issue and more accurate
3. Fix lots minor bug and improve 4x DIMM compatibility


Beta UEFI L1.43V vom 18.09.2015

[CHANGELOG laut Nick Shih]
1. Fixed ODT Bug
2. Improved Memory compatibility for Samsung , Hynix and Micron Chips


Beta UEFI L1.43A vom 10.09.2015

[CHANGELOG laut Nick Shih]
1. Code flow of cpu core selection issue
2. Improve some memory auto rule
3. Improve booting failure guard rule


Beta UEFI L1.42C vom 02.09.2015

[CHANGELOG laut Nick Shih/Splave]
1. 4200~4500 XMP support hinzugefügt
2. Power Kaltstart An-Aus-An behoben
3. BIOS-Boot verbessert
5. Fix S3 (BIOS Werte, eingestellt)

*Hinweis: Das flashen von UEFI's ist immer eine Angelegenheit auf Eigenverantwortung und/oder eigenes Risiko. Die meisten Hersteller lehnen eine Garantieübernahme in Folge eines missglückten Flashvorgangs ab. Bitte Vorsicht dabei walten lassen.

Treiber und Tools Download von der ASRock Homepage zum Mainboard (Auswahlseite)

Auswahlseite für Treiber, Tools und UEFI für das Z170 OCF Mainboard

Auswahlseite für Treiber, Tools und UEFI für das Z170M OCF Mainboard


Eine Alternative Downloadquelle für aktuelle Treiber (auch Beta Versionen)
Da die Treiber auf der ASRock Hompage nicht immer auf dem neuesten Stand sind, findet ihr hier eine andere Möglichkeit zum Download der neueren Treiber für Chipsatz, Lan, Sound und so weiter.

Station-Drivers: Z170 OC Formula Hauptseite

Neue (BETA) UEFI Versionen für Mainboards verschiedener Hersteller gibt es dort übrigens auch.

Video von ASRock: Installing Windows 7 on Intel 100 Series and N3000 Series SoC.

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Kompatibles Ram, das nach Vorgabe (XMP) oder Übertaktet funktioniert beim Z170 OCF oder Z170M OCF:

Corsair Vengeance LPX-CMK16GX4M2B3000C15 : 3000 MHz-CL.15.17.17.35.2T - 1.350V : (XMP) : 2x 8GB : Keine Probleme : Test von Chemistry

Corsair Vengeance LPX schwarz-CMK32GX4M4C3000C15 : 3000 MHz-CL.15.17.17.35.2T - 1.350V : (XMP) : 4x 8GB : Keine Probleme : Test von Dulcissima

Corsair Vengeance LPX schwarz-CMK16GX4M2B3200C16 : 3200 MHz-CL.16.18.18.36.2T - 1.350V : (XMP) : 2x 8GB : Keine Probleme : Test von Chemistry

G.Skill Ripjaws4-F4-3200C16Q-16GRKD : 3200 MHz-CL.16.16.16.36.2T - 1.350V : (XMP) : 4x 4GB : Keine Probleme : Test von Punk Sods
G.Skill Ripjaws4-F4-3200C16Q-16GRKD : 3200 MHz-CL.15.16.16.30.1T - 1.350V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods
G.Skill Ripjaws4-F4-3200C16Q-16GRKD : 3333 MHz-CL.16.16.16.30.1T - 1.375V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods

G.SKill Ripjaws4-F4-3200C16D-8GRK : 3200 MHz-CL.16.16.16.36.2T - 1.350V : (XMP) : 4x 4GB : Keine Probleme : Test von Trust13
G.SKill Ripjaws4-F4-3200C16D-8GRK : 3333 MHz-CL.15.16.16.35.1T - 1.375V : (OC) : 4x 4GB : Keine Probleme : Test von Trust13

G.Skill Trident Z F4-3000C15D-16GTZB : 3000 MHz-CL.15.16.16.35.2T - 1.350V : (XMP) : 2x 8GB : Keine Probleme : Test von plagestonecold

G.Skill Trident Z F4-3600C17D-16GTZ : 3600 MHz-CL.17.18.18.38.2T - 1.350V : (XMP) : 2x 8GB : Keine Probleme : Test von Wernersen

G.Skill Trident Z F4-3600C16D-16GTZ : 3600 MHz-CL.16.16.16.36.2T - 1.350V : (XMP) : 4x 8GB : Keine Probleme : Test von Punk Sods

Kingston HyperX Predator-HX430C15PB2K4/16 : 3000 MHz-CL.15.16.16.39.2T - 1.350V : (XMP) : 4x 4GB : Keine Probleme : Test von Punk Sods
Kingston HyperX Predator-HX430C15PB2K4/16 : 3000 MHz-CL.13.14.14.30.1T - 1.350V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods
Kingston HyperX Predator-HX430C15PB2K4/16 : 3333 MHz-CL.13.16.16.28.1T - 1.475V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods

Getestete und passende CPU-Wasserkühler für das Z170 OCF oder Z170M OCF:

Alphacool NexXxoS XP³ mit LGA 1150 Halterung/Backplate : Einwandfrei : Test von Punk Sods

EK Waterblocks Supremacy Evo mit Standard Zubehör : Einwandfrei : Test von Stiefelriemenbill

Koolance 380i mit Standard Zubehör : Einwandfrei : Test von Stiefelriemenbill

Phobya UC-1 Extrem "Brass Edtion" mit LGA 1150 Halterung/Backplate : Einwandfrei : Test von Punk Sods
Phobya UC-1 Extrem mit LGA 1150 Halterung und Backplate : Einwandfrei : Test von Trust13

Thermaltake Water 2.0 Extreme Komplettsystem mit Universal-Backplate : Einwandfrei : Test von Punk Sods

Watercool Heatkiller IV pro LGA 1151 mit zugehöriger Watercool Backplate: Einwandfrei : Test von Punk Sods

Z170 OC Formula: Reviews, Previews, Problemlösungen und Übertaktungs-Hilfen:

AnandTech - ASRock Z170: OC Formula and Gaming ATX - [Preview] (Englisch)
Laptopmedia - ASRock Z170 OC Formula review – motherboard made for overclocking enthusiasts - [Review] (Englisch)
Legit Reviews - ASRock Z170 OC Formula Motherboard Review - [Review] (Englisch)
OverClocked Inside - ASRock Z170 OC Formula Intel LGA1151 Mainboard Test - [Review] (Deutsch)
Overclockers - ASRock Z170 OC Formula Motherboard Review - [Review] (Englisch)
ReviewStudio - ASRock Z170 OC Formula review – the winning formula - [Review] (Englisch)
TechPowerUp - ASRock Announces its Z170 Motherboard Series - [Preview] (Englisch)
tom's HARDWARE - ASRock Has A Z170 Motherboard For Everyone - [Preview] (Englisch)
tom's HARDWARE - ASRock Z170 OC Formula Review - [Review] (Englisch)
TweakTown - ASRock: 12 Mainboards mit Z170-Chipsatz und Sockel LGA 1151 - [Preview] (Englisch)
TweakPc - ASRock Z170 OC Formula vorgestellt - Schon drei neue OC-Weltrekorde - [Info] (Deutsch)
TweakTown - ASRock Z170 OC Formula (Intel Z170) Motherboard Review - [Review] (Englisch)
VR-Zone - ASRock Z170 OC Formula Review - [Review] (Englisch)
Xtreme Hardware - ASRock Z170 OC Formula - [Review] (Italienisch)
XtremeSystems - Official ASRock Z170 OC Formula Thread - [Infos, Tipps] (Englisch)
XtremeSystems - ASRock Z170 OC Formula review - [User Review] (Englisch)

__________________________________________________ __________________________________________________ _______________________​

Bisher von mir vorgenommene Änderungen am Z170 OC Formula Sammelthread (seit dem 02.09.2015):

Spoiler

02.09.2015 - [WIP] Sammelthread eröffnet
03.09.2015 - [WIP] Erste Vorarbeit online gestellt.
04.09.2015 - [WIP] Vorarbeit erweitert und fortgesetzt.
06.09.2015 - [WIP] Bilder vom UEFI hinzugefügt, um Download Möglichkeiten für aktuelle Treiber, Tools und UEFI ergänzt.
06.09.2015 - Kühler, Ram und Review Liste erstellt, [WIP] Status entfernt, Sammelthread fertig gestellt.
09.09.2015 - Video hinzu gefügt - Review Liste aktualisiert.
10.09.2015 - UEFI Liste aktualisiert.
18.09.2015 - Zwei Bilder hinzugefügt sowie die Review Liste aktualisiert.
19.09.2015 - Neues Beta UEFI eingetragen und Ram Liste ergänzt.
20.09.2015 - Ram und Kühler Liste aktualisiert.
26.09.2015 - Review und UEFI Liste aktualisiert.
28.09.2015 - Review Liste aktualisiert.
09.10.2015 - Neues Beta UEFI hinzugefügt.
21.10.2015 - UEFI Liste aktualisiert.
28.10.2015 - Ram Liste aktualisiert.
30.10.2015 - Neue UEFI Versionen eingetragen.
11.11.2015 - Die UEFI Liste wurde aktualisiert.
18.11.2015 - Aktualisierung der Review Liste.
02.12.2015 - UEFI Liste sowie Review Liste aktualisiert.
15.12.2015 - Neues Beta UEFI hinzu gefügt.
11.02.2016 - UEFI Liste aktualisiert - Kleine Überarbeitung des Threads.
16.03.2016 - Review Liste und UEFI Liste aktualisiert.
06.05.2016 - Neues UEFI hinzugefügt.
08.07.2016 - Review Liste aktualisiert.
17.09.2016 - Allgemeine Aktualisierung
02.01.2017 - UEFI Liste auf den aktuellen Stand gebracht.
05.01.2017 - Ram Liste aktualisiert.
15.01.2017 - UEFI Liste aktualisiert. Um Z170M OCF Support erweitert (vereinfacht).
16.01.2017 - Wasserkühler und Ram Liste aktualisiert.
01.02.2017 - Update der Ram Liste vorgenommen.
15.03.2018 - UEFI Liste aktualisiert.



[aurum]

Nein.



[swdtechnik]

Benutzt hier eigentlich irgendjemand den extra 4er NT Anschluss?

ich schon, aber was damit besser läuft frag mich nicht



[blackstar88]

Habt ihr auch das Problem beim ASRock Z170 OC Formula, dass die vorderen USB Eingänge beim Kopiervorgang dauernd abbrechen?

Ich habe die Front USB Eingänge am "USB 3_4" angeschlossen.

Ist das so richtig oder sollte man den Anschluss daneben nehmen "USB 5_4" ?

Wenn ich etwas Kopieren will mit den Hinteren USB Eingängen, gibt es keine Probleme.

Danke schon mal für eure Hilfe.



[IICARUS]

Benutzt hier eigentlich irgendjemand den extra 4er NT Anschluss?

Das ist dafür da wenn alle 4 PCI-E Slots mit einer Grafikkarte betrieben werden um mehr Spannung auf das Board zu geben.
Es gibt das selbe Mainboard als Asrock Z170M OC Formula, hier sind nur 3x PCI-E Slots für Grafikkarten vorhanden und auch nur die gewohnten 2x12v.



[Nozomu]

Kann mir jemand sagen ob sich von extreme 6 auf das OC Forumla der aufpreis sich lohnt?



[ralle_h]

Wir kennen doch deine Anforderungen/Wünsche an das Board nicht genau, woher sollen wir wissen ob es sich für dich lohnt?

Ein paar Infos wären hilfreich

Pauschal gesagt: Für 70€ Aufpreis braucht es 32 mV VCore weniger und verhält sich beim Ram OC gnädiger/entspannter. Dafür sind die PCI_E Slots anders angeordnet, was z.B. bei großer Lukü ein Problem sein kann (der CPU Kühler berührt dann u.U. direkt die GPU im ersten PCI_E Slot). Ein Ausbau der GPU ist somit sehr schwierig (ist bei mir leider auch der Fall).



[IronAge]

Jo also ich meine lohnt sich ... schon wegen der Anzahl der M.2 Slots.

Gut das Extreme7/7+ gibt es auch noch und das hat eigentlich eine bessere Ausstattung als das OC Formula.

Aber wenn es Primär um OC geht ist das Formula mit erste Wahl.



[symerac]

Habt ihr auch das Problem beim ASRock Z170 OC Formula, dass die vorderen USB Eingänge beim Kopiervorgang dauernd abbrechen?

Ich habe die Front USB Eingänge am "USB 3_4" angeschlossen.

Ist das so richtig oder sollte man den Anschluss daneben nehmen "USB 5_4" ?

Wenn ich etwas Kopieren will mit den Hinteren USB Eingängen, gibt es keine Probleme.

Danke schon mal für eure Hilfe.

Hast du es behoben?
Habe eventuell gleiches vor und bin mir unsicher ob es ein Problem von dir ist oder allgemein.



[Nozomu]

Jo also ich meine lohnt sich ... schon wegen der Anzahl der M.2 Slots.

Gut das Extreme7/7+ gibt es auch noch und das hat eigentlich eine bessere Ausstattung als das OC Formula.

Aber wenn es Primär um OC geht ist das Formula mit erste Wahl.

M.2 Slots brauch ich derzeit noch nicht, aber haben ist besser als nicht haben

Die wären?

Genau darum geht es mir, man will ja alles aus sein System herausholen.

Aber ich weiß nicht ob extreme 6/7 vlt. doch besser ist. Macht das OC echt soviel auf ein OCF aus?



[ralle_h]

Siehe mein Post, eben nochmal editiert.



[Nozomu]

Wir kennen doch deine Anforderungen/Wünsche an das Board nicht genau, woher sollen wir wissen ob es sich für dich lohnt?

Ein paar Infos wären hilfreich

Pauschal gesagt: Für 70€ Aufpreis braucht es 32 mV VCore weniger und verhält sich beim Ram OC gnädiger/entspannter. Dafür sind die PCI_E Slots anders angeordnet, was z.B. bei großer Lukü ein Problem sein kann (der CPU Kühler berührt dann u.U. direkt die GPU im ersten PCI_E Slot). Ein Ausbau der GPU ist somit sehr schwierig (ist bei mir leider auch der Fall).

Ich kenne die Chipgüte leider noch nicht, da ich noch bestellen alles muss. Ich bin leider nur unschlüssig beim Board Kauf.
Mit der großer Lukü ist wohl der Kühler gemeint oder? da könnte es wirklich dann schwer werden mit mein Dark Rock Pro 3.



[IICARUS]

Habe mir heute auch das Formular bestellt.
Wurde sogar von Altenate heute schon versendet.

Primär geht es um OC, da ich eine gute CPU erwischt habe und mit dem Köpfen schon ein gutes Ergebnis habe.
Zum anderem muss ich bei meinem jetzigem Board ständig den CPU-Kühler abnehmen wenn ich die Grafikkarte ausbauen möchte, da ich sonst an die Verrigerlung des Slots nicht dran komme.
Natürlich haben mich noch andere Eigenschaften des Board überzeugt.

Mein jetziges Board hat auch ein defekt mit den Fan Anschlüsse und muss zur Garantie ein gesendet werden.
Daher brauchte ich auch Ersatz da ich nicht ohne PC dastehen wollte.



[IICARUS]

So heute habe ich das neue Board verbaut und meine Arbeitsspeicher laufen mit 3000Mhz auch ohne Probleme.
Zwar muss ich mich noch im Uefi etwas zurecht finden, da dort einiges anders ist als auf meinem MSI Board, aber zum Teil komme ich schon gut zurecht.
Der Rest wird schon in den nächsten Tagen werden.

Finde super wie die Lüfter geregelt werden können und ich konnte auch die Grafikkarte im zweiten Slot verbauen und so muss ich nicht ständig den CPU Kühler ausbauen wenn ich an die Verriegelung der Grafikkarte dran kommen muss.
Alles läuft super mit meiner geköpften CPU und dem neuen Baord.

Erste Ergebnisse damit habe ich hier schon eingestellt: http://www.hardwareluxx.de/communit...ake-laberthread-1083336-317.html#post25039271
Die CPU hatte ich am Sonntag schon geköpft und erste Tests mit normaler WLP gemacht gehabt.
Heute habe ich meine Liquid WLP und das UHU Hochtemperatur Silikon geliefert bekommen, so dass ich auch heute meine geköpfte CPU fertig machen konnte.

Bin sehr zufrieden mit dem neuen Ergebnis und in den nächsten Tagen kann das MSI Board zurück zum Händler, da dort Fan2 und Fan3 defekt sind und nicht geregelt werden.
Sobald ich dann das Board zurück bekomme kann ich es dann verkaufen.



[blackstar88]

Hast du es behoben?
Habe eventuell gleiches vor und bin mir unsicher ob es ein Problem von dir ist oder allgemein.

Ich habe es an "USB 5_4" angeschlossen.

Jetzt läuft alles ohne Probleme.



[ralle_h]

Finde super wie die Lüfter geregelt werden können und ich konnte auch die Grafikkarte im zweiten Slot verbauen und so muss ich nicht ständig den CPU Kühler ausbauen wenn ich an die Verriegelung der Grafikkarte dran kommen muss.

Beachte die Lanes der PCI_E Slots. Der zweite dürfte iirc nur x4 sein, der dritte (PCI_E 4) hätte immerhin x8.



[IICARUS]

Alle vier PCI-E Slots haben einzeln immer x16 Lanes, dass ändert sich erst wenn mehrere Grafikkarten verbaut werden oder M.2 Karten.
Dann teilt sich dass ganze in z.B. x8 + x8 usw.

Anhang anzeigen 379457

Passt daher schon, aber ich kenne es von anderen Boards und da hättest du Recht dass die Grafikkarte nicht immer beliebig versetzt werden kann.
Das hatte ich mir auch schon zuvor angesehen, da ich ggf. vor hatte den zweiten Slot zu verwenden und habe ich daher schon vor informiert gehabt.



[ralle_h]

Ich hatte die Karte auch mal im zweiten Slot und definitiv nur x4 in Spielen, sieht man u.a. in CPU-Z.

Hatte auch messbar weniger Performance (wenn auch nur ein paar %). Lass mal 3DMark laufen und guck in die Mainboard Tab von CPU-Z.



[IICARUS]

Alles klar mache ich und melde mich dann wieder.



[aurum]

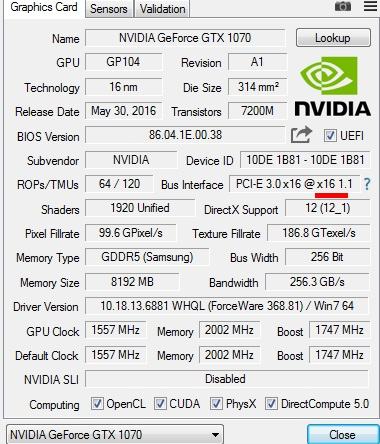

Du hast definitiv nur x4 (PCI-E 3.0 x16 @x4 1.1) ... Ich musste die schwarze Blende auf dem Mainboard demontieren, um den ersten Slot nutzen zu können. So sieht es bei mir aus:



[IICARUS]

Ja Ihr habt recht... verstehe dann nicht wieso die 4x 16x schreiben.
Habt Ihr mit den Schalter versucht was passiert wenn man diese abschaltet... ich nutze ja die anderen drei nicht.

Hab da noch eine Frage... zur Zeit beschäftige ich mich mit der Spannung und mit meinem MSI Board hatte ich eine Option Advanced Mode damit in Idle die Spannung auch herunter gesetzt wird.
Der Takt wird zwar herunter gesetzt, aber nicht die Spannung, da ich sie auf feste Spannung gesetzt habe.

Muss mal schauen wie dass bei mir mit der Grafikkarte passen wird, wird sehr eng mit meinem CPU-Kühler werden.



[ro8otron]

Mit Offset übertakten, dann geht auch die Spannung im Idle runter.



[IICARUS]

Alles klar danke.

- - - Updated - - -

So jetzt passt es.... oder auch nicht...(siehe Bild 2... Distanz zum Kühler...)





Wird fumilig wenn ich Grafikkarte und/oder Kühler ausbauen muss.

Ps... mit Offset passt es nun...



[ralle_h]

Jo, so eng sieht es bei mir auch aus. Der einzige Nachteil des OCF (nur für Lukü User), beim Extreme6 war da entspannt viel Platz ^^



[IICARUS]

Bei meinem MSI war es auch eng, aber hier ist es noch enger.
Aber geiles Logo erscheint jetzt wenn ich den Rechner starte.... Asrock/Zotac...

Ps... bei mir werden heute nur noch Links angezeigt wenn ich Bilder per Dateianhang hoch lade.
Ist es bei Euch auch so... ?



[Nozomu]

Sieht ja garnicht cool aus

Ist wenigstens die Entscheidung gefallen. Nehme das extreme6.



[IICARUS]

Hat noch gepasst, ist aber sehr eng geworden.
Ich denke ich werde irgendwann auf Wasserkühlung umsteigen.

Das Board ist für große Luftkühler nicht so gut geeignet.
Ich habe nur 2-3mm Luft dazwischen.

Hoffentlich bekomme ich den mittleren Lüfter des CPU Kühlers ausgebaut.
Denn um den CPU Kühler oder die Grafikkarte ausbauen zu können muss der raus um an die untere Querstreben dran kommen zu können.

- - - Updated - - -

Wobei ich dazu sagen muss, das ich mit dem OC Ergebnis was ich bisher erreichen konnte sehr zufrieden bin und es mir in erster Line darum geht.
Da ist mir die Optik nicht so wichtig und irgendwie bekomme ich den mittleren Lüfter schon aus gehangen.
Muss dann halt auch die Grafikkarte ausbauen sonst bekomme ich diesen nicht mehr ein gehangen.



[sonny2]

Deswegen gibt es den NH-D15S ;-)



[IICARUS]

Der wird aber wenn ich ihn in die selbe Richtung montieren nicht kleiner sein.
Außerdem wenn ich da Geld ausgebe dann nur für eine Custom WakÜ die bei mir ehe schon im Kopf herum schwirrte...

Im Übrigem sieht es so aus:

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen



[aurum]

Ich habe meinen Kühler um 90° gedreht ... Dadurch hat man etwas mehr Platz und kann auch die Lüfter noch bequem demontieren.



[IICARUS]

Ja gut, aber das ist nichts für mich, da ich eine gute Kühlung mit zwei Lüfter haben möchte.
Außerdem finde ich es nicht gut die warme Luft der Grafikkarte ansaugen zu müssen.

Aber so geht es bei mir auch, muss halt dann die Grafikkarte mit ausbauen damit ich den mittleren Lüfter wieder einhängen kann.
Die Grafikkarte bekomme ich ohne Probleme dann wieder eingesteckt.

Mir geht es um gute Kühlung und mit 4,5 Ghz komme ich mit voller Drehzahl noch nicht mal auf 60 Grad.

Anhang anzeigen 379492
