[Sammelthread] ASRock Z170 OC Formula (Intel Z170 Chipsatz)

ASRock Z170 OC Formula + Z170M OC Formula (Intel Z170 Chipsatz)


ASRock Incorporation entstand im Jahre 2002 im Zuge der Ausgliederung des ASUSTeK Computer Inc. Tochterunternehmen PEGATRON. Von ASRock werden hauptsächlich Mainboards für den OEM- und Endkundenbereich, aber auch Laptops und HTPC Geräte mit INTEL oder NVIDIA Chipsatz für den Einsatz im Multimedia Bereich produziert. Zur Produktpalette gehören weiterhin DVR Geräte, die zum Beispiel zur Überwachung von Geschäftsräumen eingesetzt werden können.

ASRock's geschäftliche Strategie zielt seit einiger Zeit augenscheinlich darauf ab, nicht nur im Mainboard Segment, sondern auch mit Note- und Netbooks im Low Entry bis zum High End Bereich eine Konkurrenzfähigkeit mit den anderen großen Herstellern anzustreben. Wurde ASRock in seinen Anfangsjahren nur als Hersteller für preiswerte Produkte angesehen, hat sich die Firma inzwischen aber speziell durch die Produktion von gut ausgestatteten Mainboards für den Consumer bis zum High-End Bereich einen guten Namen gemacht.

In den letzten Jahren ist ASRock im Bereich der Mainboard Hersteller zum drittgrößten auf der Welt aufgestiegen und hat so bekannte Marken wie MSI oder ECS hinter sich gelassen. Der Hauptsitz von ASRock befindet sich in Taipeh, weitere Niederlassungen des Unternehmen gibt es in den USA und den Niederlanden. Die Niederlassung in den Niederlanden hat bei der Abwicklung von RMA Vorgängen direkt über den Hersteller inzwischen einen sehr guten Ruf erlangt. Der Support und die Kulanz gegenüber den Endkunden ist mehr wie Vorbildlich. Dies hat auch schon die ASRock RMA Abteilung in den Niederlanden mehrfach gegenüber HardwareLuxx Mitgliedern bestätigt.​



Das Z170 OC Formula ist mittlerweile ASRock's fünftes reinrassiges Overclocking Mainboard im ATX Format mit umfangreichen Tuning Optionen, diesaml in der Variante für Skylake CPU's b.z.w. LGA 1151. Entwickelt wurde das Mainboard wieder mal mit Unterstützung von Nick Shih, dessen Name und Overclocking Ergebnisse in der Oc-Szene sehr bekannt sind. Wieder gibt es wie schon gewohnt eine kräftig ausgebaute Spannungsversorgung mit insgesamt 18 Phasen oder das Formula Power Kit. Das UEFI wurde sei den Z77 OC Formula Zeiten mehrfach überarbeitet und besitzt wieder einen sehr umfangreichen Overclocking Abschnitt. Neu ist diesmal unter anderem eine Übersichtsseite namens "EZ Mode", wo alle relevanten Werte übersichtlich zusammengefasst angezeigt werden. Mit den auch weiterhin enthaltenden Overclocking Profilen von Nick Shih ist es sogar Laien möglich, einfach und schnell zu Übertakten. Profil auswählen, bestätigen und fertig. Für Profis mögen die in den Profilen verwendeten Spannungswerte allerdings etwas zu großzügig ausgelegt erscheinen, dafür sind diese aber auch in schwierigen Fällen brauchbar. Natürlich unterstützt das ASRock Z170 OC Formula auch den Multi GPU Betrieb von ATI oder NVIDIA Grafikarten, SATA 3 , USB 3.1 und wie inzwischen gewohnt ist wieder mal eine sehr gute Soundlösung verbaut. Genaueres dazu könnt ihr hier im Sammelthread unter "Produkt Spezifikationen laut ASRock Hompage" oder auf der ASRock Homepage - Z170 OC Formula nachlesen.​



<[Preisvergleich]>-=-<[Produktseite]>-=-<[Handbücher]>-=-<[Speicher-Support-Liste]>-=-<[CPU-Support-Liste]>-=-<[FAQ]>




Das Rear Panel (ATX Blende) - Anschlussmöglichkeiten
  • 2x USB 2.0 Anschluss - [Unterstützt ESD Protection (ASRock Full Spike Protection)]
  • 1x PS/2 Maus oder Tastatur Anschluss
  • 1x Taster zum CMOS löschen
  • 1x HDMI Port
  • 1x DisplayPort 1.2
  • 1 x USB 3.1 Type-C Port - (10 Gb/s) (ASMedia ASM1142) - [Unterstützt ESD Protection (ASRock Full Spike Protection)]
  • 1 x USB 3.1 Type-A Port[/I] (10 Gb/s) (ASMedia ASM1142) - [Unterstützt ESD Protection (ASRock Full Spike Protection)]
  • 4 x USB 3.0 Ports - (Intel® Z170) - [Unterstützen ESD Protection (ASRock Full Spike Protection)]
  • 1 x RJ-45 LAN Port - INTEL - mit LED's (ACT/LINK LED und SPEED LED)
  • 1 x Optical SPDIF Out Port plus HD Audio Ports - (Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone)


Spezifikationen des Z170 OC Formula Mainboard - Quelle: ASRock Hompage
Produkt Spezifikationen

Generelles

OC Formula Kit OC Formula Power Kit
- 18 Phase CPU Power design + 2 Phase Memory Power design
- Digi Power (CPU and Memory)
- Dual-Stack MOSFET (DSM)
- Multiple Filter Cap (MFC) (Filter different noise by 3 different capacitors: DIP solid cap, POSCAP and MLCC)
- Jumbo V

OC Formula Connector Kit
- Hi-Density Power Connector (8 pin and 4 pin)
- 15μ Gold Contact (memory sockets and PCIE x16 slots)

OC Formula Cooling Kit
- 8 Layer PCB
- 4 x 2oz copper
- Heat Pipe Design

OC Formula Monitor Kit
- Multi Thermal Sensor


Einzigartige Features

ASRock USB 3.1
- ASRock USB 3.1 Type-A Port (10 Gb/s)
- ASRock USB 3.1 Type-C Port (10 Gb/s)

ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- Dual-Stack MOSFET (DSM)
- Combo Caps
- Nichicon 12K Platinum Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Matte Black PCB
- High Density Glass Fabric PCB

ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)

ASRock Full Spike Protection

ASRock Live Update & APP Shop

CPU - Supports 6th Generation Intel® Core™ i7/i5/i3/Pentium/Celeron® Processors (Socket 1151)
- Digi Power design
- 18 Power Phase design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPUs
- Supports ASRock BCLK Full-range Overclocking
- Supports ASRock Hyper BCLK Engine

Chipsatz - Intel® Z170

Arbeitsspeicher - Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- Supports DDR4 4500+(OC)*/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/ 3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200(OC)/3000(OC)/ 2933(OC)/2800(OC)/2600(OC)/2400(OC)/2133 non-ECC, un-buffered memory
- Max. capacity of system memory: 64GB**
- Supports Intel® Extreme Memory Profile (XMP) 2.0
- 15μ Gold Contact in DIMM Slots

*4500+(OC) memory frequency can only be achieved when a single memory module is installed (Single channel memory).
Please refer to Memory Support List on ASRock's website for more information.
Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.


BIOS
- 2 x 128Mb AMI UEFI Legal BIOS with multilingual GUI support (1 x Main BIOS and 1 x Backup BIOS)
- Supports Secure Backup UEFI Technology
- ACPI 5.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCPLL, VCCSA Voltage Multi-adjustment


Audio, Video und Netzwerk

Grafik
- Supports Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 510/530
- Pixel Shader 5.0, DirectX 12
- Max. shared memory 1792MB
- Dual graphics output: Support HDMI and DisplayPort 1.2 ports by independent display controllers
- Supports HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports DisplayPort 1.2 with max. resolution up to 4K x 2K (4096x2304) @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required)
- Supports Accelerated Media Codecs: HEVC, VP8, VP9
- Supports HDCP with HDMI and DisplayPort 1.2 Ports
- Supports Full HD 1080p Blu-ray (BD) playback with HDMI and DisplayPort 1.2 Ports

*Intel® HD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated.

**Due to chipset limitation, the Blu-ray playback of Intel® HD Graphics is only supported under Windows® 8 / 8 64-bit / 7 / 7 64-bit.

***Intel® InTru™ 3D is only supported under Windows® 8 / 8 64-bit / 7 / 7 64-bit.

Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection (ASRock Full Spike Protection)
- Supports Purity Sound™ 3
- Nichicon Fine Gold Series Audio Caps
- 115dB SNR DAC with differential amplifier
- TI NE5532 Premium Headset Amplifier (Supports up to 600 ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB isolate shielding
- Supports DTS Connect

LAN - Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel® I219V
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection (ASRock Full Spike Protection)
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE


Erweiterungsslots/Konnektivität

Steckplätze
- 4 x PCI Express 3.0 x16 Slots (PCIE1/PCIE2/PCIE4/PCIE6: single at x16 (PCIE1); dual at x8 (PCIE1) / x8 (PCIE4); triple at x8 (PCIE1) / x4 (PCIE2) / x8 (PCIE4)); quad at x8 (PCIE1) / x4 (PCIE2) / x4 (PCIE4) / x4 (PCIE6))*
- 1 x PCI Express 3.0 x1 Slot (PCIE3) (Flexible PCIe)
- 1 x PCI Express 2.0 x1 Slot (PCIE5)
- 1 x Vertical Half-size Mini-PCI Express Slot
- Supports AMD Quad CrossFireX™, 4-Way CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
- 15μ Gold Contact in VGA PCIe Slot (PCIE1 and PCIE4)

*Supports NVMe SSD as boot disks


Opslagruimte
- 6 x SATA3 6.0 Gb/s Connectors by Intel® Z170, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 14 and Intel® Smart Response Technology), NCQ, AHCI and Hot Plug
- 4 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
- 3 x SATA Express 10 Gb/s Connectors*
- 3 x Ultra M.2 Sockets, support type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

*Support to be announced
M2_1, SATA3_0, SATA3_1 and SATA_EXP0 share lanes. If either one of them is in use, the others will be disabled.
M2_2, SATA3_2, SATA3_3 and SATA_EXP1 share lanes. If either one of them is in use, the others will be disabled.
M2_3, SATA3_4, SATA3_5 and SATA_EXP2 share lanes. If either one of them is in use, the others will be disabled.

**Supports 3 x ASRock U.2 Kits
Supports NVMe SSD as boot disks

Anschluss - 1 x COM Port Header
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 2 x CPU Fan Connectors (4-pin) (Smart Fan Speed Control)
- 4 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x Thunderbolt™ 2 AIC Connector (5-pin)
- 1 x Thunderbolt™ 3 AIC Connector (10-pin)*
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection (ASRock Full Spike Protection))
- 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x Vertical Type A USB 3.0
- 1 x Dr. Debug with LED
- 1 x Power Switch with LED
- 1 x Reset Switch with LED
- V-Probe™: 1 x 7-set of onboard voltage measurement points laid
- Rapid OC Buttons: +/- buttons to adjust OC frequency
- 1 x Menu Button
- 1 x PCIe ON/OFF Switch
- 1 x Post Status Checker (PSC)
- 1 x Slow Mode Switch
- 1 x LN2 Mode Switch
- 1 x BIOS Selection Switch
- 1 x XMP Switch
- 1 x Direct Key Button

*Only one Thunderbolt™ AIC Card is supported.

ATX-Blende - 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x DisplayPort 1.2
- 1 x Optical SPDIF Out Port
- 2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x USB 3.1 Type-A Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x USB 3.1 Type-C Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection))
- 4 x USB 3.0 Ports (Intel® Z170) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Switch
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone


Sonstige Features/Verschiedenes

Software und BIOS

Software
- ASRock Formula Drive
- ASRock Disk Health Report
- ASRock Fine-Tuning V-Controller
- ASRock Timing Configurator
- ASRock USB Key
- ASRock APP Charger
- ASRock XFast LAN
- ASRock XFast RAM
- ASRock Fast Boot (Fast Boot, Restart to UEFI)*

UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock NickShih's OC Profile
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock OMG (Online Management Guard)
- ASRock UEFI System Browser
- ASRock UEFI Tech Service
- ASRock Dehumidifier
- ASRock Easy RAID Installer
- ASRock Easy Driver Installer

*These utilities can be downloaded from ASRock Live Update & APP Shop.
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
- 1 x ASRock Flexible SLI™ Bridge Connector Cable
- Quick Installation Guide, Support CD, I/O Shield
- 4 x SATA Data Cables
- 1 x WiFi Module Bracket
- 2 x Screws for WiFi Module
- 3 x Screws for M.2 Sockets

Hardware überwachung - CPU/Chassis temperature sensing
- CPU/Chassis Fan Tachometer
- CPU/Chassis Quiet Fan (Auto adjust chassis fan speed by CPU temperature)
- CPU/Chassis Fan multi-speed control
- Multi Thermal Sensor
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCSA

Formfaktor
- ATX Form Factor

Betriebssystem - Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit*

*To install Windows® 7 OS, a modified installation disk with xHCI drivers packed into the ISO file is required. Please check our User Manual for more detailed instructions.
For the updated Windows® 10 driver, please visit ASRock's website for details.

Zertifizierungen
- FCC, CE, WHQL
- ErP/EuP ready (ErP/EuP ready power supply is required)

*Achtung:
Bitte beachten Sie, dass Overclocking, inklusive dem Verändern von BIOS-Einstellungen und der Nutzung von Overclockingprogrammen von Drittherstellern, immer ein gewisses Risiko bürgt. Overclocking kann ihre Systemstabilität beeinflussen oder aber zu Schäden Ihrer Komponenten und Geräte führen. Die Ausführung geschieht auf eigene Gefahr und Kosten. Für Schäden die durch Overclocking verursachet werden sind wir nicht verantwortlich.

Die Spezifikationen können ohne vorherigen Hinweis geändert werden. Die Marken und Produktnamen sind Schutzmarken der jeweiligen Firmen. Alle Konfigurationen die von den original Spezifikationen abweichen werden nicht garantiert.
Einige Bilder vom ASRock Z170 OC Formula im Gehäuse.



UEFI (Version L1.42C) Bilder des ASRock Z170 OC Formula - Einstellmöglichkeiten, Optionen und Features



Aktuelle UEFI Versionen für das Z170 OC Formula und Z170M OC Formula Mainboard von ASRock:
*Hinweis: Diese können wie gewohnt in drei verschieden Versionen (Flash unter DOS, Windows oder Instant Flash) auf der Hompage von ASRock zum Mainboard gefunden und herunter geladen werden oder man benutzt die komfortable Online Flash Option im UEFI.

P7.60 UEFI vom 12.03.2018 (Z170M OCF) - Instant Flash Version

[UEFI P7.60 vom 12.03.2018 - Changelog]
1. Update Skylake CPU Microcode to revision C2
2. Update Kabylake CPU Microcode to revision 84. (For CPU security update)


P7.60 UEFI vom 12.03.2018 (Z170 OCF) - Instant Flash Version

[UEFI P7.60 vom 12.03.2018 - Changelog]
1. Update Skylake CPU Microcode to revision C2
2. Update Kabylake CPU Microcode to revision 84. (For CPU security update)


P7.40 UEFI vom 13.01.2017 (Z170M OCF) - Instant Flash Version

[UEFI P7.40 vom 13.01.2017 - Changelog]
1. Update Intel Microcode.
2. Improve system performance.


P7.40 UEFI vom 13.01.2017 (Z170 OCF) - Instant Flash Version

[UEFI P7.40 vom 13.01.2017 - Changelog]
1. Update Intel Microcode.
2. Improve system performance.


P7.30 UEFI vom 28.12.2016 (Z170 OCF) - Instant Flash Version

[UEFI P7.30 vom 28.12.2016 - Changelog]
1. Improve system compatibility.
2. Add Support for new CPU Generation.


P2.60 UEFI vom 02.08.2016 (Z170 OCF) - Instant Flash Version

[UEFI P2.60 vom 05.05.2016 - Changelog]
1. Improve system compatibility.


Ältere Z170 OC Formula UEFI Versionen:
P2.50 UEFI vom 05.05.2016 - Instant Flash Version

[UEFI P2.50 vom 05.05.2016 - Changelog]
1. Update NTFS module.
2. Support 4K native HDD.


P2.40 UEFI vom 15.03.2016 - Instant Flash Version

[UEFI P2.40 vom 15.03.2016 - Changelog]
1. Update microcode to 0x76.
2. Remove Sky OC function.


P2.10 UEFI vom 25.01.2016 - Instant Flash Version

[UEFI P2.10 vom 25.01.2016 - Changelog]
1. Update microcode to 0x74.
2. Improve DRAM compatibility.


P2.00 UEFI vom 14.01.2016 - Instant Flash Version

[UEFI P2.00 vom 14.01.2016 - Changelog]
1. Update "DDR4 OC" function.


P1.90 UEFI vom 11.11.2015 - Instant Flash Version

[UEFI P1.90 vom 11.11.2015 - Changelog]
1. Update Microcode.
2. Update RAID ROM and EFI driver.


P1.70 UEFI vom 28.10.2015 - Instant Flash Version

[UEFI P1.70 vom 28.10.2015 - Changelog]
1. Support DDR4 OC.
2. Improve DRAM module compatibility.
3. Improve PCIe compatibility.


P1.50 UEFI vom 25.09.2015 - Instant Flash Version

[UEFI P1.50 vom 25.09.2015 - Changelog]
1. Improve DRAM compatibility.
2. Improve OC function.
3. Improve Boot time.


P1.40 UEFI vom 02.09.2015 - Instant Flash Version

[UEFI P1.40 vom 02.09.2015 - Changelog]
1. Add easy mode feature.
2. Improve system compatibility.


P1.30 UEFI vom 14.08.2015 - Instant Flash Version

[UEFI P1.30 vom 14.08.2015 - Changelog]
1. First released


Z170 OC Formula Beta UEFI Version von ASRock oder Nick Shih:
*Anmerkung: Im Download ist nur die UEFI File an sich enthalten. Diese zum flashen einfach auf einen USB-Speicherstick kopieren und dann die Instant Flash Funktion im UEFI nutzen.
*Wichtig: Bitte bei den UEFI Versionen von Nick Shih den Link zum Download mit "Rechtsklick" und dann mit "Ziel speichern unter" benutzen, sonst funktioniert der Download nicht.


Beta UEFI L2.03 vom 25.01.2016

[CHANGELOG laut Nick Shih]
1. This UEFI should solve ur XTU score broken issue after 102 bclk.
But if bclk set higher than 103 in bios . This issue will still happen again.


Beta UEFI L1.92 vom 15.12.2015

[CHANGELOG laut ASRock Homepage]
1. Support Sky OC. (bei non K CPU's über BLCK)


Ältere Beta-UEFI Versionen für das Z170 OC Formula
Beta UEFI L1.91 vom 25.11.2015

[CHANGELOG laut ASRock Homepage]
1. Phase-in DDR4 OC (Non-Z OC).
2. New boot logo.


Beta UEFI L1.61B vom 29.10.2015

[CHANGELOG laut Nick Shih]
1. fix several Intel known bugs by Microcode update and Mei update.
2. Improve some timing training.


Beta UEFI L1.61 vom 18.10.2015

[CHANGELOG laut Nick Shih]
1. Improve some low end IC 2-4dimm compatibility


Beta UEFI L1.44c vom 08.10.2015

[CHANGELOG laut Nick Shih]
1. Add 2 new microcode for selection , default is 2D
2. Smooth some memory third timing training
3. Improve 4dimm 3200-3800 training
4. Fix some code and UI bug .


Beta UEFI L1.43G vom 22.09.2015

[CHANGELOG laut Nick Shih]
1. Add new feature: " Memory retrain on Failure "
* Memory will auto retrain if previous setting hang on 55 till the booting failure guard triggered. Can be disabled in the ram configuration page
2. Fix vcore read issue and more accurate
3. Fix lots minor bug and improve 4x DIMM compatibility


Beta UEFI L1.43V vom 18.09.2015

[CHANGELOG laut Nick Shih]
1. Fixed ODT Bug
2. Improved Memory compatibility for Samsung , Hynix and Micron Chips


Beta UEFI L1.43A vom 10.09.2015

[CHANGELOG laut Nick Shih]
1. Code flow of cpu core selection issue
2. Improve some memory auto rule
3. Improve booting failure guard rule


Beta UEFI L1.42C vom 02.09.2015

[CHANGELOG laut Nick Shih/Splave]
1. 4200~4500 XMP support hinzugefügt
2. Power Kaltstart An-Aus-An behoben
3. BIOS-Boot verbessert
5. Fix S3 (BIOS Werte, eingestellt)


*Hinweis: Das flashen von UEFI's ist immer eine Angelegenheit auf Eigenverantwortung und/oder eigenes Risiko. Die meisten Hersteller lehnen eine Garantieübernahme in Folge eines missglückten Flashvorgangs ab. Bitte Vorsicht dabei walten lassen.


Treiber und Tools Download von der ASRock Homepage zum Mainboard (Auswahlseite)

Auswahlseite für Treiber, Tools und UEFI für das Z170 OCF Mainboard

Auswahlseite für Treiber, Tools und UEFI für das Z170M OCF Mainboard


Eine Alternative Downloadquelle für aktuelle Treiber (auch Beta Versionen)
Da die Treiber auf der ASRock Hompage nicht immer auf dem neuesten Stand sind, findet ihr hier eine andere Möglichkeit zum Download der neueren Treiber für Chipsatz, Lan, Sound und so weiter.

Station-Drivers: Z170 OC Formula Hauptseite

Neue (BETA) UEFI Versionen für Mainboards verschiedener Hersteller gibt es dort übrigens auch.


Video von ASRock: Installing Windows 7 on Intel 100 Series and N3000 Series SoC.



Kompatibles Ram, das nach Vorgabe (XMP) oder Übertaktet funktioniert beim Z170 OCF oder Z170M OCF:

Corsair Vengeance LPX-CMK16GX4M2B3000C15 : 3000 MHz-CL.15.17.17.35.2T - 1.350V : (XMP) : 2x 8GB : Keine Probleme : Test von Chemistry

Corsair Vengeance LPX schwarz-CMK32GX4M4C3000C15 : 3000 MHz-CL.15.17.17.35.2T - 1.350V : (XMP) : 4x 8GB : Keine Probleme : Test von Dulcissima

Corsair Vengeance LPX schwarz-CMK16GX4M2B3200C16 : 3200 MHz-CL.16.18.18.36.2T - 1.350V : (XMP) : 2x 8GB : Keine Probleme : Test von Chemistry

G.Skill Ripjaws4-F4-3200C16Q-16GRKD : 3200 MHz-CL.16.16.16.36.2T - 1.350V : (XMP) : 4x 4GB : Keine Probleme : Test von Punk Sods
G.Skill Ripjaws4-F4-3200C16Q-16GRKD : 3200 MHz-CL.15.16.16.30.1T - 1.350V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods
G.Skill Ripjaws4-F4-3200C16Q-16GRKD : 3333 MHz-CL.16.16.16.30.1T - 1.375V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods

G.SKill Ripjaws4-F4-3200C16D-8GRK : 3200 MHz-CL.16.16.16.36.2T - 1.350V : (XMP) : 4x 4GB : Keine Probleme : Test von Trust13
G.SKill Ripjaws4-F4-3200C16D-8GRK : 3333 MHz-CL.15.16.16.35.1T - 1.375V : (OC) : 4x 4GB : Keine Probleme : Test von Trust13

G.Skill Trident Z F4-3000C15D-16GTZB : 3000 MHz-CL.15.16.16.35.2T - 1.350V : (XMP) : 2x 8GB : Keine Probleme : Test von plagestonecold

G.Skill Trident Z F4-3600C17D-16GTZ : 3600 MHz-CL.17.18.18.38.2T - 1.350V : (XMP) : 2x 8GB : Keine Probleme : Test von Wernersen

G.Skill Trident Z F4-3600C16D-16GTZ : 3600 MHz-CL.16.16.16.36.2T - 1.350V : (XMP) : 4x 8GB : Keine Probleme : Test von Punk Sods

Kingston HyperX Predator-HX430C15PB2K4/16 : 3000 MHz-CL.15.16.16.39.2T - 1.350V : (XMP) : 4x 4GB : Keine Probleme : Test von Punk Sods
Kingston HyperX Predator-HX430C15PB2K4/16 : 3000 MHz-CL.13.14.14.30.1T - 1.350V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods
Kingston HyperX Predator-HX430C15PB2K4/16 : 3333 MHz-CL.13.16.16.28.1T - 1.475V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods


Getestete und passende CPU-Wasserkühler für das Z170 OCF oder Z170M OCF:

Alphacool NexXxoS XP³ mit LGA 1150 Halterung/Backplate : Einwandfrei : Test von Punk Sods

EK Waterblocks Supremacy Evo mit Standard Zubehör : Einwandfrei : Test von Stiefelriemenbill

Koolance 380i mit Standard Zubehör : Einwandfrei : Test von Stiefelriemenbill

Phobya UC-1 Extrem "Brass Edtion" mit LGA 1150 Halterung/Backplate : Einwandfrei : Test von Punk Sods
Phobya UC-1 Extrem mit LGA 1150 Halterung und Backplate : Einwandfrei : Test von Trust13

Thermaltake Water 2.0 Extreme Komplettsystem mit Universal-Backplate : Einwandfrei : Test von Punk Sods

Watercool Heatkiller IV pro LGA 1151 mit zugehöriger Watercool Backplate: Einwandfrei : Test von Punk Sods



__________________________________________________ __________________________________________________ _______________________

Bisher von mir vorgenommene Änderungen am Z170 OC Formula Sammelthread (seit dem 02.09.2015):
02.09.2015 - [WIP] Sammelthread eröffnet
03.09.2015 - [WIP] Erste Vorarbeit online gestellt.
04.09.2015 - [WIP] Vorarbeit erweitert und fortgesetzt.
06.09.2015 - [WIP] Bilder vom UEFI hinzugefügt, um Download Möglichkeiten für aktuelle Treiber, Tools und UEFI ergänzt.
06.09.2015 - Kühler, Ram und Review Liste erstellt, [WIP] Status entfernt, Sammelthread fertig gestellt.
09.09.2015 - Video hinzu gefügt - Review Liste aktualisiert.
10.09.2015 - UEFI Liste aktualisiert.
18.09.2015 - Zwei Bilder hinzugefügt sowie die Review Liste aktualisiert.
19.09.2015 - Neues Beta UEFI eingetragen und Ram Liste ergänzt.
20.09.2015 - Ram und Kühler Liste aktualisiert.
26.09.2015 - Review und UEFI Liste aktualisiert.
28.09.2015 - Review Liste aktualisiert.
09.10.2015 - Neues Beta UEFI hinzugefügt.
21.10.2015 - UEFI Liste aktualisiert.
28.10.2015 - Ram Liste aktualisiert.
30.10.2015 - Neue UEFI Versionen eingetragen.
11.11.2015 - Die UEFI Liste wurde aktualisiert.
18.11.2015 - Aktualisierung der Review Liste.
02.12.2015 - UEFI Liste sowie Review Liste aktualisiert.
15.12.2015 - Neues Beta UEFI hinzu gefügt.
11.02.2016 - UEFI Liste aktualisiert - Kleine Überarbeitung des Threads.
16.03.2016 - Review Liste und UEFI Liste aktualisiert.
06.05.2016 - Neues UEFI hinzugefügt.
08.07.2016 - Review Liste aktualisiert.
17.09.2016 - Allgemeine Aktualisierung
02.01.2017 - UEFI Liste auf den aktuellen Stand gebracht.
05.01.2017 - Ram Liste aktualisiert.
15.01.2017 - UEFI Liste aktualisiert. Um Z170M OCF Support erweitert (vereinfacht).
16.01.2017 - Wasserkühler und Ram Liste aktualisiert.
01.02.2017 - Update der Ram Liste vorgenommen.
15.03.2018 - UEFI Liste aktualisiert.

Zuletzt bearbeitet:

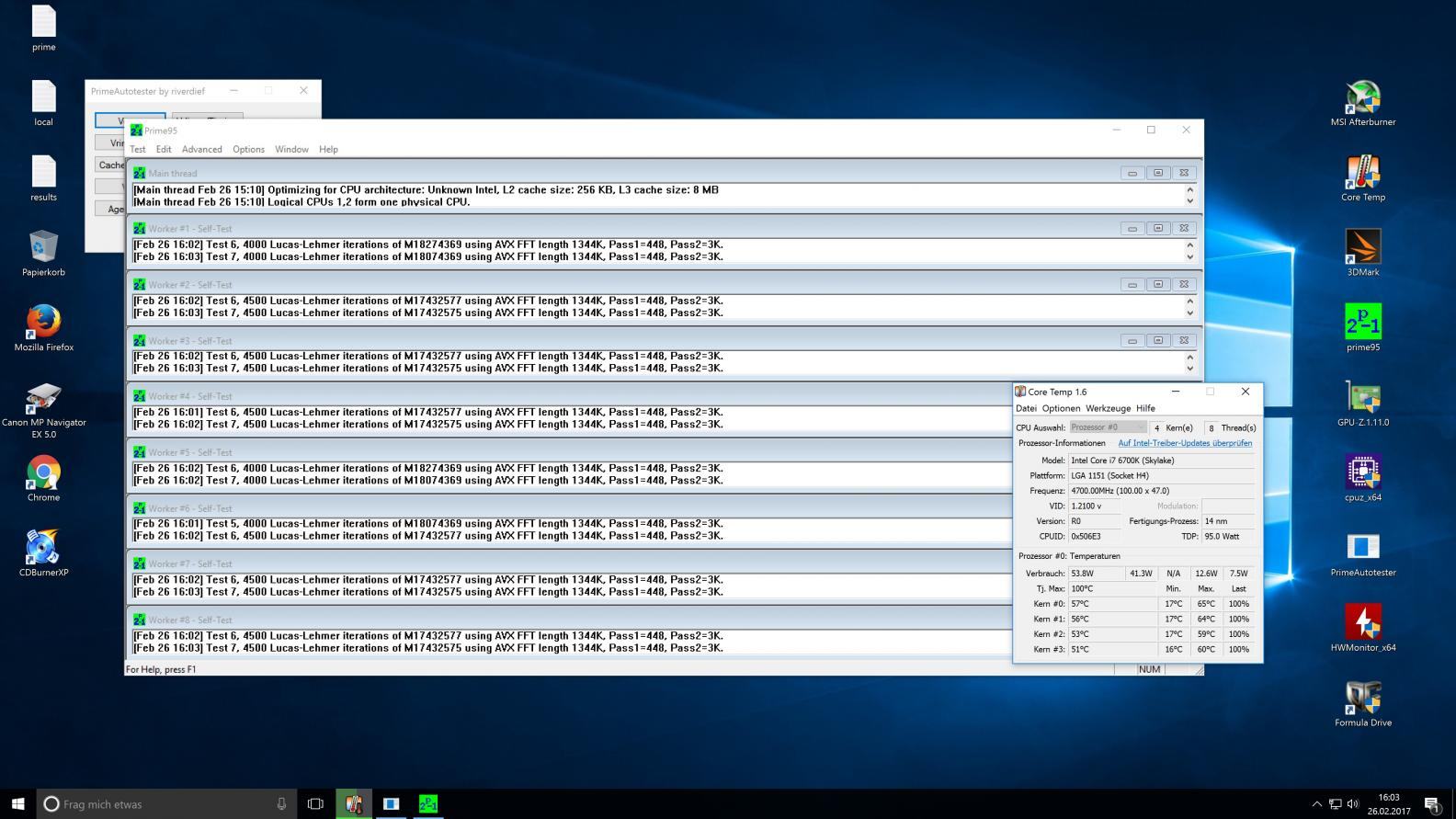

Sind das normale Temperaturen in Prime 95 (1344) nach 1 Stunde?

Prime 95 nach 1 Stunde.jpg

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Die Temperaturen sind für Luft gut, aber 1344k sagt noch weder was aus ob das System stabil laufen wird und die Temperaturen können mit dem Custom Run noch etwas höher ansteigen.
Zumindest sind die Temperaturen unbedenklich. :)

Die Temperaturen sind für Luft gut, aber 1344k sagt noch weder was aus ob das System stabil laufen wird und die Temperaturen können mit dem Custom Run noch etwas höher ansteigen.
Zumindest sind die Temperaturen unbedenklich. :)

Danke Iicarus, der höchste Stabiltitästest bei Prime 95 war doch 13K oder?

18 und 21K beanspruchen die CPU am stärksten

Ich habe den Prime Test mit 18K gemacht, die Werte scheinen doch ok zu sein oder?

Habe gestern den Noctua CPU Kühler und die Grafikkarte vom Staub befreit, wollte nur sicher gehen ob alles in Ordnung ist.

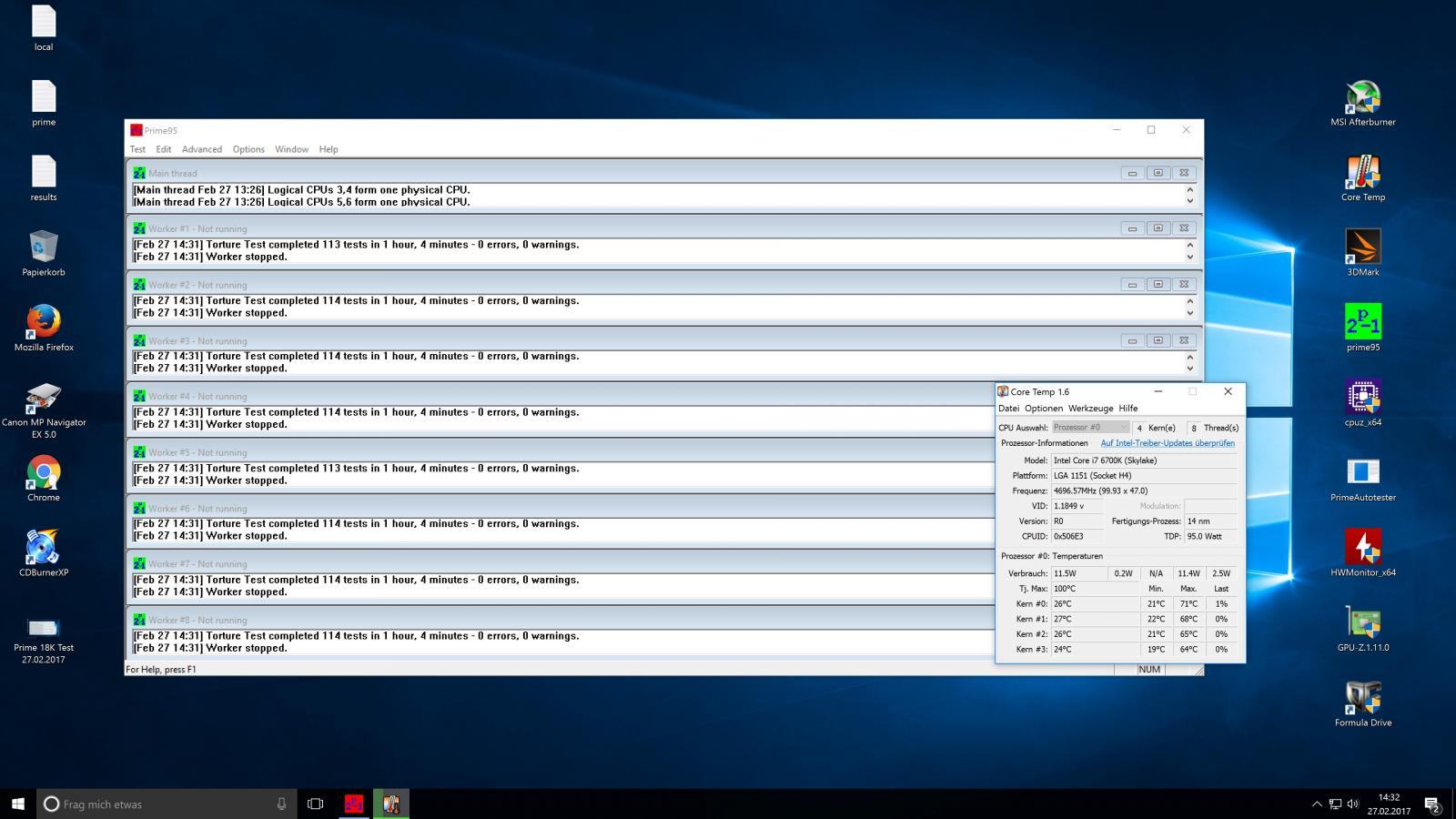

Prime 18K Test 27.02.2017.jpg


Prime 18K Test 2 27.02.2017.jpg

Hat jemand mit diesem Board auch mit einer WaKü die Spannungswandler gekühlt? Fall ja welche Komponente habt ihr da verbaut.
Habe mir ja auch eine WaKü verbaut und da denkt man auch an so was... :d

Mir ist aber bekannt dass Spannungswandler und Chipsatz nicht zwangsläufig mit gekühlt werden müssen.
Bin aber neu in diesem Gebiet, daher interessiert mich halt ob jemand bei diesem Board auch schon was mit Wasser mit gekühlt hat.

- - - Updated - - -

@blackstar88
Sieht soweit gut aus.
Für mich wären diese Temperaturen nur für Testzwecke gut.

Wobei diese Temperaturen nur mit Prime95 anliegen.

Hab da mal eine frage....

Und zwar bin ich mir wegen den M2 Ultra anschlüssen nicht ganz schüssig, das bord hat ja 3 oder 4 so jetz will ich mir ne PCIE M2 zulegen weil die richtig fett Datenübertragungen schaffen (Theoretisch!) und nicht bei 550ca begrenzt sind.
Jetz lese ich diese artickel der zwar für ein Z97 Chipsatz ist > ASRock bindet M.2-SSDs per PCI-Express 3.0 an - Hardwareluxx
Ist das jetz beim Z170 auch so? wenn ich eine M2 nutze die den "Ultra" port nutz das meine GPU nicht mehr mit 16 lanes angebunden ist ? oder war das nur beim Z97 Chipsatz so? ich hab eine 6700k fals das relevant ist.

danke und gruß

Zuletzt bearbeitet:
bei der verwendungen von 2x m2. splittet sich die lanes doch auf 2x auf statt 4x bei einer ? wenn dem so ist ist 2x immer noch schneller als sata ?

verwendet wird nur eine graka thx

Zuletzt bearbeitet:
ahh geil!

Und wie läuft das dann mit wenn man eine PCIE M2 SSD verbaut ? läuft die nicht automatisch über das NVME protokol und also somit 4x PCIE 3.0 ? oder schmeis ich da noch was durcheinander?
zb.Samsung SSD 960 Evo 250GB Preisvergleich Geizhals Deutschland
Man will ja die Geschwindigkeit die angegeben ist ausnutzen (Theoretisch!)
Wenn man nicht gerade riesen dateien verschiebt u zb Video bearbeitet, merkt man da einen Unterschied zu einer 600mb/s SSD ? Also selbst im Lightroom Export ist das ja nur marginal, oder nicht?

Gesendet von meinem XT1562 mit Tapatalk

bei der verwendungen von 2x m2. splittet sich die lanes doch auf 2x auf statt 4x bei einer ? wenn dem so ist ist 2x immer noch schneller als sata ?...
Bei zwei M.2 PCIe 3.0 x4 SSD's werden neben SATA3_0 und SATA3_1 auch SATA3_2 und SATA3_3 deaktiviert. Da wird nichts gesplittet, wo die beiden bzw. die vier anderen Lanes herkommen, ist in der von mir verlinkten Grafik zu sehen. Ansonsten steht was wann deaktiviert wird auch im Handbuch.
Ob das aber auf dem OCF so wie in der Grafik zum Z170 Chipsatz dargestellt ist, auch umgesetzt wurde, kann ich nicht sagen.

PCIe 3.0 x2 ist fast doppel so schnell wie SATA.


ahh geil!
Und wie läuft das dann mit wenn man eine PCIE M2 SSD verbaut ? läuft die nicht automatisch über das NVME protokol und also somit 4x PCIE 3.0 ? oder schmeis ich da noch was durcheinander?
...Man will ja die Geschwindigkeit die angegeben ist ausnutzen (Theoretisch!)
Ich meinte in meiner Antwort eine PCIe 3.0 x4 M.2 SSD, dass NVMe Protokoll hat nichts mit den Lanes zu tun.


ra773: Den Unterschied wird man beim normalen Arbeiten nicht merken.

Zuletzt bearbeitet:
Ist zwar bissl OT aber lohnt es sich noch ein OCF 170er zu holen? Bräuchte einen Unterbau für nen 7700K oder soll ich für das Geld lieber in ein Z270 investieren, natürlich von Asrock ;)
Wenn dann will ich nur moderates OC betreiben, sprich mehr als 5Ghz sollen es nicht werden wenn überhaupt möglich.

Ich frage deswegen, weil sich die OCF ja immer als recht wertstabil erwiesen haben beim wiederverkauf.

5g ist nicht moderat.
Die besten Boards mit ausgesuchter und geköpfter CPU und TOP Kühlung schaffen bei erfahrenen Overclockern 5,2-5,3G (Primestable).

Die Asrock OCF laufen besser als die meisten anderen Boards nur eine Wertanlage sind auch die nicht wirklich.
Falls ein Z270 OCF rauskommen sollte (ist nicht angekündigt), war es das mit der Wertstabilität ...

Ist zwar bissl OT aber lohnt es sich noch ein OCF 170er zu holen? Bräuchte einen Unterbau für nen 7700K oder soll ich für das Geld lieber in ein Z270 investieren, natürlich von Asrock ;)
Wenn dann will ich nur moderates OC betreiben, sprich mehr als 5Ghz sollen es nicht werden wenn überhaupt möglich.

Ich frage deswegen, weil sich die OCF ja immer als recht wertstabil erwiesen haben beim wiederverkauf.

Du hast die Qual der Wahl :):
Produktvergleich ASRock Z170 OC Formula, ASRock Fatal1ty Z270 Professional Gaming i7 Geizhals Deutschland
Unter dem Fatal1ty Z270 Professional Gaming i7 würde ich für OC auf 5000MHz (pretested CPU vorrausgesetzt) kein Board nehmen, wenn es bei ASRock bleiben soll.
Das OCF ist Spannungsversorgungstechnisch besser ausgestattet und wird langsam teurer, da immer weniger verfügbar. Kostet zur Zeit lagernd (nur zwei Händler) schon knapp 240,- €.

Zuletzt bearbeitet:
Jo das Z270 Fatality macht auch einen netten Eindruck. Ich mach mir mal noch Gedanken aber ich denke die neuere Plattform macht wohl mehr Sinn.
Hatte bisher gute Erfahrungen mit dem Z77 OCF und aktuell mit dem Z97 OCF mit Broadwell CPU

Jo das Z270 Fatality macht auch einen netten Eindruck. Ich mach mir mal noch Gedanken aber ich denke die neuere Plattform macht wohl mehr Sinn.
Hatte bisher gute Erfahrungen mit dem Z77 OCF und aktuell mit dem Z97 OCF mit Broadwell CPU
OCF ist OCF :)
Wenn ich sehe das da 5j geg. 3 j Garantie sehen und mehr Phasen und günstiger. Was kann das z270 besser ?

Gesendet von meinem XT1562 mit Tapatalk

Oder ein gebrauchtes z170m ocf hab ich auch gerade gekauft. :)

Gesendet von meinem XT1562 mit Tapatalk

Beides hat so seine Vor und Nachteile. Phasen und Garantie gegen neuere Controller (USB), mehr LAN Ports + WLAN/BT, daher muss ich abwägen was ich eher brauche.
Ist auch ne blöde Situation, da das OCF wahrscheinlich bald ausverkauft ist und die Gefahr könnte auch bestehen wenn ein Z270 OCF kommt das man sich dann tierisch ärgert ;)

edit: hier im Forum gekauft? Klar das kleine OCF ist begehrter und seltener aber wenn dann würde ich gern ein neues Board gegenüber gebraucht vorziehen.

Zuletzt bearbeitet:
Ein Z270 OCF wird nicht geben ... das hat der Entwickler Nick Shih schon vor einigen Wochen so bekannt gegeben.

Das nächste Asrock OC Formula kommt mit einem X299 Chipset.

Beim Z170M OCF läufst halt Gefahr, dass Asrock keinen Ersatz liefern kann wenn es gehimmelt ist, da laut Support selbst in Taiwan keine mehr auf Lager sind.

In dem Fall wäre dann der Händler Ansprechpartner zwecks Ersatz/Erstattung - falls man es nicht von Privat gekauft hat. ;)

@RobPayne: Willst Du denn eine vorgetestete CPU kaufen?

Zuletzt bearbeitet:
In dem Fall wäre dann der Händler Ansprechpartner zwecks Ersatz/Erstattung - falls man es nicht von Privat gekauft hat. ;)
Und dann kommen Händler mit ihren Zeitwert daher und versuchen so wenig wie möglich noch zurück zu erstatten.

Hatte ich mal mit einem Fernseher.
599 Euro bezahlt und ein Jahr später nicht reparabel und kein Ersatz.
Habe dann nur noch 350 Euro an Zeitwert zurück bekommen.

@IronAge

wenn dann käme für mich eh nur das ATX in Frage. Danke für die Infos

@Dulcissima

Eher weniger, ich mach bei der CPU Lotterie mit. Wenn die nicht gut läuft dann ist es so. Mir gefallen die OCF auch optisch am besten, daher denke ich das es eher das OCF Z170 wird.

Zumindest wird das OCF weniger Vcore brauchen (oder vielleicht auch nur anzeigen), als andere Boards.

Soweit mir richtig bekannt ist gibt es zwischen 170 + 270 ein Unterschied zwischen den Lans.

Ja, bein Z270 Chipsatz gibt es vier PCIe 3.0 Lanes mehr, deshalb haben die meisten Boards zwei M.2 Ports.

Wer es braucht, bitte.

4 Lanes mehr vom Chipsatz her sind für mich persönlich uninteressant.
Falls ich mir für 24/7 jetzt ein Mainboard holen müsste, würde es auf jeden Fall entweder ein Z170 OCF oder ein Asus Z170 Deluxe werden.
Zum benchen sieht es was anders aus, zur Zeit habe ich ja ein Apex dafür. Das heißt allerdings nicht, das ich mich nicht noch immer darüber ärgere das mein Z170M OCF leider nicht mehr lebt. Ist immer noch die erste Wahl zum benchen.


Gruß

Heinrich

Wer es braucht, bitte.

4 Lanes mehr vom Chipsatz her sind für mich persönlich uninteressant.
Falls ich mir für 24/7 jetzt ein Mainboard holen müsste, würde es auf jeden Fall entweder ein Z170 OCF oder ein Asus Z170 Deluxe werden.
Zum benchen sieht es was anders aus, zur Zeit habe ich ja ein Apex dafür. Das heißt allerdings nicht, das ich mich nicht noch immer darüber ärgere das mein Z170M OCF leider nicht mehr lebt. Ist immer noch die erste Wahl zum benchen.


Gruß

Heinrich
Was ist denn bei deinem ocfm passiert? Gibt es da eine bekannte Schwäche? Hab ja das von Thor erstanden. Wobei ich gerade mit dem apex sehr glücklich bin und es erstmal nicht direkt zum Benchen nutzen werde.

Gesendet von meinem XT1562 mit Tapatalk


Ähnliche Themen

D
Antworten
45
Aufrufe
10K
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
