[Sammelthread] ASRock Z170 OC Formula (Intel Z170 Chipsatz)

ASRock Z170 OC Formula + Z170M OC Formula (Intel Z170 Chipsatz)


ASRock Incorporation entstand im Jahre 2002 im Zuge der Ausgliederung des ASUSTeK Computer Inc. Tochterunternehmen PEGATRON. Von ASRock werden hauptsächlich Mainboards für den OEM- und Endkundenbereich, aber auch Laptops und HTPC Geräte mit INTEL oder NVIDIA Chipsatz für den Einsatz im Multimedia Bereich produziert. Zur Produktpalette gehören weiterhin DVR Geräte, die zum Beispiel zur Überwachung von Geschäftsräumen eingesetzt werden können.

ASRock's geschäftliche Strategie zielt seit einiger Zeit augenscheinlich darauf ab, nicht nur im Mainboard Segment, sondern auch mit Note- und Netbooks im Low Entry bis zum High End Bereich eine Konkurrenzfähigkeit mit den anderen großen Herstellern anzustreben. Wurde ASRock in seinen Anfangsjahren nur als Hersteller für preiswerte Produkte angesehen, hat sich die Firma inzwischen aber speziell durch die Produktion von gut ausgestatteten Mainboards für den Consumer bis zum High-End Bereich einen guten Namen gemacht.

In den letzten Jahren ist ASRock im Bereich der Mainboard Hersteller zum drittgrößten auf der Welt aufgestiegen und hat so bekannte Marken wie MSI oder ECS hinter sich gelassen. Der Hauptsitz von ASRock befindet sich in Taipeh, weitere Niederlassungen des Unternehmen gibt es in den USA und den Niederlanden. Die Niederlassung in den Niederlanden hat bei der Abwicklung von RMA Vorgängen direkt über den Hersteller inzwischen einen sehr guten Ruf erlangt. Der Support und die Kulanz gegenüber den Endkunden ist mehr wie Vorbildlich. Dies hat auch schon die ASRock RMA Abteilung in den Niederlanden mehrfach gegenüber HardwareLuxx Mitgliedern bestätigt.​



Das Z170 OC Formula ist mittlerweile ASRock's fünftes reinrassiges Overclocking Mainboard im ATX Format mit umfangreichen Tuning Optionen, diesaml in der Variante für Skylake CPU's b.z.w. LGA 1151. Entwickelt wurde das Mainboard wieder mal mit Unterstützung von Nick Shih, dessen Name und Overclocking Ergebnisse in der Oc-Szene sehr bekannt sind. Wieder gibt es wie schon gewohnt eine kräftig ausgebaute Spannungsversorgung mit insgesamt 18 Phasen oder das Formula Power Kit. Das UEFI wurde sei den Z77 OC Formula Zeiten mehrfach überarbeitet und besitzt wieder einen sehr umfangreichen Overclocking Abschnitt. Neu ist diesmal unter anderem eine Übersichtsseite namens "EZ Mode", wo alle relevanten Werte übersichtlich zusammengefasst angezeigt werden. Mit den auch weiterhin enthaltenden Overclocking Profilen von Nick Shih ist es sogar Laien möglich, einfach und schnell zu Übertakten. Profil auswählen, bestätigen und fertig. Für Profis mögen die in den Profilen verwendeten Spannungswerte allerdings etwas zu großzügig ausgelegt erscheinen, dafür sind diese aber auch in schwierigen Fällen brauchbar. Natürlich unterstützt das ASRock Z170 OC Formula auch den Multi GPU Betrieb von ATI oder NVIDIA Grafikarten, SATA 3 , USB 3.1 und wie inzwischen gewohnt ist wieder mal eine sehr gute Soundlösung verbaut. Genaueres dazu könnt ihr hier im Sammelthread unter "Produkt Spezifikationen laut ASRock Hompage" oder auf der ASRock Homepage - Z170 OC Formula nachlesen.​



<[Preisvergleich]>-=-<[Produktseite]>-=-<[Handbücher]>-=-<[Speicher-Support-Liste]>-=-<[CPU-Support-Liste]>-=-<[FAQ]>




Das Rear Panel (ATX Blende) - Anschlussmöglichkeiten
  • 2x USB 2.0 Anschluss - [Unterstützt ESD Protection (ASRock Full Spike Protection)]
  • 1x PS/2 Maus oder Tastatur Anschluss
  • 1x Taster zum CMOS löschen
  • 1x HDMI Port
  • 1x DisplayPort 1.2
  • 1 x USB 3.1 Type-C Port - (10 Gb/s) (ASMedia ASM1142) - [Unterstützt ESD Protection (ASRock Full Spike Protection)]
  • 1 x USB 3.1 Type-A Port[/I] (10 Gb/s) (ASMedia ASM1142) - [Unterstützt ESD Protection (ASRock Full Spike Protection)]
  • 4 x USB 3.0 Ports - (Intel® Z170) - [Unterstützen ESD Protection (ASRock Full Spike Protection)]
  • 1 x RJ-45 LAN Port - INTEL - mit LED's (ACT/LINK LED und SPEED LED)
  • 1 x Optical SPDIF Out Port plus HD Audio Ports - (Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone)


Spezifikationen des Z170 OC Formula Mainboard - Quelle: ASRock Hompage
Produkt Spezifikationen

Generelles

OC Formula Kit OC Formula Power Kit
- 18 Phase CPU Power design + 2 Phase Memory Power design
- Digi Power (CPU and Memory)
- Dual-Stack MOSFET (DSM)
- Multiple Filter Cap (MFC) (Filter different noise by 3 different capacitors: DIP solid cap, POSCAP and MLCC)
- Jumbo V

OC Formula Connector Kit
- Hi-Density Power Connector (8 pin and 4 pin)
- 15μ Gold Contact (memory sockets and PCIE x16 slots)

OC Formula Cooling Kit
- 8 Layer PCB
- 4 x 2oz copper
- Heat Pipe Design

OC Formula Monitor Kit
- Multi Thermal Sensor


Einzigartige Features

ASRock USB 3.1
- ASRock USB 3.1 Type-A Port (10 Gb/s)
- ASRock USB 3.1 Type-C Port (10 Gb/s)

ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- Dual-Stack MOSFET (DSM)
- Combo Caps
- Nichicon 12K Platinum Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Matte Black PCB
- High Density Glass Fabric PCB

ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)

ASRock Full Spike Protection

ASRock Live Update & APP Shop

CPU - Supports 6th Generation Intel® Core™ i7/i5/i3/Pentium/Celeron® Processors (Socket 1151)
- Digi Power design
- 18 Power Phase design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPUs
- Supports ASRock BCLK Full-range Overclocking
- Supports ASRock Hyper BCLK Engine

Chipsatz - Intel® Z170

Arbeitsspeicher - Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- Supports DDR4 4500+(OC)*/4400(OC)/4300(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/ 3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200(OC)/3000(OC)/ 2933(OC)/2800(OC)/2600(OC)/2400(OC)/2133 non-ECC, un-buffered memory
- Max. capacity of system memory: 64GB**
- Supports Intel® Extreme Memory Profile (XMP) 2.0
- 15μ Gold Contact in DIMM Slots

*4500+(OC) memory frequency can only be achieved when a single memory module is installed (Single channel memory).
Please refer to Memory Support List on ASRock's website for more information.
Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.


BIOS
- 2 x 128Mb AMI UEFI Legal BIOS with multilingual GUI support (1 x Main BIOS and 1 x Backup BIOS)
- Supports Secure Backup UEFI Technology
- ACPI 5.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCPLL, VCCSA Voltage Multi-adjustment


Audio, Video und Netzwerk

Grafik
- Supports Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 510/530
- Pixel Shader 5.0, DirectX 12
- Max. shared memory 1792MB
- Dual graphics output: Support HDMI and DisplayPort 1.2 ports by independent display controllers
- Supports HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports DisplayPort 1.2 with max. resolution up to 4K x 2K (4096x2304) @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required)
- Supports Accelerated Media Codecs: HEVC, VP8, VP9
- Supports HDCP with HDMI and DisplayPort 1.2 Ports
- Supports Full HD 1080p Blu-ray (BD) playback with HDMI and DisplayPort 1.2 Ports

*Intel® HD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated.

**Due to chipset limitation, the Blu-ray playback of Intel® HD Graphics is only supported under Windows® 8 / 8 64-bit / 7 / 7 64-bit.

***Intel® InTru™ 3D is only supported under Windows® 8 / 8 64-bit / 7 / 7 64-bit.

Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection (ASRock Full Spike Protection)
- Supports Purity Sound™ 3
- Nichicon Fine Gold Series Audio Caps
- 115dB SNR DAC with differential amplifier
- TI NE5532 Premium Headset Amplifier (Supports up to 600 ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB isolate shielding
- Supports DTS Connect

LAN - Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel® I219V
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection (ASRock Full Spike Protection)
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE


Erweiterungsslots/Konnektivität

Steckplätze
- 4 x PCI Express 3.0 x16 Slots (PCIE1/PCIE2/PCIE4/PCIE6: single at x16 (PCIE1); dual at x8 (PCIE1) / x8 (PCIE4); triple at x8 (PCIE1) / x4 (PCIE2) / x8 (PCIE4)); quad at x8 (PCIE1) / x4 (PCIE2) / x4 (PCIE4) / x4 (PCIE6))*
- 1 x PCI Express 3.0 x1 Slot (PCIE3) (Flexible PCIe)
- 1 x PCI Express 2.0 x1 Slot (PCIE5)
- 1 x Vertical Half-size Mini-PCI Express Slot
- Supports AMD Quad CrossFireX™, 4-Way CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
- 15μ Gold Contact in VGA PCIe Slot (PCIE1 and PCIE4)

*Supports NVMe SSD as boot disks


Opslagruimte
- 6 x SATA3 6.0 Gb/s Connectors by Intel® Z170, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 14 and Intel® Smart Response Technology), NCQ, AHCI and Hot Plug
- 4 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
- 3 x SATA Express 10 Gb/s Connectors*
- 3 x Ultra M.2 Sockets, support type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

*Support to be announced
M2_1, SATA3_0, SATA3_1 and SATA_EXP0 share lanes. If either one of them is in use, the others will be disabled.
M2_2, SATA3_2, SATA3_3 and SATA_EXP1 share lanes. If either one of them is in use, the others will be disabled.
M2_3, SATA3_4, SATA3_5 and SATA_EXP2 share lanes. If either one of them is in use, the others will be disabled.

**Supports 3 x ASRock U.2 Kits
Supports NVMe SSD as boot disks

Anschluss - 1 x COM Port Header
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 2 x CPU Fan Connectors (4-pin) (Smart Fan Speed Control)
- 4 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector
- 1 x Thunderbolt™ 2 AIC Connector (5-pin)
- 1 x Thunderbolt™ 3 AIC Connector (10-pin)*
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection (ASRock Full Spike Protection))
- 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x Vertical Type A USB 3.0
- 1 x Dr. Debug with LED
- 1 x Power Switch with LED
- 1 x Reset Switch with LED
- V-Probe™: 1 x 7-set of onboard voltage measurement points laid
- Rapid OC Buttons: +/- buttons to adjust OC frequency
- 1 x Menu Button
- 1 x PCIe ON/OFF Switch
- 1 x Post Status Checker (PSC)
- 1 x Slow Mode Switch
- 1 x LN2 Mode Switch
- 1 x BIOS Selection Switch
- 1 x XMP Switch
- 1 x Direct Key Button

*Only one Thunderbolt™ AIC Card is supported.

ATX-Blende - 1 x PS/2 Mouse/Keyboard Port
- 1 x HDMI Port
- 1 x DisplayPort 1.2
- 1 x Optical SPDIF Out Port
- 2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x USB 3.1 Type-A Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x USB 3.1 Type-C Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection))
- 4 x USB 3.0 Ports (Intel® Z170) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Switch
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone


Sonstige Features/Verschiedenes

Software und BIOS

Software
- ASRock Formula Drive
- ASRock Disk Health Report
- ASRock Fine-Tuning V-Controller
- ASRock Timing Configurator
- ASRock USB Key
- ASRock APP Charger
- ASRock XFast LAN
- ASRock XFast RAM
- ASRock Fast Boot (Fast Boot, Restart to UEFI)*

UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock NickShih's OC Profile
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock OMG (Online Management Guard)
- ASRock UEFI System Browser
- ASRock UEFI Tech Service
- ASRock Dehumidifier
- ASRock Easy RAID Installer
- ASRock Easy Driver Installer

*These utilities can be downloaded from ASRock Live Update & APP Shop.
Support-CD - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
- 1 x ASRock Flexible SLI™ Bridge Connector Cable
- Quick Installation Guide, Support CD, I/O Shield
- 4 x SATA Data Cables
- 1 x WiFi Module Bracket
- 2 x Screws for WiFi Module
- 3 x Screws for M.2 Sockets

Hardware überwachung - CPU/Chassis temperature sensing
- CPU/Chassis Fan Tachometer
- CPU/Chassis Quiet Fan (Auto adjust chassis fan speed by CPU temperature)
- CPU/Chassis Fan multi-speed control
- Multi Thermal Sensor
- Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCSA

Formfaktor
- ATX Form Factor

Betriebssystem - Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit*

*To install Windows® 7 OS, a modified installation disk with xHCI drivers packed into the ISO file is required. Please check our User Manual for more detailed instructions.
For the updated Windows® 10 driver, please visit ASRock's website for details.

Zertifizierungen
- FCC, CE, WHQL
- ErP/EuP ready (ErP/EuP ready power supply is required)

*Achtung:
Bitte beachten Sie, dass Overclocking, inklusive dem Verändern von BIOS-Einstellungen und der Nutzung von Overclockingprogrammen von Drittherstellern, immer ein gewisses Risiko bürgt. Overclocking kann ihre Systemstabilität beeinflussen oder aber zu Schäden Ihrer Komponenten und Geräte führen. Die Ausführung geschieht auf eigene Gefahr und Kosten. Für Schäden die durch Overclocking verursachet werden sind wir nicht verantwortlich.

Die Spezifikationen können ohne vorherigen Hinweis geändert werden. Die Marken und Produktnamen sind Schutzmarken der jeweiligen Firmen. Alle Konfigurationen die von den original Spezifikationen abweichen werden nicht garantiert.

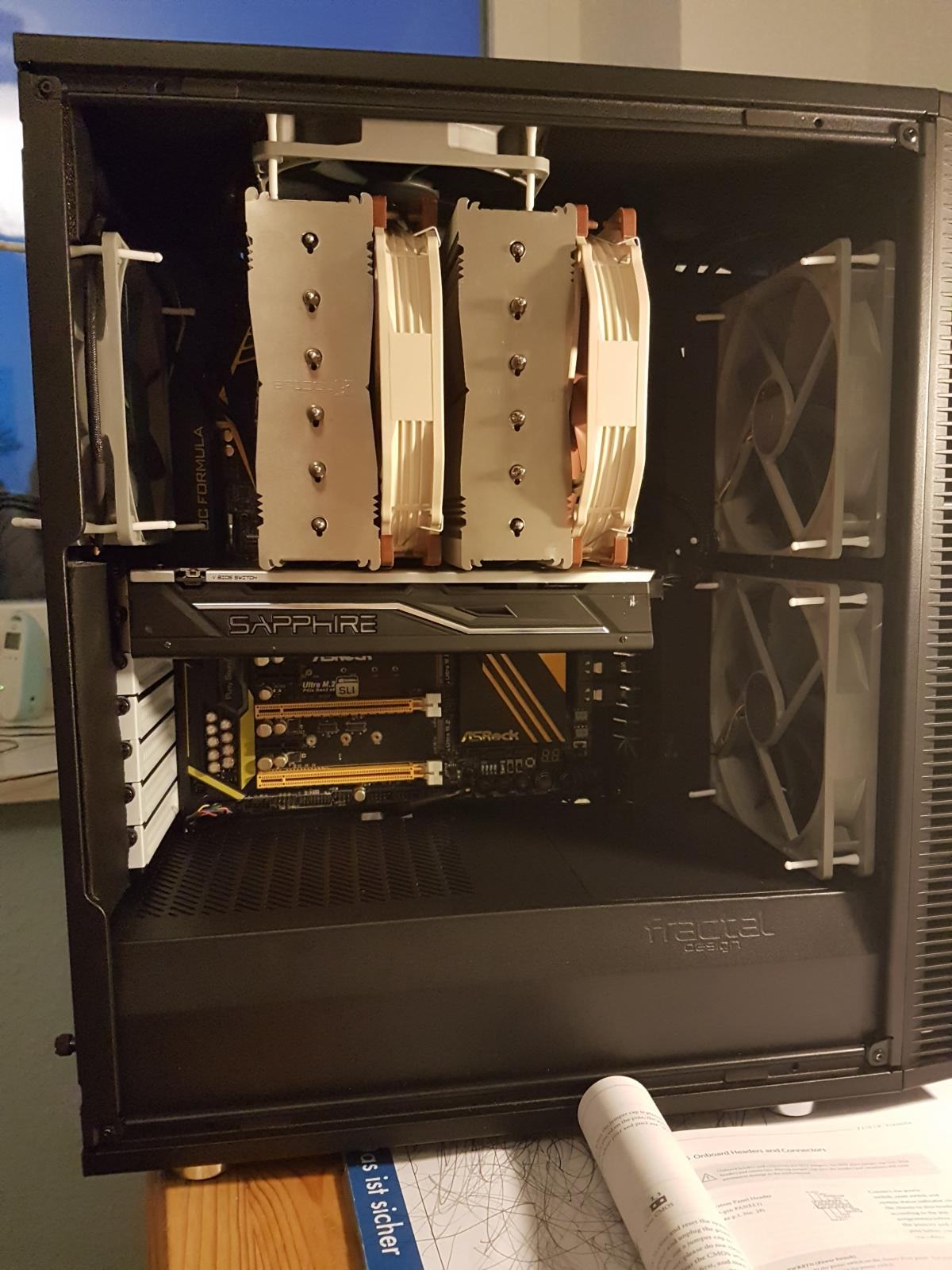

Einige Bilder vom ASRock Z170 OC Formula im Gehäuse.



UEFI (Version L1.42C) Bilder des ASRock Z170 OC Formula - Einstellmöglichkeiten, Optionen und Features



Aktuelle UEFI Versionen für das Z170 OC Formula und Z170M OC Formula Mainboard von ASRock:
*Hinweis: Diese können wie gewohnt in drei verschieden Versionen (Flash unter DOS, Windows oder Instant Flash) auf der Hompage von ASRock zum Mainboard gefunden und herunter geladen werden oder man benutzt die komfortable Online Flash Option im UEFI.

P7.60 UEFI vom 12.03.2018 (Z170M OCF) - Instant Flash Version

[UEFI P7.60 vom 12.03.2018 - Changelog]
1. Update Skylake CPU Microcode to revision C2
2. Update Kabylake CPU Microcode to revision 84. (For CPU security update)


P7.60 UEFI vom 12.03.2018 (Z170 OCF) - Instant Flash Version

[UEFI P7.60 vom 12.03.2018 - Changelog]
1. Update Skylake CPU Microcode to revision C2
2. Update Kabylake CPU Microcode to revision 84. (For CPU security update)


P7.40 UEFI vom 13.01.2017 (Z170M OCF) - Instant Flash Version

[UEFI P7.40 vom 13.01.2017 - Changelog]
1. Update Intel Microcode.
2. Improve system performance.


P7.40 UEFI vom 13.01.2017 (Z170 OCF) - Instant Flash Version

[UEFI P7.40 vom 13.01.2017 - Changelog]
1. Update Intel Microcode.
2. Improve system performance.


P7.30 UEFI vom 28.12.2016 (Z170 OCF) - Instant Flash Version

[UEFI P7.30 vom 28.12.2016 - Changelog]
1. Improve system compatibility.
2. Add Support for new CPU Generation.


P2.60 UEFI vom 02.08.2016 (Z170 OCF) - Instant Flash Version

[UEFI P2.60 vom 05.05.2016 - Changelog]
1. Improve system compatibility.


Ältere Z170 OC Formula UEFI Versionen:
P2.50 UEFI vom 05.05.2016 - Instant Flash Version

[UEFI P2.50 vom 05.05.2016 - Changelog]
1. Update NTFS module.
2. Support 4K native HDD.


P2.40 UEFI vom 15.03.2016 - Instant Flash Version

[UEFI P2.40 vom 15.03.2016 - Changelog]
1. Update microcode to 0x76.
2. Remove Sky OC function.


P2.10 UEFI vom 25.01.2016 - Instant Flash Version

[UEFI P2.10 vom 25.01.2016 - Changelog]
1. Update microcode to 0x74.
2. Improve DRAM compatibility.


P2.00 UEFI vom 14.01.2016 - Instant Flash Version

[UEFI P2.00 vom 14.01.2016 - Changelog]
1. Update "DDR4 OC" function.


P1.90 UEFI vom 11.11.2015 - Instant Flash Version

[UEFI P1.90 vom 11.11.2015 - Changelog]
1. Update Microcode.
2. Update RAID ROM and EFI driver.


P1.70 UEFI vom 28.10.2015 - Instant Flash Version

[UEFI P1.70 vom 28.10.2015 - Changelog]
1. Support DDR4 OC.
2. Improve DRAM module compatibility.
3. Improve PCIe compatibility.


P1.50 UEFI vom 25.09.2015 - Instant Flash Version

[UEFI P1.50 vom 25.09.2015 - Changelog]
1. Improve DRAM compatibility.
2. Improve OC function.
3. Improve Boot time.


P1.40 UEFI vom 02.09.2015 - Instant Flash Version

[UEFI P1.40 vom 02.09.2015 - Changelog]
1. Add easy mode feature.
2. Improve system compatibility.


P1.30 UEFI vom 14.08.2015 - Instant Flash Version

[UEFI P1.30 vom 14.08.2015 - Changelog]
1. First released


Z170 OC Formula Beta UEFI Version von ASRock oder Nick Shih:
*Anmerkung: Im Download ist nur die UEFI File an sich enthalten. Diese zum flashen einfach auf einen USB-Speicherstick kopieren und dann die Instant Flash Funktion im UEFI nutzen.
*Wichtig: Bitte bei den UEFI Versionen von Nick Shih den Link zum Download mit "Rechtsklick" und dann mit "Ziel speichern unter" benutzen, sonst funktioniert der Download nicht.


Beta UEFI L2.03 vom 25.01.2016

[CHANGELOG laut Nick Shih]
1. This UEFI should solve ur XTU score broken issue after 102 bclk.
But if bclk set higher than 103 in bios . This issue will still happen again.


Beta UEFI L1.92 vom 15.12.2015

[CHANGELOG laut ASRock Homepage]
1. Support Sky OC. (bei non K CPU's über BLCK)


Ältere Beta-UEFI Versionen für das Z170 OC Formula
Beta UEFI L1.91 vom 25.11.2015

[CHANGELOG laut ASRock Homepage]
1. Phase-in DDR4 OC (Non-Z OC).
2. New boot logo.


Beta UEFI L1.61B vom 29.10.2015

[CHANGELOG laut Nick Shih]
1. fix several Intel known bugs by Microcode update and Mei update.
2. Improve some timing training.


Beta UEFI L1.61 vom 18.10.2015

[CHANGELOG laut Nick Shih]
1. Improve some low end IC 2-4dimm compatibility


Beta UEFI L1.44c vom 08.10.2015

[CHANGELOG laut Nick Shih]
1. Add 2 new microcode for selection , default is 2D
2. Smooth some memory third timing training
3. Improve 4dimm 3200-3800 training
4. Fix some code and UI bug .


Beta UEFI L1.43G vom 22.09.2015

[CHANGELOG laut Nick Shih]
1. Add new feature: " Memory retrain on Failure "
* Memory will auto retrain if previous setting hang on 55 till the booting failure guard triggered. Can be disabled in the ram configuration page
2. Fix vcore read issue and more accurate
3. Fix lots minor bug and improve 4x DIMM compatibility


Beta UEFI L1.43V vom 18.09.2015

[CHANGELOG laut Nick Shih]
1. Fixed ODT Bug
2. Improved Memory compatibility for Samsung , Hynix and Micron Chips


Beta UEFI L1.43A vom 10.09.2015

[CHANGELOG laut Nick Shih]
1. Code flow of cpu core selection issue
2. Improve some memory auto rule
3. Improve booting failure guard rule


Beta UEFI L1.42C vom 02.09.2015

[CHANGELOG laut Nick Shih/Splave]
1. 4200~4500 XMP support hinzugefügt
2. Power Kaltstart An-Aus-An behoben
3. BIOS-Boot verbessert
5. Fix S3 (BIOS Werte, eingestellt)


*Hinweis: Das flashen von UEFI's ist immer eine Angelegenheit auf Eigenverantwortung und/oder eigenes Risiko. Die meisten Hersteller lehnen eine Garantieübernahme in Folge eines missglückten Flashvorgangs ab. Bitte Vorsicht dabei walten lassen.


Treiber und Tools Download von der ASRock Homepage zum Mainboard (Auswahlseite)

Auswahlseite für Treiber, Tools und UEFI für das Z170 OCF Mainboard

Auswahlseite für Treiber, Tools und UEFI für das Z170M OCF Mainboard


Eine Alternative Downloadquelle für aktuelle Treiber (auch Beta Versionen)
Da die Treiber auf der ASRock Hompage nicht immer auf dem neuesten Stand sind, findet ihr hier eine andere Möglichkeit zum Download der neueren Treiber für Chipsatz, Lan, Sound und so weiter.

Station-Drivers: Z170 OC Formula Hauptseite

Neue (BETA) UEFI Versionen für Mainboards verschiedener Hersteller gibt es dort übrigens auch.


Video von ASRock: Installing Windows 7 on Intel 100 Series and N3000 Series SoC.



Kompatibles Ram, das nach Vorgabe (XMP) oder Übertaktet funktioniert beim Z170 OCF oder Z170M OCF:

Corsair Vengeance LPX-CMK16GX4M2B3000C15 : 3000 MHz-CL.15.17.17.35.2T - 1.350V : (XMP) : 2x 8GB : Keine Probleme : Test von Chemistry

Corsair Vengeance LPX schwarz-CMK32GX4M4C3000C15 : 3000 MHz-CL.15.17.17.35.2T - 1.350V : (XMP) : 4x 8GB : Keine Probleme : Test von Dulcissima

Corsair Vengeance LPX schwarz-CMK16GX4M2B3200C16 : 3200 MHz-CL.16.18.18.36.2T - 1.350V : (XMP) : 2x 8GB : Keine Probleme : Test von Chemistry

G.Skill Ripjaws4-F4-3200C16Q-16GRKD : 3200 MHz-CL.16.16.16.36.2T - 1.350V : (XMP) : 4x 4GB : Keine Probleme : Test von Punk Sods
G.Skill Ripjaws4-F4-3200C16Q-16GRKD : 3200 MHz-CL.15.16.16.30.1T - 1.350V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods
G.Skill Ripjaws4-F4-3200C16Q-16GRKD : 3333 MHz-CL.16.16.16.30.1T - 1.375V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods

G.SKill Ripjaws4-F4-3200C16D-8GRK : 3200 MHz-CL.16.16.16.36.2T - 1.350V : (XMP) : 4x 4GB : Keine Probleme : Test von Trust13
G.SKill Ripjaws4-F4-3200C16D-8GRK : 3333 MHz-CL.15.16.16.35.1T - 1.375V : (OC) : 4x 4GB : Keine Probleme : Test von Trust13

G.Skill Trident Z F4-3000C15D-16GTZB : 3000 MHz-CL.15.16.16.35.2T - 1.350V : (XMP) : 2x 8GB : Keine Probleme : Test von plagestonecold

G.Skill Trident Z F4-3600C17D-16GTZ : 3600 MHz-CL.17.18.18.38.2T - 1.350V : (XMP) : 2x 8GB : Keine Probleme : Test von Wernersen

G.Skill Trident Z F4-3600C16D-16GTZ : 3600 MHz-CL.16.16.16.36.2T - 1.350V : (XMP) : 4x 8GB : Keine Probleme : Test von Punk Sods

Kingston HyperX Predator-HX430C15PB2K4/16 : 3000 MHz-CL.15.16.16.39.2T - 1.350V : (XMP) : 4x 4GB : Keine Probleme : Test von Punk Sods
Kingston HyperX Predator-HX430C15PB2K4/16 : 3000 MHz-CL.13.14.14.30.1T - 1.350V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods
Kingston HyperX Predator-HX430C15PB2K4/16 : 3333 MHz-CL.13.16.16.28.1T - 1.475V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods


Getestete und passende CPU-Wasserkühler für das Z170 OCF oder Z170M OCF:

Alphacool NexXxoS XP³ mit LGA 1150 Halterung/Backplate : Einwandfrei : Test von Punk Sods

EK Waterblocks Supremacy Evo mit Standard Zubehör : Einwandfrei : Test von Stiefelriemenbill

Koolance 380i mit Standard Zubehör : Einwandfrei : Test von Stiefelriemenbill

Phobya UC-1 Extrem "Brass Edtion" mit LGA 1150 Halterung/Backplate : Einwandfrei : Test von Punk Sods
Phobya UC-1 Extrem mit LGA 1150 Halterung und Backplate : Einwandfrei : Test von Trust13

Thermaltake Water 2.0 Extreme Komplettsystem mit Universal-Backplate : Einwandfrei : Test von Punk Sods

Watercool Heatkiller IV pro LGA 1151 mit zugehöriger Watercool Backplate: Einwandfrei : Test von Punk Sods



__________________________________________________ __________________________________________________ _______________________

Bisher von mir vorgenommene Änderungen am Z170 OC Formula Sammelthread (seit dem 02.09.2015):
02.09.2015 - [WIP] Sammelthread eröffnet
03.09.2015 - [WIP] Erste Vorarbeit online gestellt.
04.09.2015 - [WIP] Vorarbeit erweitert und fortgesetzt.
06.09.2015 - [WIP] Bilder vom UEFI hinzugefügt, um Download Möglichkeiten für aktuelle Treiber, Tools und UEFI ergänzt.
06.09.2015 - Kühler, Ram und Review Liste erstellt, [WIP] Status entfernt, Sammelthread fertig gestellt.
09.09.2015 - Video hinzu gefügt - Review Liste aktualisiert.
10.09.2015 - UEFI Liste aktualisiert.
18.09.2015 - Zwei Bilder hinzugefügt sowie die Review Liste aktualisiert.
19.09.2015 - Neues Beta UEFI eingetragen und Ram Liste ergänzt.
20.09.2015 - Ram und Kühler Liste aktualisiert.
26.09.2015 - Review und UEFI Liste aktualisiert.
28.09.2015 - Review Liste aktualisiert.
09.10.2015 - Neues Beta UEFI hinzugefügt.
21.10.2015 - UEFI Liste aktualisiert.
28.10.2015 - Ram Liste aktualisiert.
30.10.2015 - Neue UEFI Versionen eingetragen.
11.11.2015 - Die UEFI Liste wurde aktualisiert.
18.11.2015 - Aktualisierung der Review Liste.
02.12.2015 - UEFI Liste sowie Review Liste aktualisiert.
15.12.2015 - Neues Beta UEFI hinzu gefügt.
11.02.2016 - UEFI Liste aktualisiert - Kleine Überarbeitung des Threads.
16.03.2016 - Review Liste und UEFI Liste aktualisiert.
06.05.2016 - Neues UEFI hinzugefügt.
08.07.2016 - Review Liste aktualisiert.
17.09.2016 - Allgemeine Aktualisierung
02.01.2017 - UEFI Liste auf den aktuellen Stand gebracht.
05.01.2017 - Ram Liste aktualisiert.
15.01.2017 - UEFI Liste aktualisiert. Um Z170M OCF Support erweitert (vereinfacht).
16.01.2017 - Wasserkühler und Ram Liste aktualisiert.
01.02.2017 - Update der Ram Liste vorgenommen.
15.03.2018 - UEFI Liste aktualisiert.

Zuletzt bearbeitet:
Ich brauche wohl was Unterstützung in Sachen RAM OC auf meinem OCF-M :lol:

Mein Kit ist G.Skill Trident Z silber/rot DIMM Kit 16GB, DDR4-3600, CL16-16-16-36 (F4-3600C16D-16GTZ)

Würde gerne mal die 3866Mhz und später evtl.die 4000Mhz angehen.
Aber selbst die 3866Mhz scheitern schon.
Zum testen habe ich die DRAM Voltage auf 1,4V gesetzt und auch CL 17/17/17 aber das ist leider nicht stabil.
In "PassMark Memtest86 V7.3" gibt es nach einer Zeit dann jede menge Fehler.

Welche werte sollte man am besten verändern, ausser CL??

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hast du Mal die Profile probiert? Da gibt es doch auch ein Recht softes.

Gesendet von meinem Aquaris X5 Plus mit Tapatalk

Dank einer sehr netter Unterstützung hier im Forum, läuft der RAM jetzt mit 4000Mhz CL 16/16/16 bei 1,45V mit scharfen Timings ;)

Dank einer sehr netter Unterstützung hier im Forum, läuft der RAM jetzt mit 4000Mhz CL 16/16/16 bei 1,45V mit scharfen Timings ;)

möchtest du uns evtl die Art der Unterstützung verraten?-sprich Einstellungen?

nur um weiterhin eine positive Lernkurve für alle Lernwilligen aufrecht zu erhalten? ;)

habe leider auch so meine Probs die 4000 Ramtakt scharf laufen zu lassen großes OCF und 2x 8GB, im speziellen CR 1 zum laufen zu bringen, hänge bei 16/16/36.

Kannste Doch knicken ... die Speicher Spezies sind mit dem Z170M OCF unterwegs.

Das wirst Du so wie er nicht umsetzen können, selbst wenn die ICs der Module das hergeben würden ... was ja auch nicht sicher ist. ;)

Ich kann dir gerne die Bios Settings zeigen, aber wie IronAge schon sagte, wird es dir wahrscheinlich nichts bringen ;)
Das Z170M OCF mit seinen "nur" 2 RAM Bänken ist extra für RAM OC ausgelegt.

So ganz habe ich aber mein 4000Mhz CL16 Setting, doch noch nicht gefunden.
Soll heißen, es ist noch nicht zu 100% stable ;)
Liegt bei mir aber an der SA/IO wie ich gerade bemerkt habe.

Hallo,

hab nun ein mOCF. Welches 2x 8gb Kit könnt ihr empfehlen die wirklich gut gehen? Möchte die mit meinen 5ghz oder höher laufen lassen und den Speicher möglichst hoch dazu. Im startpost sind zwar Riegel gelistet aber keine die ab 4000 mhz laufen.

Hat eigentlich jemand mal das Z170M OCF mit 90° gedrehten Noctua NH-D15 (oder ähnlich großem GPU-Kühler) betrieben? Lässt sich dann der PCI_E Slot noch ganz normal benutzten oder wird der überdeckt?

Moin,
ich habe seit gestern ein OCF (nicht M), und bei mir passt der NH-D15 normal, allerdings berühren die Halteklammern der Lüfter die Backplate meiner RX 470. Aber es passt. 20170517_215711.jpg

Außerdem habe ich den weißen Hebel aus dem PCIe-Slot genommen (mit Schraubendreher von PCIe-Seite drunter gehebelt), da ich nichtmal mit Lineal an den Hebel rankommen würde. Abgesehen davon war der Hebel eh kaputt (so hier im Forum gekauft).

Meinen Corsair Vengeance LPX(2x8 GB) DDR4 DRAM 3000 MHz C15(CMK16GX4M2B3000C15) laufen seit ich sie habe mit 3000 MHz und 1,350v.

Technische Daten
  • Dichte: 16 GB (2 x 8 GB)
  • Geschwindigkeit: 3000 MHz
  • Getestete Latenz: 15-17-17-35
  • Spannung: 1,35 V
Laufen soweit gut, stabil und ohne Probleme.
Nun habe ich mir aber gestern Abend Gedanken dazu gemacht... denn weniger ist ja bekanntlich ja mehr.
Und habe sie bei gleichem Takt auf nur 1,200v eingestellt.


Die 1,200v sind normal für 2133Mhz bei den Speicher laut Hersteller vorgesehen und mit 3000 Mhz dürfen sie bis zu 1,350v haben.
Ein Test mit LinX ist mit 20 Durchläufe mit Verwendung des vollen Speicher Fehlerfrei durchgelaufen.

Bisher läuft das System auch mit nur 1,200v stabil.
Werde später auch noch Spiele testen ob es damit auch stabil laufen wird.

Ich denke das da nichts dagegen sprechen würde wenns stabil läuft oder übersehe ich irgendwas?

Habe genau denselben RAM, werde das definitiv auch mal testen. Was für DRAM hat deiner verbaut? Auf meinem sind Micron meine ich.


Allerdings hatte ich auch schonmal in die andere Richtung grob getestet. Mit 3600@1,35 ist das System gebootet - mit 18-19-19-39-2T, aber sobald ich HWInfo gestartet habe ist er bei SMART gefreezt ( Lag wohl an den HDDs bzw. am ASMedia SATA-Controller. Seit ich die HDD am Port 5/6 habe passiert das nicht mehr). Werde das auf jeden Fall nochmal testen. Wenn das nicht läuft, dann sollten 3466 zumindest laufen.

Auf meinem alten Board (Z170A Krait Gaming) lief 3200@1,35 V ohne Probleme mit 16-18-18-36-2T, aber höher ging nicht (boot-Schleife)

Jo, so ist es mit meinem Phanteks auch. Denke aber beim Z170M würden wir den ersten PCI_E Slot definitiv nicht nutzen können.

Habe genau denselben RAM, werde das definitiv auch mal testen. Was für DRAM hat deiner verbaut? Auf meinem sind Micron meine ich.
Kann ich dir gar nicht sagen, mir ist nur von Corsair bekannt das Samsung Speicher verbaut sind.
Habe jetzt aber nicht geschaut ob auf den Speicherigel was konkretes dazu bei steht.

Mittels CPU-Z kann ich hierzu nichts auslesen.
Im übrigem können die Speicher bis zu 1,350v haben, habe mein Test mit nur 1,200v daher beendet, da ich einmal ein Fehler hatte und ich es nicht ausschließen konnte das es von der Spannung her kam.
Ansonsten habe ich keinerlei Vorteile mit nur 1,200v ersehen können, die Temperatur der CPU hat es nicht beeinflusst.

Auf die Temperatur der Arbeitsspeicher habe ich nicht geachtet, die sind aber auch mit 1,350v nicht bedenklich.
Über 3000 MHz wofür die Speicher vorhergesehen sind möchte ich sie ehe nicht betreiben.

Ich glaube die mischen die Chips. Wie gesagt meiner hat Micron.
Es gibt so ein Tool damit kann man das auslesen. Ich poste nachher mal einen Screen und Link zum tool

Ja mach es, würde es dann auch mal auslesen wenn es damit geht.
Mir ist nur von meiner Grafikkarte bekannt das ich Micron Speicher(GPU-z) verbaut habe.

Zuletzt bearbeitet:
Hier mein Ram.

Das Tool heißt Taiphoon Burner und kann hier runtergeladen werden. Ich habe die Freeware benutzt

Ist doch super.
Wie ist eigentlich die Prio bei Speichern?
Samsung > Hynix > Micron oder ?

Also ich muss sagen bin immer begeisterter vom OCF. Konnte jetzt 4,5 GHz ausloten.

LL3, Offset +105mV , RAM auf 3200 CL16-18-39-2T eingestellt liefert bei mir
Vidle = 1,260 V
Vload = 1,200 V
Getestet OCCT 1 Stunde
Temperaturen bei mir max. 55°C (Lüfter fix mit 50%)

Gehe ich weiter runter, d.h. Vload = zwischen 1,168 und 1,184 (schwankend) dann steigen nach einiger Zeit 2 Worker aus. Das wird dann wohl das Limit sein.

Zum Vergleich:
Altes Board brauchte 1,160 für 4,2 GHz....(4,5 lief mit 1,3V)

Ich hätte niemals erwartet, dass das so ein heftiger Unterschied wird.

Zuletzt bearbeitet:
Im Moment wohl Samsung 8Gb B-Die > all, bis irgendwann noch mal was ähnlich potentes kommt... vielleicht von Samsung selbst in 16Gb.

Für Dual Rank Hynix oder Micron sind DDR4-3200 CL15 schon ganz ordentlich, mehr als eine oder zwei Stufen Takt sind da je nach Spannung sowieso nicht mehr drin.

Ich hätte niemals erwartet, dass das so ein heftiger Unterschied wird.
Habe ich mich damals auch gewundert wo ich von MSI auf OCF gewechselt habe.
Bei mir hat es auch etwa 50mv ausgemacht, von 1,256v auf nur 1,200v bei 4,5 Ghz.
Auf Wasser bin ich jetzt sogar auf nur 1,184v gekommen.

Hat jemand schonmal es mit einem Msi z270 gaming m7 vergleichen können. Man liest immer wieder dass das M7 auch weniger Spannung benötigt als andere Z270 Mainboards aber einen direkten Vergleich mit dem OC Formula findet man nicht.

Hast du das Board? Denn mir ist von Z170 MSI Boards von Usern bekannt die am kotzen waren, da sie nur eine LLC Stufen zum auswählen hatten.
Bei meinem Tomahawk war es nicht anders. Das M7 war da auch nicht ausgenommen, erst beim dem Flaggschiff dem Titanium Board waren mehrere Stufen mit vorhanden.

Wobei das übertakten schon möglich war, nur musste man sich mit nur einer Stufe oder Auto begnügen.

Zuletzt bearbeitet:
Nein habe es nicht. Hat mich nur interessiert da du geschrieben hattest das du von Msi kommst.

Soweit ich weiß kannst du nun beim Z270 M7 mehrere LLC stufen wählen.

Zuletzt bearbeitet:
Hatte das z170 Tomahawk verbaut.
Zu den 270er habe ich keine Erfahrung, da musst du warten bis jemand anderes dazu ggf. was schreiben kann.

Mein Betrag bezog sich auch aufs letzte Jahr(August) als ich mir mein 6700k zusammen mit diesem MSI Board kaufte und verbaute.

Zuletzt bearbeitet:
Hat jemand schonmal es mit einem Msi z270 gaming m7 vergleichen können.
Hatte ralle das M7 nicht mal angetestet? Er müsste doch Vergleiche zu einigen anderen Modellen ziehen können.

Genau, hatte ich gemacht und auch geposted damals (im OC Thread 100%, hier im Thread glaub ich auch), soviel zum Thema "findet man nicht".

War 20-30 mV schlechter als das OCF, LLC ist aber ganz normal implementiert. Nur BCLK bekommt man nicht glatt auf 100.0, ist immer 99.8 oder 100.1... das hatte mich etwas genervt, auch wenn es nur Kosmetik ist und bei Screens nervt.

Habs gefunden Danke Ralle!

Danke für deine Info. :)

Bei einem MOCF hätte ich glatt noch mal zugeschlagen dabei, so warte ich vorläufig mal ab, was AMD und Intel "demnächst" neues auffahren.
Ein AMD OCF für 16 Kerner wäre mal was. :d


Gruß

Heinrich

Sers,

hab das Z170 OCF (nicht "m" Version) und hab aber das Problem, das ich nach einem Bios Update auf die aktuelle Version (7.40) nicht mehr meine OC Profile importieren kann.
Hat da jemand schon Erfahrung gemacht, wie man das wieder importieren kann?
Möchte ungern wieder bei 0 anfangen (5 Tage Testen und ausloten wären dann fürn A**ch) =(

Danke =)


Ähnliche Themen

D
Antworten
45
Aufrufe
10K
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
