ASRock Z77 Pro3
ASRock Z77 Pro4 / Pro4-M
ASRock Z77 Extreme3 / Extreme4 / Extreme4-M / Extreme6 / Extreme9 / Extreme11​

Die Modelle auf einen Blick

Die Modelle im Detail

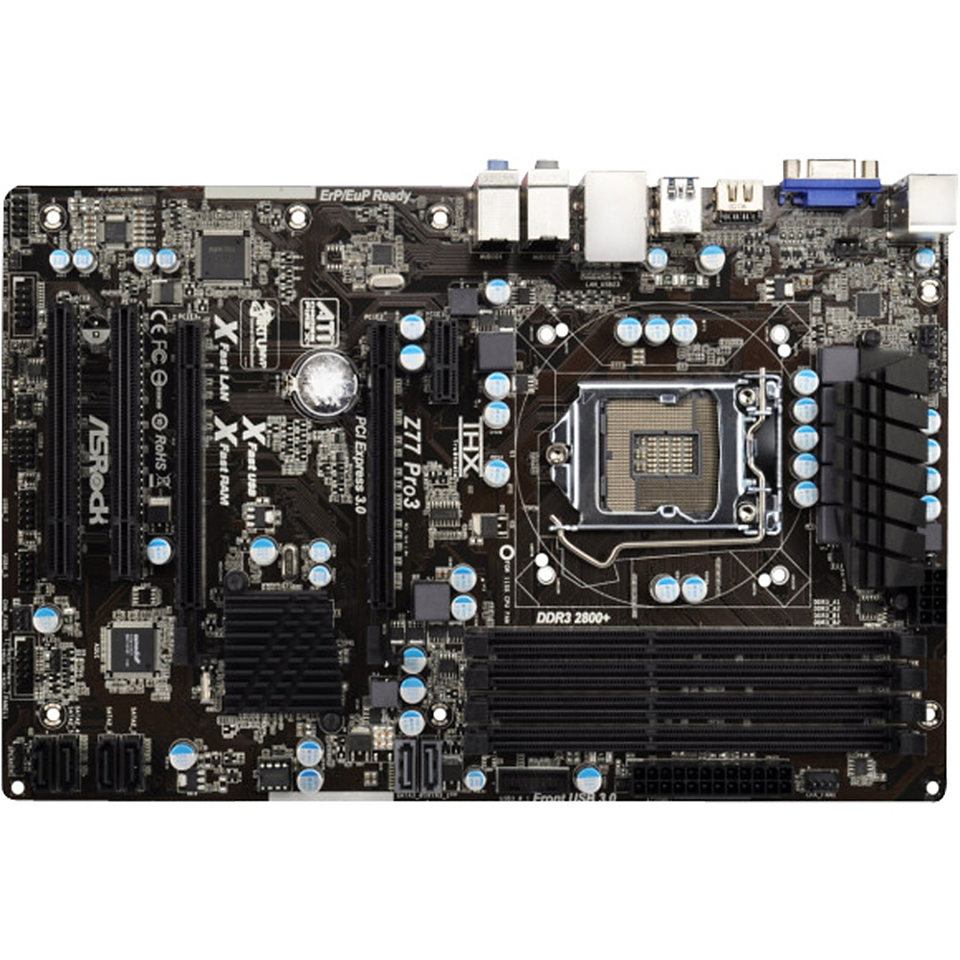

• ASRock Pro3 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler















  Ausstattung


  • Formfaktor:......... ATX, 305 x 193 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD)
  • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 6x Audio, HDMI, VGA
  • Intern IO:........... 5x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  AMD CrossfireX (Anbindung: 16+4 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA Kabel
• ASRock Pro4 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... ATX, 305 x 201 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 3x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061)
  • Extern IO:........... PS2, 1x RJ45, 6x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, HDMI, VGA, DVI
  • Intern IO:........... 3x Fan, 2x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  AMD CrossfireX (Anbindung: 16+4 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA Kabel
• ASRock Pro4-M ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... µATX, 244 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ Erweiterungsslots: 1x PCIe 3.0 x16, 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x16 (elektrisch nur x1), 1x PCIe 2.0 x1
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
  • Intern IO:........... 3x Fan, 2x USB2.0, 1x USB3, IEEE1394, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  AMD CrossfireX (Anbindung: 16+4 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA Kabel
• ASRock Extreme3 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler

  [















  Ausstattung


  • Formfaktor:......... ATX, 305 x 218 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC892 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD)
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 2x USB3.0 (2x ASMedia ASM106x), 5x Audio, SPDIF, HDMI, VGA, DVI
  • Intern IO:........... 6x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA-III Kabel
• ASRock Extreme4 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Link: Erfahrungen zum ASRock Extreme4


  Spoiler

  [














  Ausstattung


  • Formfaktor:......... ATX, 305 x 218 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 2x PCIe 2.0 x1, 2x PCI
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Broadcom BCM57781
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 4x USB3.0 (2x ASMedia ASM106x), 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
  • Intern IO:........... 6x Fan, 3x USB2.0, 1x USB3.0, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2x SATA-III Kabel
  Reviews(Deutsch/Englisch)
  • ASRock Z77 Extreme4 Review | Turngeek
  • ASRock Z77 Extreme4 Testbericht/Review
  • ASRock Z77 Extreme4 Review


• ASRock Extreme4-M ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... µATX, 244 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Realtek RTL8111E
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 2x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 1x RJ45, 4x USB2.0 / 2x USB3.0, 5x Audio, SPDIF, eSATA-III, HDMI, VGA, DVI
  • Intern IO:........... 5x Fan, 3x USB2.0, 1xUSB3, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung 8(Gen3)+8(Gen3)+4(Gen2) Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  2xSATA-III Kabel
  Reviews(Deutsch/Englisch)
  • pctreiber.net: Live-Review: ASRock Z77 Extreme4-M; Test des kleinen mATX Ablegers
  http://www.pctreiber.net/2012/asrock-z77-extreme4-m-test.html


• ASRock Extreme6 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... ATX, 305 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI, 1x PCIe Mini Card
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Broadcom BCM57781
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 1x RJ45, 2x USB2.0 / 4x USB3.0 (2x Intel Z77, 2x ASMedia ASM1061), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI, DisplayPort, VGA, DVI
  • Intern IO:........... 6x Fan, 3x USB2.0, 1xUSB3, IEEE1394, COM, FDD, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung 8(Gen3)+8(Gen3)+4(Gen2) Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_2S Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  4xSATA Kabel
  4xHDD Schrauben
  6xGehäuse Schrauben
  1xUSB3.0-Slotblende
  Reviews (Deutsch/englisch)
  • ocaholic - Review: ASRock Z77 Extreme 6 mit Ivy Bridge - Mainboards - Reviews
  • 4-Way Intel Z77 Motherboard Round-up > Asrock Z77 Extreme6 - TechSpot Reviews
  • Sechs Z77 Motherboards zwischen 135€ und 175€ im Vergleichstest
  • ASRock Z77 Extreme6 (Intel Z77 with Ivy Bridge) Motherboard Review :: TweakTown USA Edition
  • Asrock Z77 Extreme6 Socket 1155 Motherboard
  • ASRock Z77 Extreme6 Motherboard w/ Intel i7-3770K Review | KitGuru
  • ASRock Z77 Extreme 6
  • Review: ASRock Z77 Extreme6 Motherboard - Funky Kit


• ASRock Extreme9 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  News: ASRock bringt Z77 Extreme9 in den Handel


  Spoiler














  Ausstattung


  • Formfaktor:......... ATX, 305 x 244 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ Erweiterungsslots: 5x PCIe 3.0 x16, 1x PCIe 2.0 x16, 1x PCIe 2.0 x1, 1x PCIe Mini Card
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. Broadcom BCM57781
  • Laufwerke:.......... 4x SATA-II & 2x SATA-III (Z77, RAID 0/1/5/JBOD), 4x SATA-III (ASMedia ASM1061, 1x shared eSATA)
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0 / 8x USB3.0 (4x Etron EJ188H, 4x Intel Z77), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI
  • Intern IO:........... 6x Fan, 3x USB2.0, 2xUSB3.0, IEEE1394, COM, SPDIF_HDMI

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 16+16 Lanes)
  Nvidia 3-way SLI (Anbindung: 8+8+16 Lanes)
  Nvidia 4-way SLI (Anbindung: 8+8+8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung: 8+8+16 Lanes)
  AMD 4-way CrossfireX (Anbindung: 8+8+8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED


  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_3S Card
  ASRock 3-Way SLI Bridge Card
  2xASRock SLI Brückenkarte
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  6xSATA Kabel
  2xSATA 1 zu 1 Versorgungs-Kabel
  1xASRock Wi-SB Box
  12xSchrauben
• ASRock Extreme11 ( Preisvergleich | Produktseite | User Manual | BETA ZONE )

  Spoiler














  Ausstattung


  • Formfaktor:......... EATX, 305 x 267 mm
  • Sockel:............... LGA1155
  • Chipsatz:............ Intel Z77
  • Steckplätze:........ Erweiterungsslots: 3x PCIe 3.0 x16, 1x PCIe 2.0 x16, 3x PCIe 2.0 x1, 1x PCIe Mini Card
  • Arbeitsspeicher:... 4x DDR3 (1066, 1333, 1600, OC: 1866, 2133, 2400, 2800, 3000), bis 32GB, XMP Profile 1.2/1.3
  • Audio:................ Realtek ALC898 HD-Audio, THX TruStudio
  • LAN:.................. 1x Intel® 82579V, 1x Intel® 82583V (WOL, Dual LAN with teaming, PXE)
  • Laufwerke:.......... 2x SATA-III (Z77, RAID 0/1/5/JBOD), 8x SAS2/SATA-III (LSI SAS2308 PCIe 3.0 x8 controller (RAID 0, RAID 1, RAID 1E and RAID 10), MegaRAID Utility, NCQ und Hot Plug
  • Extern IO:........... PS2, 2x RJ45, 2x USB2.0, 8x USB3.0 (4x Etron EJ188, 4x Intel Z77), 5x Audio, SPDIF, eSATA-III, IEEE1394, HDMI
  • Intern IO:........... 6x Fan, 3x USB2.0 (6 Anschlüsse), 2x USB3.0 (4 Anschlüsse, Etron EJ188), IEEE1394, COM, SPDIF_HDMI, CIR, IR, Front panel audio, 1x Vertical Type USB, SLI/XFire Power

  Backpanel





  Besondere Features

  Nvidia SLI (Anbindung: 16+16 Lanes)
  Nvidia 3-way SLI (Anbindung: 8+8+16 Lanes)
  Nvidia 4-way SLI (Anbindung: 8+8+8+8 Lanes)
  AMD CrossfireX (Anbindung: 8+8 Lanes)
  AMD 3-way CrossfireX (Anbindung: 8+8+16 Lanes)
  AMD 4-way CrossfireX (Anbindung: 8+8+8+8 Lanes)
  ASRock Instant Boot
  ASRock Instant Flash
  ASRock APP Charger
  ASRock SmartView
  ASRock XFast USB
  ASRock XFast LAN
  ASRock XFast RAM
  ASRock Crashless BIOS
  ASRock OMG (Online Management Guard)
  ASRock Internet Flash
  ASRock Dehumidifier Function
  Lucid Virtu Universal MVP
  Hybrid Booster:
  CPU Frequency Stepless Control
  ASRock U-COP
  Boot Failure Guard (B.F.G.)
  Combo Cooler Option (C.C.O.)
  Good Night LED
  2oz copper PCB

  Lieferumfang

  Mainboard
  ASRock SLI_Bridge_3S Card
  ASRock 3-Way SLI Bridge Card
  User Manual
  Quick Installation Guide
  Support CD (Software Bundle: AntiVirus Software Trial, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite)
  I/O Shield
  8x SATA Kabel
  2x SATA 1 zu 1 Versorgungs-Kabel
  1x ASRock Wi-SB Box
  12x Schrauben
  Reviews (Deutsch/englisch)
  • Hardwareluxx: Test: ASRock Z77 Extreme11

Inkompatibilitäten (soweit bekannt)

Spoiler

Hier wird ergänzt...

Allgemeine Infos & nützliche Links

• ASRock 7-Series Microsite
• ASRock Tech Zone (Features wie APPCharger, XFast Ram etc. werden hier erklärt(englisch)

http://www.asrock.com/feature/

---------- Post added at 15:21 ---------- Previous post was at 15:19 ----------

Da ich finde, dass es nicht nur zu den Fatal1ty-Modellen einen Sammelthread geben darf kommt hier nun einer für die restlichen Z77 Boards von ASRock.

Mit Hilfe eurer Mitarbeit können wir den ersten Post gerne erweitern.

Wer Fehler findet - bitte hier schreiben, ich werde es alsbald korrigieren.



[Coolsys]

Was sagt denn der Taskmanager bei "Insgesamt (Physikalischer Speicher)" [Register: Leistung]?



[Mark3Dfx]

@ triangle
Ja, gibt ja den coolen Knopf am Backpanel.

@
Coolsys



[Coolsys]

Erstaunlich, Mark3Dfx. Da ist doch irgendwo ein fieser Wurm drin. Hattest du Windows neu installiert? Das ist keine Starter Edition, oder?



[Zaunei]

Boote mal mit ner Ubuntu Live CD oder so und guck da mal



[Mark3Dfx]

Ich werd das Ding zurückschicken, kA was das sein soll.
Ubuntu und Co. nützt ja nichts weil schon im BIOS nur 8 GB angezeigt werden.
(Im System Overview zeigt aber alle DIMM Slots gelb belegt und erkannt)

BS ist Win 7 x64 Pro.
Habe eben mal alles auseinander gebaut, nur 1 RAM Riegel drin
GTX 460 raus, TFT an die iGPU angeschlossen clear CMOS per Jumper
....Fehlercode d6!

Nur mit der GTX bootet er.

---------- Post added at 21:32 ---------- Previous post was at 20:40 ----------

Eine Frage stellt sich mir nun.
Was ist defekt? Board oder CPU?

Ohne dezidierte Graka bootet die Kiste nicht....Error d6.

"The VGA could not be recognized. Please clear CMOS and try re-installing the VGA card. If the problem still exists, please try installing the VGA card in other slots or use other VGA cards."



[daniel184]

Also ich bin auch kein Experte, würde aber mal auf die CPU tippen. Da er mit der IGPU nicht bootet wird es ein Problem mit der CPU bzw. dem internen Speichercontroller der CPU sein. ABer es ist natürlich schwierig jetzt. Am besten wäre es wenn du eine andere CPU testen könntest, oder halt deine bei wem anders mal einbaust.



[Cpt.Willard]

Hallo,

ich hab ein klitzekleines Problem (für mich) ...
Hab die RAMS pers XMP-Profil im Bios gestartet, läuft auch gut, hab jetzt unter Aida gesehen, dass sie mit CR 2 laufen, wollte dann im Bios auf CR1 stellen, doch leider bleibt es nur bei Auto, muss ich erst eine andere Option umstellen?

Bios ist 1.7, CPU 3570k und RAM Corsair xm3 1600@ 9-9-9-24 @1,65v



[Coolsys]

Ja, ich glaube, wenn du auf manuell gehst bleibt der rest so wie beim XMP-Profil. Hast du auch versucht das Feld auszuwählen und einfach die 1 auf dem Nummernblock zu drücken?

Gesendet von meinem LG-P990 mit der Hardwareluxx App



[Cpt.Willard]

Manuell bei welcher Einstellung?
Lt. Software setup guide, hätte ich bei LOAD XMP SETTING, die Optionen [Auto], [Default], [Profil 1] und [Profil 2], ich hab allerdings nur Auto und profil 1, mehr nicht... Bei den einzelnen Timingeinstellungen, gibt es im Grunde keine Option, denn gehe ich ins Feld, dann hab ich einfach nur nen blauen kasten, der leer ist.

Vllt. muss ich ja bei einer anderen OC-Einstellung von Auto auf Manuell, jedoch hab ich keinerlei Ahnung wo - sorry, ich bin noch das alte Bios gewohnt


Bin noch einmal rein, hab mich dann in den "Kasten" bewegt und wollte 1N einstellen (es steht links daneben 2N) - sobald ich enter einstelle oder auf F10 drücke, steht es allerdings wieder auf Auto... keine Ahnung was da los ist :/

So, hab mal CMOS reset gemacht und dann wieder alles eingestellt, also Profil xmp und dann in den Kasten bei CR die eins rein - tatsächlich ist sie nun auch stehen geblieben und lt. Aida... ist sie nun auch auf 1T - puh, danke ... sehr ungewohnt "so etwas"!

Merkwürdig ist jetzt auch, dass der Speicher nicht mehr mit 1592 MHz läuft (wurde vorher so ausgelesen in AIDA) - sondern 1627MHz... naja, egal



[2times]

HDLED CS601 funktioniert nicht

Hallo zusammen,

ich hab seit kurzem ein ASRock Z77 Extreme4. Bekomme leider die HDLED nicht ans laufen. Habe einen guten alten CS-601 Midi Tower. Das HDLED Anschlusskabel ist zweipolig, das Kabel der Power LED dreipolig.
Die Power LED habe ich oben Rechts vom System Panel an dem separaten dreipoligen Steckplatz angeschlossen und die funktioniert auch. Nur die HDLED geht nicht. Hab auch schon mehrfach rumprobiert ob nicht falschrum angeschlossen, das ist es nicht. Die LED funktioniert auch, wenn ich sie am Anschluss der Power LED anstecke leuchtet sie. Sehr merkwürdig

Angeschlossen sind die LEDs wie hier eingezeichnet:




Kann mir da jemand helfen warum die HDLED trotzdem nicht leuchtet? Habe eine SSD am SATA 0 (OS) und zwei HDD an SATA 1 und 2.
Reset und Power Button funktionieren.

Grüße
2times

Es gibt zwei Anschlusspunkte für die Power-LED, aber nicht für die HDD-LED.

Ich kenne nur Gehäuse mit einer einfarbigen LED, daher muss eine mit zwei Polen auch hier angeschlossen werden:

Dort kann man auch testen, ob die HDD-LED funktioniert. Einfach testweise anschließen und wenn sie dauerhaft leuchtet, funktioniert sie. Wenn nicht, die Power-LED es aber tut kann es ja auch die LED sein, die defekt ist.

Hat man stattdessen eine zweifarbige LED würde der dreipolige LED-Anschluss genutzt werden, durch die zwei + Pole können unterschiedliche Farben geschaltet werden, was aber wohl kein Gehäusehersteller einbaut, von den Mainboardherstellern aber immer noch unterstützt wird. Manche Gehäusehersteller bieten aber auch einen dreipoligen Stecker an, an dem nur 2 Pole belegt sind.



[Mark3Dfx]

Mit der einer Nadel das + Kabel aus dem Gehäuse Stecker ziehen
und danach so in dem Stecker schieben das Farbe (+) und danach Weiß (-) paßt.

[leer][+][-]



[2times]

Hallo,

aber mein HDLED Stecker im CS-601 ist ja nur zweipolig und so angeschlossen wir auf dem Bild rot eingezeichnet.
Der PLED Stecker ist dreipolig, aber dafür gibts ja auch einen dreipoligen Anschluss auf dem Board.

Mit der einer Nadel das + Kabel aus dem Gehäuse Stecker ziehen
und danach so in dem Stecker schieben das Farbe (+) und danach Weiß (-) paßt.

[leer][+][-]



[Thunderburne]

Da es denke ich keinen Sammelthread für das Asrock WS gibt klinke ich mich hier mal mit ein.

Ich möchte 3 Grafikkarten im Trifire auf diesem Board betreiben.
Das Board habe ich heute Nacht eingebaut und heute Abend geht es weiter .
Hoffe das bei der Stabilität des Boards keine Überraschungen erlebe.



[Mark3Dfx]

Freundin bekommt das Extreme4. Stimmt es das das Board schmaler als Standart-ATX ist?
Nur 2 statt 3 Reihen in der Breite zum festschrauben.



[ruessl]

Ja ist ein bisschen schmäler,mir hat trotzdem mein altes Fatality besser gefallen.
War ich schon so vertraut damit.



[Mark3Dfx]

Danke für die Info.
Also muss man beim einstecken der DIMMS & ATX Strom aufpassen das es sich nicht durchbiegt?



[Zaunei]

Danke für die Info.
Also muss man beim einstecken der DIMMS & ATX Strom aufpassen das es sich nicht durchbiegt?

Ja solltest schon n bissel aufpassen ^^



[Swtor]

neues bios

Z77 Pro4-M 1.90 3/19/2013 Add TPM auto detected function.



[xXSR1D3RXx]

hat das extreme6 eigtl irgendwo nen sensor-eingang für temp-fühler?



[Gelöschtes Mitglied 37078]

Kann mit jemand kurz sagen wie ich die GPU vom Board/CPU abschalten kann?
Im Bios find ich nix?!?



[daniel184]

Kann mit jemand kurz sagen wie ich die GPU vom Board/CPU abschalten kann?
Im Bios find ich nix?!?

Ganz einfach:

Advanced -----> North Bridge Configuration --------> IGPU Multi Monitor ----------> Disabled

Musste am Anfang auch erstmal suchen



[Spieluhr]

Mal wieder nen ASRock gegönnt:



[ruessl]

sehr schönes Board



[Sm0kY88]

stell mir den lüfter komisch vor der könnte evtl laut werden



[Kenta]

Hallo,

jemand eine Idee wie ich 2x HD6950 auf meinem Z77 Pro3 unterbekomme?
Es geht hier um die SATA Steckplätze die hier ja dann total blockiert werden.

Ich habe 1x HDD, 2x SSD und 1x Laufwerk ab SATA angeschlossen.

Die 2 Mittleren der 6 sind schonmal weggefallen durch eine Graka... angenommen ich stecke oben noch eine rein, fallen diese auch weg.

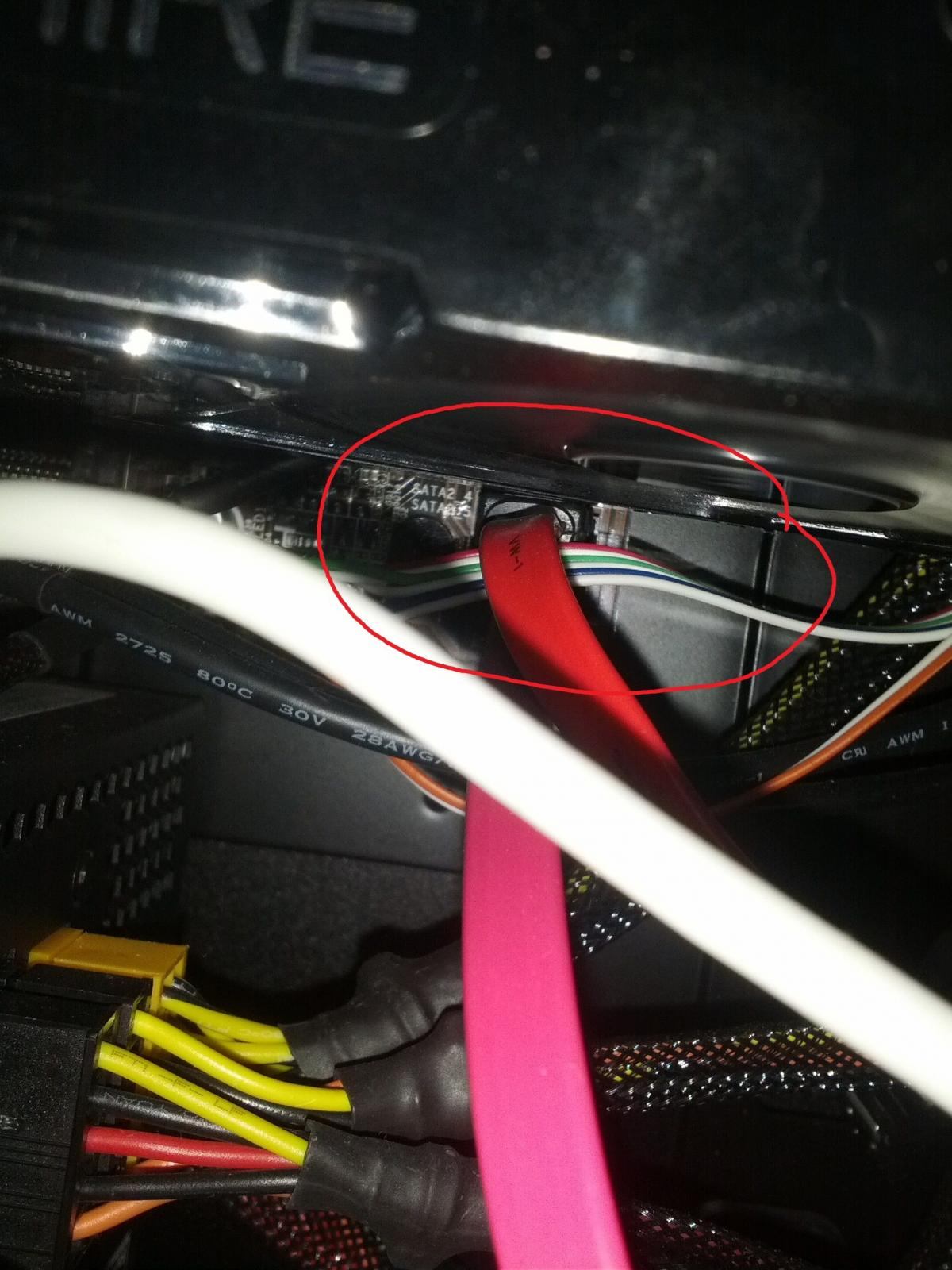

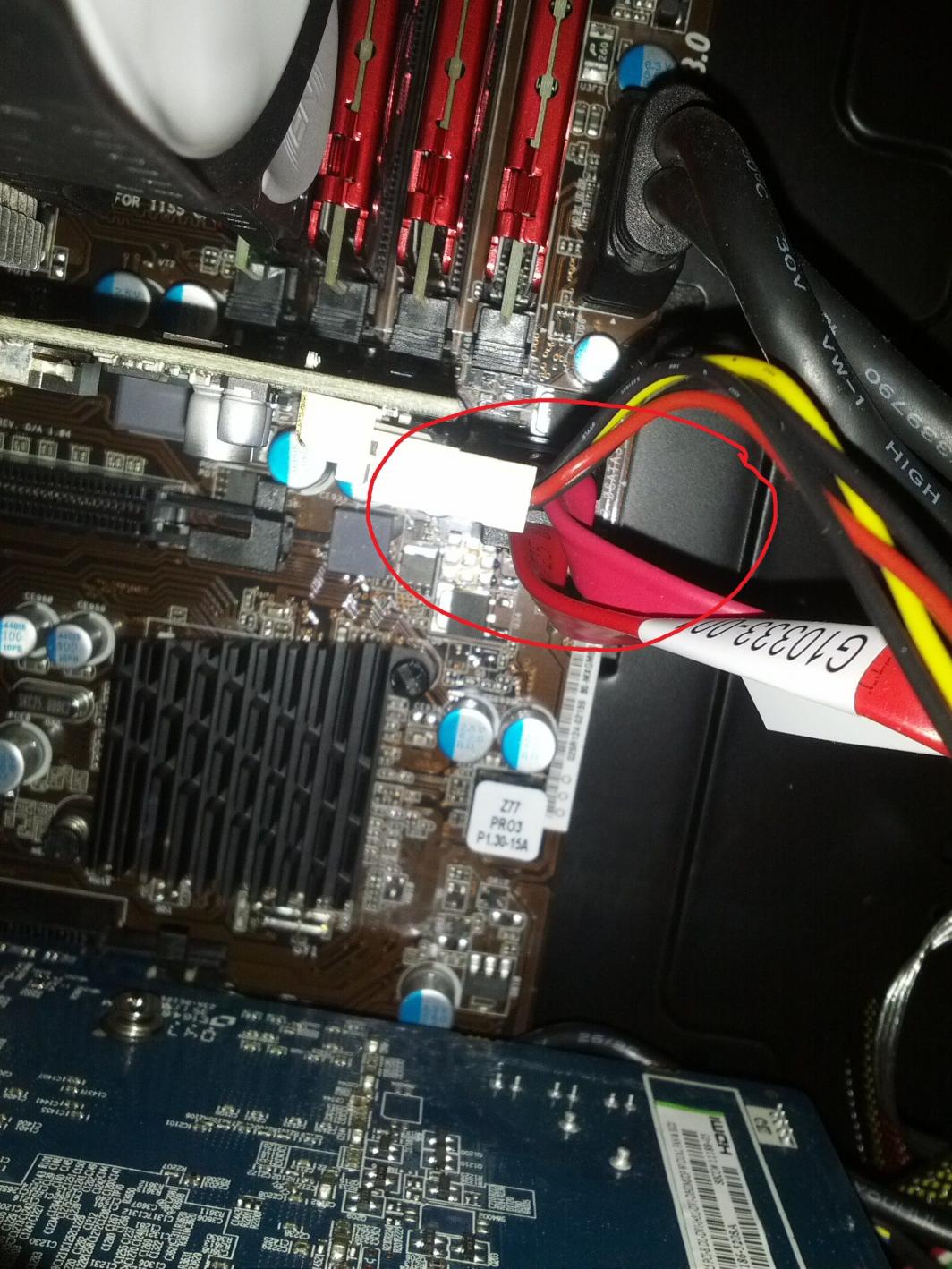

Bekomme ich oben 2 abgewinkelte Kabel unter? Das eine würde ja auch wieder nicht passen da der Winkel ja direkt an den RAM aufliegen würde...



[Kenta]

bzw. ich sehe gerade, dass dann nur eine Karte (Oben) mit 16 Lanes arbeitet und die untere mit 4x Lanes



[Spieluhr]

Das ist normal und auch bei preislich teureren Boards so. Auch ist es meist so, daß der unterste PCIe meist nur 2.0 unterstützt, während die oberen alle 3.0 unterstützen. Also für CF/SLI sollte man immer die beiden obersten nehmen und da das Pro3 eh kein PLX Chip besitzt ist da nur max. x8/x8 bei CF/SLI möglich.

@ Sm0kY88: Laut Tests soll der Lüfter aber sehr leise sein und dient eigentlich eher der Kühlung des SAS-Controllers der mit unter den Kühlkörper sitzt. Ich hatte ja schonmal ein ASRock OC-Formula, daß auch diesen Lüfter verbaut hatte, der war auch nicht akustisch auffällig und sehr leise.



[ruessl]

und zufrieden mit dem Extreme 11?



[Spieluhr]

Super zufrieden!!

Bin gerade mit den Einbau und neu aufsetzen von Win7 fertig. Board startete sofort mit Ivy und 32GB Vollbestückung ohne Murren. Hatte nur anfangs Probleme mit den LSI SAS-Controller, wenn der aktiviert war ging der Neustart aus Win heraus nicht und beim kompletten herunterfahren blieb das Board an und es wurden nur die Festplatten abgeschaltet. Nach ein paar mal stromlos setzen des Rechners waren diese Bugs, warum auch immer, aber erledigt.

Erfreulich auch, trotz der sehr hohen Kühlkörper läßt sich ein Phanteks mit Luft nach allen Seiten hin problemlos montieren:

..ein geiles Stück Hardware das ist und die Ausstattung pompös.



[Zikonov]

Ist es richtig, dass sich das Z77 Pro 3 disqualifiziert, sobald man den unteren Slot für die Graka nutzen möchte und 6 SATA Geräte angeschlossen hat?

Das wäre für mich ein K.O. Kriterium, da ich im oberen Slot keine Graka aufgrund meiner Xonar Essence STX betreiben kann.

Dann wäre vermutlich das Extreme4 die bessere Wahl.
