[Sammelthread] Asus Maximus II Formula R.o.G. (Intel P45) [5]

[blockquote]

Maximus II Formula Bootlogo aus BIOS extrahiert


Maximus II Formula Gene Bootlogo aus BIOS extrahiert​



Inhalt
  1. Allgemeines
    1. Layout
    2. Bilder
    3. Spezifikationen
    4. Lieferumfang
    5. BIOS
  2. Informationen
    1. Previews / Reviews
    2. Overclocking Ergebnisse
    3. Kompatibilitätsliste
      1. RAM / QVL
      2. Kühler
    4. BIOS Template
    5. Neues Board, was tun?
    6. F.A.Q.
      1. Messpunkte
      2. Was ist die/der/das GTL?
      3. Max./Min. Volt-Werte für den Betrieb
      4. Northbridge zu heiss?
      5. Gibt es weitere Möglichkeiten die Temperaturen zu senken?
      6. Wie sollte ich mein BIOS flashen?
      7. Prime95 bringt einen Fehler. An was könnte es liegen?
      8. Wie gut ist die beigelegt Soundkarte? (X-Fi)
      9. Wie stark under/overvolted das Board bei manuellen Einstellungen?
      10. Welche Version der Northbridge verbaut Asus?
      11. Lassen sich die Lüfteranschlüsse über SpeedFan regeln?
      12. Ich habe ein Problem. Wie poste ich richtig?
      13. Gibt es bekannte Bugs/Probleme mit dem Board?
      14. Weitere Fragen... und Antworten
    7. Links
  3. Downloads
    1. BIOS
    2. BIOS modded by e.v.o
    3. Treiber
    4. Software
    5. Tools
    6. Handbuch
  4. Der Rest
    1. News
    2. Updates
    3. ToDo
    4. Danksagung



  1. Allgemeines
    1. Layout




    2. Bilder

      Quelle: ocXtreme​
    3. Spezifikationen
      CPU:
      • Intel Socket 775: Intel Core 2 Extreme/Quad/Duo, Pentium/Celeron Dual-Core,
      • Support Intel 45nm/65nm Multi-Core CPU

      Chipsatz:
      • Intel P45 rev. A2 Chipsatz
      • Intel ICH10R Southbridge

      Speicher:
      • 4 x 240-pin DIMM, Max. 16 GB, DDR2 1200/1066/800/667 Non-ECC,Un-buffered Memory
      • Refer to asus.com QVL or the user manual for the Memory QVL(Qualified Vendors Lists).
      • Windows XP/Vista unterstützt maximal nur 4 GB Speicher. Windows XP/Vista x64 mehr als 4 GB

      Erweiterungs-Slots:
      • 2 x PCIe 2.0 x16 (single max @16,dual @ x8 speed)
      • 3 x PCIe 1.0 x1
      • 2 x PCI 2.2

      Multi-GPU Unterstützung:
      • Unterstützt ATI CrossFireX™

      Storage:
      • Intel ICH10R:
      • - 6 x SATA 3.0 Gb/s ports @ Intel Matrix Storage Technology, Supports RAID 0,1,5,10
      • Marvell 88SE6121:
      • - 1 x UltraDMA 133/100/66/33 for up to 2 PATA devices
      • - 1 x eSATA 3.0 Gb/s port (SATA On-the-Go)
      • Silicon Image Sil5723
      • - 2 x SATA 3.0 Gb/s ports, Supports RAID 0,1

      Audio:
      • SupremeFX X-Fi Audio Card
      • ADI® AD2000B 8-channel High Definition Audio CODEC
      • Creative X-Fi capability with X-Fi interface
      • Coaxial/Optical S/PDIF out

      LAN:
      • Dual Gigabit LAN (Marvell Yukon 88E8056 PCI-E Gigabit Ethernet)
      • Support Teaming Technology

      Interne IO-Anschlüsse:
      • 3 x USB 2.0 connectors supports additional 6 USB 2.0 ports
      • 1 x Floppy
      • 1 x IDE
      • 6 x SATA 3.0 Gb/s (Blau)
      • 2 x SATA 3.0 Gb/s "Speeding HDD connectors" (Schwarz)
      • 8 x Fan connectors: 1 x CPU / 1 x PWR / 3 x Chassis / 3 x Optional
      • 3 x Thermal sensor connectors
      • 1 x IEEE1394a connector (FireWire)
      • 1 x Chassis Intrusion connector
      • 1 x 24-pin ATX Power connector
      • 1 x 8-pin ATX 12V Power connector
      • 1 x En/Disable Clr CMOS
      • 1 x LCD Poster connector
      • 1 x ROG connector
      • 1 x Power-on switch
      • 1 x Reset switch
      • 1 x System panel connector (Q-Connector)

      externe IO-Anschlüsse:
      • 1 x PS/2 Keyboard port (Lila)
      • 1 x eSATA 3.0 Gb/s
      • 2 x Gigabit LAN (RJ45)
      • 6 x USB 2.0/1.1
      • 1 x IEEE1394a (FireWire)
      • 1 x Clr CMOS switch
    4. Lieferumfang:
      • SupremeFX X-Fi Audio Card
      • LCD Poster
      • ASUS Optional Fan
      • 3 in 1 ASUS Q-Connector Kit
      • UltraDMA 133/100/66 cable
      • Floppy disk drive cable
      • SATA cables
      • SATA power cables
      • 2-port USB2.0 + IEEE 1394a module
      • Q-Shield
      • Cable Ties
      • User's manual
      • Zubehör:
    5. BIOS

      Quelle: XtremeSystems​
  2. Informationen
    1. Previews / Reviews

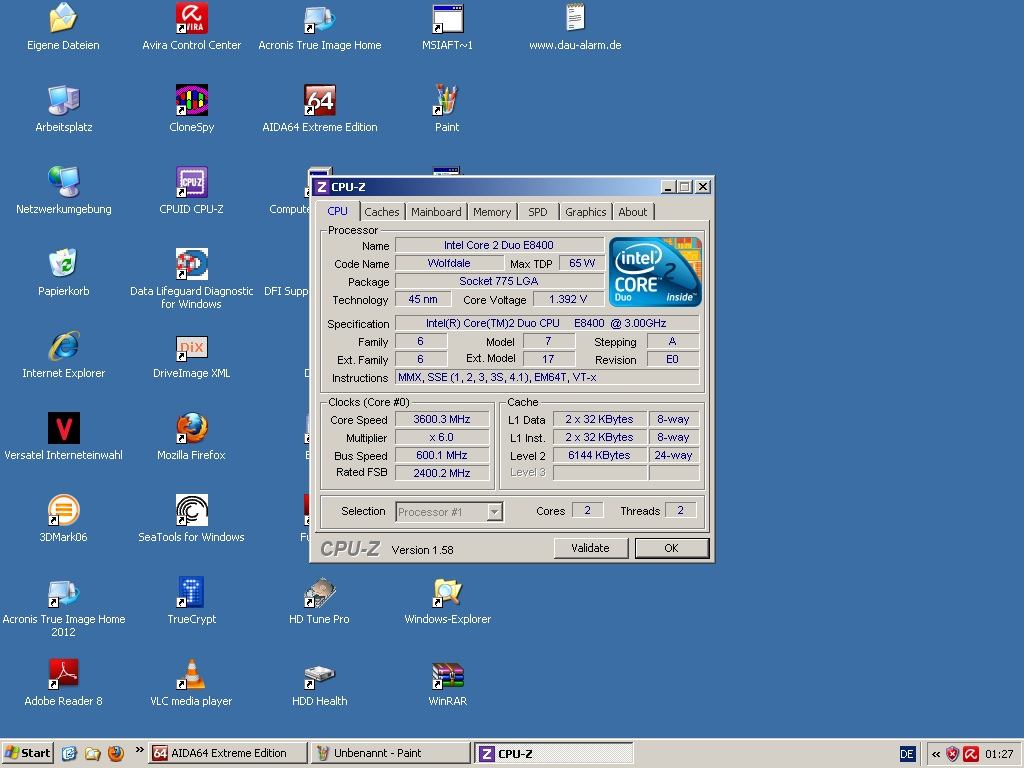

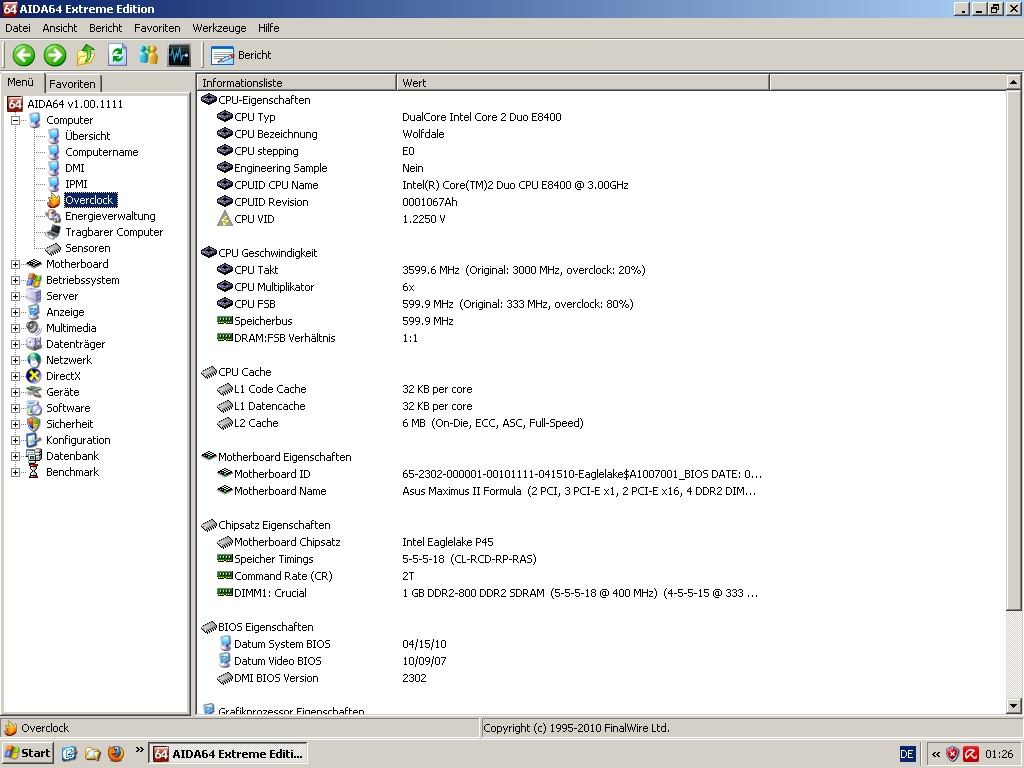

    2. Overclocking Ergebnisse
    3. Kompatibilitätsliste
      • RAM / QVL
        • 2x 1GB A-DATA Vitesta Extreme Edition DDR2-800
        • 2x 1GB Aeneon XTune DDR2-1066
        • 2x 2GB Apogee GT DDR2-1066
        • 2x 2GB Apogee GT DDR2-1150
        • 4x 1GB Cellshock DDR2-800
        • 4x 1GB Cellshock DDR2-1150 (Cellshock Red's)
        • 2x 1GB CompuStocx Diablo DDR2-1200
        • 2x 2GB Corsair DHX DDR2-800
        • 2x 1GB Corsair XMS2 DHX DDR2-800
        • 4x 1GB Corsair Dominator DDR2-1066
        • 2x 2GB Corsair Dominator DDR2-1066
        • 4x 2GB Corsair Dominator DDR2-1066
        • 4x 1GB Crucial Ballistix (Tracer) DDR2-1066
        • 2x 2GB Excelleram Kit CL5 DDR2-1066
        • 2x 2GB G.Skill F2 4GBPK DDR2-1066
        • 2x 2GB G.Skill F2 4GBPI DDR2-1066
        • 2x 2GB G.Skill F2 4GBPI DDR2-1100
        • 4x 2GB G.Skill Trident Kit 4GB DDR2-1066 (F2-8500CL5D-4GBTD)
        • 4x 2GB GeIL Black Dragon DDR2-800MHz (GB24GB6400C4DC)
        • 2x 2GB Kingston HyperX DDR2-1066 Kit (KHX8500D2K2/4G)
        • 2x 2GB Mushkin XP2 DDR2-1100
        • 2x 1GB OCZ Flex XLC DDR2-1200
        • 2x 2GB OCZ Flex II DDR2-1150
        • 4x 2GB OCZ Platinum XTC DDR2-1066
        • 2x 2GB OCZ Platinum XTC DDR2-1150
        • 2x 2GB OCZ XTC Platinum DDR2-1000
        • 2x 2GB OCZ Reaper HPC Edition DDR2-1066
        • 4x 2GB OCZ Reaper HPC Edition DDR2-1066
        • 4x 1GB OCZ Reaper HPC Edition DDR2-1200
        • 2x 2GB Patriot Viper DDR2-1066
        • 2x 1GB Patriot Viper DDR2-1150
        • 2x 2GB Transcend aXeram DDR2-1066
        • 4x 2GB Transcend JetRam DDR2-800
      • Kühler
        • Alpenfön Groß Clock'ner (nur mit leichtem Verbiegen der Lamellen!)
        • Arctic Freezer 7 Pro
        • Asus Silent Night 1+2
        • Asus Triton 79
        • Coolermaster Hyper 212
        • Coolermaster Hyper TX2
        • Noctua NH-U-12P
        • Scythe Mugen / Infinity
        • Scythe Mugen 2
        • Thermalright IFX-14 (HR-10 passt nur mit Bearbeitung)
        • Thermalright Ultra 120 eXtreme / True Black
        • Thermalright HR-01 Plus
        • Thermaltake Sonic Tower
        • Xigmatek HDT-S1283 / Red Scorpion
        • Zalman CNPS 9500 AT
        • Zalman CNPS 9700 LED
        • Zalman 9900 LED
        • ZHEROtherm Nirvana NV 120
        Es ist von wenigen inkompatiblem Kühlern auszugehen, da das Mainboard eine flache Heatpipe hat.
    4. BIOS Template

      Dieses BIOS Template dient dazu aufkommende Fragen beim Übertakten zu vereinheitlichen und somit zu vereinfachen.
      Einfach in den Code-Block klicken, STRG+A drücken, mit STRG+C kopieren und mit STRG+V in eure Antwort kopieren.
      Achtung: Das Template IMMER in einen Code-Block einfassen vor dem Posten!
      Code:
      Ratio CMOS Setting: Auto
FSB Frequency: Auto
CPU Clock Skew: Auto
NB Clock Skew: Auto
FSB Strap to North Bridge: Auto
DRAM Frequency: Auto
DRAM CLK Skew on Channel A1: Auto
DRAM CLK Skew on Channel A2: Auto
DRAM CLK Skew on Channel B1: Auto
DRAM CLK Skew on Channel B2: Auto
[I]DRAM Timing Control: Auto[/I][INDENT]1st Information:
CAS# Latency: Auto
DRAM RAS# to CAS# Delay: Auto
DRAM RAS# Precharge: Auto
DRAM RAS# Activate to Precharge: Auto
RAS# to RAS# Delay: Auto
Row Refresh Recycle Time: Auto
Write Recovery Time: Auto
Read to Precharge Time: Auto
2nd Information:
Read to Write Delay (S/D): Auto
Write to Read Delay (S): Auto
Write to Read Delay (D): Auto
Read to Read Delay (S): Auto
Read to Read Delay (D): Auto
Write to Write Delay (S): Auto
Write to Write Delay (D): Auto
3rd Information:
Write to PRE Delay: Auto
Read to PRE Delay: Auto
PRE to PRE Delay: Auto
All PRE to ACT Delay: Auto
All PRE to REF Delay: Auto
DRAM Static Read Control: Auto
DRAM Read Training: Auto
MEM. OC Charger: Auto
Ai Clock Twister: Auto[/INDENT]
[I]Ai Transaction Booster: Auto[/I][INDENT]Common Performance Level: Auto
Pull-in of CHA PH1: Enabled
Pull-in of CHA PH2: Enabled
Pull-in of CHA PH3: Enabled
Pull-in of CHB PH1: Enabled
Pull-in of CHB PH2: Enabled
Pull-in of CHB PH3: Enabled[/INDENT]
PCIE Frequency: 100

CPU Voltage: Auto
CPU PLL Voltage: Auto
FSB Termination Voltage: Auto
DRAM Voltage: Auto
North Bridge Voltage: Auto
South Bridge 1.5 Voltage: Auto
South Bridge 1.1 Voltage: Auto

CPU GTL Reference (0): Auto
CPU GTL Reference (1): Auto
CPU GTL Reference (2): Auto
CPU GTL Reference (3): Auto
NB GTL Reference: Auto
DDR2 ChA Reference Voltage: Auto
DDR2 ChB Reference Voltage: Auto
North Bridge DDR Reference: Auto

[I]CPU Configuration:[/I][INDENT]Ratio CMOS Setting: 9
C1E Support: Enabled
Max CPUID Value Limit: Disabled
Intel Virtualization Tech: Enabled
CPU TM Function: Enabled
Execute Disable Bit: Enabled[/INDENT]
Load-Line Calibration: Enabled
CPU Spread Spectrum: Enabled
PCIE Spread Spectrum: Enabled
    5. Neues Board, was tun?
      - Heatpipe runter und WLP erneuern. Weiche WLP (auf Silikonbasis) auf den P45 Chip. Grobe WLP (mit Silber, Diamant) auf die Southbridge, etc.)
      - Wenn du nicht übertakten willst: Im BIOS alle Spannungseinstellungen auf den niedrigsten Wert setzen. Beim RAM nachschauen was Standardvolt Angabe ist. Dies geschieht deshalb, weil das Mainboard bei Standardeinstellungen übervoltet und somit die Lebensdauer verkürzt, mehr Strom verbraucht und die Temperaturen unnötig erhöht.
      - Im BIOS alles austellen was nicht gebraucht wird: IDE, eSATA, 2. LAN Port, usw.
    6. F.A.Q.
      • Wo sind die Messpunkte?

        Quelle: Awardfabrik.de (@arne)​
      • Was ist die/der/das GTL?
        Die GTL ist ein Teiler. Sie ergibt mit der VTT multipliziert einen Wert in mV. Bei den meisten Board benutzt man den Teiler um auf einen höheren/niedrigeren (eben für die CPU perfekte) Endvoltage zu kommen. Beim Maximus II Formula wird dieser Teiler jedoch gefixt und dafür vom Endwert in mV abgezogen. Das hat den Vorteil, dass sich der Endwert bei gleicheingestellter GTL nicht durch die variable VTT ändert.

        Beispiel mit Asus P5Q Deluxe und vielen anderen Boards:
        VTT x GTL = mV
        1,1V x 0,63V = 693mV

        Beispiel mit Asus Maximus II Formula:
        VTT x fixed GTL = mV - mV
        1,1V x 0,677 = 744,7mV - 50mV

        Beide Beispiele kommen auf etwa das gleiche raus ;)

        Dickgedruckt = Jeweils im BIOS einstellbare Werte​
      • Spannungen
        • vNB (min. / max. / 24/7)
          North Bridge Voltage
          1.1v / 1.21v / 1.25v​
        • vFSB (min. / max. / 24/7)
          FSB Termination Voltage / FSB VTT <> CPU VTT
          CPU VTT: 1.14v / 1.26v - 1.45v / 1.2v
          MCH VTT: 1.14v / 1.26v - 1.32v / 1.2v​
        • vSB 1.1 (min. / max. / 24/7)
          South Bridge 1.1 Voltage
          1.1v / 1.155v / 1.15v​
        • vSB 1.5 (min. / max. / 24/7)
          South Bridge 1.5 Voltage
          1.5v / 1.575v / 1.55v​
        • CPU PLL (min. / max. / 24/7)
          CPU PLL Voltage
          1.5v / 1.575v / 1.55v​
        • CPU vCore (min. / max. / 24/7)
          CPU Voltage
          1.15v / 1.45v / 1.35v​
        • Gültig für: E8xxx / E7xxx / Q9xxx - P45 / ICH10R
        • Min./Max. Werte aus Intel Specification Datasheets.
          > Sollen groben Richtwert geben
        • 24/7 Werte sind Richtwerte. Wie immer gillt: Weniger ist mehr.
        • Niedrige vID = besseres OC Verhalten, schlechteres Silizium.
          Hohe vID = besseres Undervolten, schlechteres OC Verhalten.
          vID Range: 0.8500v - 1.3625v
          > Jeder DIE ist anders. Muss also nicht immer zutreffend sein.
        • vFSB
          Voltage auf dem der FSB läuft. Logische Zustände auf dem FSB sind relativ zur eingestellen Voltage. Höhere VTT Werte resultieren in "höheren" logischen Zuständen und somit in einem erhöhten Störanteil (Rauschen). Ein höherer VTT kann dem OC Verhalten dienlich sein. "VTT verbindet die Datenleitungen der NB (MCH) mit der CPU."
          vFSB NIE zu hoch setzen, es besteht die Gefahr eure CPU zu grillen (Beware of VTT - it's a lurking time bomb...)

        Intel Datenblätter
        P45 / ICH10R (Northbridge / Southbridge)​
        Intel Core 2 Duo​
        Intel Core 2 Quad​
      • Northbridge zu heiss?
        Um die zu hohen Temperaturen der Northbridge zu senken, muss der Anpressdruck des Kühlsystems verstärkt werden. Dazu muss das Board ausgebaut und umgedreht werden. Daraufhin werden unter die Schrauben, die die Heatpipekühlung auf der Northbridge halten einfach zwei Unterlegscheiben (0,5 - 1mm) gelegt. Das erhöht den Anpressdruck und senkt gleichzeitig die Temperaturen der Northbridge.

        ​
      • Gibt es weitere Möglichkeiten die Temperaturen zu senken?
        Ja, gibt es. Ihr müsst die vorhandene WLP unter der Heatpipe austauschen. Board ausbauen, die Heatpipe abmachen und die Chips sowie die Heatpipe gründlich mit reinigen. Danach noch einmal mit Fettlöser drüber und die neue WLP drauf. Es ist ratsam für die NB eine weiche WLP (ohne Partikel) wie die Zalman zu nehmen, da der P45 keinen IHS besitzt.​
      • Wie sollte ich mein BIOS flashen?
        Eigentlich egal, da das MIIF 2 BIOS Bänke hat und man das Brett nicht totflashen kann. Die beste und einfachste Methode ist über ezFlash im BIOS selber.​
      • Prime95 bringt einen Fehler. An was könnte es liegen?
        LargeFFT - vNB, vFSB, vPLL, (vDIMM)
        SmallFFT - hauptsächlich vCore (bei 45nm CPUs aber irgendwie immer weniger, da gehts erst bei höheren FFTs richtig los)
        LongRun - alles, verstärkt RAM (wegen FFTs "nicht-inplace")

        Um den RAM zu testen macht man am besten ein CustomRun mit 128-1024k und macht den Hakten bei "Run FFTs in-place" weg.​
      • Wie gut ist die beigelegt Soundkarte? (X-Fi)
        Es handelt sich technisch gesehen um eine der schlechtesten Onboard Soundkarten. Rauschabstand, Dynamikumfang, etc. sind unterdurchschnittlich. ASUS packt diese Soundkarte nur wegen der angepassten Treiber (welche die X-Fi und EAX Funktionalität bereitstellen) mit dazu. Man kann zwar die Creative Features nutzen, diese werden aber per Software, also über die CPU, emuliert und fressen somit unnötig Ressourcen.​
      • Wie stark under/overvolted das Board bei manuellen Einstellungen?
        GaBBa-Gandalf hat die Spannungen bei 333, 450 und 500 MHz FSB mit einem Multimeter vermessen und ist zu folgendem Ergebnis gekommen: Manuell eingestellte Werte für die verschiedenen Spannungen sind immer gleich, egal welchen FSB man einstellt. Wenn man allerdings verschiedene Spannungen auf AUTO stellt, übervoltet das Board teilweise sehr stark, wenn man einen höheren FSB-Takt einstellt.
        Um das ganze zu verdeutlichen gibt es von GaBBa-Gandalf eine wunderschöne graFICK:
        ​
      • Welche Version der Northbridge verbaut Asus?
        Seit mitte März 2009 gibt es scheinbar auch MIIF mit A3. Bisher nur im Ausland (USA).​
      • Lassen sich die Lüfteranschlüsse über SpeedFan regeln?
        Ja. Aber nur zusammen. Es ist nicht möglich CHA_1,2 und 3 getrennt zu regeln.​
      • Ich habe ein Problem. Wie poste ich richtig?
        Gib unter Angabe der folgenden Maske eine genaue Problembeschreibung und/oder Frage an:
        CPU:
        RAM:
        GFX:
        PSU:
        OS:
        Spannungen: x.x vNB, x.x vFSB, x.x vCORE, x.x vDIMM,
        BIOS Template bei Overclocking Fragen mit einbinden.
        Code:
        -Tag nicht vergessen![/INDENT]

[*][SIZE=2][B][COLOR=blue]Gibt es bekannte Bugs/Probleme mit dem Board?[/COLOR][/B][/SIZE][INDENT]Ja. Zu diesem Zweck wurde im Asus Forum ein Thread eröffnet in dem du nach Möglichkeit posten solltest um unseren Forderungen ausdruck zu verleihen.
    [URL="http://vip.asus.com/forum/view.aspx?id=20090209184234112"]Critique + Recommended Additions for M2F BIOS[/URL][/INDENT]

[*][SIZE=2][B][COLOR=blue]Wo bekomme ich das Orginalzubehör her?[/COLOR][/B][/SIZE][INDENT]Asus hat für diesen Zweck einen eigenen Onlineshop. Dieser liefert normalerweise nur in den USA. Mögliche Anlaufstellen sind eBay, der Marktplatz hier im Forum oder dieser Thread hier.
    [URL="http://estore.asus.com/shop/category.asp?catid=635"]Asus Online eStore - Maximus II Formula[/URL][/INDENT]

[*][SIZE=2][B][COLOR=blue]Funktionieren meine alten OC Profile auch nach einem BIOS Update?[/COLOR][/B][/SIZE][INDENT]Nein[/INDENT]

[*][SIZE=2][B][COLOR=blue]Funktioniert im oberen schwarzen Slot nur die orginale Soundkarte?[/COLOR][/B][/SIZE][INDENT]Der x1 Slot fasst jede andere Erweiterungskarte.[/INDENT]

[*][SIZE=2][B][COLOR=blue]FRAGE?[/COLOR][/B][/SIZE][INDENT]ANTWORT[/INDENT]

[*][SIZE=2][B][COLOR=blue]FRAGE?[/COLOR][/B][/SIZE][INDENT]ANTWORT[/INDENT]

[*][SIZE=2][B][COLOR=blue]Weitere Fragen... und Antworten[/COLOR][/B][/SIZE]
[/LIST]
[*][SIZE=4][B][COLOR=blue]Links[/COLOR][/B][/SIZE][INDENT][URL="http://www.asus.com/products.aspx?modelmenu=1&model=2166&l1=3&l2=11&l3=709&l4=0"]Maximus II Formula @ asus.com[/URL]
    [URL="http://vip.asus.com/forum/topic.aspx?board_id=1&model=Maximus%20II%20Formula&SLanguage=en-us"]Maximus II Formula Forum @ asus.com[/URL]
    [URL="http://support.asus.com/download/download.aspx?model=Maximus%20II%20Formula&os=17&SLanguage=en-us"]Maximus II Formula Download Seite @ asus.com[/URL]
    [URL="ftp://ftp.asus.com.tw/PUB/ASUS/mb/socket775/Maximus_II_Formula"]Maximus II Formula FTP @ asus.com[/URL]

    [URL="http://www.xtremesystems.org/forums/showthread.php?t=190812"]Maximus II Formula Thread @ Xtreme Systems[/URL]
    [URL="http://www.forumdeluxx.de/forum/showthread.php?t=508101"]Prime95 HowTo, Wie bekomme ich meinen PC stabil nach OCen?[/URL]
    [URL="http://www.ocxtreme.org/index/?p=3"]Understanding GTL Reference Voltage[/URL][/INDENT]
[/LIST]
[*][SIZE=5][B][COLOR=Green]Downloads[/COLOR][/B][/SIZE]
[LIST]
[*][SIZE=4][B][COLOR=Green]BIOS[/COLOR][/B][/SIZE]
Ganz klare Empfehlung für das mBIOS von ak82ru der hier super Arbeit geleistet hat. Es sind zwar "nur" die ROMs ausgetauscht worden, aber das dürfte für den Großteil der Nutzer ausreichend sein. Ich rate dringend diese Version zu nutzen da ASUS scheinbar unfähig ist selber zu patchen. Wer weitergehende bzw. tiefere BIOS Modifikationen möchte/braucht, der wird im Netz fündig und darf mit den dort vertretenen Informationen weiter arbeiten. Bei Hilfe in dem Bereich und weiterführenden Modifikationen ist Wissen in ASM Pflicht. Ich stehe gerne mit Rat und Tat zur Seite.
[LIST]
[*]BIOS Empfehlung: mBIOS 2302 von ak82ru (oder das 1901er Orginal BIOS)
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-2202.zip"]2202[/URL]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-2104.zip"]2104[/URL]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1901.zip"]1901[/URL]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1802.zip"]1802[/URL]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1702.zip"]1702[/URL]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-1307.zip"]1307[/URL]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-0901.zip"]0901[/URL]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/Maximus-II-ASUS-Formula-0802.zip"]0802[/URL]
[*]BIOS Changelog[spoiler][ 2202 ]
    ----------------------
    Fix CPU Fan speed wrong after resume from S3

    [ 2104 ]
    ----------------------
    Improve Memory compatibility

    [ 1901 ]
    ----------------------
    Improve Memory compatibility

    [ 1802 ]
    ----------------------
    Fixed use 2 pieces of ATI4870X2 VGA Card can't display from Primary slot display monitor

    [ 1702 ]
    ----------------------
    1. Add "Intel(R) C-STATE tech" item
    2. Revise CPU Speed when "Ai Overclock Tuner" is "Auto"

    [ 1602 ]
    ----------------------
    1. Fix Intel 45nm Quad Core CPU ustability issue
    2. Fix show wrong Vcore in AI Suite
    3. Fix it take too many time to detect SATA Device under AHCI Mode

    [ 1307 ]
    ----------------------
    Improve Memory compatibility
    Improve compatibility with some PCI-E Raid Card

    [ 0901 ]
    ----------------------
    Support new CPUs. Please refer to our website at: [url=http://support.asus.com/cpusupport/cpusupport.aspx?SLanguage=en-us]ASUSTeK Computer Inc. -Support- CPU Support[/url]

    [ 0802 ]
    ----------------------
    Improvie Memory compatibility[/spoiler]
[/LIST]

[*][SIZE=4][B][COLOR=Green]BIOS modded by ak82ru - MIIF mBIOS[/COLOR][/B][/SIZE]

[QUOTE="ak82ru, post: 0"]ich hab mal das letzte, nun etwas in die jahre gekommene original asus bios 2302 für das maximus II formula auf den neusten stand gebracht ;)[/QUOTE]

[url="http://www.filefactory.com/file/28cv1yqgwkyf/n/MIIF-V2302M01.rar"][B]BIOS.V2302.M01[/B][/url]

[I]Intel(R) RAID Option ROM:[/I] v8.0.0.1038 to [COLOR="Blue"]v10.1.0.1008[/COLOR]
[I]Intel(R) Boot Agent GE:[/I] v0.0.19 PXE 2.1 Build 086 to [COLOR="Blue"]v1.3.72 PXE 2.1 Build 089[/COLOR]
[I]Marvell 88E8056 Yukon PXE:[/I] v6.15.1.3 to [COLOR="Blue"]v6.60.2.3[/COLOR]
[I]Marvell 88SE6121 eSATA/IDE ROM:[/I] v1.1.0.L70d to [COLOR="Blue"]v1.1.0.L75[/COLOR]

[*][SIZE=4][B][COLOR=Green]BIOS modded by e.v.o - MIIF mBIOS[/COLOR][/B][/SIZE]

    Hierbei handelt es sich um von mir gemoddete BIOSe für das MIIF. Die Benutzung erfolgt auf eigene Gefahr. Für Fehler übernehme ich keine Haftung, bisher kamen aber keine Klagen.

    Was wurde gemodded?
    Es wird hier jeweils 2 Versionen geben:
    - Eine orginal Version mit neueren ROMs für Intel/Marvell RAID/SATA und PXE: mBIOS.XXXX.1xx
    - Eine Testversion mit einigen Tweaks und Experimenten auf Basis von mBIOS.1xx: mBIOS.XXXX.2xx
    - XXXX = Version des Asus Orginal BIOS. 1 bzw. 2 gibt die Geschmacksrichtung an gefolgt von der zweistelligen Versionsnummer des mBIOS.

    Wer keine Ergebnisse zurückliefern möchte und nicht für die Community und sich selber testen möchte was an Performance noch möglich ist, greift bitte zur sichereren mBIOS.1xx Version. Der Rest ist dazu aufgerufen die orginal Version zu benchen und diese gegen das mBIOS.2xx antreten zu lassen.
[LIST]
[*][URL="http://www.megaupload.com/?d=3GDTHB84"][B]mBIOS.1xx Pack[/B][/URL]

    - [URL="http://www.megaupload.com/?d=WE10MKNR"]mBIOS.1901.101[/URL]
    - [URL="http://www.megaupload.com/?d=16JCVX3W"]mBIOS.1901.100[/URL]
[*][B]mBIOS.1901.2xx[/B]

    - [URL="http://megaupload.com/?d=NYYM2S9T"]mBIOS.2xx Pack[/URL]
[*]Changelog
    [spoiler]
[LIST]
[*]mBIOS.XXXX.1xx
    - [B]mBIOS.1901.101[/B][INDENT]Updated:
    Intel(R) RAID for SATA: v8.6.0.1007 from v8.0.0.1038
    Intel Boot Agent GE: v1.3.24 from v0.0.19
    Marvell 88SE6121 RAID: 1.1.0.L72a from 1.1.0.L70d[/INDENT]
- [B]mBIOS.1901.100[/B][INDENT]Updated:
    Intel(R) RAID for SATA: v8.5.0.1030 from v8.0.0.1038
    Intel Boot Agent GE: v1.3.24 from v0.0.19
    Marvell 88SE6121 RAID: 1.1.0.L72a from 1.1.0.L70d[/INDENT]

[*]mBIOS.XXXX.2xx
    - [B]mBIOS.200[/B][INDENT]Base Version: mBIOS.1901.100 (more "secure" than mBIOS.1901.101)
    Changed:
    ... we will see ;)[/INDENT]
[/LIST][/spoiler]

[/LIST]
[*][SIZE=4][B][COLOR=Green]Treiber[/COLOR][/B][/SIZE]
[LIST]
[*][B]Chipsatz[/B][INDENT][URL="http://downloadcenter.intel.com/Product_Filter.aspx?ProductID=2973"]Intel 4 Series Chipset @ Intel.com - 9.1.1.1019[/URL][/INDENT]

[*][B]Audio[/B][INDENT][URL="http://dlcdnet.asus.com/pub/ASUS/misc/audio/SoundMAX2000B_Audio_V510X6520_XP.zip"]SoundMAX Audio Driver - 5.10.6520 - XP[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/audio/SoundMAX2000B_Audio_V610X6530_Vista.zip"]SoundMAX Audio Driver - 6.10.6530 - Vista[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/audio/SoundMAXAudio_V61026590_Win7.zip"]SoundMAX Audio Driver - 6.10.2.6590 - Windows 7[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/SB_XFi_V10_R19_XpVistaWin7.zip"]SoundMAX Audio Driver - R19[/URL][/INDENT]

[*][B]Netzwerk[/B][INDENT][URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=175"]MarvellMarvell Yukon Ethernet - 11.20.2.3[/URL][/INDENT]

[*][B]SATA / IDE[/B][INDENT][URL="http://downloadcenter.intel.com/Product_Filter.aspx?ProductID=2101"]Intel Matrix Storage Manager - 8.9.0.1023[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/sata/Marvell61xx_ESATA_12069_XPVistaWin7.zip"]Marvell 61xx ESATA Controller Driver - 1.2.0.69[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/sata/Marvell88SE6111_SATA_V12069_Windows7.zip"]Marvell 61xx SATA Controller Driver - 1.2.0.69[/URL][/INDENT]
[/LIST]
[*][SIZE=4][B][COLOR=Green]Software[/COLOR][/B][/SIZE][INDENT][B]Achtung:[/B] Asussoftware wird nicht benötigt! Es werden ungefragt Treiber installiert und ihr könnt euch das System bootunfähig machen.[/INDENT]
[LIST]
[*][B]ASUS[/B][INDENT][URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/AISuite_10539_XpVistaWin7.zip"]ASUS AI Suite - 1.05.39[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/AISuite_V21800_XPVistaWin7.zip]AISuite_V21800_XPVistaWin7.zip"]ASUS AI Suite - 2.18.00[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/AIDirectLink_V10015.zip"]ASUS AI Direct Link - 1.00.15[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/ProbeII_V10483.zip"]ASUS PC Probe II - 1.04.83[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/ASUSUpdt_V71709WinXPVistaWin7.zip"]ASUS ASUSUpdate - 7.17.09[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/Epu6Engine_V10205.zip"]ASUS EPU Six Engine - 1.02.05[/URL]
    [URL="http://dlcdnet.asus.com/pub/ASUS/misc/utils/FanXpert_V10003WinXPVistaWin7.zip"]ASUS Fan Xpert - 1.00.03[/URL][/INDENT]

[*][B]Netzwerk[/B][INDENT][URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=136"]Windows Diagnostic Utility for Yukon Devices - 7.30.2.3[/URL]
    [URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=151"]VCT (Virtual Cable Tester) Program for Yukon Devices - 2.19.1.3[/URL]
    [URL="http://www.marvell.com/drivers/driverDisplay.do?driverId=199"]NCU (Network Control Utility) for Aggregation and VLANs - 10.10.7.3[/URL][/INDENT]

[*][B]SATA[/B][INDENT][URL="http://www.siliconimage.com/support/searchresults.aspx?pid=103&cat=24"]SiI57xx SteelVine Manager for Windows - 5.1.24B[/URL] - KEIN FW UPDATE DURCHFÜHREN!!![/INDENT]
[/LIST]
[*][SIZE=4][B][COLOR=Green]Tools[/COLOR][/B][/SIZE][INDENT]
    [URL="http://www.cpuid.com/cpuz.php"]CPU-Z[/URL]
    [URL="http://www.lavalys.com/products.php?ps=UE&lang=en&page=9"]Everest Ultimate Edition[/URL]
    [URL="http://www.memtest.org/"]Memtest86+[/URL]
    [URL="http://www.xtremesystems.com/pi/"]Super PI Mod[/URL] | [URL="http://files.extremeoverclocking.com/file.php?f=211"]Hyper PI 0.99b (Super PI Mod front-end)[/URL]
    [URL="http://www.tweakers.fr/memset.html"]MemSet[/URL]
    [URL="http://files.extremeoverclocking.com/file.php?f=103"]Prime95 (32bit) - 25.8[/URL] | [URL="http://files.extremeoverclocking.com/file.php?f=205"]Prime95 (64bit) - 25.8[/URL][/INDENT]

[*][SIZE=4][B][COLOR=Green]Handbuch[/COLOR][/B][/SIZE]
[LIST]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/g3808_maximus-ii-formula_manual.zip"]Asus Maximus II Formula Handbuch (Deutsch)[/URL]
[*][URL="http://dlcdnet.asus.com/pub/ASUS/mb/socket775/Maximus_II_Formula/e3808_maximus_ii_formula_manual.zip"]Asus Maximus II Formula Handbuch (Englisch)[/URL]
[/LIST]
[*][SIZE=4][B][COLOR=Green]fr33 pr0n[/COLOR][/B][/SIZE]
[/LIST]
[*][SIZE=5][B][COLOR=SlateGray]Der Rest[/COLOR][/B][/SIZE]
[LIST]
[*][SIZE=4][B][COLOR=SlateGray]News[/COLOR][/B][/SIZE][INDENT]Mittlerweile sind alle neuen MIIF mit A3 Revision ausgestattet. Eine wirklich Verbesserung ist nicht zu erkennen. Schade...

    Momentan wird an folgenden MIIF Fronten gearbeitet:
    - BIOS SLI fähig machen (SLI Key ist integriert, Treiber Paket erhältlich)
    - Updated/Modding der SoundMax Treiber (nervig und schwierig zu testen)
    - Integration von QFan Plus (dauert,..)[/INDENT]

[*][SIZE=4][B][COLOR=SlateGray]Updates[/COLOR][/B][/SIZE]
    [spoiler][12.07.2012]
- mBIOS von ak82ru
- Layout Bugs
[22.12.2009]
    - RAM Update
    [27.11.2009]
    - ASUS Software geupdated
    - Fan Xpert hinzugefügt
    - Treiber geupdated
    [19.07.09]
    - Treiber geupdated
    - FAQ geupdated
    - Fehler bereinigt
    - BIOS geupdated
    - RAMs hinzugefügt
    [19.04.09]
    - Kleinere Updates...
    - FAQ updated
    [15.03.09]
    - RAM updated
    - Downloads/Treiber/Tools updated
    - mBIOS verlinkt
    [22.02.09]
    - RAM/FAQ/Kühler updated
    ----
    - Tool Links eingefügt
    - FAQ geupdated
    - bios changelog und empfehlung eingefügt
    [code][B][COLOR=SeaGreen]
                        .
                       .:.
                       :|:
                      .:|:.
                      ::|::
       :.             ::|::             .:
       :|:.          .::|::.          .:|:
       ::|:.         :::|:::         .:|:;
       `::|:.        :::|:::        .:|::'
        ::|::.       :::|:::       .::|:;
        `::|::.      :::|:::      .::|::'
         :::|::.     :::|:::     .::|::;
         `:::|::.    :::|:::    .::|::;'
`::.      `:::|::.   :::|:::   .::|::;'      .:;'
 `:::..     ¹::|::.  :::|:::  .::|::¹    ..::;'
   `:::::.    ':|::. :::|::: .::|:'   ,::::;'
     `:::::.    ':|:::::|:::::|:'   :::::;'
       `:::::.:::::|::::|::::|::::.,:::;'
          ':::::::::|:::|:::|:::::::;:'
             ':::::::|::|::|:::::::''
                  `::::::::::;'
                 .:;'' ::: ``::.
                      :':':
                        ;
    [/COLOR][/B]
        :asthanos:[/spoiler]
        [*]ToDo
        Benchmark Template erstellen ???
        Mehr Fragen für die FAQ
        wakü?
        geizhals link und Kaufberatung?
        Tips nach dem ersten einrichten (BIOS)​

        [*]Danksagung
        Als erstes mal devic, dafür das er den orginalen thread gemacht hat, Schlingel_INV fürs Kopieren der Threads, Felix_the_Cat für die Layout Idee und die anderen ST Ersteller bei denen ich kopiert habe ;)
        und dann natürlich allen die mitgeholfen haben: GaBBa-Gandalf, stammi, usw. :)​


      ​
    [/blockquote]​

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
e.v.o schrieb:
Scheinbar gibt es einen Weg bzw. es werden einfach nur neuere Tools benötigt. Immer her mit den ROMs. ;)

Das beste: In dem Download ist das MMTool in Version 4.5.x enthalten. Falls jemand eine neuere Version hat (hab nicht großartig gesucht), dann sofort her damit!
Zum Vergrößern anklicken....

nein, definitiv nicht!

das mmtool ab version 4.50 ist nur für die neuen uefi bios versionen gedacht und somit für das mIIf unbrauchbar :(
für normale/nicht uefi biose ist die version 3.26 vom mmtool derzeit die aktuellste, wobei es hier auch keine weiterentwicklung geben wird...

Lord Wotan schrieb:
Ich melde mich hier in Thread leider ab, da ich mein Asus Maximus II Formula R.o.G. verkauft habe. Und Mainboards nur noch von ASRock kaufe.
Zum Vergrößern anklicken....

hi lord wotan:wink:
schade, dass du hier weg bist...
hoffe du hast noch einen guten preis für das board bekommen!
asrok s1155 oder 2011?

Bunghole Beavis schrieb:
Kann mir einer folgendes Bios schicken BIOS.V2302.M01. Der Download leitet auf eine Seite, auf der das Bios nicht mehr ist. Meine Sata SDDs in ACHI Mode funktionieren of den grauen Ports nicht.
Zum Vergrößern anklicken....

oh man, dass tut mir echt leid!
ich hab das file erst vor wenigen wochen neu hochgeladen...scheinbar gibt es echt keine vernünftigen filehoster mehr:motz:
ich reiche es nach, sobald ich wieder daheim bin und zugriff auf meinen hauptrechner habe, versprochen!

bezüglich dem ssd betrieb an den grauen ports hätte ich noch eine anmrkung: dies sind keine "richtigen"/nativen sata ports sondern nur port multiplier welche vom silicon-image chip softwaremäßig verwaltet werden. hier bezweifle ich, dass mein modbios dir weiterhilft, da es diesbezüglich keinen neuerungen/änderungen enthält. ehrlich gesagt weiss ich auch gar nicht, ob die beiden grauen ports ahci fähig sind :confused:

das von mir aktualisierte marvell rom ist für den 88se6121 chip, welcher den esata und ide port zur verfügung stellt...

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
emulator schrieb:
Ai Clock Twister und das PL waren nach wie vor auf Auto. Da gestehe ich, noch nicht ganz durchzublicken.

Aber um nochmal auf die Strapse zurückzukommen, gibts eine Möglichkeit, irgendwo auszulesen, was er bei Auto-Einstellung für einen Strap benutzt? Und wie genau hängen die Strapse mit dem RAM und der NB zusammen?
Zum Vergrößern anklicken....

ClockTwister spricht den RAM entsprechend der Einstellungen leicht oder stark an. Ein stärkeres ClockTwister Level kann durch höhere vNB und vDIMM erreicht werden und bietet höhere Performance. Je "stronger" desto besser. Beim PL ist das ähnlich. Höhere Werte sorgen für bessere Kompatibilität und niedrigere für höhere Performance. Bei höherem FSB läuft auch nur ein höheres PL stabil. Trotzdem ist natürlich ein höherer FSB dem PL vorzuziehen, da hier der Performancegewinn größer ist. Nicht wundern, wenn es bei zu scharfen Einstellungen nicht mehr startet. Nochmal mein Tip: Manuell setzen.

Den bei Auto genutzten Strap kann man glaube ich nicht Auslesen. Wenn du manuell im BIOS durchschaltest, solltest du aber am Speichertakt den Strap identifizieren können, da der Speichertakt minimal abweicht. Z. B. 800 bei Strap 266 und bei anderem Teiler dann 801 MHz bei Strap 333. So kann man es erkennen. Aber auch hier gilt: bei oc immer alles manuell setzen. Keiner weiß, was das Board bei Auto macht.

Schön, dass ich dir helfen konnte. Ist schon eine Weile her, dass ich da ordentlich geschraubt hab :d

Ja, nach Möglichkeit immer alles manuell setzen und nie auf Auto einstellen, damit kannste dir deine Hardware unschön abschießen....

atgmax schrieb:
ClockTwister spricht den RAM entsprechend der Einstellungen leicht oder stark an. Ein stärkeres ClockTwister Level kann durch höhere vNB und vDIMM erreicht werden und bietet höhere Performance. Je "stronger" desto besser. Beim PL ist das ähnlich. Höhere Werte sorgen für bessere Kompatibilität und niedrigere für höhere Performance. Bei höherem FSB läuft auch nur ein höheres PL stabil. Trotzdem ist natürlich ein höherer FSB dem PL vorzuziehen, da hier der Performancegewinn größer ist. Nicht wundern, wenn es bei zu scharfen Einstellungen nicht mehr startet. Nochmal mein Tip: Manuell setzen.
Zum Vergrößern anklicken....
Aha, ok :) . Das muß ich mal testen!
atgmax schrieb:
Den bei Auto genutzten Strap kann man glaube ich nicht Auslesen. Wenn du manuell im BIOS durchschaltest, solltest du aber am Speichertakt den Strap identifizieren können, da der Speichertakt minimal abweicht. Z. B. 800 bei Strap 266 und bei anderem Teiler dann 801 MHz bei Strap 333. So kann man es erkennen. Aber auch hier gilt: bei oc immer alles manuell setzen. Keiner weiß, was das Board bei Auto macht.
Zum Vergrößern anklicken....
Gut das muß ich auch probieren.
atgmax schrieb:
Schön, dass ich dir helfen konnte. Ist schon eine Weile her, dass ich da ordentlich geschraubt hab :d
Zum Vergrößern anklicken....
Ja du hilfst mir wirklich sehr weiter. Hab zwar auch schon viel dazu gegoogelt, aber hier kann man ja gezielt Fragen stellen :) .
e.v.o schrieb:
Ja, nach Möglichkeit immer alles manuell setzen und nie auf Auto einstellen, damit kannste dir deine Hardware unschön abschießen....
Zum Vergrößern anklicken....
Also bei den Spannungen wußte ich das. Vor allem die PLL wird ja auf lebensgefährliche Werte gesetzt, wenn man mit dem FSB schon recht hoch ist.
Aber du meinst, ich MUSS beim ocen den Strap, Clock Twister und PL manuell einstellen, da sonst Hardwareschäden drohen? Kannst du mir mal ein Beispiel für eine gefährliche Einstellung nennen und was dabei konkret passieren kann (im schlimmsten Fall)?

Übrigens hab ich´s gestern endlich geschafft, 600MHz FSB aus dem Board rauszukitzeln. Natürlich nicht primestable, aber man konnte ohne Probleme Screenshots in Windows machen.
Meine Settings für 600 FSB:
MIIF Bios 2302
E8400
Crucial Ballistix Tracer DDR2-1066 mit D9GMH Chips
Multi: 6
VCore: 1,4V
VTT: 1,31V
PLL: 1,59V
NB: 1,375V
LLC: enabled

Sind die Spannungen zu hoch für kurze Tests/Benchmarks?

Zuletzt bearbeitet:
Den Strap kannste, musste aber nicht manuell einstellen. Wenn er mit Auto läuft und alles annehmbare Werte hat (Temp/Volt) dann sei glücklich.

Respekt zu deinen 600 MHz. Ich hab auch D9 hier, aber ziemliche Probleme mit dem Brett und hab das mit dem Übertakten nach 2 Wochen aufgegeben. Sobald ich über 400 Mhz gegangen bin war Ende. 401 MHz und es war Schluss. Alles manuell eingestellt: Kein Bootscreen. Dann die Spannungen stetig erhöht und ständig das gleiche Ergebnis gekriegt.

Für einen Langzeitbetrieb kannste ruhig auf 500 MHz gehen. Wenn du ein gutes Stepping bei NB/SB/CPU/RAM hast sind alle Werte im grünen Bereich und du brauchst dir keine Sorgen machen. Ich hab auch öfters Zicken mit meiner SB gehabt die wohl immer ein wenig mehr Spannung braucht und einfach nicht ordentlich gekühlt wird. Dieser popelige Kühler der da draufklemmt ist eine Schande für ein OC Brett. Idletemps über 50°C sind einfach Crap.

Die PLL ist schon ziemlich ordentlich. Du kannst dich ruhig an den Werten aus dem Startposting orientieren (die sind direkt von Intel):
  • vNB (min. / max. / 24/7)
    North Bridge Voltage    1.1v / 1.21v / 1.25v
  • vFSB (min. / max. / 24/7)
    FSB Termination Voltage / FSB VTT <> CPU VTT    CPU VTT: 1.14v / 1.26v - 1.45v / 1.2v
    MCH VTT: 1.14v / 1.26v - 1.32v / 1.2v
  • vSB 1.1 (min. / max. / 24/7)
    South Bridge 1.1 Voltage    1.1v / 1.155v / 1.15v
  • vSB 1.5 (min. / max. / 24/7)
    South Bridge 1.5 Voltage    1.5v / 1.575v / 1.55v
  • CPU PLL (min. / max. / 24/7)
    CPU PLL Voltage    1.5v / 1.575v / 1.55v
  • CPU vCore (min. / max. / 24/7)
    CPU Voltage    1.15v / 1.45v / 1.35v

Hab die Screens zum FSB mal angehängt.
e.v.o schrieb:
Den Strap kannste, musste aber nicht manuell einstellen. Wenn er mit Auto läuft und alles annehmbare Werte hat (Temp/Volt) dann sei glücklich.
Zum Vergrößern anklicken....
Also er läuft mit Auto, und Temperaturen/Spannungen sind alle im grünen Bereich.
Aber was ist mit PL und Ai Clock Twister? Hattest du gemeint, daß da mit Auto-Settings was kaputtgehen kann oder meinst du nur die Auto-Spannungen?
e.v.o schrieb:
Respekt zu deinen 600 MHz.
Zum Vergrößern anklicken....
Vielen Dank :) . Hab auch lange gebraucht das so hinzukriegen. Vor allem ohne die guten RAM´s hätte ich keine Chance gehabt.
e.v.o schrieb:
Ich hab auch D9 hier, aber ziemliche Probleme mit dem Brett und hab das mit dem Übertakten nach 2 Wochen aufgegeben. Sobald ich über 400 Mhz gegangen bin war Ende. 401 MHz und es war Schluss. Alles manuell eingestellt: Kein Bootscreen. Dann die Spannungen stetig erhöht und ständig das gleiche Ergebnis gekriegt.
Zum Vergrößern anklicken....
Das erinnert mich an ganz genau mein Problem, was ich weiter oben beschrieben hatte. Bei mir ging es ja dann durch manuelle Strap-Einstellung. Aber wenn du sagst du hast schon alles manuell gestellt...
Mit welcher CPU hattest du denn getestet?
e.v.o schrieb:
Für einen Langzeitbetrieb kannste ruhig auf 500 MHz gehen. Wenn du ein gutes Stepping bei NB/SB/CPU/RAM hast sind alle Werte im grünen Bereich und du brauchst dir keine Sorgen machen. Ich hab auch öfters Zicken mit meiner SB gehabt die wohl immer ein wenig mehr Spannung braucht und einfach nicht ordentlich gekühlt wird. Dieser popelige Kühler der da draufklemmt ist eine Schande für ein OC Brett. Idletemps über 50°C sind einfach Crap.
Zum Vergrößern anklicken....
Hast du damals, als das mit der Kühlung hier im Thread zur Sprache kam, auch die WLP getauscht und Unterlegscheiben verwendet? Hat ja bei vielen geholfen. Ich habe wohl das Glück, daß ich das Brett von Sushimaster bekommen habe, der es nicht nur sehr pfleglich behandelt hat, sondern auch nochmal extra für mich die Originalkühlung mit guter WLP montiert hat (er hatte ja WaKü drauf). Also die Temperaturen sind bei mir alle sehr gut, wie man ja auch auf den Screens erkennen kann.
e.v.o schrieb:
Die PLL ist schon ziemlich ordentlich. Du kannst dich ruhig an den Werten aus dem Startposting orientieren (die sind direkt von Intel)
Zum Vergrößern anklicken....
Ja die PLL hat er etwas overvoltet, hatte im Bios glaub ich nur 1,57V eingestellt. Die Spannungswerte sind übrigens nicht optimiert, kann also gut möglich sein, daß man hier und da etwas weniger einstellen kann. Aber mit der NB-Spannung kann ich nicht runtergehen, ohne die hätte ich gar nicht erst 600MHz FSB geschafft.

Danke übrigens auch für das Bios :) !


Anhänge

  • CPU-Z.jpg
    93,9 KB · Aufrufe: 113
  • Everest.jpg
    110,3 KB · Aufrufe: 108
  • Sensoren.jpg
    95,6 KB · Aufrufe: 93
PL und und Ai ClockTwister sind Auto unkritisch. Nur Spannungen auf Auto sind kritisch für die Hardware. Insbesondere bei den hohen Abweichungen bei hohen FSB würde viel zu hohe Spannungen bei Auto eingestellt.

Trotzdem hilft dir alles auf Manuell i.d.R. beim ocen, da du willkürliche Fehler (zB zu hohes PL) ausschließt und nicht unnötig an anderen Einstellungen drehst. Der Rest passt schon - ist ein tolles Ergebnis. Mir persönlich sind die Werte aber zu hoch.

Im Screen sind das aber Werte im idle. Wie sieht's unter Last aus ?

Zuletzt bearbeitet:
atgmax schrieb:
PL und und Ai ClockTwister sind Auto unkritisch. Nur Spannungen auf Auto sind kritisch für die Hardware. Insbesondere bei den hohen Abweichungen bei hohen FSB würde viel zu hohe Spannungen bei Auto eingestellt.
Zum Vergrößern anklicken....
Da gabs mal von jemandem eine Übersicht, wie hoch die Spannungen beim ocen gehen, wenn man sie auf Auto läßt. Da war z.B. bei nichtmal 400MHz FSB eine PLL von 1,78V, was ja jenseits von gut und böse ist.
atgmax schrieb:
Trotzdem hilft dir alles auf Manuell i.d.R. beim ocen, da du willkürliche Fehler (zB zu hohes PL) ausschließt und nicht unnötig an anderen Einstellungen drehst.
Zum Vergrößern anklicken....
Ja das hast du ja bereits sehr schön erklärt, und da werde ich mich irgendwann mal in aller Ruhe ransetzen.
atgmax schrieb:
Der Rest passt schon - ist ein tolles Ergebnis. Mir persönlich sind die Werte aber zu hoch.
Zum Vergrößern anklicken....
Danke :) . Natürlich sind die Werte auch für meinen Geschmack viel zu hoch, das würde ich niemals dauerhaft geben. Wollte ja nurmal 600MHz FSB erreichen, hab danach sofort wieder alles auf default gestellt.
atgmax schrieb:
Im Screen sind das aber Werte im idle. Wie sieht's unter Last aus ?
Zum Vergrößern anklicken....
Last ???
Ich war froh, daß ich ohne Absturz meine Screens machen konnte :d !

Zuletzt bearbeitet:
emulator schrieb:
Aber was ist mit PL und Ai Clock Twister? Hattest du gemeint, daß da mit Auto-Settings was kaputtgehen kann oder meinst du nur die Auto-Spannungen?
Zum Vergrößern anklicken....
Wie atgmax schon geschrieben hat: Alles unkritisch. Brauchst dir also keine Sorgen machen :)
emulator schrieb:
Das erinnert mich an ganz genau mein Problem, was ich weiter oben beschrieben hatte. Bei mir ging es ja dann durch manuelle Strap-Einstellung. Aber wenn du sagst du hast schon alles manuell gestellt...
Mit welcher CPU hattest du denn getestet?
Zum Vergrößern anklicken....
Ich hatte damals mit 2x E8400, 1x E8500 und 1x Q9400 sowie D9 (A-Data) und OCZs getestet. Immer das gleiche Ergebnis. Mein Board braucht auch in allen Lebenslagen etwas mehr Spannung als 98% der hier geposteten Ergebnisse.
emulator schrieb:
Hast du damals, als das mit der Kühlung hier im Thread zur Sprache kam, auch die WLP getauscht und Unterlegscheiben verwendet? Hat ja bei vielen geholfen. Ich habe wohl das Glück, daß ich das Brett von Sushimaster bekommen habe, der es nicht nur sehr pfleglich behandelt hat, sondern auch nochmal extra für mich die Originalkühlung mit guter WLP montiert hat (er hatte ja WaKü drauf). Also die Temperaturen sind bei mir alle sehr gut, wie man ja auch auf den Screens erkennen kann.
Zum Vergrößern anklicken....
Das mit den Unterlegscheiben braucht man bei neueren Revisionen nicht mehr. WLP ist getauscht und wie ich im Startposting geschrieben habe, auch unterschiedlich aufgetragen worden. Das kanns also nicht sein.
emulator schrieb:
Ja die PLL hat er etwas overvoltet, hatte im Bios glaub ich nur 1,57V eingestellt. Die Spannungswerte sind übrigens nicht optimiert, kann also gut möglich sein, daß man hier und da etwas weniger einstellen kann. Aber mit der NB-Spannung kann ich nicht runtergehen, ohne die hätte ich gar nicht erst 600MHz FSB geschafft.
Zum Vergrößern anklicken....
PLL ist ziemlich widerlich, da das so ziemlich die schädlichste Spannung ist, welche die CPU ausgesetzt ist. Da ist alles andere relativ nebensächlich.
emulator schrieb:
Da gabs mal von jemandem eine Übersicht, wie hoch die Spannungen beim ocen gehen, wenn man sie auf Auto läßt. Da war z.B. bei nichtmal 400MHz FSB eine PLL von 1,78V, was ja jenseits von gut und böse ist.
Zum Vergrößern anklicken....
Ja, gab es mal. Sollte in einem der ersten Threads zu finden sein. Aber keine Ahnung wo das verbuddelt ist...

Ich hab ein wenig getestet (hab noch andere P5Q Boards/CPUs hier gehabt) und bin erstaunt wie viel das MIIF an Strom frisst. Am meisten regt mich immer noch auf das ASUS es nicht fertig bringt ein brauchbares BIOS zu erstellen: Selbst die orginalen BIOSe sind einfach so gut wie kaum optimiert. Da wäre noch einiges drin, aber denen ist es einfach scheiß egal und der Mehrzahl der User leider auch. Und dann natürlich der Sound... der verbaute Soundchip ist eine Schande die seinesgleichen sucht. Von der ASUS Software fange ich besser garnicht erst an ;)

--- EDIT ---
Gerade noch mal geschaut. Es ist halt schon echt krass: Meine Temps liegen selbst wenn ich die CPU runtergetaktet/undervoltet habe über deinen. Ich begreife das einfach nicht... Die Kühlung kanns eigentlich nicht sein... einfach nur ärgerlich.

Zuletzt bearbeitet:
e.v.o schrieb:
Wie atgmax schon geschrieben hat: Alles unkritisch. Brauchst dir also keine Sorgen machen :)
Zum Vergrößern anklicken....
Ok dann bin ich beruhigt :) .
e.v.o schrieb:
Ich hatte damals mit 2x E8400, 1x E8500 und 1x Q9400 sowie D9 (A-Data) und OCZs getestet. Immer das gleiche Ergebnis. Mein Board braucht auch in allen Lebenslagen etwas mehr Spannung als 98% der hier geposteten Ergebnisse.
Zum Vergrößern anklicken....
Und da hat keine CPU mehr als 400MHz FSB geschafft? Gibts doch nicht...
e.v.o schrieb:
Ich hab ein wenig getestet (hab noch andere P5Q Boards/CPUs hier gehabt) und bin erstaunt wie viel das MIIF an Strom frisst. Am meisten regt mich immer noch auf das ASUS es nicht fertig bringt ein brauchbares BIOS zu erstellen: Selbst die orginalen BIOSe sind einfach so gut wie kaum optimiert. Da wäre noch einiges drin, aber denen ist es einfach scheiß egal und der Mehrzahl der User leider auch. Und dann natürlich der Sound... der verbaute Soundchip ist eine Schande die seinesgleichen sucht. Von der ASUS Software fange ich besser garnicht erst an ;)
Zum Vergrößern anklicken....
Ja das Brett bzw. sein Bios ist schon ziemlich buggy und ich hab lange gebraucht, mich an die ganzen Problemchen zu gewöhnen. Das mit dem Bios ist natürlich besonders schade, weil die Hardware bestimmt noch einiges mehr hergeben würde. Ich glaube bei der P5Q-Serie hat sich Asus mehr Mühe gegeben, man liest ja oft, daß die P5Q-Bretter FSB-mäßig höher kommen bzw. bei hohem FSB auch wirklich stabil laufen.
e.v.o schrieb:
Gerade noch mal geschaut. Es ist halt schon echt krass: Meine Temps liegen selbst wenn ich die CPU runtergetaktet/undervoltet habe über deinen. Ich begreife das einfach nicht... Die Kühlung kanns eigentlich nicht sein... einfach nur ärgerlich.
Zum Vergrößern anklicken....
Das ist seltsam. Könnte aber auch sein, daß Everest falsch ausliest (bei mir meine ich). Und ich muß dazusagen, daß ich noch 2 extra Lüfter dran hatte, einen der den RAM angepustet hat und einen der die Heatpipekonstruktion dort, wo die PWM´s druntersitzen, gekühlt hat.
Hab jetzt nochmal mit einem Pentium D 820 und alles auf Standardwerten die Idle und Last-Temps gemessen und komme auf folgende Werte:
1. Idle
Motherboard 32°C
NB 37°C
SB 41°C
PWM 33°C

2. Last
Motherboard 35°C
NB 44°C
SB 46°C
PWM 47°C

Edit:

Hier ist der Link, wo er bei Auto-Spannung die wahnwitzig kranke PLL einstellt:

http://www.abload.de/image.php?img=miifxyh.jpg

Zuletzt bearbeitet:
ak82ru schrieb:
oh man, dass tut mir echt leid!
ich hab das file erst vor wenigen wochen neu hochgeladen...scheinbar gibt es echt keine vernünftigen filehoster mehr:motz:
ich reiche es nach, sobald ich wieder daheim bin und zugriff auf meinen hauptrechner habe, versprochen!
Zum Vergrößern anklicken....

hat sich mittlerweile erledigt...

e.v.o schrieb:
Achja, ganz vergessen ... hab das mBIOS mal in meine DropBox geworfen:
http://dl.dropbox.com/u/47611441/MIIF-V2302M01.rar
Zum Vergrößern anklicken....

vielen dank e.v.o!
hätte eigentlich auch gar nicht gewusst bei welchem filehoster ich es diesmal uppen soll...

Wenn es bei der DropBox down sein sollte, gibts immer noch SkyDrive. Das kriegen wir schon hin du alter iPhone User :d

Es gibt wieder Neuigkeiten. Jetzt habe ich die 610MHz FSB geknackt. Und nach GTL-Tuning die 570 geprimelt. Small schafft er 1 Stunde lang (hab dann abgebrochen), aber bei large macht er nach 1-2 min bei einem Kern Fehler.
Das spricht ja für instabile NB/VTT, oder? Für CPU GTL 1 und 3 hatte ich -35mV eingestellt und für die NB GTL -50mV (+50mV wollten nichtmal booten). VCore waren 1,325V, VTT 1,2V, NB 1,29V und der Rest wie PLL und SB auf Minimalwert (also default).

Was würdet ihr machen, um die 570 FSB stabil zu bekommen? Eher GTL weiter tunen oder NB bzw. VTT weiter erhöhen?

Bis wohin macht das Erhöhen der Spannungen überhaupt noch Sinn? Irgendwann kommt doch sicher der Punkt, wo die Spannungserhöhung instabiler macht, trotz akzeptablen Temperaturen?

Kennt ihr das auch, daß man mit der Spannung wieder runter muß, um überhaupt noch booten zu können oder Stabilität reinzukriegen?

Ich kann mir nicht vorstellen, dass der FSB in der Höhe überhaupt primestable laufen kann. Mein Board hat nie die 500 gepackt. Da stimmt noch was Grobes nicht, wenns so schnell abbricht. VTT kommt mir sehr niedrig vor. Ich würde erstmal da weiter machen.

atgmax schrieb:
Ich kann mir nicht vorstellen, dass der FSB in der Höhe überhaupt primestable laufen kann.
Zum Vergrößern anklicken....
Mit der P5Q-Serie und anderen Boards haben doch manche sogar über 600 primestable bekommen. Oder beziehst du das jetzt nur aufs MIIF?
atgmax schrieb:
Mein Board hat nie die 500 gepackt.
Zum Vergrößern anklicken....
Mit einem Quad wirds schwierig, und mit 65nm auch, aber mit einem 45nm DualCore sollte das eigentlich kein Problem sein (notfalls Multi auf 6). Welche CPU´s hast du dafür gecheckt? Nur den Q9650?

Im Moment primeln die 550 auf large bei 1,325V VCore, 1,3V NB, 1,26V VTT, -40mV CPU GTL und -50mV NB GTL, Rest auf default. 10 min hat er schon :) .

Edit: Hats natürlich nicht gepackt. Nach 30 min wieder 1 Kern abgestürzt.
Also VTT auf 1,3V, da geht´s immerhin 50 min bis zum Absturz.
Höher möchte ich nur sehr ungern mit der VTT gehen. Oder denkt ihr bis 1,35V kann man ohne Gefahr für CPU und Board geben?

Und mal ganz nebenbei gefragt: Welche Spannungen können nur das Board schädigen, welche nur die CPU, und welche können beides in den Hardwarehimmel schicken?

Zuletzt bearbeitet:
Klar - du hast ja C2D. Habe immer Quads geprimelt. Da ging mit für mich vertretbaren Werten nicht mehr. Ich hab mich immer an den Max-werten aus dem Eingangspost (s.a. oben) orientiert.

Die Freaks haben halt auch das Board unter Wasser oder andere extreme Kühllösungen. Kannst halt sowohl Board als auch CPU schrotten.

Wegen den maximalen Voltages aus dem Startpost habe ich ein paar Fragen:

1. Wieso soll man der NB maximal 1,21V geben, aber dauerhaft 1,25V? Das würde doch eher umgekehrt einen Sinn machen, oder?
Und ist der Wert nicht ein bißchen übervorsichtig angesetzt? Woanders liest man, daß die Leute bis zu 1,45V auf die NB geben.

2. Was ist jetzt der Unterschied zwischen CPU VTT und MCH VTT? Also ich finde nur die "normale" FSB Termination Voltage im Bios, und das ist doch die CPU VTT, oder? Und bis zu 1,45V zu geben halte ich für zu hoch, woanders werden maximal 1,35V, notfalls kurzfristig 1,4V empfohlen.

3. Im Bios werden doch die Spannungen dann als gelbe (statt weiße) Werte angezeigt, wenn das MIIF der Meinung ist, ab jetzt wirds langsam kritisch. Und die roten Spannungswerte sind dann laut Handbuch wirklich gefährlich. Nur daß das MIIF dabei sehr großzügig ist, wenn ich mir beispielsweise anschaue, ab wann die PLL gelb wird, da dürfte doch die CPU längst im Himmel sein. Andererseits ab 2,0V VDimm schon gelb - unverständlich, finde ich.
Aber die Ingenieure werden sich doch trotzdem was dabei gedacht haben.

---> Kann man also sagen, daß die Spannungen, solange sie weiß im Bios sind, für das Board (nur fürs Board!) bei guter LuKü ungefährlich sind?

Hey Leute,

hab heute riesengroßen Mist gebaut :wall: ! Beim Abmontieren vom Scythe Mugen 2 Rev. B ist so eine blöde Mutter an einer der Backplateschrauben hängengeblieben. Mit Fingerkraft war nichts zu machen, also mußte die Zange ran, um die Mutter festzuhalten, während ich die Backplateschraube rausdrehte. Bin dann mal kurz versehentlich mit der Zange ans Board gekommen (aber nur ganz leicht). Hat einen Kratzer genau senkrecht zu einer Leiterbahn hinterlassen. Da hab ich erstmal Panik bekommen und wollte sehen, ob das Brett noch lebt. Also schnell eine der neuen CPU´s, die heute ankamen rein, boxed Kühler draufgeklickt, CMOS-Reset - kein Bild :-[ . Wieder und wieder probiert - kein Bild. PCI-Graka rein - kein Bild, PCIe-Graka im 2. Slot - kein Bild. Da dachte ich echt schon, das Teil ist im Hardwarehimmel :heul: .
Also meinen E8400 rein, boxed Kühler drauf, nochmal CMOS Reset, anderen Monitor angeschlossen, plötzlich ging es wieder :d .
Im Moment hab ich die neue CPU wieder drin, einen E6300 im L2-Stepping, hab den auf 7 x 333MHz laufen (Standard sind 7 x 266MHz) bei 1,35V VCore und primel die large FFT´s. Läuft seit 20 min ohne Absturz.

Aber jetzt die Frage, die mir trotzdem Sorgen macht:

Kann es sein, daß das Board dadurch trotzdem einen weggekriegt hat und wie kann ich das am besten testen?

Testen kannste das eigentlich nur wenn du misst ob über die Leitung noch Strom läuft. Also 2 Punkte finden und schauen ob du was messen kannst.
Reparieren kannste das wenn du die Stelle ein wenig Lötarbeit überbrückst. Ob das für das Brett jedoch sooo gut ist und ob das dann überhaupt noch stabil läuft (da ja die Leitungen eine spezielle Länge aufweisen...) sei mal dahin gestellt. Aber normalerweise sollte das nichts gemacht haben. Habe auch schon so viele Kratzer, etc. auf Brett geklatscht.. who cares? die beschichtungen halten gut was aus :d

Hm, hab leider kein Meßgerät da. Da müßte ich das Brett mal mit auf Arbeit nehmen und dort checken lassen.
Vielleicht hat´s ja wirklich nichts gemacht, bin ja weder abgerutscht noch kräftig langgeschrammt, sondern nur mal kurz dagegengekommen. Bis jetzt läuft auch alles noch, hab aber nur übertakten und Prime95 probiert, keine Schnittstellentests oder sowas.
Trotzdem ärgert mich sowas maßlos, bin sonst eher der vorsichtige Mensch und hätte unter normalen Umständen die Zangenenden mit Tesa abgeklebt, um genau sowas zu vermeiden.
Aber die neuen CPU´s waren da und ich wollte halt schnell testen :d ...

Aber um nochmal auf die Spannungen zurückzukommen, kann mal bitte jemand eine Aussage machen?
Und zwar interessiert mich, wie hoch ich die Spannungen setzen kann, um den maximalen screenshotstabilen CPU-Takt auszuloten. Es geht mir weder darum, dauerhaft mit den Spannungen zu arbeiten noch darum, Last anzulegen (Prime z.B.). Er soll einfach nur booten, in Windows kommen, den Screenshot erstellen und abspeichern und das wars. Mehr nicht.
Bis jetzt bin ich nicht über folgende Spannungen gegangen:

VCore: 1,625V für 90nm, 1,55V für 65nm und 1,425V für 45nm
PLL: 1,6V (zukünftig maximal 1,525V, bringt sowieso kaum was)
VNB: 1,425V
VTT: 1,3V
1.5 VSB: 1,575V
1.1 VSB 1,175V

Findet ihr die Spannungen für das beschriebene Szenario zu hoch, in Ordnung oder geht teilweise noch mehr?
Bringt bei euch die Southbridge-Spannung überhaupt irgendwas?

Werde nächste Woche nun auch eins bekommen, welches mein geliebtes P5B-Deluxe ablösen soll. Würde aber gerne, bevor ich das MB einbaue, mal die WLP erneuern. Wie sieht es eigentlich mit den Spannungswandlern aus? Da ist doch eigentlich ein Pad drauf, oder? Würde auf der NB und SB einfach neue Paste drauf machen, aber was soll ich mit den Spannungswandlern machen?

Zuletzt bearbeitet:
@emulator
Probier es mal mit einer schönen alten BIOS Version bzw. patche aus dem BIOS die CPU uCodes raus. Die verhindern teilweise sehr oft das die Bretter über das BIOS hinaus kommen obwohl das möglich wäre. Und viel Volt hilft nicht unbedingt viel. Wenn es dir darum geht das Maximum auszuloten, musste dich rantasten. Das geht nicht anders. Ein spezielles Windows XP/7 mit deaktivieren Services und ein paar Tweaks tut das übrige.

---

Du kannst da, außer Backplates von einer Wasserkühlung drunter zu schrauben, nicht viel machen. Höherer Anpressdruck und bessere Wärmeableitung auf der Rückseite. Bringt ein wenig was. Im Startposting steht beschrieben welche WLP wo drauf kommt. Habe mir damals noch Kühlkörper von einem P5Q besorgt und die SB mit reinem Kupfer von Enzotech versorgt. Das dürfte wohl das Maximum sein was man dem MIIF antun kann.

Gibt es weitere Möglichkeiten die Temperaturen zu senken?
Ja, gibt es. Ihr müsst die vorhandene WLP unter der Heatpipe austauschen. Board ausbauen, die Heatpipe abmachen und die Chips sowie die Heatpipe gründlich mit reinigen. Danach noch einmal mit Fettlöser drüber und die neue WLP drauf. Es ist ratsam für die NB eine weiche WLP (ohne Partikel) wie die Zalman zu nehmen, da der P45 keinen IHS besitzt.
Zum Vergrößern anklicken....

Jop, das habe ich gelesen. Wollte aber nur wissen, was mit den Spannungswandlern ist. Kann ich da einfach die Heatpipe wieder drauf montieren mit dem alten Pad?

Ja, kannst du ohne Probleme. Sind einfach nur WärmeLeitLappen :d

Noch etwas:
Es gibt mal wieder eine neue SpeedFan Version die eine für uns eventuell interessante Verbesserung mitbringt:
fixed ATK0110 support on several motherboards
Zum Vergrößern anklicken....

Ich kann SpeedFan leider nicht mehr nutzen, denn... das müsst ihr euch auf der Zunge zergehen lassen:
Mein Dell Monitor hat einen Bug, das wenn SpeedFan installiert ist, er 1 Minute zum Einschalten braucht und die Einstellungen gelockt sind. Ziemlich kranker Scheiß.

Ich habs jetzt erst mal gelassen. Die Temperaturen sind auch so in Ordnung, wenn man bedenkt, dass ich das Mainboard in einem v1000 Gehäuse drin hab...

Werde mich die Tage mal ans Übertakten ran machen. Hab jetzt schon ohne grosse Bastelarbeit 3825Mhz (450x8.5) bei 1,28v geschafft. Aber über FSB450 wird schon etwas happig, wie ich feststellen durfte ;)

Ja, das scheint auch von Brett zu Brett sehr unterschiedlich zu sein. Das MIIF ist und bleibt eben eine echte OC Zicke. ASUS hat sich damit wirklich keinen Gefallen getan.

Im Nachhinein einfach erschreckend zu sehen dass das teurere Brett schlechter geht als das P5Q Deluxe.

Man könnte eventuell noch die Speichertabellen im BIOS patchen (z.B. die aus dem P5Q Deluxe nehmen) und damit ein wenig mehr Stabilität rauskitzeln...

Hier hat sich ja wieder was getan :) .

e.v.o schrieb:
@emulator
Probier es mal mit einer schönen alten BIOS Version bzw. patche aus dem BIOS die CPU uCodes raus. Die verhindern teilweise sehr oft das die Bretter über das BIOS hinaus kommen obwohl das möglich wäre.
Zum Vergrößern anklicken....
Klingt interessant, aber davon habe ich noch nie gehört. Könntest du mal bite etwas deutlicher werden? Also wie muß ich das genau anstellen?
Allerdings habe ich beim MIIF Ocen die Erfahrung gemacht, daß es bei sehr hohem Takt oft (nicht immer) über das Bios hinauskommt, aber dann beim Windows Laden abstürzt. Was in dieser Situation fast immer geholfen hat, war LLC auf enabled zu stellen. Aber aus den bekannten Gründen möchte ich das meiner Hardware nicht für längere Zeit antun.

e.v.o schrieb:
Man könnte eventuell noch die Speichertabellen im BIOS patchen (z.B. die aus dem P5Q Deluxe nehmen) und damit ein wenig mehr Stabilität rauskitzeln...
Zum Vergrößern anklicken....
Wie macht man das jetzt? Läuft das auf ein Mod-Bios hinaus?

Korrekt. Das würde dann auf ein mBIOS rauslaufen. Die uCodes im BIOS sollen Fehler im Design der Chip-Hersteller ausbügeln. Dabei handelt es sich meistens aber nur um marginale Fehler die im normalen Betrieb nicht auftreten bzw. keine gravierenden Fehler nach sich ziehen. Ich habe damals mit einem OC Freak hier aus dem Forum an nem BIOS für sein P5Q und MIIF gearbeitet und irgendwie sind wir nach einigem Testen drauf gekommen, das diese uCodes zu einem Teil dafür verantwortlich sind warum neuere BIOS Versionen nicht so gut zum OCn sind wie ältere.

Im BIOS sind für verschiedene Hersteller Einstellungen hinterlegt mit denen manche RAM Bausteine besser/schlechter laufen. Die ersten mBIOS die ich in der Hand hatte waren für P5QDeluxe Bretter und hatten ziemlich heftig gepatchte RAM Tabellen. Der Typ war damals hingegangen und hatte aus so ziemlich jedem BIOS das greifbar war die Tabellen extrahiert. Um die aber richtig zu testen (es gibt ja z.B. für eine Gruppe von RAM mehrere Tabellen (weil unterschiedliche Versionen, Settings)) müsstest du hingehen und alle Tabellen jeweils einzeln durchtesten. Ich denke da lohnt sich der Aufwand nicht und der Nutzen ist nicht 100%ig belegt (zumindest aus meiner Sicht).

Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
