[Sammelthread] Asus Maximus IV Extreme (Intel P67) [2]

[blockquote]

- Sockel: LGA1155 - Chipsatz: Intel P67 -


Feel the Power - YouTube - Maximus IV Extreme

Hardwareluxx-Preisvergleich-Asus Maximus IV Extreme (Revision B3) by geizhals


- Vorwort -

Intels Sandy-Bridge Prozessoren kommen mit neuem Sockel (LGA 1155) sowie neuen Chipsätzen (P67/H67/H61/Z68) daher. (Hintergrundwissen gibts hier: >>klick<<).
Deshalb wurde eine neue Mainboardgeneration, welche eben den CPU-Sockel LGA 1155 sowie einen der genannten Chipsätze enthält, ins Leben gerufen.

Asus schickt mit dem Maximus IV Extreme (P67) eine absolute Highendplatine aus der -Republic of Gamers- Serie ins Rennen.

- Und genau um dieses Board dreht sich alles in diesem Sammlthread -

wichtiger Hinweis:
Besitzer des Maximus IV Extreme-Z (Z68) haben ihren eigenen Sammelthread -- > http://www.hardwareluxx.de/community/f219/asus-maximus-iv-extreme-z-intel-z68-838693.html
Besitzer des Maximus IV Gene-Z (Z68) finden ihren eigenen Sammelthread hier -- > http://www.hardwareluxx.de/community/f219/asus-maximus-iv-gene-z-intel-z68-rog-811868.html

​

---

INHALTSVERZEICHNIS
==============

• 1.Spezifikationen
• 2.Bilder
• 3.UEFI-Einblicke (ehemals Bios)
• 4.Downloads
• 5.Reviews
• 6.kompatible CPU-Kühler
• 7.kompatibler RAM
• 8.Sonstiges

---

1.Spezifikationen 1.Spezifikationen
==========

ASUSTeK Computer Inc. - Motherboards - ASUS Maximus IV Extreme

Wichtiger Hinweis:
Das Maximus IV Extreme entspricht dem E-ATX Form Faktor. Sprich es ist GRÖßER wie ein normales ATX-Board und passt daher NICHT in jedes Gehäuse!
Vor dem Kauf daher unbedingt prüfen/ausmessen ob das vorgesehene Gehäuse kompatibel ist und E-ATX Boards (wie das MIVE) überhaupt eingebaut werden können!

MIVE = 30,5 cm x 26.9 cm = E-ATX

- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------

- CPU-Liste -
--------------


Grundsätzlich sind alle LGA1155 Sandy-Bridge CPUs kompatibel zum MIVE. Wer jedoch seinen Prozzi möglichst weit übertakten möchte,
der kommt an einem Modell mit dem Zusatz "K" im Namen nicht vorbei. Denn auschliesslich diese lassen einen höheren "Turbomulti" zu. Modelle ohne "K"
besitzen einen festen maximalen "Turbomulti" und sind daher für OC ungeeignet, da der Referenztakt nur von 100MHz auf maximal 105-110MHz
erhöht werden kann (kommt sonst zu Instabilitäten!).

Die in der Sandy-Bridge CPU enthaltene Grafikeinheit (IGP) kann leider auf dem MIVE chipsatzbedingt (wie bei allen Intel-P67ern) NICHT verwendet werden.

Nun genug der Vorworte und schaut selber welche CPUs für MIVE geeignet sind:


Die offizielle Prozessorliste lt. Asus findet ihr im Spoiler.

Spoiler

Stand: 21.02.2013

1. die Flaggschiffe:

2. die Mitläufer:

3. die Stromsparer:

4. zukünftige Prozessoren

Intels Tick-Tock folgend, wird es im ersten Halbjahr 2012 in 22nM gefertigte Ivy-Bridge Prozessoren geben. Diese sind LGA1155 kompatibel und werden auch auf unserem Asus Maximus IV Extreme (P67) eingesetzt werden können. Asus hat dies bereits offiziell bestätigt (ASUS Motherboards - Qualified and True PCIe 3.0 Ready. Feature 22nm CPU Native BIOS Support). Vorraussetzung ist lediglich ein UEFI-Update auf Version 2001 oder höher.


Anmerkung zu PCIe 3.0:
Die mit Ivy-Bridge Einzug haltende PCIe-3.0-Unterstützung wird es jedoch leider NICHT auf dem MIVE(P67) geben.
Grund dafür sind die Restriktionen der Anbindung bzw. Verteilung der Lanes auf unserem MIVE, welche durch Switches bzw. den NF-200 gewährleistet wird.
Diese sind jedoch NICHT PCIe-3.0 ready und somit wird es keine Möglichkeit geben, PCIe-3.0 Bandbreite auf dem MIVE zu verwenden.
Genaueres dazu siehe hier: Stellungnahme von Doktor[ASUS] sowie http://www.hardwareluxx.de/community/f248/ivy-bridge-und-pci-express-3-0-support-839930.html.



​

---

2.Bilder 2.Bilder
=====

Da ist das Ding:

(by Chrisch)

- Bilder in XXL-Ausführung für detallierten Überblick -





- Impressionen Teil I -

Spoiler

Quelle: asusrog.com

- ohne Heatpipe -

- Impressionen Teil II -

Spoiler

Quelle: coolaler.com

Für Waküfreunde hat mips-computer eine Fullcoverlösung parat:

​

​

---

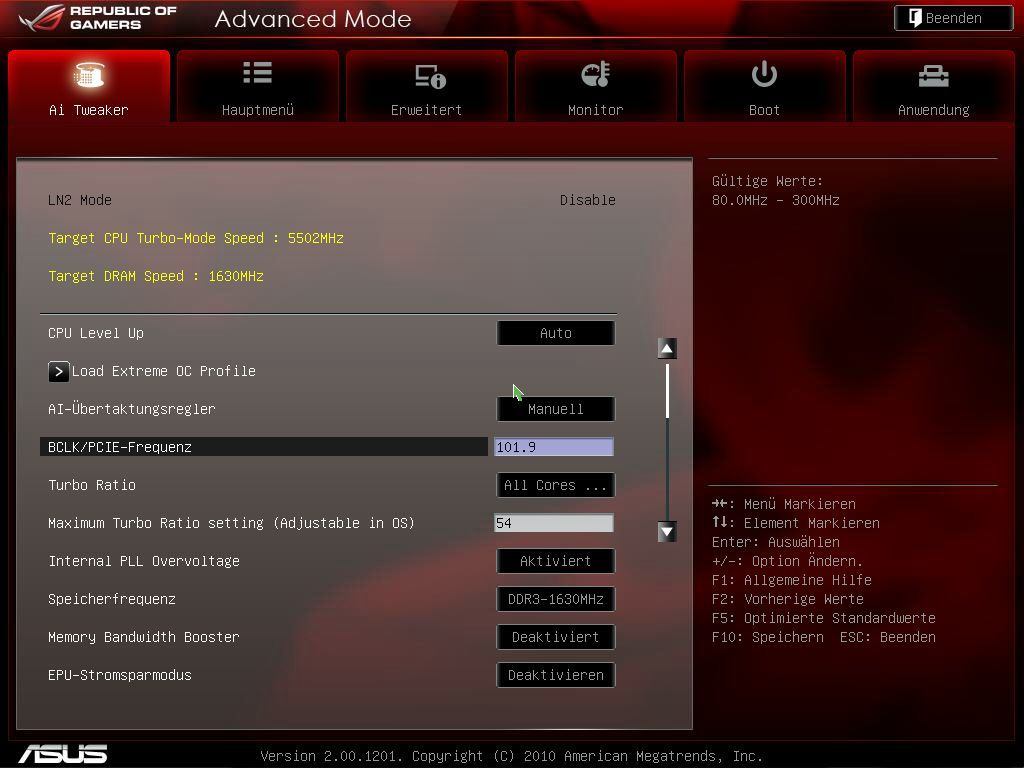

3.UEFI-Einblicke (ehemals Bios) 3.UEFI-Einblicke (ehemals Bios)
==================


Dickes Dankeschön an Chrisch für die UEFI-Pics .

Hier meine 24/7 Bios-Settings, vielleicht eine kleine Orientierungshilfe für den ein oder anderen:
- i7 2600K @4,0GHz (per offset -0,15V)
- 4x4GB G.Skill Sniper 1866 @1866, 9-10-9-28 1t, 1,50Vdimm

UEFI-Pics dazu (von den wichtigen Einstellungen) gibbet im Spoiler:

Spoiler

Zunächst in klein als Galerie:



Und hier obige Pics in Groß:

Anmwerkung: Jede Hardware ist anders, daher nur als grobe Orientierungshilfe gedacht!

​

---

4.Downloads 4.Downloads
=======

allgemein:
-----------

• ASUS - Downloadpage
• FTP-Server - Maximus IV Extreme
• Maximus IV Extreme Handbuch (deutsch)
• Maximus IV Extreme Handbuch (englisch)

UEFI-Versionen (ehemals Bios):
----------------------------------

1. von Asus offiziell freigegebene und zum Download angebotene UEFI-Versionen:
-------------------------------------------------------------------------------------

• 3603.zip (aktuellste Version, Releasedatum: 27.11.2012)


  Changelog des 3603:
  1. Improve system stability
  2. Support new CPUs

• 3510.zip


  Changelog des 3510:
  1. Improve system stability

• 3211.zip


  Changelog des 3211:
  1. Improve system stability
  2. Enhance compatibility with some USB devices

• 3208.zip


  Changelog des 3208:
  1. Improve system stability
  2. Improve memory compatibility
  3. Support new CPUs

• 2302.zip


  Changelog des 2302:
  1. Improve system stability
  2. Enhance compatibility with some USB devices
  3. Support new CPUs

• 2105.zip


  Changelog des 2105:
  1. Improve memory compatibility
  2. Improve system stability

• 2001.zip


  Changelog des 2001:
  1. Enable support for Next Gen 22nm Processor (Ivy Bridge^^)

• 1904.zip


  Changelog des 1904:
  1. Improve memory compatibility
  2. Improve system stability
  3. Support new CPUs

• 1409.zip


  Changelog des 1409:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
  - Improved USB compatibility, performance and UEFI fixes
  - Minor Bug Fixes
  - Adds EFI ROM flash back -> from one ROM to another -> to fix BCLK unable to change after failed flash

• 1303.zip


  Changelog des 1303:
  - Improve OC performance
  - Enable CPU Multiplier upper limit to 59x for K series CPU

• 1204.zip


  Changelog des 1204:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
  - Improved Memory Profiles and Performance (Elpida Hyper owners, please use Red Slots for best performance, CFG Lock to Disable should improve SuperPI times even better now)
  - Improved USB compatibility, performance and UEFI fixes
  - Minor Bug Fixes
  - Enable SPDIF output support in UEFI
  - Enhanced auto rules
  - Fixed OC profile usage with vCore offset mode
  - Enable CPU target frequency at POST

• 1101.zip


  Changelog des 1101:
  - Improve memory compatibility
  - Improve system stability

• 0901.zip


  Changelog des 0901:
  - Improve system stability

• 0802.zip


  Changelog des 0802:
  - Improve Overclocking capability and system stability

• 0504.zip


  Changelog des 0504:
  - Update CPU ratio item to allow automatic activation of Intel Turbo Boost when CPU Ratio is above the Intel specification.
  - Enhance PCH native SATA performance.
  - Enhance USB 3.0 / PCIE performance.
  - Enhance USB 3.0 compatibility under BIOS setup screen.
  - Enhance USB compatibility.
  - Enhance PCIE compatibility.
  - Support print screen in setup Ez mode

• 0406.zip


  Changelog des 0406:
  - First Release UEFI

Hinweis:
Nach dem Download nicht vergessen die zip.-Datei zu entpacken.
UEFI-Update möglichst mit EZ-Flash durchführen. Näheres dazu siehe Handbuch.
Flash erfolgt grundsätzlich auf eigenes Risiko!

Sollte EZ Flash mal behaupten das ein Bios kein UEFI Bios sei dann einfach so flashen:

Rename the BIOS to m4e.rom, transfer it to a usb stick, place the usb stick in the ROG connect usb at the I/O panel, press and hold in the ROG connect button in 2 seconds (meanwhile PC not running, but PSU has to be connected) and it will start to flash.

2. Sammlung sämtlicher (bekannter) UEFI-Versionen einschliesslich unveröffentlichter, Test sowie BETA-Versionen:
-------------------------------------------------------------------------------------------------------------
Der Übersicht wegen im Spoiler zu finden.

Spoiler

=======================================================================================
Download, Flashen und Benutzung der folgenden UEFI-Versionen erfolgt grundsätzlich AUF EIGENES RISIKO !
Wer das Risiko minimieren möchte, der schliesst bitte den Spoiler und nutzt eine offizielle UEFI-Version.
=======================================================================================

• 3208.zip (aktuellste Version)


  Changelog des 3208:
  1. Improve system stability
  2. Improve memory compatibility
  3. Support new CPUs

• 2302.zip

  Changelog des 2302:
  1. Improve system stability
  2. Enhance compatibility with some USB devices
  3. Support new CPUs

• 2105.zip


  Changelog des 2105:
  1. Improve memory compatibility
  2. Improve system stability

• 2050.rar


  Changelog des 2050:
  - Improve 3Dmark01 Efficiency

• 2001.zip


  Changelog des 2001:
  - Enable support for Next Gen 22nm Processor (Ivy Bridge)

• 1904.zip


  Changelog des 1904:
  1. Improve memory compatibility
  2. Improve system stability
  3. Support new CPUs

• 1902.ROM


  Changelog des 1902:
  - ?

• 1850.zip


  Changelog des 1850:
  - Improve system stability

• 1598.ROM (bringt mehr Punkte im 3DMark2001)


  Changelog des 1598:
  - ?

• 1409.ROM


  Changelog des 1409:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
  - Improved USB compatibility, performance and UEFI fixes
  - Minor Bug Fixes
  - Adds EFI ROM flash back -> from one ROM to another -> to fix BCLK unable to change after failed flash

• 1407.ROM


  Changelog des 1407:
  - Improved S3 resume
  - Upcoming Mem-TweakIT Support Added

• 1485.ROM


  Changelog des 1485:
  ?

• 1303.ROM


  Changelog des 1303:
  ?

• 1298.ROM


  Changelog des 1298:
  - fixed read to read and write to write value's from 5-7 ( before always stays at 4)
  - fixed dram write to read delay.. default is 9 when above 2200mhz etc but previous bios set value was max to 8.. Now can use 9

• 1204.Rar


  Changelog des 1204:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS. Note - Sleep/Hibernate will not operate properly due to Intel Specs.
  - Improved Memory Profiles and Performance (Elpida Hyper owners, please use Red Slots for best performance, CFG Lock to Disable should improve SuperPI times even better now)
  - Improved USB compatibility, performance and UEFI fixes
  - Minor Bug Fixes
  - Enable SPDIF output support in UEFI
  - Enhanced auto rules
  - Fixed OC profile usage with vCore offset mode
  - Enable CPU target frequency at POST

• 1092.ROM


  Changelog des 1092:
  - Shows CPU Target frequency at boot

• 1090.ROM
• 1052.ROM
• 0089.ROM oder 0089.7z
• 0088.ROM oder 0088.7z


  Changelog des 0088:
  - adds X-mode under cpu performance settings

• 0951.ROM oder 0951.zip


  Changelog des 0951:
  - Enhance support for high performance DRAM
  - Improve XMP module compatibility
  - Adds new option Memory Bandwidth Booster for better DRAM performance
  - Fix BIOS may show incorrect Target CPU Speed shown after Clear CMOS"

• 0950.ROM oder 0950.7z


  Changelog des 0950:
  - Fixed Memory ratio sometimes not changing bug
  - Fixed XMP + OC Load profile bug
  - Adds Memory Bandwidth Turbo for performance improvement
  - Fixed Wrong Target CPU Speed shown after Clear CMOS

• 0901.zip
• 0802.ROM oder 0802.7zip


  Changelog des 0802:
  - Improved OC performance using Multipliers or Auto Overclocking
  - Improved BCLK and DRAM OC capabilities when enabling the “Internal PLL Overvoltage” option in BIOS.
  - Minor Bug Fixes
  - Firmware Upgrade of iROG Chipset

• 0681.ROM oder 0681.7zip --> soll kleinere Bugs beheben
• 0675.ROM --> (kein Changelog)
• 0654.rar --> soll Stabilität bei Ram-OC erhöhen
• 0653.zip --> höheres OC nun möglich (Internal PLL Overvoltage)
• 0504.zip
• 0406.zip --> Releasebios

---

5.Reviews 5.Reviews
======

In Schrift und Bildern:
-----------------------

• hardwareluxx.de
• awardfabrik.de
• pcgameshardware.de
• hartware.de
• ocaholic.ch
• hardwareheavon.com (englisch)
• overcklock3d.net (englisch)
• techreaction.net (englisch)
• vr-zone.com (englisch)

In Bild und Ton:
-----------------

• YouTube - FirstLook - by Overcklock3d TV (englisch, ~ 8 Min.)
• YouTube - Big Review- by Overclock3d TV (englisch, ~ 38 Min.)
• YouTube - Review - by SirJamesD.com (englisch, ~ 16 Min.)
• YouTube - Overclocking on MIVE - by Newegg TV (englisch, ~ 12 Min.)

Noch nicht sicher ob MIVE oder vielleicht ein anderes Board? Read this:
--------------------------------------------------------------------------

• Battle ASUS ROG Maximus IV Extreme vs. Gigabyte P67A-UD7 by KINGPINcooling.com

​

---

6.kompatible CPU-Kühler 6.kompatible CPU-Kühler
==============

Alle Sockel 1156-Kühler könnten auf dem MIVE passen, da die Lochabstände 1156/1155 identisch sind! Vorausgesetzt sie kollidieren nicht mit Anbauten/Heatpipes o.ä. des MIVE.

(fast) problemlos passende Luftkühler:
----------------------------------------

• be quiet! Dark Rock Advanced C1 *3 (Milek)
• be quiet! Dark Rock Pro C1 *3 (Milek)
• Noctua NH-C12P SE14 (kumberg12) [Ramvollbelegung mit G.-Skill RipJaws klappt problemlos!]
• Noctua NH-D14 *3 (digitaldreamer)
• Noctua NH-U12P mit NM-I3 Mounting-Kit *1 (mgr R.O.G.)
• Noctua NH-U12P SE *1
• Prolimatech Megahalems Rev. B *1 (Stullen Andi)
• Prolimatech Mega Shadow *1 (Stullen Andi) | *2 (Wynter)
• Prolimatech Super Mega *1 (Stullen Andi)
• Scythe Mugen 2 Rev. B [Blasrichtung sowie Einschränkungen bei Ramvollbelegung noch unklar] (vexxev)
• Thermalright Archon *1 (Hufi)
• Thermalright HR-02 *1 (Felix the Cat)
• Thermalright IFX-14 mit Thermalright 1156 Bolt-Thru Kit *1 (BUFUMAN)
• Thermalright Silver Arrow *1 (Felix the Cat)
• Zalman CNPS9700 LED mit Zalman ZM-CS5B Retention Modul - Sockel 775, 1156 *1 (danielmg)
• Intel Boxed Kühler

  *1 - Blasrichtung: Gehäuserückwand, Ramvollbelegung geht nur mit Ram-Modulen ohne extrem hohem Heatspreader
  *2 - Blasrichtung: Gehäusedeckel, Ramvollbelegung nur mit Ram-Modulen ohne extrem hohem Heatspreader möglich (G.-Skill RipJaws passen jedoch problemlos!)
  *3 - Blasrichtung: Gehäuserückwand, Ramvollbelegung mit G.-Skill RipJaws problemlos möglich (bei Corsair Dominator muss vorraussichtlich Heatspreader abgeschraubt werden!)

nur mit Aufwand/Gefummel passende Luftkühler:
---------------------------------------------------

• noch
• nix
• vermeldet

Wasserkühler
----------------

• Aquacomputer Cuplex Kryos XT (Biernot)
• EK Water Blocks Supreme HF Plexi (Audi_driver)
• Swiftech Apogee XT Extreme Performance (SwissGTO)
• Watercool Heatkiller 3.0 Edition 1156 + Watercool Backplate (mgr R.O.G.)


​

---

7.kompatibler RAM 7.kompatibler RAM
===========

Anmerkung: Bitte beachtet, das Intel 1,50V als "Standardramspannung" (maximal 1,575Vmem) vorsieht!

Quelle: Intel Datasheet 2nd Generation Intel Core™Processor Family Desktop and Intel Pentium Processor Family Desktop Datasheet

Wer also z.b. 1,65V Rammodule mit eben diesen 1,65V betreibt, der bewegt sich AUSSERHALB der Intelspezifikation!
​

2x2GB-Kit:
------------

• G.Skill RipJaws-X DIMM Kit 4GB PC3-17600U CL9-11-9-28 (DDR3-2200) (F3-17600CL9D-4GBXLD) (Dancop)
• GeIL EVO TWO DIMM Kit 4GB PC3-17600U CL9-10-9-28 (DDR3-2200) (GET34GB2200C9DC) (tbone1978)
• Super Talent Speed DIMM Kit 4GB PC3-17600U CL8-8-8-24 (DDR3-2200) (WS220UX4G8) (UHJJ36)
• Corsair XMS3 Dominator GT DIMM Kit 4GB PC3-17066U CL9-10-9-27 (DDR3-2133) (CMT4GX3M2A2133C9) (mgr R.O.G.)
• G.Skill RipJaws-X DIMM Kit 4GB PC3-17066U CL9-11-9-28 (DDR3-2133) (F3-17000CL9D-4GBXL) (Chrisch)
• EXCELERAM Red Culvert DIMM Kit 4GB PC3-12800U CL6-8-7-24 (DDR3-1600) (E30102A) (Felix the Cat)
• G.Skill RipJaws DIMM Kit 4GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-4GBRL) (danielmg)
• exceleram DIMM 2GB PC3-10667U CL9-9-9-24 (DDR3-1333) (EP3001A) (Audi_driver)


3x2GB-Kit:
------------

•
  Mushkin Enhanced Blackline Frostbyte DIMM Kit 6GB PC3-12800U CL8-8-8-24 (DDR3-1600) (998681) (Biernot)

4x2GB (bestehend aus 2 Kits 2x2GB):
---------------------------------------

• Super Talent Speed DIMM Kit 4GB PC3-17600U CL8-8-8-24 (DDR3-2200) (WS220UX4G8) (UHJJ36)
• G.Skill RipJaws-X DIMM Kit 4GB PC3-17066U CL9-11-9-28 (DDR3-2133) (F3-17000CL9D-4GBXL) (Chrisch)


2x4GB-Kit:
------------

• G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL9-11-9-28 (DDR3-2133) (F3-17000CL9D-8GBXLD) (ResamBs)
• Corsair XMS3 Dominator GT DIMM Kit 8GB PC3-16000U CL9-10-9-27 (DDR3-2000) (CMT8GX3M2A2000C9) (diwitor)
• Corsair Vengeance schwarz DIMM Kit 8GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMZ8GX3M2A1866C9) (BUFUMAN)
• Corsair XMS3 Dominator GT DIMM Kit 8GB PC3-14900U CL9-10-9-27 (DDR3-1866) (CMT8GX3M2A1866C9) (meynhamburg)
• G.Skill Sniper DIMM Kit 8GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-14900CL9D-8GBSR) (mgr R.O.G.)
• G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL7-8-7-24-2T (DDR3-1600) (F3-12800CL7D-8GBRH) (Chrisch)
• G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-8GBXH) (John_Q)
• G.Skill Trident DIMM Kit 8GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7D-8GBTDD) (vexxev)
• Corsair Vengeance schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9) (PR3D4TOR)
• G.Skill RipJaws-X DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBXL) (Stullen Andi)
• G.Skill RipJaws-X DIMM Kit 8GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7D-8GBXH) (Stullen Andi)
• G.Skill RipJaws DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (F3-10666CL9D-8GBRL) (Milek)
• G.Skill RipJaws-X DIMM Kit 8GB PC3-10667U CL9-9-9-24 (DDR3-1333) (F3-10666CL9D-8GBXL) (Hufi)

3x4GB-Kit:
------------

• Corsair Vengeance DIMM Kit 12GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ12GX3M3A1600C9) (Punk Sods)

4x4GB (bestehend aus 2 Kits 2x4GB):
---------------------------------------

• Corsair XMS3 Dominator GT DIMM Kit 8GB PC3-16000U CL9-10-9-27 (DDR3-2000) (CMT8GX3M2A2000C9) (diwitor)
• G.Skill Sniper DIMM Kit 8GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-14900CL9D-8GBSR) (mgr R.O.G.)
• Corsair Vengeance schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9) (PR3D4TOR)
• G.Skill RipJaws DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (F3-12800CL9D-8GBRL) (Wynter)

4x4GB-Kit:
------------

• G.Skill RipJaws-X DIMM Kit 16GB PC3-17066U CL9-11-9-28 (DDR3-2133) (F3-17000CL9Q-16GBXLD) (pirata)
• G.Skill RipJaws-X DIMM Kit 16GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-14900CL9Q-16GBXL) (DragonClaVV)
• G.Skill RipJaws-X DIMM Kit 16GB PC3-12800U CL7-8-7-24 (DDR3-1600) (F3-12800CL7Q-16GBXH) (SwissGTO)
• G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH) (kumberg12)

​

---

8.Sonstiges 8.Sonstiges
=======

Overclocking

• P67/Z68 BIOS Guide - BASIC~Intermediate Overclocking
• Intel Core i5-2500K + ASUS Maximus IV Extreme @ AIR über 5,30GHz (by Felix the Cat)
• Sandy bridge OC Guide - XtremeSystems Forums

• HWLuxx: http://www.hardwareluxx.de/community/f139/sammelthread-oc-prozessoren-intel-sockel-1155-sandy-bridge-laberthread-7-a-800749.html

• HWLuxx: http://www.hardwareluxx.de/community/f139/intel-lga1155-overclocking-ergebnis-thread-kein-frage-oder-quatschthread-776057.html


sonstige Links

• HWLuxx: http://www.hardwareluxx.de/community/f11/intel-sandy-bridge-lga1155-faq-infos-auf-seite-1-part-5-a-775738.html

• HWLuxx: http://www.hardwareluxx.de/community/f11/der-sockel-lga1155-quatschthread-part-5-a-789828.html

• [Sammelthread] ASUS MAXIMUS IV Extreme - AwardFabrik - Forum
• ASUS MAXIMUS IV Extreme - extremesystems - Forum
• Anbindungsvergleich MIVE - x8/x8(nativ) vs. x16/x16(über Umweg NF-200) by radeon3d.org
• P67, X58 und NF200: Die Beste Plattform Für CrossFire Und SLI
• Z68 vs X58 - Gamingtest mit 2xGTX580(SLi)
• BF3 im Test mit 1xGTX580 - 2xGTX580(SLi) - 3xGTX580(Trippel-SLi) jeweils mit i7 2600K - i7 980X - i7 3960X


​

Ich werde versuchen den 1.Post möglichst zeitnah zu aktualisieren, so dass er auf dem neuesten Stand bleibt. Eure Mithilfe dabei wird ausdrücklich erwünscht .

​

last "First-Post" Update: 21.02.2013 (Changelog siehe Spoiler)

Spoiler

Threadupdate-History:
- 21.02.2013: neue UEFI-Versionen ergänzt + CPU-Liste aktualisiert
- 28.04.2012: neue UEFI-Version ergänzt (3208)
- 24.03.2012: neue kompatible Rammodule hinzugefügt
- 13.03.2012: 2302 zur offiziellen Liste hinzugefügt + CPU-Liste Update verpasst
- 07.03.2012: neue UEFI-Version ergänzt (2302), nicht funktionierende Links entfernt
- 17.12.2011: meine 24/7 UEFI-Einstellungen unter dem "Punkt 3 UEFI-Einblicke" ergänzt
- 14.12.2011: neue UEFI-Version ergänzt (2105)
- 17.11.2011: neue UEFI-Version ergänzt (2050)
- 12.11.2011: offizielle Asus-CPU-Liste erneuert (i7 2700K hinzugekommen, ab UEFI-Version 1904), 2001er UEFI-Version hinzugefügt
- 23.10.2011: Ram + CPU-Kühler in Kompatibilitätsliste hinzugefügt
- 15.10.2011: neue UEFI-Version(en) hinzugefügt, Prozessorliste aktualisiert incl. Ivy-Bridge
- 06.10.2011: neue UEFI-Version 2001 (im Spoiler) hinzugefügt
- 03.07.2011: diverse Ram ergänzt
- 01.07.2011: diverse Ram ergänzt
- 24.06.2011: neue UEFI-Version hinzugefügt
- 18.06.2011: Ram ergänzt
- 20.05.2011: 1407+1409 UEFI-Versionen hinzugefügt
- 06.05.2011: Rams ergänzt + Links erneuert
- 10.04.2011: Rams + UEFI ergänzt
- 03.04.2011: Rams, Kühler ergänzt
- 22.03.2011: Rams, Kühler ergänzt
- 09.03.2011: UEFI 1204 hinzugefügt (noch im Spoiler, sollte aber bald offiziel freigegeben werden durch Asus)
- 28.02.2011: offizielle 1102er UEFI-Version hinzugefügt + diverse Links aktualisiert
- 18.02.2011: inoffizielle UEFI-Version hinzugefügt
- 12.02.2011: UEFI-Versionen hinzugefügt, sowie Umbau "Download" -> "UEFI"
- 09.02.2011: Reviews hinzugefügt
- 05.02.2011: neue Lukühler hinzugefügt
- 27.01.2011: neue UEFI-Version + CPU-Kühler hinzugefügt
- 25.01.2011: neue UEFI-Version hinzugefügt
- 20.01.2011: UEFI-Version + kompatibler Ram hinzugefügt
- 17.01.2011: Bios ähhhm UEFI-Version + Review ergänzt
- 09.01.2011: Vorwort und bessere UEFI-Pics (THX@ Chrisch) hinzugefügt
- 08.01.2011: Bezeichnung Bios raus und durch UEFI ersetzt, damit Unklarheiten vermieden werden
- 07.01.2011: Reviews+Ram+Lukühler ergänzt, sowie Specs umgestaltet
- 04.01.2011: Reviews ergänzt
- 03.01.2011: Spezifikationen (auf die schnelle) + Review+Bios 0653 ergänzt
- 30.12.2010: verschiedene Downloadpages, Bios 0406 ergänzt
- 28.12.2010: Board+Biosbilder+Reviews ergänzt

Bei Gefallen des Threads darf der "Danke-Button" gerne gedrückt werden.
​

[/blockquote]



[UHJJ36]

Still not Running



[mgr R.O.G.]

Nochmal zum Thema SLI-Verbinder:
Ich habe im WC-Shop einen X²/X³ Dualslotadapter für PCIe-Abstände von 6,1cm gefunden (gibbet weder bei caseking, ac-shop noch bei AT) und natürlich sofort bestellt... Werd dann berichten ob er passt .
Hier der ist das:

Passt absolut perfekt und beeinträchtigt den Durchfluss kaum .

Hab nun noch netmal 6l/h weniger wie vorher ohne beide Grakakühler. Somit ist der WC-SLI-Verbinder absolut empfehlenswert .



[Punk Sods]

@ mgr R.O.G.

Wie denn, der passt?
Hätte ich nicht gedacht. Ist auf jeden Fall besser wie die zwei "Röhrchen", ist für die nächste Bestellung vorgemerkt.

Also, du hast 2 x Grafikkartenkühler plus CPU und Mora 3 im Kreislauf, eine Pumpe (AquastreamXT Ultra ?) und ein AGB sowie Durchflusssensor und Temperatursensor.
Wieviel Durchfluss pro Minute oder auch Stunde hast du damit?


@meynhamburg
Habe ein entsprechendes BIOS gefunden, allerdings von EVGA. ich hoffe mal, da läuft auf den MSI Grafikkarten. Das muss ich aber erst mal verschieben, erst mal werde ich Windows neu aufsetzen, ist nach den ganzen Spielereien etwas zu instabil geworden.

200 Pünktchen mehr als beim letzten mal habe ich aber, allerdings nur durch die CPU.

Result

Gruß

Heinrich



[meynhamburg]

@ Punk Sods
Mit deiner CPU & meinen Grafikkarten wären sicher 12000 Punkte im 11er machbar...



[Audi_driver]

was kann sein wenn die VGA_LED leuchtet und ich kein Bild bekomme?
Grafikkarte defekt?

mit anderer Grafikkarte geht alles



[UHJJ36]

Bestimmt.



[meynhamburg]

Das MIVE kriegt aber auch alles kaputt...

@ Punk Sods
Result



[Stullen Andi]

Mit ziemlicher Sicherheit ein defekt der Karte. Sofern Du aber ein Lian Gehäuse hast, schau mal nach ob die Karte exakt im Slot sitzt.

Gab nen paar Serien die nicht 100% verarbeitet waren und dadurch bestimmte Karten nicht immer richtig im Slot saßen. Mein letzter Lian Tower hatte sowas in Verbindung mit einer 8800GTS. Einmal die CPU gewechselt kam kein Bild mehr, musste jedesmal die Karte wieder am hinteren Ende in den Slot drücken.



[Audi_driver]

Habe ein NZXT Case, und ich habe 3x 5770 Hawk hier, die "defekte" habe ich eben rein gesetzt zum testen da ich die ersteigert habe, da wurde mir wohl eine defekte Karte angedreht.

und ich habe auch schon slot 1-3 getestet, aber überall das selbe



[meynhamburg]

Gott sei dank war es dann ja nicht das MIVE...



[UHJJ36]

Genau, die 3 ATI sind ja nur so viel wert wie das Board^^



[Audi_driver]

zum glück ist nur eine defekt, hoffe ich kann mich mit dem verkäufer einigen



[meynhamburg]

Ich dachte eher, das Killerboard hätte wieder zugeschlagen...



[Audi_driver]

jetzt bringt der bei mir immer Überspannung am USB 3 Hub ...



[mgr R.O.G.]

Ich dachte eher, das Killerboard hätte wieder zugeschlagen...

Hat es:





@Punk Sods
Den Verbinder gibts nur direkt bei WC, hab den weder bei AT, AC noch Caseking gefunden. Bestell-Nr.: 10192
Das der passt war irgendwie klar. In der Beschreibung steht ja schliesslich da, das er für PCIe-Abstand von 61mm gedacht ist bzw. 2 freie Plätze zwischen den beiden PCIe. Und genau diesen komischen Standard hat das MIVE .

Durchfluss bewegt sich bei mir ~153 Liter/h .

Im Kreislauf habe ich folgendes:
- MoRa3 Pro (bestückt mit 9x140er Noiseblocker PK3)
- 2x Koolance Schnellverschlüsse VL3N (zum Trennen des MoRa vom Rechner)
- CPU-Heatkiller 3.0 incl. WC-Backplate
- 2x GPU-Heatkiller für GTX580 (vernickelte Holeedition by A-C-Shop)
- Filter von Auquacomputer (zwischen MoRa3 und CPU-Kühler gesetzt)
- Durchflussmesser von Aquacomputer
- 2 Inlinetempsensoren von Auqacomputer (einer mist Temp nach MoRa bzw. vor der CPU, der andere kommt nach allen anderen Kühlern bzw. vor MoRa)
- Bitspower AGB (250er Röhre^^)
- Aquastream XT Ultra

- Bitspower 11er Tülle only
- Masterkleerschlauch transparent 16/11er (passt super auf die Tüllen, da die Tüllen aussen 13,2mm Durchmesser aufweisen, Schlauch geht ohne anfeuchten /kaum/nicht druff, hält quasi bombenfest)

Pics gibbet später auch irgendwann mal^^.



[Punk Sods]

Danke für die Info.

Ich habe nach mehreren Testdurchläufen auf Druck optimiert, nicht auf Durchfluss. Zur Zeit hat mein System einen Durchfluss von ca. 2,75 Liter/Minute mit zwei serial geschalteten Pumpen. Mehr Durchfluss bringt beim HK 3.0 rein gar nichts, mehr Druck schon.

Komponenten:
Anschlüsse: 13/10ner mit Masterkleer Schlauch, rot UV-Aktiv
2 x Schnellkupplung Aquatuning mit 13/10 Schraubanschluss zum abtrennen der Radiatoren.
1 x Heatkiller 3.0 CPU mit 00 ähhh WC-Backplate
2 x Heatkiller GPU X3 für GTX570/580 ohne Käselöcher
1 x Heatkiller 3 North Bridge Kühler (ist auf dem SAS Kontroller, kleiner Hitzkopf)
1 x AGB für 5.25" Schacht
1 x Durchflusssensor Kooliance mit Tachosignal
1 x Inline Temperatursensor (T-Stück, G 1/4" Anschlüsse)
4 x Temperatursensor "aussen" per Lüftersteuerung
2 x Phobya Nova Radis (in Reihe geschaltet) mit je 8 x 180er Lüftern (wird noch getestet. ob das so bleibt)


Bevor das nochmal überlesen wird:

Hallo
@ mgr R.O.G.:

Was war noch? Ach ja Erstpost von dir.
Entweder habe ich es überlesen. oder die fehlen noch:
Corsair Vengance PC 1600 Ram, 2 x 4GB CL 9.9.9.24
Die laufen Einwandfrei bei 1,55V im Standardtakt.
Bisheriges Maximum: 1866 MHz bei CL 9.11.9.24 mit 1,65V (prime stable)

@ meynhamburg

Ich dachte eher, das Killerboard hätte wieder zugeschlagen...

Guter Hinweis, falls noch mal was schief geht beim flashen oder so.... das MIVE ist Schuld.

So, habe die Grafikkarten erst mal vorgezogen und Win neu aufsetzen verschoben.

Status:
1te Grafikkarte geflasht und getestet..... Läuft noch.
2te Grafikkarte geflasht und getestet..... Läuft auch (da stimmt was nicht. )
Spannungserhöhung über 1.1V möglich? *Yes, we can*

Erster Testlauf ohne Optimierungen @ 950MHz GPU:
Result


MfG

Heinrich



[SwissGTO]

Danke für die Info.

Mehr Durchfluss bringt beim HK 3.0 rein gar nichts, mehr Druck schon.

Heinrich

Versteh ich jetzt nicht ganz. Wie misst du den Druck? Warum bringt mehr Druck
eine bessere Kühlung? Dann könnte ich ja meine 16/10 auf 8/6 Umbauen und hätte einen viel höheren Druck aber ob das bessere Temps ergibt wage ich mal zu bezweifeln.



[meynhamburg]

Hat es:

Leck mir anne Tasch, das mal 'nen amtliches Ergebniss...

@ Punk Sods

Wir kommen noch an die 12000 Punkte



[Punk Sods]

Versteh ich jetzt nicht ganz. Wie misst du den Druck? Warum bringt mehr Druck
eine bessere Kühlung? Dann könnte ich ja meine 16/10 auf 8/6 Umbauen und hätte einen viel höheren Druck aber ob das bessere Temps ergibt wage ich mal zu bezweifeln.

Stimmt so nicht ganz.

Ein kleinerer Schlauchquerschnitt bringt nicht mehr Druck, sondern verringert eher den Durchfluss b.z.w erhöht den Durchflusswiderstand, abhängig von Pumpleistung in Litern und des gesamten Kühlkreislaufs, jetzt mal vereinfacht gesagt. Mehr Druck bekommt man nicht durch die "Literleistung" der Pumpen, sondern durch Pumpen mit mehr Druck, auch als "Förderhöhe" bekannt.

Zwei Pumpen parallel geschaltet erhöhen z.B. die "Literleistung", aber nicht den "Förderdruck". Umgekehrt erhöhen zwei Pumpen in Reihe geschaltet den "Förderdruck", aber nicht den Durchfluss.

Der HK 3 als Beispiel ist ein Düsenkühler, der Bauart bedingt weniger auf die Durchflussmenge, aber entsprechend gut auf den Druck im Kühlkreislauf reagiert. Ich hoffe, das war jetzt einigermaßen verständlich geschrieben.


@ meynhamburg

Zitat:
Zitat von mgr R.O.G. Beitrag anzeigen
Hat es:


Leck mir anne Tasch, das mal 'nen amtliches Ergebniss...

@ Punk Sods

Wir kommen noch an die 12000 Punkte

1. Och, 50000 3DMarks bei Vantage schaffe ich auch locker, allerdings nur mit PhysX eingeschaltet.

2. Dat wird schwer, meine GTX sind nicht so taktfreudig wie deine. Ich bin froh, wenn ich diese noch knapp über 1000 MHz GPU Takt bekomme. *grrr* Mal abwarten, die CPU sollte einen 3DMark11 run bei 5,4 GHz eigentlich packen, so als Ausgleich.


Gruß

Heinrich



[FM4E]

Das hier ist kein Benchmark-Thread. Übertreibt es bitte nicht.



[mgr R.O.G.]

@Punk Sods
Ist das der Ram: Corsair Vengeance schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CMZ8GX3M2A1600C9) oder sinds die blauen?

jetzt bringt der bei mir immer Überspannung am USB 3 Hub ...

Den Mist hatte ich auch vor geraumer Zeit. KA warum, aber es ist weg. Bin allerdings auch auf das 1101er UEFI gewechselt.

Leck mir anne Tasch, das mal 'nen amtliches Ergebniss...

Habs mal auf die Schnelle so eingestellt . Mit ~100 MHz höherem CPU-Takt (glaube über den Referenztakt) gabs leider beim 2. CPU-Test nen Freeze. Mehr net weiter getestet. Ist ja Weekend und da wird net gebastelt oder gebencht .
Mit PhysX "on" hart an den 60k vorbei:

Das hier ist kein Benchmark-Thread. Übertreibt es bitte nicht.

Das hält sich hier im Fred absolut in Grenzen .
Bissel Bencherei gehört mMn zum ST dazu, darf natürlich net extrÄÄÄm ausufern^^.



[Stullen Andi]

jetzt bringt der bei mir immer Überspannung am USB 3 Hub ...

Wie hast Du das gemessen oder gibt irgend ne Software die Fehlermeldung? Seit dem ich das Board verbaut hab steigt alle paar Tage mal mein WLAN USB Stick aus, muss das ein und ausstöpseln und es lüppt wieder. Aber ne endgültige Lösung hab ich dafür noch nicht. Humpel hier noch auf der Bios Version 0089 rum.



[Punk Sods]

mgr R.O.G.

Die schwarzen. Und eigentlich ist das ein triple Kit, noch von meinem X58 MB., wovon ich zwei im MIVE habe. Ich sehe gerade, die sind inzwischen 20 € billiger geworden, pfui.

hardwareversand.de - Artikel-Information - 12GB-Kit Corsair Vengeance DDR3 1600 MHz CL9

Und:

Der flexible Phobya 1 Slot SLI-Verbinder passt beim MIVE bei Benutzung von PCI-E Slot 1 und Slot 2, Slot 2 und Slot 3, Slot 3 und Slot 4.
Aquatuning - Der Wasserkhlung Vollsortimenter - Phobya Variabler SLI/Crossfire Verbindungsnippel G1/4" - 1 Slot - black nickel Phobya Variabler SLI/Crossfire Verbindungsnippel G1/4" - 1 Slot - black nickel 64095

Der flexible Phobya 2 Slot SLI-Verbinder passt beim MIVE bei Benutzung von PCI-E Slot 1 und Slot 3.
Aquatuning - Der Wasserkhlung Vollsortimenter - Phobya Variabler SLI/Crossfire Verbindungsnippel G1/4" - 2 Slot - black nickel Phobya Variabler SLI/Crossfire Verbindungsnippel G1/4" - 2 Slot - black nickel 64096

Der flexible Phobya 3 Slot SLI-Verbinder passt beim MIVE bei Benutzung von PCI-E Slot 1 und Slot 4, aber nicht bei Benutzung von Slot 1 und Slot 3
Aquatuning - Der Wasserkhlung Vollsortimenter - Phobya Variabler SLI/Crossfire Verbindungsnippel G1/4" - 3 Slot - black nickel Phobya Variabler SLI/Crossfire Verbindungsnippel G1/4" - 3 Slot - black nickel 64097

Bitte beachten, das bei den Produktangaben der Abstand zwischen den Kühlern zählt, nicht der von Slot zu Slot.

Würden alle vom mir (zwangsweise ) getestet.


So Herr meynhamburg

Komm mir bloß net nochmal mit so wat. Ich musste meine Sandy auf 5,5 GHz laufen lassen, weil die Grafikarten bei 975 MHz dicht gemacht haben, da half auch mehr Spannung nicht mehr weiter. Zwar knapp, aber:

Result

Wie hast Du das gemessen oder gibt irgend ne Software die Fehlermeldung? Seit dem ich das Board verbaut hab steigt alle paar Tage mal mein WLAN USB Stick aus, muss das ein und ausstöpseln und es lüppt wieder. Aber ne endgültige Lösung hab ich dafür noch nicht. Humpel hier noch auf der Bios Version 0089 rum.

Das ist dieses blöde Intel Managment Tool, was diese Fehlermeldungen ausgibt, per Ballon Popup an der Taskleiste. das Problem hatte ich auch mal, unabhängig von der EFI-Version des MIVE. Ich habe das wieder deinstalliert, seitdem ist Ruhe im Karton und alles funktioniert trotzdem weiter. Allerdings hat man dann ein "Unbekanntes PCI-Gerät" im Geräte-Manager.

Gruß

Heinrich



[Audi_driver]

da werde ich mal versuchen das Intel Tool runter zu hauen



[meynhamburg]

Ich hab noch 2, hoffe dat gibt nicht wieder Mecker...

Da dachte ich noch, mehr als 1000Mhz packen sie nicht im SLI.

@ Punk Sods
Wußte ich es doch, das 12000 möglich sind, mal sehen, was bei mir geht, nachdem Mindfactory mich mit dem MIVE beglückt hat & ich es mit 'ner guten Sandy verheiratet habe.



[mgr R.O.G.]

@Audi_Driver
Das genau die Meldung welche bei mir auch kam. Seit UEFI-Wechsel + neuem NT + Wakü ist Ruhe... KA welches davon nun der Grund dafür ist .

@meynhamburg
Krass, was mit der GTX570 alles machbar ist .

---------- Beitrag hinzugefügt um 13:53 ---------- Vorheriger Beitrag war um 13:51 ----------

@Heinrich
UEFI in deutsch? Das konnte ich noch nie ab...Manche Übersetzung war mehr zum kaputtlachen als hilfreich



[meynhamburg]

Jepp, als ich den Vantage hab laufen lassen, standen da 950W auf dem Stommessgerät, ich hatte echt schon Angst um mein Netzteil...
Beim nächsten sollte ich vielleicht doch in weiser Vorraussicht 1200W nehmen, denn sparsamer werden die Karten in Zukunft wohl nicht.
Ich will neues Spielzeug !



[mgr R.O.G.]

Bei einem Marken-NT wird immer die Ausgangsleistung angegeben, also das was Richtung Peripherie geht. Der Verbrauchsmesser zeigt hingegen die Eingangsleistung an. Daher brauchst dir sicher keine Sorgen machen .

Beim Vantage im Perlin-Noise hatte ich mit meinem alten NT (CM Real Power M850) auch fast 1100W auf der Anzeige und das NT zeigte KEINE Schwäche^^.
Im Gegensatz zum "Chinaböller" LC Power 550W... Dort scheint die Wattangabe die Eingangsleistung und net die Ausgangsleistung zu sein, denn bei knapp um 550W (mit einer GTX580 getestet + QX9650) hat das Ding meinen Rechner abgeschaltet...
Sieht man schön den Unterschied Marken-NT zu Billig-NT... Daher "Chinaböller" .



[Stullen Andi]

da werde ich mal versuchen das Intel Tool runter zu hauen

Danke, aber dann isses bei mir was anderes. Würd ja gern mal nen neuen Treiber für den Stick probieren, aber bei Belkin scheint es nix auf der Homepage zu geben.



[meynhamburg]

Danke mgr R.O.G., das ist beruhigend !
Mit Sandy wird es ja auch wieder etwas sparsamer, mein letzter brauchte bei 5Ghz weniger als der 870 bei 4Ghz...
