ASUS P5E-VM Erfahrungsbericht:
Link zur Herstellerhompage: Asus.de
Geizhals Link: Geizhals
englisches Review von reghardware
englisches Review von VR-Zone
englisches Review von SilentPc das besonders auf die HD Fähigkeiten und den Stromverbrauch eingeht
englisches Review von Ocworkbench
01 Spezifikationen
02 Boardlayout
03 Inbetriebnahme
04 Overclocking
05 Onboardgrafik
06 Kompatibilitätsliste
07 Wasserkühlung
Technische Zeichnung: klick mich Quelle Asus Handbuch
Bild vom Board
Lieferumfang
Teil 1 : Spezifikationen Quelle: Screenshots aus dem Asus Handbuch
aktuelles Bios:0604
Teil 2 : Boardlayout
Die Anordnung der Elemente auf dem Board ist meiner Meinung nach sehr gut gelungen. Alles ist gut erreichbar, auch wenn Cpu, Kühler, Graka eingebaut sind. Lediglich die Biosbatterie ist mit eingebauter Graka nicht mehr zu erreichen.
Der Cpu Sockel selbst sitzt relativ weit vom Rand der Boards entfernt, sodaß die Nutzung von breiten Cpu-Kühlern kein Problem sein sollte. Auch mein Ninja Mini hat noch genügend Platz zum Rand hin.
Was sich Asus mit der Anordnung der Ide- und Power-Anschlüsse so nah an den Ram-Bänken gedacht haben, ist allerdings fraglich. Eine Vollbestückung der Rambänke und die Verwendung des Ide-Anschlusses dürfte ein nettes Sandwich ergeben.
Die externen Anschlüsse geben keine Rätsel auf. Für die, die das P5E in einem Mediacenter betreiben wollen, ist der Hdmi Ausgang erfreulich. Ich habe meinen Monitor zur Zeit über den Hdmi zu Dvi Adapter angeschlossen. Das ist eher eine wackelige Angelegenheit. Man hat das Gefühl, daß das Eigengewicht des Dvi-Kabels langsam den Adapter aus dem Hdmi Port zieht.
Teil 3 : Inbetriebnahme
Treiberinstallation war gar kein Problem. Über die "Inst All" Funktion kann man alles installieren lassen, was man braucht. Eine selektive Insatallation der Treiber ist natürlich auch möglich.
Jetzt arbeitet auch meine Asus Eax 1950 pro. Karte installiert, Treiber installiert, läuft.
Pc Probe/Cpu-Z zeigen mir nun im Idle einen Vcore von 1,15 V. Cpu 25°, MB allerdings schon bei 39°.
Jetzt geht es ab ins Bios....
Teil 4 : Overclocking
Die ersten Overclocking Versuche gingen jetzt reibungslos. Das Bios finde ich extrem übersichtlich und aufgeräumt. Es verschachtelt sich kaum und wenn man von auto auf manuell umstellt bekommt man alles angezeigt, was interessant ist.
Habe meinen E4300 jetzt schnell an die mir bekannte Grenze von knapp 3,2 GHz gebracht. Werde versuchen ihn noch mehr auszureizen, aber hier erst mal ein Zwischenbericht:
aktuell läuft mein Sys mit:
E4300@3,284 mit 9x365
Ram Adata 800 MHz@700 MHz
Im Bios eingestellt VCore 1,5
Screen:
http://i155.photobucket.com/albums/s287/Tremeloes/superpi.jpg
Jetzt das große Problem. Entweder lesen CPU-Z, PC-Probe, Everest falsch aus oder das Board hat ein gewaltigen Vdrop. Bei eigestellten 1,45 V im Bios habe ich:
CPU-Z: 1,4 V Idle 1,36 V Last
Probe: 1,4 V Idle 1,36 V Last
Everest:1,4 C Idle 1,36 V Last
Da alle 3 Programme das gleiche anzeigen, befürchte ich, daß es sich um einen gewaltigen Vdrop handelt. Dazu habe ich noch dies gefunden:Vdrop Mod Hier gibt es ähnliche Probleme und schon einen Vdrop Mod, der wohl ganz gut funktionieren soll.
Bleistiftmod:
Ebenfalls im Hardforum hat einer das Board auf FSB 500 hochgejubelt:
klick mich
Teil 5 : Onboardgrafik
Intel GMA x3500, G35 Express chipset family
Interessant bei dieser Onboard Grafik ist, daß ein 2Monitor Betrieb möglich ist.
Cpu Auslastung beim abspielen von HD Material (1080 Filmtrailer von der Apple Homepage via Quicktime, da mir kein anderes HD Material zur Verfügung steht).
Angeschlossen über Hdmi zu Dvi Adapter an 22"TFT@1680x1050:
GMA x3500 @ 256mb -> Cpu ca.60 % -> screen
GMA x3500 @ 384mb -> Cpu ca.60 % -> screen
Ati 1950pro@ 256mb -> Cpu ca.50 % -> screen
die Belastung der Cpu ist über die Ati 1950 pro also nur unwesentlich geringer als mit der Onbard Lösung. Bei der Onboard Lösung spielt es dann keine Rolle, ob man ihr 256mb oder 384mb zuweist.
Ergebnisse 3D Mark 05: 1190
Ergebnisse 3D Mark 06: 675
Testsys war: E4300@3GHz, 4GB A-Data, Intel x3500@384MB
Cyberlink BD/HD Advisor: screen zum Vergleich mit Ati 1950 pro: screen
diese Tool soll testen, ob ihr Sytem HD tauglich ist. Nach meinen Erfahrungen werde ich mich aber nicht auf das Tool verlassen, da ich bei HD Wiedergabe mit 1080p Material von der Festplatte folgende Ergebnisse erhalten habe:
1080p Datei -> Wiedergabe in Power DVD 7 -> CPU Auslastung 22% und keine Ruckler
1080p Datei -> Wiedergabe in VLC Player -> CPU Auslastung 0% und keine Ruckler
Wieviel höher die Belastung beim Abspielen von HD Material über ein BlueRay/HD Laufwerk ist, kann ich leider nicht beurteilen.
Teil 6 : Kompatibilitätsliste
CPU Kühler:
Ram:
nicht funktionierender Ram:
Ram mit Einschränkungen:
07 Wasserkühlung
Es war nicht einfach einen passenden NB Kühler für das Board zu finden da der Lochabstand mit 6,3cm wohl außerhalb jeglicher Norm liegt. Mit dem XSPC-Delta-Chipset habe ich einen passenden gefunden der dazu auch noch sehr schick aussieht. Die Verarbeitung erscheint mir sehr gut und die Anschlüsse gingen rein wie Butter. Der Lochabstand beträgt 53-75mm. Meine MB Temperatur liegt nun bei konstant 37/38°. Die NB selbst kann leider nicht ausgelesen werden.
Zur Montage:
Der NB Kühler geht einfach runter. Die beiden Pins lösen und mit sanfter Gewalt das Klebepad zum Aufgeben bringen. Mit einem kleinen "Klack" hat man dann die NB in der Hand. Diese kann man dann als Schlüsselanhänger weiterverwenden...
AnFi Tec hat nun ein Set für die NB und SB im Angebot:
Link zur Herstellerhompage: Asus.de
Geizhals Link: Geizhals
englisches Review von reghardware
englisches Review von VR-Zone
englisches Review von SilentPc das besonders auf die HD Fähigkeiten und den Stromverbrauch eingeht
englisches Review von Ocworkbench
01 Spezifikationen
02 Boardlayout
03 Inbetriebnahme
04 Overclocking
05 Onboardgrafik
06 Kompatibilitätsliste
07 Wasserkühlung
Technische Zeichnung: klick mich Quelle Asus Handbuch
Bild vom Board
Lieferumfang
Teil 1 : Spezifikationen Quelle: Screenshots aus dem Asus Handbuch
aktuelles Bios:0604
Teil 2 : Boardlayout
Die Anordnung der Elemente auf dem Board ist meiner Meinung nach sehr gut gelungen. Alles ist gut erreichbar, auch wenn Cpu, Kühler, Graka eingebaut sind. Lediglich die Biosbatterie ist mit eingebauter Graka nicht mehr zu erreichen.
Der Cpu Sockel selbst sitzt relativ weit vom Rand der Boards entfernt, sodaß die Nutzung von breiten Cpu-Kühlern kein Problem sein sollte. Auch mein Ninja Mini hat noch genügend Platz zum Rand hin.
Was sich Asus mit der Anordnung der Ide- und Power-Anschlüsse so nah an den Ram-Bänken gedacht haben, ist allerdings fraglich. Eine Vollbestückung der Rambänke und die Verwendung des Ide-Anschlusses dürfte ein nettes Sandwich ergeben.
Die externen Anschlüsse geben keine Rätsel auf. Für die, die das P5E in einem Mediacenter betreiben wollen, ist der Hdmi Ausgang erfreulich. Ich habe meinen Monitor zur Zeit über den Hdmi zu Dvi Adapter angeschlossen. Das ist eher eine wackelige Angelegenheit. Man hat das Gefühl, daß das Eigengewicht des Dvi-Kabels langsam den Adapter aus dem Hdmi Port zieht.
Teil 3 : Inbetriebnahme
Treiberinstallation war gar kein Problem. Über die "Inst All" Funktion kann man alles installieren lassen, was man braucht. Eine selektive Insatallation der Treiber ist natürlich auch möglich.
Jetzt arbeitet auch meine Asus Eax 1950 pro. Karte installiert, Treiber installiert, läuft.
Pc Probe/Cpu-Z zeigen mir nun im Idle einen Vcore von 1,15 V. Cpu 25°, MB allerdings schon bei 39°.
Jetzt geht es ab ins Bios....
Teil 4 : Overclocking
Die ersten Overclocking Versuche gingen jetzt reibungslos. Das Bios finde ich extrem übersichtlich und aufgeräumt. Es verschachtelt sich kaum und wenn man von auto auf manuell umstellt bekommt man alles angezeigt, was interessant ist.
Habe meinen E4300 jetzt schnell an die mir bekannte Grenze von knapp 3,2 GHz gebracht. Werde versuchen ihn noch mehr auszureizen, aber hier erst mal ein Zwischenbericht:
aktuell läuft mein Sys mit:
E4300@3,284 mit 9x365
Ram Adata 800 MHz@700 MHz
Im Bios eingestellt VCore 1,5
Screen:
http://i155.photobucket.com/albums/s287/Tremeloes/superpi.jpg
Jetzt das große Problem. Entweder lesen CPU-Z, PC-Probe, Everest falsch aus oder das Board hat ein gewaltigen Vdrop. Bei eigestellten 1,45 V im Bios habe ich:
CPU-Z: 1,4 V Idle 1,36 V Last
Probe: 1,4 V Idle 1,36 V Last
Everest:1,4 C Idle 1,36 V Last
Da alle 3 Programme das gleiche anzeigen, befürchte ich, daß es sich um einen gewaltigen Vdrop handelt. Dazu habe ich noch dies gefunden:Vdrop Mod Hier gibt es ähnliche Probleme und schon einen Vdrop Mod, der wohl ganz gut funktionieren soll.
Bleistiftmod:
Ebenfalls im Hardforum hat einer das Board auf FSB 500 hochgejubelt:
klick mich
Teil 5 : Onboardgrafik
Intel GMA x3500, G35 Express chipset family
Interessant bei dieser Onboard Grafik ist, daß ein 2Monitor Betrieb möglich ist.
Cpu Auslastung beim abspielen von HD Material (1080 Filmtrailer von der Apple Homepage via Quicktime, da mir kein anderes HD Material zur Verfügung steht).
Angeschlossen über Hdmi zu Dvi Adapter an 22"TFT@1680x1050:
GMA x3500 @ 256mb -> Cpu ca.60 % -> screen
GMA x3500 @ 384mb -> Cpu ca.60 % -> screen
Ati 1950pro@ 256mb -> Cpu ca.50 % -> screen
die Belastung der Cpu ist über die Ati 1950 pro also nur unwesentlich geringer als mit der Onbard Lösung. Bei der Onboard Lösung spielt es dann keine Rolle, ob man ihr 256mb oder 384mb zuweist.
Ergebnisse 3D Mark 05: 1190
Ergebnisse 3D Mark 06: 675
Testsys war: E4300@3GHz, 4GB A-Data, Intel x3500@384MB
Cyberlink BD/HD Advisor: screen zum Vergleich mit Ati 1950 pro: screen
diese Tool soll testen, ob ihr Sytem HD tauglich ist. Nach meinen Erfahrungen werde ich mich aber nicht auf das Tool verlassen, da ich bei HD Wiedergabe mit 1080p Material von der Festplatte folgende Ergebnisse erhalten habe:
1080p Datei -> Wiedergabe in Power DVD 7 -> CPU Auslastung 22% und keine Ruckler
1080p Datei -> Wiedergabe in VLC Player -> CPU Auslastung 0% und keine Ruckler
Wieviel höher die Belastung beim Abspielen von HD Material über ein BlueRay/HD Laufwerk ist, kann ich leider nicht beurteilen.
Teil 6 : Kompatibilitätsliste
CPU Kühler:
Scythe Ninja Mini
Scythe Ninja B
Scythe Ninja CU
Zalman CNPS7000B CU
Zalman CNPS7000B-AlCu
LC-Power Cosmo Cool LC-CC91
Silverstone NT06-Lite
Scythe Ninja B
Scythe Ninja CU
Zalman CNPS7000B CU
Zalman CNPS7000B-AlCu
LC-Power Cosmo Cool LC-CC91
Silverstone NT06-Lite
Ram:
A-Data Vitesta PC800 | 2x2GB | 5-5-5-15 |
A-Data Vitesta Extreme Edition DDR2-800 | 2x2GB | 4-4-4-12
GEIL Ultra Series PC800 Kit | 2x1GB | 4-4-4-12 |
Patriot PDC24G6400ELK | 2x2GB | 4-4-4-12

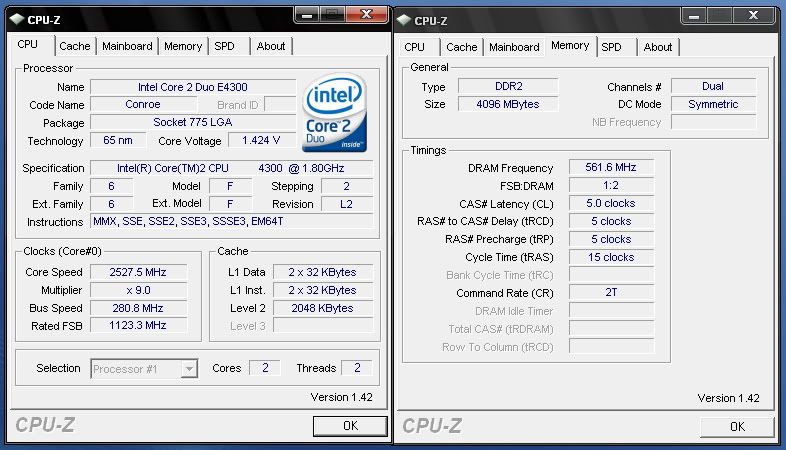

Kingston HyperX 9600 | 4x1GB | 5-5-5-15 | stabil bis 1120MHz
Crucial BallistiX PC8500 | 4x1GB | 5-5-5-15 |
Crucial BallistiX PC800 | 2x1 GB | 4-4-4-12 |
Mushkin DDR2-800 | 2x1 GB | 5-6-6-15 | @1066MHz
OCZ Platinum PC6400 @2,08 Volt | 4x1 GB | 4-5-4-15
OCZ Vista Performance Platinum PC6400 | 2x2GB | 2.10V | 5-4-4-15
A-Data Vitesta Extreme Edition DDR2-800 | 2x2GB | 4-4-4-12
GEIL Ultra Series PC800 Kit | 2x1GB | 4-4-4-12 |
Patriot PDC24G6400ELK | 2x2GB | 4-4-4-12
Kingston HyperX 9600 | 4x1GB | 5-5-5-15 | stabil bis 1120MHz
Crucial BallistiX PC8500 | 4x1GB | 5-5-5-15 |
Crucial BallistiX PC800 | 2x1 GB | 4-4-4-12 |
Mushkin DDR2-800 | 2x1 GB | 5-6-6-15 | @1066MHz
OCZ Platinum PC6400 @2,08 Volt | 4x1 GB | 4-5-4-15
OCZ Vista Performance Platinum PC6400 | 2x2GB | 2.10V | 5-4-4-15
nicht funktionierender Ram:
OCZ Reaper X HPC PC 8000 2x 2048 MB klick
Ram mit Einschränkungen:
dazu bitte auch diesen Post lesen.
G.SKILL PC2-1000 C5 KIT F2-8000CL5D-4GBPQ - 4GB
Exceleram PC2-8000 CL5 KIT - 4GB
OCZ PC2-8000 CL5 KIT XTC Platinum - 4GB
und eben
OCZ PC2-8000 ReaperX CL5 KIT - 4GB
sowie voraussichlich
Mushkin XP2-8000 CL5 KIT - 4GB (die "berühmten" Schwarzen)
G.SKILL PC2-1000 C5 KIT F2-8000CL5D-4GBPQ - 4GB
Exceleram PC2-8000 CL5 KIT - 4GB
OCZ PC2-8000 CL5 KIT XTC Platinum - 4GB
und eben
OCZ PC2-8000 ReaperX CL5 KIT - 4GB
sowie voraussichlich
Mushkin XP2-8000 CL5 KIT - 4GB (die "berühmten" Schwarzen)
07 Wasserkühlung
Es war nicht einfach einen passenden NB Kühler für das Board zu finden da der Lochabstand mit 6,3cm wohl außerhalb jeglicher Norm liegt. Mit dem XSPC-Delta-Chipset habe ich einen passenden gefunden der dazu auch noch sehr schick aussieht. Die Verarbeitung erscheint mir sehr gut und die Anschlüsse gingen rein wie Butter. Der Lochabstand beträgt 53-75mm. Meine MB Temperatur liegt nun bei konstant 37/38°. Die NB selbst kann leider nicht ausgelesen werden.
Zur Montage:
Der NB Kühler geht einfach runter. Die beiden Pins lösen und mit sanfter Gewalt das Klebepad zum Aufgeben bringen. Mit einem kleinen "Klack" hat man dann die NB in der Hand. Diese kann man dann als Schlüsselanhänger weiterverwenden...
AnFi Tec hat nun ein Set für die NB und SB im Angebot:
Zuletzt bearbeitet:
Der Multi läuft aber trotzdem mit 9, muss er bei 333MHz FSB auch, um auf 3GHz zu kommen (333 x 9).
. Lass dir die Werte mit CPU-Z bestätigen.
