[Sammelthread] Asus P5Q / P5Q Pro / P5Q-E (Intel P45) [6]

Links zum ERSTEN, ZWEITEN, DRITTEN, VIERTEN und zum FÜNFTEN Thread.

Vielen Dank an thorsar der die ersten 4 Threads bisher so hervorragend geführt hat! Danke auch an obarok_9, welcher die Idee für diesen Thread geliefert hat.

Hier nun Teil 6 der P5Q Saga. Wie immer mit viel ERFAHRUNGSAUSTAUSCH!

Ihr vermisst etwas auf der 1. Seite? Dann sendet mir euren Vorschlag einfach per PN.


ihv
Inhaltsverzeichnis:

1. Allgemein
2. Nützliches
3. Downloads

No1.1
1.1 Layout

Quelle der Bilder ist die ASUS Homepage




Link zu ASUS

Preisvergleich





Link zu ASUS

Preisvergleich





Link zu ASUS

Preisvergleich


No1.2
1.2 Technisch Daten



Alle Verbesserungen/Verschlechterungen sind rot markiert.
P5Q
  • P45/ICH10R
  • 12x USB 2.0
  • 2x Firewire
  • Gb LAN
  • 6x SATA II
  • RAID 0/1/5/10 (ICH10R)
  • 2x SATA II (Sil5723)
  • 7.1 Audio (ALC1200)
  • 1x PCIe x16 2.0
  • 2x PCIe x1
  • 3x PCI
  • unterstützt Intel Core 2 Duo/Extreme/Quad 45nm
  • unterstützt FSB bis 400MHz (1600MHz)

P5Q Pro

  • [*]P45/ICH10R
    [*]12x USB 2.0
    [*]2x Firewire
    [*]Gb LAN
    [*]6x SATA II
    [*]RAID 0/1/5/10 (ICH10R)
    [*]2x SATA II (Sil5723)
    [*]7.1 Audio (ALC1200)
    [*]1x PCIe x16 2.0
    [*]1x PCIe x16 2.0 (elektrisch nur x8)
    [*]3x PCIe x1
    [*]2x PCI
    [*]unterstützt Intel Core 2 Duo/Extreme/Quad 45nm
    [*]unterstützt FSB bis 400MHz (1600MHz)
    [*]unterstützt CrossFireX
    [*]eSATA durch mitgelieferte Backplane Durchgeschliffen


P5Q E

  • [*]P45/ICH10R
    [*]12x USB 2.0
    [*]2x Firewire
    [*]2x Gb LAN (88E8056/88E8001)
    [*]6x SATA II
    [*]RAID 0/1/5/10 (ICH10R)
    [*]2x SATA II (Sil5723)
    [*]eSATA + IDE (88SE6121)
    [*]7.1 Audio (ADI 2000B)
    [*]1x PCIe x16 2.0
    [*]1x PCIe x16 2.0 (elektrisch nur x8)
    [*]1x PCIe x16 (elektrisch nur x4)
    [*]2x PCIe x1
    [*]2x PCI
    [*]unterstützt Intel Core 2 Duo/Extreme/Quad 45nm
    [*]unterstützt FSB bis 400MHz (1600MHz)
    [*]unterstützt CrossFireX


No1.3
1.3 BIOS


No2.1
2.1 Unterschiede der Boards

Kühlung: Der 1. Unterschied besteht in der Kühlung. Während das P5Q noch eine ziemlich kleine Kühlung hat kommt das P5Q Pro hingegen schon mit einem größeren Northbridgekühler daher. Allerdings fehlt dem Pro dafür ein Spannungswandlerkühler. Das P5Q-E hat nochmals eine verbesserte Northbridgekühlung und es werden auch beide Spannungswandler gekühlt.

Slots: Während das P5Q nur einen PCIe Slot hat, hat das Pro 2. Das E hat sogar 3 PCIe Slots und so ermöglichen beide Board CrossfireX. Zu den anderen Slots siehe oben den Vergleich.

Anschlüsse: Das P5Q und das P5Q Pro besitzen genau die gleichen Anschlüsse. Hier ist lediglich das E besser. Es besitzt noch e-SATA und 2xGB-LAN. Für die weiteren Vorteile siehe Überblick.

Audio: Auch hier Unterscheiden sich die beiden kleinen (P5Q, P5Q Pro) nicht. Beide besitzen einen Realtek onboard Chip. Beim P5Q-E ist der marginal bessere ADI Chip verbaut.

OC-Verhalten: Alle Boards eignen sich gut um OC zu betreiben. Natürlich ist auch hier das P5Q-E das beste. Doch auch das Pro und das P5Q bieten gute OC-Einstellungen und haben auch gute Eigenschaften. Wobei das P5Q leider auf Einstellungen wie GTL's verzichten muss.


No2.2
2.2 FAQ

Prime 95 und Übertakten

Wenn Large FFT einen Fehler bringt ---> NB/RAM/VTT
Wenn Small FFT einen Fehler bringt ---> VCore/GTL/VTT

Zuerst mit Small die "gewünschte" Taktzahl ausloten. Läuft Small stabil versucht man nun auch in Large sein FSB stabil zu bekommen.
Laufen beide Runs stabil, kann man einen Custom run machen um endgültig zu testen.

OC Tutorial
Prime 95 FAQ
GTL Guide

Hinweis zur Lüftersteuerung

3-Pin CPU-Lüfter können nicht geregelt werden.

Umstellung von IDE auf AHCI nach der Windows Installation

Anleitung

Stromversorgung

Stromversorgung 4 oder 8 Pol (thx crackie81)
Der ASUS Sopport sagte zu mir das ASUS wärmstens empfiehlt ab einem Dualcore den 2. 12V Stromstecker einzustecken, da es sonst zu Instabilitäten kommen KANN.
Also einfach die schwarze Blende aus dem zweiten Slot nehmen, und den 2. 4Pin Stecker rein, oder einfach gleich den 8 Pin Stecker.

MAC OSX auf dem P5Q

Die P5Q-Reihe bietet einen enormen Vorteil. Man kann auf den Boards MAC OSX installieren.
Eine Anleitung dazu gibt es hier: SNOW LEOPARD RETAIL 10.6.2 ON P5Q SERIES

Vista Installation mit mehr als 2 GB Ram (thx Murmel44)

Wer mehr als 2GB RAM sein eigen nennt, der sollte Vista nur mit 2GB installieren und danach den Rest wieder einsetzen. Beugt Problemen während der Installation vor, wenn man eine Vista Version ohne integriertes SP1 hat.

Übervolten

Alle Biosversionen unter 1406 übervolten zum Teil hinsichtlich der Motherboardspannungen stark auf "Auto" bzw. der niedrigsten Einstellung außer bei "SB Voltage" und "PCIE SATA Voltage". Dieses Phänomen ist in den neuen Biosversionen (>1406) aber behoben und es wird lediglich der Arbeitsspeicher noch leicht übervoltet.
Folgende Links veranschaulichen diesen Umstand: Overvolting beim P5Q [1] und Overvolting beim P5Q [2].
Wer ein neues Bios hat braucht sich also keine Sorgen zu machen.

Maximalspannungen für 24/7

Ich übernehme keinerlei Haftung bei Schaden dies sind meine persönlichen Grenzwerte!
  • VCore ("CPU Voltage") - VID+15% (Kerntemperaturen sollten dabei aber immer 20°C unter TJ Max liegen)
  • VPLL ("CPU PLL Voltage") - 1,56V
  • VTT ("FSB Termination Voltage") - 45nm: 1,3V 65nm: 1,35V
  • VNB ("NB Voltage") - 1,32V, mit aktiver Kühlung 1,4V


No2.3
2.3 Reviews

Als erstes der Chipsatz P45 bei Au-Ja
P5Q Pro bei Inside HW
Vergleich
P5Q and P5Q3 Deluxe bei The Tec Report
Die pQ5 "Familie" beim Hardware Mag in deutsch


No2.4
2.4 Kompatibilitätsliste

Wir beziehen uns aufs P5Q-E, denn da ist am wenigsten Platz - ergo was darauf passt, passt auch auf die anderen "kleineren" Boards.

Lukü:
ScyThe Orochi --> Musste an der Halterung etwas weg feilen das die schwarzen Klötzchen unter ihm Platz hatten.
Alpenföhn Groß Clockner --> nur horizontal.
Der Alpenföhn Brocken
Arctic Freezer 7 Pro --> Beim E nur blasend Richtung Netzteil ohne Bearbeitung.
Cooler-Master Hyper TX 2
Coolermaster GeminII
Noctua NH U12P
OCZ Vendetta
OCZ Vendetta 2
Scythe Ninja Ninja Plus Rev. B
Scythe Ninja Cu
Scythe Mugen
Scythe Mugen 2
Scythe Andy Samurai Master --> nur in eine Richtung
Scythe Mine Scythe Mine Rev. B
Scythe Samurai Z
Scythe Kama Cross
Thermalright Ultra 120 Extreme aufs E
Thermalright IFX-14
Thermaltake Big Typ 120 --> wichtig hier, das die original Back-Plate nur bedingt passt. Drückt auf die Lötstellen und durch die Stärke bekommen die Schrauben Kontakt mit dem Gehäuse. Deswegen habe ich das Scythel Retention Kit gekauft und vom dem die Back-Plate gemommen und passt perfekt und die Kupferplatte, die da auch dabei ist, gibt gleich noch den Kühlkick. Unübertaktet im Idle 32°C und unter Last 37°C mit Realtemp und mit ASUS Probe 24°C und 30°C THX an Murmel44
Thermaltake Sonic Tower
Zalman CNPS7700CU --> passt bedingt aufs -E (Klick)
Zerotherm NV-120
Xigmatek S1284
Xigmatek HDT-S1283
Ram:
Apogee GT DDR2 1066 4GB kit
A-DATA DIMM 2x2GB DDR2-800 Kit (Vitesta Extreme Edition)
A-DATA Vitesta Extreme Edition DIMM Kit 2GB PC2-6400U CL4-4-4-12 (DDR2-800) (ADQVD1A16K2)
Crucial Ballistix Tracer RED 4GB PC2-6400C4
Crucial Ballistix DDR2 800 und 1066
Corsair Dominator PC8000
Corsair XMS2 DIMM Kit 4GB CL5
Extrememory XLR8 DDR2-800 2x 2 GB
G.Skill 4GB PC2-8000U
G-Skill Dimm Kit 4GB-8000U CL5-5-5-15 (F2-8000CL5D-4GBPQ)
GeIL Black Dragon EVO ONE DIMM Kit 4GB PC2-8500U CL5-5-5-15 (DDR2-1066) (GE24GB1066C5DC)
Kingston HyperX (PC2-8500) KHX8500D2K2/1GN 1066MHz
Kingston HyperX (KHX8500D2K2/4G) laufen mit 1066MHz und 2,2V
MDT DIMM Kit 1GB PC2-6400U CL5 (DDR2-800) (M1GB-800K)
Mushkin PC8000 5-5-5-15
OCZ Platinum XTC 1066Mhz CL5 (2x 2GB) laufen auf dem -E (>800Mhz CL5)
OCZ SLI-Ready PC-6400 DDR2-800
OCZ Titanium 2 x 2GB CL4
OCZ Reaper HPC EB Kit CL4-3-3-15 (2GB PC2-6400)
OCZ Reaper HPC Edition DIMM Kit 4GB PC2-6400U CL4-4-4-15
OCZ DDR2 PC2-8500 Reaper HPC Edition @ 5-5-5-15-4-60-6-4
1 GB Qimonda DRR2-800
Transcend (800mhz) Part Number:JM800QLJ-1G 4X1 GB

No2.5
2.5 BIOS Einstellungen

DRAM Static Read Control:
  • Eine Art "Autotuner" welcher versucht, das geringste (beste) Performance Level für den Speichercontroller einzustellen. Dadurch wird die Performance des Rams gesteigert (+Read, +Copy und + Latency). Das Performance Level kann dadurch aber auch zu straff eingestellt werden und es kann zu Instabilitäten kommen. Daher wird empfohlen das Performance Level Manuell per AI Transaction Booster einzustellen.
    --> Empfohlene Einstellung: [Disabled]

DRAM Read Training:
  • Soll anhand des Verhaltens des Rams die Performance Verbessern. Das klappt aber nicht wirklich. Es ist gerade einmal ein Performancegewinn von 0,5% beim +Read zu verzeichnen. Daher kann man es auch getrost deaktivieren, weil es bei vielen nur zu Problemen führt.
    --> Empfohlene Einstellung: [Disabled]

MEM. OC Charger:
  • Diese Einstellung verbessert das OC Potential von Speicher. Dies geschieht durch eine Veränderung des Signals. Dadurch wird die Stabilität erhöht, ohne die DRAM-Spannung erhöhen zu müssen. Hat keine Auswirkungen auf die Performance.
    --> Empfohlene Einstellung: [Enabled]

AI Clock Twister
  • Hier gibt es folgende Einstellungen: Lighter-Light-Moderate-Strong-Stronger. Wobei Lighter=Kompatibilität und Stronger=Performance. Diese Einstellung spricht den Speicher dementsprechend "leicht" oder "stark" an. Ein besseres Clock Twister Level kann oft durch Erhöhung der VNB und der VDimm Spannung erreicht werden.
    Hier heißt es testen, testen, testen... am besten mit Goldmemory, Memtest oder Prime 95 Blend
    --> Empfohlene Einstellung: Je "Stronger" man es einstellen kann, desto besser.

AI Transaction Booster
  • Hier kann man direkt das Performance Level des Speichercontrollers einstellen. Dadurch wird die Performance der Rams gesteigert (+Read, +Copy und +Latency). Man erzielt den gleichen Effekt wie mit DRAM Static Read Control. Kann aber alles Manuell einstellen. Bei hoherem FSB läuft auch nur ein höheres PL stabil. Trotzdem ist ein hoher FSB dem PL vorzuziehen, da mit dem FSB mehr Performance herausgeholt wird (FSB500+PL10>FSB333+PL6). Je nach PL muss die VNB erhöht/gesenkt werden. Ebenfalls mit Goldmemory, Memtest oder Prime 95 Blend testen.
    * Tool zum errechnen des theoretisch möglichen PL's: *KLICK*
    --> Empfohlene Einstellung: [Manuell] Je kleiner der Wert, desto besser.

FSB Strap to Northbridge (thx Dionysos808)
  • Als Strap bezeichnet man den internen Teiler der NB bzw. den Takt, mit dem diese arbeitet.
    * Der (interne) NB-Takt ist direkt an den FSB gebunden, somit steigt dieser zwingend mit einer Erhöhung des FSBs an.
    * Durch bestimmte Grenzen der NB ist es notwendig, diese ab einem bestimmten FSB zu entschärfen/herunterzutakten, um den FSB weiter zu erhöhen.
    * Die ist ähnlich dem Multiplikator der CPU. Erreicht die CPU eine Wall senkt man den Multi, um den FSB weiter erhöhen zu können.
    * Je niedriger der Strap, umso höher ist der internee NB-Takt! Dis verbessert die Timings und auch den Durchsatz, wenn auch lange nicht so sehr wie ein höherer FSB.
    * Abschließend wird der NB-Takt auch vom Wert des Quotienten default/aktuellen Multiplikator beeinflusst.
    * Bei falschem Strap kommt es oft zu Ramfehler --> größeren Strap.
    * Bei FSB Werten über 400MHz empfiehlt es sich trotzdem immer Strap 333 beizubehalten, weil 400 1. zu langsam ist und 2. bei den meisten garnicht erst bootet.
    * Umso niedriger der Strap, destso mehr Vnb wird benötigt.
    * Erhöht man den FSB kommt es zum sogenannten AN-AUS-AN Bug mehr dazu hier: *KLICK*. Leider kann man diesen Bug auf der P5Q Reihe NICHT besetigen (Außer man lässt den Strom an)

    Der Strap beeinflusst außerdem die verfügbaren Ramteiler.
    im 266er Strap 4:5/ 2:3 / 1:2
    im 333er Strap 1:1 / 5:6 / 5:8 / 1:2
    im 400er Strap 1:1 / 3:4 / 1:2
    --> Empfohlene Einstellung: [Manuell] Für die maximale Performance so niedrig wie es ohne Fehler geht (Aber min. den Standard Strap der CPU). Für Stabilität die Einstellung, welche dem FSB am nächsten kommt.

Loadline Calibration
  • Loadline Calibration verringert den sogenannten VDrop Er ist dafür verantwortlich, dass der VCore zwischen Last und Idle schwankt. Das ist aber von Intel so gewollt und auch gut so (siehe: *KLICK* und *KLICK*) Jedoch braucht man durch diese Schwankungen manchmal mehr VCore um eine CPU auf einer bestimmten Taktrate stabil zu betreiben. Daher eignet sich manchmal auch Enabled (wenn man die CPU anders nicht stabil bekommt). Das ist aber nicht gerade CPU schonend, weil der Vcore dann sehr hohe und schädliche Spannungsspitzen erreichen kann (werden nicht von CPUZ ausgelesen).
    --> Empfohlene Einstellung: [Disabledl]

CPU Spread Spectrum
  • Bei eingeschaltetem Spread Spektrum arbeitet die CPU nicht stur auf xxxx MHz sonders schwankt. Führt zu Instabilitäten
    --> Empfohlene Einstellung: [Disabledl]

PCIE Spread Spectrum
  • Bei eingeschaltetem Spread Spektrum arbeitet der PCIE-Bus nicht stur auf 100 MHz sonders schwankt. Führt zu Instabilitäten
    --> Empfohlene Einstellung: [Disabledl]

CPU Margin Enhancement
  • Diese Einstellung betrifft eigentlich nur Quad Core CPU's (Q6xxx, 8xxx 9xxx). Diese Einstellung hat aber nichts mit der Performance zu tun. Wenn mit dieser Einstellung Probleme auftreten einfach mal eine andere probieren.
    --> Empfohlene Einstellung: [Optimized] bei Dual Cores, [Performance Mode] bei Quad Cores.

C1E Support
  • Diese Einstellung ist ein Art Speedstep jedoch gibt es nur 2 Stufen:
    1. 0% Load --> kleinster Multi
    2. >3% Load --> eingestellter/größter Multi
    Es wird bei fest eingestelltem VCore NUR der Multi auf den kleinstmöglichen Wert gestellt. Damit spart man Strom und schont die CPU. Da es eine Stufenlose Regulierung ist, hat man bei Spielen/Anwendungen trotzdem immer volle Power und schont trotz OC seine CPU etwas.
    --> Empfohlene Einstellung: [Enabled]

Execute Disable Bit
  • Execute Disable Bit ist eine Art Hardware Anti-Virus. Welcher verhindert, dass manche Viren/Würmer (welche sogenannte "Buffer overflow"-Attacken anwenden) ausgeführt werden. Muss unter XP aber erst im Betriebssystem aktiviert werden, um es nutzen zu können. Verändert nichts an der Performance.
    --> Empfohlene Einstellung: [Enabled]

CPU TM Function
  • Wieder eine Art Sicherheitseinstellung. Wenn der Prozessor zu heiß wird, werden Takte ausgelassen (das sogenannte Throtteln) um ihn wieder zu kühlen. Dadurch ist der Prozessor natürlich langsamer, aber da diese Funktion eh nur bei hohen Temperaturen einsetzt (ab ca. 80°C), sollte man sie lieber aktiviert lassen, da sie einfach für mehr Sicherheit sorgt, wenn der Prozessor doch mal zu heiß wird.
    --> Empfohlene Einstellung: [Enabled]

Intel Virtualization Tech
  • Es handelt sich hier bei um eine hardwareseitige Implementierung einer Secure Virtual Machine (z.B. Virtual-PC, VmWare, VirtualBox,...). Wem das nichts sagt, der braucht es eh nicht und sollte es unbedingt deaktivieren, weil Rootkits(Vieren) diese Funktion manchmal ausnutzen. Wer mehr über Secure Virtual Machines wissen will, sollte hier gucken *KLICK*
    --> Empfohlene Einstellung: [Disabled] !Wird z.B. für Virtual-PC benötigt!


No2.6
2.6 BIOS Templates


  • Leeres Template:
Code:

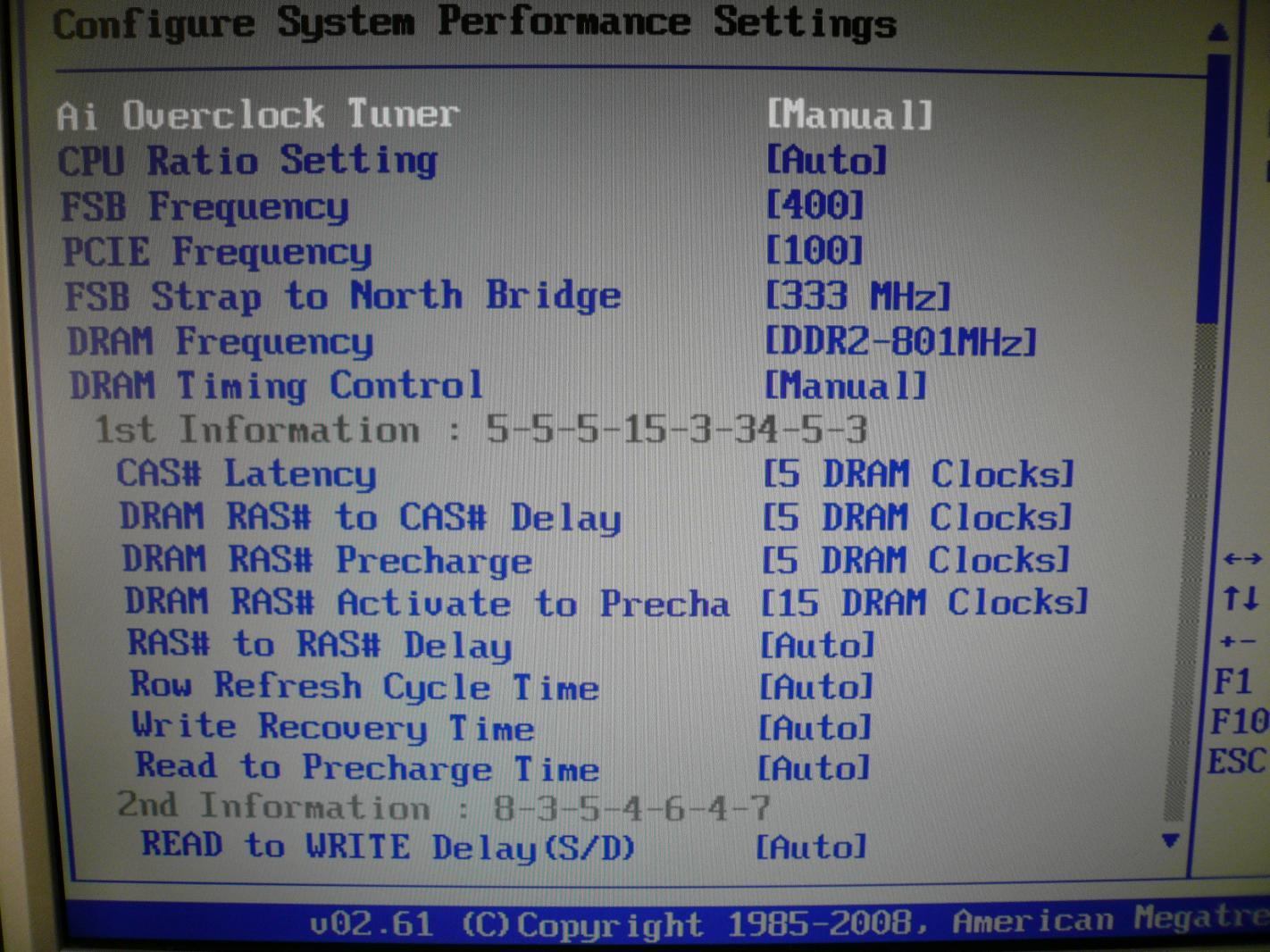

[B].:AI Tweaker:.[/B]

AI Overclock Tuner [Manual]
CPU Ratio Setting [Auto]
FSB Frequency [Auto]
PCI-E Frequency [Auto]
FSB Strap to North Bridge [Auto]
DRAM Frequency [Auto]
DRAM CLK Skew on Channel A1 [Auto]
DRAM CLK Skew on Channel A2 [Auto]
DRAM CLK Skew on Channel B1 [Auto]
DRAM CLK Skew on Channel B2 [Auto]

DRAM Timing Control [Auto]
 1st Information : X-X-X-XX-X-XX-X-X
   CAS# Latency [Auto]
   DRAM RAS# to CAS# Delay [Auto]
   DRAM RAS# Precharge [Auto]
   DRAM RAS# Activate to Precharge [Auto]
   RAS# to RAS# Delay [Auto]
   Row Refresh Cycle Time [Auto]
   Write Recovery Time [Auto]
   Read to Precharge Time [Auto]

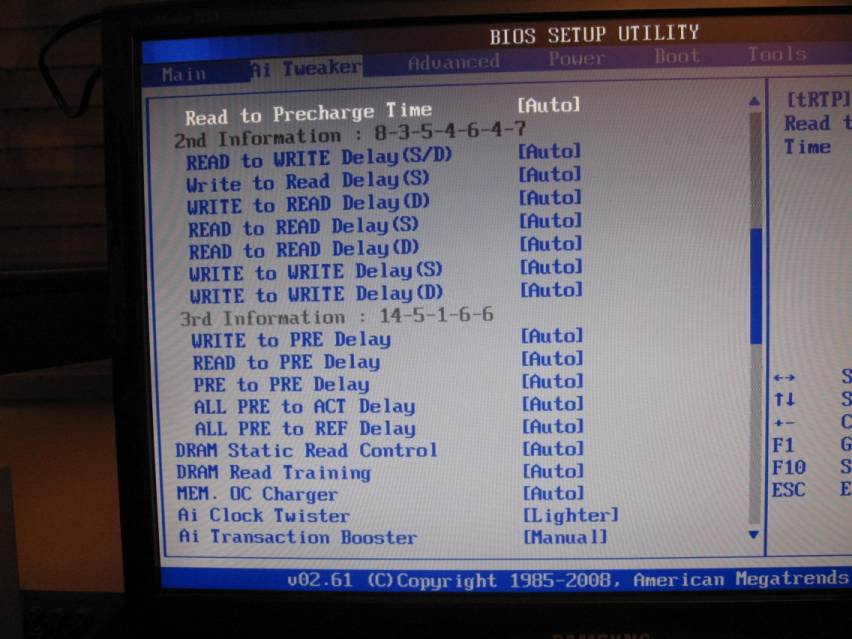

 2nd Information : X-X-X-X-X-X-X
   READ to WRITE Delay (S/D) [Auto]
   Write to Read Delay (S) [Auto]
   WRITE to READ Delay (D) [Auto]
   READ to READ Delay (S) [Auto]
   READ to READ Delay (D) [Auto]
   WRITE to WRITE Delay (S) [Auto]
   WRITE to WRITE Delay (D) [Auto]

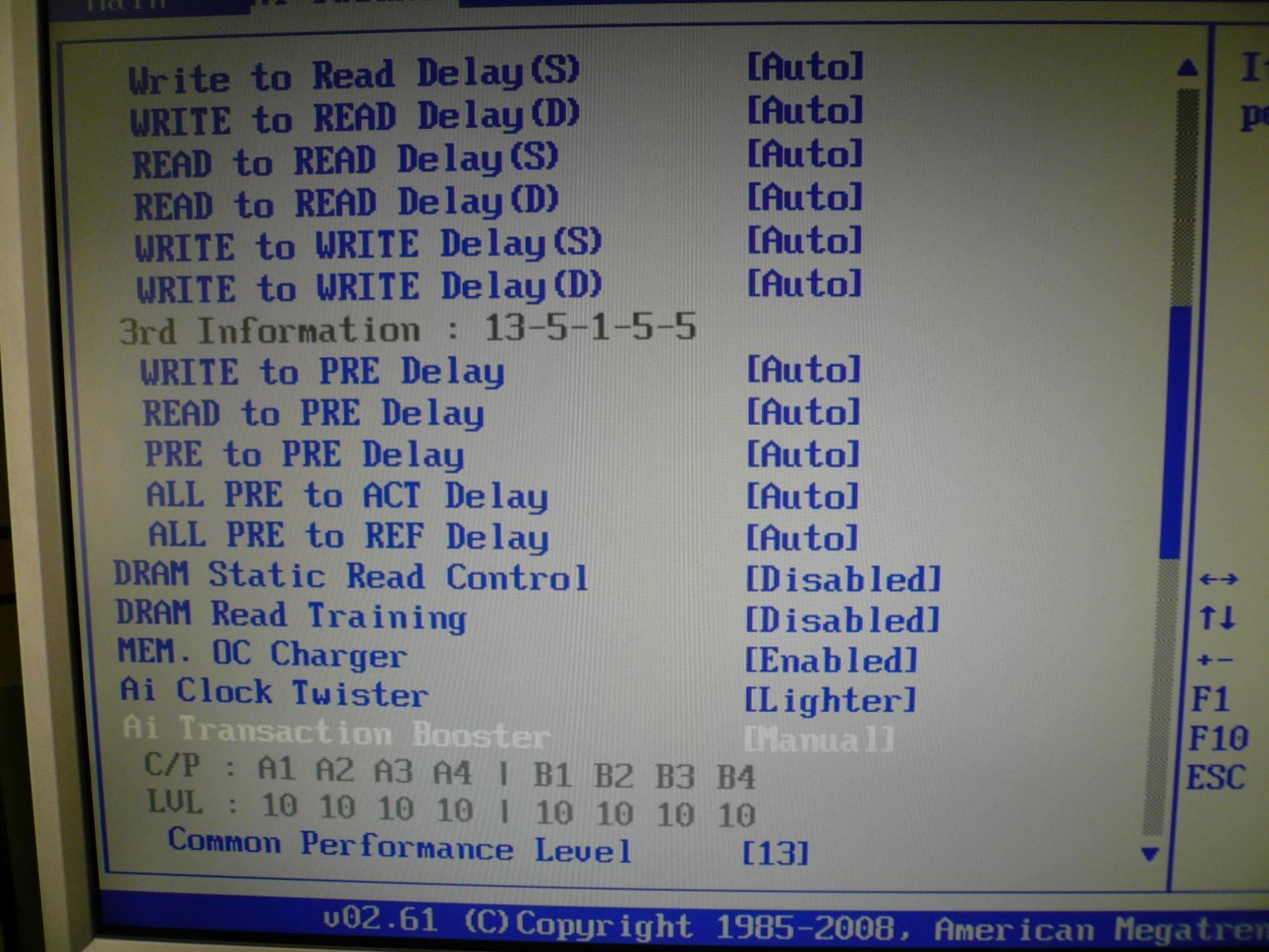

 3rd Information : XX-X-X-X-X
   WRITE to PRE Delay [Auto]
   READ to PRE Delay [Auto]
   PRE to PRE Delay [Auto]
   ALL PRE to ACT Delay [Auto]
   ALL PRE to REF Delay [Auto]

DRAM Static Read Control [Auto]
DRAM Read Training [Auto]
MEM. OC Charger [Auto]
AI Clock Twister [Auto]
AI Transaction Booster [Auto]
 Common Performance Level []
   Pull-In of CHA PH1 [Disabled]
   Pull-In of CHA PH2 [Disabled]
   Pull-In of CHA PH3 [Disabled]
   Pull-In of CHA PH4 [Disabled]
   Pull-In of CHB PH1 [Disabled]
   Pull-In of CHB PH2 [Disabled]
   Pull-In of CHB PH3 [Disabled]
   Pull-In of CHB PH4 [Disabled]

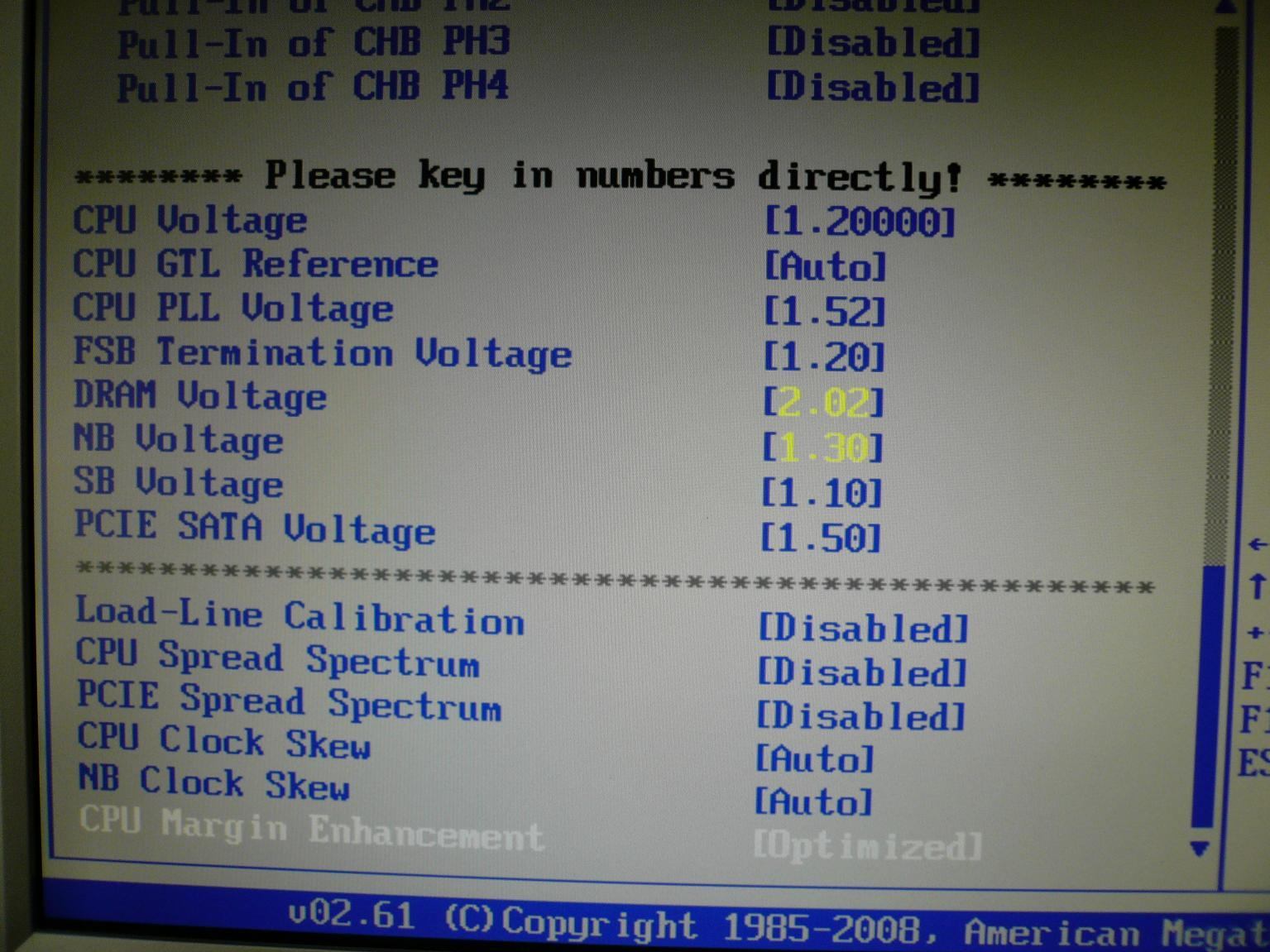

******** Please key in numbers directly! ********
CPU Voltage [Auto]
CPU GTL Voltage Reference (0/2) [Auto]
CPU GTL Voltage Reference (1/3) [Auto]
CPU PLL Voltage [Auto]
FSB Termination Voltage [Auto]
DRAM Voltage [Auto]
NB Voltage [Auto]
NB GTL Reference [Auto]
SBridge Voltage [Auto]
PCIE SATA Voltage [Auto]
************************
Load Line Calibration [Auto]
CPU Spread Spectrum [Auto]
PCIE Spread Spectrum [Auto]
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
CPU Margin Enhancement [Auto]

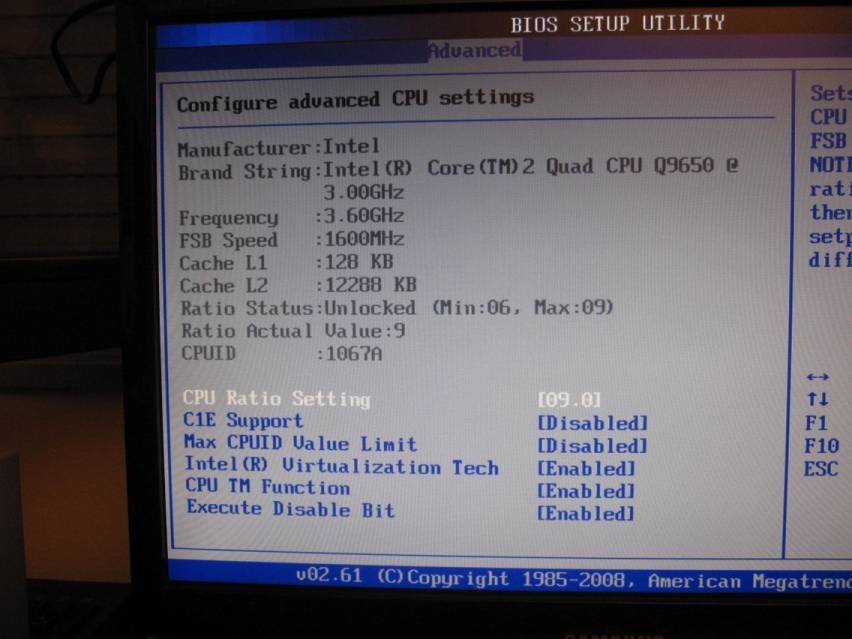

[B].:Advanced - CPU Configuration:.[/B]

CPU Ratio Setting [Auto]
C1E Suppport [Enabled]
Max CPUID Value Limit [Disabled]
Intel (R)  Virtualization Tech [Enabled]
CPU TM Function [Enabled]
Execute Disable Bit [Enabled]
Intel (R)  SpeedStep (TM)  Tech [Enabled]
Intel (R)  C-STATE Tech [Enabled]


LEGENDE:
* = siehe Beschreibung 2.5 Einstellungen.
ROT = sollte/muss verändert werden
ORANGE = kann verändert werden


  • Standard Template:
Code:
[B].:AI Tweaker:.[/B]

AI Overclock Tuner [Auto]
CPU Ratio Setting [Auto]
FSB Frequency [Auto]
PCI-E Frequency [Auto]
FSB Strap to North Bridge [Auto]
[COLOR=RED]DRAM Frequency [DDR2 - xxxx] <-- ggf. Ramfrequenz einstellen (z.B. bei DDR 1066er RAM)[/COLOR]
DRAM CLK Skew on Channel A1 [Auto]
DRAM CLK Skew on Channel A2 [Auto]
DRAM CLK Skew on Channel B1 [Auto]
DRAM CLK Skew on Channel B2 [Auto]

[COLOR=RED]DRAM Timing Control [Manual] <-- auf Manuell stellen um die Ramtimings nach Herstellerangaben einzustellen[/COLOR]
 1st Information : X-X-X-XX-X-XX-X-X
   [COLOR=RED]CAS# Latency [] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# to CAS# Delay [] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# Precharge [] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# Activate to Precharge [] <-- siehe Herstellerangaben des Rams[/COLOR]
   RAS# to RAS# Delay [Auto]
   Row Refresh Cycle Time [Auto]
   Write Recovery Time [Auto]
   Read to Precharge Time [Auto]

 2nd Information : X-X-X-X-X-X-X
   READ to WRITE Delay (S/D) [Auto]
   Write to Read Delay (S) [Auto]
   WRITE to READ Delay (D) [Auto]
   READ to READ Delay (S) [Auto]
   READ to READ Delay (D) [Auto]
   WRITE to WRITE Delay (S) [Auto]
   WRITE to WRITE Delay (D) [Auto]

 3rd Information : XX-X-X-X-X
   WRITE to PRE Delay [Auto]
   READ to PRE Delay [Auto]
   PRE to PRE Delay [Auto]
   ALL PRE to ACT Delay [Auto]
   ALL PRE to REF Delay [Auto]

[COLOR=RED]DRAM Static Read Control [Disabled] *[/COLOR]
[COLOR=RED]DRAM Read Training [Disabled] *[/COLOR]
[COLOR=RED]MEM. OC Charger [Enabled] *[/COLOR]
[COLOR=ORANGE]AI Clock Twister [] *[/COLOR]
[COLOR=RED]AI Transaction Booster [Manual] *[/COLOR]
 [COLOR=RED]Common Performance Level [] *[/COLOR]
   Pull-In of CHA PH1 [Disabled]
   Pull-In of CHA PH2 [Disabled]
   Pull-In of CHA PH3 [Disabled]
   Pull-In of CHA PH4 [Disabled]
   Pull-In of CHB PH1 [Disabled]
   Pull-In of CHB PH2 [Disabled]
   Pull-In of CHB PH3 [Disabled]
   Pull-In of CHB PH4 [Disabled]

******** Please key in numbers directly! ********
CPU Voltage [Auto]
CPU GTL Voltage Reference (0/2) [Auto]
CPU GTL Voltage Reference (1/3) [Auto]
CPU PLL Voltage [Auto]
FSB Termination Voltage [Auto]
[COLOR=RED]DRAM Voltage [] <-- Herstellerangabe - 0,08[/COLOR]
NB Voltage [Auto]
NB GTL Reference [Auto]
SBridge Voltage [Auto]
PCIE SATA Voltage [Auto]
************************
[COLOR=RED]Load Line Calibration [Disabled] *[/COLOR]
[COLOR=RED]CPU Spread Spectrum [Disabled] *[/COLOR]
[COLOR=RED]PCIE Spread Spectrum [Disabled] *[/COLOR]
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
CPU Margin Enhancement [Optimized]


[B].:Advanced - CPU Configuration:.[/B]

CPU Ratio Setting [Auto]
C1E Suppport [Enabled]
Max CPUID Value Limit [Disabled]
[COLOR=RED]Intel (R)  Virtualization Tech [Enabled] *[/COLOR]
CPU TM Function [Enabled]
Execute Disable Bit [Enabled]
Intel (R)  SpeedStep (TM)  Tech [Enabled]
Intel (R)  C-STATE Tech [Enabled]


  • Overclocking Template:
Code:
[B].:AI Tweaker:.[/B]

[COLOR=RED]AI Overclock Tuner [Manual] <-- um FSB einstellen zu können[/COLOR]
[COLOR=ORANGE]CPU Ratio Setting [] <-- eventuell Multi senken, damit ein höherer FSB erreicht werden kann[/COLOR]
[COLOR=RED]FSB Frequency [] <-- FSB hier einstellen[/COLOR]
[COLOR=RED]PCI-E Frequency [100][/COLOR]
[COLOR=RED]FSB Strap to North Bridge [] *[/COLOR]
[COLOR=RED]DRAM Frequency [DDR2 - xxxx] <-- Ramfrequenz einstellen[/COLOR]
DRAM CLK Skew on Channel A1 [Auto]
DRAM CLK Skew on Channel A2 [Auto]
DRAM CLK Skew on Channel B1 [Auto]
DRAM CLK Skew on Channel B2 [Auto]

[COLOR=RED]DRAM Timing Control [Manual] <-- auf Manuell stellen um die Ramtimings nach Herstellerangaben einzustellen[/COLOR]
 1st Information : X-X-X-XX-X-XX-X-X
   [COLOR=RED]CAS# Latency [Auto] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# to CAS# Delay [Auto] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# Precharge [Auto] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# Activate to Precharge [Auto] <-- siehe Herstellerangaben des Rams[/COLOR]
   RAS# to RAS# Delay [Auto]
   Row Refresh Cycle Time [Auto]
   Write Recovery Time [Auto]
   Read to Precharge Time [Auto]

 2nd Information : X-X-X-X-X-X-X
   READ to WRITE Delay (S/D) [Auto]
   Write to Read Delay (S) [Auto]
   WRITE to READ Delay (D) [Auto]
   READ to READ Delay (S) [Auto]
   READ to READ Delay (D) [Auto]
   WRITE to WRITE Delay (S) [Auto]
   WRITE to WRITE Delay (D) [Auto]

 3rd Information : XX-X-X-X-X
   WRITE to PRE Delay [Auto]
   READ to PRE Delay [Auto]
   PRE to PRE Delay [Auto]
   ALL PRE to ACT Delay [Auto]
   ALL PRE to REF Delay [Auto]

[COLOR=RED]DRAM Static Read Control [Disabled] *[/COLOR]
[COLOR=RED]DRAM Read Training [Disabled] *[/COLOR]
[COLOR=RED]MEM. OC Charger [Enabled] *[/COLOR]
[COLOR=RED]AI Clock Twister [] *[/COLOR]
[COLOR=RED]AI Transaction Booster [Manual] *[/COLOR]
 [COLOR=RED]Common Performance Level [] *[/COLOR]
   Pull-In of CHA PH1 [Disabled]
   Pull-In of CHA PH2 [Disabled]
   Pull-In of CHA PH3 [Disabled]
   Pull-In of CHA PH4 [Disabled]
   Pull-In of CHB PH1 [Disabled]
   Pull-In of CHB PH2 [Disabled]
   Pull-In of CHB PH3 [Disabled]
   Pull-In of CHB PH4 [Disabled]

******** Please key in numbers directly! ********
[COLOR=RED]CPU Voltage [] <-- VID (per CoreTemp auslesen) oder benötigten Vcore einstellen[/COLOR]
[COLOR=ORANGE]CPU GTL Voltage Reference (0/2) [] <-- Kann eingestellt werden um den Vcore zu senken Anleitung: http://www.hardwareluxx.de/community/showthread.php?t=533571[/COLOR]
[COLOR=ORANGE]CPU GTL Voltage Reference (1/3) [] <-- siehe ^[/COLOR]
[COLOR=RED]CPU PLL Voltage [] <-- Für Bios <13xx auf >=1.52 stellen, weil das Board auf dem kleinsten Wert overvoltet! Für Bios >13xx overvoltet das Board nicht mehr auf dem kleinsten Wert --> >=1.50 !NIE höher als 1.56! muss nur selten/bei hohem OC erhöht werden[/COLOR]
[COLOR=RED]FSB Termination Voltage [] <-- overvoltet siehe PLL, muss an FSB und CPU OC angepasst werden, beinflusst die GTL's[/COLOR]
[COLOR=RED]DRAM Voltage [] <-- Herstellerangabe - 0,08[/COLOR]
[COLOR=RED]NB Voltage [] <-- overvoltet siehe PLL, muss an FSB und PL angepasst werden[/COLOR]
[COLOR=ORANGE]NB GTL Reference []  <-- Kann eingestellt werden um Vnb zu senken / mehr Stabilität zu erreichen Anleitung: http://www.hardwareluxx.de/community/showthread.php?t=533571[/COLOR]
[COLOR=RED]SBridge Voltage [1.10] <-- kleinsten Wert einstellen (1.10) muss nicht erhöht werden[/COLOR]
[COLOR=RED]PCIE SATA Voltage [1.50] <-- kleinsten Wert einstellen (1.50) muss nicht erhöht werden[/COLOR]
************************
[COLOR=RED]Load Line Calibration [Disabled] *[/COLOR]
[COLOR=RED]CPU Spread Spectrum [Disabled] *[/COLOR]
[COLOR=RED]PCIE Spread Spectrum [Disabled] *[/COLOR]
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
[COLOR=ORANGE]CPU Margin Enhancement [Optimized] *[/COLOR]


[B].:Advanced - CPU Configuration:.[/B]

CPU Ratio Setting [Auto]
C1E Suppport [Enabled]
Max CPUID Value Limit [Disabled]
[COLOR=RED]Intel (R)  Virtualization Tech [Enabled] *[/COLOR]
CPU TM Function [Enabled]
Execute Disable Bit [Enabled]



No3.1
3.1 BIOS

Flashen auf eigene Gefahr!

P5Q:
  • 1406
    1. Enhance CPU compatibility with certain Yorkfield C1 stepping CPUs.
    2. Enhance the compatibility of certain memory.
  • 1501
    1. Fixed Fan speed decreases after waking from S3 sleep mode.
    2. Enhance the compatibility with kingston KVR800D2N6/2G DDR2 800MHz 2G memory.
  • 1611
    1. Fix chassis fan mode can't be saved after resume from S3.
  • 2002
    Update Express Gate to v1.4.4.1
  • 2102
    Update Express Gate to v1.4.6.2

P5Q Pro:
  • 1406
    1. Enhance CPU compatibility with certain Yorkfield C1 stepping CPUs.
    2. Enhance the compatibility of certain memory.
  • 1501
    1. Fixed Fan speed decreases after waking from S3 sleep mode.
    2. Enhance the compatibility with kingston KVR800D2N6/2G DDR2 800MHz 2G memory.
  • 1611
    1. Fix chassis fan mode can't be saved after resume from S3.
    2. Fix display priority is not correct when plugs two PCIE VGA cards.
  • 1613
    Fixed if plug 8G memory and set "Memory Remap" as disable in BIOS, it cannot enter 64bit OS.
  • 2002
    Update Express Gate to v1.4.4.1
  • 2102
    update Express Gate to v1.4.6.2

P5Q-E:
  • 1406
    Enhance CPU compatibility with certain Yorkfield C1 stepping CPUs.
  • 1703
    1. Fix chassis fan mode can't be saved after resume from S3.
    2. Fix display priority is not correct when plugs two PCIE VGA cards.
    3. Enhance the compatibility with certain memory.
  • 1901
    Fix the compatible problem with Promise SuperTrak EX8350 RAID card.
  • 2001
    Fix system may get unstable under the "power saving mode" of EPU. It only happens to certain CPUs.
  • 2101
    Update ExpressGate to V1.4.6.2


No3.2
3.2 Mod-BIOS

Ein User namens Ket veröffentlicht seit längerem im xtremesystems.org Forum gemoddete BIOS'e.
Vorteile:
  • höherer FSB erreichbar
  • besseres CPU OC
  • bessere Speicherkompatibilität
  • bessere CPU Unterstützung
  • bessere Stabilität
  • funktionierende Pull-ins
  • bessere Spannungsregulierung



No3.3
3.3 BIOS downgrade

Da sich das downgraden des BIOS oft als schwierig gestaltet, da die neuen ASUS Tools kein downgrade zulassen hier 3 Möglichkeiten trotzdem downzugraden.


  • ASUS Update Tool
    Muss Version 6.10.02 sein. Diese gibt es hier: RapidShare: 1-CLICK Web hosting - Easy Filehosting
    1. Nun geht man auf Options-->Next-->Häkchen bei >BIOS Downgradable setzen
    2. Wieder Next-->Update BIOS from a file-->Next Datei auswählen und los gehts

  • AFUDOS
    Muss Version 2.11 sein. Diese gibt es hier: RapidShare: 1-CLICK Web hosting - Easy Filehosting
    1. Nun macht man sich eine bootfähige Diskette, CD oder einen bootfähigen USB-Stick(Anleitung HIER).
    2. AFUDOS und BIOS File aufs Medium kopieren.
    3. Im BIOS Diskette bzw. CD bzw. USB als erstes Bootdevice setzen.
    4. Davon starten
    5. AFUDOS.EXE /iXXXXXX.ROM /PBNC /N
    **XXXXXX = BIOS Datei Name**



thorsar's Fazit:

Also beim Pro sollte man sicherlich noch etwas an der Kühlung der NB unternehmen.
Mit 44° an der NB und 45° an den ungekühlten Phasen bei 21,2° Raumtemp ist sicherlich noch etwas Optimierungspotential vorhanden, durch z.B. viel höhere Lamellen Richtung ext Anschlüsse.

Ansonsten ich sage nur so viel MSI Neo2 FR nach vielem hin und her meinen E8400 @ 4GHZ mit 1,224 Volt.
Im ASUS alles auf Auto CPU rein 4 GHZ und Prime Stabele.

Zuletzt bearbeitet:
Ist es eigentlich normal, dass wenn ich im Bios Vcore=1,275 Volt einstelle, ich bei CPU-Z und auch bei Everest eine Vcore von 1,240(Idle) und sogar 1,192(mit Prime) angezeigt bekomme?

Was stimmt denn da jetzt? Hab keine Lust mir die CPU zu schrotten.

Gruß Robert
Das ist völlig normal und nennt sich v-droop. Ist von board zu board unterschiedlich aber immer im ähnlichen Rahmen. Das soll sich auch genau so verhalten. :wink:

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
@Sunnyman

Mit einem FSB von 390 läuft Prime Large leider auch nicht stabil. :shake:

Im Anhang sind die Bilder vom Bios mit 400FSB --> Prime Small Stable und Prime Large Error
Die Erhöhung vom FSB Termination Voltage auf 1,3 brachte auch keinen Erfolg.

mfG


Anhänge

  • Bios 1.jpg
    Bios 1.jpg
    195,7 KB · Aufrufe: 55
  • Bios 2.jpg
    Bios 2.jpg
    193,9 KB · Aufrufe: 52
  • Bios 3.jpg
    Bios 3.jpg
    191,3 KB · Aufrufe: 54
@ Tetro:
Du hast doch zwei und nicht vier Speicherriegel drin? Wenn Du so viel VNB für 400 MHz FSB benötigst, wäre das wirklich ungewöhnlich.

Das könntest Du noch versuchen:
Ai Clock Twister ruhig auf Moderate
PL auf 10
VCore 1,25
dann VTT und VNB ausloten mit Prime large. Bei einem Fehler veränderst Du nur eine der beiden Spannungen (VTT oder VNB) und schaust dann, ob sich eine Verbesserung zeigt. Am besten machst Du Dir dafür 'ne Tabelle. Das Ganze testest Du dann auch mit den drei CPU Margin Enhancement Möglichkeiten.
Vielleicht läuft bei Dir auch der 400er Strap besser, das auf jeden Fall auch versuchen.

Das kostet aber Zeit und Nerven. Falls Du beides hast: Viel Erfolg!


@ Lycus:
Warum VDroop und VOffset doch gut sind!

Zuletzt bearbeitet:
So wie es Anschein macht, könnten die Einstellungen wie ich sie jetzt hab stabil sein.

LinX 50mal gelaufen --> kein Fehler
small 20h --> kein Fehler
large 20h --> kein Fehler
blend läuft gerade (seit 2h30m) --> keine Fehler (bis jetzt)

An alle, die sagen "das ist doch viel zu lang" ...
JA, ich mach da gern etwas länger als andere! Ich will eben 100% sicher sein.

Und mein folgendes Problem könnte mich da auch bestätigen. Denn ich hab für meine Schwester vorhin ein paar Bilder brennen sollen, von ihrer Digi. Kamera und was ist passiert?!
Ich steck das Ding an den PC... Bluescreen! :grrr:
Neustart.. steck sie nochmal an.. Bluescreen :wall:
Dann stell ich die Southb. Spannung von 1,1 auf 1,2 (weil die ja für den USB controller zuständig ist) --> wieder Bluescreen :kotz:

Gut könnte die Kamera drann Schuld sein... Geh zum PC von meinen Eltern.. geht alles ohne Probleme!

Dann nehm ich mir meine Kamera und steck sie an meinem PC ... Geht!!

So, was is jetzt??
1) Kamera passt nicht zu meinem PC?
2) Kiste ist immernoch instabil?
3) Treiber von der einen Kamera sind shit? Aber das sind doch mit Sicherheit standardisierte Windowstreiber, oder nicht?
4) ich hab keine Ahnung? (hoffendlich nicht )

Ich bin etwas verwirrt. Hoffe ihr habt nen Rat.
Gruß Robert

Wenn Du bei Memtest86+ keine Fehler hast, brauchst Du Blend eigentlich nicht zu testen.
Wie sind denn Deine jetzigen Einstellungen?

Meine Einstellungen


Anhänge

  • IMG_1600.JPG
    81,6 KB · Aufrufe: 61
  • IMG_1601.JPG
    73,4 KB · Aufrufe: 71
  • IMG_1602.JPG
    70,4 KB · Aufrufe: 60
  • IMG_1603.JPG
    69,2 KB · Aufrufe: 69
  • IMG_1604.JPG
    61,6 KB · Aufrufe: 57
Den Custom Test mit "Run FFTs in-place" hattest Du nicht gemacht? Dein RAM braucht wirklich soviel Spannung? Denk daran, dass das Board bei der VDimm um ca. 0,08 Volt übervoltet. Du kannst den RAM auch ruhig 1:1 laufen lassen, real wirst Du dadurch keinen spürbaren Nachteil haben. Eventuell brauchst Du etwas mehr VNB. Dass Du so viel VTT für FSB 400 benötigst, glaube ich eigentlich nicht. Vielleicht hilft auch ein BIOS-Update. Ansonsten habe ich die gleichen Tipps für Dich wie für Tetro.

Ist mit hoher Wahrscheinlichkeit ein Treiberproblem. Geh mal bitte in die Ereignisanzeige und such den Fehler raus.

Was für ein Windows nutzt du?
Kannst du den Crash-Dump posten (unter Win7 x64: C:\Windows\Minidump\xxx.dmp)?


Btw: Mein P5Q Pro will die 500Mhz einfach nicht packen (mit Wakü). Selbst bei 1,5V kommen Fehler bei Inplace Large nach 1,5 Stunden. Den Ram habe ich schon per Memtest überprüft.
Hat jemand eine Idee?


Hat sich erlegt...mit VTT auf 1,3V und NB Skew auf 100 läufts jetzt stabil!

Ich suche außerdem folgendes Bios:

Hi I am sharing my new P5Q PRO mod

http://www.mediafire.com/?ug2wjrtanzn

with P5Q PREMIUM CPUID, P5Q PRO TURBO Memory Table, Intel 8.9.1.1002, MARVELL L72, AlienWare SLIC 2.1.

I am currently running this mod. No problems so far. But I will continue testing. It's true that the higher the raid bios version become, the faster the raid array is.

Hat das zufällig wer oder könnte bei XtremeSystems für mich den User anschreiben? Ich kann mich leider nicht registrieren, da immer "your email has been banned" kommt, egal welche Email ich verwende.

Liebe Grüße!

Zuletzt bearbeitet:
Sry, dass ich bisl lang nicht reagiert hab. (Stress in der Uni)
Also ich hab jetzt mit 99% Sicherheit den Fehler gefunden, warum bei mir trotz 3 mal 20h fehlerfreie Primetests StarCraft II nach ein paar Min abstürzt.
Also ich habe einen Zimmerventilator vor den geöffneten PC gestellt, um ausschließen zu können, dass es ein thermisches Problem ist. Konnte ich aber nicht, denn es war eins!!
Da ich aber nur vom RAM keine Temperaturen habe, und der mit 2,20V (+0,08V wegen Board) recht stark versorgt war, habe ich den auf 2,02V runter geregelt.
Und siehe da, ich kann StarCraft mit Ultra-Details so lange zocken wie ich will!!:bigok:

Jetzt läuft er also mit den für 1066MHz ausgewiesenen 2,10V, bei einem FSB=400, auf 960MHz und alles ist gut.
Drauf gekommen bin ich, als ich auch bei Half-Life 2 diesen Grafik Fehler hatte. Von dem wusste ich aber, dass es vorher immer vollkommen Fehler gelaufen ist.

Tja ich hätte gleich auf Dionysos808 hören sollen und die RAM-Spannung etwas entschärfen sollen! :wall:

Grüße Robert

Zuletzt bearbeitet:
Hallo Leute. Ich habe heute KET´s Mod-Bios fürs P5Q Pro geflasht, sehe aber keine Unterschiede zum Original 2102. Wie erkenne ich, ob das gemoddete Bios drauf ist? Vielen Dank für eure Hilfe.

Zuletzt bearbeitet:
Wenn du das Modbios von Seite 36 genommen hast.,erkennst du nur den Unterschied an der Versionsnummer des SATA-ROM.

Und das wird glaube nur angezeigt, wenn du 2 Platten im Raidverbund angeschlossen hast.

Auf jedem Fall lässt sich damit das Board besser übertakten:cool:

Man sieht es auch daren, wenn man mal den Marvel IDE Controller im BIOS aktiviert.
An dieser Zahl 1.1.0.L73 beim Booten sieht man es.

Quelle: XtremeSystems Forums - View Single Post 2178 - Modded ASUS P5Q/Pro/Deluxe/Premium BIOS

Es gibt dieses BIOS für folgende Versionen:

P5Q
P5Q Deluxe
P5Q Premium
P5Q Pro
P5Q-E

Download: XtremeSystems Forums - View Single Post 2174 - Modded ASUS P5Q/Pro/Deluxe/Premium BIOS

Seid diesem Bios sind die Controllertreiber Fehler in der Ereignisanzeige unter Windows 7 weg.

Blackscreen bei First Boot

Hallo Com,

sodale , ich hab mit dem Board auch so meine Probleme. Erstmal das HWSetup:

1 x MB ASUS P5Q PRO Turbo P45 S775 ATX
1 x CPU Intel Core2Quad Q8400 2.67GHz 1333MHz S775 4MB 95W TRAY
1 x VGA 1024MB ASUS Radeon EAH5750 Formula GDDR5 PCIe
1 x DDR2 2x2048MB Kingston HyperX DDR2-1066 CL5 Kit
1 x HDSA 500GB Samsung HD502HI 16MB 5400 U/min SATA
1 x NT 550W Rasurbo GaminX&Power GAP565 V2
1 x DVDS Samsung SH-D163B/BEBE 16/48x schwarz bulk SATA
1 x DVRA LG DVD-Brenner G-H22LS50 22x SATA LightScribe bulk schwarz Bulk

So Problem ist wie folgt: Rechner ist komplett verbaut und angeschlossen (kein Windows etc.), doch leider bleibt bei First Boot der Bildschirm schwarz. Ich hab echt keine Ahnung mehr wo da der Fehler liegt.

Dank euch schonmsal im vorraus.....

Del-Taste gedrückt? 8-Pin CPU-Stecker angeschlossen?

Erklär mal genauer. Kommst gar nicht ins BIOS? Was läuft alles an, piept der Lautsprecher etc. ?


Sent from my iPhone using Hardwareluxx

Hi,

also alles soweit angeschlossen 8Pin /24Pin usw usw. Beim anschalten ist Strom aufm Board und die Fan´s laufen auch an nur ich komm nicht mal ins Bios , kein Piepton nix. Bildschrim bleibt schwarz. Resetten bzw 7sec. Notaus geht auch nicht. Wenn ich die Ram, Usb/Graka abzieh und dann das Board starte kommt auch kein Fehlerton.

Ich dreh hier noch durch :fresse2:

Zuletzt bearbeitet:
CMOS-reset mit Jumper und Batterie raus schon probiert? Ansonsten kannst nur anderes Netzteil oder Board versuchen.


Sent from my iPhone using Hardwareluxx

Hm ,

also CMOS hab ich schon raus. Doofe Frage nur wo sollte der Jumper sitzten. In den Man wird der auch nicht mehr erwähnt. Hab ich das was übersehen ? Ok google FTW . Ich starte mal einen weiteren Versuch.

Zuletzt bearbeitet:
@ Eurytos

Der Jumper sollt in der nähe der Batterie sein.
Aber schalt einfach dein Netzteil aus, und nim dann für ca. 10 min. die Batterie heraus.

Vllt. steckt aber die Graka nicht richtig im PCI-E drin.

mfg

EDITH: Beim Jumber sollte CLRTC bzw. Clear RTC dabei stehen.

Zuletzt bearbeitet:
Hallo zusammen,

nach zweit Tagen voller Testen und Ausloten komme ich nun einfach nicht mehr weiter. Egal was ich mache, ich bekomme Prime large einfach nicht stabil. Nach ein paar Minuten erhalte ich einen Bluescreen (Stop: 0x00000124), egal ob ich diverse Spannungen erhöhe oder verschiedene Einstellungen treffe. Stabil läuft mein System mit einem FSB von 400MHz, sobald ich auf 410MHz erhöhe kommt der Bluescreen.

Mein System:
Asus p5q pro turbo
e6300 wolfdale (@3800Mhz, 61°C max., Luftkühlung)
corsair c2x4096-8500c5

Mein Bios:
AI Overclock Tuner [Manual]
CPU Ratio Setting [9.5]
FSB Frequency [400 MHz]
PCI-E Frequency [100 MHz]
FSB Strap to North Bridge [400 MHz]
DRAM Frequency [1066 MHz]

DRAM Timing Control [Manual]
CAS# Latency [5 DRAM Clocks]
DRAM RAS# to CAS# Delay [5 DRAM Clocks]
DRAM RAS# Precharge [5 DRAM Clocks]
DRAM RAS# Activate to Precharge [15 DRAM Clocks]
RAS# to RAS# Delay [Auto]
Row Refresh Cycle Time [Auto]
Write Recovery Time [Auto]
Read to Precharge Time [Auto]

READ to WRITE Delay (S/D) [Auto]
Write to Read Delay (S) [Auto]
WRITE to READ Delay (D) [Auto]
READ to READ Delay (S) [Auto]
READ to READ Delay (D) [Auto]
WRITE to WRITE Delay (S) [Auto]
WRITE to WRITE Delay (D) [Auto]

WRITE to PRE Delay [Auto]
READ to PRE Delay [Auto]
PRE to PRE Delay [Auto]
ALL PRE to ACT Delay [Auto]
ALL PRE to REF Delay [Auto]

DRAM Static Read Control [Disabled]
DRAM Read Training [Disabled]
MEM. OC Charger [Enabled]
AI Clock Twister [Moderate]
AI Transaction Booster [Manual]
Common Performance Level [8]
Pull-In of CHA PH1 [Disabled]
Pull-In of CHA PH2 [Disabled]
Pull-In of CHA PH3 [Disabled]
Pull-In of CHA PH4 [Disabled]
Pull-In of CHB PH1 [Disabled]
Pull-In of CHB PH2 [Disabled]
Pull-In of CHB PH3 [Disabled]
Pull-In of CHB PH4 [Disabled]

******** Please key in numbers directly! ********
CPU Voltage [1.46875] (ich weiß ist sehr hoch, aber stört mich nicht)
CPU GTL Voltage Reference [AUTO]
CPU PLL Voltage [1.56]
FSB Termination Voltage [1.3]
DRAM Voltage [2.02]
NB Voltage [1.32]
NB GTL Reference [Auto] (jede andere Option führt auch zum Bluescreen)
SBridge Voltage [1.10]
PCIE SATA Voltage [1.50]
************************
Load Line Calibration [Disabled]
CPU Spread Spectrum [Disabled]
PCIE Spread Spectrum [Disabled]
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
CPU Margin Enhancement [Performance Mode]


Ich hoffe ihr habt eine gute Idee, denn ich bin mit meinem Latein am Ende.
Vielen Dank!

Nimm den 333er Strap (siehe erste Seite) und entspanne die RAM-Einstellungen und versuchs nochmal.

mus das jetzt auf disable oder auf enable eingestellt werden?

Intel (R) Virtualization Tech [Enabled] *

Wenn du kein Virtual PC von Microsoft verwenden möchtest, kannst du dieses Feature deaktivieren.

danke für deine rache antwort. könntest du mir auch bitte sagen für was das gut ist?

AI Clock Twister [] *
AI Transaction Booster [Manual] *
Common Performance Level [] *

Bei diesen Features kann ich dir keine genauen Angaben machen. Da weiß ich gerade mal, dass sie etwas mit dem RAM zu tun haben.:d

ersteres musst du austesten was besser ist für deinen ram
zweiteres auch aber du kannst mal mit PL 10 testen...

Ich stehe selber gerade vor einem Problem

ich habe meinen Q8200 jetzt bei 3,2GHZ und 1,176V Prime Small stabil.

ABER egal was ich einstelle, Prime Blend und Large brechnen nach einer Sekunde ab!

Wenn ich die Entspannten einstellungen welche im Startpost sind einstelle, dann bekomm ich beim start des Prime Blend-Tests sofort einen Reboot...

Ich muss auch sagen, ich hab nicht gerade den kompatibelsten ram für das Board erwischt...den Kingston PC8500 mit den CL7 Timeings

Also hier mal eine kleine erläuterung was bis jetzt keinerlei veränderung brachte:

VNB von 1,24V (jetzt) auf 1,4V
Vcore von 1,18750 (Bios) auf 1,36V

der FSB Strap ist auf 333 eingestellt, der er so am besten läuft (400 benötigt wesentlich mehr Vcore k.A. wieso)

Zuletzt bearbeitet:
Ich habe zur zeit keine problem nur wen ich im bios die so einstellen wie im startpost :

AI Clock Twister [] *
AI Transaction Booster [Manual] *
Common Performance Level [] *

stürtz der rechner ab er bootet nicht geht sofort in´s bios.

Ich versuch demnächst mal das OC BIOS... selbst bei 429MHZ FSB macht er die selben Faxen, aber erst nach ein paar minuten, eventuell liegt es am Ram, sonst versuch ich noch meine guten alten Pretestet Crucial Ballistix D9GMH! Ansonsten wird wohl die NB nicht mehr können... wobei ich mit standart takt auch auskommen würde ;)

Also ich habe jetzt alles so eingestellt wie im starpost und habe keine probleme. er läuft stabil mir prime95 large test. 3 stunden stabil. nur FSB hab ich auf 400 ram läuft mit 533 mhz und cpu mit 3,2 ghz. nur macht er probleme wen ich die aktiviere :

AI Clock Twister [] *
AI Transaction Booster [Manual] *
Common Performance Level [] *


die kann ich ja aber auch weg lassen oder. Bis hier Läuft alles Stabil :

DRAM Static Read Control [Disabled]
DRAM Read Training [Disabled]
MEM. OC Charger [Enabled]

Oder kann ich die dan auch weg lassen wen die oben ja auch nicht läuft?

Zuletzt bearbeitet:
Selbst das OC-Mod-Bios bringt keine besserung, bleibt ja nur noch den Ram zu tauschen...

@Xpit

wenn es so stabil läuft und anders nicht warum dann noch etwas verstellen!?

wenn der Speicher bzw. das System stabiler läuft, wenn du den Speicher 1:1 laufen lässt und dafür die Timeings etwas straffst dann würd ich dir empfeheln das zu machen, da es sowiso kaum-keine vorteile bringt den speicher asynchron laufen zu lassen.

ansonsten, kannst du es, falls jetzt richtig stabil, weiter so betreiben und mit deinem System glücklich und zufrieden sein ;)

übrigens, schönes Case :d

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
