[Sammelthread] Asus P5Q / P5Q Pro / P5Q-E (Intel P45) [6]

Links zum ERSTEN, ZWEITEN, DRITTEN, VIERTEN und zum FÜNFTEN Thread.

Vielen Dank an thorsar der die ersten 4 Threads bisher so hervorragend geführt hat! Danke auch an obarok_9, welcher die Idee für diesen Thread geliefert hat.

Hier nun Teil 6 der P5Q Saga. Wie immer mit viel ERFAHRUNGSAUSTAUSCH!

Ihr vermisst etwas auf der 1. Seite? Dann sendet mir euren Vorschlag einfach per PN.


ihv
Inhaltsverzeichnis:

1. Allgemein
2. Nützliches
3. Downloads

No1.1
1.1 Layout

Quelle der Bilder ist die ASUS Homepage




Link zu ASUS

Preisvergleich





Link zu ASUS

Preisvergleich





Link zu ASUS

Preisvergleich


No1.2
1.2 Technisch Daten



Alle Verbesserungen/Verschlechterungen sind rot markiert.
P5Q
  • P45/ICH10R
  • 12x USB 2.0
  • 2x Firewire
  • Gb LAN
  • 6x SATA II
  • RAID 0/1/5/10 (ICH10R)
  • 2x SATA II (Sil5723)
  • 7.1 Audio (ALC1200)
  • 1x PCIe x16 2.0
  • 2x PCIe x1
  • 3x PCI
  • unterstützt Intel Core 2 Duo/Extreme/Quad 45nm
  • unterstützt FSB bis 400MHz (1600MHz)

P5Q Pro

  • [*]P45/ICH10R
    [*]12x USB 2.0
    [*]2x Firewire
    [*]Gb LAN
    [*]6x SATA II
    [*]RAID 0/1/5/10 (ICH10R)
    [*]2x SATA II (Sil5723)
    [*]7.1 Audio (ALC1200)
    [*]1x PCIe x16 2.0
    [*]1x PCIe x16 2.0 (elektrisch nur x8)
    [*]3x PCIe x1
    [*]2x PCI
    [*]unterstützt Intel Core 2 Duo/Extreme/Quad 45nm
    [*]unterstützt FSB bis 400MHz (1600MHz)
    [*]unterstützt CrossFireX
    [*]eSATA durch mitgelieferte Backplane Durchgeschliffen


P5Q E

  • [*]P45/ICH10R
    [*]12x USB 2.0
    [*]2x Firewire
    [*]2x Gb LAN (88E8056/88E8001)
    [*]6x SATA II
    [*]RAID 0/1/5/10 (ICH10R)
    [*]2x SATA II (Sil5723)
    [*]eSATA + IDE (88SE6121)
    [*]7.1 Audio (ADI 2000B)
    [*]1x PCIe x16 2.0
    [*]1x PCIe x16 2.0 (elektrisch nur x8)
    [*]1x PCIe x16 (elektrisch nur x4)
    [*]2x PCIe x1
    [*]2x PCI
    [*]unterstützt Intel Core 2 Duo/Extreme/Quad 45nm
    [*]unterstützt FSB bis 400MHz (1600MHz)
    [*]unterstützt CrossFireX


No1.3
1.3 BIOS


No2.1
2.1 Unterschiede der Boards

Kühlung: Der 1. Unterschied besteht in der Kühlung. Während das P5Q noch eine ziemlich kleine Kühlung hat kommt das P5Q Pro hingegen schon mit einem größeren Northbridgekühler daher. Allerdings fehlt dem Pro dafür ein Spannungswandlerkühler. Das P5Q-E hat nochmals eine verbesserte Northbridgekühlung und es werden auch beide Spannungswandler gekühlt.

Slots: Während das P5Q nur einen PCIe Slot hat, hat das Pro 2. Das E hat sogar 3 PCIe Slots und so ermöglichen beide Board CrossfireX. Zu den anderen Slots siehe oben den Vergleich.

Anschlüsse: Das P5Q und das P5Q Pro besitzen genau die gleichen Anschlüsse. Hier ist lediglich das E besser. Es besitzt noch e-SATA und 2xGB-LAN. Für die weiteren Vorteile siehe Überblick.

Audio: Auch hier Unterscheiden sich die beiden kleinen (P5Q, P5Q Pro) nicht. Beide besitzen einen Realtek onboard Chip. Beim P5Q-E ist der marginal bessere ADI Chip verbaut.

OC-Verhalten: Alle Boards eignen sich gut um OC zu betreiben. Natürlich ist auch hier das P5Q-E das beste. Doch auch das Pro und das P5Q bieten gute OC-Einstellungen und haben auch gute Eigenschaften. Wobei das P5Q leider auf Einstellungen wie GTL's verzichten muss.


No2.2
2.2 FAQ

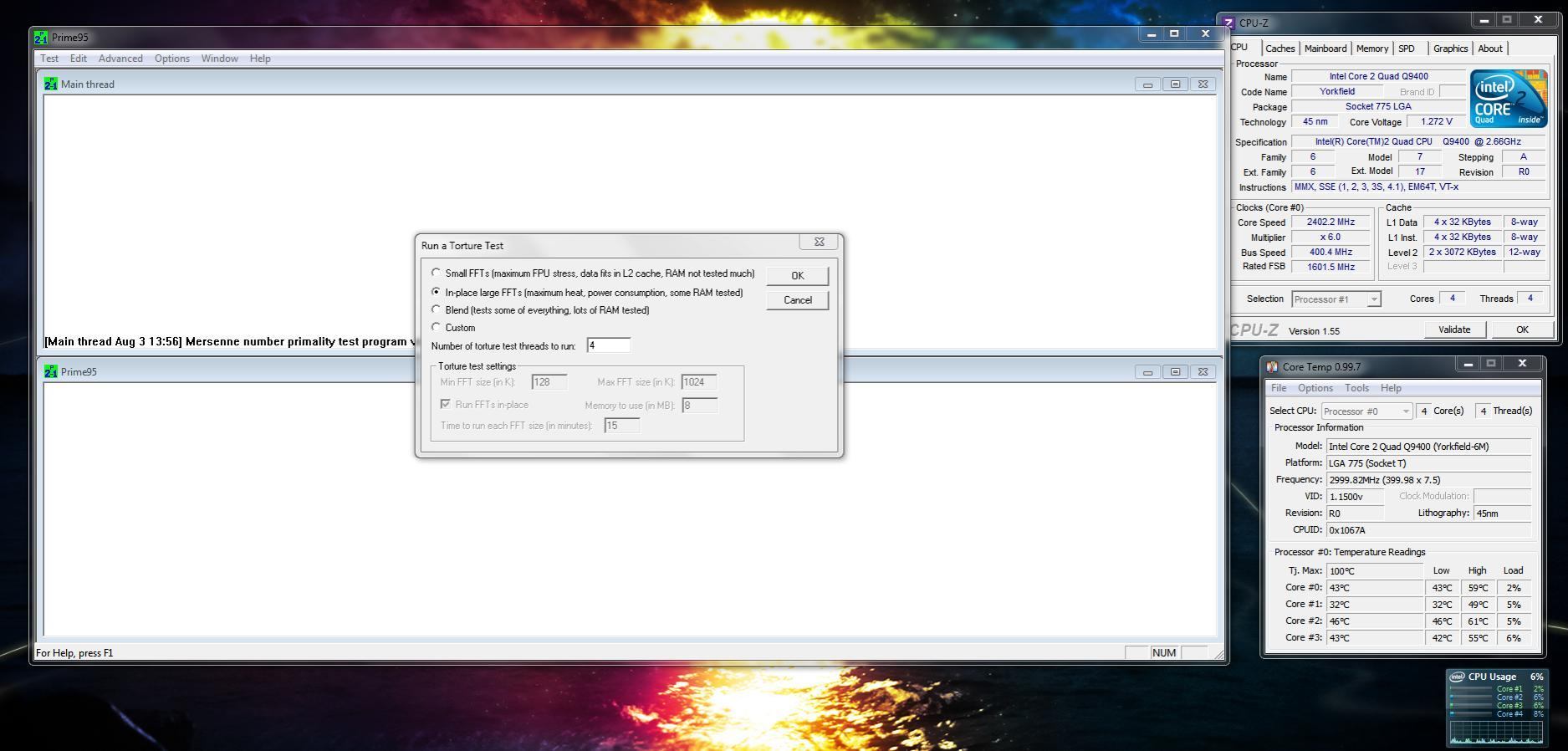

Prime 95 und Übertakten

Wenn Large FFT einen Fehler bringt ---> NB/RAM/VTT
Wenn Small FFT einen Fehler bringt ---> VCore/GTL/VTT

Zuerst mit Small die "gewünschte" Taktzahl ausloten. Läuft Small stabil versucht man nun auch in Large sein FSB stabil zu bekommen.
Laufen beide Runs stabil, kann man einen Custom run machen um endgültig zu testen.

OC Tutorial
Prime 95 FAQ
GTL Guide

Hinweis zur Lüftersteuerung

3-Pin CPU-Lüfter können nicht geregelt werden.

Umstellung von IDE auf AHCI nach der Windows Installation

Anleitung

Stromversorgung

Stromversorgung 4 oder 8 Pol (thx crackie81)
Der ASUS Sopport sagte zu mir das ASUS wärmstens empfiehlt ab einem Dualcore den 2. 12V Stromstecker einzustecken, da es sonst zu Instabilitäten kommen KANN.
Also einfach die schwarze Blende aus dem zweiten Slot nehmen, und den 2. 4Pin Stecker rein, oder einfach gleich den 8 Pin Stecker.

MAC OSX auf dem P5Q

Die P5Q-Reihe bietet einen enormen Vorteil. Man kann auf den Boards MAC OSX installieren.
Eine Anleitung dazu gibt es hier: SNOW LEOPARD RETAIL 10.6.2 ON P5Q SERIES

Vista Installation mit mehr als 2 GB Ram (thx Murmel44)

Wer mehr als 2GB RAM sein eigen nennt, der sollte Vista nur mit 2GB installieren und danach den Rest wieder einsetzen. Beugt Problemen während der Installation vor, wenn man eine Vista Version ohne integriertes SP1 hat.

Übervolten

Alle Biosversionen unter 1406 übervolten zum Teil hinsichtlich der Motherboardspannungen stark auf "Auto" bzw. der niedrigsten Einstellung außer bei "SB Voltage" und "PCIE SATA Voltage". Dieses Phänomen ist in den neuen Biosversionen (>1406) aber behoben und es wird lediglich der Arbeitsspeicher noch leicht übervoltet.
Folgende Links veranschaulichen diesen Umstand: Overvolting beim P5Q [1] und Overvolting beim P5Q [2].
Wer ein neues Bios hat braucht sich also keine Sorgen zu machen.

Maximalspannungen für 24/7

Ich übernehme keinerlei Haftung bei Schaden dies sind meine persönlichen Grenzwerte!
  • VCore ("CPU Voltage") - VID+15% (Kerntemperaturen sollten dabei aber immer 20°C unter TJ Max liegen)
  • VPLL ("CPU PLL Voltage") - 1,56V
  • VTT ("FSB Termination Voltage") - 45nm: 1,3V 65nm: 1,35V
  • VNB ("NB Voltage") - 1,32V, mit aktiver Kühlung 1,4V


No2.3
2.3 Reviews

Als erstes der Chipsatz P45 bei Au-Ja
P5Q Pro bei Inside HW
Vergleich
P5Q and P5Q3 Deluxe bei The Tec Report
Die pQ5 "Familie" beim Hardware Mag in deutsch


No2.4
2.4 Kompatibilitätsliste

Wir beziehen uns aufs P5Q-E, denn da ist am wenigsten Platz - ergo was darauf passt, passt auch auf die anderen "kleineren" Boards.

Lukü:
ScyThe Orochi --> Musste an der Halterung etwas weg feilen das die schwarzen Klötzchen unter ihm Platz hatten.
Alpenföhn Groß Clockner --> nur horizontal.
Der Alpenföhn Brocken
Arctic Freezer 7 Pro --> Beim E nur blasend Richtung Netzteil ohne Bearbeitung.
Cooler-Master Hyper TX 2
Coolermaster GeminII
Noctua NH U12P
OCZ Vendetta
OCZ Vendetta 2
Scythe Ninja Ninja Plus Rev. B
Scythe Ninja Cu
Scythe Mugen
Scythe Mugen 2
Scythe Andy Samurai Master --> nur in eine Richtung
Scythe Mine Scythe Mine Rev. B
Scythe Samurai Z
Scythe Kama Cross
Thermalright Ultra 120 Extreme aufs E
Thermalright IFX-14
Thermaltake Big Typ 120 --> wichtig hier, das die original Back-Plate nur bedingt passt. Drückt auf die Lötstellen und durch die Stärke bekommen die Schrauben Kontakt mit dem Gehäuse. Deswegen habe ich das Scythel Retention Kit gekauft und vom dem die Back-Plate gemommen und passt perfekt und die Kupferplatte, die da auch dabei ist, gibt gleich noch den Kühlkick. Unübertaktet im Idle 32°C und unter Last 37°C mit Realtemp und mit ASUS Probe 24°C und 30°C THX an Murmel44
Thermaltake Sonic Tower
Zalman CNPS7700CU --> passt bedingt aufs -E (Klick)
Zerotherm NV-120
Xigmatek S1284
Xigmatek HDT-S1283
Ram:
Apogee GT DDR2 1066 4GB kit
A-DATA DIMM 2x2GB DDR2-800 Kit (Vitesta Extreme Edition)
A-DATA Vitesta Extreme Edition DIMM Kit 2GB PC2-6400U CL4-4-4-12 (DDR2-800) (ADQVD1A16K2)
Crucial Ballistix Tracer RED 4GB PC2-6400C4
Crucial Ballistix DDR2 800 und 1066
Corsair Dominator PC8000
Corsair XMS2 DIMM Kit 4GB CL5
Extrememory XLR8 DDR2-800 2x 2 GB
G.Skill 4GB PC2-8000U
G-Skill Dimm Kit 4GB-8000U CL5-5-5-15 (F2-8000CL5D-4GBPQ)
GeIL Black Dragon EVO ONE DIMM Kit 4GB PC2-8500U CL5-5-5-15 (DDR2-1066) (GE24GB1066C5DC)
Kingston HyperX (PC2-8500) KHX8500D2K2/1GN 1066MHz
Kingston HyperX (KHX8500D2K2/4G) laufen mit 1066MHz und 2,2V
MDT DIMM Kit 1GB PC2-6400U CL5 (DDR2-800) (M1GB-800K)
Mushkin PC8000 5-5-5-15
OCZ Platinum XTC 1066Mhz CL5 (2x 2GB) laufen auf dem -E (>800Mhz CL5)
OCZ SLI-Ready PC-6400 DDR2-800
OCZ Titanium 2 x 2GB CL4
OCZ Reaper HPC EB Kit CL4-3-3-15 (2GB PC2-6400)
OCZ Reaper HPC Edition DIMM Kit 4GB PC2-6400U CL4-4-4-15
OCZ DDR2 PC2-8500 Reaper HPC Edition @ 5-5-5-15-4-60-6-4
1 GB Qimonda DRR2-800
Transcend (800mhz) Part Number:JM800QLJ-1G 4X1 GB

No2.5
2.5 BIOS Einstellungen

DRAM Static Read Control:
  • Eine Art "Autotuner" welcher versucht, das geringste (beste) Performance Level für den Speichercontroller einzustellen. Dadurch wird die Performance des Rams gesteigert (+Read, +Copy und + Latency). Das Performance Level kann dadurch aber auch zu straff eingestellt werden und es kann zu Instabilitäten kommen. Daher wird empfohlen das Performance Level Manuell per AI Transaction Booster einzustellen.
    --> Empfohlene Einstellung: [Disabled]

DRAM Read Training:
  • Soll anhand des Verhaltens des Rams die Performance Verbessern. Das klappt aber nicht wirklich. Es ist gerade einmal ein Performancegewinn von 0,5% beim +Read zu verzeichnen. Daher kann man es auch getrost deaktivieren, weil es bei vielen nur zu Problemen führt.
    --> Empfohlene Einstellung: [Disabled]

MEM. OC Charger:
  • Diese Einstellung verbessert das OC Potential von Speicher. Dies geschieht durch eine Veränderung des Signals. Dadurch wird die Stabilität erhöht, ohne die DRAM-Spannung erhöhen zu müssen. Hat keine Auswirkungen auf die Performance.
    --> Empfohlene Einstellung: [Enabled]

AI Clock Twister
  • Hier gibt es folgende Einstellungen: Lighter-Light-Moderate-Strong-Stronger. Wobei Lighter=Kompatibilität und Stronger=Performance. Diese Einstellung spricht den Speicher dementsprechend "leicht" oder "stark" an. Ein besseres Clock Twister Level kann oft durch Erhöhung der VNB und der VDimm Spannung erreicht werden.
    Hier heißt es testen, testen, testen... am besten mit Goldmemory, Memtest oder Prime 95 Blend
    --> Empfohlene Einstellung: Je "Stronger" man es einstellen kann, desto besser.

AI Transaction Booster
  • Hier kann man direkt das Performance Level des Speichercontrollers einstellen. Dadurch wird die Performance der Rams gesteigert (+Read, +Copy und +Latency). Man erzielt den gleichen Effekt wie mit DRAM Static Read Control. Kann aber alles Manuell einstellen. Bei hoherem FSB läuft auch nur ein höheres PL stabil. Trotzdem ist ein hoher FSB dem PL vorzuziehen, da mit dem FSB mehr Performance herausgeholt wird (FSB500+PL10>FSB333+PL6). Je nach PL muss die VNB erhöht/gesenkt werden. Ebenfalls mit Goldmemory, Memtest oder Prime 95 Blend testen.
    * Tool zum errechnen des theoretisch möglichen PL's: *KLICK*
    --> Empfohlene Einstellung: [Manuell] Je kleiner der Wert, desto besser.

FSB Strap to Northbridge (thx Dionysos808)
  • Als Strap bezeichnet man den internen Teiler der NB bzw. den Takt, mit dem diese arbeitet.
    * Der (interne) NB-Takt ist direkt an den FSB gebunden, somit steigt dieser zwingend mit einer Erhöhung des FSBs an.
    * Durch bestimmte Grenzen der NB ist es notwendig, diese ab einem bestimmten FSB zu entschärfen/herunterzutakten, um den FSB weiter zu erhöhen.
    * Die ist ähnlich dem Multiplikator der CPU. Erreicht die CPU eine Wall senkt man den Multi, um den FSB weiter erhöhen zu können.
    * Je niedriger der Strap, umso höher ist der internee NB-Takt! Dis verbessert die Timings und auch den Durchsatz, wenn auch lange nicht so sehr wie ein höherer FSB.
    * Abschließend wird der NB-Takt auch vom Wert des Quotienten default/aktuellen Multiplikator beeinflusst.
    * Bei falschem Strap kommt es oft zu Ramfehler --> größeren Strap.
    * Bei FSB Werten über 400MHz empfiehlt es sich trotzdem immer Strap 333 beizubehalten, weil 400 1. zu langsam ist und 2. bei den meisten garnicht erst bootet.
    * Umso niedriger der Strap, destso mehr Vnb wird benötigt.
    * Erhöht man den FSB kommt es zum sogenannten AN-AUS-AN Bug mehr dazu hier: *KLICK*. Leider kann man diesen Bug auf der P5Q Reihe NICHT besetigen (Außer man lässt den Strom an)

    Der Strap beeinflusst außerdem die verfügbaren Ramteiler.
    im 266er Strap 4:5/ 2:3 / 1:2
    im 333er Strap 1:1 / 5:6 / 5:8 / 1:2
    im 400er Strap 1:1 / 3:4 / 1:2
    --> Empfohlene Einstellung: [Manuell] Für die maximale Performance so niedrig wie es ohne Fehler geht (Aber min. den Standard Strap der CPU). Für Stabilität die Einstellung, welche dem FSB am nächsten kommt.

Loadline Calibration
  • Loadline Calibration verringert den sogenannten VDrop Er ist dafür verantwortlich, dass der VCore zwischen Last und Idle schwankt. Das ist aber von Intel so gewollt und auch gut so (siehe: *KLICK* und *KLICK*) Jedoch braucht man durch diese Schwankungen manchmal mehr VCore um eine CPU auf einer bestimmten Taktrate stabil zu betreiben. Daher eignet sich manchmal auch Enabled (wenn man die CPU anders nicht stabil bekommt). Das ist aber nicht gerade CPU schonend, weil der Vcore dann sehr hohe und schädliche Spannungsspitzen erreichen kann (werden nicht von CPUZ ausgelesen).
    --> Empfohlene Einstellung: [Disabledl]

CPU Spread Spectrum
  • Bei eingeschaltetem Spread Spektrum arbeitet die CPU nicht stur auf xxxx MHz sonders schwankt. Führt zu Instabilitäten
    --> Empfohlene Einstellung: [Disabledl]

PCIE Spread Spectrum
  • Bei eingeschaltetem Spread Spektrum arbeitet der PCIE-Bus nicht stur auf 100 MHz sonders schwankt. Führt zu Instabilitäten
    --> Empfohlene Einstellung: [Disabledl]

CPU Margin Enhancement
  • Diese Einstellung betrifft eigentlich nur Quad Core CPU's (Q6xxx, 8xxx 9xxx). Diese Einstellung hat aber nichts mit der Performance zu tun. Wenn mit dieser Einstellung Probleme auftreten einfach mal eine andere probieren.
    --> Empfohlene Einstellung: [Optimized] bei Dual Cores, [Performance Mode] bei Quad Cores.

C1E Support
  • Diese Einstellung ist ein Art Speedstep jedoch gibt es nur 2 Stufen:
    1. 0% Load --> kleinster Multi
    2. >3% Load --> eingestellter/größter Multi
    Es wird bei fest eingestelltem VCore NUR der Multi auf den kleinstmöglichen Wert gestellt. Damit spart man Strom und schont die CPU. Da es eine Stufenlose Regulierung ist, hat man bei Spielen/Anwendungen trotzdem immer volle Power und schont trotz OC seine CPU etwas.
    --> Empfohlene Einstellung: [Enabled]

Execute Disable Bit
  • Execute Disable Bit ist eine Art Hardware Anti-Virus. Welcher verhindert, dass manche Viren/Würmer (welche sogenannte "Buffer overflow"-Attacken anwenden) ausgeführt werden. Muss unter XP aber erst im Betriebssystem aktiviert werden, um es nutzen zu können. Verändert nichts an der Performance.
    --> Empfohlene Einstellung: [Enabled]

CPU TM Function
  • Wieder eine Art Sicherheitseinstellung. Wenn der Prozessor zu heiß wird, werden Takte ausgelassen (das sogenannte Throtteln) um ihn wieder zu kühlen. Dadurch ist der Prozessor natürlich langsamer, aber da diese Funktion eh nur bei hohen Temperaturen einsetzt (ab ca. 80°C), sollte man sie lieber aktiviert lassen, da sie einfach für mehr Sicherheit sorgt, wenn der Prozessor doch mal zu heiß wird.
    --> Empfohlene Einstellung: [Enabled]

Intel Virtualization Tech
  • Es handelt sich hier bei um eine hardwareseitige Implementierung einer Secure Virtual Machine (z.B. Virtual-PC, VmWare, VirtualBox,...). Wem das nichts sagt, der braucht es eh nicht und sollte es unbedingt deaktivieren, weil Rootkits(Vieren) diese Funktion manchmal ausnutzen. Wer mehr über Secure Virtual Machines wissen will, sollte hier gucken *KLICK*
    --> Empfohlene Einstellung: [Disabled] !Wird z.B. für Virtual-PC benötigt!


No2.6
2.6 BIOS Templates


  • Leeres Template:
Code:
[B].:AI Tweaker:.[/B]

AI Overclock Tuner [Manual]
CPU Ratio Setting [Auto]
FSB Frequency [Auto]
PCI-E Frequency [Auto]
FSB Strap to North Bridge [Auto]
DRAM Frequency [Auto]
DRAM CLK Skew on Channel A1 [Auto]
DRAM CLK Skew on Channel A2 [Auto]
DRAM CLK Skew on Channel B1 [Auto]
DRAM CLK Skew on Channel B2 [Auto]

DRAM Timing Control [Auto]
 1st Information : X-X-X-XX-X-XX-X-X
   CAS# Latency [Auto]
   DRAM RAS# to CAS# Delay [Auto]
   DRAM RAS# Precharge [Auto]
   DRAM RAS# Activate to Precharge [Auto]
   RAS# to RAS# Delay [Auto]
   Row Refresh Cycle Time [Auto]
   Write Recovery Time [Auto]
   Read to Precharge Time [Auto]

 2nd Information : X-X-X-X-X-X-X
   READ to WRITE Delay (S/D) [Auto]
   Write to Read Delay (S) [Auto]
   WRITE to READ Delay (D) [Auto]
   READ to READ Delay (S) [Auto]
   READ to READ Delay (D) [Auto]
   WRITE to WRITE Delay (S) [Auto]
   WRITE to WRITE Delay (D) [Auto]

 3rd Information : XX-X-X-X-X
   WRITE to PRE Delay [Auto]
   READ to PRE Delay [Auto]
   PRE to PRE Delay [Auto]
   ALL PRE to ACT Delay [Auto]
   ALL PRE to REF Delay [Auto]

DRAM Static Read Control [Auto]
DRAM Read Training [Auto]
MEM. OC Charger [Auto]
AI Clock Twister [Auto]
AI Transaction Booster [Auto]
 Common Performance Level []
   Pull-In of CHA PH1 [Disabled]
   Pull-In of CHA PH2 [Disabled]
   Pull-In of CHA PH3 [Disabled]
   Pull-In of CHA PH4 [Disabled]
   Pull-In of CHB PH1 [Disabled]
   Pull-In of CHB PH2 [Disabled]
   Pull-In of CHB PH3 [Disabled]
   Pull-In of CHB PH4 [Disabled]

******** Please key in numbers directly! ********
CPU Voltage [Auto]
CPU GTL Voltage Reference (0/2) [Auto]
CPU GTL Voltage Reference (1/3) [Auto]
CPU PLL Voltage [Auto]
FSB Termination Voltage [Auto]
DRAM Voltage [Auto]
NB Voltage [Auto]
NB GTL Reference [Auto]
SBridge Voltage [Auto]
PCIE SATA Voltage [Auto]
************************
Load Line Calibration [Auto]
CPU Spread Spectrum [Auto]
PCIE Spread Spectrum [Auto]
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
CPU Margin Enhancement [Auto]


[B].:Advanced - CPU Configuration:.[/B]

CPU Ratio Setting [Auto]
C1E Suppport [Enabled]
Max CPUID Value Limit [Disabled]
Intel (R)  Virtualization Tech [Enabled]
CPU TM Function [Enabled]
Execute Disable Bit [Enabled]
Intel (R)  SpeedStep (TM)  Tech [Enabled]
Intel (R)  C-STATE Tech [Enabled]


LEGENDE:
* = siehe Beschreibung 2.5 Einstellungen.
ROT = sollte/muss verändert werden
ORANGE = kann verändert werden


  • Standard Template:
Code:
[B].:AI Tweaker:.[/B]

AI Overclock Tuner [Auto]
CPU Ratio Setting [Auto]
FSB Frequency [Auto]
PCI-E Frequency [Auto]
FSB Strap to North Bridge [Auto]
[COLOR=RED]DRAM Frequency [DDR2 - xxxx] <-- ggf. Ramfrequenz einstellen (z.B. bei DDR 1066er RAM)[/COLOR]
DRAM CLK Skew on Channel A1 [Auto]
DRAM CLK Skew on Channel A2 [Auto]
DRAM CLK Skew on Channel B1 [Auto]
DRAM CLK Skew on Channel B2 [Auto]

[COLOR=RED]DRAM Timing Control [Manual] <-- auf Manuell stellen um die Ramtimings nach Herstellerangaben einzustellen[/COLOR]
 1st Information : X-X-X-XX-X-XX-X-X
   [COLOR=RED]CAS# Latency [] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# to CAS# Delay [] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# Precharge [] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# Activate to Precharge [] <-- siehe Herstellerangaben des Rams[/COLOR]
   RAS# to RAS# Delay [Auto]
   Row Refresh Cycle Time [Auto]
   Write Recovery Time [Auto]
   Read to Precharge Time [Auto]

 2nd Information : X-X-X-X-X-X-X
   READ to WRITE Delay (S/D) [Auto]
   Write to Read Delay (S) [Auto]
   WRITE to READ Delay (D) [Auto]
   READ to READ Delay (S) [Auto]
   READ to READ Delay (D) [Auto]
   WRITE to WRITE Delay (S) [Auto]
   WRITE to WRITE Delay (D) [Auto]

 3rd Information : XX-X-X-X-X
   WRITE to PRE Delay [Auto]
   READ to PRE Delay [Auto]
   PRE to PRE Delay [Auto]
   ALL PRE to ACT Delay [Auto]
   ALL PRE to REF Delay [Auto]

[COLOR=RED]DRAM Static Read Control [Disabled] *[/COLOR]
[COLOR=RED]DRAM Read Training [Disabled] *[/COLOR]
[COLOR=RED]MEM. OC Charger [Enabled] *[/COLOR]
[COLOR=ORANGE]AI Clock Twister [] *[/COLOR]
[COLOR=RED]AI Transaction Booster [Manual] *[/COLOR]
 [COLOR=RED]Common Performance Level [] *[/COLOR]
   Pull-In of CHA PH1 [Disabled]
   Pull-In of CHA PH2 [Disabled]
   Pull-In of CHA PH3 [Disabled]
   Pull-In of CHA PH4 [Disabled]
   Pull-In of CHB PH1 [Disabled]
   Pull-In of CHB PH2 [Disabled]
   Pull-In of CHB PH3 [Disabled]
   Pull-In of CHB PH4 [Disabled]

******** Please key in numbers directly! ********
CPU Voltage [Auto]
CPU GTL Voltage Reference (0/2) [Auto]
CPU GTL Voltage Reference (1/3) [Auto]
CPU PLL Voltage [Auto]
FSB Termination Voltage [Auto]
[COLOR=RED]DRAM Voltage [] <-- Herstellerangabe - 0,08[/COLOR]
NB Voltage [Auto]
NB GTL Reference [Auto]
SBridge Voltage [Auto]
PCIE SATA Voltage [Auto]
************************
[COLOR=RED]Load Line Calibration [Disabled] *[/COLOR]
[COLOR=RED]CPU Spread Spectrum [Disabled] *[/COLOR]
[COLOR=RED]PCIE Spread Spectrum [Disabled] *[/COLOR]
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
CPU Margin Enhancement [Optimized]


[B].:Advanced - CPU Configuration:.[/B]

CPU Ratio Setting [Auto]
C1E Suppport [Enabled]
Max CPUID Value Limit [Disabled]
[COLOR=RED]Intel (R)  Virtualization Tech [Enabled] *[/COLOR]
CPU TM Function [Enabled]
Execute Disable Bit [Enabled]
Intel (R)  SpeedStep (TM)  Tech [Enabled]
Intel (R)  C-STATE Tech [Enabled]


  • Overclocking Template:
Code:
[B].:AI Tweaker:.[/B]

[COLOR=RED]AI Overclock Tuner [Manual] <-- um FSB einstellen zu können[/COLOR]
[COLOR=ORANGE]CPU Ratio Setting [] <-- eventuell Multi senken, damit ein höherer FSB erreicht werden kann[/COLOR]
[COLOR=RED]FSB Frequency [] <-- FSB hier einstellen[/COLOR]
[COLOR=RED]PCI-E Frequency [100][/COLOR]
[COLOR=RED]FSB Strap to North Bridge [] *[/COLOR]
[COLOR=RED]DRAM Frequency [DDR2 - xxxx] <-- Ramfrequenz einstellen[/COLOR]
DRAM CLK Skew on Channel A1 [Auto]
DRAM CLK Skew on Channel A2 [Auto]
DRAM CLK Skew on Channel B1 [Auto]
DRAM CLK Skew on Channel B2 [Auto]

[COLOR=RED]DRAM Timing Control [Manual] <-- auf Manuell stellen um die Ramtimings nach Herstellerangaben einzustellen[/COLOR]
 1st Information : X-X-X-XX-X-XX-X-X
   [COLOR=RED]CAS# Latency [Auto] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# to CAS# Delay [Auto] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# Precharge [Auto] <-- siehe Herstellerangaben des Rams[/COLOR]
   [COLOR=RED]DRAM RAS# Activate to Precharge [Auto] <-- siehe Herstellerangaben des Rams[/COLOR]
   RAS# to RAS# Delay [Auto]
   Row Refresh Cycle Time [Auto]
   Write Recovery Time [Auto]
   Read to Precharge Time [Auto]

 2nd Information : X-X-X-X-X-X-X
   READ to WRITE Delay (S/D) [Auto]
   Write to Read Delay (S) [Auto]
   WRITE to READ Delay (D) [Auto]
   READ to READ Delay (S) [Auto]
   READ to READ Delay (D) [Auto]
   WRITE to WRITE Delay (S) [Auto]
   WRITE to WRITE Delay (D) [Auto]

 3rd Information : XX-X-X-X-X
   WRITE to PRE Delay [Auto]
   READ to PRE Delay [Auto]
   PRE to PRE Delay [Auto]
   ALL PRE to ACT Delay [Auto]
   ALL PRE to REF Delay [Auto]

[COLOR=RED]DRAM Static Read Control [Disabled] *[/COLOR]
[COLOR=RED]DRAM Read Training [Disabled] *[/COLOR]
[COLOR=RED]MEM. OC Charger [Enabled] *[/COLOR]
[COLOR=RED]AI Clock Twister [] *[/COLOR]
[COLOR=RED]AI Transaction Booster [Manual] *[/COLOR]
 [COLOR=RED]Common Performance Level [] *[/COLOR]
   Pull-In of CHA PH1 [Disabled]
   Pull-In of CHA PH2 [Disabled]
   Pull-In of CHA PH3 [Disabled]
   Pull-In of CHA PH4 [Disabled]
   Pull-In of CHB PH1 [Disabled]
   Pull-In of CHB PH2 [Disabled]
   Pull-In of CHB PH3 [Disabled]
   Pull-In of CHB PH4 [Disabled]

******** Please key in numbers directly! ********
[COLOR=RED]CPU Voltage [] <-- VID (per CoreTemp auslesen) oder benötigten Vcore einstellen[/COLOR]
[COLOR=ORANGE]CPU GTL Voltage Reference (0/2) [] <-- Kann eingestellt werden um den Vcore zu senken Anleitung: http://www.hardwareluxx.de/community/showthread.php?t=533571[/COLOR]
[COLOR=ORANGE]CPU GTL Voltage Reference (1/3) [] <-- siehe ^[/COLOR]
[COLOR=RED]CPU PLL Voltage [] <-- Für Bios <13xx auf >=1.52 stellen, weil das Board auf dem kleinsten Wert overvoltet! Für Bios >13xx overvoltet das Board nicht mehr auf dem kleinsten Wert --> >=1.50 !NIE höher als 1.56! muss nur selten/bei hohem OC erhöht werden[/COLOR]
[COLOR=RED]FSB Termination Voltage [] <-- overvoltet siehe PLL, muss an FSB und CPU OC angepasst werden, beinflusst die GTL's[/COLOR]
[COLOR=RED]DRAM Voltage [] <-- Herstellerangabe - 0,08[/COLOR]
[COLOR=RED]NB Voltage [] <-- overvoltet siehe PLL, muss an FSB und PL angepasst werden[/COLOR]
[COLOR=ORANGE]NB GTL Reference []  <-- Kann eingestellt werden um Vnb zu senken / mehr Stabilität zu erreichen Anleitung: http://www.hardwareluxx.de/community/showthread.php?t=533571[/COLOR]
[COLOR=RED]SBridge Voltage [1.10] <-- kleinsten Wert einstellen (1.10) muss nicht erhöht werden[/COLOR]
[COLOR=RED]PCIE SATA Voltage [1.50] <-- kleinsten Wert einstellen (1.50) muss nicht erhöht werden[/COLOR]
************************
[COLOR=RED]Load Line Calibration [Disabled] *[/COLOR]
[COLOR=RED]CPU Spread Spectrum [Disabled] *[/COLOR]
[COLOR=RED]PCIE Spread Spectrum [Disabled] *[/COLOR]
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
[COLOR=ORANGE]CPU Margin Enhancement [Optimized] *[/COLOR]


[B].:Advanced - CPU Configuration:.[/B]

CPU Ratio Setting [Auto]
C1E Suppport [Enabled]
Max CPUID Value Limit [Disabled]
[COLOR=RED]Intel (R)  Virtualization Tech [Enabled] *[/COLOR]
CPU TM Function [Enabled]
Execute Disable Bit [Enabled]



No3.1
3.1 BIOS

Flashen auf eigene Gefahr!

P5Q:
  • 1406
    1. Enhance CPU compatibility with certain Yorkfield C1 stepping CPUs.
    2. Enhance the compatibility of certain memory.
  • 1501
    1. Fixed Fan speed decreases after waking from S3 sleep mode.
    2. Enhance the compatibility with kingston KVR800D2N6/2G DDR2 800MHz 2G memory.
  • 1611
    1. Fix chassis fan mode can't be saved after resume from S3.
  • 2002
    Update Express Gate to v1.4.4.1
  • 2102
    Update Express Gate to v1.4.6.2

P5Q Pro:
  • 1406
    1. Enhance CPU compatibility with certain Yorkfield C1 stepping CPUs.
    2. Enhance the compatibility of certain memory.
  • 1501
    1. Fixed Fan speed decreases after waking from S3 sleep mode.
    2. Enhance the compatibility with kingston KVR800D2N6/2G DDR2 800MHz 2G memory.
  • 1611
    1. Fix chassis fan mode can't be saved after resume from S3.
    2. Fix display priority is not correct when plugs two PCIE VGA cards.
  • 1613
    Fixed if plug 8G memory and set "Memory Remap" as disable in BIOS, it cannot enter 64bit OS.
  • 2002
    Update Express Gate to v1.4.4.1
  • 2102
    update Express Gate to v1.4.6.2

P5Q-E:
  • 1406
    Enhance CPU compatibility with certain Yorkfield C1 stepping CPUs.
  • 1703
    1. Fix chassis fan mode can't be saved after resume from S3.
    2. Fix display priority is not correct when plugs two PCIE VGA cards.
    3. Enhance the compatibility with certain memory.
  • 1901
    Fix the compatible problem with Promise SuperTrak EX8350 RAID card.
  • 2001
    Fix system may get unstable under the "power saving mode" of EPU. It only happens to certain CPUs.
  • 2101
    Update ExpressGate to V1.4.6.2


No3.2
3.2 Mod-BIOS

Ein User namens Ket veröffentlicht seit längerem im xtremesystems.org Forum gemoddete BIOS'e.
Vorteile:
  • höherer FSB erreichbar
  • besseres CPU OC
  • bessere Speicherkompatibilität
  • bessere CPU Unterstützung
  • bessere Stabilität
  • funktionierende Pull-ins
  • bessere Spannungsregulierung



No3.3
3.3 BIOS downgrade

Da sich das downgraden des BIOS oft als schwierig gestaltet, da die neuen ASUS Tools kein downgrade zulassen hier 3 Möglichkeiten trotzdem downzugraden.


  • ASUS Update Tool
    Muss Version 6.10.02 sein. Diese gibt es hier: RapidShare: 1-CLICK Web hosting - Easy Filehosting
    1. Nun geht man auf Options-->Next-->Häkchen bei >BIOS Downgradable setzen
    2. Wieder Next-->Update BIOS from a file-->Next Datei auswählen und los gehts

  • AFUDOS
    Muss Version 2.11 sein. Diese gibt es hier: RapidShare: 1-CLICK Web hosting - Easy Filehosting
    1. Nun macht man sich eine bootfähige Diskette, CD oder einen bootfähigen USB-Stick(Anleitung HIER).
    2. AFUDOS und BIOS File aufs Medium kopieren.
    3. Im BIOS Diskette bzw. CD bzw. USB als erstes Bootdevice setzen.
    4. Davon starten
    5. AFUDOS.EXE /iXXXXXX.ROM /PBNC /N
    **XXXXXX = BIOS Datei Name**



thorsar's Fazit:

Also beim Pro sollte man sicherlich noch etwas an der Kühlung der NB unternehmen.
Mit 44° an der NB und 45° an den ungekühlten Phasen bei 21,2° Raumtemp ist sicherlich noch etwas Optimierungspotential vorhanden, durch z.B. viel höhere Lamellen Richtung ext Anschlüsse.

Ansonsten ich sage nur so viel MSI Neo2 FR nach vielem hin und her meinen E8400 @ 4GHZ mit 1,224 Volt.
Im ASUS alles auf Auto CPU rein 4 GHZ und Prime Stabele.

Zuletzt bearbeitet:
Klar...momentan nutze ich meinen alten CRT, mit dem bekam ich direkt ein Bild.

Den TFT (Benq FP91G X) habe ich natürlich gleich an einem anderen Rechner getestet -> Power LED leuchtet grün, aber kein Bild mehr.
Intern sieht alles gut sein, keine verbrannten Bauteile o.ä.

Sch**ß Tag heute :rolleyes:

moin,

leuchte mal mit der taschenlampe auf das display. wenn da was zu sehen ist, ist die hintergrundbeleuchtung defekt. auf der platine mit dem transverter(hochspannung für die röhren) sind grössere transistoren verbaut. die mal durchmessen.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
So übertakten haut jetzt hin bei mir, der integrierte Grafikchip war das Problem. Mit einer Grafikkarte habe ich jetzt keine Bildfehler mehr.

Evt. eine doofe frage aber kann mir jemand sagen wie breit ein CPU Kühler auf einem Pro max. sein darf OHNE das der Kühlkörper über das Board hinaus ragt?
In meinem Lian Li hab ich echt keinen mm Platz bis zum Trennboden (BTX) und mein kleine Turbine macht mich wahne :fire:

MfG Chris

Kiste ist Instabil! ABER WARUM?

Hi Leute,

wie ihr seht bin ich noch neu in dem Forum.
Aber zum Thema.

Ich hab mir nen neuen Q9650 (hier im Forum über nen Freund) gekauft und gestern eingebaut.(Vorher war ein E8400 drin.)

Mein System:

MB: ASUS P5Q Pro (BIOS 1104, ich weiß, das ist ALT, hat aber wie ich glaube nix mit dem Problem zu tun)
RAM: 2x 2GB OCZ Reaper OCZ2RPR10662G
HDD: ST3500418AS Seagate Barracuda 500GB
Grafik: MSI GeForce GTX 470
OS: Win 7 Prof. 64Bit
Netzteil: OCZ ModXStream Pro 600W
Rest siehe "Systeminfo"

BIOS:
Alles so wie auf Seite 1 dieses Threads im "Overclocking Template:" beschrieben

Außerdem hab ich folgendes eingestellt:

CPU Multi: 6x (der müsste mit Vcore=1,275 stabil sein, ich will erst mal FSB und RAM stabil bekommen)
FSB: 420
Strap: 333
Ram:1009 (5-5-5-15 Rest auf auto)
AI Clock Twister = Lighter
Common Performance Level = 11

Vcore = 1,275 (ist gedacht für nen Multi von 9,0x)
GTL = Auto (das ist denk ich 0,67)
PLL = 1,56
FSB Termination Voltage = 1,12
VRam = 2,2 (bisl hoch, oder? Hängt aber VOLL im Luftstrom vom CPU und einem Gehäuselüfter, der Luft von vorn nach hinten durchs Gehäuse bläst) ist nicht mal Handwarm
Vnb = 1,12

Problem:

Mit den Einstellungen läuft er im Small seit 3h stabil (sagt noch nicht viel aus, wenn das aber nicht stabil läuft, fress ich nen Besen).
LinX bricht aber nach 5m40sek ab und auch Large macht nach ein paar Min nen Fehler. D.h. mein RAM und/oder FSB ist noch nicht stabil, oder?

Ich weiß jetzt nur nicht was ich am besten bei Vnb, FSB Term. und GTL noch besser einstellen soll. (Mir fehlt die Erfahrung)

Kann mir da einer ein paar gute Tipps geben?
Vielen Dank

Gruß Robert

PS: Wenn ich was vergessen hab. Sry. Bitte sagen.

Zuletzt bearbeitet:
Also ein aktuelles Bios kann eigentlich nie schaden, vorallem da diese Version wirklich alt ist, aber nun gut.

Warum hast du denn 6x420 im Bios eingestellt? Das ergibt 2,52 Ghz, oder ist der 6er Multi nur aktiv wegen der Energiesparfunktion? Wenn ja, dann wären das beim 9er Multi beachtliche 3,78 Ghz, wo ich mir dann die nächste Frage stelle, warum du den gleich so "hart" übertaktet hast. Selbst wenn der Vorbesitzer mit diesen Settings damit einen stabilen Betrieb hatte, muss das auf deinem Board nicht genauso sein.

Bei den Spannungen stimmt auch etwas nicht. Bei der CPUPLL solltest du ganz vorsichtig sein, besonders bei den 45nm CPUs. Da würde ich erstmal 1,50 oder 1,52 einstellen. FSB Termination ist schon ein bisschen wenig, sodass ich da erstmal auf 1,2 erhöhen und dann weitersehen würde. Die RAM-Spannung ist ok, die Vnb ist dagegen auch wenig, finde ich. Auch da würde ich testweise mal 1,2 anlegen.

Generell würde ich aber zuerst mal die default settings laden und dann immer nach und nach testen. Welche VID weist die CPU denn auf?

Zuletzt bearbeitet:
erst mal Danke für die super schnelle Antwort!!!

Den 6x Multi hab ich deshalb fest eingestellt, weil ich erst mal den FSB und den RAM stabil bekommen wollte. Der soll, wenn alles läuft auf 9x bzw im Idel auf 6x sein.
Wie gesagt vorher waren dies Werte mit meinem alten Prozessor so eingestellt, und der lief auch stabil. Erst in letzter Zeit (Seit ich StarCraft II zocke) kam es öfter zu Bildschirmfreezes (ka wie da die Mehrzahl ist :d), dann hab ich FSB auf Auto gestellt und es lief besser aber immer noch ab und zu Freezes. ABER ERST SEIT SC II. Vorher hab ich nie Probleme gehabt.
Kann es sein, dass ein System nach einiger Zeit instabil wird, obwohl es Monate lang stabil war? Oder war es dann schon die ganz Zeit nicht ganz stabil und ich habs nur nicht gemerkt?
Hatte aber alle Prime95 Tests damals min. 12h teilweise länger laufen lassen, und da war nix.

Bei den Spannungen stimmt auch etwas nicht. Bei der CPUPLL solltest du ganz vorsichtig sein, besonders bei den 45nm CPUs. Da würde erstmal auf 1,50 oder 1,52 einstellen. FSB Termination ist schon ein bisschen wenig, sodass ich da erstmal auf 1,2 erhöhen und dann weitersehen würde. Die RAM-Spannung ist ok, die Vnb ist dagegen auch wenig, finde ich. Auch da würde ich testweise mal 1,2 anlegen.

OK!
PLL = 1,50 ; FSB Term. = 1,2 ; Vnb = 1,2

Bios update hab ich bis jetzt nicht gemacht, weil ichs noch NIE gemacht hab und nen bisl Bammel davor hab. :d

Wo liest man die VID am besten aus?

Nachtrag: Win Freez nach ein paar Minuten...

Zuletzt bearbeitet:
Den 6x Multi hab ich deshalb fest eingestellt, weil ich erst mal den FSB und den RAM stabil bekommen wollte. Der soll, wenn alles läuft auf 9x bzw im Idel auf 6x sein.

Ok, so sollte man es dann auch machen. Obwohl ich bei so einer Übertaktung die Energiesparfunktion deaktivieren würde. Es sind schon einige Probleme damit aufgetreten, aber das musst du dann eben testen.

Wie gesagt vorher waren dies Werte mit meinem alten Prozessor so eingestellt, und der lief auch stabil.

Genau da haben wir das Problem. Jede CPU reagiert anders und die Chance, dass die neue CPU mit den selben Settings stabil läuft, ist sehr gering.


Kann es sein, dass ein System nach einiger Zeit instabil wird, obwohl es Monate lang stabil war? Oder war es dann schon die ganz Zeit nicht ganz stabil und ich habs nur nicht gemerkt?
Hatte aber alle Prime95 Tests damals min. 12h teilweise länger laufen lassen, und da war nix.

Eigentlich nicht. Wenn man die Kiste erstmal stabil hat, dann bleibt sie in der Regel auch so. Wenn du vorher auch schon Freezes hattest, dann haben die Settings oder etwas anderes nicht gestimmt. Es kann nicht schaden, wenn du erstmal die default Settings lädst und dann von neu anfängst mit der Übertaktung, da sich eben jede CPU anders verhält.


Bios update hab ich bis jetzt nicht gemacht, weil ichs noch NIE gemacht hab und nen bisl Bammel davor hab. :d

Das ist bei dem Board sehr einfach. Du brauchst einen USB-Stick, der mit FAT32 formatiert ist. Dann packst du die neue Bios-Datei auf den Stick und startest den Rechner neu. Dann startest du das EZ-Flashtool und wählst den Stick aus. Der Rest geht von selbst und dauert nur 1 Minute.

Zuletzt bearbeitet:
@Lycus

Ich kam damals mit dem PRO und meinen Q9650 nicht über 405 FSB.

Meine Einstellungen waren.

FSB 405
CPU PLL Voltage [1,52]
FSB Termination Voltage [1,28]
DRAM Voltage [2,00]
NB Voltage [1,34]

vllt. hilft es dir einwenig.

mfg

Gut...
D.h.
FSB auf 333 !? Multi auf 6x lassen?(ich will den jetzt ja noch nicht stressen!)
Strap auch auf 333 lassen? DRAM Freq. auf 800 oder 1066? (wenn ich mit dem FSB hoch gehe, wird ja aus der 800 dann meine gewünschte Geschw.)

Spannungen erst mal jetzt so lassen?

EDIT: thx @ Sunnyman

Zuletzt bearbeitet:
stell mal folgendes ein.

AI Overclock Tuner [Manual]
CPU Ratio Setting [9]
FSB Frequency [400]
FSB Strap to North Bridge [333]
DRAM Frequency [800]

CPU Voltage [musst mit Prime Small das ausloten]
CPU PLL Voltage [1,52]
FSB Termination Voltage [1,30]
DRAM Voltage [2]
NB Voltage [1,30]
NB GTL Reference [Auto]
SBridge Voltage [wie auf der ersten Seite]
PCIE SATA Voltage [wie auf der ersten Seite]
************************
Load Line Calibration [Deakt.]
CPU Spread Spectrum [Deakt.]
PCIE Spread Spectrum [Deakt.]
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
CPU Margin Enhancement [Perf. Mode]

und dann Testen.

Wenn Stabil kannst einzeln die NB und VTT Spannung senken.

Edith
Hoffe du hast eine gute Kühlung.

Zuletzt bearbeitet:
Ja hab ich (denk ich :d) AC Freezer Pro 7 und 2 Gehäuselüfter, die von vorn nach hinten durchblasen und somit den CPU-Lüfterstrom "unterstützen" und dem RAM Luft zufächeln ^.^

Wie kann man denn noch ausstellen, dass er im Idel auf Multi 6x runtergeht.
Denn wenn die Vcore die selbe bleibt ist das ja auch sinnlos?

AI Overclock Tuner [Manual]
CPU Ratio Setting [9]
FSB Frequency [400]
FSB Strap to North Bridge [333]
DRAM Frequency [800]

Die [DRAM Frequency 800] wird ja, wenn ich FSB auf 400 stelle zur 961MHz.
Also dann 961 MHz lass, oder auch ne Stufe runter?

Ja hab ich (denk ich :d) AC Freezer Pro 7 und 2 Gehäuselüfter, die von vorn nach hinten durchblasen und somit den CPU-Lüfterstrom "unterstützen" und dem RAM Luft zufächeln ^.^

Wie kann man denn noch ausstellen, dass er im Idel auf Multi 6x runtergeht.
Denn wenn die Vcore die selbe bleibt ist das ja auch sinnlos?

mir kommt vor dies:
CPU TM Function [Deakt.]



Die [DRAM Frequency 800] wird ja, wenn ich FSB auf 400 stelle zur 961MHz.
Also dann 961 MHz lass, oder auch ne Stufe runter?

kannst lassen

und wie sieht es bisher aus??

mfg

Also ich hab nen Bios Flash gemacht auf die neuste Version. Hat erst nicht funktioniert, weil der Name der Datei zu lang war. Darf max. 8 Zeichen lang sein, Dateiname war aber 20 Zeichen lang.
Einstellungen laufen besser als alles andere bis jetzt. D.h. bist jetzt keine Fehler und Linx ist 25 mal durchgelaufen.
Prime small 20Min. Ohne Fehler
Prime large 20Min. Ohne Fehler

Jetzt stell ich gerade die Bioseinstellungen wieder alle so ein, wie sie vor dem Flashen waren.

Weißt evtl. welche Einstellung das war, dass man am Anfang nicht das ASUS Bild sieht, sondern die Einstellungen (CPU-Takt, RAM-Takt, Laufwerke...)

Weißt evtl. welche Einstellung das war, dass man am Anfang nicht das ASUS Bild sieht, sondern die Einstellungen (CPU-Takt, RAM-Takt, Laufwerke...)

Das nannte sich glaube ich "Asus Fullscreen Logo". Musste mal im Bios schauen. Irgendwo steht das da.

Gut schau ich gleich mal, wenn ich wieder neu starte.
Ich lass jetzt mit dem neuen Bios nochmal Linx 25mal laufen. Hoffe ich hab im Bios jetzt nix wichtiges vergessen umzustellen.
Wenn das klapp is heut Nacht PrimeTime. :d

Vorher zock ich aber einfach noch nen paar Runden StarCraft II. Das war ja wie oben schon gesagt, ein ganz guter Indikator, ob was falsch läuft.
Wenn Prime dann mal ein bisl länger gelaufen ist, oder ich wieder nen Fehler hab meld ich mich nochmal.

also hier mal eine kleine Info vom momentanen Stand der Dinge:

Gestern Abend ist mir nach ca 2h StarCraft II wieder der Grafikkartentreiber abgestürzt. Diesmal hat er sich aber wieder gefangen und hat den Grafiktreiber erneut gestartet und das Infofeld im System Tray angezeigt. Sonst ist er bei diesem Fehler eingefroren. JA, der neueste nvidia Treiber ist drauf. Kann was mit den Einstellungen zu tun haben, muss aber nicht. Mal sehn was Prime sagt, denn LinX ist 2 mal mit 25 Durchläufen Fehlerfrei gelaufen.

Zu Prime:

Small läuft seit 11h ohne Fehler...



Edit folgt, wenn ich weiter bin mit Prime. Will jeden Test 24h laufen lassen.

Gruß Robert

Der Small FFTs Run ist hauptsächlich für die Auslotung der VCore sinnvoll. Um die ganze Kiste zu prüfen, würde ich einen Custom Run (+ run FFTs in-place) starten und das ganze dann für einen längeren Zeitraum laufen lassen.

24 Std Prime-Small bringt nix. Schau dir bitte mal das oc how-to an. Längere Runs sind nur bei Large erforderlich. Am Schluss immer ein kompletter custom-Run (ca 9 h) wie beschrieben und dann ist gut. Wenn du dann noch Probleme hast liegt es zu 99,9 % nicht an den Einstellungen sondern windoof etc...


Sent from my iPhone using Hardwareluxx

Zuletzt bearbeitet:
Ich habe auch ein Asus P5Q und schaffe mit meinem Q9400 die 3,2Ghz (8x400) nur stabil, wenn ich die NB Voltage auf 1,4v erhöhe, aber da die meisten unter 1,3v benötigen, frage ich mich warum meine NB so viel Spannung braucht.

Mit diesen Settings laufen Memtest und Prime Small ohne Fehler, aber Prime Large meldet Fehler.

.:AI Tweaker:.

AI Overclock Tuner [Manual]
CPU Ratio Setting [8]
FSB Frequency [400]
PCI-E Frequency [100]
FSB Strap to North Bridge [333]
DRAM Frequency [801]
DRAM CLK Skew on Channel A1 [Auto]
DRAM CLK Skew on Channel A2 [Auto]
DRAM CLK Skew on Channel B1 [Auto]
DRAM CLK Skew on Channel B2 [Auto]

DRAM Timing Control [Auto]
1st Information : X-X-X-XX-X-XX-X-X
CAS# Latency [5]
DRAM RAS# to CAS# Delay [5]
DRAM RAS# Precharge [5]
DRAM RAS# Activate to Precharge [15]
RAS# to RAS# Delay [Auto]
Row Refresh Cycle Time [Auto]
Write Recovery Time [Auto]
Read to Precharge Time [Auto]

2nd Information : X-X-X-X-X-X-X
READ to WRITE Delay (S/D) [Auto]
Write to Read Delay (S) [Auto]
WRITE to READ Delay (D) [Auto]
READ to READ Delay (S) [Auto]
READ to READ Delay (D) [Auto]
WRITE to WRITE Delay (S) [Auto]
WRITE to WRITE Delay (D) [Auto]

3rd Information : XX-X-X-X-X
WRITE to PRE Delay [Auto]
READ to PRE Delay [Auto]
PRE to PRE Delay [Auto]
ALL PRE to ACT Delay [Auto]
ALL PRE to REF Delay [Auto]

DRAM Static Read Control [Disabled]
DRAM Read Training [Disabled]
MEM. OC Charger [Enabled]
AI Clock Twister [Lighter]
AI Transaction Booster [Manual]
Common Performance Level [10]
Pull-In of CHA PH1 [Disabled]
Pull-In of CHA PH2 [Disabled]
Pull-In of CHA PH3 [Disabled]
Pull-In of CHA PH4 [Disabled]
Pull-In of CHB PH1 [Disabled]
Pull-In of CHB PH2 [Disabled]
Pull-In of CHB PH3 [Disabled]
Pull-In of CHB PH4 [Disabled]

******** Please key in numbers directly! ********
CPU Voltage [1,15]
CPU GTL Voltage Reference (0/2) [Auto] --> Nur eine Option mit 0,65x; 0,63x und 0,61x vorhanden
CPU GTL Voltage Reference (1/3) [Auto] --> siehe oben
CPU PLL Voltage [Auto] --> siehe oben
FSB Termination Voltage [1,2]
DRAM Voltage [2,02]
NB Voltage [1,26]
NB GTL Reference [Auto] --> nicht vorhanden?!
SBridge Voltage [1,1]
PCIE SATA Voltage [1,5]
************************
Load Line Calibration [Disabled]
CPU Spread Spectrum [Auto]
PCIE Spread Spectrum [Auto]
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
CPU Margin Enhancement [Optimized]


.:Advanced - CPU Configuration:.

CPU Ratio Setting [Auto]
C1E Suppport [Enabled]
Max CPUID Value Limit [Disabled]
Intel (R) Virtualization Tech [Disabled]
CPU TM Function [Enabled]
Execute Disable Bit [Enabled]
Intel (R) SpeedStep (TM) Tech [Enabled]
Intel (R) C-STATE Tech [Enabled]

Wenn die NB Spannung auf 1,4v erhöht wird, läuft Prime Large über 1,5h ohne Probleme, aber unter 1,4v gibt es Fehlermeldungen. :grrr:

Hat jemand eine Idee was man noch verändern/verbessern kann?
Bin für jeden Tipp dankbar :)

Ich habe auch ein Asus P5Q und schaffe mit meinem Q9400 die 3,2Ghz (8x400) nur stabil, wenn ich die NB Voltage auf 1,4v erhöhe, aber da die meisten unter 1,3v benötigen, frage ich mich warum meine NB so viel Spannung braucht.

Mit diesen Settings laufen Memtest und Prime Small ohne Fehler, aber Prime Large meldet Fehler.

.:AI Tweaker:.

AI Overclock Tuner [Manual]
CPU Ratio Setting [8]
FSB Frequency [400]
PCI-E Frequency [100]
FSB Strap to North Bridge [333]
DRAM Frequency [801]
DRAM CLK Skew on Channel A1 [Auto]
DRAM CLK Skew on Channel A2 [Auto]
DRAM CLK Skew on Channel B1 [Auto]
DRAM CLK Skew on Channel B2 [Auto]

DRAM Timing Control [Auto]
1st Information : X-X-X-XX-X-XX-X-X
CAS# Latency [5]
DRAM RAS# to CAS# Delay [5]
DRAM RAS# Precharge [5]
DRAM RAS# Activate to Precharge [15]
RAS# to RAS# Delay [Auto]
Row Refresh Cycle Time [Auto]
Write Recovery Time [Auto]
Read to Precharge Time [Auto]

2nd Information : X-X-X-X-X-X-X
READ to WRITE Delay (S/D) [Auto]
Write to Read Delay (S) [Auto]
WRITE to READ Delay (D) [Auto]
READ to READ Delay (S) [Auto]
READ to READ Delay (D) [Auto]
WRITE to WRITE Delay (S) [Auto]
WRITE to WRITE Delay (D) [Auto]

3rd Information : XX-X-X-X-X
WRITE to PRE Delay [Auto]
READ to PRE Delay [Auto]
PRE to PRE Delay [Auto]
ALL PRE to ACT Delay [Auto]
ALL PRE to REF Delay [Auto]

DRAM Static Read Control [Disabled]
DRAM Read Training [Disabled]
MEM. OC Charger [Enabled]
AI Clock Twister [Lighter]
AI Transaction Booster [Manual]
Common Performance Level [10] für test mal auf 13
Pull-In of CHA PH1 [Disabled]
Pull-In of CHA PH2 [Disabled]
Pull-In of CHA PH3 [Disabled]
Pull-In of CHA PH4 [Disabled]
Pull-In of CHB PH1 [Disabled]
Pull-In of CHB PH2 [Disabled]
Pull-In of CHB PH3 [Disabled]
Pull-In of CHB PH4 [Disabled]

******** Please key in numbers directly! ********
CPU Voltage [1,15] 1,20 kannst später noch senken
CPU GTL Voltage Reference (0/2) [Auto] --> Nur eine Option mit 0,65x; 0,63x und 0,61x vorhanden kannst auf auto lassen
CPU GTL Voltage Reference (1/3) [Auto] --> siehe oben
CPU PLL Voltage [Auto] --> siehe oben 1,52
FSB Termination Voltage [1,2]
DRAM Voltage [2,02]
NB Voltage [1,26]
NB GTL Reference [Auto] --> nicht vorhanden?!
SBridge Voltage [1,1]
PCIE SATA Voltage [1,5]
************************
Load Line Calibration [Disabled]
CPU Spread Spectrum [Auto] disabled
PCIE Spread Spectrum [Auto] disabled
CPU Clock Skew [Auto]
NB Clock Skew [Auto]
CPU Margin Enhancement [Optimized] mal auf Perf. Mode


.:Advanced - CPU Configuration:.

CPU Ratio Setting [Auto]
C1E Suppport [Enabled]
Max CPUID Value Limit [Disabled]
Intel (R) Virtualization Tech [Disabled]
CPU TM Function [Enabled]
Execute Disable Bit [Enabled]
Intel (R) SpeedStep (TM) Tech [Enabled]
Intel (R) C-STATE Tech [Enabled]

Wenn die NB Spannung auf 1,4v erhöht wird, läuft Prime Large über 1,5h ohne Probleme, aber unter 1,4v gibt es Fehlermeldungen. :grrr:

Hat jemand eine Idee was man noch verändern/verbessern kann?
Bin für jeden Tipp dankbar :)

Test mal und gib Rückmeldung.

mfg

Hab alles so eingestellt, wie du geschrieben hast, aber trotzdem gibt es nach wenigen Sekunden Fehler im Prime Large Test. :fire:

Die Fehler sind aber immer nur beim 1. und 2.Kern, die anderen beiden laufen ohne Probleme :confused:

Hallo Tetro,

erhöh mal die V-Core auf 1,30, VNB auf 1,30, FSB Termination Voltage auch auf 1,30.
Wenn stabil, danach wieder einzeln senken.

Und wenn das oben nicht geht, dann bei CPU Margin Enhancement alle 3 Varianten probieren.

mfg

Leider hat keine von deinen Einstellungen Erfolg gebracht :shake:
Der 1. oder 2.Kern stürzt immer nach ein paar Minuten/Sekunden ab.
Im Anhang habe ich noch ein Bild von Prime95 mit CPU-Z, falls das helfen könnte mache ich auch noch Bilder vom Bios....

PS: Danke für die Hilfe :hail:

mfG


Anhänge

  • Prime95 Start.jpg
    Prime95 Start.jpg
    167,1 KB · Aufrufe: 54
  • Prime95 Error.jpg
    Prime95 Error.jpg
    188,9 KB · Aufrufe: 57
@Tetro

teste mal für ca. 30 bis 40 min nur Prime Small, damit wir sehen ob die V-Core überhaupt passt.

mfg

@Sunnyman

Prime Small --> läuft mit 1,2 V-Core ohne Error über 1,5h
Prime Large --> zeigt Error mit 1,3 V-Core, VNB und FSB Termination Voltage

Prime Large läuft anscheinend nur, wenn die VNB auf 1,4 oder höher liegt :kotz:

Wenn die 1,4VNB für´s das Board nicht schädlich sind? würde ich die Spannung so lassen und vielleicht noch höher takten, wenn mein Corsair Ram zurück kommt. :confused:
Die Spannung bleibt natürlich bei max 1,4v. :asthanos:

Falls die VNB zu hoch ist kann ich auch auf Standardtakt bleiben... :motz:

PS: Mein alter E2200 ging locker auf 3Ghz.

mfG

Ist es eigentlich normal, dass wenn ich im Bios Vcore=1,275 Volt einstelle, ich bei CPU-Z und auch bei Everest eine Vcore von 1,240(Idle) und sogar 1,192(mit Prime) angezeigt bekomme?

Was stimmt denn da jetzt? Hab keine Lust mir die CPU zu schrotten.

Gruß Robert

@ Lycus

CPU-Z und Everest stimmt und es ist normal.

@Tetro
Die P5Qs sind für Dualcores besser geeignet als für Quad Cores.

Ich hatte vor ca. 6 Monaten auch das P5Q Pro mit einen E8400 auf 4GHz (445FSB) laufen, danach bin ich auf den Q9650 umgestiegen und da bekam ich keine 405 FSP stabil.

Hab mir dann ein Maximus II geholt und jetzt hab ich wieder die 4 GHz.

Ob jetzt die 1,4 VNB schädlich ist kann ich auch nicht 100% sagen, aber im 1. Post steht das:

VNB ("NB Voltage") - 1,32V, mit aktiver Kühlung 1,4V

Ich würde es aber nicht machen.

mfg

@Sunnyman

Dann bleibe ich bei Normaltakt, der läuft nämlich mit allen Spannungen auf niedrigster Stufe :)

@Lycus

Bei mir sind im Bios 1,15 V-Core eingestellt und mit Prime95 zeigt mir CPU-Z nurnoch 1,08 V-Core, also sollte das normal sein und nicht schädlich.

Aber du könntest wirklich mal ein paar Fotos von den Bios Einstellungen posten vllt. ist doch was falsch.

Hast du schon mal mit FSB 380 oder 390 probiert??

mfg

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
