[Sammelthread] ASUS P8Z77-V / -PRO / -Deluxe / -Premium (Intel Z77)

- Sockel: LGA1155 - Chipsatz: Intel Z77 Sammelthread -


P8Z77 | Geizhals.at Deutschland

---

INHALTSVERZEICHNIS
==============

• 1.Inhaltsverzeichniss
• 3.UEFI-Einblicke (ehemals Bios)
• 6.kompatible CPU-Kühler
• 7.kompatibler RAM

---

1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77V




- Zusammenfassung Spezifikationen / Features -

-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.


Chipset:

Intel® Z77


Memory:

4 x DIMM, Max. 32GB, DDR3 2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).


Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB/DisplayPort ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Supports AMD Quad-GPU CrossFireX™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Expansion Slots:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 mode, black)
2 x PCIe 2.0 x1 *4
2 x PCI


Storage:

Intel® Z77 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
ASMedia® PCIe SATA controller : *6
2 x SATA 6Gb/s port(s), navy blue


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 b/g/n
Supports single band frequency 2.4GHz


Audio:

Realtek® ALC892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB Ports:

ASMedia® USB 3.0 controller : *7
2 x USB 3.0 port(s) (2 at back panel, blue)
Intel® Z77 chipset : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :
10 x USB 2.0 port(s) (2 at back panel, black, 8 at mid-board)


Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Special Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 12 Phase Power Design
(8 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x WLAN connector(s) for ASUS wireless module


Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
4 x USB 2.0 connector(s) support(s) additional 8 USB 2.0 port(s)
1 x TPM connector(s)
1 x COM port(s) connector(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
1 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Clear CMOS jumper(s)
1 x USB BIOS Flashback button(s)


Accessories:

User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)
2 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
1 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Manageability:

WfM 2.0, DMI 2.0, WOL by PME, PXE, WOR by PME


Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.
*9: Due to Intel® chipset limitation, P8Z77, P8H77 and P8B75 series motherboards do not support Windows® Vista operating system.


CPUs für P8Z77-V:

ASUS - Mainboards- ASUS P8Z77-V

---

1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V PRO




- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.


Chipset:

Intel® Z77


Memory:

4 x DIMM, Max. 32GB, DDR3 2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).


Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB/DisplayPort ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Supports AMD Quad-GPU CrossFireX™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Expansion Slots:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 mode, black)
2 x PCIe 2.0 x1 *4
2 x PCI


Storage:

Intel® Z77 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
ASMedia® PCIe SATA controller : *6
2 x SATA 6Gb/s port(s), navy blue


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 b/g/n
Supports single band frequency 2.4GHz


Audio:

Realtek® ALC892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB Ports:

ASMedia® USB 3.0 controller : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :
10 x USB 2.0 port(s) (2 at back panel, black, 8 at mid-board)


Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Special Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x WLAN connector(s) for ASUS wireless module


Internal I/O Ports:

2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin)
4 x USB 2.0 connector(s) support(s) additional 8 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s)
4 x Chassis Fan connector(s)
1 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Clear CMOS jumper(s)
1 x USB BIOS Flashback button(s)


Accessories:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s cable(s)
2 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
1 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Manageability:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )


Note:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.
*9: Due to Intel® chipset limitation, P8Z77, P8H77 and P8B75 series motherboards do not support Windows® Vista operating system.


CPUs für P8Z77-V Pro:

ASUS - Mainboards- ASUS P8Z77-V Pro

Tests (deutsch):

http://www.awardfabrik.de/mainboards/asus-p8z77-v-pro.html

---

1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V Deluxe





- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Unterstützt Intel® 22 nm-Prozessoren
Unterstützt die Intel® Turbo Boost-Technologie 2
Supports Intel® 32 nm CPU
* Die Unterstützung der Intel® Turbo Boost-Technologie 2.0 ist vom Prozessor-Typ abhängig.


Chipsatz:

Intel® Z77


Arbeitsspeicher:

4 x DIMM, Max. 32GB, DDR3 MHz Non-ECC, Un-buffered Memory
Dual Channel-Speicherarchitektur
Unterstützt Intel® Extreme Memory Profile (XMP)
* Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig.
* Eine Liste freigegebener Speichermodule finden Sie auf der Webseite ASUS oder im Benutzerhandbuch.


Grafik:

Integrierter Grafikprozessor
Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen
- Unterstützt HDMI mit einer max. Auflösung von 1920 x 1200 @ 60 Hz
- Unterstützt DisplayPort mit einer max. Auflösung von 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU-Unterstützung:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Erweiterungsschächte:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 Modus, schwarz)
4 x PCIe 2.0 x1 *4


Speichersystem:

Intel® Z77 chipset :
2 x SATA 6Gb/s-Schnittstellen, grau
4 x SATA 3Gb/s-Schnittstellen, blau
Unterstützen RAID 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
Marvell® PCIe 9128 controller :
2 x SATA 6Gb/s-Schnittstellen, navy blue
Unterstützen RAID 0, 1
ASMedia® PCIe SATA controller : *6
2 x eSATA 6Gb/s-Schnittstellen, red


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Realtek® 8111F, 1 x Gigabit LAN Controller(s)
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz


Bluetooth:

Bluetooth V4.0
Bluetooth V3.0+HS


Audio:

Realtek® ALC898 8-Kanal High Definition Audio CODEC
- Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- optischer S/PDIF-Ausgang an der Gehäuserückseite
- DTS Ultra PC II
- DTS Connect


USB-Schnittstellen:

ASMedia® USB 3.0 controller : *7
4 x USB 3.0 Schnittstellen (4 an der Gehäuserückseite, blau)
Intel® Z77 chipset : *7
4 x USB 3.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern)
Intel® Z77 chipset :
8 x USB 2.0 Schnittstellen (4 an der Gehäuserückseite, schwarz, 4 intern)


Übertaktung:

Sicherheit beim Übertakten :
- ASUS C.P.R.(CPU Parameter Recall)


Besondere Features:

ASUS Dual Intelligent Processors Technologie 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU-Taste

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 20 Phase Power Design
(16 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS (EZ-Modus) inkl. benutzerfreundlicher, grafischer Oberfläche
- ASUS SSD Caching
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Anschlüsse (Rückseite):

1 x DisplayPort
1 x HDMI
2 x eSATA 6Gb/s
2 x LAN (RJ45) Schnittstelle
6 x USB 3.0
4 x USB 2.0
1 x S/PDIF-Ausgang (optisch)
6 x Audio-Anschlüsse
1 x Bluetooth V4.0 connector(s) for ASUS Wi-Fi GO! card
1 x USB BIOS Flashback Button(s)


interne Anschlüsse:

1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)
2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen
4 x SATA 6Gb/s-Schnittstellen
4 x SATA 3Gb/s-Schnittstellen
1 x Prozessorlüfteranschluss
4 x Gehäuselüfteranschlüsse
1 x Optional Fan connector(s)
1 x S/PDIF-Ausgang
1 x 24-Pin EATX Netzanschluss
1 x 8-Pin ATX 12V Netzanschluss
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x MemOK!-Taste
1 x System panel(s)
1 x TPU-Taste
1 x EPU-Taste
1 x Clear BIOS-Taste
1 x Power-on button(s)
1 x Reset button(s)


Zubehör:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s-Kabel
4 x SATA 6Gb/s-Kabel
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
2 x Wi-Fi Ring Moving Antenna(s)


BIOS :

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Verwaltung:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support CD:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Formfaktor:

ATX Form Factor
12 " x 9.6 " ( 30.5 cm x 24.4 cm )


Anmerkung:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.


- CPU-Liste -
--------------

Grundsätzlich sind alle LGA1155 Sandy-Bridge CPUs kompatibel zum ASUS P8Z77-V Deluxe. Wer jedoch seinen Prozzi möglichst weit übertakten möchte,
der kommt an einem Modell mit dem Zusatz "K" im Namen nicht vorbei. Denn auschliesslich diese lassen einen höheren "Turbomulti" zu. Modelle ohne "K"
besitzen einen festen maximalen "Turbomulti" und sind daher für OC ungeeignet, da der Referenztakt nur von 100MHz auf maximal 105-110MHz
erhöht werden kann (kommt sonst zu Instabilitäten!).


CPUs für P8Z77-V Deluxe:

ASUS - Mainboards- ASUS P8Z77-V DELUXE

Tests (deutsch):

http://www.ocaholic.ch/xoops/html/modules/smartsection/item.php?itemid=733&sel_lang=german
http://www.hartware.net/review_1463.html

Bios History:

0801
0906
1015
1206
1401
1502
1504
1617
1709
1805
1908
2003
2104



1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V Premium


- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------

CPU:

Intel® Socket 1155 for 3[SUP]rd[/SUP]/2[SUP]nd[/SUP] Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.ChipsetIntel® Z77


Chipsatz:

Intel® Z77


Arbeitsspeicher:

4 x DIMM, Max. 32GB, DDR3 2800(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.


Thunderbold:
ThunderboltVGA output support
Data transfer rate up to 10 Gbps
Daisy-chain up to 6 Thunderbolt devices


Grafik:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DisplayPort/Thunderbolt ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
- Supports Thunderbolt with max. resolution 2560 x 1600 @ 60 Hz
Maximum shared memory of 1696 MB
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU-Unterstützung:

Supports NVIDIA® 4-Way SLI™ Technology
Supports AMD 4-Way CrossFireX Technology
Supports LucidLogix® Virtu™ MVP Technology *[SUP]1[/SUP]


Erweiterungsschächte:

4 x PCIe 3.0/2.0 x16 (dual x16 or x16, x8, x8 or quad x8) *[SUP]2[/SUP]
2 x PCIe 2.0 x1


Speichersystem:

Intel® Z77 chipset : 2 x SATA 6Gb/s port(s), gray
3 x SATA 3Gb/s port(s), blue
1 x mini-SATA 3Gb/s port(s) with onboard 32GB SSD, black
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *[SUP]3[/SUP]
Marvell® PCIe 9230 controller :
4 x SATA 6Gb/s port(s), navy blue
Support Raid 0, 1, 10
ASMedia® PCIe SATA controller : *[SUP]4[/SUP]2 x eSATA 6Gb/s port(s), red


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® 82583, 1 x Gigabit LAN Controller(s)
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz


Bluetooth:

Bluetooth V4.0
Bluetooth V3.0+HS


Audio:

Realtek® ALC898 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB-Schnittstellen:

ASMedia® USB 3.0 controller :
2 x USB 3.0 port(s) (2 at back panel, blue)
Intel® Z77 chipset : *[SUP]5[/SUP]4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :6 x USB 2.0 port(s) (2 at back panel, black, 4 at mid-board)


Übertaktung:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Besondere Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.


ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch


ASUS EPU :
- EPU
- EPU switch


ASUS Digital Power Design :
- Industry leading Digital 20 Phase Power Design
(16 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility


ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *[SUP]6[/SUP]
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :- USB BIOS Flashback
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- ASUS SSD Caching II
- Network iControl
- USB 3.0 Boost
- Disk Unlocker


ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert 2


ASUS EZ DIY : - ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2


ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Anschlüsse (Rückseite):

1 x Thunderbolt port(s)
1 x DisplayPort
1 x HDMI
2 x eSATA 6Gb/s
2 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x Bluetooth V4.0 connector(s) for ASUS Wi-Fi GO! card
1 x USB BIOS Flashback Button(s)


interne Anschlüsse:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x TPM connector(s)
6 x SATA 6Gb/s connector(s)
3 x SATA 3Gb/s connector(s)
1 x mSATA connector(s) with 32GB SSD onboard
1 x CPU Fan connector(s) (4 -pin)
1 x CPU OPT Fan connector(s) (4 -pin)
4 x Chassis Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x CPU/DRAM overvoltage jumper(s)
1 x Power-on button(s)
1 x Reset button(s)
1 x Clear CMOS button(s)


Zubehör:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Front Panel USB 3.0 Box(es)
1 x ASUS Wi-Fi GO! card(s)
2 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Verwaltung:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support CD:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Formfaktor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )


Anmerkung:

*1: LucidLogix Virtu MVP supports Windows 7 operating systems.
*2: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*3: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*4: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*5: The USB 3.0 ports run at USB 3.0 speed rate under Windows® 7 or later versions.
*6: Available with V1.01.00 or later.

---

3.UEFI-Einblicke (ehemals Bios) 3.UEFI-Einblicke (ehemals Bios)
==================























4.Downloads 4.Downloads
=======

allgemein:
-----------

• ASUS - Downloadpage
• FTP-Server - ASUS P8Z77-V
• FTP-Server - ASUS P8Z77-V PRO
• FTP-Server - ASUS P8Z77-V Deluxe

Hinweis:
Nach dem Download nicht vergessen die zip.-Datei zu entpacken.
UEFI-Update möglichst mit EZ-Flash durchführen. Näheres dazu siehe Handbuch.
Flash erfolgt grundsätzlich auf eigenes Risiko!

---

6.kompatible CPU-Kühler 6.kompatible CPU-Kühler
==============

Alle Sockel 1156-Kühler könnten auf dem Z77 passen, da die Lochabstände 1156/1155 identisch sind! Vorausgesetzt sie kollidieren nicht mit Anbauten/Heatpipes

(fast) problemlos passende Luftkühler:
---------------------------------------------------

Be quiet! Dark Pro Advanced
EKL Brocken
Intel Boxed Kühler
Noctua NH-C12P SE14
Noctua NH-D14
Prolimatech Genesis (es kann möglicherweise zu Problemen mit dem Pcie x1 anschluß kommen, kleiner abstand zum kühler)
Thermalright HR-02 Macho (SE / Rev. A) - keine Probleme (neuere Revisionen mit Innenbefestigungsklammern)
Zalman CNPS11X Performa (auch bei Vollbestückung knapp passend)

Mit Einschränkungen !!! :

be quiet! Dark Rock Pro 2 (es sollten low Profile Ram verwendet werden)

Noctua NH-U14S (oberster PCIe Slot nur eingeschränkt nutzbar)

Scythe Mine 2 unter verwendung FSMB 4 Backplate und weiteren einschränkungen

Scythe Mugen II Revision B mit dem 1156er Kit Ram Bänke A1 und B1 nur noch mit low profil Ram bestückbar

Scythe Mugen 3 B
wenn nicht so hohe Arbeitsspeicher eingebaut sind, sonst bekommt man Probleme mit dem Lüfter oder den Lüfter-Haltklammern

Thermalright Archon SB-E u. Thermalright Archon - blockiert teilweise obersten Slot (PCIe x1), sonst keine Probleme

Thermalright HR-02 Macho wenn nicht so hohe Arbeitsspeicher eingebaut sind, sonst bekommt man Probleme mit dem Lüfter oder den Lüfter-Haltklammern

Thermalright HR-02 Macho 120 - keine Probleme bei Nutzung von Ram ohne hohe HS, andernfalls kann der erste Ramslot nicht genutzt werden

Thermalright Silver Arrow SBE SE -
Nur die 2 blauen RAM Slots lassen sich nutzen wenn der erste Lüfter normal sitzt, will man alle haben muss man ihn höher montieren, nur LP Ram Pci-e wird blockiert

Thermalright True Spirit 140 längere Pcie Karten auf Slot Pcie x1 sind nicht mehr verwendbar.



Wasserkühler und Flüssigkeitskühler
------------------------------------------------

Antec H2o 620
Corsair H80

---

7.kompatibler RAM 7.kompatibler RAM
===========

Corsair XMS3 PC3-16000U CL9
Corsair XMS3 Dominator Platinum DIMM Kit 8GB PC3-17066U CL9-11-10-27 (DDR3-2133) (CMD8GX3M2A2133C9) Achtung Ram hat Überhöhe !!
Corsair Dominator CMP16GX3M4X1866C9 4x4 Kit
Corsair XMS3 Dominator GT DIMM Kit 16GB PC3-17066U CL9-11-10-27 (DDR3-2133) (CMT16GX3M4X2133C9)
Corsair Vengeance Low Profile schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600)
Corsair Vengeance 2*8GB (CML16GX3M2A1600C10)
Corsair Vengeance Low Profile 16GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CML16GX3M4A1600C9)
Corsair Vengeance Low Profile 16GB (DDR3-1600) CML16GX3M4A1600C9
Corsair Vengeance Low Profile 4x8GB CL10-10-10-27 (DDR3-1600) (CML32GX3M4A1600C10B)

Crucial Ballistix Sport CL9 2 x 8GB Crucial BLS8G3D1609DS1S00
Crucial Ballistix Tactical LP (8GB Single) mit Einschränkungen siehe Post 1233
GeIL Evo Corsa GOC38GB1866C9DC

G.Skill Ares F3-1600C9D-8GAO
G.Skill F3-1866C10D-16GAB
G.Skill Ares DIMM Kit 16GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-1866C9Q-16GAB)
G.Skill Ares F3-2133C9Q-16GAB - CL9-11-10
G.Skill RipJaws-X DIMM Kit 8GB PC3L-12800U CL9-9-9-24
G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL11-11-11-30 (DDR3-2133) (F3-17000CL11D-8GBXL)
G.Skill RipJaws 4x 4GB 1600MHz CL 9-9-9-24 @ 1.5V ~ F3-12800CL9Q-16GBRL
G.Skill RipJaws 16GB DDR3 F3-12800CL9Q-16GBRL


Hynix RAM DDR3-1333 | 2x 2048 MB | Typ: HTM325U6CFR8C

Kingston KHX1333C9D3B1K2/8G 2x4 GB (DDR-3-1333)
Kingston HyperX blu. DIMM XMP Kit 8GB PC3-12800U CL9-9-9-27 (DDR3-1600) (KHX1600C9D3B1K2/8GX)
Kingston HyperX Plug n Play DIMM Kit 8GB PC3-12800U CL9 (DDR3-1600) (KHX1600C9D3P1K2/8G)
Kingston HyperX DDR3-1600 16 GB Kit (Typ: KHX1600C9D3K4/16GX)

Patriot (PXD316G1866C9K, Viper Xtreme DIVISION2) DIMM 16 GB DDR3-1866 Kit

Muskin Stileto DDR3-1333

Samsung Green Series DIMM Kit 8GB PC3L-12800U CL11 LP (MV-3V4G3D)

TeamGroup Elite 4x4GB PC3-10667U CL9-9-9-24

Danke an alle die dazu Beitragen das die Liste der Kompatibilität länger wird ...

sonstige Links

• http://www.hardwareluxx.de/communit...mit-thunderbolt-schnittstelle-aus-886526.html

Da immer wieder die Fragen nach den unterschieden der Boards untereinander aufkommen, habe ich mal ein PDF Tabelle online gestellt, wo ich mich bemüht habe die meisten Unterschiede zu markieren.
Viel Spass damit:

http://netload.in/dateiHl4LsFD9cy/Vergleichsliste Asus P8Z77 Boards.pdf.htm

​

Update: 13.08.2012 (Changelog siehe Spoiler)

Spoiler

Threadupdate-History:

- 27.04.2015: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 08.01.2013: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 13.08.2012: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 05.07.2012: Bios History deluxe hinzugefügt
- 07.06.2012: Vergleichsliste gebaut und auf netload hochgeladen
- 04.06.2012: Tests hinzugefügt
- 03.06.2012: ein paar änderungen und P8Z77 Premium hinzugefügt
- 02.06.2012: Thread übernahme und aktualisierung der kompatiblen CPU Kühler sowie Arbeitsspeicher
- 19.04.2012: Sammelthread gestartet

Bei Gefallen des Threads darf der "Danke-Button" gerne gedrückt werden.
​



[Rudi_Taube]

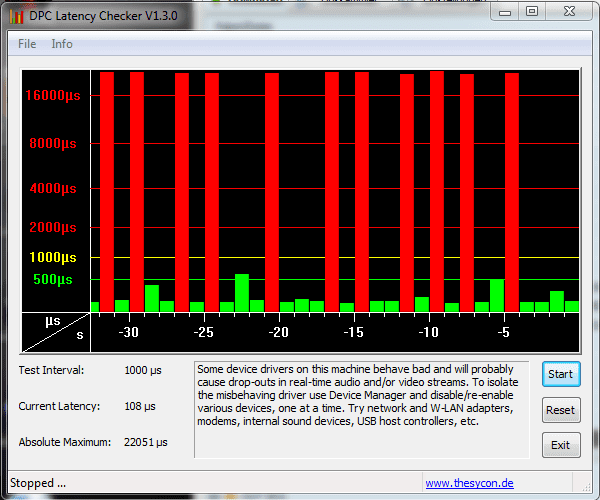

Das BIOS 1502 ist ja eine BETA-Version. Fällt mir halt gerade auf. Könnte schwören, dass das BETA am Anfang noch nicht dran stand.

Das sehe ich auch so, 1502 als BETA steht erst seit heute dran.

Aber egal, beim 1502 wurden offenbar der neue Intel-Treiber 11.5 berücksichtigt. Nach der Installation des RST-Treiber 11.5 - beim Vorgängerbios - wurde von Win7, Virtu-MVP und anderen Progs behauptet, kein gültiger Key vorhanden und nichts ging mehr.
Erst nach dem Aufspielen eines aktuellen Images (mit alten RST-Treiber) war wieder alles OK. Im Hard-Forum wurde von ähnlichen Erfahrungen in Verbindung mit RST 11.5 berichtet.
Erst nach dem Aufspielen des neuen Bios 1502 konnte ich gefahrlos den RST-Treiber 11.5 installieren. Jetzt läuft wieder alles stabil



[black83]

Hat sonst jemand was gemerkt beim Pro, bzw. hatte jemand übertaktet und die Settings danach wieder eingetragen? Läuft da alles fehlerfrei? Die Fast Boot Option interessiert mich nämlich auch, wenn bei dem Bios aber was instabil ist lass ich es lieber noch.

Es ist für mich das stabilste Bios bisher, die vorherigen Versionen waren instabil.
Vorne schrieb ich es wäre das anti-powersurge welches zu Abstürzen führte - war gar nicht der Fall, es waren die mülligen Vorversionen.
1406 ist das erste wo ich mit der EVGA GTX570 HD SC gar keine Abstürze mehr habe.
Vorher hatte ich mit der Karte nur Ärger, sogar eine RMA und am Ende stellt sich heraus das Asus schuld war.
Respekt an EVGA, die RMA hat 3 Tage gedauert und hatte einen Weg von 1000km hin/her.

Als dann endlich alles stabil lief habe ich angefangen erneut zu OCN:
Den 3770K habe ich auch auf 4.5 GHZ laufen, mit Voltage Offset + 0.15 und ohne den multicore enhance -> OCCT Linpack stabil über Nacht
Die beiden GTX570er habe ich auch OC auf 920mhz @ 1.088v, ebenfalls stabil.

Probleme gibt es nur noch mit dem 2133 RAM von G.Skill beim booten, manchmal geht der PC bei restarts aus und wieder an.
Gelöst habe ich es indem ich es auf 2000 gestellt habe, mit verschärften timings. Damit gibt es keinen Ärger.
Bei Bios Versionen unter 1206 hat das RAM @2133 gar nicht gebootet.

Fakt ist, ich hatte im Leben noch kein Board welches mir solchen Ärger gemacht hat und fühle mich von Asus verarscht.
Nach den updates zieht das Board deutlich mehr Watt - hätten sie ihre Fixes schon bei Reviews draußen gehabt, wäre das Board garantiert im unteren Mittelfeld gelandet und garantiert nicht in meinem PC.



[HardwareHotte]

Bei mir scheint es mit dem neuen BIOS auch besser zu laufen. Mit der 1206er hatte ich sporadische Abstürze, die ich auf eine Inkompatibilität des Rams zurückgeführt hatte. Seit dem Flashen des 1406ers jedoch scheinen diese Abstürze verschwunden zu sein - toi, toi, toi, hoffentlich bleibt das auch so...



[Bohne02]

@black83

ich weis nicht was Du hast? Dann probiere doch mal ein Gigabyte Z77 Board dann erst kannst von Verarsche reden. Ich hatte Z77-UD5H und weis von was ich Rede.

cu Bohne02



[D-M-X]

Danke euch beiden für die Antworten. Hört sich ja nach einem recht guten Bios an, das heißt ich werd auch mal updaten und danach meine OC Settings wieder eintragen. Und die Sache mit dem Ärger kann ich nachvollziehen, ich hab satte 5 Wochen gebraucht bis der PC lief, und darunter waren 2 Boardwechsel, aber das wäre eine längere Geschichte...



[onemoretime]

Ich hab heute mein neues Asus P8Z77-V Pro bekommen und nu steht unter System "Installierter Arbeitsspeicher (RAM) 8GB (7,00 Verwendbar)". Weiß jemand an was das liegen könnte? Es ist Windows 7 Professional x64 installiert und ich habe auch schon die Standard Einstellungen geladen und das Betriebssystem neuinstalliert, hat jedoch nichts gebracht.



[Riplex]

Hast du Virtu aktiviert im Bios ? Die Graka der CPU zwackt sich wohl dann Speicher vom RAM ab.



[onemoretime]

Ist im Bios deaktiviert, sehe aber gerade dass im Geräte-Manager "Standard-VGA-Grafikkarte" angezeigt wird. Den Treiber habe ich auch nicht installiert. Wie kann ich die Onboard-Grafikkarte deaktivieren?



[D-M-X]

Das neue Uefi läuft bei mir übrigens auch recht gut, kann ich nur weiterempfehlen. Die Fast Boot Option macht Ihren Namen auch alle Ehre.



[Skut]

Servus
Ich habe vor mir eine Samsung 830 256 SSD zu kaufen und wollte wissen wie ich sie richtig installieren muss.Das Mainboard ist das P8Z77 V Pro und ich möchte Windows 7 64 bit installieren.Muss ich die Platte an den ASMedia Controller anhängen oder doch an den Intel?Muss vor der Installation ein Treiber mit eingebunden werden oder gibt es schon welche von Win 7 direkt?Muss nach der Windows Installation noch irgendetwas installiert werden?

Sry für die dämlichen Fragen,aber das ist die erste SSD die ich mir kaufen möchte und hab überhaupt keine Erfahrung mit der Materie.

Grüße



[D-M-X]

Moin,

häng sie an einen der Intel Ports. Im Bios, die SATA Konfig auf AHCI stellen (wird sie wahrscheinlich eh schon stehen) und einfach Win 7 installieren, hat die SATA Treiber schon drinnen.



[LeJonas]

Und andere Speichermedien wie HDDs erstmal ablassen beim Install von Windoof7... ansonsten macht es seinen Namen alle Ehre



[Skut]

Moin,

häng sie an einen der Intel Ports. Im Bios, die SATA Konfig auf AHCI stellen (wird sie wahrscheinlich eh schon stehen) und einfach Win 7 installieren, hat die SATA Treiber schon drinnen.

Erstmal danke für die schnelle antwort,bisher stand sie auf RAID weil ich eben auch ein RAID 0 benutze,doch ich bin absolut nicht mehr damit zufrieden,deshalb die SSD.

Ok du sagst den Intel Port sollte ich benutzen,in anderen Foren hab ich gelesen das grade der Intel Port mit ner SSD nicht so richtig was anfangen kann und so die Leistung gemindert wird.Kann natürlich auch nur ein Gerücht sein.Aber wozu ist dann bitte der ASMedia Controller gut,das versteh ich nicht so richtig^^

@LeJonas:Auch dir danke für die schnelle Antwort.Ab wann sollten denn andere HDDs wieder angehangen werden,denn eigentlich sind bei mir dort alle Treiber für die Installation gespeichert.Oder können sie direkt danach wieder angehangen werden?


Noch eine Frage hätte ich.Und zwar wie mach ich ein vernüftiges Bios update.Ich kenn mich auch mit dem Uefi Kram leider nicht so aus.Ich lade den Treiber von der Asus Seite und wie entpacke ich die Datei um sie auf dem Stick speichern zu können?Bei mir gibt es nämlcih folgendes Problem wenn ich das bios lade es entpacke und die datei auf dem Stick speichere.Dann ins Bios/Uefi gehe und es updaten möchte sagt er mir das er mit der Datei nichts anfangen möchte.Vllt mach ich auch irgendeinen Fehler,was ich jetzt erstmal zuerst vermuten würde.

Grüße



[Klempe]

Ok du sagst den Intel Port sollte ich benutzen,in anderen Foren hab ich gelesen das grade der Intel Port mit ner SSD nicht so richtig was anfangen kann und so die Leistung gemindert wird.Kann natürlich auch nur ein Gerücht sein.Aber wozu ist dann bitte der ASMedia Controller gut,das versteh ich nicht so richtig^^

Die IntelPorts hängen direkt am Chipsatz und sind daher schneller, der ASMedia Controller ist zusätzlich verbaut, weil dadurch mehr SATA3 Anschlüsse zur Verfügung gestellt werden können, als der Chipsatz allein verwalten könnte.

@LeJonas:Auch dir danke für die schnelle Antwort.Ab wann sollten denn andere HDDs wieder angehangen werden,denn eigentlich sind bei mir dort alle Treiber für die Installation gespeichert.Oder können sie direkt danach wieder angehangen werden?

Du kannst die HDD auch wärend der Windowsinstallation dran lassen da passiert gar nichts...

Noch eine Frage hätte ich.Und zwar wie mach ich ein vernüftiges Bios update.Ich kenn mich auch mit dem Uefi Kram leider nicht so aus.Ich lade den Treiber von der Asus Seite und wie entpacke ich die Datei um sie auf dem Stick speichern zu können?Bei mir gibt es nämlcih folgendes Problem wenn ich das bios lade es entpacke und die datei auf dem Stick speichere.Dann ins Bios/Uefi gehe und es updaten möchte sagt er mir das er mit der Datei nichts anfangen möchte.Vllt mach ich auch irgendeinen Fehler,was ich jetzt erstmal zuerst vermuten würde.
Grüße

Mit dem EZ Tool kann das Bios auch auf der Festplatte liegen. Wenn du einen Stick verwendest muss dieser FAT32 formatiert sein. Es empfiehlt sich vor dem Biosupdate das Uefi auf Werkseinstellung zurück zu setzen.



[HardwareHotte]

Mit dem EZ Tool kann das Bios auch auf der Festplatte liegen. Wenn du einen Stick verwendest muss dieser FAT32 formatiert sein.

Nöö, muss er nicht. Schon das uralte EZ Flash Tool meines M4A78T-E konnte mit NTFS-formatierten Sticks umgehen.



[keynex]

Leg sie einfach auf C: da brauchst du keinen USB Stick dafür.

In EZ Flash dann dementsprechend einfach die richtige Festplatte auswählen.



[Daffy]

Moin,

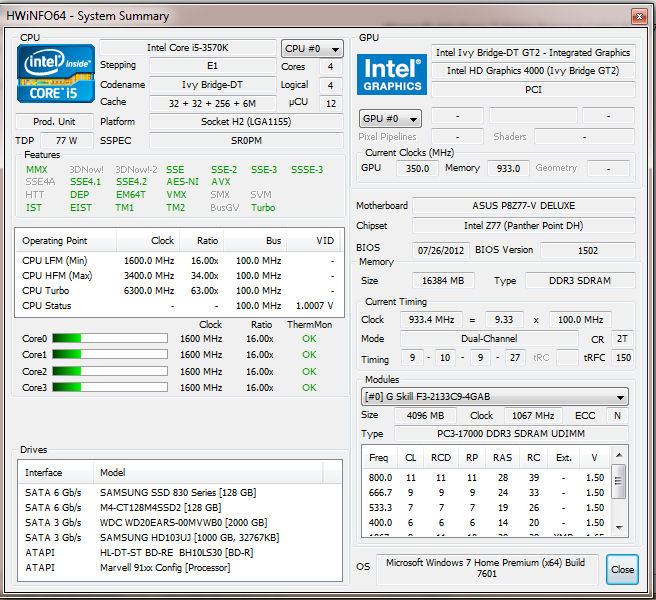

seit ein paar Tagen auch Besitzer eines Asus P8Z77-V Deluxe + i7 3770K.
Hatte vor der Win7 Installation Bios Update auf 1401 gemacht.
System lief bisher ohne Probleme...gestern hab ich mal das neue 1502beta ausprobiert.
Hatte vorher das Bios Profil des 1401 auf einen USB Stick gespeichert, wollte mir die Arbeit der Einstellungen sparen...musste allerdings feststellen, das Wiederherstellen funktioniert nur innerhalb einer Bios Version...

Also doch alles wieder selber einstellen...wenn ich jetzt aber in Windows bin und er sich im Idle runter takten soll...bleibt er dauerhaft im Turbomodus.
Zur Einstellung muss ich sagen, als erstes hab ich die optimierten Einstellungen, mit F5 glaub ich, geladen. Anschließend meine Einstellungen angepasst, eigentlich alles so wie vorher im 1401.
Hab mir die vorgenommenen Einstellungen extra notiert, auch schon 2 mal kontrolliert. Energiespareinstellungen wurden nicht verändert, alles so wie es mit F5 geladen wird.

Bei der aktuellsten CoreTemp Version wird mir mit 1502 obwohl der Multi für den Turbomodus auf 45 steht, teilweise kurzzeitig ein Multi von 46-52 schwankend angezeigt, ...kann ja eigentlich nicht sein, oder? Neuinstallation von CoreTemp brachte keine Änderung.
Mit Bios Version 1401 kam das auch vor, allerdings nur bis maximal 46...da hab ich mir noch nichts bei gedacht.

Hab jetzt wieder das 1401 geflasht und die Einstellungen vom Stick geladen, funktioniert wieder alles wie es soll. Bin jetzt nicht ganz sicher ob es am Bios liegt oder an evtl. neuen Einstellungen welche ich übersehen habe, selbes Vorgehen bei 1401 macht keine Probleme.



[Rudi_Taube]

wenn ich jetzt aber in Windows bin und er sich im Idle runter takten soll...bleibt er dauerhaft im Turbomodus.

Das kann ich nicht bestätigen, auch nach dem Flash auf 1502 taktet mein Deluxe im Idle runter.


Eventuell mal C1E im UEFI-Menü Erweitert auf Aktiviert stellen.



[Christoph1984]

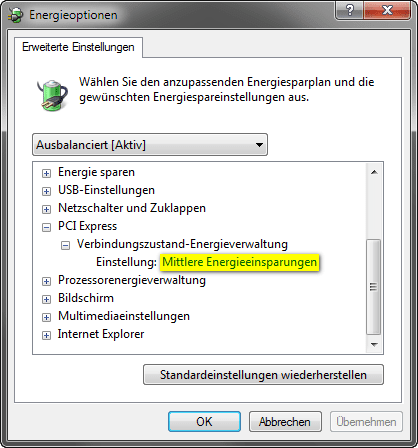

Also, dass die CPU dauerhaft im Turbomodus bleibt (also bei mir permanenter 45er Multi) habe ich nur, wenn ich in den Windows 7 Energieoptionen beim Punkt "PCI Express - Verbindungszustand-Energieverwaltung" auf "Aus" stelle obwohl ich sämtliche Energieoption im BIOS aktiv habe.



[Daffy]

Ich werd morgen noch mal schauen und das 1502 neu flashen, vielleicht hab ich auch was übersehen.
Ansonten mit 1401 läuft es wie gesagt super, bin echt begeistert.
Nur eine Sache ist mir bisher negativ aufgefallen, wenn ich Memtest 86+ laufen lasse oder einfach nur im erweiterten UEFI-Menü bin machen meine Spannungswandler vom Board Geräusche wie unter Hochspannung.
Hatte das Geräusch voher nur in einer etwas höheren Frequenz bei der Grafikkarte gehört, dort unter Vollast...dafür musste man aber schon das Gehäuse offen haben und mit dem Kopf ziemlich nah ran.
Die Spannungswandler vom Mainboard hört man beim Memtest bis zur Couch...
Im normalen Betrieb hört man die Wandler eigentlich nicht ab und zu zirbt es mal...bei BF3 etwas mehr.



[D-M-X]

Wurde hier schon mal besprochen, hab ich mit dem Pro auch, besonders hör ich es bei Max Payne 3 z. B. da ist es echt unangenehm. An sich läuft diese Serie von Boards ganz gut, Asus hat es aber ein wenig an den Details versaut.



[Daffy]

Ja etwas schade, sollte bei dem Preis eigentlich nicht vorkommen.
Und warum bei dem Boardlayout weiße Antennen dabei sind hab ich mich auch gefragt.



[cerubis]

Ich hör auch ein leichtes Fiepen rund um den Mainboardsockel. Hört man aber nur wenn man das Ohr direkt dran hält, bei geschlossenem Gehäuse ist Ruhe. Daher finde ich es nur begrenzt störend.



[Katsche]

Immer wieder faszinierend, was im LuXX für Fehler auftauchen, die sonst nie jemand entdeckt hätte...

Ich mag meine Hardware trotzdem.

Gesendet von meinem HTC Desire S mit der Hardwareluxx App



[Rudi_Taube]

Immer wieder faszinierend, was im LuXX für Fehler auftauchen, die sonst nie jemand entdeckt hätte...

Mit den Mobos und den BIOSen macht man schon einiges mit.
Auf meinen P8Z77-V Deluxe hatte ich im PCIe 2.0x1_4 slot eine TV-Karte, bis zum UEFI 1206 funktionierte diese tadellos.
Nach dem Bios-Flash auf 1401 wurde diese Karte nicht mehr erkannt und war aus dem Geräte-Manager verschwunden.
Nach dem Flash auf 1502 ist die Karte plötzlich wieder da und funktioniert wie gewünscht.
Wie Tests mit anderen Rechnern zeigten, war die Karte nicht defekt sondern die slots waren mit dem UEFI 1401 deaktiviert.

Irgendwie schon faszinierend was es da so alles gibt...



[Bohne02]

Hallo,

ich hab seit ich das Board habe ein Problem mit PowerDVD12. Ich kann immer darauf warten nach ca. 5 - 10 min Spielzeit bekomme ich diese Fehlermeldung. Arcsoft TMT 5 hängt auch öfters mal kurz und beim Starten von Windows bratzelt auch der Ton (Onboard) bei der Willkommen Meldung kurz. Die Treiber sind ALLE aktuell und auch die Software auf aktuellem Stand. Im Cyberlink Forum, Faq und Google ist auch nichts Derartiges zu finden. Ich dachte erst die 7970 ist Schuld aber mit der Intel GPU tritt es auch auf. ( Kein OC ) Wie schaut´s bei Euch aus?


Powerdvd 11 hingegen läuft sauber durch

Quelle
PowerDVD 12

Zusammenfassung
Nicht mehr funktionsfähig

Datum
‎08.‎08.‎2012 09:36

Status
Der Bericht wurde gesendet.

Beschreibung
Pfad der fehlerhaften Anwendung: C:\Program Files (x86)\CyberLink\PowerDVD12\PowerDVD12.exe

Problemsignatur
Problemereignisame: APPCRASH
Anwendungsname: PowerDVD12.exe
Anwendungsversion: 12.0.9026.1417
Anwendungszeitstempel: 4f3e55c3
Fehlermodulname: KERNELBASE.dll
Fehlermodulversion: 6.1.7601.17651
Fehlermodulzeitstempel: 4e211319
Ausnahmecode: e06d7363
Ausnahmeoffset: 0000b9bc
Betriebsystemversion: 6.1.7601.2.1.0.256.1
Gebietsschema-ID: 1031
Zusatzinformation 1: 1ec0
Zusatzinformation 2: 1ec0fd70d07d060e5bfcf53c69ad1739
Zusatzinformation 3: eb93
Zusatzinformation 4: eb9376e0bed89698141c82fb65852c8f

cu Bohne02



[DrNo123]

Unsere Systeme sind nicht unähnlich - habe aber keine Probleme. Mich macht vor allem stutzig, dass du sagst, dass der Startsound von Windows hängt?!

Hier 3770k@4.5 mit 16 GB, Postville 160, 7950, Sony BD-Brenner.

Was sind dann für USB-Geräte angeschlossen? Ich würde ehrlich gesagt erstmal in Richtung "Null-Methode" arbeiten und wirklich alles abstecken (auch intern - Zusatz-HDDs, Brenner etc.), was nicht unbedingt sein muss, bis der onboard-Sound sauber ist! Ich hatte diesen anfangs auch mit der HD4000 in Gebrauch, hatte aber weder in Kombi damit noch mit der Radeon Probleme mit dem Realtek-Chip und dessen Wiedergabe.

Ich nutze bislang den SPDIF, inzwischen analog und dennoch alles ok.



[Bohne02]

@DeNo123

der Tipp mit den Brennern war schon mal gut zumindest habe rausgefunden das der Sound nur kratzt bei Win „Willkommen“ wenn:

I 16:44:59 -> Drive 4 - Info: PIONEER BD-RW BDR-207D 1.21 (N (SATA)
I 16:44:59 -> Drive 1 - Info: ATAPI iHAS524 B AL2A (L (SATA)

angeschlossen sind. Das PowerDVD 12 Problem besteht weiterhin leider. Ich habe alles von den USB getrennt bis auf G15 und G700.

EDIT:

Jetzt wundert mich gar nichts mehr. Jedes Mal wenn ein Datenträgerzugriff mit Tastatur oder Maus erfolgt gibts diesen hier:
Bios 1401,1502 beta (weitere noch nicht getestet)



Tastatur und Maus sind am USB 2.0 angeschlossen aber auch an den hinteren Intel Ports gibt’s die Ausschläge

Sehr geehrter Kunde,

wenn das Verhalten mitwandert wenn Sie das Laufwerk an ein anderes Mainboard anschliessen kann es ja nur das Laufwerk selber sein. Wir vermuten das das Laufwerk Kompatibilitaetsprobleme hat mit einigen Chipsaetzen. Am Mainboard wird der Sachverhalt nicht liegen.


Best Regards / Mit freundlichen Grüssen
Technical Support Department ASUS Germany [S09S]

Wer Lust hat bitte testet mal bei Euch die LW am Marvell Onboard

cu Bohne02



[Skut]

Leg sie einfach auf C: da brauchst du keinen USB Stick dafür.

In EZ Flash dann dementsprechend einfach die richtige Festplatte auswählen.

Viele Dank,das hat super funktioniert auf nem Stick hat er komischer weise nix mit der Datei gemacht.Den anderen natürlich auch danke für eine Antwort

Grüße



[Waxman]

Fürs P8Z77-V und P8Z77-V Pro gibt es ein neues Bios 1504 bei Asus zum Download
Es ist am 01.08.12 erstellt worden.
