[Sammelthread] ASUS P8Z77-V / -PRO / -Deluxe / -Premium (Intel Z77)

- Sockel: LGA1155 - Chipsatz: Intel Z77 Sammelthread -


P8Z77 | Geizhals.at Deutschland

---

INHALTSVERZEICHNIS
==============

• 1.Inhaltsverzeichniss
• 3.UEFI-Einblicke (ehemals Bios)
• 6.kompatible CPU-Kühler
• 7.kompatibler RAM

---

1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77V




- Zusammenfassung Spezifikationen / Features -

-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.


Chipset:

Intel® Z77


Memory:

4 x DIMM, Max. 32GB, DDR3 2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).


Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB/DisplayPort ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Supports AMD Quad-GPU CrossFireX™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Expansion Slots:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 mode, black)
2 x PCIe 2.0 x1 *4
2 x PCI


Storage:

Intel® Z77 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
ASMedia® PCIe SATA controller : *6
2 x SATA 6Gb/s port(s), navy blue


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 b/g/n
Supports single band frequency 2.4GHz


Audio:

Realtek® ALC892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB Ports:

ASMedia® USB 3.0 controller : *7
2 x USB 3.0 port(s) (2 at back panel, blue)
Intel® Z77 chipset : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :
10 x USB 2.0 port(s) (2 at back panel, black, 8 at mid-board)


Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Special Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

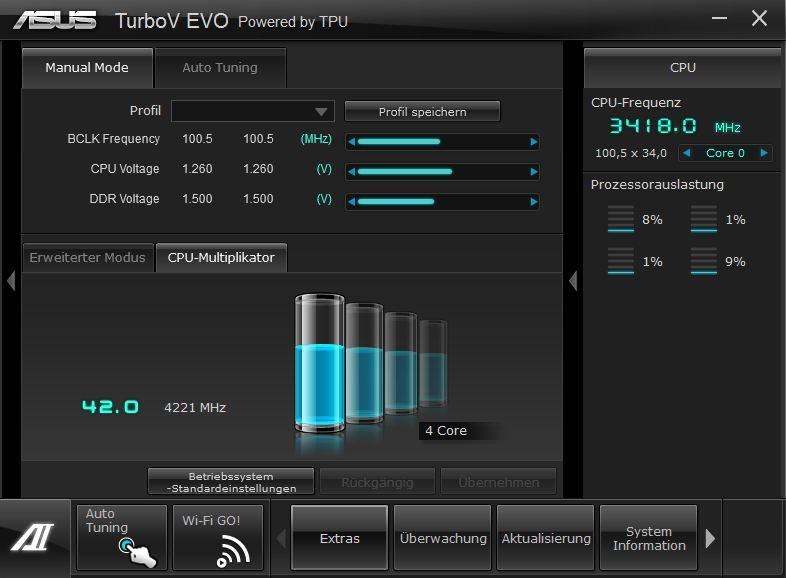

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 12 Phase Power Design
(8 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x WLAN connector(s) for ASUS wireless module


Internal I/O Ports:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
4 x USB 2.0 connector(s) support(s) additional 8 USB 2.0 port(s)
1 x TPM connector(s)
1 x COM port(s) connector(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s)
3 x Chassis Fan connector(s)
1 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Clear CMOS jumper(s)
1 x USB BIOS Flashback button(s)


Accessories:

User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)
2 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
1 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Manageability:

WfM 2.0, DMI 2.0, WOL by PME, PXE, WOR by PME


Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )



Note:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.
*9: Due to Intel® chipset limitation, P8Z77, P8H77 and P8B75 series motherboards do not support Windows® Vista operating system.


CPUs für P8Z77-V:

ASUS - Mainboards- ASUS P8Z77-V

---

1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V PRO




- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.


Chipset:

Intel® Z77


Memory:

4 x DIMM, Max. 32GB, DDR3 2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).


Graphic:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI/RGB/DisplayPort ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DVI with max. resolution 1920 x 1200 @ 60 Hz
- Supports RGB with max. resolution 2048 x 1536 @ 75 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU Support:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Supports AMD Quad-GPU CrossFireX™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Expansion Slots:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 mode, black)
2 x PCIe 2.0 x1 *4
2 x PCI


Storage:

Intel® Z77 chipset :
2 x SATA 6Gb/s port(s), gray
4 x SATA 3Gb/s port(s), blue
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
ASMedia® PCIe SATA controller : *6
2 x SATA 6Gb/s port(s), navy blue


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 b/g/n
Supports single band frequency 2.4GHz


Audio:

Realtek® ALC892 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB Ports:

ASMedia® USB 3.0 controller : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset : *7
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :
10 x USB 2.0 port(s) (2 at back panel, black, 8 at mid-board)


Overclocking Features:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Special Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 16 Phase Power Design
(12 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Back I/O Ports:

1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x WLAN connector(s) for ASUS wireless module


Internal I/O Ports:

2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin)
4 x USB 2.0 connector(s) support(s) additional 8 USB 2.0 port(s)
4 x SATA 6Gb/s connector(s)
4 x SATA 3Gb/s connector(s)
1 x CPU Fan connector(s)
4 x Chassis Fan connector(s)
1 x Optional Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x Clear CMOS jumper(s)
1 x USB BIOS Flashback button(s)


Accessories:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s cable(s)
2 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
1 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Manageability:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support Disc:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Form Factor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )


Note:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.
*9: Due to Intel® chipset limitation, P8Z77, P8H77 and P8B75 series motherboards do not support Windows® Vista operating system.


CPUs für P8Z77-V Pro:

ASUS - Mainboards- ASUS P8Z77-V Pro

Tests (deutsch):

http://www.awardfabrik.de/mainboards/asus-p8z77-v-pro.html

---

1.Spezifikationen 1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V Deluxe





- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------


Prozessor / Sockel:

Intel® Socket 1155 for 3rd/2nd Generation Processors
Unterstützt Intel® 22 nm-Prozessoren
Unterstützt die Intel® Turbo Boost-Technologie 2
Supports Intel® 32 nm CPU
* Die Unterstützung der Intel® Turbo Boost-Technologie 2.0 ist vom Prozessor-Typ abhängig.


Chipsatz:

Intel® Z77


Arbeitsspeicher:

4 x DIMM, Max. 32GB, DDR3 MHz Non-ECC, Un-buffered Memory
Dual Channel-Speicherarchitektur
Unterstützt Intel® Extreme Memory Profile (XMP)
* Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig.
* Eine Liste freigegebener Speichermodule finden Sie auf der Webseite ASUS oder im Benutzerhandbuch.


Grafik:

Integrierter Grafikprozessor
Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen
- Unterstützt HDMI mit einer max. Auflösung von 1920 x 1200 @ 60 Hz
- Unterstützt DisplayPort mit einer max. Auflösung von 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU-Unterstützung:

Supports NVIDIA® Quad-GPU SLI™ Technology *1
Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie
Supports AMD 3-Way CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *2


Erweiterungsschächte:

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *3
1 x PCIe 2.0 x16 (x4 Modus, schwarz)
4 x PCIe 2.0 x1 *4


Speichersystem:

Intel® Z77 chipset :
2 x SATA 6Gb/s-Schnittstellen, grau
4 x SATA 3Gb/s-Schnittstellen, blau
Unterstützen RAID 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
Marvell® PCIe 9128 controller :
2 x SATA 6Gb/s-Schnittstellen, navy blue
Unterstützen RAID 0, 1
ASMedia® PCIe SATA controller : *6
2 x eSATA 6Gb/s-Schnittstellen, red


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Realtek® 8111F, 1 x Gigabit LAN Controller(s)
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz


Bluetooth:

Bluetooth V4.0
Bluetooth V3.0+HS


Audio:

Realtek® ALC898 8-Kanal High Definition Audio CODEC
- Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- optischer S/PDIF-Ausgang an der Gehäuserückseite
- DTS Ultra PC II
- DTS Connect


USB-Schnittstellen:

ASMedia® USB 3.0 controller : *7
4 x USB 3.0 Schnittstellen (4 an der Gehäuserückseite, blau)
Intel® Z77 chipset : *7
4 x USB 3.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern)
Intel® Z77 chipset :
8 x USB 2.0 Schnittstellen (4 an der Gehäuserückseite, schwarz, 4 intern)


Übertaktung:

Sicherheit beim Übertakten :
- ASUS C.P.R.(CPU Parameter Recall)


Besondere Features:

ASUS Dual Intelligent Processors Technologie 3 - SMART DIGI+ Power Control :
SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.

ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU-Taste

ASUS EPU :
- EPU
- EPU switch

ASUS Digital Power Design :
- Industry leading Digital 20 Phase Power Design
(16 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility

ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *8
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :
- USB BIOS Flashback
- MemOK!
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS (EZ-Modus) inkl. benutzerfreundlicher, grafischer Oberfläche
- ASUS SSD Caching
- Network iControl
- USB 3.0 Boost
- Disk Unlocker

ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert 2

ASUS EZ DIY :
- ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Anschlüsse (Rückseite):

1 x DisplayPort
1 x HDMI
2 x eSATA 6Gb/s
2 x LAN (RJ45) Schnittstelle
6 x USB 3.0
4 x USB 2.0
1 x S/PDIF-Ausgang (optisch)
6 x Audio-Anschlüsse
1 x Bluetooth V4.0 connector(s) for ASUS Wi-Fi GO! card
1 x USB BIOS Flashback Button(s)


interne Anschlüsse:

1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)
2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen
4 x SATA 6Gb/s-Schnittstellen
4 x SATA 3Gb/s-Schnittstellen
1 x Prozessorlüfteranschluss
4 x Gehäuselüfteranschlüsse
1 x Optional Fan connector(s)
1 x S/PDIF-Ausgang
1 x 24-Pin EATX Netzanschluss
1 x 8-Pin ATX 12V Netzanschluss
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x MemOK!-Taste
1 x System panel(s)
1 x TPU-Taste
1 x EPU-Taste
1 x Clear BIOS-Taste
1 x Power-on button(s)
1 x Reset button(s)


Zubehör:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s-Kabel
4 x SATA 6Gb/s-Kabel
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
2 x Wi-Fi Ring Moving Antenna(s)


BIOS :

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Verwaltung:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support CD:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Formfaktor:

ATX Form Factor
12 " x 9.6 " ( 30.5 cm x 24.4 cm )


Anmerkung:

*1: With 2 PCIex16 graphics card.
*2: LucidLogix Virtu MVP supports Windows 7 operating systems.
*3: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*4: The PCIe x1_2 shares bandwidth with SATA6G_E12. SATA6G_E12 is enabled by default for system resource optimization.
*5: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*6: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*7-1: Supports ASUS USB 3.0 Boost UASP Mode.
*7-2: The USB 3.0 ports only support Windows® 7 or later versions.
*8: Available with V1.01.00 or later.


- CPU-Liste -
--------------

Grundsätzlich sind alle LGA1155 Sandy-Bridge CPUs kompatibel zum ASUS P8Z77-V Deluxe. Wer jedoch seinen Prozzi möglichst weit übertakten möchte,
der kommt an einem Modell mit dem Zusatz "K" im Namen nicht vorbei. Denn auschliesslich diese lassen einen höheren "Turbomulti" zu. Modelle ohne "K"
besitzen einen festen maximalen "Turbomulti" und sind daher für OC ungeeignet, da der Referenztakt nur von 100MHz auf maximal 105-110MHz
erhöht werden kann (kommt sonst zu Instabilitäten!).


CPUs für P8Z77-V Deluxe:

ASUS - Mainboards- ASUS P8Z77-V DELUXE

Tests (deutsch):

http://www.ocaholic.ch/xoops/html/modules/smartsection/item.php?itemid=733&sel_lang=german
http://www.hartware.net/review_1463.html

Bios History:

0801
0906
1015
1206
1401
1502
1504
1617
1709
1805
1908
2003
2104



1.Spezifikationen
==========


ASUSTeK Computer Inc. - Motherboards - ASUS P8Z77-V Premium


- Zusammenfassung Spezifikationen / Features -
-------------------------------------------------

CPU:

Intel® Socket 1155 for 3[SUP]rd[/SUP]/2[SUP]nd[/SUP] Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.ChipsetIntel® Z77


Chipsatz:

Intel® Z77


Arbeitsspeicher:

4 x DIMM, Max. 32GB, DDR3 2800(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.


Thunderbold:
ThunderboltVGA output support
Data transfer rate up to 10 Gbps
Daisy-chain up to 6 Thunderbolt devices


Grafik:

Integrated Graphics Processor
Multi-VGA output support : HDMI/DisplayPort/Thunderbolt ports
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
- Supports Thunderbolt with max. resolution 2560 x 1600 @ 60 Hz
Maximum shared memory of 1696 MB
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™


Multi-GPU-Unterstützung:

Supports NVIDIA® 4-Way SLI™ Technology
Supports AMD 4-Way CrossFireX Technology
Supports LucidLogix® Virtu™ MVP Technology *[SUP]1[/SUP]


Erweiterungsschächte:

4 x PCIe 3.0/2.0 x16 (dual x16 or x16, x8, x8 or quad x8) *[SUP]2[/SUP]
2 x PCIe 2.0 x1


Speichersystem:

Intel® Z77 chipset : 2 x SATA 6Gb/s port(s), gray
3 x SATA 3Gb/s port(s), blue
1 x mini-SATA 3Gb/s port(s) with onboard 32GB SSD, black
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *[SUP]3[/SUP]
Marvell® PCIe 9230 controller :
4 x SATA 6Gb/s port(s), navy blue
Support Raid 0, 1, 10
ASMedia® PCIe SATA controller : *[SUP]4[/SUP]2 x eSATA 6Gb/s port(s), red


LAN:

Intel® 82579V, 1 x Gigabit LAN Controller(s)
Intel® 82583, 1 x Gigabit LAN Controller(s)
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance
Intel® LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)


Wireless Data Network:

Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz


Bluetooth:

Bluetooth V4.0
Bluetooth V3.0+HS


Audio:

Realtek® ALC898 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel


USB-Schnittstellen:

ASMedia® USB 3.0 controller :
2 x USB 3.0 port(s) (2 at back panel, blue)
Intel® Z77 chipset : *[SUP]5[/SUP]4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :6 x USB 2.0 port(s) (2 at back panel, black, 4 at mid-board)


Übertaktung:

Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)


Besondere Features:

ASUS Dual Intelligent Processors 3 - SMART DIGI+ Power Control :SMART DIGI+ :
- Smart DIGI+ Key- quickly delivers higher VRM frequency, voltage and current for superior CPU/iGPU/DRAM overclocking performance with one switch.
- Smart CPU Power Level (Intel® VRD 12.5 Future Power Design)- provides the best digital power saving conditions.


ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost
- TPU switch


ASUS EPU :
- EPU
- EPU switch


ASUS Digital Power Design :
- Industry leading Digital 20 Phase Power Design
(16 -phase for CPU, 4 -phase for iGPU)
- Industry leading Digital 2 Phase DRAM Power Design
- CPU Power Utility
- DRAM Power Utility


ASUS Wi-Fi GO!:
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send *[SUP]6[/SUP]
- Wi-Fi GO! Remote for portable Smartphone/Tablet, supporting iOS & Android systems
- Wi-Fi Engine for network sharing and connection: Client Mode, AP Mode

ASUS Exclusive Features :- USB BIOS Flashback
- AI Suite II
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- ASUS SSD Caching II
- Network iControl
- USB 3.0 Boost
- Disk Unlocker


ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-pipe solution
- ASUS Fan Xpert 2


ASUS EZ DIY : - ASUS O.C. Tuner
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2


ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector


Anschlüsse (Rückseite):

1 x Thunderbolt port(s)
1 x DisplayPort
1 x HDMI
2 x eSATA 6Gb/s
2 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x Bluetooth V4.0 connector(s) for ASUS Wi-Fi GO! card
1 x USB BIOS Flashback Button(s)


interne Anschlüsse:

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x TPM connector(s)
6 x SATA 6Gb/s connector(s)
3 x SATA 3Gb/s connector(s)
1 x mSATA connector(s) with 32GB SSD onboard
1 x CPU Fan connector(s) (4 -pin)
1 x CPU OPT Fan connector(s) (4 -pin)
4 x Chassis Fan connector(s)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s) (Q-Connector)
1 x MemOK! button(s)
1 x TPU switch(es)
1 x EPU switch(es)
1 x CPU/DRAM overvoltage jumper(s)
1 x Power-on button(s)
1 x Reset button(s)
1 x Clear CMOS button(s)


Zubehör:

User's manual
ASUS Q-Shield
2 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x 3-Way SLI bridge(s)
1 x 4-Way SLI bridge(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Front Panel USB 3.0 Box(es)
1 x ASUS Wi-Fi GO! card(s)
2 x Wi-Fi Ring Moving Antenna(s)


BIOS:

64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS,
ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information


Verwaltung:

WfM 2.0, DMI 2.0, WOL by PME, PXE


Support CD:

Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)


Formfaktor:

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )


Anmerkung:

*1: LucidLogix Virtu MVP supports Windows 7 operating systems.
*2: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*3: Supports on Intel® Core™ processor family with Windows 7 operating systems.
*4: These SATA ports are for data hard drivers only. ATAPI devices are not supported.
*5: The USB 3.0 ports run at USB 3.0 speed rate under Windows® 7 or later versions.
*6: Available with V1.01.00 or later.

---

3.UEFI-Einblicke (ehemals Bios) 3.UEFI-Einblicke (ehemals Bios)
==================























4.Downloads 4.Downloads
=======

allgemein:
-----------

• ASUS - Downloadpage
• FTP-Server - ASUS P8Z77-V
• FTP-Server - ASUS P8Z77-V PRO
• FTP-Server - ASUS P8Z77-V Deluxe

Hinweis:
Nach dem Download nicht vergessen die zip.-Datei zu entpacken.
UEFI-Update möglichst mit EZ-Flash durchführen. Näheres dazu siehe Handbuch.
Flash erfolgt grundsätzlich auf eigenes Risiko!

---

6.kompatible CPU-Kühler 6.kompatible CPU-Kühler
==============

Alle Sockel 1156-Kühler könnten auf dem Z77 passen, da die Lochabstände 1156/1155 identisch sind! Vorausgesetzt sie kollidieren nicht mit Anbauten/Heatpipes

(fast) problemlos passende Luftkühler:
---------------------------------------------------

Be quiet! Dark Pro Advanced
EKL Brocken
Intel Boxed Kühler
Noctua NH-C12P SE14
Noctua NH-D14
Prolimatech Genesis (es kann möglicherweise zu Problemen mit dem Pcie x1 anschluß kommen, kleiner abstand zum kühler)
Thermalright HR-02 Macho (SE / Rev. A) - keine Probleme (neuere Revisionen mit Innenbefestigungsklammern)
Zalman CNPS11X Performa (auch bei Vollbestückung knapp passend)

Mit Einschränkungen !!! :

be quiet! Dark Rock Pro 2 (es sollten low Profile Ram verwendet werden)

Noctua NH-U14S (oberster PCIe Slot nur eingeschränkt nutzbar)

Scythe Mine 2 unter verwendung FSMB 4 Backplate und weiteren einschränkungen

Scythe Mugen II Revision B mit dem 1156er Kit Ram Bänke A1 und B1 nur noch mit low profil Ram bestückbar

Scythe Mugen 3 B
wenn nicht so hohe Arbeitsspeicher eingebaut sind, sonst bekommt man Probleme mit dem Lüfter oder den Lüfter-Haltklammern

Thermalright Archon SB-E u. Thermalright Archon - blockiert teilweise obersten Slot (PCIe x1), sonst keine Probleme

Thermalright HR-02 Macho wenn nicht so hohe Arbeitsspeicher eingebaut sind, sonst bekommt man Probleme mit dem Lüfter oder den Lüfter-Haltklammern

Thermalright HR-02 Macho 120 - keine Probleme bei Nutzung von Ram ohne hohe HS, andernfalls kann der erste Ramslot nicht genutzt werden

Thermalright Silver Arrow SBE SE -
Nur die 2 blauen RAM Slots lassen sich nutzen wenn der erste Lüfter normal sitzt, will man alle haben muss man ihn höher montieren, nur LP Ram Pci-e wird blockiert

Thermalright True Spirit 140 längere Pcie Karten auf Slot Pcie x1 sind nicht mehr verwendbar.



Wasserkühler und Flüssigkeitskühler
------------------------------------------------

Antec H2o 620
Corsair H80

---

7.kompatibler RAM 7.kompatibler RAM
===========

Corsair XMS3 PC3-16000U CL9
Corsair XMS3 Dominator Platinum DIMM Kit 8GB PC3-17066U CL9-11-10-27 (DDR3-2133) (CMD8GX3M2A2133C9) Achtung Ram hat Überhöhe !!
Corsair Dominator CMP16GX3M4X1866C9 4x4 Kit
Corsair XMS3 Dominator GT DIMM Kit 16GB PC3-17066U CL9-11-10-27 (DDR3-2133) (CMT16GX3M4X2133C9)
Corsair Vengeance Low Profile schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600)
Corsair Vengeance 2*8GB (CML16GX3M2A1600C10)
Corsair Vengeance Low Profile 16GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CML16GX3M4A1600C9)
Corsair Vengeance Low Profile 16GB (DDR3-1600) CML16GX3M4A1600C9
Corsair Vengeance Low Profile 4x8GB CL10-10-10-27 (DDR3-1600) (CML32GX3M4A1600C10B)

Crucial Ballistix Sport CL9 2 x 8GB Crucial BLS8G3D1609DS1S00
Crucial Ballistix Tactical LP (8GB Single) mit Einschränkungen siehe Post 1233
GeIL Evo Corsa GOC38GB1866C9DC

G.Skill Ares F3-1600C9D-8GAO
G.Skill F3-1866C10D-16GAB
G.Skill Ares DIMM Kit 16GB PC3-14900U CL9-10-9-28 (DDR3-1866) (F3-1866C9Q-16GAB)
G.Skill Ares F3-2133C9Q-16GAB - CL9-11-10
G.Skill RipJaws-X DIMM Kit 8GB PC3L-12800U CL9-9-9-24
G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL11-11-11-30 (DDR3-2133) (F3-17000CL11D-8GBXL)
G.Skill RipJaws 4x 4GB 1600MHz CL 9-9-9-24 @ 1.5V ~ F3-12800CL9Q-16GBRL
G.Skill RipJaws 16GB DDR3 F3-12800CL9Q-16GBRL


Hynix RAM DDR3-1333 | 2x 2048 MB | Typ: HTM325U6CFR8C

Kingston KHX1333C9D3B1K2/8G 2x4 GB (DDR-3-1333)
Kingston HyperX blu. DIMM XMP Kit 8GB PC3-12800U CL9-9-9-27 (DDR3-1600) (KHX1600C9D3B1K2/8GX)
Kingston HyperX Plug n Play DIMM Kit 8GB PC3-12800U CL9 (DDR3-1600) (KHX1600C9D3P1K2/8G)
Kingston HyperX DDR3-1600 16 GB Kit (Typ: KHX1600C9D3K4/16GX)

Patriot (PXD316G1866C9K, Viper Xtreme DIVISION2) DIMM 16 GB DDR3-1866 Kit

Muskin Stileto DDR3-1333

Samsung Green Series DIMM Kit 8GB PC3L-12800U CL11 LP (MV-3V4G3D)

TeamGroup Elite 4x4GB PC3-10667U CL9-9-9-24

Danke an alle die dazu Beitragen das die Liste der Kompatibilität länger wird ...

sonstige Links

• http://www.hardwareluxx.de/communit...mit-thunderbolt-schnittstelle-aus-886526.html

Da immer wieder die Fragen nach den unterschieden der Boards untereinander aufkommen, habe ich mal ein PDF Tabelle online gestellt, wo ich mich bemüht habe die meisten Unterschiede zu markieren.
Viel Spass damit:

http://netload.in/dateiHl4LsFD9cy/Vergleichsliste Asus P8Z77 Boards.pdf.htm

​

Update: 13.08.2012 (Changelog siehe Spoiler)

Spoiler

Threadupdate-History:

- 27.04.2015: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 08.01.2013: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 13.08.2012: mehr kompatible Ram und Cpu Kühler hinzugefügt
- 05.07.2012: Bios History deluxe hinzugefügt
- 07.06.2012: Vergleichsliste gebaut und auf netload hochgeladen
- 04.06.2012: Tests hinzugefügt
- 03.06.2012: ein paar änderungen und P8Z77 Premium hinzugefügt
- 02.06.2012: Thread übernahme und aktualisierung der kompatiblen CPU Kühler sowie Arbeitsspeicher
- 19.04.2012: Sammelthread gestartet

Bei Gefallen des Threads darf der "Danke-Button" gerne gedrückt werden.
​



[DrNo123]

Das ist aber komisch. Der Samsung SSD Magician ist keine Pflicht. Er kann u.a. das Trimmen unter XP auslösen / durchführen, analog zur Toolbox bei Intel SSDs, er ist aber für den fehlerfreien Betrieb der SSD 830 nicht nötig.



[Rhianna]

tja, dann bin ich einerseits froh, dass ich den Fehler nicht selbst verursacht habe
schliesslich hab ich einen ganzen Tag damit verloren
Tatsache ist, er ist mir gestern regelmässig abgestürzt mit jeder BiosVersion
alle halbe Stunde, manchmal hielt er eine Stunde und ich glaubte schon......................
ich hab ihn in der Nacht laufen lassen am Morgen war klar das er immer wieder abgestürzt war

dann hab ich an Euch geschrieben, ca. um 9.00 dann hat es ihn grad wieder geputzt
ich hab geflucht und beschlossen ein neues NT zu posten
da fiel mir die CD in die Hände, installiert und danach nie wieder ein Absturz
und er läuft recht heftig, da ich ja die Daten migriere

egal ich hol trotzdem ein Neues Netzteil
die Anti-Surge Meldung kommt beim Start immer noch und dann bleibt er ewig im Asus-Black-Schirm hängen (ein paar Minuten)
hab ihn nun wieder deaktiviert, egal morgen gibt es ein neues NT

warum auch immer, das hat ihn ruhig gestellt



[vincent12]

Servus,
nutzt jemand mit dem V Pro die Wi-Fi DLNA Streaming Funktion mit seinem TV?
Wollte mal wissen wie und ob das gut funktioniert, wenn der PC im selben Raum steht.



[Hamburger Jung]

In der kompatible Arbeitsspeicher Liste ist der CML8GX3M2A1600C9 / 8 GB-Kit Corsair Vengeance Low Profile schwarz PC3-12800U CL9
nicht gelistet, nur seine Brüder. Auch in den Listen die von ASUS bereitgestellt werden nicht. Gibt es dennoch Erfahrungen im Zusammenspiel mit einem der P8Z77 Boards?



[onemoretime]

Ich betreibe die Corsair Vengeance DDR3-1600 LP 8GB (CML8GX3M2A1600C9) mit einem Asus P8Z77-V Pro und habe keine Probleme damit.



[Katsche]

Corsair Vengeance Low Profile schwarz DIMM Kit 8GB PC3-12800U CL9-9-9-24 (DDR3-1600) (CML8GX3M2A1600C9) Preisvergleich | Geizhals Deutschland
Hier im Einsatz (siehe Sysprofil) auf einem P8Z77-V.
Null Sorgen damit!

Siehe auch Startpost -> 7.kompatibler RAM



[Hamburger Jung]

Ich danke. Jut, dann sollte er auf meinem P8Z77M-Pro keine Probleme machen



[D-M-X]

Es gibt übrigens eine neue Version der Asus Suite, vom 13.09, falls das jemanden interessiert.



[Xsus76]

Es gibt übrigens eine neue Version der Asus Suite, vom 13.09, falls das jemanden interessiert.

Danke für den Hinweis!



[D-M-X]

Kein Problem, übrigens, auch wenn sich die FanXpert Version nicht geändert hat, kann ich meine Lüfter jetzt viel niedriger Einstellen im untersten Bereich. Das Ding ist jetzt flüsterleise!



[HardwareHotte]

Fan Xpert ist doch auch in einer neuen Version enthalten, nun kann man nämlich auch die Reaktionsgeschwindigtkeit bei den Gehäuselüftern ändern, wenn ich mich nicht irre ging dies vorher nur beim CPU-Fan Header. Was die Drehzahlen angeht kann ich deine Beobachtung bestätigen.



[D-M-X]

Hm, zumindest bei mir nicht, da war FanXpert die gleiche Version, war glaub ich 2.0.18 oder irgend sowas. Fan Reaction Speed konnte ich vorher auch schon einstellen, aber ist ja prinzipiell auch egal, solange alles funktioniert

Edit: Oder eben ein Fehler im Setup der die neue Version nicht richtig anzeigt. Ist ja nicht so, das das Setup ohne Rechtschreibefehler daherkommen würde ;-)



[Robocop1981]

sind den Probleme mit den Lan controller bekannt (p8z77v-pro)?

gestern habe ich Windows7 ultimate x64 installiert dazu den asus 17.0 lan treiber , lan wurde erkannt und ging soweit sogut..
heute schalte ich den pc ein und in der Taskleiste ist bei der Lanverbindung nur ein rotes X zu sehen
in der sys steuerung steht gerät kann nicht gestartete werden( code 10).
am Board die beiden lan leds leuchten nicht- auch kabel tauschen bringt kein erfolg.



[DrNo123]

Das ist der gleiche LAN-Controller wie hier auf meinem P8Z77-V Deluxe. Absolut keine Probleme. Mein erstes P5K Deluxe (Sockel 775) war damals aber bspw. 2x wg LAN zur Reparatur bei Asus bis es tadellos lief. Also natürlich kann auch so ein Baustein ab Werk seine Zipperlein haben. Nach der 2. Rep war dann alles gut und das zweite P5K Delx. hatte diese Probleme nie. Beide werkeln hier noch. Vielleicht doch reklamieren?



[quasicasi]

Hallo Leute!

So langsam fange ich an, die Spielereien des Boards zu nutzen und schon geht der Ärger los.
AI-Suite...? Eine Katastrophe!

Jetzt möchte ich das WLAN nutzen, um einen weiteren AP aufzubauen.
AI-Suite hat sich nach zig versuchen gnädig gezeigt und mir erlaubt einen AP zu Aktivieren,
bei dem ich zumindest eine SSID, ein Passwort und die Internetverbindung einrichten bzw. zuordnen konnte.

In den Win7 X64 Adaptereinstellungen gibt es nur einen MS Virtual Mini Wifi Port Adapter, der offenbar der entsprechende
Adapter ist.
Aber wo ist die eigentliche Hardware zu konfigurieren????! Die zig Adaptereinstellungen, die zu einem WLAN gehören.
Funkkanal, Sicherheit, Handshaking, etc.???!

Habe nur noch einen nicht verbundenen Broadcom 802.11n Netzwerkadapter dort stehen, aber der scheint ja nicht verbunden zu sein.

Um Hilfe wird gebeten!

Gruß

EDIT:

Neuer Tag, neuer Versuch.
Ein WLAN Symbol ist in der Taskleiste aufgetaucht. Hier kann man den AP an- bzw. abschalten.
Setzt man ihn auf "disable" ist er in der Suite immer noch aktiviert. Das haut also auch nicht hin.

Offenbar ist es der "nicht verbundene" Broadcomm WLAN Adapter, der über einen virtuellen WLAN Adapter von MS die Verbindung aufbaut. Warum auch immer. Die Konfiguration wird komischerweise bei dem "nicht verbundenen Adapter" vorgenommen.

Will ich einen Client anmelden, ist die Verbindung nicht möglich.
Höchstwarscheinlich, weil kein DHCP-Server aktiviert ist und der Client keine IP bekommt.
Doch wo kann man den aktivieren??
Es ist nocht nicht einmal herauszufinden, welches Verschlüsselungsverfahren verwendet wird. Da ist nur raten möglich.

Wobei es offenbar bei allen anderen bestens läuft, was ich nun garnicht verstehe. Koche hier auch nur mit Wasser...



[Katsche]

Habe es selbst nicht versucht, aber ein genereller Tipp von mir nach zahlreichen Erfahrungen mit diverser Herstellercrapware ist: so wenig wie nötig davon einsetzen, Windows 7 bietet doch inzwischen sehr viel selbst.

Fahre zB VPN direkt in Windows, ohne Cisco usw. und Lenovos WLAN Center geht zB auch überhaupt nicht. WLAN n, was ist das?

Viel Erfolg!

Gesendet von meinem HTC Desire S mit der Hardwareluxx App



[quasicasi]

Viel Erfolg!

Danke!

Werde es mal eingrenzen.
Wi-Fi Engine ist deinstalliert; arbeite nur noch mit Windows Boardmitteln.
Welcher Wi-Fi Chip es ist, habe ich nicht rausfinden können. Asus schweigt sich aus.
Standardmässig installiert Win7 x64 automatisch zwei Treiber:

Drahtlosnetzwerkverbindung: Nicht verbunden, Broadcom 802.11n-Netzwerkadapter
Drahtlosverbindung2: Nicht verbunden, Microsoft Virtual Wifi Miniport Adapter

Ohne eine Zusatzsoftware habe ich keine Möglichkeit, den Adapter z. B. als AP zu konfigurieren.

Jetzt mal eine einfache Frage an alle ASUS P8Z77 Besitzer, die den eingebauten WLAN Adapter unter Windows 7 als Access Point nutzen:

Wo genau stellt ihr z. B. ein, welches Verschlüsselungsverfahren genutzt werden soll???! ( WEP, WPA, WPA-2, etc.)

DAS würde mich mal interessieren...



[TGP]

Die mit Abstand einfachste Lösung ist für mich Connetify.me, das installiert man, konfiguriert es einmal und dann entfernt man den Autostarteintrag (sofern nicht bei jedem Start das Interface mit Traysymbol geladen werden soll). Ergebnis: PC an, WiFi Hotspot vorhanden.
WPA2 Verschlüsselung ist vorhanden und ich brauch den AI Suite Müll nicht...



[quasicasi]

Ergebnis: PC an, WiFi Hotspot vorhanden.
WPA2 Verschlüsselung ist vorhanden und ich brauch den AI Suite Müll nicht...

Das werde ich auch noch probieren!
Nach dieser Anleitung habe ich so einiges mehr verstanden. Offenbar macht die Suite auch nicht viel mehr. Funktioniert sehr gut mit den Befehlen.
Standardmässig gilt die WPA2 Verschlüsselung. Den Kanal kann ich expliziert im Broadcomm Adapter ändern.
Bei der gemeinsamen Nutzung wird ein kleiner DHCP Server gestartet.

Der verbaute Chip ist höchstwahrscheinlich ein BCM4359 (BT 4.0 und Wifi in einem). Der Treiber ist also richtig installiert.

EDIT: Das Tool ist cool! Die Verbindung funktioniert. Jetzt muss ich nur noch rausfinden, was dieses Proggi anders einstellt...



[TGP]

Wenn man das mit Windows Boardmitteln einstellt, muss man jedes mal die Internetverbindung des PCs neu freigeben. Deshalb funktioniert das via. Batch Datei auch nicht im Autostart. Da ich keine Lust hatte jedes mal rumzuklicken zwecks der erneuten Freigabe habe ich Connectify genommen. Sollte jemand einen Weg kennen wie die Freigabe auch nach dem Neustart gespeichert wird- immer her damit



[quasicasi]

Wenn man das mit Windows Boardmitteln einstellt, muss man jedes mal die Internetverbindung des PCs neu freigeben.

Hast Recht! Unglaublich! Da wäre ich nie oder nur durch Zufall drauf gekommen! Es funktioniert so!

EDIT:
Ob es funktioniert, weil Connectify mal installiert ware, kann ich nicht sagen, aber es funktioniert auch ohne.
Auch nach einem Neustart des Rechners. Die Batch-Datei startet das WLAN und der Client kann
sich verbinden. Die "gemeinsame Internetverbindung" muss nicht noch einmal aktiviert werden.



[Xsus76]

Für das P8Z77-V gibt es ein Firmwareupdate der IME von 8.0 auf 8.1. Datiert auf den 05.09.2012.



[M@tze]

Ich bin gerade am ueberlegen, ob ich mir vom P8Z77-V die Standard oder die Pro Variante zulegen soll (da ich schon immer Boards von Asus verwende und MIPS fuer diese Serie auch Wasserkuehler fuer die Mosfets anbietet). Die Features vom Premium und Deluxe sind fuer mich uninteressant. Dank der Vergleichsliste von Unicorn (warum bekomme ich sowas nicht direkt von Asus?? ) habe ich nun herausgefunden dass der (fuer mich) hauptsaechliche Unterschied in der Spannungsversorgung der CPU besteht (12 Phasen zu 16 Phasen). Da ich mit Wasser kuehle und die CPU entsprechend uebertakten will (i5-3570k) wuerde es mich interessieren, ob fuer mich die 12 Phasen ausreichend waeren und die 16 Phasen nur "nice to have" sind oder ich mir damit eventuell Aerger in's Haus hole.

Gibt es dafuer Erfahrungen?



[Rhianna]

@Dr.No

MeaCulpa
es lief wohl stabil weil ich Anti-Surge abgeschaltet hatte
ich hab nun das NT testen lassen, es war hinüber
Nun ist aber alles gut

lg
Rhia



[Lorenor Zorro]

@M@tze

habe das P8Z77-V mit 3570K und Samsung Green und bin sehr zufrieden mit dem Board. OC ist kein Problem mit dem Board. Wichtiger als die Spannungsversorgung ist wohl die güte deiner CPU .



[schinderhannes]

Mal eine kurze Frage zum übertakten, das habe ich das letzte Mal mit meinem DFI nF4 gemacht

Habe den i5-3570K und würde gerne zunächst einfach mal die 4 Ghz testen, aber will dabei nicht auf die Stromspargeschichte verzichten.
D.h. @default ist es ja so :
1,6Ghz bei <1v (Multi 16x). Mit dem Turboboost geht er unter Last auf 3,8Ghz @ 1,2v.

Wenn ich jetzt den Idlemodus so lassen will und unter Last statt auf 3,8 einfach mal 4,0Ghz haben will, reicht es aus den Multi auf 40 zu fixen ?
Ich meine, wird dann trotzdem im Idlemodus runtergetaktet und die Spannung rausgenommen ?
Und was passiert wenn ich die Spannung erhöhe, bezieht sich das nur auf den Load-Modus ?
Früher war alles einfacher ohne den Stromsparkram



[M@tze]

@Lorenor Zorro

Danke fuer die Info. Das die CPU mitspielen muss, ist mir schon klar ...
Wie hoch hast Du deine uebertaktet?

Bloede Frage, bin nicht mehr so uptodate:

Was ist Samsung Green?

Edit: Gerade selber gefunden, Low Voltage RAM. Ist der was besonderes?



[Lorenor Zorro]

@M@tze
ist mit etwas unter orginal vcore auf 4GHZ . Habe die 4,5GHZ auch schon laufen gehabt brauche die Leistung aber noch nicht.

Die Samsung Green sind aufgrund ihrer höhe sehr gut für meinen Prolimatech Genesis geeignet. Dann sind es noch die wohl besten low voltage RAM Module im Moment.



[M@tze]

Gut, dann werde ich mich mit dem Standard Z77-V zufrieden geben. Prolimatech Genesis, den hat ein Bekannter auch - das ist aber auch ein Monster ... (der Kuehler, nicht der Bekannte)



[gna]

Hallo,

ich habe seit letzten Mittwoch das Asus P8Z77-V, dazu den Intel 2600k (vorher lief die CPU mit einem Asrockboard seit 8 Monaten ohne Probleme auf 4500 mhz).

Aktuelle Biosversion: 1606
EPU: disabled
TPU: disabled

Seit 2 Tagen versuche ich nun die CPU wieder auf 4500 mhz ans laufen zu bekommen.

Eigentlich kann ich mich nicht entsinnen, eine CPU jemals nicht übertaktet zu haben. Aber das erste mal seit über 15 Jahren, verzweifle ich an meiner eigenen Unfähigkeit oder das Board ist definitiv defekt!

Auf dem Bild sieht man das ich momentan den Multiplikator auf 42 stehen habe, aber die CPU nur mit 3400 MHZ (Standart des 2600k) läuft. Auch mit CPU-Z nur 3400 mhz.

Ich hoffe das ich nur zu dusselig bin und irgend etwas nicht verstanden/übersehen habe!

Gruß
gna
