[Sammelthread] ASUS Prime X470-Pro (AM4)

RootUser1911 · 30.03.2019

w0mbat schrieb:
Das Programm hat das sicher nicht gemacht, wenn du damit nur ausgelesen hast. Schonmal alle RAM Riegel nochmal entfernt und wieder eingebaut?

Ich teste und melde mich wieder.

Vorweg: Ein Memtest Durchlauf zeigte bisher keine Fehler an.

EDIT:

Ich habe rausgefunden, dass ASUS Aura sich wohl mit Thaiphoon beißt. Nach einer Deinstallation funktionierte Thaiphoon wieder normal.

Die Latenzen sind leider weiterhin schlecht. Frage mich was der Grund sein kann.

Laufe aktuell noch auf dem UEFI mit dem das Brett ausgeliefert wurde: 4024

Macht es Sinn zu aktualisieren? Habe gelesen, dass bei einigen die Leistung ein gutes Stück eingebrochen ist.

Testweise werde ich Win 10 mal neu aufspielen um eine neutrale Ebene für weitere Tests zu schaffen.

w0mbat · 30.03.2019

Les mal deine timings mit dem RTC aus und poste einen screenshot.

RootUser1911 · 30.03.2019

w0mbat schrieb:
Les mal deine timings mit dem RTC aus und poste einen screenshot.

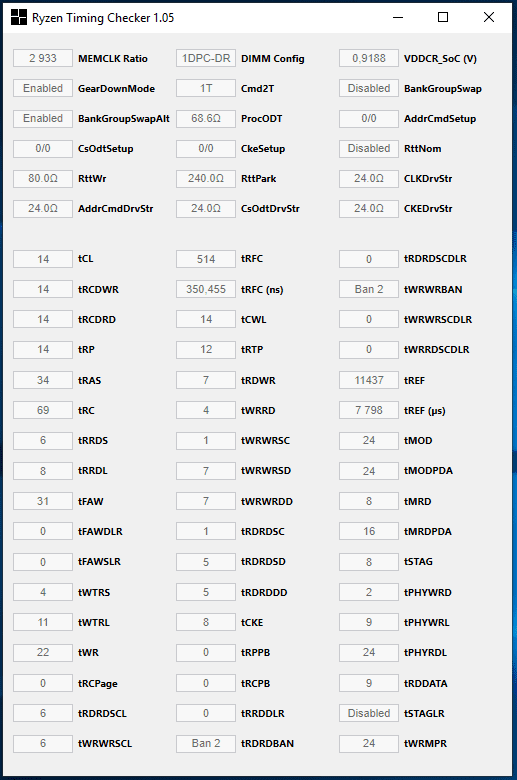

Das sind meine Timings:

Ich betreibe den RAM mit dem mitgelieferten OC Profil. 2933 Mhz bei 14-14-14-34.

Mich wundert es ein sehr, dass in dem Aida64 Extreme RAM mit höheren "Main" Timings und mit weniger Mhz bei schwächerer CPU mehr Leistung bringt.
Da muss ja was an der Feinkonfiguration der Timings vom Board her etwas nicht passen (Auto Konfig).

EDIT:

Habe nun mittels DRAM-Calculator-for-Ryzen-1.4.1 ein wenig rumprobiert.

Nun komme ich auf vernünftige Werte.

Muss noch testen ob es stabil läuft.

Hier die Timings

w0mbat · 30.03.2019

Was für ein Mobo und was für eine CPU hast du denn?

Lad dir mal den Ryzen DRAM Calc runter, dort bekommst du erste Anhaltspunkte was für timings gehen können.

Wie sind denn deien Aida64 Ergebnisse?

RootUser1911 · 30.03.2019

w0mbat schrieb:
Was für ein Mobo und was für eine CPU hast du denn?

Lad dir mal den Ryzen DRAM Calc runter, dort bekommst du erste Anhaltspunkte was für timings gehen können.

Wie sind denn deien Aida64 Ergebnisse?

Habe den Ryzen DRAM Calc schon verwendet. Bessere Ergebnisse, aber wieso man diese auch mit weniger CPU Mhz und langsameren Timings schafft verstehe ich nicht.
Irgendwie scheint es eine Bremse im System zu geben. Der RAM ist nun ja wirklich schon gut dabei, siehe meinen vorigen Post, oder sehe ich das falsch?

Natürlich das ASUS x470 Pro

CPU ist der Ryzen 5 2600

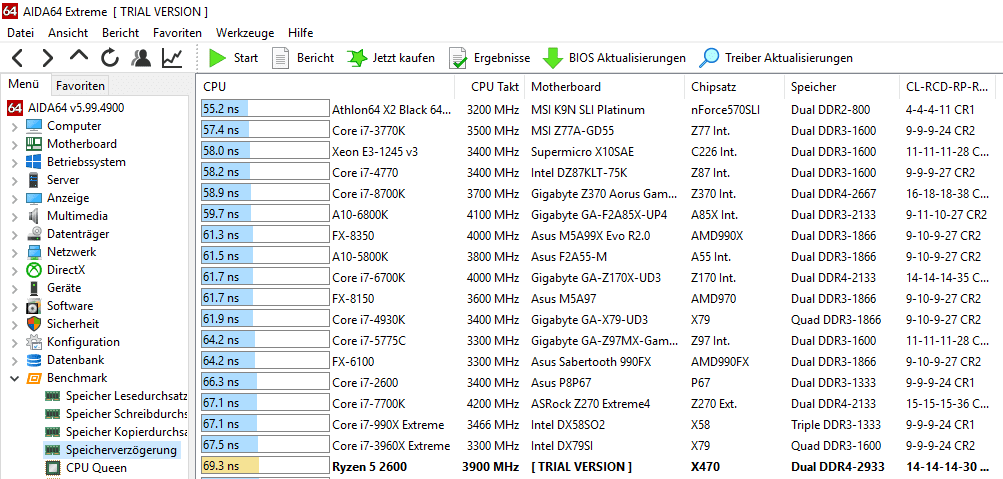

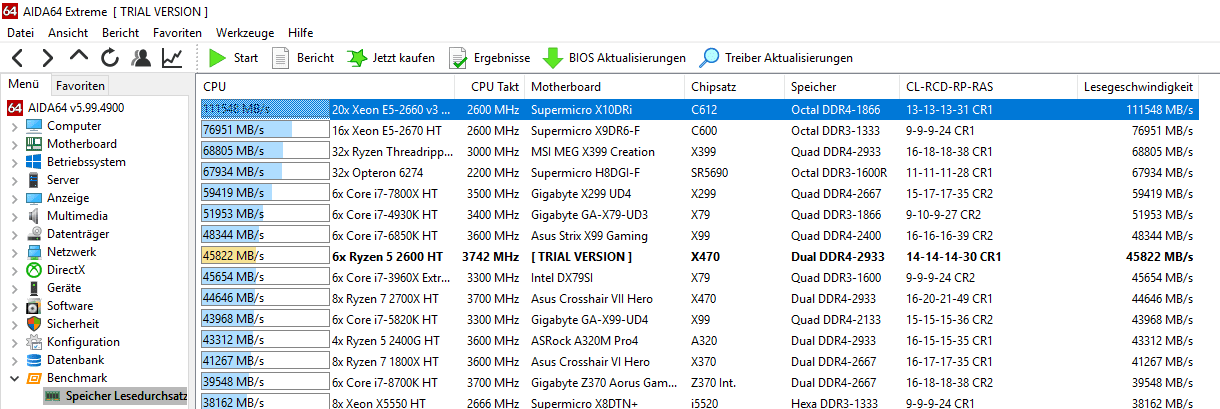

Meine jetzigen Ergebnisse:

Ich frage mich was die Latenz so hochtreibt. Auf meinem alten System mit AMD 8350 und 32 GB 1866 RAM hatte ich 59ns.

w0mbat · 31.03.2019

Was hast du denn sonst noch so im System? zB sowas wie ne Soundkarte oder ähnliches.

Deine SoC Vcore ist mit 0,91V auch ziemlich niedrig, ist das der Standardwert oder wird der vom RTC vielleicht falsch ausgelesen? Sonst fällt mir nicht mehr sehr viel ein...

Reous · 31.03.2019

@RootUser1911
Für ein Ryzen System und deine eingestellten Werte, ist die Latenz so in Ordnung. Unter 60ns kommst du nur mit höherem Ram Takt und guten Timings. Kann man so nicht direkt mit deinem alten FX 8350 vergleichen.
Hast du mal versucht aus dem RAM etwas mehr herauszuholen, so Richtung 3200C14?

RootUser1911 · 31.03.2019

w0mbat schrieb:
Was hast du denn sonst noch so im System? zB sowas wie ne Soundkarte oder ähnliches.

Deine SoC Vcore ist mit 0,91V auch ziemlich niedrig, ist das der Standardwert oder wird der vom RTC vielleicht falsch ausgelesen? Sonst fällt mir nicht mehr sehr viel ein...

Habe nur eine 1070 verbaut, sonst ist das System noch leer. Die NVME SSD habe ich wegen Hitzeproblemen temporär gegen eine normale SATA HDD getauscht.

Meinst du eine höhere SoC Vcore bringt etwas? Ich kann es ja mal testen. Sollte sich was ändern sag ich Bescheid.

EDIT: Der Wert im UEFI für SoC Vcore liegt bei 0,925, 0,9188 kommt wohl an. Habe den Wert nun belassen aber die Load Line Calibration auf 110% gestellt und die Stromzufuhr auf ASUS optimized gestellt.

EDIT EDIT: Am Verhalten ändert sich auch nach SoC Vcore Erhöhung wie erwartet nichts.

w0mbat · 31.03.2019

Also du hast aktuell ja DDR4-2933 mit GDM am laufen und dein tRFC liegt bei 281. Jetzt am Morgen, mit klarem Kopf, sind 69,3ns dafür ein guter Wert. Mein RAM läuft zB mit DDR4-3400 ohne GDM und mein tRFC liegt bei 272, das ergibt laut Aida64 eine Latenz von 61,7ns. Dazu hab ich noch ein mini-ITX Mobo, was nochmal besser für den RAM ist.

Da du 32GB mit 2x16GB DR hast sind deine Werte schon ganz gut. Du kannst ja mal schauen, wie Reous schon gesagt hat, ob du Richtung DDR4-3200 kommst. Zur SoC: wenn das so der Standard ist, dann passt das schon. Finde nur 0,9188V sehr wenig, mein Standard ist >1V und mit -105mV kommen bei mir ~0,96V an.

RootUser1911 · 01.04.2019

w0mbat schrieb:
Also du hast aktuell ja DDR4-2933 mit GDM am laufen und dein tRFC liegt bei 281. Jetzt am Morgen, mit klarem Kopf, sind 69,3ns dafür ein guter Wert. Mein RAM läuft zB mit DDR4-3400 ohne GDM und mein tRFC liegt bei 272, das ergibt laut Aida64 eine Latenz von 61,7ns. Dazu hab ich noch ein mini-ITX Mobo, was nochmal besser für den RAM ist.

Da du 32GB mit 2x16GB DR hast sind deine Werte schon ganz gut. Du kannst ja mal schauen, wie Reous schon gesagt hat, ob du Richtung DDR4-3200 kommst. Zur SoC: wenn das so der Standard ist, dann passt das schon. Finde nur 0,9188V sehr wenig, mein Standard ist >1V und mit -105mV kommen bei mir ~0,96V an.

Hi w0mbat

Danke für deine Infos! Kannst du mir auch verraten was GDM ist?

Was mich aktuell halt richtig nervt ist nachdem die Latenz also ok ist dies:

Wie oben bereits beschrieben:

- Mehr CPU Takt
- Mehr RAM Takt
- Schärfere Timings

Resultiert in weniger Leistung.
Wie funktioniert das?

Genutzt wurde das 2933 Profil (DOCP) und dann auch 3000 Mhz hochgezogen.

w0mbat · 01.04.2019

GDM = GearDownMode, eine Art 1.5T. Man kann die command rate (CR) auf 1T lassen, aber in bestimmten Szenarien arbeitet der RAM dann nur mit dem halben Takt, also quasi ein Zwischenschritt zwischen 1T und 2T. Aber sollte eher Auswirkungen auf die Latenz haben.

Der Takt hat viel mehr Einfluss auf die Lese- und Schreibraten als die timings, die sind eher für die Latenz wichtig. 42.900 MB/s zu 43,300 MB/s sind quasi Messungenauigkeit, bei mir schwankt es zT um bis zu 500 MB/s. Und DDR4-2933 ist auch fast gleich wie DDR4-3000. Das würde ich wirklich nicht als lahm bezeichnen.

Aber vielleicht gibt es hier ja jemand der auch DDR4-3000 am laufen hat um mal Vergleichswerte zu bekommen.

Reous · 02.04.2019

@RootUser1911
Stehen bei deinem neusten Test einige Subtimings alle wieder auf Auto? Poste am besten noch einmal einen Screen von RTC mit dem "lahmen" Setting.

DMHas · 02.04.2019

Mein Mainboard ist spontan am Wochenende gestorben. PC gab keinen Mucks mehr von sich. :heul:

Jetzt läuft er wieder (mit einem X470 TUF :fire:

). Mal sehen wie das Ganze weiter geht....

RootUser1911 · 02.04.2019

Reous schrieb:
@RootUser1911
Stehen bei deinem neusten Test einige Subtimings alle wieder auf Auto? Poste am besten noch einmal einen Screen von RTC mit dem "lahmen" Setting.

@w0mbat

GDM, ok, heißt man sollte auf 2T gehen um dies zu vermeiden?

@Reous

Ja bei dem Test sind die Sub Timings wieder auf Auto. Vielleicht bin ich da zu picky, aber wenn ich einen fast 400€ RAM auf ein Board spaxe welches von G.Skill getestet wurde mit diesem RAM Kit, welches extra für Ryzen austariert wurde, dann erwarte ich eine Mehrleistung im Standard. Wie gesagt finde ich die Kombo so oder so komisch, die anderen Kits haben schlechte Main Timings, CPU weniger Mhz, RAM weniger Mhz und dennoch mehr Leistung. Ich habe das Geld sozusagen aus dem Fenster geworfen - mein subjektives Gefühl.

Wo würdest du empfehlen bei den Timings etc. anzusetzen, also was bringt am meisten?

Danke für deinen Input!

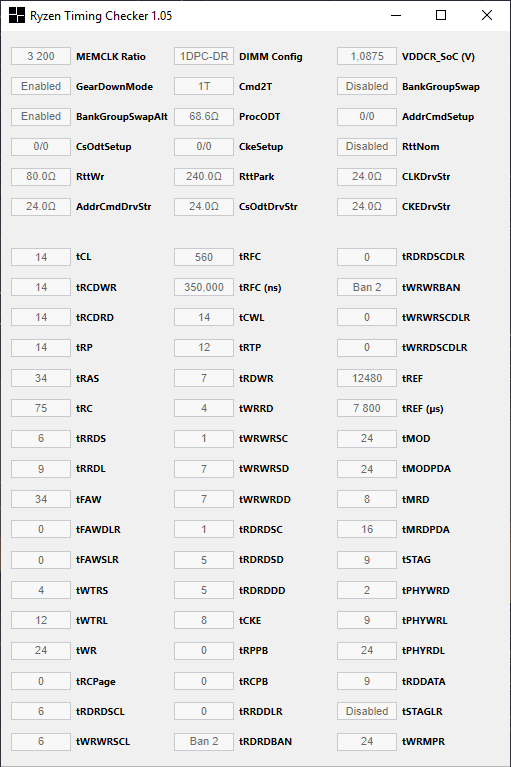

Hier die Timings

Reous · 03.04.2019

@RootUser
Der RAM wird sein Geld schon wert sein aber wenn du die volle Leistung willst, dann musst du auch händisch alles selbst anpassen. Wenn zb die Subtimings auf Auto stehen verlierst du gefühlt 50% Leistung.

GDM solltest du auf Enabled + 1T stehen lassen.

GDM off + 1T = schnellstes Setting aber geringste Stabilität
GDM on + 1T = mittleres Setting aber hohe Stabilität
GDM off + 2T = langsamstes Setting und hohe Stabiltät

Zwecks RAM. Hast du mit einem Stabilitätsprogram überprüft ob die 3200 CL14-14-14 stabil sind? Wenn ja, würde ich vorschlagen du meldest dich nochmal im Ryzen RAM OC Thread mit deinen Wünschen. Ich bin dort auf vertreten und helfe dir dann gerne weiter zwecks optimierte Subtimings

[Sammelthread] Ryzen RAM OC Thread + Mögliche Limitierungen

Edit @DMHas1
Drehen denn die Lüfter noch oder ist wirklich alles tot?

karenin · 03.04.2019

GDM setzt den "Command channel" auf 1T, während die eigentliche Ausführung dieser Befehle dann in 2T läuft.

Im Prinzip wie der Firmenchef der alle 5 Minuten Befehle verteilt aber die Belegschaft nur alle 10 Minuten was macht.

1,5T ist da etwas übertrieben auf die reine "Leistung" bezogen.
Stell dir das wie ein Versandhandel vor, 1T ohne GDM ist quasi bestellt übers Web, am gleichen Tag ausgeliefert mit ner Drohne.
1T mit GDM ist Bestellt übers Web aber versandt mit der Post.
Und 2T wie die alten Otto Kataloge früher, Bestellt per (postalisch) einschicken des Bestellzettels, versandt per Post.

RootUser1911 · 03.04.2019

@Reous

Danke für deine Antwort!

Also mit 3200 mit DOCP Profil und alles andere auf Auto

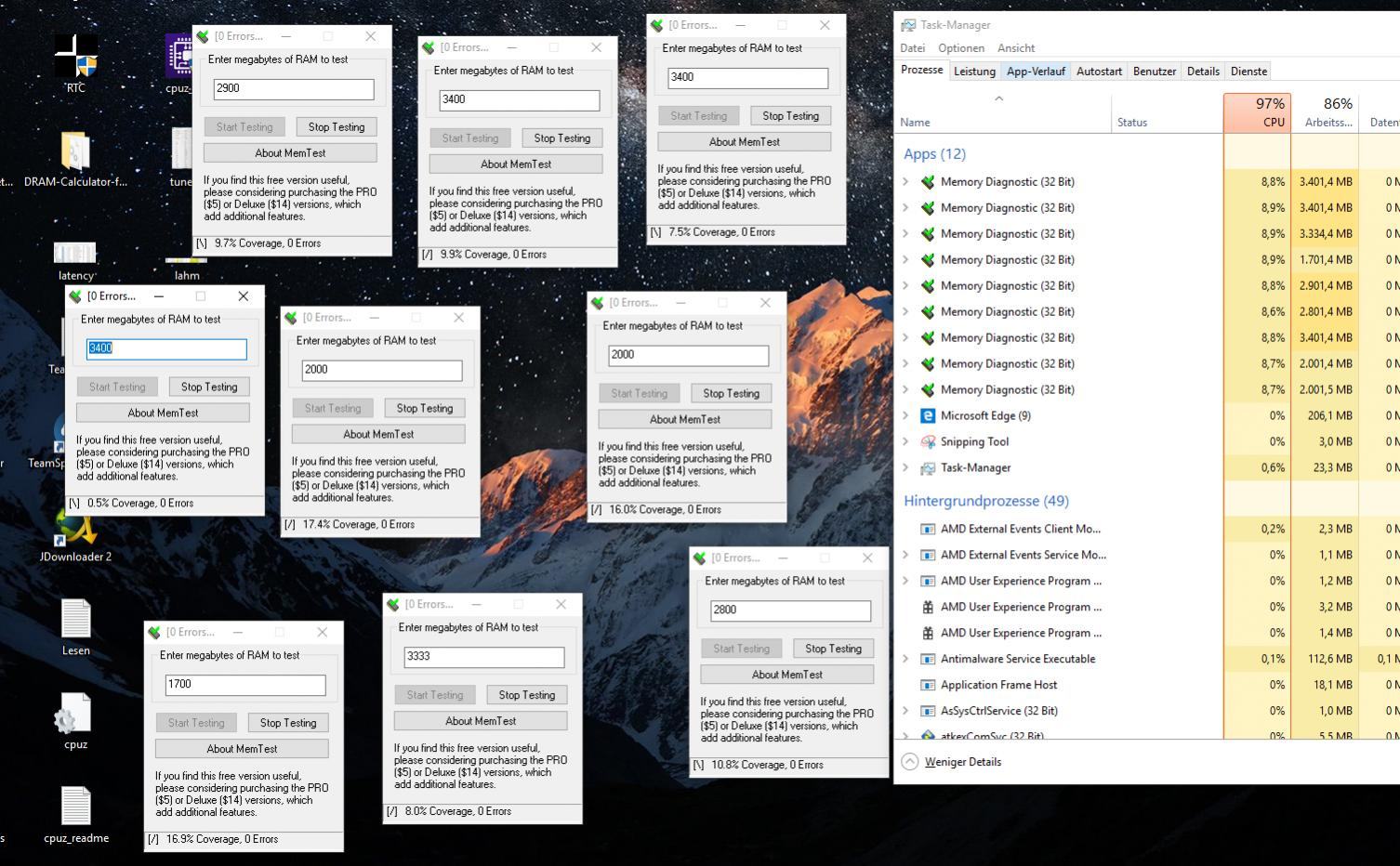

Stabilitätstest läuft bisher fehlerfrei.
Mal schauen ob dauerhaft und wenn ja geht's ans tunen.

EDIT: Schon in die Knie gegangen... Habe glaube ich auch den Volt runtergeregelt. Teste nun also erstmal unter 3200.

Reous · 04.04.2019

Mit der Spannung kannst du ruhig erstmal bis auf 1.40V hoch. Eventuell auch noch tRCDRD auf 15 erhöhen.

Wenn du willst kannst du später auch noch das BankGroupSwap Profil aus dem Startpost laden. Das ladet die optimalen Einstellungen für Dual Rank (BGS: Enabled / BGS_Alt: Disabled) und danach kannst du deine gewohnten Einstellungen machen. Das gibt je nach Anwendung nochmal einen kleinen Geschwindigkeitsschub.

eSp!s0 · 04.04.2019

Reous schrieb:
@eSp!s0
Hattest du die Probleme von Anfang an? Neuere Windows Versionen könnten auch Probleme verursachen. Mal einen anderen PCIe Slot ausprobiert, insbesondere der unterste x16 Slot?
Hat nicht @karenin auch eine Xonar Karte? Eventuell kann er helfen.

Kurze Rückmeldung:

Karte war schon im untersten x16 damit die Graka etwas Luft hat

Benutze seit je her die Mod-Treiber von UniXonar und dort normalerweise die aktuellsten. Nur die letzte Version (auch schon ca. 1 Jahr alt), die speziell nur noch für Windows 10 ist, machte bei mir bisher immer Probleme, deshalb hatt ich immer die Vorletzte genutzt. Hatte die wirklich immer wieder mal installiert und immer die selben Probleme. Naja, jetzt mit den Latency-Problemen dachte ich mir, ich probiere die mal wieder, mittlerweile ja andere Basis (AMD) und neuere Windows-Version und was soll ich sagen, die Bugs habe ich nun tatsächlich nicht mehr und bisher nach kurzem Test sind zudem die Latency-Probleme weg.
Ich hoffe das bleibt nun so, aber der Kurztest war erfolgreich.

Trotzdem natürlich danke für die Tips!

Jaffi · 05.04.2019

Hi,

habe heute meinen neuen PC mit diesem Board in Betrieb genommen. Wie soll man das mit den Chipsatztreibern machen? Habe Version 18.50.16.01 von der Asus Webseite installiert. Da meine Graka eine Vega 64 ist, wurde da anscheinend auch ein Treiber mitinstalliert, da AMD weitaus ältere anbietet. Kann ich da einfach den aktuellen AMD Adrenalin Treiber drüber bügeln? Und wieso wurde ryzen Master nicht installiert, ist das separat?

Fragen über Fragen!

Holzmann · 05.04.2019

Ja drüber bügeln geht immer, ryzen Master ist extra: AMD Ryzen Master-Ãœbertaktungstool | AMD

Chipsatztreiber: X470 Drivers Support | AMD

karenin · 05.04.2019

NICHT die Chipset Treiber von der AMD seite nehmen wenn du das Combo Bios (oder 4204) benutzt. Die von Asus sind neuer. Die kommen allredings mit dem Grafiktreiber, diesen abwählen bei der Installation.

Jaffi · 05.04.2019

karenin schrieb:
NICHT die Chipset Treiber von der AMD seite nehmen wenn du das Combo Bios (oder 4204) benutzt. Die von Asus sind neuer. Die kommen allredings mit dem Grafiktreiber, diesen abwählen bei der Installation.

Ja, habe direkt das aktuellste bios geflasht. Werde es dann so machen, danke!

Jaffi · 05.04.2019

Hat jemand eine Ahnung, wieso das UEFI resettet, wenn ich das Bios auf der Graka switche? Da erscheint ein schwarzer Bildschirm mit weißer Schrift und Logo, der mich auffordert, F1 zu drücken und ins UEFI zu gehen. Nichts wildes, würde mich nur mal interessieren.

Problem gefunden, das bios scheint immer zu resetten, wenn der Strom komplett weg ist. Wie kann das bei einem neuen board sein? Die Batterie kann doch nicht schon leer sein?

Nachtrag: Batterie gewechselt, Problem behoben. Schon ein Ding, dass das nagelneue Board mit einer alten/kaputten Batterie daher kommt.

amdx2 · 06.04.2019

Irgendwie verstehe ich das nicht mit dem neuesten Bios. Mein Ram Gskill Trid. F4-3200C14D-16GTZ lief bisher mit max. 3333 Mhz mit unveränderten Timings von cl14. Mit dem neuen Bios lief es bisher 3400 Mhz. Jetzt habe ich noch mal auf 3466 Mhz hochgesetzt und läuft noch immer Problemlos. Auch mit Prime. Spannung habe ich auf 1,38V. Hat jemand ähnliche Erfahrung gemacht?

Oder liegt es daran dass ich Ramsockel und Ramkontakte gründlich mit Isopropenol gereinigt habe ???

w0mbat · 06.04.2019

Wieso bin ich der Einzige, bei dem das neue BIOS nicht mehr bringt?

Reous · 06.04.2019

Jaffi schrieb:
Nachtrag: Batterie gewechselt, Problem behoben. Schon ein Ding, dass das nagelneue Board mit einer alten/kaputten Batterie daher kommt.

Das ist in der Tat eher ungewöhnlich bei einem neuen Board. Immerhin hast du den Fehler schnell gefunden.

amdx2 schrieb:
Jetzt habe ich noch mal auf 3466 Mhz hochgesetzt und läuft noch immer Problemlos

Altes Spiel wie bei jedem neuen Bios. Bei manchen läuft es besser, bei anderen schlechter. Wenn du sonst nichts geändert hast, dann sei froh und genieße

Jaffi · 08.04.2019

Empfehlt ihr schlussendlich OC per fixer Spannung oder per Offset? Wird der Prozessor bei fixer Spannung eigentlich heißer im Desktop/Idle Betrieb?

Holzmann · 08.04.2019

Klar fixe Spannung ist blöd, wenn möglich per Offset, geht ja bei den Asus Boards prima ein zu stellen ...

Robo · 08.04.2019

Jaffi schrieb:
Wird der Prozessor bei fixer Spannung eigentlich heißer im Desktop/Idle Betrieb?

Jein^^ - kommt drauf an was du erreichen willst...
Soll das Ding selbst auf maximalen Takt gehen, bleibt nur "Auto" bzw. noch besser "Offset" bei -50 bis -100mV.
Damit gewinnst du etwas Leistung bei Nutzung von wenigen Kernen. Meiner geht so mit -50mV und 101MHz bis 4,39GHz (4,43GHz bei 102MHz sind auch kein Problem).

Bei fixer Spannung und manuellem Takt gewinnst du etwas Leistung bei Nutzung von vielen Kernen (wenn du es kühlen kannst...) - hier reden wir von >4,1GHz Allcore, allerdings ist meistens bei 4,2 bis 4,25GHz das Ende bereits erreicht und das ganze auch nicht besonders kühl*

So weit die Theorie, jede CPU und Mainboard sind ein Unikat und was am Ende rauskommt kann man nur theoretisch beantworten.
Was im Desktop/Idle Betrieb kühler oder wärmer ist spielt sowieso keine Rolle - die Differenz ist minimal, aber hohe Spannung bei hohem Takt ist wärmer.

*meine Temps sind nicht vergleichbar, da die CPU und der Kühler konvex sind - work in Progress, aber derzeit keine Lust^^

CPU	AMD AM4 Socket AMD Ryzen™ 2nd Generation/Ryzen™ with Radeon™ Vega Graphics Ryzen™ 1st Generation/7th Generation A-series/Athlon X4 Processors Supports AM4 Socket 12/14 nm CPU Supports CPU up to 8 cores
Chipset	X470
Arbeitsspeicher	AMD Ryzen™ 2nd Generation Processors 4 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz AMD Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors 4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz AMD 7th Generation A-Series/Athlon X4 Processors 4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Un-buffered Memory
Grafik	Integrated Graphics in the AMD Ryzen™ with Radeon™ Vega Graphics/ 7th Generation A-Series APU Multi-VGA Ausgaben Unterstützung : HDMI/DisplayPort Schnittstellen - Supports HDMI 1.4b with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Maximaler geteilter Speicher von 2048 MB
Erweiterungs- schächte	AMD Ryzen™ 2nd Generation/ Ryzen™ 1st Generation Processors 2 x PCIe 3.0 x16 (x16 or dual x8) AMD Ryzen™ with Radeon™ Vega Graphics /7th Generation A-Series/Athlon X4 Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X470 chipset 1 x PCIe 2.0 x16 (max at x4 mode) *1 3 x PCIe 2.0 x1
Speichersystem	AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) AMD 7th Generation A-Series/Athlon X4 Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode) AMD X470 chipset : 1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 2 mode)*3 6 x SATA 3Gb/s-Schnittstellen Unterstützen RAID 0, 1, 10

LAN	Intel® I211-AT
Audio	Realtek® S1220A 8-Kanal High Definition Audio CODEC featuring Crystal Sound 3 - Unterstützt : Anschlusserkennung, und Multistreaming, Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite
USB Schnittstellen	AMD Ryzen™ 2nd Generation/ Ryzen™ with Radeon™ Vega Graphics/ Ryzen™ 1st Generation/7th Generation A-Series/Athlon X4 Processors : 4 x USB 3.1 Gen 1 Schnittstellen (4 an der Gehäuserückseite, blau, Type-A) AMD X470 chipset : 1 x USB 3.1 Gen 2 front panel connector Schnittstellen 4 x USB 3.1 Gen 1 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern, Type-A + USB Type-CTM) 4 x USB 2.0 Schnittstellen (4 intern) ASMedia® USB 3.1 Gen 2 controller : 2 x USB 3.1 Gen 2 Schnittstellen (2 an der Gehäuserückseite, teal blue, Type-A)
Besondere Features	5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. Fan Xpert4 - Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors selection for optimized system cooling control ASUS 5X Protection III : - ASUS SafeSlot Core: Fortified PCIe Slot prevents damage - ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges! - ASUS Overvoltage Protection: World-class circuit-protecting power design - ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability! - ASUS DIGI+ VRM: 10 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection ASUS TPU : - Auto Tuning ASUS EPU : - EPU AURA : - Aura Lighting Control ASUS Exclusive Features : - AI Suite 3 - Ai Charger - Turbo LAN ASUS Quiet Thermal Solution : - Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper - ASUS Fan Xpert 4 ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Turbo APP - featuring system performance tuning for selected applications
Anschlüsse (Rückseite)	1 x PS/2 Tastatur/Maus Combo-Schnittstelle 1 x DisplayPort 1 x HDMI 1 x LAN (RJ45) Schnittstelle 1 x S/PDIF-Ausgang (optisch) 5 x Audio-Anschlüsse 2 x USB 3.1 Gen 2 (teal blue)Type-A, 1 x USB 3.1 Gen 1 USB Type-CTM, 5 x USB 3.1 Gen 1
Anschlüsse (Intern)	1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin) 2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen 6 x SATA 6Gb/s-Schnittstellen 1 x Prozessorlüfteranschluss (1 x 4 -pin) 3 x Gehäuselüfteranschlüsse (2 x 4 -pin) 2 x Aura RGB Strip Headers 1 x 24-Pin EATX Netzanschluss 1 x 8-Pin ATX 12V Netzanschluss 1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode) 1 x M.2 Socket 3 with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode) 1 x Audio-Anschluss an der Gehäusevorderseite (AAFP) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 1 x AIO_PUMP connector (1 x 4 -pin) 1 x W_PUMP+ connector (1 x 4 -pin) 1 x Clear BIOS-Taste 1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt) 1 x 14-1 pin TPM connector 1 x COM port header 1 x T_Sensor Connector 1 x USB 3.1 Gen 2 front panel connector
Zubehör	User's manual ASUS Q-Shield 2 x SATA 6Gb/s-Kabel 1 x M.2 Screw Package 1 x Supporting DVD 1 x SLI HB BRIDGE(2-WAY-M) 1 x Q-connector(s) (1 in 1)

2700X	Prime95	Cinebench
X370-Pro X470-Pro	4GHz @ 1.162v 4GHz @ 1.137v	4.20GHz \| 1933 Punkte 4.20GHz \| 1921 Punkte

RAMTest ~1000% Max 1.35v Dram Voltage	R5 1600X	R5 2400G	R7 2700X
Samsung B-Die X370-Pro X470-Pro	DDR4-3133 DDR4-3400	DDR4-3266 DDR4-3400	DDR4-3266 DDR4-3400
Hynix MFR X370-Pro X470-Pro	DDR4-3066 DDR4-3266	DDR4-3133 DDR4-3333	DDR4-3133 DDR4-3333

G . S k i l l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
RipJaws 4 blau	16GB	DDR4-3000 CL15-16-16	DDR4-3066 CL16	nur2003	4011	F4-3000C15D-16GRBB
RipJaws V schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-3333 DDR4-3200 DDR4-3200	Reous bluesys chrisxp	4008 4011 4011	F4-3200C16D-16GVKB
	32GB	DDR4-2666 CL15-15-15	DDR4-2800	nur2003	4024	F4-2666C15D-32GVR
Aegis	16GB	DDR4-3000 CL16-18-18	DDR4-3200	oposum	4024	F4-3000C16S-8GISB
Trident Z silber/rot	16GB	DDR4-3600 CL15-15-15	DDR4-3533 CL14	Reous	4018	F4-3600C15D-16GTZ
	16GB	DDR4-3600 CL16-16-16	DDR4-3400 CL14 DDR4-3600 CL14	nospherato QuisaZaderak	4008 4018	F4-3600C16D-16GTZ
	32GB	DDR4-3200 CL14-14-14	DDR4-3333	Mr.Korky	4008	F4-3200C14D-32GTZ
	32GB	DDR4-3200 CL15-15-15	DDR4-3200 CL14 DDR4-3200 CL14	Reous Goldy	4008 4018	F4-3200C15D-32GTZ
Trident Z RGB	16GB	DDR4-3200 CL14-14-14	DDR4-3533 CL14	F4irPl4y	4008	F4-3200C14D-16GTZR
	16GB	DDR4-3600 CL16-16-16	DDR4-3400	Terminator800	4018	F4-3600C16D-16GTZR
	32GB	DDR4-2400 CL15-15-15	DDR4-2666	antonrumata	4024	F4-2400C15Q-32GTZRX
SniperX	16GB	DDR4-3600 CL19-20-20	DDR4-3533 CL16 DDR4-3600 CL18	Reous delafer2000	4018 4018	F4-3600C19D-16GSXWB
	32GB	DDR4-3600 CL19-20-20	DDR4-3400 CL16	Reous	4024	F4-3600C19D-32GSXKB

C r u c i a l
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Ballistix Sport LT rot	16GB	DDR4-2666 CL16-18-18	DDR4-3000	Reous	4008	BLS2C8G4D26BFSE
Ballistix Tactical Tracer RGB	16GB	DDR4-2666 CL16-18-18	DDR4-3533	Reous	4024	BLT2C8G4D26BFT4K

A D A T A
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
XPG Spectrix D40 RGB	16GB	DDR4-3600 CL17-18-18	DDR4-3533 CL14	iGameKudan	4024	AX4U360038G17-DR40

C o r s a i r
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Vengeance LPX schwarz	16GB	DDR4-3200 CL16-18-18	DDR4-3200 v5.39	eSp!s0	4024	CMK16GX4M2B3200C16
Vengeance RGB weiß	16GB	DDR4-3200 CL16-18-18	DDR4-3466 CL14 v4.31	Darki24	4024	CMR16GX4M2C3200C16W

P a t r i o t
Serie	Größe	Geschwindigkeit	Möglicher Takt	User	Bios	Bezeichnung
Viper 4	16GB	DDR4-3000 CL16-18-18	DDR4-3000	DMHas1	4024	PV416G300C6K

[Sammelthread] ASUS Prime X470-Pro (AM4)

Profi

Enthusiast

Profi

Enthusiast

Profi

Enthusiast

Mr AMD

Profi

Enthusiast

Profi

Enthusiast

Mr AMD

Enthusiast

Profi

Mr AMD

Profi

Profi

Mr AMD

Urgestein

Enthusiast

The Saint

Profi

Enthusiast

Enthusiast

Enthusiast

Enthusiast

Mr AMD

Enthusiast

The Saint

Urgestein

Ähnliche Themen
