[Sammelthread] ASUS Sabertooth P67 (Intel P67)

ASUS Sabertooth P67 B3




1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 Spezifikationen



2.Information

2.1 Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler/Wakü

3.1 Downloads

Algemeines

Bilder:
folgen

Lieferumfang:
showpic.php

- 1 x Mainboard
- 2 x SATA-3 Kabel
- 2 x SATA-3 Kabel
- 1 x I/O-Blende
- 1 x SLI Bridge
- 4 x Schraube für Optionnale Lüfter
- 1 x "Zuverlässigkeit-Zertifikat" für die verbauten Komponenten.
- Treiber-DVD und englischer Dokumentation

Spezifikation:
CPU Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/
Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types
* Refer to ASUSTeK Computer for Intel CPU support list
Chipset Intel® P67(B3) Express Chipset
Memory 4 x DIMM, Max. 32 GB, DDR3 1866/1800/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
* Due to CPU behavior, DDR3 1800 MHz memory module will run at DDR3 1600 MHz frequency as default.
* Please refer to ASUSTeK Computer or user manual for Memory QVL.
Expansion Slots 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
3 x PCIe 2.0 x1
1 x PCI
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports ATI® Quad-GPU CrossFireX™ Technology
Storage Intel® P67(B3) Express Chipset
2 xSATA 6.0 Gb/s ports (brown)
4 xSATA 3Gb/s ports (black)
Intel® Rapid Storage Technology Support RAID 0,1,5,10
Marvell® PCIe SATA 6Gb/s controller
2 xSATA 6Gb/s ports (gray)
JMicron® JMB362 SATA controller
1 xPower eSATA 3Gb/s port (green)
1 xExternal SATA 3Gb/s port (red)
LAN Intel® 82579 Gigabit LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Audio Realtek® ALC892 8-Channel High Definition Audio CODEC
- Absolute Pitch 192khz/24bit True BD Lossless Sound
- BD Audio Layer Content Protection
- Supports Jack-Detection, Multi-streaming, and Front Panel Jack-Retasking
- Optical S/PDIF out port at back I/O
IEEE 1394 VIA® VT6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
USB NEC USB 3.0 controllers
- 4 x USB 3.0/2.0 ports (2 ports at mid-board for front panel support; 2 ports at back panel [blue])
Intel® P67(B3) Express Chipset
- 14 x USB 2.0/1.1 ports (6 ports at mid-board, 8 ports at back panel)
ASUS Unique Features Exclusive TUF Features
"Ultimate COOL!" Thermal Solution
- TUF Thermal Armor
- TUF Thermal Radar
"TUF ENGINE!" Power Design
- 8+2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design
"Safe & Stable!" Guardian Angel
- ESD Guards
- MemOK!
- Anti Surge

Other Special Features
- Front Panel USB 3.0 Support
- ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
- AI Suite II
- ASUS Q-Connector
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS
Back Panel I/O Ports 1 x PS/2 Keyboard/Mouse Combo port
1 x External SATA 3Gb/s port (red)
1 x Power eSATA 3Gb/s port (green)
1 x IEEE 1394a
1 x LAN(RJ45) port(s)
2 x USB 3.0/2.0 ports (blue)
8 x USB 2.0/1.1 ports
1 x S/PDIF Out (Optical)
8 -Channel Audio I/O
Internal I/O Connectors 1 x USB 3.0/2.0 connector(s) supports additional 2 USB ports (19-pin; moss green)
3 x USB 2.0/1.1 connector(s) support additional 6 USB ports
1 x MemOK! button
4 x SATA 6.0Gb/s connectors ( 2 x gray; 2 x brown)
4 x SATA 3.0Gb/s (black)
1 x IEEE 1394a connector
1 x CPU Fan connector(s) (4-pin)
2 x Chassis Fan connector(s) (1 x 4-pin; 1 x 3-pin)
1 x Power Fan connector(s) (3-pin)
1 x Assistant Fan connector (3-pin)
1 x S/PDIF Out connector
24-pin EATX Power connector
8-pin EATX 12V Power connector
1 x Front panel audio connector
1 x COM connector
1 x System Panel (Q-Connector)
1 x Clear CMOS jumper
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories User's manual
2 x SATA 3.0Gb/s cables
2 x SATA 6.0Gb/s cables
1 x Q-Shield
1 x Q-Connecor (2 in 1)
1 x ASUS SLI bridge cable
1 x TUF Certification card
1 x TUF 5 Year Warranty manual (by region)
4 x screws for Assistant Fan
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Features:
TUF Thermal Armor TUF Thermal Radar DIGI+ VRM E.S.P. Efficient Switching Power Design TUF-Komponenten (Chokes mit Speziallegierung, Caps & MOSFETs - zertifiziert nach Militärstandard) MemOK! ESD Guards


Information:


Asus site
http://www.asus.com/product.aspx?P_ID=ZYgjt71bzlh62Zk9&templete=2


Reviews
ASUS Sabertooth P67 Mainboard - Review Hartware.net

User-Review von Helios1969
http://www.hardwareluxx.de/community/f12/asus-sabertooth-p67-tuf-serie-779976.html

Preisvergleich
Hardwareluxx - Preisvergleich

Video Unboxing and first look
YouTube - Asus Sabertooth P67 Core i7 LGA1155 Motherboard Unboxing Linus Tech Tips

Kompatibele RAMs
Code:
Corsair 8 GB DDR3-1600 Kit (CMZ8GX3M2A1600C9, Vengeance)
Corsair 16 GB DDR3-1600 Quad-Kit (CMZ16GX3M4A1600C9, Vengeance)
G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH)

kompatibelen LuftKühler/Wakü
Code:
[B][U]LuftKühler
[/U][/B]Corsair Air Series A70
Zalman CNPS9900 MAX BLUE
Thermalright Silver Arrow
Thermalright HR-02
Prolimatech Megahalems
Megashadow
Super Mega

[U][B]On board Lüfter[/B][/U]
Silent Series 50mm
Revoltec "Air Guard" 50mm

[B][U]Wakü
[/U][/B]Corsair Hydro Series H50
Corsair Hydro Series H70

Downloads
ftp server

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1155/SABERTOOTH_P67/
aktuelles bios
1502
1. Enhance USB input device compatibility under UEFI interface.
2. Enhance XHCI Legacy support.
3. TPU firmware updated to enhance the effect of TPU on some processors.

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Nachricht gelöscht

Zuletzt bearbeitet von einem Moderator:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hat jemand die Xonar D1 oder D2 auf dem Sabertooth? So wie ich das sehe kann ich die Front USB Anschlüsse nicht mehr an das Board anschliessen wenn die D2 eingebaut wird, da das Shield ein Slot dick ist.

hab ich nun nachteile wenn ich das xmp profil im bios aktiv habe? übertaktet sich dadurch was?

Ja aber an ps2011 seine Frage könnte beantwortet werden. Ich habe kein XMP Profil somit kann ich nix sagen.

Ich habe mir jetzt die Xonar D1 eingebaut. Nach vielen Problem läuft die jetzt 1a.

Zuletzt bearbeitet:
Mal ne kurze Frage, bin gerade dabei mein neues System zu erstellen, man liest viel von Sli Probs mit dem Board, das es Probleme bei der Treiberinstalation von Nvidia geben soll (Sli Option nicht vorhanden) bzw Bluescreens etc.
Habe nun fast alles da an Hardware nur der CPU Kühler fehlt noch und ihrgendwie hab ich immo ein flaues gefühl in Punkto Sli ... und frage mich ob ich das Board nicht direkt tauschen soll ...

Hatte hier jemand auch Probs mit Sli ?

nö, absolut keine probs mit SLI, funktioniert bestens bei mir.

ich hab nur das prob, dass ich den rechner runterfahre, aber die lüfter weiterlaufen ^^
und ich find die urssache net. egal, wozu gibts steckerleisten zum ein/ausschalten :d

also die Lüfter im System nicht die von der Graka oder ?

habe immo noch nen 1156er System hier da hab ich auf den USB's auch noch Saft wenn mein System aus ist und ich kann zB Handy etc noch laden

Asus Sabertooth P67 im gedämmten Midi Tower???

Hallo,

ich bräuchte eure Hilfe auf der suche nach einem neuen Mainboard, bisher hab ich das Asus Sabertooth P67 Rev3 ins Auge gefasst.

Beim Sabertooth hats mir ehrlich gesagt die Optik angetan nur weiß ich nicht in wie weit das ganze wirklich sinnig ist (da ich überall was anderes lese). Betreiben würde ich die CPU mit dem Intel Boxset Kühler/Lüfter aber reicht dieser um auf den 50mm MB Lüfter zu verzichten...

Das Gehäuse ist ein gedämmter Lian Li ATX Midi Tower (PC-A05NB) in dem das MB „auf dem Kopf stehend“ montiert ist – ein 120mm Lüfter zieht hinten die Luft an und einer befördert die Luft an der Front wieder ab:

http://www.lian-li.com/v2/en/produc...ex=289&cl_index=1&sc_index=25&ss_index=62&g=f

Übertaktet ist die Kiste nicht aber es könnte sein das zum Ende des Jahres eine größere Grafikkarte kommt.

Hat wer von euch evtl. Erfahrungen was das MB angeht oder wie es sich in gedämmten Gehäusen verhält? Interessieren würde mich auch, ob es auf Grund, der auf den Kopf gedrehten Montage zu Problemen mit der Abluft am Mainboard an sich kommen kann???

Ich weiß die einen sagen das das der größte Schrott ist der eh nix bringt ausser vielleicht nen Hitzestau, die anderen wiederum erzielen super Temperaturen... Hilfe ich komm da nicht weiter!!!



Dank und Gruß!



Mein System:
Prozessor: Intel Core i5 2500K (4x3.30GHz)
CPU Kühler/Lüfter: Intel Boxset
Grafikkarte: MSI R6850 Cyclone 1024MB (Power Edition/OC)
Arbeitsspeicher: Corsair Vengeance 2x4GB (DDR3-1600 DIMM CL9)
Ferstplatte: Samsung Spinpoint F3 1000GB (32MB)
Laufwerk: Sony DRU-880S (CD/DVD-RW)
Gehäuse: Lian Li PC-A05NB ATX (Midi Tower gedämmt)
Gehäuselüfter: 2x Lian Li 120x120
Netzteil: Enermax Modu87+ 500W (80+Gold)

Zuletzt bearbeitet:
So nach 2 Monaten ist mein Erster 50er Lüfter im sack :kotz: Die von Revoltec scheinen nicht so lange zuhalten ? Zum glück hatte ich direckt 2 von gekauft . ;) mal sehen ob es nicht ein Adapter von 50 auf 60 gibt ? Da ist die auswahl was grösser mit lüfter . ;)

ich hab mir den Scythe Silent Mini Kaze als Lüfter gekauft, denke der hält länger, zwar noch nicht verbaut ... mit einem bissel Glück aber nachher, mein CPU Kühler sollte heute mit der Post kommen :banana:

Denn finde ich nicht so gut ! Der hat nur 2pin und somit überträgt er das Tachosignal leider nicht .

Fractal Design Fan Silent Series 50mm retail . Denn werde ich mir mal mitbestellen sobald der Wasserkühler für die 560ti lieferbar ist .

Den hab ich, geföllt mir aber von der Optik her nicht. Schwarz wäre besser. Läuft mit ca 2500 Umdrehungen bei mir. Bis 3500 unhörbar.

ich denke ich werd den auch nicht verbauen da mein CPU Kühler der Noctua NH-C14 ist. Was Lüftersteuerung an geht ... bei mir laufen alle auf Max, bin eh nicht so der Silentfreak ... :)

Wenn würd ich mir er noch ne Wakü kaufen, aber ihrgendwie kann ich mich damit nicht so recht anfreunden ... Wasser und Strom das beisst sich ihrgendwie :)

Alientrax schrieb:
Mal ne kurze Frage, bin gerade dabei mein neues System zu erstellen, man liest viel von Sli Probs mit dem Board, das es Probleme bei der Treiberinstalation von Nvidia geben soll (Sli Option nicht vorhanden) bzw Bluescreens etc.
Habe nun fast alles da an Hardware nur der CPU Kühler fehlt noch und ihrgendwie hab ich immo ein flaues gefühl in Punkto Sli ... und frage mich ob ich das Board nicht direkt tauschen soll ...

Hatte hier jemand auch Probs mit Sli ?
Zum Vergrößern anklicken....

Mein SLI bestehend aus 2 gtx 480er läuft einwandfrei!!

Ich würde am besten ohne diesen Assist Fan arbeiten. Leider hab ich im Internet noch nichts gefunden wie die maximalen Temps sein dürfen.

Temptechnisch kannst du ohne Probleme ohne das Teil arbeiten. Musst halt schauen ob du dann die Thermal Armor abmachst, die bringt sonst nicht viel.
Spannungswandler etc können temps >100 schon ab, aber gesund ist das auf dauer halt nicht ^^ Wobei die im Normalbetrieb auch nicht so warm werden...

Ce3po schrieb:
Das Gehäuse ist ein gedämmter Lian Li ATX Midi Tower (PC-A05NB) in dem das MB „auf dem Kopf stehend“ montiert ist – ein 120mm Lüfter zieht hinten die Luft an und einer befördert die Luft an der Front wieder ab:

http://www.lian-li.com/v2/en/produc...ex=289&cl_index=1&sc_index=25&ss_index=62&g=f

Übertaktet ist die Kiste nicht aber es könnte sein das zum Ende des Jahres eine größere Grafikkarte kommt.

Hat wer von euch evtl. Erfahrungen was das MB angeht oder wie es sich in gedämmten Gehäusen verhält? Interessieren würde mich auch, ob es auf Grund, der auf den Kopf gedrehten Montage zu Problemen mit der Abluft am Mainboard an sich kommen kann???
Zum Vergrößern anklicken....


.... hat hier den wirklich niemand Erfahrungen zu meinen Fragen gemacht???

Zuletzt bearbeitet:
Hat denn jemand vielleicht noch ne Adresse (Forum) wo ich es sonst noch mal mit meinem Anliegen probieren kann - wäre euch sehr dankbar!!!

Ich denke nicht das es zu Problemen mit der Abluft kommen kann, die Abluft wird sozusagen aus dem MB geblasen, wierum das MB jetzt verbaut ist sollte eigentlich egal sein.
Fragen könntest Du aber hier im ASUS Forum einen der MA von ASUS, da bekommst Du mit Sicherheit eine Antwort.

Max44 schrieb:
wierum das MB jetzt verbaut ist sollte eigentlich egal sein.
Zum Vergrößern anklicken....

was sollte mir das sagen... momentan ist garkein MB verbaut.

Ja und das das MB die Luft abführt ist klar aber ich hab irgendwo mal nen Video gefunden wo der Thermische Verlauf dargestellt wurde dem ich entnehmen konnte das wohl auch Luft hinten über die Anschlüsse abgeblasen wird, wird das nicht vielleicht Probleme geben wenn ich direkt daneben (siehe den o.g Link) die Luft wieder ins Gehäuse ziehen lasse).

best,c

redet ihr grad beim abblasen der luft aus dem mb vom 50mm lüfter? falls ja, ich denk der lüfter soll die luft ins mb reinblasen?

@Ce3po

Mach Dir mal nicht so ne Platte wegen der Board Gehäuse Kombi...
der Temperaturunterschied mit/ohne Thermal Armor ist marginal...
je besser das Gehäuse belüftet desto besser die Temps man muß halt nen Kompromiß zwischen silent und niedrigen Temps finden...
deswegen ist ein Top Blow Kühler von Vorteil...(boxed würde ich persönlich wegen Lautstärke und Kühlleistung nicht nehmen.
Mit einblasenden 50mm Assi Fan macht der Thermal Armor Sinn ist aber auch lauter...
und es gibt keine wirklich gute Auswahl an 50mm Fans...

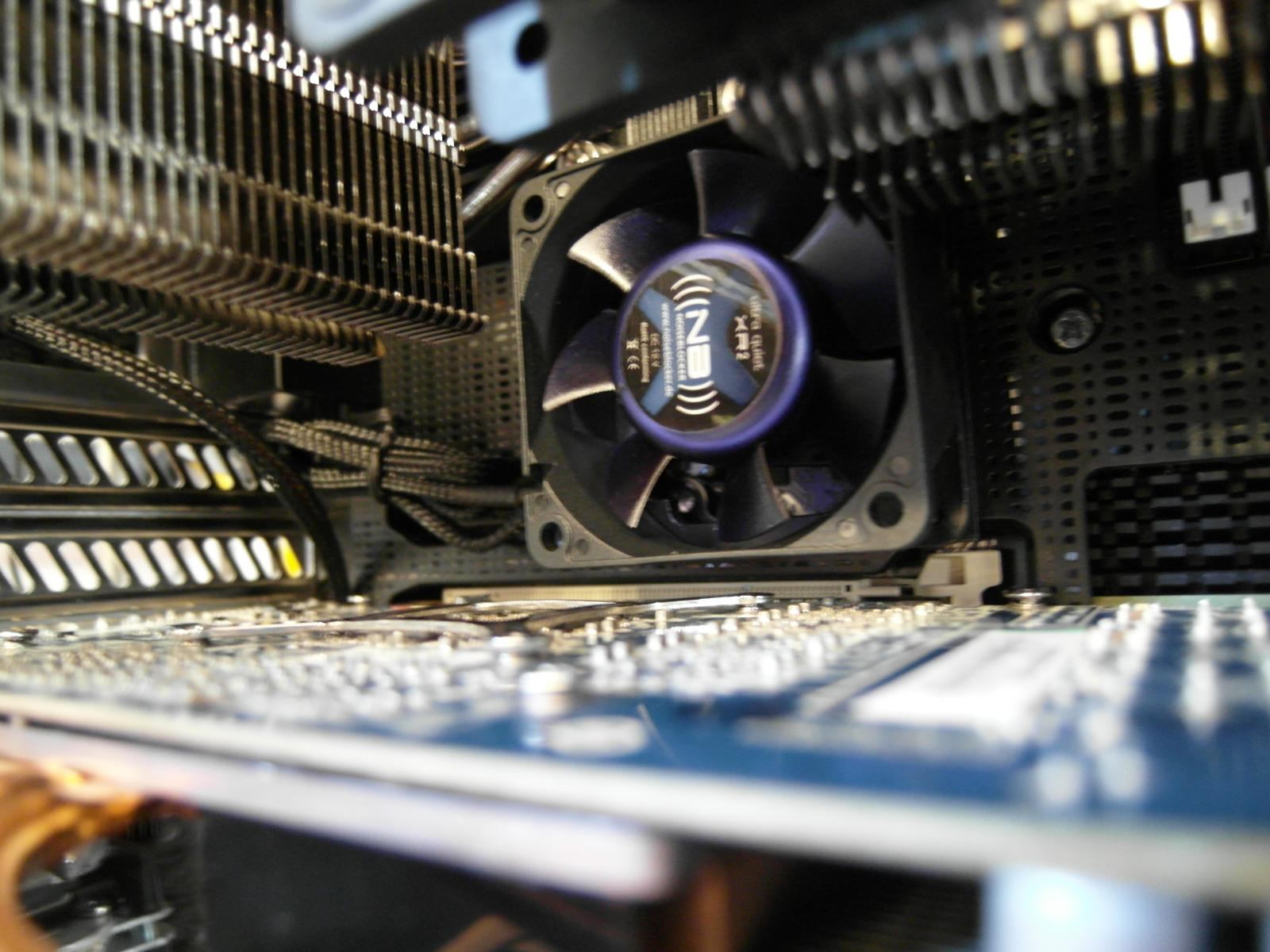

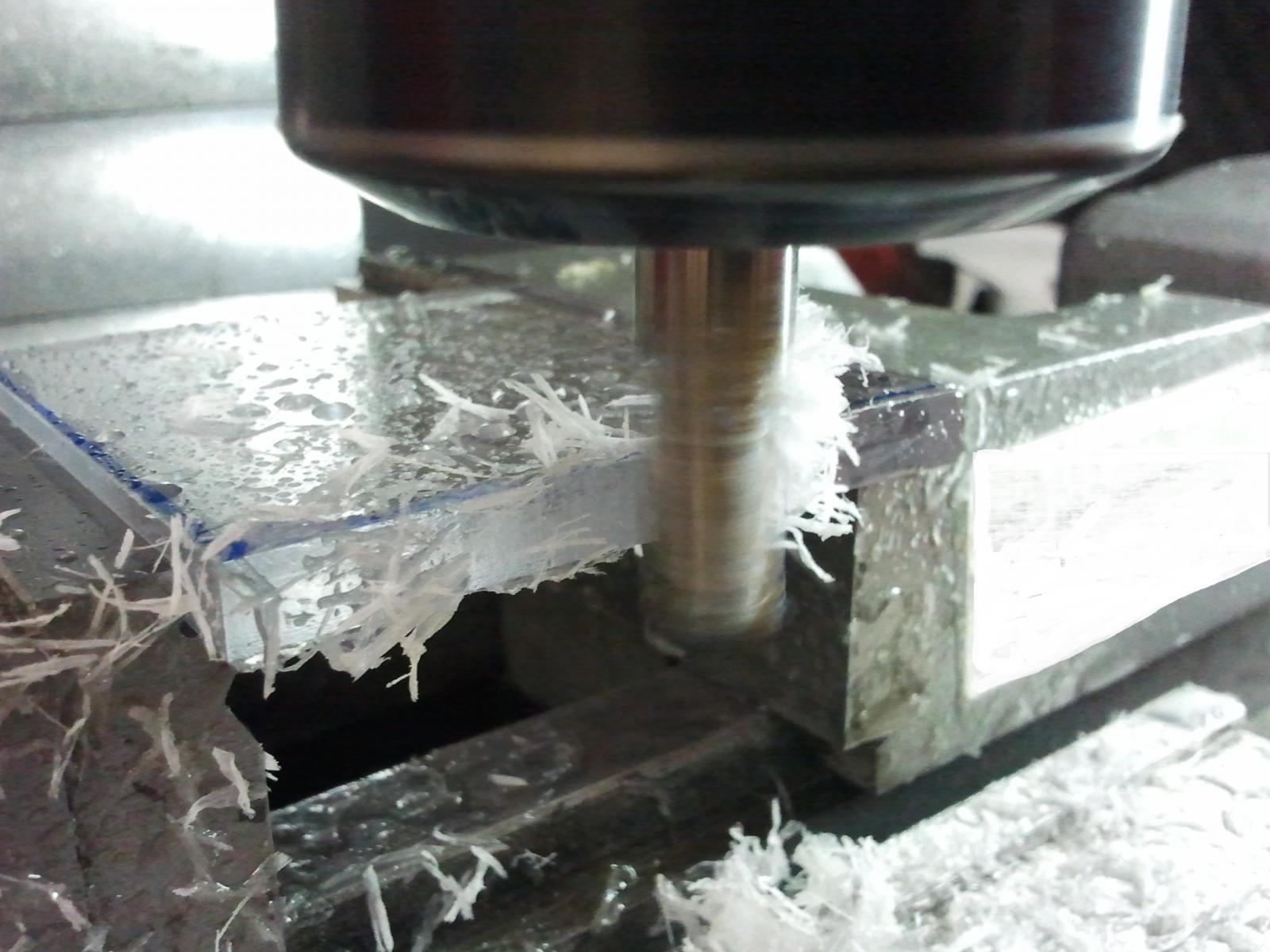

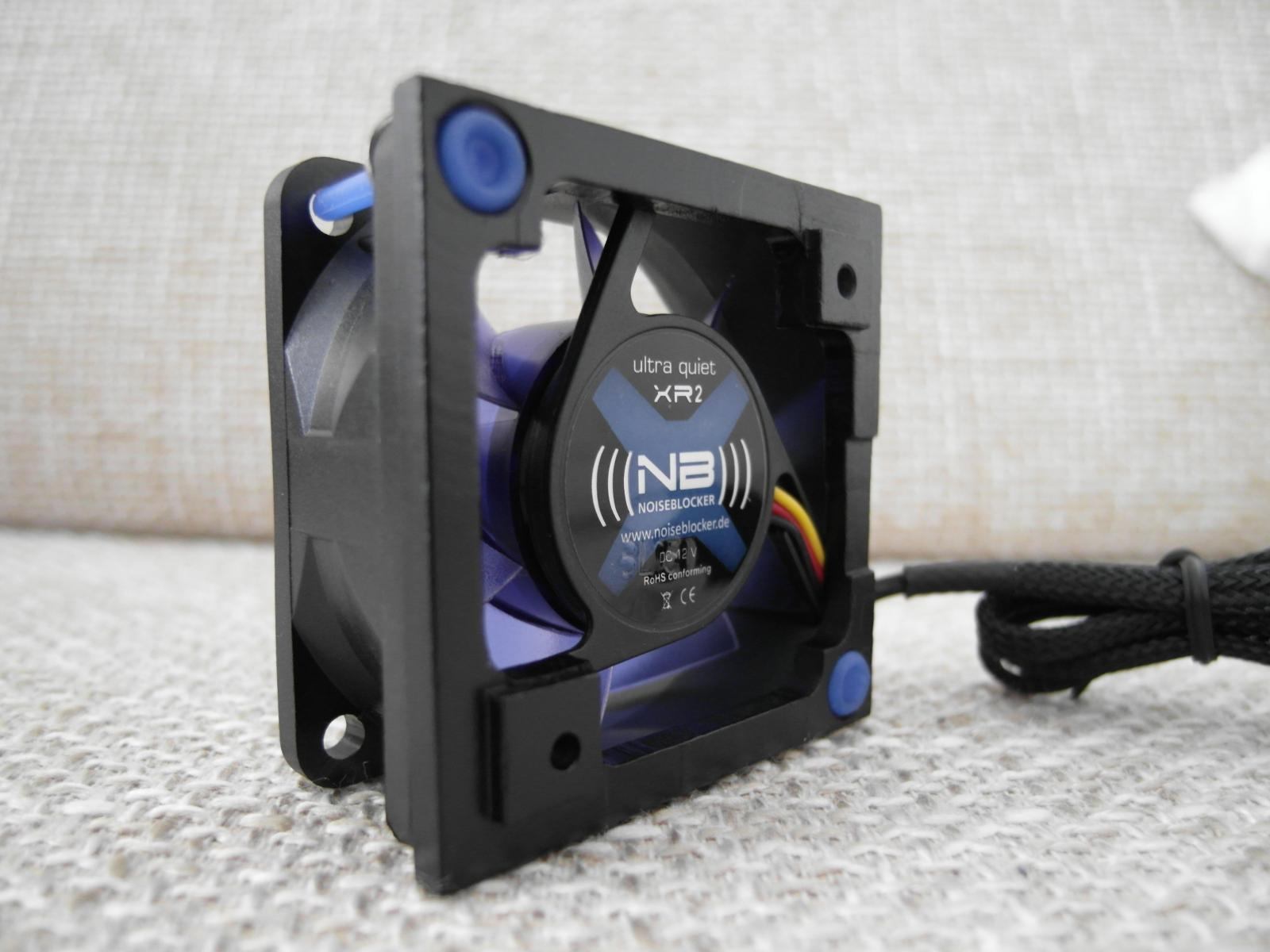

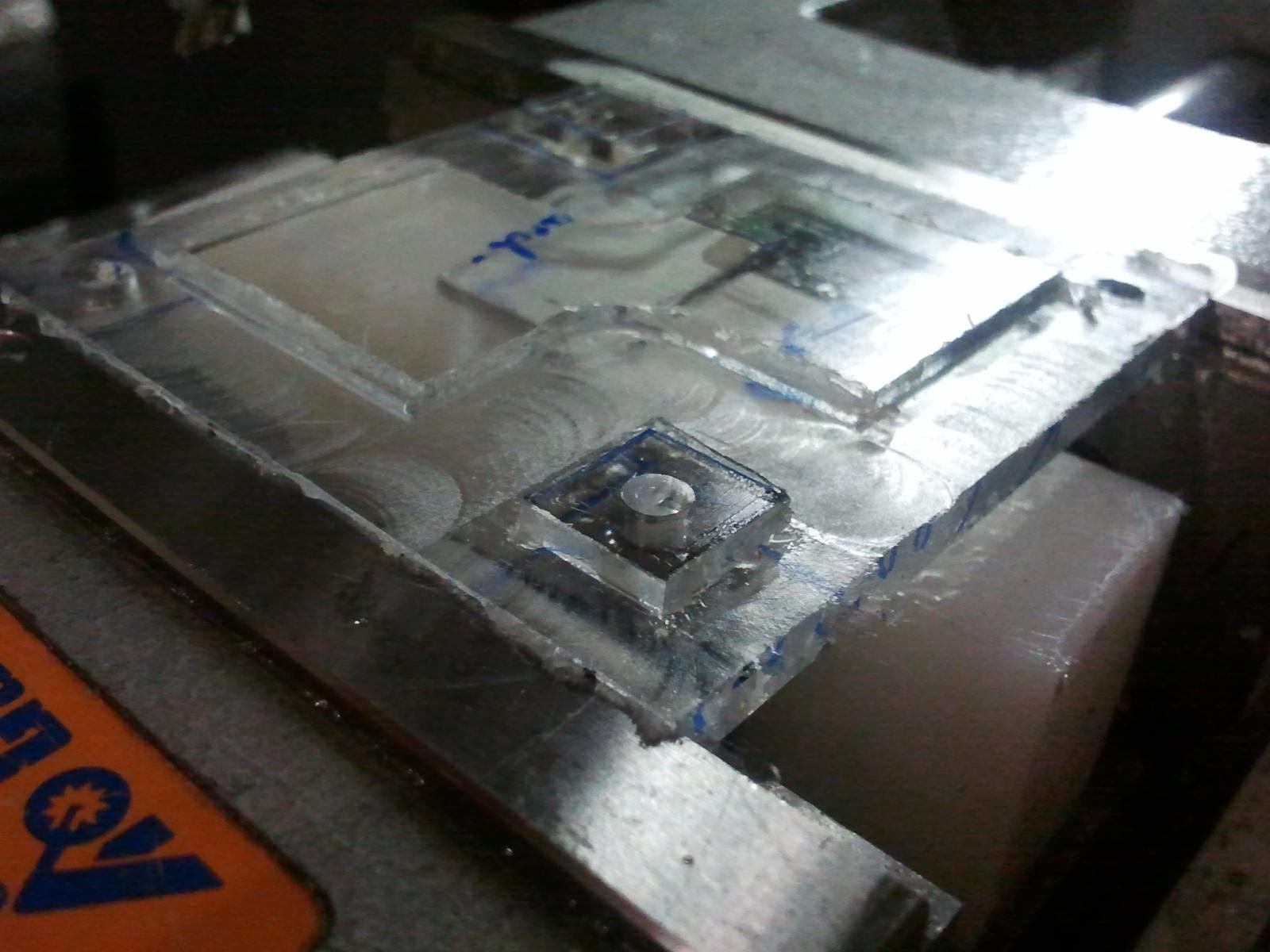

habe mir wie hier bereits erwähnt nen Adapter auf 60mm gefräßt auf dem jetzt ein Noisblocker XR2 60mm sitzt dieser bringt mehr AirFlow bzw. ist wesentlich leiser aber kein muß... hatte nur etwas Zeit und ne Abneigung gegen 50er Lüfter.


Anhänge

  • Fanadapter 1.jpg
    Fanadapter 1.jpg
    160,1 KB · Aufrufe: 74
  • Fanadapter 3.jpg
    Fanadapter 3.jpg
    140,5 KB · Aufrufe: 69
  • Fanadapter 5.jpg
    Fanadapter 5.jpg
    124,6 KB · Aufrufe: 68
  • SAM_1315.jpg
    184,3 KB · Aufrufe: 82
Zuletzt bearbeitet:
ps2011 schrieb:
redet ihr grad beim abblasen der luft aus dem mb vom 50mm lüfter? falls ja, ich denk der lüfter soll die luft ins mb reinblasen?
Zum Vergrößern anklicken....

... ja der Lüfter bläst ja die Luft ins MB - nach einem Video was ich gesehen habe soll diese dann u.a hinten abgelassen werden (nur meine Gehäuse zieht genau daneben die Luft an).

---------- Beitrag hinzugefügt um 22:09 ---------- Vorheriger Beitrag war um 21:43 ----------
MatzePlay schrieb:
... ein Top Blow Kühler von Vorteil...(boxed würde ich persönlich wegen Lautstärke und Kühlleistung nicht nehmen.
Zum Vergrößern anklicken....

Hast du da vielleicht nen Tipp für mich hab da schon mal ein wenig gegoogelt aber vom Hocker hat mich da nix gehauen und der Prolimatech Genesis is mir ein wenig zuviel.

Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
