[Sammelthread] ASUS Sabertooth P67 (Intel P67)

ASUS Sabertooth P67 B3




1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 Spezifikationen



2.Information

2.1 Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler/Wakü

3.1 Downloads

Algemeines

Bilder:
folgen

Lieferumfang:
showpic.php

- 1 x Mainboard
- 2 x SATA-3 Kabel
- 2 x SATA-3 Kabel
- 1 x I/O-Blende
- 1 x SLI Bridge
- 4 x Schraube für Optionnale Lüfter
- 1 x "Zuverlässigkeit-Zertifikat" für die verbauten Komponenten.
- Treiber-DVD und englischer Dokumentation

Spezifikation:
CPU Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/
Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types
* Refer to ASUSTeK Computer for Intel CPU support list
Chipset Intel® P67(B3) Express Chipset
Memory 4 x DIMM, Max. 32 GB, DDR3 1866/1800/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
* Due to CPU behavior, DDR3 1800 MHz memory module will run at DDR3 1600 MHz frequency as default.
* Please refer to ASUSTeK Computer or user manual for Memory QVL.
Expansion Slots 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
3 x PCIe 2.0 x1
1 x PCI
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports ATI® Quad-GPU CrossFireX™ Technology
Storage Intel® P67(B3) Express Chipset
2 xSATA 6.0 Gb/s ports (brown)
4 xSATA 3Gb/s ports (black)
Intel® Rapid Storage Technology Support RAID 0,1,5,10
Marvell® PCIe SATA 6Gb/s controller
2 xSATA 6Gb/s ports (gray)
JMicron® JMB362 SATA controller
1 xPower eSATA 3Gb/s port (green)
1 xExternal SATA 3Gb/s port (red)
LAN Intel® 82579 Gigabit LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Audio Realtek® ALC892 8-Channel High Definition Audio CODEC
- Absolute Pitch 192khz/24bit True BD Lossless Sound
- BD Audio Layer Content Protection
- Supports Jack-Detection, Multi-streaming, and Front Panel Jack-Retasking
- Optical S/PDIF out port at back I/O
IEEE 1394 VIA® VT6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
USB NEC USB 3.0 controllers
- 4 x USB 3.0/2.0 ports (2 ports at mid-board for front panel support; 2 ports at back panel [blue])
Intel® P67(B3) Express Chipset
- 14 x USB 2.0/1.1 ports (6 ports at mid-board, 8 ports at back panel)
ASUS Unique Features Exclusive TUF Features
"Ultimate COOL!" Thermal Solution
- TUF Thermal Armor
- TUF Thermal Radar
"TUF ENGINE!" Power Design
- 8+2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design
"Safe & Stable!" Guardian Angel
- ESD Guards
- MemOK!
- Anti Surge

Other Special Features
- Front Panel USB 3.0 Support
- ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
- AI Suite II
- ASUS Q-Connector
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS
Back Panel I/O Ports 1 x PS/2 Keyboard/Mouse Combo port
1 x External SATA 3Gb/s port (red)
1 x Power eSATA 3Gb/s port (green)
1 x IEEE 1394a
1 x LAN(RJ45) port(s)
2 x USB 3.0/2.0 ports (blue)
8 x USB 2.0/1.1 ports
1 x S/PDIF Out (Optical)
8 -Channel Audio I/O
Internal I/O Connectors 1 x USB 3.0/2.0 connector(s) supports additional 2 USB ports (19-pin; moss green)
3 x USB 2.0/1.1 connector(s) support additional 6 USB ports
1 x MemOK! button
4 x SATA 6.0Gb/s connectors ( 2 x gray; 2 x brown)
4 x SATA 3.0Gb/s (black)
1 x IEEE 1394a connector
1 x CPU Fan connector(s) (4-pin)
2 x Chassis Fan connector(s) (1 x 4-pin; 1 x 3-pin)
1 x Power Fan connector(s) (3-pin)
1 x Assistant Fan connector (3-pin)
1 x S/PDIF Out connector
24-pin EATX Power connector
8-pin EATX 12V Power connector
1 x Front panel audio connector
1 x COM connector
1 x System Panel (Q-Connector)
1 x Clear CMOS jumper
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories User's manual
2 x SATA 3.0Gb/s cables
2 x SATA 6.0Gb/s cables
1 x Q-Shield
1 x Q-Connecor (2 in 1)
1 x ASUS SLI bridge cable
1 x TUF Certification card
1 x TUF 5 Year Warranty manual (by region)
4 x screws for Assistant Fan
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Features:
TUF Thermal Armor TUF Thermal Radar DIGI+ VRM E.S.P. Efficient Switching Power Design TUF-Komponenten (Chokes mit Speziallegierung, Caps & MOSFETs - zertifiziert nach Militärstandard) MemOK! ESD Guards


Information:


Asus site
http://www.asus.com/product.aspx?P_ID=ZYgjt71bzlh62Zk9&templete=2


Reviews
ASUS Sabertooth P67 Mainboard - Review Hartware.net

User-Review von Helios1969
http://www.hardwareluxx.de/community/f12/asus-sabertooth-p67-tuf-serie-779976.html

Preisvergleich
Hardwareluxx - Preisvergleich

Video Unboxing and first look
YouTube - Asus Sabertooth P67 Core i7 LGA1155 Motherboard Unboxing Linus Tech Tips

Kompatibele RAMs
Code:
Corsair 8 GB DDR3-1600 Kit (CMZ8GX3M2A1600C9, Vengeance)
Corsair 16 GB DDR3-1600 Quad-Kit (CMZ16GX3M4A1600C9, Vengeance)
G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH)

kompatibelen LuftKühler/Wakü
Code:
[B][U]LuftKühler
[/U][/B]Corsair Air Series A70
Zalman CNPS9900 MAX BLUE
Thermalright Silver Arrow
Thermalright HR-02
Prolimatech Megahalems
Megashadow
Super Mega

[U][B]On board Lüfter[/B][/U]
Silent Series 50mm
Revoltec "Air Guard" 50mm

[B][U]Wakü
[/U][/B]Corsair Hydro Series H50
Corsair Hydro Series H70

Downloads
ftp server

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1155/SABERTOOTH_P67/
aktuelles bios
1502
1. Enhance USB input device compatibility under UEFI interface.
2. Enhance XHCI Legacy support.
3. TPU firmware updated to enhance the effect of TPU on some processors.

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
4050 umdrehungen? du meinst sicher 1050? ;)

---------- Beitrag hinzugefügt um 19:31 ---------- Vorheriger Beitrag war um 19:11 ----------
Equilibrium schrieb:
4050 umdrehungen? du meinst sicher 1050? ;)
Zum Vergrößern anklicken....

edit: btw, schlauchlänge? ;)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
30cm. Nein, ich mein schon 4050. Das ist die Geschwindigkeit der Pumpe. Aida, Thermal Radar und Bios zeigen es an. Das ist ne amdere Pumpe wie im H50.

ah, okay.

Naja, hab jetzt den Lüfter zwischem Gehäuse und Radiator rausblasend eingebaut. Ansonsten hat mein Assist Lüfter die warme Luft des H60 eingesaugt obwohl im Deckel ein 200mm Lüfter ist. Unter Last sind jetzt die Temps ca 3-4°c höcher, dafür die des Mainboards bissel kühler. Muss noch rumprobieren.

Edit: Mir ist noch aufgefallen das der Lüfter einblasend leicht brummt, ausblasend aber leise ist. Gibt es für sowas eine Lösung? Bin immer noch am rumprobieren. Rausblasend dreht er auch um 100 u/min mehr, dafür kein brummen.

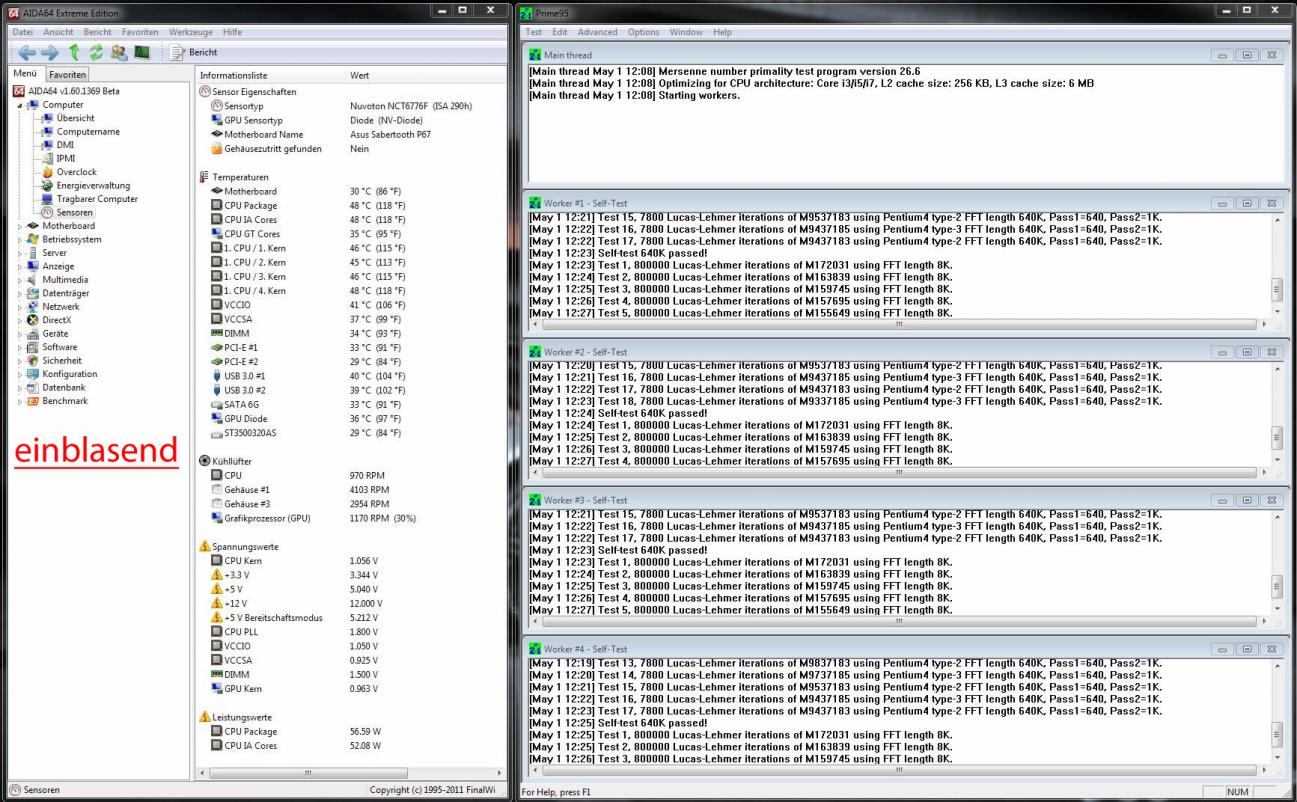

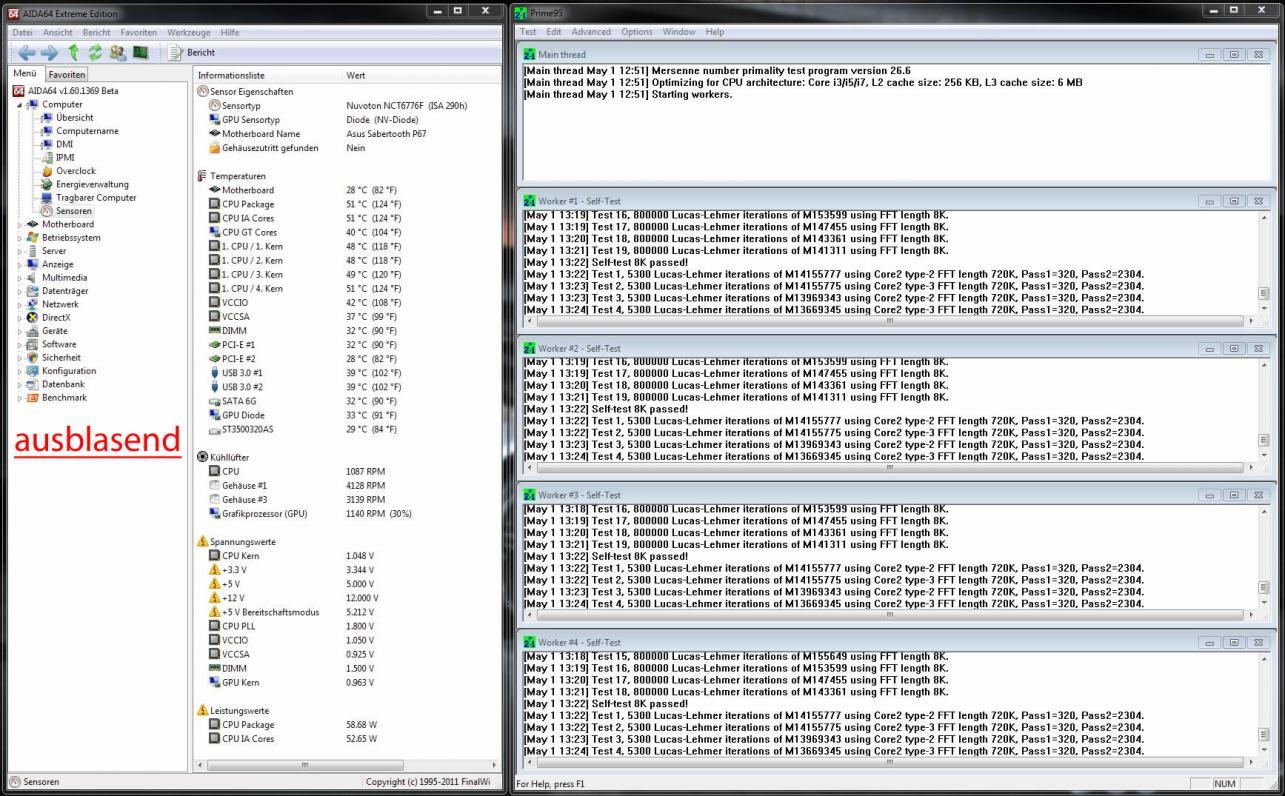

Edit: Hier zwei Screenshots, einmal einblasend und einmal ausblasend. CPU Fan ist auf Silent, Assist Fan auf Standard.


Anhänge

  • h60_einblasend.jpg
    210 KB · Aufrufe: 77
  • h60_ausblasend.jpg
    208,1 KB · Aufrufe: 57
Zuletzt bearbeitet:
@mr2driver

Hast du übertaktet? Die Temps schauen für Prime ja sehr gut aus.

Edith:
Ah, habs gelesen Standardtakt und undervolting. Na dann geht es grad so...

Zuletzt bearbeitet:
Das übertakten bringt mir nix. Wenn ich den Lüfter schneller laufe lasse dann werden die Temps besser. Mag aber ned ;)

Hast du den Lüfter für den Radiator an die Lüftersteuerung gehängt und funktioniert das dann? Müsste doch gehen das der Lüfter nur hochdreht wenn es warm wird!?

Hab zwar keine von diesen Kompaktwasserkühlungen, aber das sollte problemlos klappen!
Kannst du dann schön in der Asus Software einstellen.
So gings auch bei meinem Assist Fan

Ok, Danke!

Ist da denn schon definitiv was geplant? zumindest mit dem Plastikgedöns sollte es ja vom Platz knapp werden

Die Plastikhülle wird man vermutlich loswerden müssen...
Soweit ich weiß hat da letztens schon wer ein Board hingeschickt und die wollten sich kümmern, aber ich find auf der Page noch nix. :\

Und ich dachte schon ich komm endlich mal weg von ner Wasserkühlung fürs Board xD
Na dann bin ich mal gespannt. Vielleicht kommt ja auch was schickes von LE oder Anfi

Der wird eh geregelt und ist leise. Ich meinte das Übertakten bringt mir persönlich nix. Was hab ich davon?

mr2driver schrieb:
Der wird eh geregelt und ist leise. Ich meinte das Übertakten bringt mir persönlich nix. Was hab ich davon?
Zum Vergrößern anklicken....

Na ja, dass es schneller wird ;) , wozu Leistung verschenken? Ich habe jetzt den Boost etwas zurückgenommen auf 40 (vorher 43) und das Offset auf -0,100 gestellt und da lauft die Kiste auch noch sauber...
Im Idle 0,888V und bei Prime mit 1,168V. Ich denke das dass eine ausgewogene Leistung ist aber wenn du zufrieden bist wie du es hast, ist das natürlich voll ok!

Gruß

mips, kann mich jemand bitte kurz und knapp aufklären?

Ich hab jetzt mal die AI Suite installiert. Wenn ich aber auf den Button Thermal Radar klicke passiert nix. Bei mir startet nur Thermal Radar wenn ich es unter C:\Windows\ manuell starte. Wie kann ich das beheben?

@matzeplay: wie hast du dein prob mit dem forum avatar gelöst? hab das jetzt auch :/

edit: hm, man sollte natürlich das profilbild und das benutzerbild nicht verwechseln, dann klappts auch!^^

Zuletzt bearbeitet:
Soo leute mein System ist auch da und zusammen gebaut. Das Sabertooth ist in echt noch geiler als immer nur auf den Bildern =)

Hab aber folgendes "problem" ich hab ne Razer Naga Epic dran und die hat sich beim alten Rechner nachts immer schön über den USB Port ihren Ladestrom gezogen. Das geht aber jetzt nicht mehr gibt es da irgend eine Möglichkeit das im Bios anzuschalten? Nachdem der PC aus ist leuchtet sie noch so ca 5-10 sekunden dann kommt nen klack und alles ist dunkel =(

jemand ne idee?

_______________
edit:

Achja ich bin iwie zu blöd bei dem neuen Bios die ganzen Voltage setups usw zu finden. Außerdem würde ich gern wissen welche Optionen am besten zu deaktivieren sind. LLC hab ich gestern noch sofort deaktiviert...

Zuletzt bearbeitet:
Musst du schauen, es gibt n App das z.B. das laden von ipods oder handys am usb port ermöglicht wenn pc aus ist... aber keine ahnung ob das mit mäusen auch so funzt.
gibts auf der asus-seite!

ai-tweaker sind die spannungen?

Sagt mal gibts vllt iwo ne erklärung für das neue Asus Bios welcher Wert was verändert und auf was man ihn setzen sollte?

Habe CPU Voltage jetzt auf 1.1 gesetzt und Ram 1.5 Aber für was die anderne sind weis ich leider nicht daher auf Auto gelassen. Und beim LLC gibts leider kein off das minimalste war Regular...

Ich bin im Bios auch gerade am Rumtuefteln. Alles geschnackelt habe ich auch nicht. Im Moment laueft das System absolut stabil mit 4,2 GHz (42 x 100). LLC auf Regular und als Offset habe ich -0.020 eingestellt. Normalerweise stellt er automatisch bei dieser Taktfrequenz die Voltage so um 1,272 ein. Mit der Offset einstellung geht er teilweise runter bis 1,224, liegt aber in der Regel so um 1,32. Allerdings finde ich die Durchschnittstemps mit 58 Grad fuer den Prolimatech Genesis doch recht hoch.

Turbo an oder aus? Ich würde an deiner Stelle die Spannungen manuel einstellen gerade beim OC'en weis man nicht wie Asus die Spannung auf "Auto" skalliert. ich mein man muss es nicht provozieren immerhin sind schon CPU's abgeschmiert und es ist nich auszuschließen das es an zu hohen SPannung liegen kann

Sorry, 1,224V und 1,232V

---------- Beitrag hinzugefügt um 14:51 ---------- Vorheriger Beitrag war um 14:48 ----------

Der Turbo ist natuerlich an. Ich habe auch versucht die Spannung manuell einzustellen, aber dann laueft das System nicht stabil, irgendwas hat er dann immer zu meckern. Entweder Bluescreen, oder Fehler bei Prime. Ich versuche das Ganze mit dem Offset zu regeln.

Also das neuste Bios läuft einfach Top, bis jetzt nicht ein Absturz+ weniger Spannung auf die CPU!
