[Sammelthread] ASUS Sabertooth P67 (Intel P67)

ASUS Sabertooth P67 B3




1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 Spezifikationen



2.Information

2.1 Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler/Wakü

3.1 Downloads

Algemeines

Bilder:

Spoiler

folgen

Lieferumfang:

Spoiler

- 1 x Mainboard
- 2 x SATA-3 Kabel
- 2 x SATA-3 Kabel
- 1 x I/O-Blende
- 1 x SLI Bridge
- 4 x Schraube für Optionnale Lüfter
- 1 x "Zuverlässigkeit-Zertifikat" für die verbauten Komponenten.
- Treiber-DVD und englischer Dokumentation

Spezifikation:

Spoiler

CPU Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/
Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types
* Refer to ASUSTeK Computer for Intel CPU support list
Chipset Intel® P67(B3) Express Chipset
Memory 4 x DIMM, Max. 32 GB, DDR3 1866/1800/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
* Due to CPU behavior, DDR3 1800 MHz memory module will run at DDR3 1600 MHz frequency as default.
* Please refer to ASUSTeK Computer or user manual for Memory QVL.
Expansion Slots 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
3 x PCIe 2.0 x1
1 x PCI
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports ATI® Quad-GPU CrossFireX™ Technology
Storage Intel® P67(B3) Express Chipset
2 xSATA 6.0 Gb/s ports (brown)
4 xSATA 3Gb/s ports (black)
Intel® Rapid Storage Technology Support RAID 0,1,5,10
Marvell® PCIe SATA 6Gb/s controller
2 xSATA 6Gb/s ports (gray)
JMicron® JMB362 SATA controller
1 xPower eSATA 3Gb/s port (green)
1 xExternal SATA 3Gb/s port (red)
LAN Intel® 82579 Gigabit LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Audio Realtek® ALC892 8-Channel High Definition Audio CODEC
- Absolute Pitch 192khz/24bit True BD Lossless Sound
- BD Audio Layer Content Protection
- Supports Jack-Detection, Multi-streaming, and Front Panel Jack-Retasking
- Optical S/PDIF out port at back I/O
IEEE 1394 VIA® VT6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
USB NEC USB 3.0 controllers
- 4 x USB 3.0/2.0 ports (2 ports at mid-board for front panel support; 2 ports at back panel [blue])
Intel® P67(B3) Express Chipset
- 14 x USB 2.0/1.1 ports (6 ports at mid-board, 8 ports at back panel)
ASUS Unique Features Exclusive TUF Features
"Ultimate COOL!" Thermal Solution
- TUF Thermal Armor
- TUF Thermal Radar
"TUF ENGINE!" Power Design
- 8+2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design
"Safe & Stable!" Guardian Angel
- ESD Guards
- MemOK!
- Anti Surge

Other Special Features
- Front Panel USB 3.0 Support
- ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
- AI Suite II
- ASUS Q-Connector
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS
Back Panel I/O Ports 1 x PS/2 Keyboard/Mouse Combo port
1 x External SATA 3Gb/s port (red)
1 x Power eSATA 3Gb/s port (green)
1 x IEEE 1394a
1 x LAN(RJ45) port(s)
2 x USB 3.0/2.0 ports (blue)
8 x USB 2.0/1.1 ports
1 x S/PDIF Out (Optical)
8 -Channel Audio I/O
Internal I/O Connectors 1 x USB 3.0/2.0 connector(s) supports additional 2 USB ports (19-pin; moss green)
3 x USB 2.0/1.1 connector(s) support additional 6 USB ports
1 x MemOK! button
4 x SATA 6.0Gb/s connectors ( 2 x gray; 2 x brown)
4 x SATA 3.0Gb/s (black)
1 x IEEE 1394a connector
1 x CPU Fan connector(s) (4-pin)
2 x Chassis Fan connector(s) (1 x 4-pin; 1 x 3-pin)
1 x Power Fan connector(s) (3-pin)
1 x Assistant Fan connector (3-pin)
1 x S/PDIF Out connector
24-pin EATX Power connector
8-pin EATX 12V Power connector
1 x Front panel audio connector
1 x COM connector
1 x System Panel (Q-Connector)
1 x Clear CMOS jumper
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories User's manual
2 x SATA 3.0Gb/s cables
2 x SATA 6.0Gb/s cables
1 x Q-Shield
1 x Q-Connecor (2 in 1)
1 x ASUS SLI bridge cable
1 x TUF Certification card
1 x TUF 5 Year Warranty manual (by region)
4 x screws for Assistant Fan
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Features:

Spoiler

TUF Thermal Armor TUF Thermal Radar DIGI+ VRM E.S.P. Efficient Switching Power Design TUF-Komponenten (Chokes mit Speziallegierung, Caps & MOSFETs - zertifiziert nach Militärstandard) MemOK! ESD Guards

Information:


Asus site
http://www.asus.com/product.aspx?P_ID=ZYgjt71bzlh62Zk9&templete=2


Reviews
ASUS Sabertooth P67 Mainboard - Review Hartware.net

User-Review von Helios1969
http://www.hardwareluxx.de/community/f12/asus-sabertooth-p67-tuf-serie-779976.html

Preisvergleich
Hardwareluxx - Preisvergleich

Video Unboxing and first look
YouTube - Asus Sabertooth P67 Core i7 LGA1155 Motherboard Unboxing Linus Tech Tips

Kompatibele RAMs

Corsair 8 GB DDR3-1600 Kit (CMZ8GX3M2A1600C9, Vengeance)
Corsair 16 GB DDR3-1600 Quad-Kit (CMZ16GX3M4A1600C9, Vengeance)
G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH)

kompatibelen LuftKühler/Wakü

[B][U]LuftKühler
[/U][/B]Corsair Air Series A70
Zalman CNPS9900 MAX BLUE
Thermalright Silver Arrow
Thermalright HR-02
Prolimatech Megahalems
Megashadow
Super Mega

[U][B]On board Lüfter[/B][/U]
Silent Series 50mm
Revoltec "Air Guard" 50mm

[B][U]Wakü
[/U][/B]Corsair Hydro Series H50
Corsair Hydro Series H70

Downloads
ftp server

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1155/SABERTOOTH_P67/
aktuelles bios
1502
1. Enhance USB input device compatibility under UEFI interface.
2. Enhance XHCI Legacy support.
3. TPU firmware updated to enhance the effect of TPU on some processors.



[Cello_]

Sers ich melde mich hier auch mal zur Wort, und bin nun auch stolzer Besitzer eines Sabertooths, mal sehen wie lange

NoGo meinst du die 1502 Version oder welche?

Ich war schon fleissig am Primeln :P
Da muss ich heute aber nochmal ran..



[Tulua]

Asus Sabertooth P67 B3 Bios 1502. Will mich nicht beschweren, laueft eigentlich alles prima, nur meine Temps sind ein bisschen hoch, trotz erstklassiger Gehauesebelueftung. Habe mir gerade mal den Screenshot von Cello angesehen, bei 4,4 Ghz durch OC Tuner komme ich bei Prime schon auf 65 Grad.



[Burn_deh]

Sers ich melde mich hier auch mal zur Wort, und bin nun auch stolzer Besitzer eines Sabertooths, mal sehen wie lange

NoGo meinst du die 1502 Version oder welche?

Ich war schon fleissig am Primeln :P
Da muss ich heute aber nochmal ran..

na das sieht doch schon echt Hammer aus!
CPU ist doch erste Sahne. Für 5GHz braucht mein i7 schon 1,41V

Asus Sabertooth P67 B3 Bios 1502. Will mich nicht beschweren, laueft eigentlich alles prima, nur meine Temps sind ein bisschen hoch, trotz erstklassiger Gehauesebelueftung. Habe mir gerade mal den Screenshot von Cello angesehen, bei 4,4 Ghz durch OC Tuner komme ich bei Prime schon auf 65 Grad.

Ist ja bekannt das es bei den Sandys Hitzeköpfe gibt.
Evtl. nutzt Cello aber auch ne Wakü



[Cello_]

Asus Sabertooth P67 B3 Bios 1502. Will mich nicht beschweren, laueft eigentlich alles prima, nur meine Temps sind ein bisschen hoch, trotz erstklassiger Gehauesebelueftung. Habe mir gerade mal den Screenshot von Cello angesehen, bei 4,4 Ghz durch OC Tuner komme ich bei Prime schon auf 65 Grad.

Das mit den Temps liegt wohl an meiner Wakü die ich grade im Einsatz habe, gut ist nur ein 280er Radi, und nur die CPU im Kreislauf..
Womit kühlst du denn?
Das ist jede CPU auch anders, kommt auchj auf die VID an, hastn 2500er oder 2600er?

@ Burn_deh Wakü ist richtig naja der 2600er will im normalfall ja immer mehr, die werden auch durch den HT wärmer mal so nebenbei bemerkt..
1,41 für nen 2600k ist doch auch n Top Wert..

Grüße



[Tulua]

Alles klar, in Cello's Systeminfo steht als Kuehler der Thor's Hammer von Xigmatek also ein Luftkuehler.

---------- Beitrag hinzugefügt um 15:38 ---------- Vorheriger Beitrag war um 15:36 ----------

Habe den Prolimatech Genesis mit 2 x 120mm Xigmateck Crystal Clear Lueftern. Optisch echte Sahne!



[NoGo]

Sers ich melde mich hier auch mal zur Wort, und bin nun auch stolzer Besitzer eines Sabertooths, mal sehen wie lange

NoGo meinst du die 1502 Version oder welche?

Ich war schon fleissig am Primeln :P
Da muss ich heute aber nochmal ran..

Ja, die meine ich.

Asus Sabertooth P67 B3 Bios 1502. Will mich nicht beschweren, laueft eigentlich alles prima, nur meine Temps sind ein bisschen hoch, trotz erstklassiger Gehauesebelueftung. Habe mir gerade mal den Screenshot von Cello angesehen, bei 4,4 Ghz durch OC Tuner komme ich bei Prime schon auf 65 Grad.

Welche Spannung?

Bis 75 Grad ist noch luft



[Tulua]

Der OC-Tuner stellt auf 43 x 103.0 bei einer Spannung von 1,314, geht manchmal runter auf 1,296. Das System laeuft damit stundenlang ohne Fehler durch Prime. Zur Zeit ist als Waermeleitpaste Zalman STG-2 im Einsatz. Die ist nicht schlecht. Temperaturen sind wegen geringerer Raumtemperatur auch etwas gesunken.



[RaZer Gamer]

Jetzt bin ich grad bissl verwirrt... hab den Boxedkühler noch drauf weil mein Genesis erst ab 9.5 lieferbar ist bei normalen Desktopbetrieb runtergeclocked auf 1400mhz oder was er da default einstellt bin ich bei 50-57° im Coretemp auf den Cores. am laufen ist da nur Media Player Classic Cryptload und Firefox + ICQ. Schmeiß ich nen Game an (zum testen WoW) gehen die Core tems runter auf 42-48°.... bin bissl verwirrt xD

Hab im Bios 1.1 V CoreV eingestellt CPUZ zeigt mir bei 3.4Ghz 1.072 Volts an...

Kann mir das jemand erklären?



[Tulua]

Razer, lad dir mal Real Temp 3.67 runter! Core Temp ist nicht zuverlaessig, hatte ich zunaechst auch...



[RaZer Gamer]

alles klar dank dir bin im Desktop + paar Programme bereich zwischen 38-42° das kommt schon eher hin =)



[Tulua]

Bei mir zeigte Core Temp so um die 10 Grad andere Temps an als das Thermal Radar der Asus Suite daher runter damit.......



[RaZer Gamer]

So unter last sprich 30 min zocken kitzelt er die 60° aber für boxed Kühler geht das schon warten wir mal aufn Genesis =)



[Tulua]

Ich teste zur Zeit 4,2 GHZ bei etwa 1,232 Volt. Im Schnitt bekomme ich 58 Grad, das haengt aber auch mit der hoeheren Raumtemperatur zusammen. Dennoch fuer den Ganztagsbetrieb hervorragend geeignet, denke ich.



[ps2011]

Razer, lad dir mal Real Temp 3.67 runter! Core Temp ist nicht zuverlaessig, hatte ich zunaechst auch...

hat realtemp zufällig ne g15 display unterstützung?

- erledigt



[Cello_]

Ich teste zur Zeit 4,2 GHZ bei etwa 1,232 Volt. Im Schnitt bekomme ich 58 Grad, das haengt aber auch mit der hoeheren Raumtemperatur zusammen. Dennoch fuer den Ganztagsbetrieb hervorragend geeignet, denke ich.

Aufjedenfall, die komplette last der cpu ist auch eher ein worst case szenario, also wirst du die temps so eigentlich nie erreichen, aber die sind eh noch im grünen bereich.
Ich werde mein asus wohl doch behalten, summa summarum bin ich sehr zufrieden..
Heute, werd ich die 4ghz mal für den 24/7 betrieb vollends optimieren

Sent from my MB525 using Tapatalk



[bushklopper]

für 4 GHz hab ich 1,19 VCore manuell festgelegt, kann aber noch weiter nach unten, mit Prime hab ich 1,16 VCore-Auslastung.

Hm, ich hab wieder meinen Bug, das wenn ich den Rechner runterfahre, er auch alles ausschaltet, nur nicht den CPU-Lüfter (am MB) und die Gehäuselüfter (an einer Lüftersteuerung). Von heut auf morgen ohne eine Änderung am System oder UEFI. Sehr seltsam...



[marvin87]

Mahlzeit, habe heute nen Corsair H60 + 50er Assist verbaut und muss sagen ich find die Temps nicht so berauschend.

Läuft auf 4,4 bei v1,32 (auto)

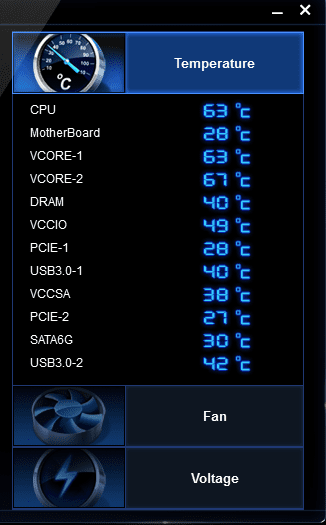

Ebenfalls sehr auffällig die hohen VCore Temps...

Möglicherweise weil ich keine Paste habe, es war aber auch keine dabei. Der Kühler hatte nen kleines Pad dranne.

Ebenfalls ärger ich mich gerade ab das ich kein fixen vCore rein kriege, bekomme bei 4,4 auf 1.3 immer noch BSOD nach Win Start...



[Equilibrium]

c60?



[marvin87]

sorry vertippt nen H60 von Corsair meine ich



[bushklopper]

@marvin87

stell im UEFI mal die LLC von Auto auf High, musste ich auch machen, dann läufts stabil.



[Equilibrium]

also das pad sollte man wohl auf jeden fall ersetzen.
wie hast du die h60 montiert? einblasend oder ausblasend?



[marvin87]

ausblasend, da ich die rückseite zum abtransport der wärme aus dem gehäuse nutze



[mr2driver]

Ich wollt mir ne Soundkarte (Asus Xonar DX PCIe) kaufen. Nun hab ich ein Problem. Wo soll ich die nun einstecken? Der obere PCIe x1 Anschluss geht nicht da der Assist Fan zu hoch ist. Die beiden anderen PCIe x1 Anschlüsse werden durch die GTX570 Phantom verdeckt. Es bleibt als nur noch der untere PCIe x8 Slot und der normale PCI Slot. Wenn ich aber die Xonar in den unteren Slot einstecke dann läuft meine Phantom nur noch im x8 Modus oder?

Was tun?

Edit: Verkauf zufällig jemand seine Asus Xonar D1? Wichtig ist mir eigentlich nur Dolby Headphone.



[ruessl]

ja ich



[mr2driver]

Dachte du hast ne DX PCIe? Brauche PCI



[ruessl]

aso,sorry



[Megamiac]

Muß nochmal ne positive Ausserung über den Säbelzahn ablassen .
Das Layout gerade um den Sockel ist so perfekt das ich mit dem Megashadow endlich wieder push and pull kühlen kann da die Ram genau mittig zum Sockel positioniert sind und so die Klammern genau an den Ripjaws vorbei gehen .
War beim UD4 leider nicht so und das sind dann halt so die feinheiten bei denen Asus immer noch jeden aussticht .



[ps2011]

grüße, ich mal wieder^^ hab mir heut 8gb 8GB G.Skill Ripjaws DDR3-1333 DIMM CL7 Dual Kit - Computer Shop - Hardware, Notebook gekauft und eingebaut. die timings müssten ja 7-7-7-21 sein. bei mir im bios sind aber zahlen mit 9 usw. muss ich irgendwas machen nach dem einbau?



[FM4E]

Ins Bios gehen und die Timings manuell festlegen. Wie das geht, steht in deinem Mainboard-Handbuch. Auch wenn ich verstehe, dass du die versprochenen Werte aktivieren möchtest, wirst du keinen spürbaren Nutzen von haben.



[ps2011]

naja, ich würd halt schon gern das die dinger so laufen wie sie beschrieben werden. schaden kanns ja auch nicht. ich werd dann mal ins büchlein schauen mit meinem gammel englisch :P

edit: wie erwartet hab ich im buch nur bahnhof verstanden xD hab das profil unter ai tweaker einfach mal auf x.m.p. (oder x.p.m.?) gestellt. dann laufen sie auf 7-7-7-21. wenn ich das profil so beibehalte, muss ich irgendwas befürchten, wird dadurch meine cpu oder sonstirgendwas im system übertaktet oder brauch ich mir keine gedanken darüber machen?
