[Sammelthread] ASUS Sabertooth P67 (Intel P67)

ASUS Sabertooth P67 B3




1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 Spezifikationen



2.Information

2.1 Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler/Wakü

3.1 Downloads

Algemeines

Bilder:
folgen

Lieferumfang:
showpic.php

- 1 x Mainboard
- 2 x SATA-3 Kabel
- 2 x SATA-3 Kabel
- 1 x I/O-Blende
- 1 x SLI Bridge
- 4 x Schraube für Optionnale Lüfter
- 1 x "Zuverlässigkeit-Zertifikat" für die verbauten Komponenten.
- Treiber-DVD und englischer Dokumentation

Spezifikation:
CPU Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/
Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types
* Refer to ASUSTeK Computer for Intel CPU support list
Chipset Intel® P67(B3) Express Chipset
Memory 4 x DIMM, Max. 32 GB, DDR3 1866/1800/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
* Due to CPU behavior, DDR3 1800 MHz memory module will run at DDR3 1600 MHz frequency as default.
* Please refer to ASUSTeK Computer or user manual for Memory QVL.
Expansion Slots 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
3 x PCIe 2.0 x1
1 x PCI
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports ATI® Quad-GPU CrossFireX™ Technology
Storage Intel® P67(B3) Express Chipset
2 xSATA 6.0 Gb/s ports (brown)
4 xSATA 3Gb/s ports (black)
Intel® Rapid Storage Technology Support RAID 0,1,5,10
Marvell® PCIe SATA 6Gb/s controller
2 xSATA 6Gb/s ports (gray)
JMicron® JMB362 SATA controller
1 xPower eSATA 3Gb/s port (green)
1 xExternal SATA 3Gb/s port (red)
LAN Intel® 82579 Gigabit LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Audio Realtek® ALC892 8-Channel High Definition Audio CODEC
- Absolute Pitch 192khz/24bit True BD Lossless Sound
- BD Audio Layer Content Protection
- Supports Jack-Detection, Multi-streaming, and Front Panel Jack-Retasking
- Optical S/PDIF out port at back I/O
IEEE 1394 VIA® VT6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
USB NEC USB 3.0 controllers
- 4 x USB 3.0/2.0 ports (2 ports at mid-board for front panel support; 2 ports at back panel [blue])
Intel® P67(B3) Express Chipset
- 14 x USB 2.0/1.1 ports (6 ports at mid-board, 8 ports at back panel)
ASUS Unique Features Exclusive TUF Features
"Ultimate COOL!" Thermal Solution
- TUF Thermal Armor
- TUF Thermal Radar
"TUF ENGINE!" Power Design
- 8+2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design
"Safe & Stable!" Guardian Angel
- ESD Guards
- MemOK!
- Anti Surge

Other Special Features
- Front Panel USB 3.0 Support
- ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
- AI Suite II
- ASUS Q-Connector
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS
Back Panel I/O Ports 1 x PS/2 Keyboard/Mouse Combo port
1 x External SATA 3Gb/s port (red)
1 x Power eSATA 3Gb/s port (green)
1 x IEEE 1394a
1 x LAN(RJ45) port(s)
2 x USB 3.0/2.0 ports (blue)
8 x USB 2.0/1.1 ports
1 x S/PDIF Out (Optical)
8 -Channel Audio I/O
Internal I/O Connectors 1 x USB 3.0/2.0 connector(s) supports additional 2 USB ports (19-pin; moss green)
3 x USB 2.0/1.1 connector(s) support additional 6 USB ports
1 x MemOK! button
4 x SATA 6.0Gb/s connectors ( 2 x gray; 2 x brown)
4 x SATA 3.0Gb/s (black)
1 x IEEE 1394a connector
1 x CPU Fan connector(s) (4-pin)
2 x Chassis Fan connector(s) (1 x 4-pin; 1 x 3-pin)
1 x Power Fan connector(s) (3-pin)
1 x Assistant Fan connector (3-pin)
1 x S/PDIF Out connector
24-pin EATX Power connector
8-pin EATX 12V Power connector
1 x Front panel audio connector
1 x COM connector
1 x System Panel (Q-Connector)
1 x Clear CMOS jumper
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories User's manual
2 x SATA 3.0Gb/s cables
2 x SATA 6.0Gb/s cables
1 x Q-Shield
1 x Q-Connecor (2 in 1)
1 x ASUS SLI bridge cable
1 x TUF Certification card
1 x TUF 5 Year Warranty manual (by region)
4 x screws for Assistant Fan
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Features:
TUF Thermal Armor TUF Thermal Radar DIGI+ VRM E.S.P. Efficient Switching Power Design TUF-Komponenten (Chokes mit Speziallegierung, Caps & MOSFETs - zertifiziert nach Militärstandard) MemOK! ESD Guards


Information:


Asus site
http://www.asus.com/product.aspx?P_ID=ZYgjt71bzlh62Zk9&templete=2


Reviews
ASUS Sabertooth P67 Mainboard - Review Hartware.net

User-Review von Helios1969
http://www.hardwareluxx.de/community/f12/asus-sabertooth-p67-tuf-serie-779976.html

Preisvergleich
Hardwareluxx - Preisvergleich

Video Unboxing and first look
YouTube - Asus Sabertooth P67 Core i7 LGA1155 Motherboard Unboxing Linus Tech Tips

Kompatibele RAMs
Code:
Corsair 8 GB DDR3-1600 Kit (CMZ8GX3M2A1600C9, Vengeance)
Corsair 16 GB DDR3-1600 Quad-Kit (CMZ16GX3M4A1600C9, Vengeance)
G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH)

kompatibelen LuftKühler/Wakü
Code:
[B][U]LuftKühler
[/U][/B]Corsair Air Series A70
Zalman CNPS9900 MAX BLUE
Thermalright Silver Arrow
Thermalright HR-02
Prolimatech Megahalems
Megashadow
Super Mega

[U][B]On board Lüfter[/B][/U]
Silent Series 50mm
Revoltec "Air Guard" 50mm

[B][U]Wakü
[/U][/B]Corsair Hydro Series H50
Corsair Hydro Series H70

Downloads
ftp server

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1155/SABERTOOTH_P67/
aktuelles bios
1502
1. Enhance USB input device compatibility under UEFI interface.
2. Enhance XHCI Legacy support.
3. TPU firmware updated to enhance the effect of TPU on some processors.

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Hallo,

ich hab meinen neuen Rechner jetzt seit einer Woche in betrieb, "alles" läuft super wenn es da nicht zwei kleine Problem gäbe.

... alle Kabel sind über den Q-Connector mit dem Systemtafelanschluss verbunden, nur bekomme ich leider kein Festplatten-Signal an der Gehäusefront.

... dann hab ich noch Probleme mit den Neustart-Taste an der Gehäusefront, nutze ich diese erhalte ich folgendes:

Windows Fehlermeldung - Windows kann nicht heruntergefahren werden...

Abgesichten Modus starten
Abgesichten Modus Netzwerktreibern starten
Abgesichten Modus Eingabeaufforderung starten
Windows normal starten

...woran kann das liegen, ich hoffe ja an irgendwelchen Einstellungen denn das gesamte System ist neu und "sollte" ja eigendlich funktionieren!?!

Das ist keine Neustart Taste sondern Reset. Wenn du neustarten willst dann unter Windows auf Neustarten gehen.

Den HDD Led Stecker richtig angeschlossen? Die Schrift auf dem Stecker sollte genau auf der gleichen Seite sein wie die des Connectors.

Zuletzt bearbeitet:
... vorerst danke für die schnellen Antworten!

@ruessl:
also verkabelt ist alles so wie es sein soll habs schon mehrfach überprüft (da kann man ja nix falsch machen so lange man lesen kann - wenn man dann noch das Handbuch liest bekommt man sogar Bilder zu sehen;)

@mr2driver:
nun gut dann ist es die reset-taste (kommt nich wieder vor;), nur war es bei meinem alten Rechner so das die Kiste dann von allein wieder hochgefahren ist... und ne Fehlermeldung ist immerhin ne Fehlermeldung, oder?

... sorry, aber ihr seit doch hier die Profis da habt ihr doch bestimmt auch nen paar bessere Tips auf Lager - BITTE!?!

Imlaufenden Win betrieb sollte man auch nicht die reset Taste drücken ! die ist nur für Notfälle ! und das win dann mäckert und in abgesicherten Modus hochfahren will ist normal .

Diablo70 schrieb:
Imlaufenden Win betrieb sollte man auch nicht die reset Taste drücken ! die ist nur für Notfälle ! und das win dann mäckert und in abgesicherten Modus hochfahren will ist normal .
Zum Vergrößern anklicken....

ups das war mir nicht bekannt wollte sie mal testen ;/ Danke

---------- Beitrag hinzugefügt um 15:35 ---------- Vorheriger Beitrag war um 15:29 ----------

So hab jetzt zum x. mal die Anschlüsse überprüft (nix auffälliges zu sehen) dann alles noch mal ohne den Connector angeschlossen aber unverändert die HDD LED will nicht leuchten weder beim schreiben noch beim lesen...

Dann weis ich auch nicht mehr. Hab bei mir grad geschaut. Hab meine HDD Led ohne Connector unten links angeschlossen mit der Beschriftung unten. Wo hast du eigentlich die Festplatte angeschlossen?

funktioniert die hdd led denn überhaupt? soll ja auch mal vorkommen dass leds defekt sind...

... also ich danke euch aber das such hat eine Ende!!!

im HDD Stecker haben die Herrn von Lian Li plus und minus vertauscht (hatte die Stecker bestimmt 10x in der Hand aber Das wollte mir einfach nicht auffallen).

naja so bekommt man auch den Tag herum :)

Trotzdem Danke!

Diablo70 schrieb:
selbst schuld :stupid: hätte das Kabel ja mal mit Stecker gedreht ! :bigok:
Zum Vergrößern anklicken....

mensch das ist mal klug geschissen - dann hättest du mir das vielleicht mal sagen können... ich verlasse mich bei solchen Dingen immer auf die Handbücher und da ich kein Elektriker bin dreh ich nicht ohne weiteres irgendwelche Stecker hin und her und drück dann vielleicht noch den Steckplatz breit.

ja,nachher ist man immer der klügste kopf auf erden
Ich hätt den stecker auch nicht gedreht,aber dann hätte die lösung eh ein jeder gewusst.

Man das das erste was ich mache ! Wenn die led nicht geht Stecker drehen weil jeder Tower hersteller sein eigenes Süppchen kocht . :banana:

Bin jetzt auch mal umgestiegen vom WS Revolution zum Sabertooth heute bekommen und ohne Plastik Deckel eingebaut läuft bis jetzt ohne Probleme.
Bios 1606 war schon drauf.

Zuletzt bearbeitet:
Jau....sage auch Herzlich willkommen........:bigok:

Das Bios 1606 hat schon seine Vorteile. Ich wollte 4,4 Ghz unter 1,3 Volt betreiben. Das ist mir beim Bios 1502 nicht ganz gelungen. Bei LLC-Medium und Offset +0.005 bleibt er unter Prime zwar zu 95% unter 1,3 Volt aber manchmal geht er auch auf 1,304 Volt. Beim 1606er habe ich LLC-Regular eingestellt und den Offset auf +0.025. Hier bleibt er konstant unter 1,3 Volt, maximum 1,296 Volt. Die Einstellung hatte ich auch beim 1502 versucht aber da gabs Bluescreen.

Das Board war schon gut,und hatte ja auch einige sehr gute CPU's drauf,aber das Wochenlange Warten auf einen Umtausch durch Asus hat mich dazu getrieben :fresse:
Mein Händler hat es nicht mehr gehabt,also hat er es zurück genommen ich habe das Sabertooth genommen und 55 euro zurück auf mein Konto fertig.

Ace.KIA. schrieb:
Das Board war schon gut,und hatte ja auch einige sehr gute CPU's drauf,aber das Wochenlange Warten auf einen Umtausch durch Asus hat mich dazu getrieben :fresse:
Mein Händler hat es nicht mehr gehabt,also hat er es zurück genommen ich habe das Sabertooth genommen und 55 euro zurück auf mein Konto fertig.
Zum Vergrößern anklicken....


Na aber Hallo, Herr Mod. !

Ich wünsche dir gute Erfahrungen mit dem Board und regen Austausch ;) !

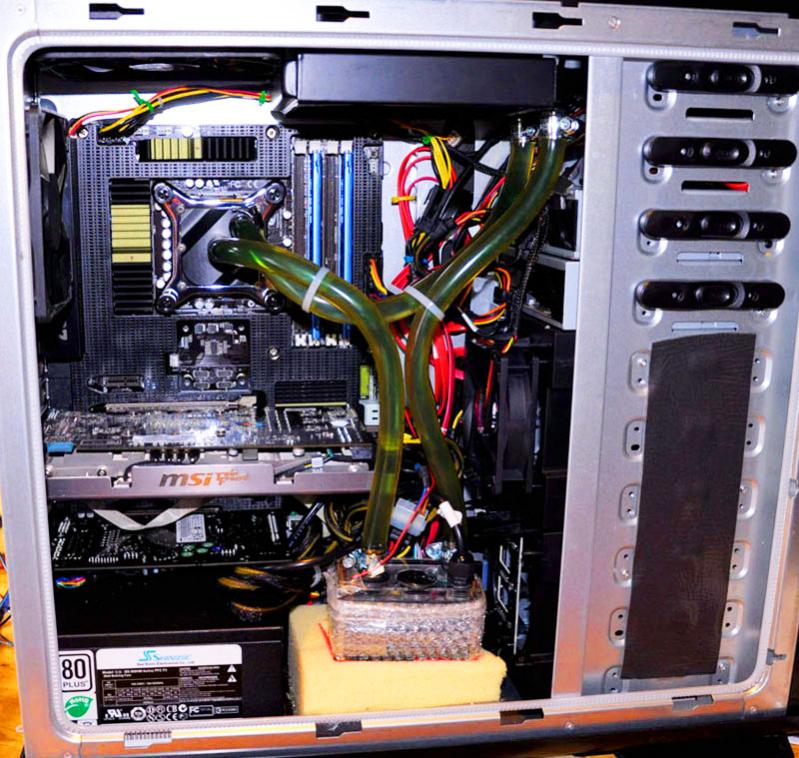

Wollte zuerst eine Corsair-Wakü aber habe mich entschlossen doch modular einzusteigen:

Schau noch ein wenig unbeholfen aus aber wird noch!


Anhänge

  • wakü.jpg
    114,8 KB · Aufrufe: 82
Zuletzt bearbeitet:
Sehr schön. So werde ich das nicht hinbekommen. Schon alleine wegen Platzproblemen.
Welches Gehäuse hast du?

Könnte mal jemand ein Bild mit dem Genesis einstellen? Ich möchte nächste Woche umrüsten und überlege den Genesis antelle des Noctua NH-U12P SE2 zu verbauen, die Sache mit dem Assi-Fan gefällt mir nicht. Ansonsten ist der Noctua ein toller Kühler und man hört nix und die Kühlleistung ist super.
