[Sammelthread] ASUS Sabertooth P67 (Intel P67)

ASUS Sabertooth P67 B3




1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 Spezifikationen



2.Information

2.1 Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler/Wakü

3.1 Downloads

Algemeines

Bilder:
folgen

Lieferumfang:
showpic.php

- 1 x Mainboard
- 2 x SATA-3 Kabel
- 2 x SATA-3 Kabel
- 1 x I/O-Blende
- 1 x SLI Bridge
- 4 x Schraube für Optionnale Lüfter
- 1 x "Zuverlässigkeit-Zertifikat" für die verbauten Komponenten.
- Treiber-DVD und englischer Dokumentation

Spezifikation:
CPU Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/
Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types
* Refer to ASUSTeK Computer for Intel CPU support list
Chipset Intel® P67(B3) Express Chipset
Memory 4 x DIMM, Max. 32 GB, DDR3 1866/1800/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
* Due to CPU behavior, DDR3 1800 MHz memory module will run at DDR3 1600 MHz frequency as default.
* Please refer to ASUSTeK Computer or user manual for Memory QVL.
Expansion Slots 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
3 x PCIe 2.0 x1
1 x PCI
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports ATI® Quad-GPU CrossFireX™ Technology
Storage Intel® P67(B3) Express Chipset
2 xSATA 6.0 Gb/s ports (brown)
4 xSATA 3Gb/s ports (black)
Intel® Rapid Storage Technology Support RAID 0,1,5,10
Marvell® PCIe SATA 6Gb/s controller
2 xSATA 6Gb/s ports (gray)
JMicron® JMB362 SATA controller
1 xPower eSATA 3Gb/s port (green)
1 xExternal SATA 3Gb/s port (red)
LAN Intel® 82579 Gigabit LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Audio Realtek® ALC892 8-Channel High Definition Audio CODEC
- Absolute Pitch 192khz/24bit True BD Lossless Sound
- BD Audio Layer Content Protection
- Supports Jack-Detection, Multi-streaming, and Front Panel Jack-Retasking
- Optical S/PDIF out port at back I/O
IEEE 1394 VIA® VT6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
USB NEC USB 3.0 controllers
- 4 x USB 3.0/2.0 ports (2 ports at mid-board for front panel support; 2 ports at back panel [blue])
Intel® P67(B3) Express Chipset
- 14 x USB 2.0/1.1 ports (6 ports at mid-board, 8 ports at back panel)
ASUS Unique Features Exclusive TUF Features
"Ultimate COOL!" Thermal Solution
- TUF Thermal Armor
- TUF Thermal Radar
"TUF ENGINE!" Power Design
- 8+2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design
"Safe & Stable!" Guardian Angel
- ESD Guards
- MemOK!
- Anti Surge

Other Special Features
- Front Panel USB 3.0 Support
- ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
- AI Suite II
- ASUS Q-Connector
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS
Back Panel I/O Ports 1 x PS/2 Keyboard/Mouse Combo port
1 x External SATA 3Gb/s port (red)
1 x Power eSATA 3Gb/s port (green)
1 x IEEE 1394a
1 x LAN(RJ45) port(s)
2 x USB 3.0/2.0 ports (blue)
8 x USB 2.0/1.1 ports
1 x S/PDIF Out (Optical)
8 -Channel Audio I/O
Internal I/O Connectors 1 x USB 3.0/2.0 connector(s) supports additional 2 USB ports (19-pin; moss green)
3 x USB 2.0/1.1 connector(s) support additional 6 USB ports
1 x MemOK! button
4 x SATA 6.0Gb/s connectors ( 2 x gray; 2 x brown)
4 x SATA 3.0Gb/s (black)
1 x IEEE 1394a connector
1 x CPU Fan connector(s) (4-pin)
2 x Chassis Fan connector(s) (1 x 4-pin; 1 x 3-pin)
1 x Power Fan connector(s) (3-pin)
1 x Assistant Fan connector (3-pin)
1 x S/PDIF Out connector
24-pin EATX Power connector
8-pin EATX 12V Power connector
1 x Front panel audio connector
1 x COM connector
1 x System Panel (Q-Connector)
1 x Clear CMOS jumper
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories User's manual
2 x SATA 3.0Gb/s cables
2 x SATA 6.0Gb/s cables
1 x Q-Shield
1 x Q-Connecor (2 in 1)
1 x ASUS SLI bridge cable
1 x TUF Certification card
1 x TUF 5 Year Warranty manual (by region)
4 x screws for Assistant Fan
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Features:
TUF Thermal Armor TUF Thermal Radar DIGI+ VRM E.S.P. Efficient Switching Power Design TUF-Komponenten (Chokes mit Speziallegierung, Caps & MOSFETs - zertifiziert nach Militärstandard) MemOK! ESD Guards


Information:


Asus site
http://www.asus.com/product.aspx?P_ID=ZYgjt71bzlh62Zk9&templete=2


Reviews
ASUS Sabertooth P67 Mainboard - Review Hartware.net

User-Review von Helios1969
http://www.hardwareluxx.de/community/f12/asus-sabertooth-p67-tuf-serie-779976.html

Preisvergleich
Hardwareluxx - Preisvergleich

Video Unboxing and first look
YouTube - Asus Sabertooth P67 Core i7 LGA1155 Motherboard Unboxing Linus Tech Tips

Kompatibele RAMs
Code:
Corsair 8 GB DDR3-1600 Kit (CMZ8GX3M2A1600C9, Vengeance)
Corsair 16 GB DDR3-1600 Quad-Kit (CMZ16GX3M4A1600C9, Vengeance)
G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH)

kompatibelen LuftKühler/Wakü
Code:
[B][U]LuftKühler
[/U][/B]Corsair Air Series A70
Zalman CNPS9900 MAX BLUE
Thermalright Silver Arrow
Thermalright HR-02
Prolimatech Megahalems
Megashadow
Super Mega

[U][B]On board Lüfter[/B][/U]
Silent Series 50mm
Revoltec "Air Guard" 50mm

[B][U]Wakü
[/U][/B]Corsair Hydro Series H50
Corsair Hydro Series H70

Downloads
ftp server

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1155/SABERTOOTH_P67/
aktuelles bios
1502
1. Enhance USB input device compatibility under UEFI interface.
2. Enhance XHCI Legacy support.
3. TPU firmware updated to enhance the effect of TPU on some processors.

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Ace.KIA. schrieb:
Bin jetzt auch mal umgestiegen vom WS Revolution zum Sabertooth heute bekommen und ohne Plastik Deckel eingebaut läuft bis jetzt ohne Probleme.
Bios 1606 war schon drauf.
Zum Vergrößern anklicken....

Hmm na also wenn du magst und das Sabertooth ein bisschen getestet hast kannst du ja vielleicht nen paar pros/cons auflisten zwischen Sabertooth und WS Revolution, da ich überlege zum Revolution zu wechseln :)

Grüße

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
@Frankyu
Wenn du den Genesis einbaust, brauchst du keinen Assistent Luefter mehr, ich habe auch keinen verbaut. Bei mir kuehlt der Genesis einen 2600K, der auf 4,4 Ghz laeuft, Temp idle 35 Grad, Prime Vollast im Schnitt 62 Grad.

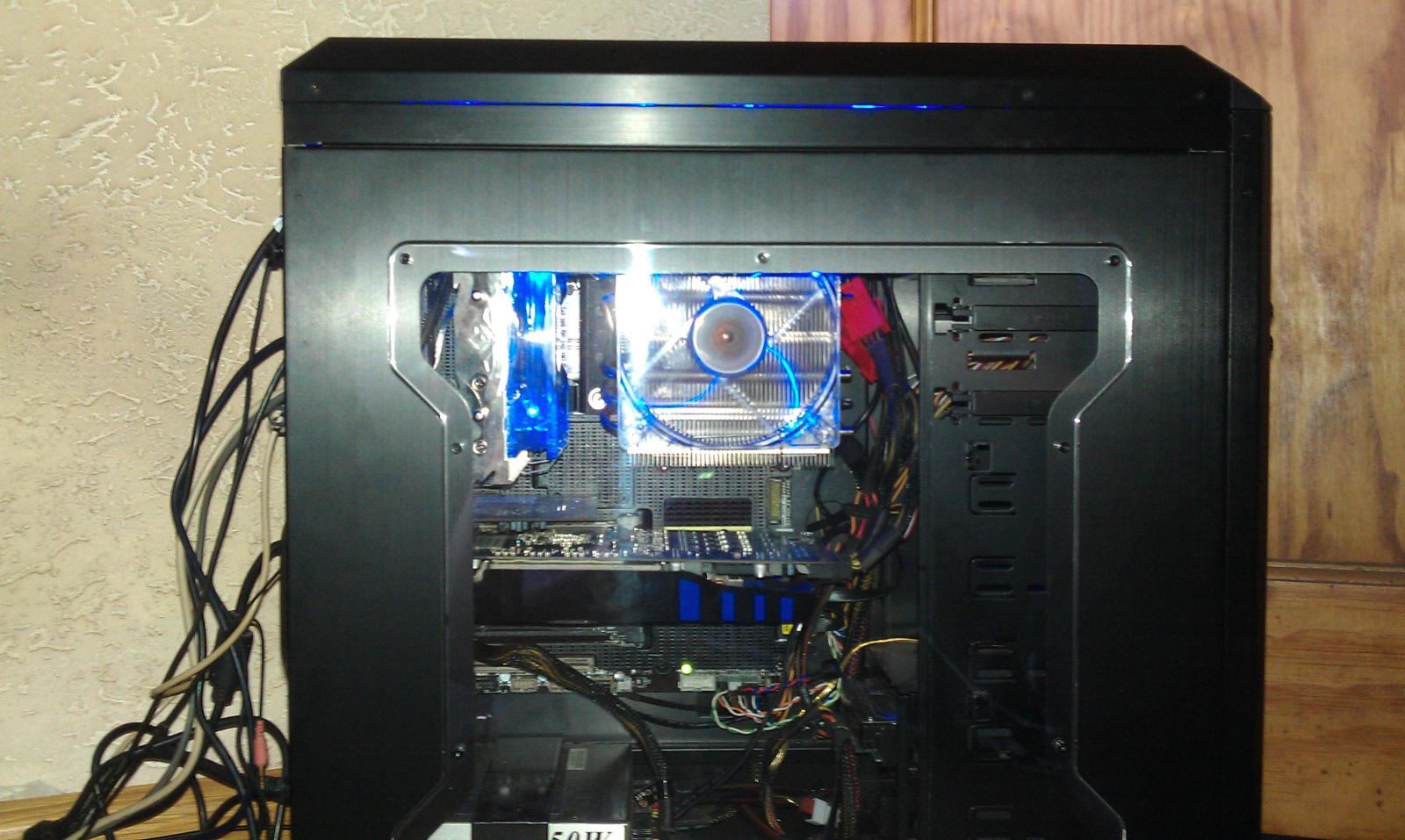

Habe das Foto gerade geschossen mit meinem Handy. Sieht in Natura mit leuchtenden Lueftern sehr gut aus, falls Windows Kit vorhanden.


Anhänge

  • Prolimatech Genesis.jpg
    Prolimatech Genesis.jpg
    180,1 KB · Aufrufe: 85
Tulua schrieb:
@Frankyu
Wenn du den Genesis einbaust, brauchst du keinen Assistent Luefter mehr, ich habe auch keinen verbaut. Bei mir kuehlt der Genesis einen 2600K, der auf 4,4 Ghz laeuft, Temp idle 35 Grad, Prime Vollast im Schnitt 62 Grad.
Zum Vergrößern anklicken....

@Tulua,

das ist ja der Grund, warum ich den Genesis einbauen will. Welche Lüfter verwendest Du und wie ist die Lautstärke bei niedriger Drehzahl?

Ich habe 2x 120 Xigmatek Crystal Clear Blue Led verbaut. Laufen auch bei 1500 rpm praktisch lautlos. Habe mich aus aesthetischen Gruenden fuer die kleinere Variante entschieden. Bei 140mm Lueftern ist die Kuehlung noch etwas besser. Ich hatte vorsichtshalber noch 2 Antivibrationspads draufgepappt, wegen Klackergefahr, aber kein Problem, habe die Pads mittlerweile abgenommen, klein Klackern oder Lagergeraeusche wahrnehmbar, bin sehr zufrieden.

---------- Beitrag hinzugefügt um 22:49 ---------- Vorheriger Beitrag war um 22:46 ----------

Wegen des heissen Wetters im Moment laufen alle Luefter volle Pulle, im Idle kannst du die Genesis-Luefter ganz ausschalten, das Ding kuehlt dann passiv ohne Probleme.

Eventuell werde ich die Noctua-Lüfter verwenden, die haben nämlich Low-Noise und Ultra-Low-Noise Adapter. Sind eigentlich nur Vorwiderstände, funktioniert aber hervorragend, ein Y-Adapter ist auch dabei.

Werde Sonntag auch was Neues einbauen ! Eine Zotac 560ti AMP :banana:



past gut zum Sabertooth wegen der Schwarzenplatine :)

Also bis jetzt läuft es genauso gut wie das WS Revolution.
Es bleibt kühler wie das Revolution,da der NF200 Chip doch relativ Warm wird,genauso die Spawa Kühler.
CPU läuft gerade mit 4.8Ghz Prime und die Temps 27.1° Raumtemperatur.



@ Burn_deh
es kommt immer drauf an was du vor hast mit dem Board.
Wenn du nur eine Grafikkarte nutzt und je nach Ausstattung was du brauchst,würde ich kein Revolution kaufen.
Wenn du SLI oder Crossfire nutzen möchtest dann das Revolution,da es beides kann.Zum Übertakten kannst du jedes
andere Board auch nehmen.

Zuletzt bearbeitet:
Besonderheiten: ATI CrossFireX (nur x8/x8), nVIDIA SLI (nur x8/x8)

Das Saber kann auch beides .

Das WS Revolution kann per Chip x16/x16, das ST nur x8/x8.
Denke darum gings.

Ace.KIA. schrieb:
Also bis jetzt läuft es genauso gut wie das WS Revolution.
Es bleibt kühler wie das Revolution,da der NF200 Chip doch relativ Warm wird,genauso die Spawa Kühler.
CPU läuft gerade mit 4.8Ghz Prime und die Temps 27.1° Raumtemperatur.



@ Burn_deh
es kommt immer drauf an was du vor hast mit dem Board.
Wenn du nur eine Grafikkarte nutzt und je nach Ausstattung was du brauchst,würde ich kein Revolution kaufen.
Wenn du SLI oder Crossfire nutzen möchtest dann das Revolution,da es beides kann.Zum Übertakten kannst du jedes
andere Board auch nehmen.
Zum Vergrößern anklicken....

thx
vorrangig ging es mir da tatsächlich um das oc verhalten.
nur für die optik ist mir dann der tausch doch etwas zu teuer^^

PATR10T schrieb:
das revolution kann auch keine x16-x16 ist im cf nur x8-x8 ;)

der nforce 200 ist nur zur unterstützung aller pcie bei vollbestückung, das die restlichen nicht alle auf x1 runter gehen
Zum Vergrößern anklicken....
Designed for true power users, the P8P67 WS Revolution uses a built-in NF200 controller that enhances bandwidth availability between the board and the four graphics card expansion slots. This is ideal for NVIDIA® GeForce SLITM and AMD® CrossFireXTM, as the new motherboard can easily handle 2-way SLI in dual PCI Express X16, while 3-way SLI works in dual PCI Express X8 and one X16 link.
Zum Vergrößern anklicken....
dual PCIe X16 hört sich für mich nach 2x x16 an?

Mal eine kleine Frage in die Runde, hat jemand eine Ram empfehlung für das Sabertooth und einen 2500k?
Am besten Schöne HS, und 2x 4GB mit 1600mhz.

Grüße

da ich bisher nur die Ripjaws verwendet habe,die aber wunderbar laufen,kann ich die Dir nur wärmstens empfehlen.

Jetzt habe ich die 560ti drin und habe direckt das erste Problem ! :motz:

Der Rechner geht nicht an ! Die Board LED Leuchtet . Mach ich das NT am Schalter aus für paar sec bis die LED ausgeht und dann wieder an kann ich den PC normal per Knopf vorne starten .

Und die Bios einstellungen sind auch futsch so das ich ein Profiel laden muss .

Denke mal das es am NT liegen könnte ? das 500Watt Enermax Liberty hat ja schon paar Jahre aufm Buckel . Und die 560ti verbraucht ca 70watt mehr als die alte 460 . :hmm:

Das sollte ziemlich eindeutig nicht am Netzteil liegen.
500 Watt hin oder her, dein System verbrät laut deinen HW Infos sag ich mal unter Volllast um die 350~ Watt.
Ergo hast du noch 150 Watt Luft, da muss das problem irgendwo anders sein behaupte ich mal.

Danke @ Ruessl dann schau ich die mir mal genauer an :)

Grüße

Normal sollten 500 Watt für die 560er reichen, habe hier in einem andern PC eine 470GTX mit einem 500er Netzteil laufen

Mh nur woran kann das liegen ? habe doch nur die 560ti AMP eingebaut ! Beim ersten anschalten gings los . Da muste ich das NT ausschalten und wieder ein .

Dann lief er . Wenn ich jetzt ausmache und in 10min wieder an gehts auch .

Mach ich das Abends aus ! und morgens an muss ich wieder vom NT den Schalter ausschalten . :stupid:


Laut anderen foren könnte es das NT doch sein . Hat ja schon paar Jahre aufm buckel . Hat irgentwas mit entladenen Kondensatoren und so zutuen !
Dem fehlt der Startsaft auf gut Deutsch :)

Zuletzt bearbeitet:
Ich habe mir vor knapp 3 Jahren extra ein starkes Netzteil mit 850 Watt gekauft. Ich hatte damals noch Crossfire im Visier, aber davon bin ich laengst abgekommen. Heute zahlt sich das durchaus aus, da ich ein zu schwaches Netzteil als Fehlerursache absolut ausschliessen kann sollte es hier und da mal ein Problem geben. Eine lohnende Investition!

Diablo70 schrieb:
Mh nur woran kann das liegen ? habe doch nur die 560ti AMP eingebaut ! Beim ersten anschalten gings los . Da muste ich das NT ausschalten und wieder ein .

Dann lief er . Wenn ich jetzt ausmache und in 10min wieder an gehts auch .

Mach ich das Abends aus ! und morgens an muss ich wieder vom NT den Schalter ausschalten . :stupid:


Laut anderen foren könnte es das NT doch sein . Hat ja schon paar Jahre aufm buckel . Hat irgentwas mit entladenen Kondensatoren und so zutuen !
Dem fehlt der Startsaft auf gut Deutsch :)
Zum Vergrößern anklicken....

Könnte schon sein ich dachte erst an die MB Batterie, aber bei nem so neuen Board kanns daran wohl echt nicht liegen.
Einfach mal n anderes Netzteil Testen dann hast du gewissheit.

Tulua schrieb:
Ich habe mir vor knapp 3 Jahren extra ein starkes Netzteil mit 850 Watt gekauft. Ich hatte damals noch Crossfire im Visier, aber davon bin ich laengst abgekommen. Heute zahlt sich das durchaus aus, da ich ein zu schwaches Netzteil als Fehlerursache absolut ausschliessen kann sollte es hier und da mal ein Problem geben. Eine lohnende Investition!
Zum Vergrößern anklicken....

Mh seh ich ehrlich gesagt etwas anders, lieber jedes Jahr ein neues wenns auch n neuen PC gibt.
Weil bei Netzteilen kann sich in 3 Jahren doch auch einiges ändern.
Bei O.g System reicht wohl eins richtung 450 Watt aus.

Ich werd mir nun so wies aussieht den Ram hier ordern, gefällt mir recht gut und is auch noch Ok vom Preis.

Grüße

Cello_ schrieb:
Mal eine kleine Frage in die Runde, hat jemand eine Ram empfehlung für das Sabertooth und einen 2500k?
Am besten Schöne HS, und 2x 4GB mit 1600mhz.

Grüße
Zum Vergrößern anklicken....

Bei mir laufen 2x4GB Transcend aXeRAM 2000MHz.
Sehen recht schick aus und machen den Takt auch bei entspannten 1,525V mit.

Burn_deh schrieb:
Bei mir laufen 2x4GB Transcend aXeRAM 2000MHz.
Sehen recht schick aus und machen den Takt auch bei entspannten 1,525V mit.
Zum Vergrößern anklicken....

Die werden mir wohl zu teuer sein..

Diablo70 schrieb:
Habe mir die Mushkin Enhanced Blackline Frostbyte DIMM Kit 8GB PC3-12800U CL10-10-10-27 (DDR3-1600) (996969) | Geizhals.at Deutschland Laufen mit cl9 auch gut .
Zum Vergrößern anklicken....

Die brauchen halt 1,65v das ist mir für Sandy einfach zuviel des guten.

mr2driver schrieb:
Ich habe die G.Skill Sniper 1333MHz, 2x 4GB.

Mehr als die 1333MHz bringen doch eh nix außer beim Benchmark. Ist aber nur meine Meinung.
Zum Vergrößern anklicken....

Da hast du absolut recht, zeigen ja auch diverse Tests, die Sniper hatte ich mir auch überlegt aber die sind mir von HS Design etwas zu übertrieben..

Danke aufjedenfall für die vielen Tipps :)

Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
