[Sammelthread] ASUS Sabertooth P67 (Intel P67)

ASUS Sabertooth P67 B3




1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 Spezifikationen



2.Information

2.1 Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler/Wakü

3.1 Downloads

Algemeines

Bilder:
folgen

Lieferumfang:
showpic.php

- 1 x Mainboard
- 2 x SATA-3 Kabel
- 2 x SATA-3 Kabel
- 1 x I/O-Blende
- 1 x SLI Bridge
- 4 x Schraube für Optionnale Lüfter
- 1 x "Zuverlässigkeit-Zertifikat" für die verbauten Komponenten.
- Treiber-DVD und englischer Dokumentation

Spezifikation:
CPU Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/
Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types
* Refer to ASUSTeK Computer for Intel CPU support list
Chipset Intel® P67(B3) Express Chipset
Memory 4 x DIMM, Max. 32 GB, DDR3 1866/1800/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
* Due to CPU behavior, DDR3 1800 MHz memory module will run at DDR3 1600 MHz frequency as default.
* Please refer to ASUSTeK Computer or user manual for Memory QVL.
Expansion Slots 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
3 x PCIe 2.0 x1
1 x PCI
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports ATI® Quad-GPU CrossFireX™ Technology
Storage Intel® P67(B3) Express Chipset
2 xSATA 6.0 Gb/s ports (brown)
4 xSATA 3Gb/s ports (black)
Intel® Rapid Storage Technology Support RAID 0,1,5,10
Marvell® PCIe SATA 6Gb/s controller
2 xSATA 6Gb/s ports (gray)
JMicron® JMB362 SATA controller
1 xPower eSATA 3Gb/s port (green)
1 xExternal SATA 3Gb/s port (red)
LAN Intel® 82579 Gigabit LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Audio Realtek® ALC892 8-Channel High Definition Audio CODEC
- Absolute Pitch 192khz/24bit True BD Lossless Sound
- BD Audio Layer Content Protection
- Supports Jack-Detection, Multi-streaming, and Front Panel Jack-Retasking
- Optical S/PDIF out port at back I/O
IEEE 1394 VIA® VT6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
USB NEC USB 3.0 controllers
- 4 x USB 3.0/2.0 ports (2 ports at mid-board for front panel support; 2 ports at back panel [blue])
Intel® P67(B3) Express Chipset
- 14 x USB 2.0/1.1 ports (6 ports at mid-board, 8 ports at back panel)
ASUS Unique Features Exclusive TUF Features
"Ultimate COOL!" Thermal Solution
- TUF Thermal Armor
- TUF Thermal Radar
"TUF ENGINE!" Power Design
- 8+2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design
"Safe & Stable!" Guardian Angel
- ESD Guards
- MemOK!
- Anti Surge

Other Special Features
- Front Panel USB 3.0 Support
- ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
- AI Suite II
- ASUS Q-Connector
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS
Back Panel I/O Ports 1 x PS/2 Keyboard/Mouse Combo port
1 x External SATA 3Gb/s port (red)
1 x Power eSATA 3Gb/s port (green)
1 x IEEE 1394a
1 x LAN(RJ45) port(s)
2 x USB 3.0/2.0 ports (blue)
8 x USB 2.0/1.1 ports
1 x S/PDIF Out (Optical)
8 -Channel Audio I/O
Internal I/O Connectors 1 x USB 3.0/2.0 connector(s) supports additional 2 USB ports (19-pin; moss green)
3 x USB 2.0/1.1 connector(s) support additional 6 USB ports
1 x MemOK! button
4 x SATA 6.0Gb/s connectors ( 2 x gray; 2 x brown)
4 x SATA 3.0Gb/s (black)
1 x IEEE 1394a connector
1 x CPU Fan connector(s) (4-pin)
2 x Chassis Fan connector(s) (1 x 4-pin; 1 x 3-pin)
1 x Power Fan connector(s) (3-pin)
1 x Assistant Fan connector (3-pin)
1 x S/PDIF Out connector
24-pin EATX Power connector
8-pin EATX 12V Power connector
1 x Front panel audio connector
1 x COM connector
1 x System Panel (Q-Connector)
1 x Clear CMOS jumper
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories User's manual
2 x SATA 3.0Gb/s cables
2 x SATA 6.0Gb/s cables
1 x Q-Shield
1 x Q-Connecor (2 in 1)
1 x ASUS SLI bridge cable
1 x TUF Certification card
1 x TUF 5 Year Warranty manual (by region)
4 x screws for Assistant Fan
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Features:
TUF Thermal Armor TUF Thermal Radar DIGI+ VRM E.S.P. Efficient Switching Power Design TUF-Komponenten (Chokes mit Speziallegierung, Caps & MOSFETs - zertifiziert nach Militärstandard) MemOK! ESD Guards


Information:


Asus site
http://www.asus.com/product.aspx?P_ID=ZYgjt71bzlh62Zk9&templete=2


Reviews
ASUS Sabertooth P67 Mainboard - Review Hartware.net

User-Review von Helios1969
http://www.hardwareluxx.de/community/f12/asus-sabertooth-p67-tuf-serie-779976.html

Preisvergleich
Hardwareluxx - Preisvergleich

Video Unboxing and first look
YouTube - Asus Sabertooth P67 Core i7 LGA1155 Motherboard Unboxing Linus Tech Tips

Kompatibele RAMs
Code:
Corsair 8 GB DDR3-1600 Kit (CMZ8GX3M2A1600C9, Vengeance)
Corsair 16 GB DDR3-1600 Quad-Kit (CMZ16GX3M4A1600C9, Vengeance)
G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH)

kompatibelen LuftKühler/Wakü
Code:
[B][U]LuftKühler
[/U][/B]Corsair Air Series A70
Zalman CNPS9900 MAX BLUE
Thermalright Silver Arrow
Thermalright HR-02
Prolimatech Megahalems
Megashadow
Super Mega

[U][B]On board Lüfter[/B][/U]
Silent Series 50mm
Revoltec "Air Guard" 50mm

[B][U]Wakü
[/U][/B]Corsair Hydro Series H50
Corsair Hydro Series H70

Downloads
ftp server

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1155/SABERTOOTH_P67/
aktuelles bios
1502
1. Enhance USB input device compatibility under UEFI interface.
2. Enhance XHCI Legacy support.
3. TPU firmware updated to enhance the effect of TPU on some processors.

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Na siehste ;)
Hab auch eine FB 7390 hier stehen und keinerlei Probleme, jedoch den 1. Lan-Port auch dauerhaft aktiv, der Rest steht auf Auto :)

Also hallo erstmal bin neu hier und wollte mal meine probleme schildern und hoffe auf antworten =)
habe mir einen pc zusammenstellen lassen beim fachmann und den selber zusammengebaut..
also Cpu: intel core i7 2600k S1155 3.4 Ghz Boxed
Mainboard: Asus Sabertooth p67 R3.0
Grafik: Powercolor HD6950 2Gb
Ram: 2 x 8 Gb Kit Kingston Hyper X 1600 (4 x 4 GB)
nen blueray laufwerk ist drin
1 Tb seagate festplatte
Netzteil: 550w Bequiet
gehäuse hab ich son altes genommen das ich noch zuhause hatte mit einem gehäuselüfter.
Betriebssystem: win 7 ultimate 64 bit
also mein problem.. es läuft alles nicht so wies denk ich mal sollte.. die cpu ist dauerhaft belastet.. schwankt zwischen 15 und 30% was denkichmal nicht sein darf wenn ich ja nichts mache.. und dann habe ich mal nen belastungstest gemacht via prime 95 da stieg die temp auf fast 70°C an..
meine frage was könnte die ursache für dieses schwanken sein.. hoffe mir kann da jemand helfen..
vilt ist auch an der konfiguration nicht in ordnung oder ich muss andere bios einstellungen vornehmen.. hoffe mich kann da jemand beraten.. =)
also das der pc nicht gut durchlüftet ist das habe ich bemerkt.. besorge mit nen neuen cpukühler und paar gehäuse lüfter.. denke mal das die werte bei mir zu hoch sind..
Cpu:54°C
board:31°C
Core1:45°C
Core2:47°C
Dram:47°C
USB3.0:53°C
Pcie1:33°C
Sata6g:42°C

70Grad unter Prime mit dem Boxed Lüfter sind absolut noch im grünen Bereich und da wird es nicht herkommen.
Ich nehme eher an das nen Programm o.ä. für die dauernde Belastung verantwortlich ist

ok hat sich erledigt.. habe bei msconfig paar startprogramme deaktiviert.. und schon läuft alles wies soll.. 0 bis 1% auslastung.. kann jetzt leider nicht sagen welches tool es genau war.. besorge mir aber trotzdem neue lüfter.. aber tolles forum.. kann ich weiter empfehlen hier.. =)
achja und jetzt hat sich die temp der cpu auch normalisiert.. liegt jetzt bei 30 + - 2°C =)

Zuletzt bearbeitet:
Erstmal noch ein verspätetes welcome eben vergessen :wink:

naja die CPU hat jetzt idle ja auch wenier zu tun, bleibt dadurch kühler. Also alles bestens :)

Dann weiterhin viel spass mit deinem PC und hier im Luxx

Wie verhält sich das Board mit 4 Speicherriegel? Bin am überlegen von 8 auf 16GB aufzurüsten da die Preise momentan im Keller liegen.

50 zu 50 ! Ich halte von Vollbestückung nix !

Meistens geht es nicht ! Bei anderen kann es gehen ! Board und Speicher abhängig .

Zuletzt bearbeitet:
hab mir letztens zu meinen 2x 2gb corsair vengeance 1600 noch zwei dazu geholt und es läuft auch auf anhieb problemlos.

Ich denke ich schlage auch nochmal zu, bei den Preisen kann man kaum nein sagen. Habe im Moment noch 2x4GB Corsair Vengeance C9 drin. Mittlerweile nochmal um 20 Euro billiger (knapp unter 60 Euro)

Liegt wohl daran, das Du keinen Mainboard-Lüfter drauf hast. Durch die Plastikabdeckung kommt kaum Luft an die entsprechenden Stellen.
Bei mir sind mit Lüfter (und Corsair Wakü) die Temps zwischen 36-49°C.

Das ist schon unglaublich, allein die CPU und die Mainboard Temperatur sind normal. Alles andere ist bedenklich. Zum Vergleich meine Temps. Mein PC siehe Systeminfo.

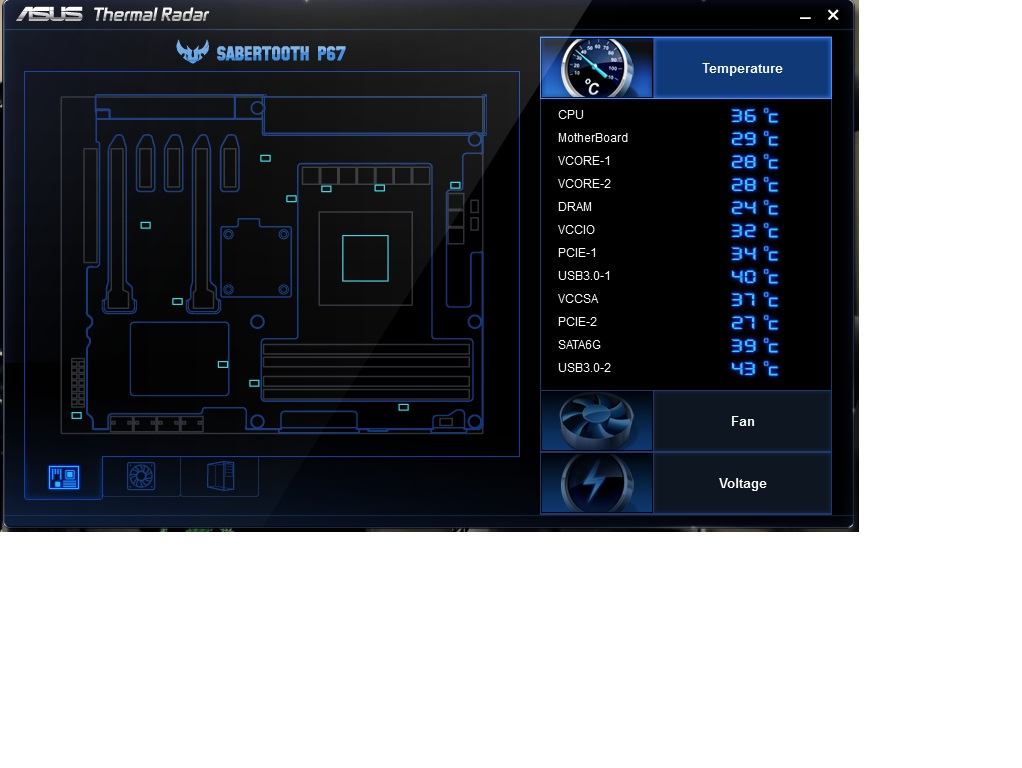

Hier sind meine Idle Temps zum Vergleich:


Anhänge

  • idletemps.jpg
    57,6 KB · Aufrufe: 80
Naja kaum Belüftung + WaKü + Vollbestückung RAM + SLI da kommt temperaturtechnisch schon was zusammen.

Mal so nen 50mm Lüfter aufs Board und ab dafür

Das sind die Idle Temperaturen, die Silent Shadow hier gepostet hat, da produzieren weder RAM noch Grakas grosse Abwaerme.....ich kanns kaum glauben...selbst bei einem schlecht beluefteten PC duerften die Temperaturen nicht so hoch sein...wenn das Idle ist wie siehts dann erst unter Vollast aus....?

ach durch die mehr verbaute hardware haste schon ne größere grundbelastung.
es läuft mehr strom über den pcie bus, und ram wird schon alleine wärmer durch das dichte zusammenrücken.

@Silentshadow: passt die soundkarte nich zwischen die Grafikkarten?
und wenn du magst kannst ja vllt mal nen screen nach ner gewissen zeit rumidlen mit nur einer graka und der hälfte des rams machen :)

Bei mir ging vorhin während des Spielens (HdRO) die Temperatur beim PCIE-1 Sensor auf über 60°C hoch :heul: , möchte nicht wissen, wie es ist wenn kein Lüfterlein unter die Abdeckung bläst.
Werd aber eh nochmal am Rechner bisserl was umbauen, mal sehen obs dann besser wird.

Vieles davon ist einfach nur Panikmache weil kein normales Board da irgendwelche Temperatursensoren hat ;) 60°C dürfte schon ok sein.

meine rede. in der hinsicht war es für mich persönlich ein fehlkauf. ich lasse mich auch verrückt machen von den ganzen sensoren und den temps bzw. habe. hab mir angewöhnt nur noch die cpu temps anzeigen zu lassen via coretemp auf der g15. aber das hat lange gedauert...

Coretemp ist mit Sandy Bridge Prozessoren gar nicht kompatibel, das zeigt komplett falsche Temps an. Lad dir mal RealTemp 3.67 runter, das zeigt die Temps korrekt an

bitte mal mit quelle das coretemp nicht mit sandys auskommt. ich nutze das hauptsächlich wegen dem g15 plugin. danke schonmal.

Kann ich mir vorstellen. Ich habe neulich einem User bei Computerbase, der wirre und falsche Temperaturen hatte, auch Realtemp empfohlen, und zack hatte er eine normale Temperaturanzeige. Was meinte er daraufhin zu mir? "Gibt es dafuer auch ein G15 Plugin?".

Lad dir mal Realtemp 3.67 runter und schau dir die Temperaturen an, ich wuerde wetten du hast eine signifikante Differenz. Ob es ein G15 Plugin gibt, weiss ich absolut nicht. Quellenangabe ist uebrigens nicht notwendig, habe selbst die Erfahrung gemacht, dass Coretemp im Zusammenspiel mit SB Prozessoren nichts taugt.

Hmm...ich sage jetzt mal, das die Aussage nicht richtig ist. CoreTemp (Version 0.99.8) ist SB (P67/Z68) kompatible.



..bei mir zeigen beiden Apps die selben Temps. Also, liegt es nicht an der Bitch, wenn CoreTemp bei euch andere Temps anzeigt...

Also Coretemp zeigt bei mir dieselben Temps wie Realtemp an.

Edit: Da war Smatter schneller..
