[Sammelthread] ASUS Sabertooth P67 (Intel P67)

ASUS Sabertooth P67 B3




1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 Spezifikationen



2.Information

2.1 Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler/Wakü

3.1 Downloads

Algemeines

Bilder:
folgen

Lieferumfang:
showpic.php

- 1 x Mainboard
- 2 x SATA-3 Kabel
- 2 x SATA-3 Kabel
- 1 x I/O-Blende
- 1 x SLI Bridge
- 4 x Schraube für Optionnale Lüfter
- 1 x "Zuverlässigkeit-Zertifikat" für die verbauten Komponenten.
- Treiber-DVD und englischer Dokumentation

Spezifikation:
CPU Intel® Socket 1155 for Intel® 2nd Generation Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/
Support Intel® 32nm CPU
Supports Intel® Turbo Boost Technology 2.0
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types
* Refer to ASUSTeK Computer for Intel CPU support list
Chipset Intel® P67(B3) Express Chipset
Memory 4 x DIMM, Max. 32 GB, DDR3 1866/1800/1600/1333/1066 Non-ECC,Un-buffered Memory
Dual Channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
* According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details.
* Due to CPU behavior, DDR3 1800 MHz memory module will run at DDR3 1600 MHz frequency as default.
* Please refer to ASUSTeK Computer or user manual for Memory QVL.
Expansion Slots 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode)
3 x PCIe 2.0 x1
1 x PCI
Multi-GPU Support Supports NVIDIA® Quad-GPU SLI™ Technology
Supports ATI® Quad-GPU CrossFireX™ Technology
Storage Intel® P67(B3) Express Chipset
2 xSATA 6.0 Gb/s ports (brown)
4 xSATA 3Gb/s ports (black)
Intel® Rapid Storage Technology Support RAID 0,1,5,10
Marvell® PCIe SATA 6Gb/s controller
2 xSATA 6Gb/s ports (gray)
JMicron® JMB362 SATA controller
1 xPower eSATA 3Gb/s port (green)
1 xExternal SATA 3Gb/s port (red)
LAN Intel® 82579 Gigabit LAN- Dual interconnect between the Integrated LAN controller and Physical Layer (PHY)
Audio Realtek® ALC892 8-Channel High Definition Audio CODEC
- Absolute Pitch 192khz/24bit True BD Lossless Sound
- BD Audio Layer Content Protection
- Supports Jack-Detection, Multi-streaming, and Front Panel Jack-Retasking
- Optical S/PDIF out port at back I/O
IEEE 1394 VIA® VT6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel)
USB NEC USB 3.0 controllers
- 4 x USB 3.0/2.0 ports (2 ports at mid-board for front panel support; 2 ports at back panel [blue])
Intel® P67(B3) Express Chipset
- 14 x USB 2.0/1.1 ports (6 ports at mid-board, 8 ports at back panel)
ASUS Unique Features Exclusive TUF Features
"Ultimate COOL!" Thermal Solution
- TUF Thermal Armor
- TUF Thermal Radar
"TUF ENGINE!" Power Design
- 8+2 Digital Phase Power Design
- TUF Components (Alloy choke, Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ VRM Utility
- E.S.P. : Efficient Switching Power Design
"Safe & Stable!" Guardian Angel
- ESD Guards
- MemOK!
- Anti Surge

Other Special Features
- Front Panel USB 3.0 Support
- ASUS EFI BIOS EZ Mode featuring friendly graphics user interface
- AI Suite II
- ASUS Q-Connector
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- Multi-language BIOS
Back Panel I/O Ports 1 x PS/2 Keyboard/Mouse Combo port
1 x External SATA 3Gb/s port (red)
1 x Power eSATA 3Gb/s port (green)
1 x IEEE 1394a
1 x LAN(RJ45) port(s)
2 x USB 3.0/2.0 ports (blue)
8 x USB 2.0/1.1 ports
1 x S/PDIF Out (Optical)
8 -Channel Audio I/O
Internal I/O Connectors 1 x USB 3.0/2.0 connector(s) supports additional 2 USB ports (19-pin; moss green)
3 x USB 2.0/1.1 connector(s) support additional 6 USB ports
1 x MemOK! button
4 x SATA 6.0Gb/s connectors ( 2 x gray; 2 x brown)
4 x SATA 3.0Gb/s (black)
1 x IEEE 1394a connector
1 x CPU Fan connector(s) (4-pin)
2 x Chassis Fan connector(s) (1 x 4-pin; 1 x 3-pin)
1 x Power Fan connector(s) (3-pin)
1 x Assistant Fan connector (3-pin)
1 x S/PDIF Out connector
24-pin EATX Power connector
8-pin EATX 12V Power connector
1 x Front panel audio connector
1 x COM connector
1 x System Panel (Q-Connector)
1 x Clear CMOS jumper
BIOS 32 Mb Flash ROM , EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE
Accessories User's manual
2 x SATA 3.0Gb/s cables
2 x SATA 6.0Gb/s cables
1 x Q-Shield
1 x Q-Connecor (2 in 1)
1 x ASUS SLI bridge cable
1 x TUF Certification card
1 x TUF 5 Year Warranty manual (by region)
4 x screws for Assistant Fan
Support Disc Drivers
Anti-virus software (OEM version)
ASUS Update
ASUS Utilities
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Features:
TUF Thermal Armor TUF Thermal Radar DIGI+ VRM E.S.P. Efficient Switching Power Design TUF-Komponenten (Chokes mit Speziallegierung, Caps & MOSFETs - zertifiziert nach Militärstandard) MemOK! ESD Guards


Information:


Asus site
http://www.asus.com/product.aspx?P_ID=ZYgjt71bzlh62Zk9&templete=2


Reviews
ASUS Sabertooth P67 Mainboard - Review Hartware.net

User-Review von Helios1969
http://www.hardwareluxx.de/community/f12/asus-sabertooth-p67-tuf-serie-779976.html

Preisvergleich
Hardwareluxx - Preisvergleich

Video Unboxing and first look
YouTube - Asus Sabertooth P67 Core i7 LGA1155 Motherboard Unboxing Linus Tech Tips

Kompatibele RAMs
Code:
Corsair 8 GB DDR3-1600 Kit (CMZ8GX3M2A1600C9, Vengeance)
Corsair 16 GB DDR3-1600 Quad-Kit (CMZ16GX3M4A1600C9, Vengeance)
G.Skill RipJaws-X DIMM Kit 16GB PC3-10667U CL7-7-7-21 (DDR3-1333) (F3-10666CL7Q-16GBXH)

kompatibelen LuftKühler/Wakü
Code:
[B][U]LuftKühler
[/U][/B]Corsair Air Series A70
Zalman CNPS9900 MAX BLUE
Thermalright Silver Arrow
Thermalright HR-02
Prolimatech Megahalems
Megashadow
Super Mega

[U][B]On board Lüfter[/B][/U]
Silent Series 50mm
Revoltec "Air Guard" 50mm

[B][U]Wakü
[/U][/B]Corsair Hydro Series H50
Corsair Hydro Series H70

Downloads
ftp server

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1155/SABERTOOTH_P67/
aktuelles bios
1502
1. Enhance USB input device compatibility under UEFI interface.
2. Enhance XHCI Legacy support.
3. TPU firmware updated to enhance the effect of TPU on some processors.

Zuletzt bearbeitet:
Zum Vergrößern anklicken....

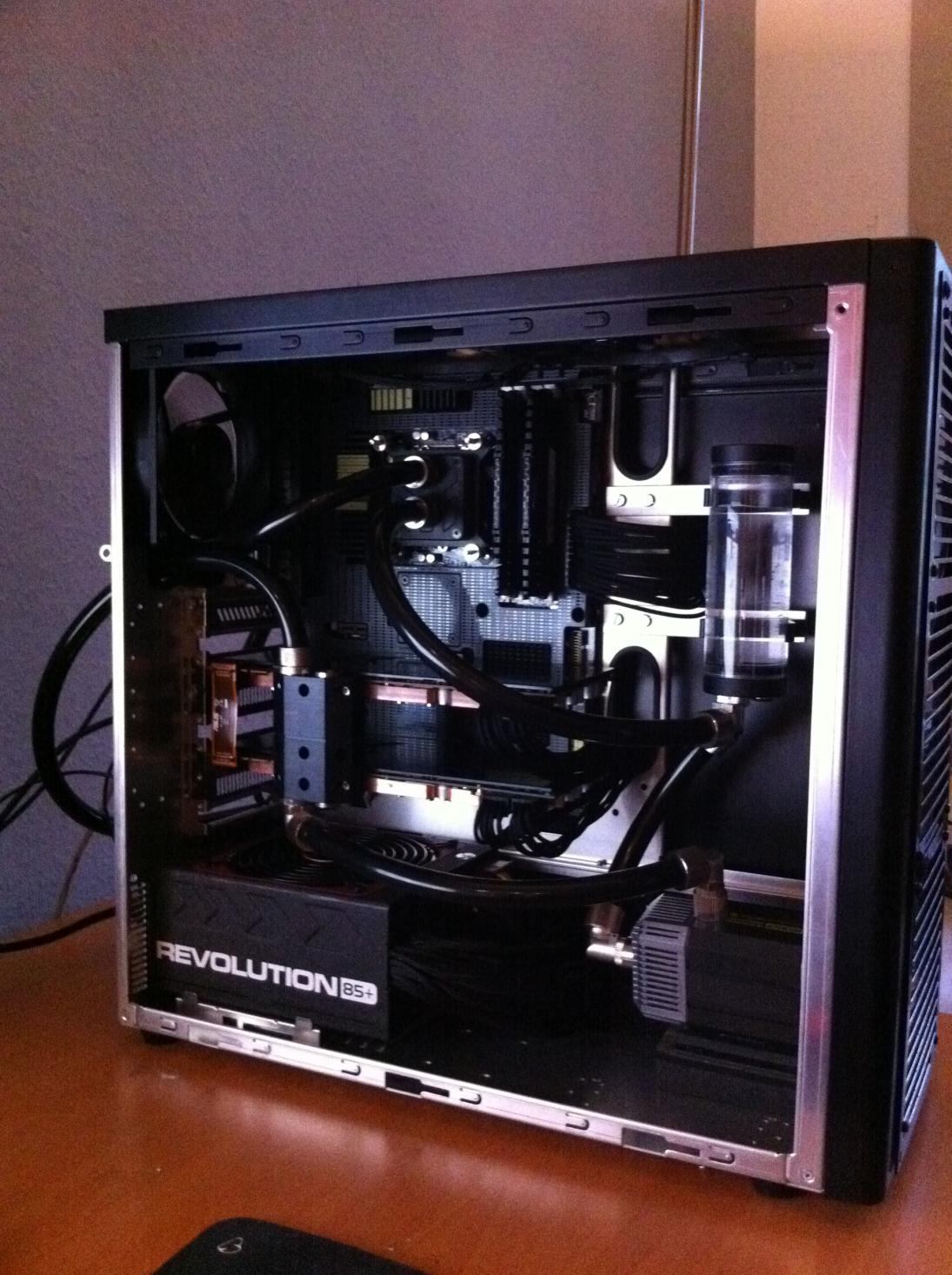

sooo da ist es in meinem case eingebaut :)


Anhänge

  • Foto.jpg
    198,8 KB · Aufrufe: 120
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ha geschaft. muste über Offset -0.120 stellen und Vcore auf Auto ! Dann geht wieder das runtertakten + Stromsparfunktion :)

Zuletzt bearbeitet:
herzlichen glückwunsch. dann hat das ganze ja noch ein positives ende gefunden bei dir :)

besteht eigentlich die möglichkeit das thermal radar ohne den ganzen ai suite schnörkel zu installieren? also ist schon klar das man bei der installation auswählen kann welche dinge man gern haben möchte. wählt man jedoch z.b. nur das thermal radar aus, wird dieses komische ai suite "grundtool" auch mit installiert und startet bei jedem windows boot automatisch mit. wäre ja nicht tragisch wenn man es im autostart finden würde und es somit abschalten könnte. das ding ist total versteckt und ich find einfach nix. nichtmal ccleaner zeigt es mir im autostart an -.- das nervt gewaltig.

edit: ich seh grad das dein verlinktes garkein thermal radar hat im package. hätte es gern mal getestet da ich mit der vorgängerversion auch enorme install und deinstall probleme hatte.

Zuletzt bearbeitet:
die asus-starts werden via aufgabenplanung initialisiert

bei den AI Suite Downloads muss man bissle aufpassen, da es fürs Sabertooth ne andere "Version" gibt, zB ohne TurboV, aber mit dem Thermal Radar.

So, jetzt hab ich's geschafft!!! Mein Board hat sich wohl verabschiedet! Wollte vorhin den PC anschalten und das Einzige was kam, ist ein schwarzes Bild! Also kein Signal mehr an die Graka!!! :kotz:

bushklopper schrieb:
die asus-starts werden via aufgabenplanung initialisiert

bei den AI Suite Downloads muss man bissle aufpassen, da es fürs Sabertooth ne andere "Version" gibt, zB ohne TurboV, aber mit dem Thermal Radar.
Zum Vergrößern anklicken....
oh man, an die aufgabenplanung hab ich ja garnicht gedacht -.- jo, das mit den verschiedenen version wusste ich, danke dir.

---------- Beitrag hinzugefügt um 02:02 ---------- Vorheriger Beitrag war um 02:01 ----------
dbenji01 schrieb:
So, jetzt hab ich's geschafft!!! Mein Board hat sich wohl verabschiedet! Wollte vorhin den PC anschalten und das Einzige was kam, ist ein schwarzes Bild! Also kein Signal mehr an die Graka!!! :kotz:
Zum Vergrößern anklicken....
das ist richtig ärgerlich, kenn ich nur zu gut. zum glück hast ja garantie.

dbenji01 schrieb:
So hab ich jetzt alles durch, alle Sata-Ports mit 2 verschiedenen Kabeln, aber überall das Gleiche, am Bootvorgang ändert sich nichts. Hab (nach zig Bootvorgängen) den Ablauf aber inzw. genauer analysieren können:

1) TUF Screen erscheint sofort, der bleibt dann so ca. 30sec
2) uEFI wird geladen und zeigt dabei ganz kurz "No bootable drive detectet"
3) Es wird ein 2tes mal neu gebootet und zwar so wie es sein soll (1sec TUF Screen, dann uEFI geladen und sofort weiter zum booten von der Festplatte)
4) Es kommt der schwarze Screen mit dem blinkenden Cursor und der bleibt wieder so ca. 30sec. Genau jetzt hört auch die "Boot-device Led" zu leuchten auf.
5) Windows 7 wird geladen

Das ganze dauert so 1,5-2 Minuten vom Einschalten bis zum Windows Desktop. Das Problem dabei sind nur die 30sec TUF Screen beim Einschalten und die 30sec die ich den blinkenden Cursor hab bevor Win7 gebootet wird. Ansonsten läuft das System absolut stabil und fehlerfrei. Alles wird richtig erkennt und funktioniert.

Hat jemand eine Idee oder Tipps wo (Foren) ich evtl. noch Hilfe bekommen könnte.
Zum Vergrößern anklicken....

35sec vom Einschalten bis Desktop. Braucht mein Pc

Noch eine blöde Zwischenfrage, ich kann doch wenn ich den Multi festsetze auf 45 zb, die Vcore Autoregeln lassen oder?

Gefährlich ist es ja nur, wenn ich das Board Multi und Vcore Auto regeln lassen, richtig?

Aber als ich von gestern Abend auf heute früh Prime bei 45 Multi und AutoVcore hab laufen lassen, kam er auf maximal 64° und 1,32 Vcore die er als Max genommen hat, da ist doch alles im grünen Bereich, oder?

Burn_deh schrieb:
Ne nen Bios Reset manuell per Jumper würd ich dir dann auf jedenfall noch empfehlen.

Hast du mal testweise die USB Geräte (alle) abgekoppelt?
Zum Vergrößern anklicken....

So MUSSTE eben einen Bios Reset per Jumper machen, weil gestern Nacht auf einmal garnichts mehr ging und der Bildschirm nur noch schwarz blieb. Dachte schon mein Board ist hinüber. Gott sei dank hat sich nur das Bios aufghängt und nach dem Reset gehts wieder. Leider hat sich am Bootproblem nichts geändert... :fire:

Werd jetzt gleich mal ALLE USB-Geräte abkoppeln und schaun was passiert.

Edit:
Jetzt hab ich's: Es ist der USB-Wlan Empfänger (802.11 Wireless LAN Adapter von SpeedTouch). Hatte den zwar schon zu Beginn mal abgekoppelt, aber jetzt alle und da gings plötzlich. Dann hab ich Stück für Stück alles angeschlossen und erst als ich den Wlan Adapter anschloss hatte ich wieder dieses Bootproblem. So jetzt weiß ich zwar was schuld ist, aber was mach ich jetzt damits trotzdem geht???

Zuletzt bearbeitet:
Kabel anstecken (Bin kein w-lan Freund) oder mit einer w-lan PCI Karte Probieren ? 10€



oder die PCIe Version für 14€


Zuletzt bearbeitet:
dbenji01 schrieb:
So MUSSTE eben einen Bios Reset per Jumper machen, weil gestern Nacht auf einmal garnichts mehr ging und der Bildschirm nur noch schwarz blieb. Dachte schon mein Board ist hinüber. Gott sei dank hat sich nur das Bios aufghängt und nach dem Reset gehts wieder. Leider hat sich am Bootproblem nichts geändert... :fire:

Werd jetzt gleich mal ALLE USB-Geräte abkoppeln und schaun was passiert.

Edit:
Jetzt hab ich's: Es ist der USB-Wlan Empfänger (802.11 Wireless LAN Adapter von SpeedTouch). Hatte den zwar schon zu Beginn mal abgekoppelt, aber jetzt alle und da gings plötzlich. Dann hab ich Stück für Stück alles angeschlossen und erst als ich den Wlan Adapter anschloss hatte ich wieder dieses Bootproblem. So jetzt weiß ich zwar was schuld ist, aber was mach ich jetzt damits trotzdem geht???
Zum Vergrößern anklicken....

USB Bootoptionen im Bios abschalten!?

dbenji01 schrieb:
Wo find ich diese Option?
Zum Vergrößern anklicken....

Im Bios "Erweitert" "Boot", da kann man die Bootreihenfolge einstellen. Da mal USB auf aus oder nach hinten verschieben so dass 1=DVD, 2.=Festplatte, 3. USB oder nichts ist. Probier mal.

So, mein Sabertooth ist eingebaut! Wind wurde nicht neu installiert Dank den guten Tipps die ich hier im Forum gefunden habe, dafür erstmal ein dickes DANKE!!!

Jetzt geht es noch an die Feinheiten, was man da alles einstellen kann an Temperaturen und den dazugehörigen Lüftern ist schon gut aber auch etwas verwirrend. Je mehr Möglichkeiten man hat etwas auszulesen desto mehr Gedanken macht man sich leider auch.

da hast du recht. früher hatten wir keine 12 (?) sensoren die uns die temps von zig stellen angezeigt haben. wer weiss was da wohl so los war^^ ich mach mir da keinen kopf mehr wie am anfang als das board 1-2 tage alt war. ich hab nichtmal mehr das thermal radar installiert. 50mm assist rein gepackt, das wars.

-.-

@Diablo70
wo gibt es die pci-e karte wäre ne idee :d für Meinproblem !!!

.-

naja für 18-25 euro bekomm ich 300 mbit Karten bei amazon ^^

aber was man auch noch bräcuhte wären 8,9 oder 13 dpi antennen :d
passend zur Wlan karte XD

ich hab dir jetzt speziell nur pci-e angebote verlinkt von der karte die im posting von diablo70 zu sehen war weil du gefragt hattest wo man die herbekommt^^ ich kenn mich nicht aus mit den karten.

die gibt es bei Alternate ! da gibt es auch eine 9 dBi Antenne für knab 17€ !

Das Board ist einfach super, es hat zwar nichts zu bedeuten aber Windows Index ist nur durch den Wechsel vom P8P67 auf das Sabertooth gestiegen. Und ich habe Win nicht neu installiert, im Prinzip ist es mir eigentlich total egal was der Leistungsindex aussagt aber interessant fand ich das schon. Leider mußte ich Win neu aktivieren. Außerdem kommt es mir so vor als ob Win auch noch schneller startet.

Ja ich bin mittlerweile auch total zufrieden mit dem Sabertooth.

Mein Problem das die Grafikkarte nur PCIE x8 erkannt wurde hat sich gelöst indem ich den PC einmal ohne Grafikkarte gestartet habe, danach wurde sie wie es sich gehört auch @x16 angesprochen.

Übertakten ist ja wirklich nen Kinderspiel mit dem Board. Mit meinen ersten Werten bin ich recht zufrieden, als nächstes kommen die 4,5GHz.

4GHz laufen mit 1,096V stabil.


4,18GHz mit 2000MHz Speicher brauchen leider schon 1,168V. Ich denke das liegt aber mehr am Speicher als am CPU Takt.


Gibt es mit dem neuen 1502 Bios irgendwelche Vorteile bzgl OC?

BIOS History

[ 1502 ]
----------------------
1. Fix system maybe hang if the NEC Chip F/W is broken.
2. Enhance USB input device compatibility under UEFI interface.
3. Enhance XHCI Legacy support.
4. TPU firmware updated to enhance the effect of TPU on some processors.
