Asus TUF X670E-Plus Wifi, nach Bios Update fehlender M.2 Steckplatz

[Tommi1]

Tach zusammen.
Hab da ein Problem, wo ich hoffe, dass es bekannt ist.

Ich habe das TUF X670E-Plus Wifi.
Jetzt hatte ich am Montag auf die Bios Firmware 3014 aktualisiert.

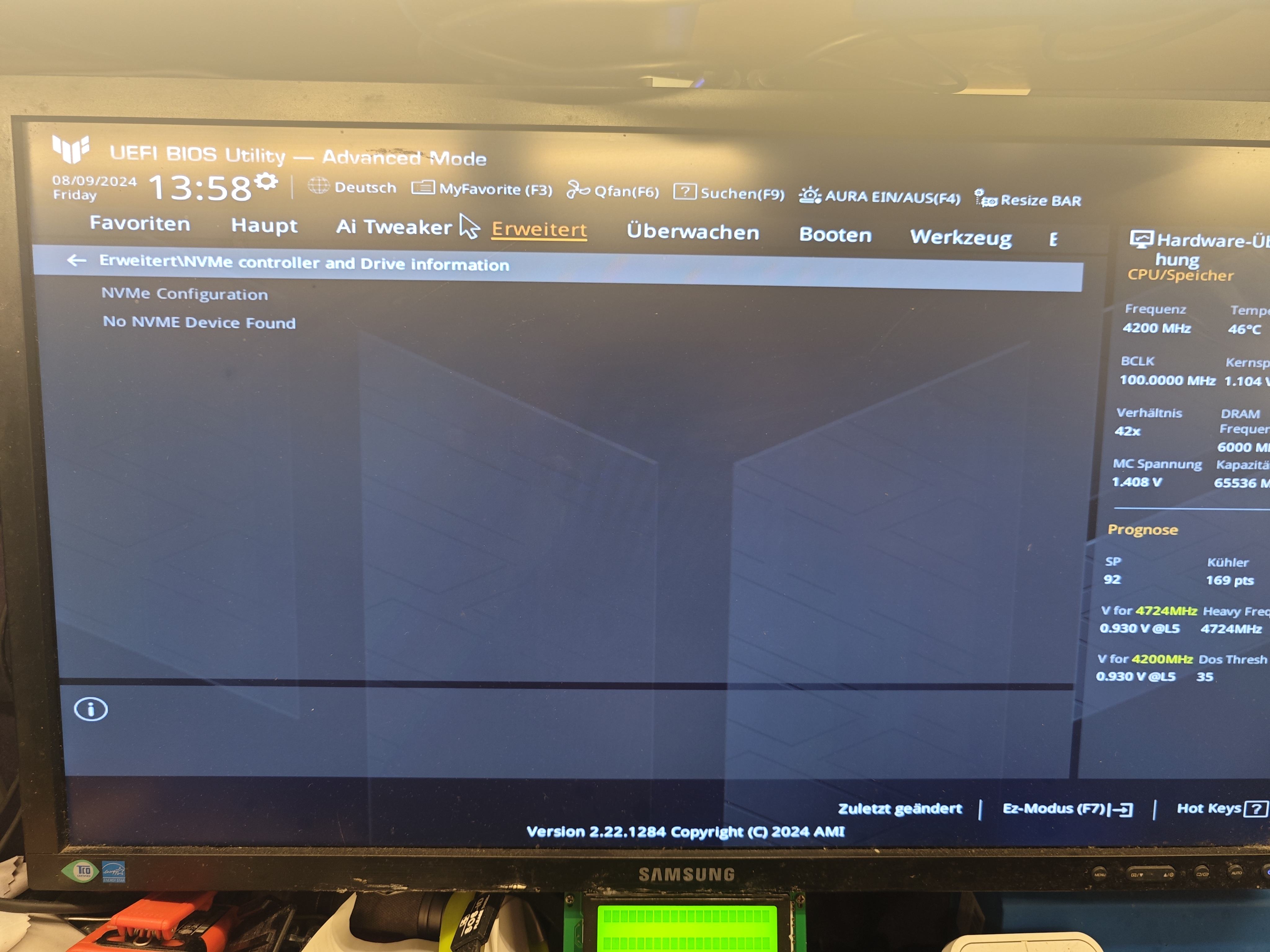

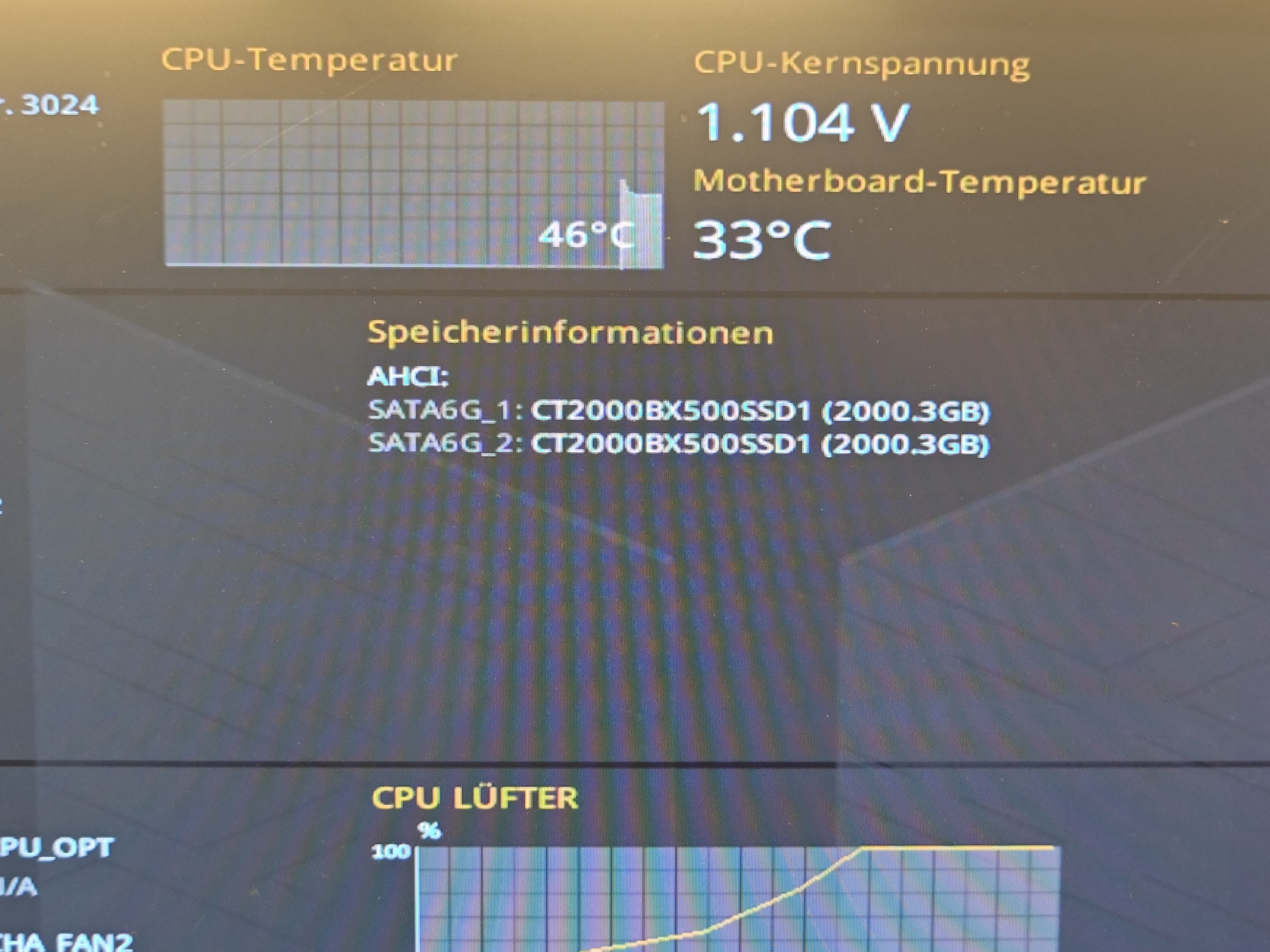

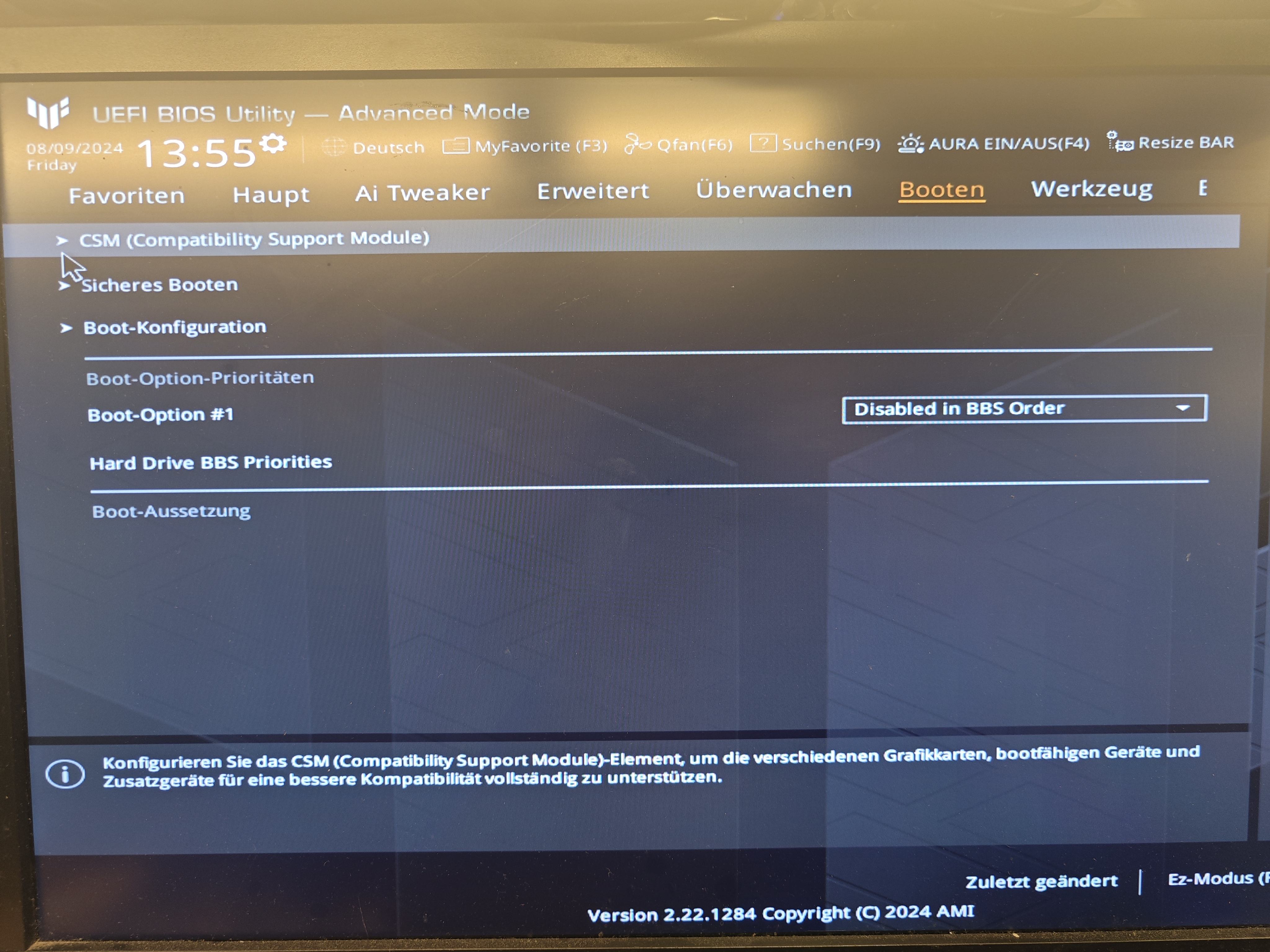

Und ab da fehlte mir der obere M.2 5.0 Steckplatz, bzw. die darin verbaute Crucial P3 wurde gar nicht mehr erkannt )obwohl das vorher der Fall war)
Habe sie dann mal in einen der unteren Steckplätze gesteckt, und schon war sie wieder da.

Heute habe ich auf die FW 3024 geupdatet und probierte es damit nochmal, aber auch da wurde die SSD im oberen M.2 Steckplatz nicht erkannt.
Alle M.2 Steckplätze stehen auf Automatik (also keine explizite Gen 1 , Gen2 oGen3,, Gen4 Auswahl getroffen)

Ich weiß jetzt erstmal nicht mehr weiter.
Ich weiß nicht, wo ich den Fehler suchen soll.



[sqlinjection]

Moin, wie ich in einem anderen Thread auch schon geschrieben habe, habe ich RAM Instabilität seit dem Update auf 3014. Ich würde als erstes mal ein CMOS clear laut Handbuch versuchen (Jumper/Schraubenzieher auf Pins Methode).



[Tommi1]

Servus.
Ne RAM Instabilität hab ich eigentlich nicht.
Auch mit der aktuellen FW 3024 nicht.
Habe aber schon ein paar CMOS Clear gemacht.
Hat sich aber nichts geändert.



[sqlinjection]

Hast du eine weitere Nvme, um den oberen Slot zu testen? Die Crucial hast du ja bereits erfolgreich auf Funktionsfähigkeit getestet.

Ansonsten bleibt wohl nur das Downgrade des Uefi



[Tommi1]

Hast du eine weitere Nvme, um den oberen Slot zu testen? Die Crucial hast du ja bereits erfolgreich auf Funktionsfähigkeit getestet.

Ansonsten bleibt wohl nur das Downgrade des Uefi

Das war ein ein Treffer.
Hab mir ja heute eine Samsung 990 Pro für das Betriebssystem ein gebaut (welche die Crucial P3 abgelöst hat, die wiederrum ald 2te SSD im System aggiert).
Die 990 hatte ich, wie die Cruical, im M.2-4 Steckplatz platziert.
Nach deinem Tip, hab ich sie eben mal hoch in den M2-1 gesteckt.......

UND LÄUFT !

Danke dafür. Ohne den Ideen Anschub hätte ich es erst gar nicht probiert...



[sqlinjection]

Ok schön zu hören. Ich bin jetzt trotzdem etwas abgehängt, warum die Crucial im M.2_1 nicht mehr läuft 😅



[Tommi1]

Gibt doch nen Dämpfer.... deswegen hab ich die 990 wieder in den m.2-4 gesteckt und in den M.2-1 kommt eine andere Samsung rein (brauch eh noch eine).

Die Samsung lief zwar im M.2-1 ABER.... nur noch mit einer Geschwindigkeit von 3.100 MB/s
Im M.2-4 lief sie mit um die 5.200 MB/s.

Glaub das hat damit zu tun, dass der M.2-1 sich die Lanes mit der GraKa teil (wenn ich da noch was richtig in Erinnerung habe).



[sqlinjection]

Die Lanes dürften es nicht sein. Ryzen 7000 CPUs haben 28. 4 für den Chipsatz, 16 für die Graka, bleiben 2x4 für SSDs.



[Datanette]

Da dürfte schon was mit dem Bios nicht stimmen.
Die einzige Limitierung bei den m2 slots ist diese:

** Der M.2_2 Steckplatz teilt die Bandbreite mit SATA6G_1&2. Wenn der M.2_2 im PCIe x4
Modus ausgeführt wird, werden die SATA6G_1&2 deaktiviert.

Nochmals das Bios flashen, mit cmos vor und nachher.



[Tommi1]

Da dürfte schon was mit dem Bios nicht stimmen.
Die einzige Limitierung bei den m2 slots ist diese:


Nochmals das Bios flashen, mit cmos vor und nachher.

Der M.2-2 hat ja nichts mit dem M.2-1 zu tun.
Den M.2-2 kann ich im Sata Modus laufen lassen (dann zusammen mit den Sata Anschlüssen 1 und 2 (wo aktuell eine normal SSD angeschlossen ist) oder ich betreibe den M.2-2im PCIe 3.0 Modus, dann fallen die Sata 1 und 2 weg.

Wie schon gesagt, hatte ich schon gemacht.
Bin auch nicht der einzige mit dem Problem.

Hab mal ne Anfrage an Asus gesendet.



[Datanette]

Doof sowas aber du kannst ja hoffentlich wieder zurück flashen.

Alle M.2 Steckplätze stehen auf Automatik (also keine explizite Gen 1 , Gen2 oGen3,, Gen4 Auswahl getroffen)

Vielleicht ändert es was, wenn du vorab die jeweilige gen auswählst.



[Tommi1]

Hatte ich auch schon ausprobiert mit der Einstellung der Gen.
Hat auch nichts gebracht.

Mich wundert es nur, dass die Crucial, die am Anfang funktioniert hat, jetzt nicht mehr funktioniert, aber die Samsung funktioniert darin (wenn auch mit halber Leistung).



[sqlinjection]

Habe ebenfalls eine 990pro im M2_1 Slot. Ich benche sie nachher mal. Was hast du verwendet @Tommi1?



[Tommi1]

Habe ebenfalls eine 990pro im M2_1 Slot. Ich benche sie nachher mal. Was hast du verwendet @Tommi1?

Den AS SSD Benchmark

AS SSD Benchmark

AS SSD Benchmark ermittelt die SSD Performace durch synthetische und Kopier-Tests, die den Praxiseinsatz berücksichtigen.

www.heise.de



[sqlinjection]

Das Tool hatte ich nu gerade nicht zur Hand, aber Samsung Magician sagt 7411MB/s sequenzielles Lesen.



[Tommi1]

Im M.2-1 ?
Hm...
Welche Firmware hast Du drauf?
Ich werde morgen auch nochmal mit Samsung Magicana testen. Da kommt meine Samsung 980 Pro 2 TB für meinen M.2-1 Platz.
Die hat die selben Werte wie die 990 Pro.



[sqlinjection]

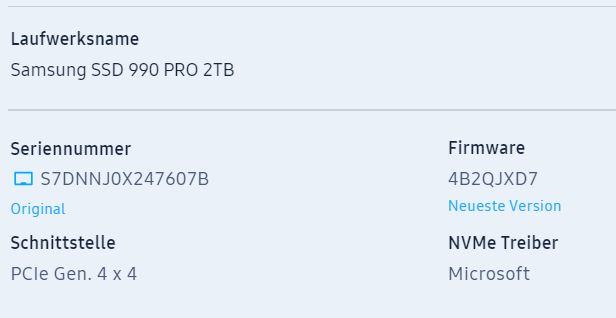

Ja im M.2-1. Asus Uefi und auch SSD Firmware sind die aktuellen.



[Tommi1]

Hm.... Vielleicht hats was damit zu tun, dass meine als Windows Platte fungiert, aber die schafft "nur" 6.392 MB/s im M.2-4 Platz



(Habs mit Crystal Diks MArk und Samsung Magicana gesteste mit gleichem Ergebnis)

Morgen kommt die 980 Pro 2TB. Mal schauen, was sie im M.2-1 Platz sagt.



[Tommi1]

Also, hab eben noch mal geschaut.
Die 990 Pro wird im M.2-1 erkannt.

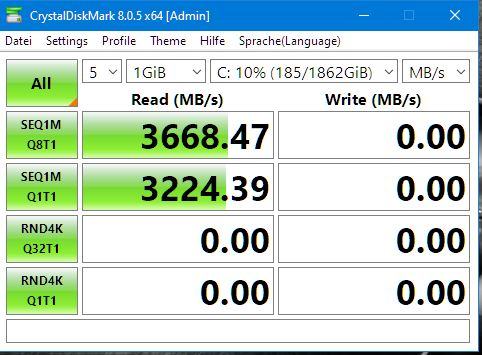

Läuft aber nur mit 3668 MB/s

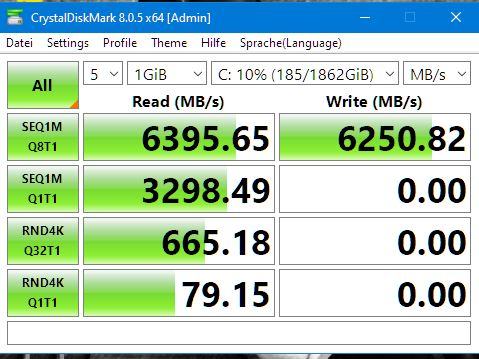

Auf M.2-4 läuft sie mit 6395 MB/s.

Die 980 Pro, welche heute gekommen ist, läuft auch mit ca. 36xx MB/s im M.2-1

Egal.... die Windows (990 Pro) steckt jetzt in der M.2-4, die 980 Pro im M.2-1 als Games Platte



[Tommi1]

Also ich glaube, es hat was mit der FW zu tun.
Muss aber auch nein Asus oder ein X670E Problem sein.

Die Hotline von Asus meinte, ich soll mal eine CMOS Reset durch führen.
Den habe ich aber schon bestimmt 5 mal hinter mich gebracht (bin also schon vorher auf die Idee gekommen).

Dann meinten die, die einzige Möglichkeit wäre dann, auf die alte FW zurück zu flashen.
Das mach ich jetzt aber auch nicht, da das System stabil läuft.
Und nur wegen den Geschwindigkeitseinbussen, die man ev. doch nicht merkt.... Neeeee.

Aber zumindest hab ich jetzt rausgefunden, warum die SSD auf M.2-1 nur mit halber Leistung läuft.

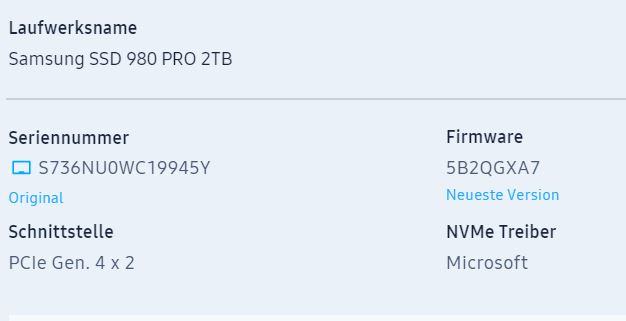

Der Steckplatz läuft mit PCIe 4 x 2. Die anderen alle mit PCIe 4 x 4

Das hat aber auch nichts mit den Lanes zu tun, da Lanes Charing nur Intel CPUs betrifft (laut Bastel Nerd (Baut in Youtube PC zusammen))
Mit der CPU ist auch alles in Ordnung und die GPU läuft auch mit vollen 4 x 4.

Also kann es nur die Bios / Uefi FW sein.



[sqlinjection]

Der Steckplatz läuft mit PCIe 4 x 2. Die anderen alle mit PCIe 4 x 4

Ne. Laut Manual mit PCIe 5.0 x4.

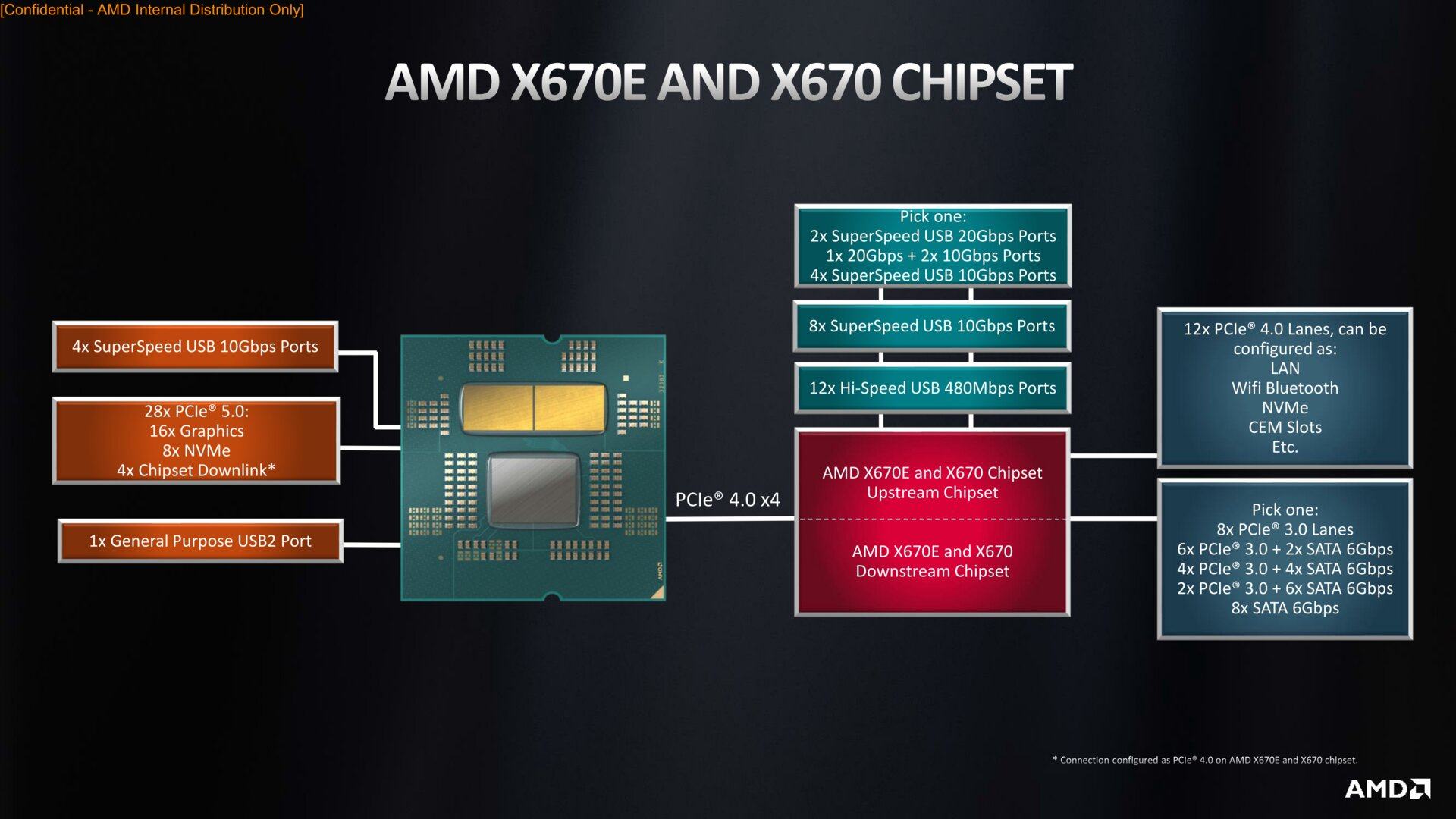

Bezüglich Lanes, dieses Schaubild zeigt es sehr schön



[Tommi1]

So, kleiner Bericht zum Schluss:

Hab noch ein paar SSDs ausprobiert und alle laufen nur mit halber Kraft im M.2-1.

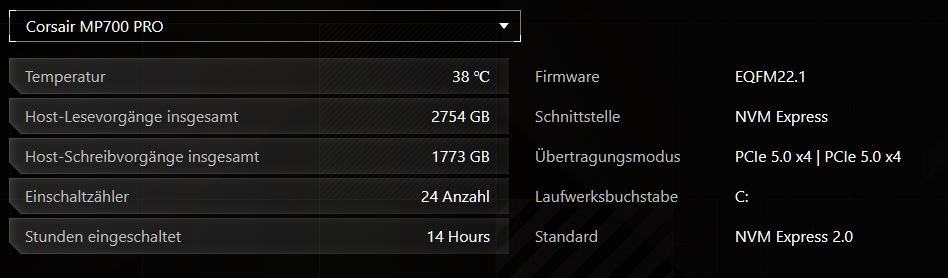

Aktuell habe ich eine Corsair MP700 Pro verbaut (PCIe 5.0x4) und diese läuft auch nur mit halber Kraft.

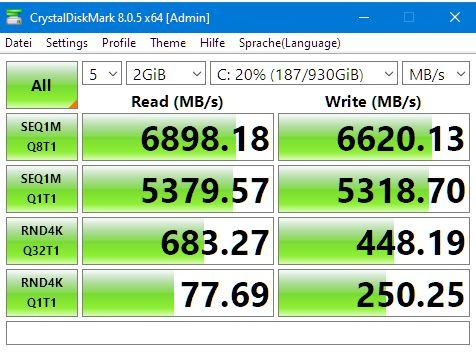

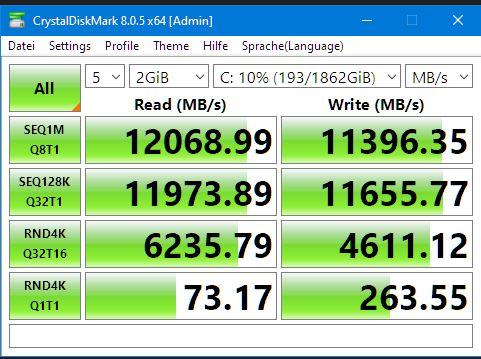

Sollte eigentlich um die 12.000 MB/s liefern, macht aber nur um die 6.900 MB/s.

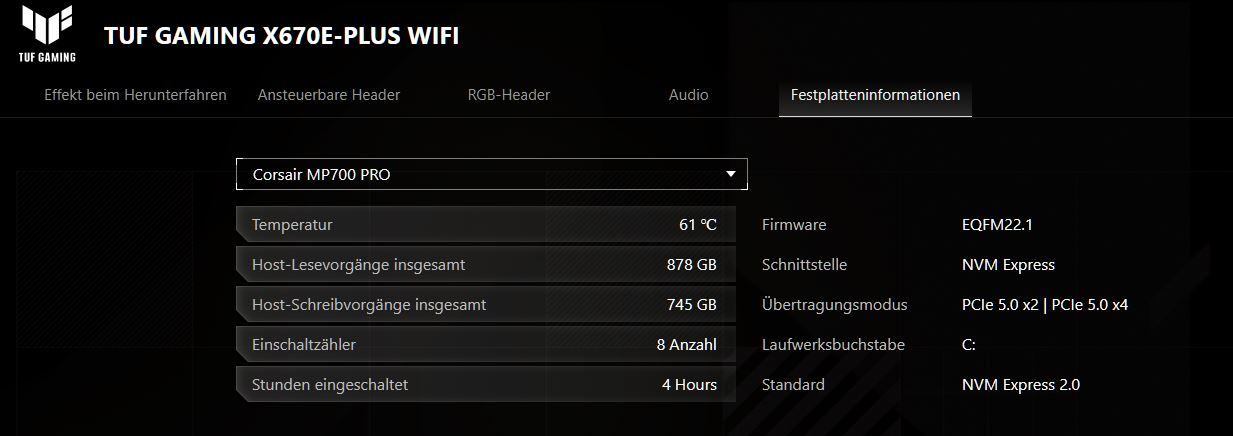

Der Slot läuft moit PCIe 5.0 x 2 / PCIe 5.0 x 4
Auch Asus Service hat mit der Zentrale einen "Nachbau" meiner Konfig gemacht und deren Slot liefert PCIe 5.0 x 4 / PCIe 5.0 x 4

Board wird jetzt ausgetauscht.
