[Sammelthread] ASUS X570 Strix Series (X570-E Gaming, X570-E Gaming Wifi II, X570-F Gaming, X570-I Gaming)

ROG Strix X570-E Gaming
ROG Strix X570-E Gaming Wifi II
ROG Strix X570-F Gaming
ROG Strix X570-I Gaming
BIOS/UEFI Versionen
Reviews & VRM
Häufig gestellte Fragen
​

BIOS Mods

Changelog

Download

Flashing and using on your own risk!​ Added VDDP Voltage Might be helpful for CPU overclocking Added ASPM Support (Should be visible by default since v4802) PCIe Energy Saving Added Erp Ready (Strix-E only) Energy Saving Unlocked AMD PBS Hidden options unlocked Added PCH Temerature Shows the PCH Temperature in the Bios Added PCH Fan Control Gives you control over the PCH Fan Advanced (Pump) Fan Settings Min and Middle Duty Cycle can be changed to 0% Added Advanced Boot Settings Might be helpful for faster boot

Strix X570-E Gaming Download Folder​ Strix X570-E Gaming Wifi II Download Folder​ Strix X570-F Gaming Download Folder​ Strix X570-I Gaming EOL Spoiler: Old Versions BiosMod V3202I BiosMod V3001I BiosMod V2816I

ROG Strix X570-E Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich​
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Multi-GPU Support 3rd and 2nd Gen AMD Ryzen™ Processors Supports NVIDIA® 2-Way SLI® Technology Supports AMD 3-Way CrossFireX™ Technology 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Supports AMD 2-Way CrossFireX™ Technology Expansion Slots 3rd Gen AMD Ryzen™ Processors 2 x PCIe 4.0 x16 (x16 or dual x8) 2nd Gen AMD Ryzen™ Processors 2 x PCIe 3.0 x16 (x16 or dual x8) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X570 chipset 1 x PCIe 4.0 x16 (max at x4 mode) *1 2 x PCIe 4.0 x1 Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT, 1 x Gigabit LAN Controller(s) Realtek® RTL8125-CG 2.5G LAN Anti-surge LANGuard ROG GameFirst Technology WiFi 2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz Bluetooth Bluetooth® 5.0 Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - SupremeFX Shielding Technology - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - Optical S/PDIF out port(s) at back panel - Sonic Radar III - Sonic Studio III + Sonic Studio Link USB Ports 3rd Gen AMD RyzenTM Processors : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, ) 2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) AMD X570 chipset : 1 x USB 3.2 Gen 2 front panel connector port(s) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 4 x USB 2.0 port(s) (4 at mid-board) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost Gamer's Guardian: - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM - SafeSlot - ESD Guards on LAN, Audio,and USB ports ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - USB BIOS Flashback® - AI Suite 3 - Ai Charger - ASUS NODE : hardware control interface - BIOS Flashback® Button ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Gaming Aesthetics : - AURA-RGB Lighting Back I/O Ports 1 x DisplayPort 1 x HDMI 5 x USB 3.1 Gen 1 Type-A 8 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x Anti-surge 2.5G LAN (RJ45) port 1 x USB BIOS Flashback® Button(s) 1 x ASUS Wi-Fi Module 7 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x PCH_FAN 1 x AAFP connector 2 x Aura RGB Strip Header(s) 2 x Addressable Gen 2 header(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support 1 x SPI TPM header 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 2 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x W_PUMP+ connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x Node Connector(s) 1 x System panel connector 1 x T_Sensor Connector 1 x M.2 Fan Header 1 x USB 3.2 Gen 2 (up to 10Gbps) connector 1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports Accessories User's manual 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x Supporting DVD 1 x Strix door hanger 1 x ROG Strix stickers 1 x Cable ties pack(s) 1 x Wi-Fi Antenna(s) 1 x Extension Cable for RGB strips (80 cm) 1 x Extension cable for Addressable LED 1 x Thermistor cable(s) 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Spoiler: Weitere Bilder Spoiler: UEFI Bilder Bios Version 0807 AiTweaker Advanced Monitor Boot Tool Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000 Chipsatz Modding Alternativer Chipsatz Kühler von KCX
ROG Strix X570-E Gaming WIFI II Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
Spoiler: Spezifikationen CPU AMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors Chipset X570 Memory AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors 4 x DIMM, Max. 128GB, DDR4 4600(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 5000 and 4000 G-Series Processors 4 x DIMM, Max. 128GB, DDR4 5100(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 2000 Series Desktop Processors 4 x DIMM, max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 2000 and 3000 G-Series Desktop Processors 4 x DIMM, max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory Dual Channel Memory Architecture ECC Memory (ECC mode) support varies by CPU Graphic 1 x HDMI 2.0 1 x DisplayPort - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Expansion Slots AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors 2 x PCIe 4.0 x16 (x16 or dual x8)* AMD Ryzen™ 5000 G Series/4000 G-Series/ 2000 Series Processor 2 x PCIe 3.0 x16 (x16 or dual x8)* AMD Ryzen™ 2000 G-Series/ 3000 G-Series Processor 1 x PCIe 3.0 x16 (x8 mode)* AMD X570 Chipset 1 x PCIe 4.0 x16 slot (supports x4 mode) 2 x PCIe 4.0 x1 *PCIeX16_3 slot shares bandwidth with PCIeX1_2. Storage Supports 2 x M.2 slots and 8 x SATA 6Gb/s ports AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors: M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) AMD Ryzen™ 5000 G-Series/4000 G-Series/ 3000 G-Series/ 2000 G-Series/2000 Series Processor M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes) AMD X570 Chipset M.2_2 slot (Key M), type2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) 8 x SATA 6Gb/s ports LAN 1 x Realtek 2.5Gb Ethernet 1 x Intel® I211-AT 1Gb Ethernet Anti-surge LANGuard ROG GameFirst Technology 1 x Intel® 1Gb Ethernet WiFi Wi-Fi 6E 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) Supports 2.4/5/6GHz frequency band* Bluetooth Bluetooth® v5.2 Audio Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC* - Impedance sense for front and rear headphone outputs - Internal audio Amplifier to enhance the highest quality sound for headphone and speakers - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in) - Supports up to 32-Bit/192 kHz playback* Audio Features - SupremeFX Shielding Technology - Gold-plated audio jacks - Rear optical S/PDIF out port - Premium audio capacitors - Audio cover USB Ports AMD RyzenTM 5000, 5000 G-Series, 4000 G-Series, and 3000 Series Desktop Processors - 4 x USB 3.2 Gen2 ports (4 ports at back panel, Type-A) AMD RyzenTM 3000 G-Series, 2000, and 2000 G-Series Desktop Processors - 4 x USB 3.2 Gen 1 ports (4 ports at back panel, Type-A) AMD X570 chipset - 1 x USB 3.2 Gen2 front panel connector - 4 x USB3.2 Gen2 (at back panel, 3x Type-A, 1x Type-C) - 2 x USB3.2 Gen1 ports (at front panel) - 4 x USB 2.0 ports (at front panel) Special Features Extreme Engine Digi+ - 5K Black Metallic Capacitors ASUS Q-Design - M.2 Q-Latch - Q-Code - Q-DIMM - Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green]) - Q-Slot ASUS Thermal Solution - M.2 heatsink ASUS EZ DIY - BIOS FlashBack™ button - BIOS FlashBack™ LED - ProCool II - Pre-mounted I/O shield - SafeSlot AURA Sync - AURA RGB headers - Addressable Gen 2 headers Back I/O Ports 8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®) 1 x DisplayPort 1 x HDMI® port 1 x Wi-Fi Module 1 x Intel® I211-AT 1Gb Ethernet port 1 x Realtek 2.5Gb Ethernet port 5 x Gold-plated audio jacks 1 x Optical S/PDIF out port 1 x BIOS FlashBack™ button Internal I/O Ports Fan and Cooling related 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 1 x 4-pin AIO Pump header 2 x 4-pin Chassis Fan headers 1 x 4-pin M.2 Fan header 1 x W_PUMP+ header Power related 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector 1 x 4-pin +12V Power connector Storage related 2 x M.2 slots (Key M) 8 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 2 connector (supports USB Type-C®) 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports Miscellaneous 2 x Addressable Gen 2 headers 2 x AURA RGB headers 1 x Clear CMOS header 1 x Front Panel Audio header (AAFP) 1 x SPI TPM header (14-1pin) 1 x Speaker header 1 x 10-1 pin System Panel header 1 x Thermal Sensor header Accessories Cables 4 x SATA 6Gb/s cables 1 x Thermistor cable pack Miscellaneous 1 x ASUS Wi-Fi moving antennas 1 x Cable ties pack 1 x M.2 Rubber Package 1 x M.2 Q-Latch package 1 x ROG key chain 1 x ROG Strix stickers 1 x ROG Strix thank you card Installation Media 1 x Support DVD Documentation 1 x User manual BIOS 256 Mb Flash ROM, UEFI AMI BIOS Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Full Specs: ROG STRIX X570-E GAMING WIFI II ASUS ROG STRIX Z590-A GAMING WIFI II Intel LGA 1200 ATX motherboard, PCIe 4.0, 14+2 power stages, WiFi 6, Intel® 2.5 Gb Ethernet, three M.2 slots, USB 3.2 Gen 2x2 USB Type-C®, SATA and Aura Sync rog.asus.com Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000
ROG Strix X570-F Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich​
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Multi-GPU Support 3rd and 2nd Gen AMD Ryzen™ Processors Supports NVIDIA® 2-Way SLI® Technology Supports AMD 3-Way CrossFireX™ Technology 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Supports AMD 2-Way CrossFireX™ Technology Expansion Slots 3rd Gen AMD Ryzen™ Processors 2 x PCIe 4.0 x16 (x16 or dual x8) 2nd Gen AMD Ryzen™ Processors 2 x PCIe 3.0 x16 (x16 or dual x8) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X570 chipset 1 x PCIe 4.0 x16 (max at x4 mode) *1 2 x PCIe 4.0 x1 Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT, 1 x Gigabit LAN Controller(s) Anti-surge LANGuard ROG GameFirst Technology Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - SupremeFX Shielding Technology - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - Optical S/PDIF out port(s) at back panel - Sonic Radar III - Sonic Studio III + Sonic Studio Link USB Ports 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) (4 at back panel, ) AMD X570 chipset : 1 x USB 3.2 Gen 2 front panel connector port(s) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 4 x USB 2.0 port(s) (4 at mid-board) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost Gamer's Guardian: - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM - SafeSlot - ESD Guards on LAN, Audio,and USB ports ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - USB BIOS Flashback® - AI Suite 3 - Ai Charger - ASUS NODE : hardware control interface - BIOS Flashback® Button ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Gaming Aesthetics : - AURA-RGB Lighting Back I/O Ports 1 x DisplayPort 1 x HDMI 5 x USB 3.1 Gen 1 Type-A 8 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x USB BIOS Flashback® Button(s) 4 x USB 3.2 Gen 1 (up to 5Gbps) ports 3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x PCH_FAN 1 x AAFP connector 2 x Aura RGB Strip Header(s) 2 x Addressable Gen 2 header(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support 1 x SPI TPM header 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 2 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x W_PUMP+ connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x Node Connector(s) 1 x System panel connector 1 x T_Sensor Connector 1 x M.2 Fan Header 1 x USB 3.2 Gen 2 (up to 10Gbps) connector 1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports Accessories User's manual 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x Supporting DVD 1 x Strix door hanger 1 x ROG Strix stickers 1 x Cable ties pack(s) 1 x Extension Cable for RGB strips (80 cm) 1 x Extension cable for Addressable LED 1 x Thermistor cable(s) 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000 Chipsatz Modding Wasserkühler von Neo111430
ROG Strix X570-I Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 2 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 2 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Support DisplayPort 1.4 with max. resolution 8 K 7680 × 4320 @60 Hz Expansion Slots 3rd Gen AMD Ryzen™ Processors 1 x PCIe 4.0 x16 (x16 mode) 2nd Gen AMD Ryzen™ Processors 1 x PCIe 3.0 x16 (x16 mode) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support 4 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT Anti-surge LANGuard ROG GameFirst Technology WiFi Supports channel bandwidth: HT20/HT40/HT80/HT160 Intel® Wi-Fi 6 AX200 2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz Up to 2.4Gbps transfer speed Bluetooth Bluetooth® 5.0 Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - DTS® Sound Unbound - LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path. - Sonic Radar III - Sonic Studio III + Sonic Studio Virtual Mixer USB Ports 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) (4 at back panel, blue) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 2 x USB 2.0 port(s) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - AI Suite 3 - Ai Charger ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Shield - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Back I/O Ports 1 x DisplayPort 1 x HDMI 1 x ASUS Wi-Fi Module 3 x LED-illuminated audio jacks 4 x USB 3.2 Gen 1 (blue) 3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x HS_FAN 1 x PCH_FAN 1 x AAFP connector 1 x Aura RGB Strip Header(s) 1 x Addressable Gen 2 header(s) 1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s) 1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s) 2 x M.2 Socket 3 with M Key design, type 2242/2260/2280 storage devices support (Supports both SATA & PCIE SSD) 4 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x System panel connector 1 x T_Sensor Connector 1 x Speaker connector Accessories User's manual I/O Shield 4 x SATA 6Gb/s cable(s) 2 x M.2 Screw Package 1 x Supporting DVD 1 x ROG Strix stickers 1 x M.2 bracket 1 x Cable ties pack(s) 1 x Wi-Fi Antenna(s) 1 x Extension cable for Addressable LED 1 x AAFP Extension Cable 1 x Panel cable 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor Mini ITX Form Factor 6.7 inch x 6.7 inch ( 17 cm x 17 cm ) Note *1 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. *2 Use a chassis with HD audio module in the front panel to support an 8-channel audio output. Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000

---

Häufig gestellte Fragen​

---

• Sound setzt aus oder knistert
  Immer wieder USB Disconnects
  Meistens tritt dieses Problem auf, wenn man einen hohen RAM Takt verwendet. In diesem Fall kann man versuchen die SOC Spannung auf 1.125V zu erhöhen. Sollte das nicht ausreichen, zusätzlich noch die VDDG CCD Spannung auf 1.00V (oder niedriger), sowie VDDG IOD Spannung auf 0.925V stellen.


• USB Disconnects
  Mit bestimmten UEFI/Agesa Versionen (v2 1.1.0.0/ 1.1.8.0) können sporadische USB Disconnects auftreten. Um dies zu umgehen bitte folgende Einstellung im Bios deaktivieren:
  UEFI -> Advanced -> AMD CBS -> Global C-States deaktivieren
  Der Verbrauch steigt dadurch um ca. 5Watt an aber ansonsten hat man keine weiteren Nachteile


• USB Flashback funktioniert nicht
  Bitte folgende Punkte ausprobieren:
  - Datei richtig umbenannt? Vorzugsweise mit dem im BIOS Download enthaltenen Renamer
  - Vor dem Flashen das BIOS auf Werkseinstellungen zurück setzen!
  - Einen anderen USB Stick ausprobieren. Vorzugsweise ein USB 2.0 Stick


• BIOS/UEFI Downgrade
  Ein UEFI Downgrade ist ohne Probleme mit USB Flashback möglich, soweit vorhanden.


• Ist der Chipsatz Lüfter regelbar?
  Nein, dieser wird automatisch, je nach vorhandener Temperatur, geregelt. Bis zu einer Temperatur von 55 Grad ist der Lüfter deaktiviert. Bei höheren Temperaturen wird er stufenweise schneller bis er letztendlich bei 93 Grad seine Höchstgeschwindigkeit erreicht. Über selbst erstellte Bios Mods kann man jedoch den Lüfter auch nach seinen Wünschen einstellen.


• Chipsatz Temperatur zu hoch?
  Wem das Optische nicht so wichtig ist, kann die Lüfterabdeckung vom Chipsatz beim X570-E oder x570-F entfernen. Dadurch staut sich die warme Luft nicht an, sondern kann direkt entweichen.
  Des weiteren kann man im Bios unter "Onboard Devices Configuration" die vorhandenen Steckplätze (PCIe X16, X1, M.2, SB Link) manuell auf PCIe 3.0 umstellen, sofern man keine PCIe 4.0 Karte verwendet. Bei Auto Einstellung wird automatisch PCIe 4.0 angelegt, was zu einer höheren Last führt.


• Kann ich ein altes Bios Profil mit einer neuen Bios Version nutzen?
  Nein, es ist zu empfehlen kein altes Profil mit einer neuen oder älteren Bios Version zu nutzen. Dies endet meist mit einem Blackscreen. Nach jedem Bios Flash bitte die Einstellungen neu vornehmen. Selbst wenn sich ein Profil laden lässt, kann es trotzdem zu Instabilität führen.


• Rechner bootet nicht, wenn eine Soundkarte verbaut ist
  Dieses Problem kann mit dem Bios 1404 oder höher (Agesa 1004b) auftreten. In dem Fall bitte in dem AMD CBS Menü die Option "PCIe Ten Bit Tag Support" auf Disabled stellen. Sollte das nicht ausreichen, dann zusätzlich noch unter dem Menü Advanced -> Onboard Devices Configuration -> die Option PCIEXxxx (den Slot auswählen, in der die Soundkarte steckt) von Auto auf Gen3 ändern.








[Haldi]

uhm, wie erkennt man reBAR support für Nvidia?
Denn so wie ich das unter AMD gemacht habe mit 4G Decoding und re-Size BAR support aktivieren, kann ich das genau gleich mit meiner nVidia Graka aktivieren. Ich Kapier immer noch nicht wieso man dazu nen Neues BIOS braucht.



[CrAzYLuKe]

Neues Bios ist vielleicht notwendig, weil es ein neues Feature ist, welches über das Bios aktiviert werden muss, bevor es im OS zur Verfügung steht.
Einfach, weil es anders technisch vielleicht nicht zu lösen ist ein Update dieser Form zu integrieren.
Der Treiber ist nur die Schnittstelle für das Betriebssystem, Bios-Update die Schnittstelle für die Geräte, damit die wissen was sie zu tun haben, weil es das vor zwei Jahren nicht gab und die Geräte sonst nicht wissen miteinander kommunizieren, wenn nur der Treiber vorhanden ist.



[CrAzYLuKe]

Ich weiß es aber nicht. Nur eine Vermutung. Für mich klingt es logisch

Beitrag automatisch zusammengeführt: 20.01.2021

Die erwähnten Bios Versionen sind nach wie vor verfügbar. Bisher wurde diese aber nur für B450/X470 veröffentlicht. Für die restlichen werden sie sicherlich auch noch folgen.

Wird es vom 3402 auch ein x geben?



[CrAzYLuKe]

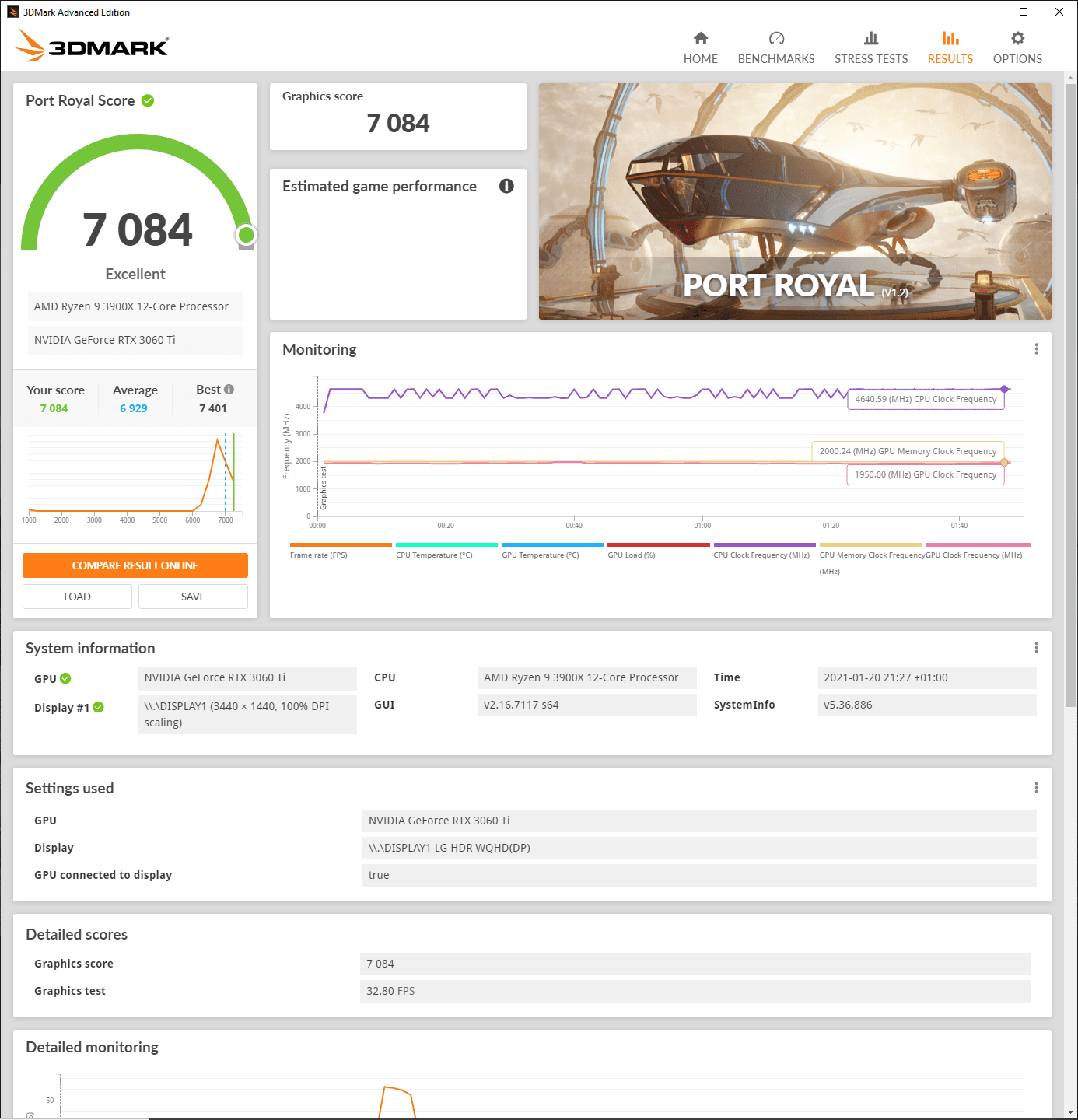

3402 Benchmark-Ergebnis:

Vorher hatte ich das 2808x:

Beide mit 3600 RAM OC & 3900x @ Stock.



[Tranax]

uhm, wie erkennt man reBAR support für Nvidia?
Denn so wie ich das unter AMD gemacht habe mit 4G Decoding und re-Size BAR support aktivieren, kann ich das genau gleich mit meiner nVidia Graka aktivieren. Ich Kapier immer noch nicht wieso man dazu nen Neues BIOS braucht.

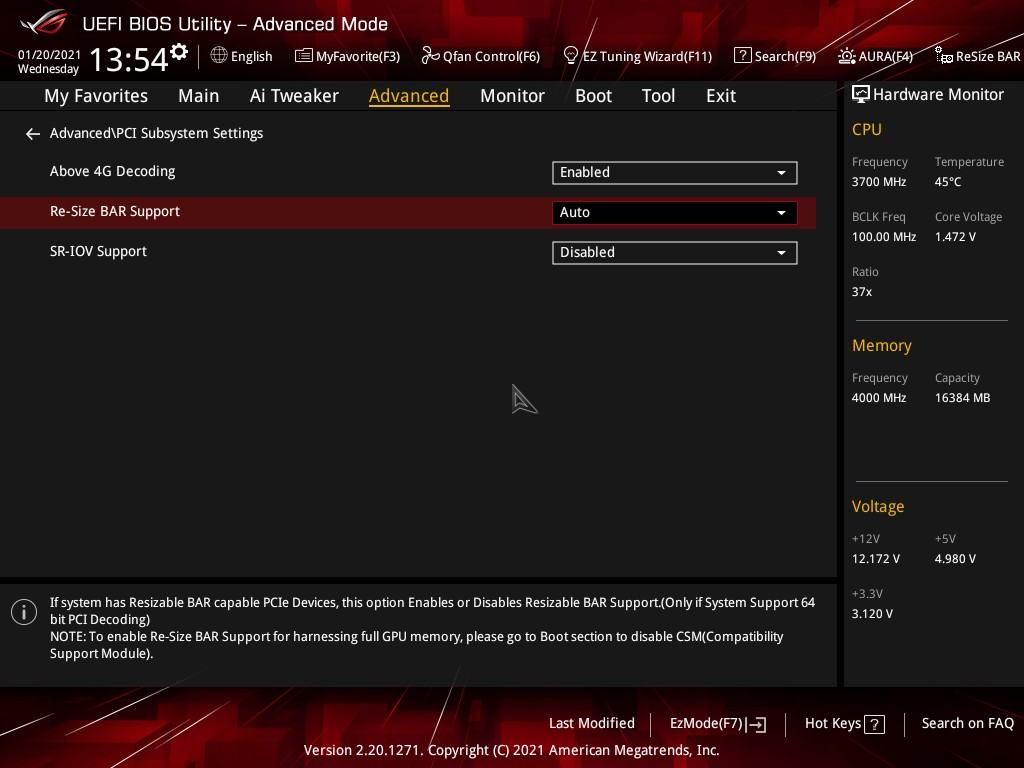

Anhang anzeigen 578187

Die Nvidia Karten unterstützen dies ja noch nicht. Dafür müssen die Karten hersteller erstemal Bios versionen für die Grafikkarten rausgeben



[gbm31]

Die Nvidia Karten unterstützen dies ja noch nicht. Dafür müssen die Karten hersteller erstemal Bios versionen für die Grafikkarten rausgeben

Hmm... so wie ich das kenne müssen die Mainboard-Hersteller die entsprechende Funktion im BIOS freischalten und der Grafiktreiber den Speicherbereich nutzen wenn verfügbar.



[Tomcat66]

Die Nvidia Karten brauchen noch ein Bios update, die Radeons nicht.



[Tranax]

Hmm... so wie ich das kenne müssen die Mainboard-Hersteller die entsprechende Funktion im BIOS freischalten und der Grafiktreiber den Speicherbereich nutzen wenn verfügbar.

Nvidia hat schon gesagt das die 3000 karten bis auf die 3060 alle ein Bios update brauchen



[gbm31]

Okay. Wieder was gelernt


Kann man das 3402 jetzt nutzen oder macht es mehr Probleme als 2816 oder 3001?

Oder liegen die ganzen komischen Ereignismeldungen und Warnungen an W10 20H2?



[Miles2009]

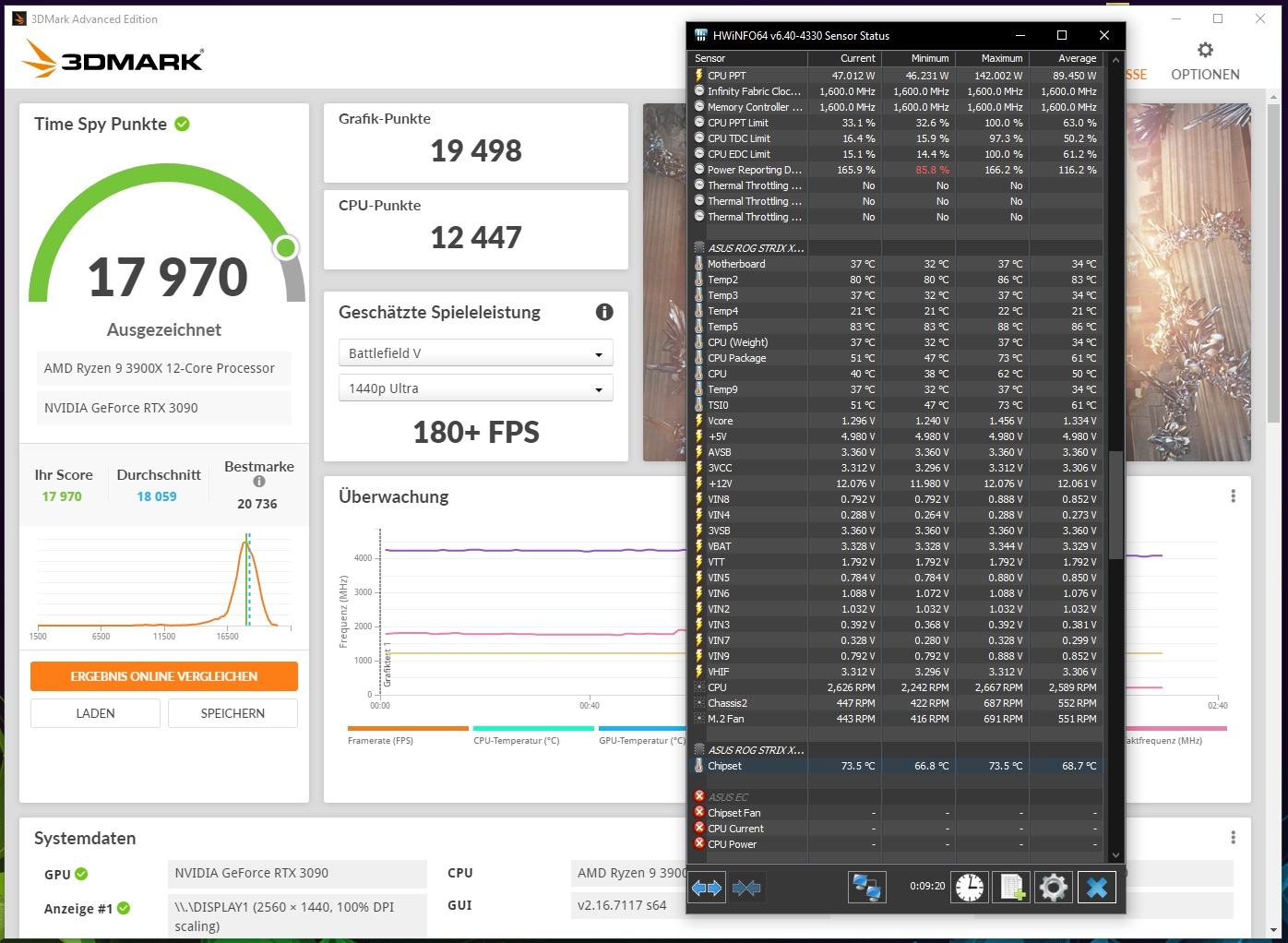

Moin Habe das X570 E Gaming, und hatte den Chipsatz Kühler jetzt mal runter weil ich WLP drauf haen wollte, aber das passte leider nicht. da ich kein Pad hatte habe ich ein WLP pad vom MX kühler genommen. hatte 0aber 80 Grad idle habe dann nochmal das Pad Entfernt und dann von meiner alten 4870 nen Pad genommen das auf den Grafikspeicher sitzt.

Habe jetzt ide so 67 grad kann mir jemand sagen ob das Passt oder was ihr so für Temps habt ?

Beitrag automatisch zusammengeführt: 21.01.2021

Hatte Heute auch ne sehr komische Fehlermeldung hatte ich noch nie gehabt, weiß einer was das zu bedeuten hat ?



[x370Pro]

@Haldi

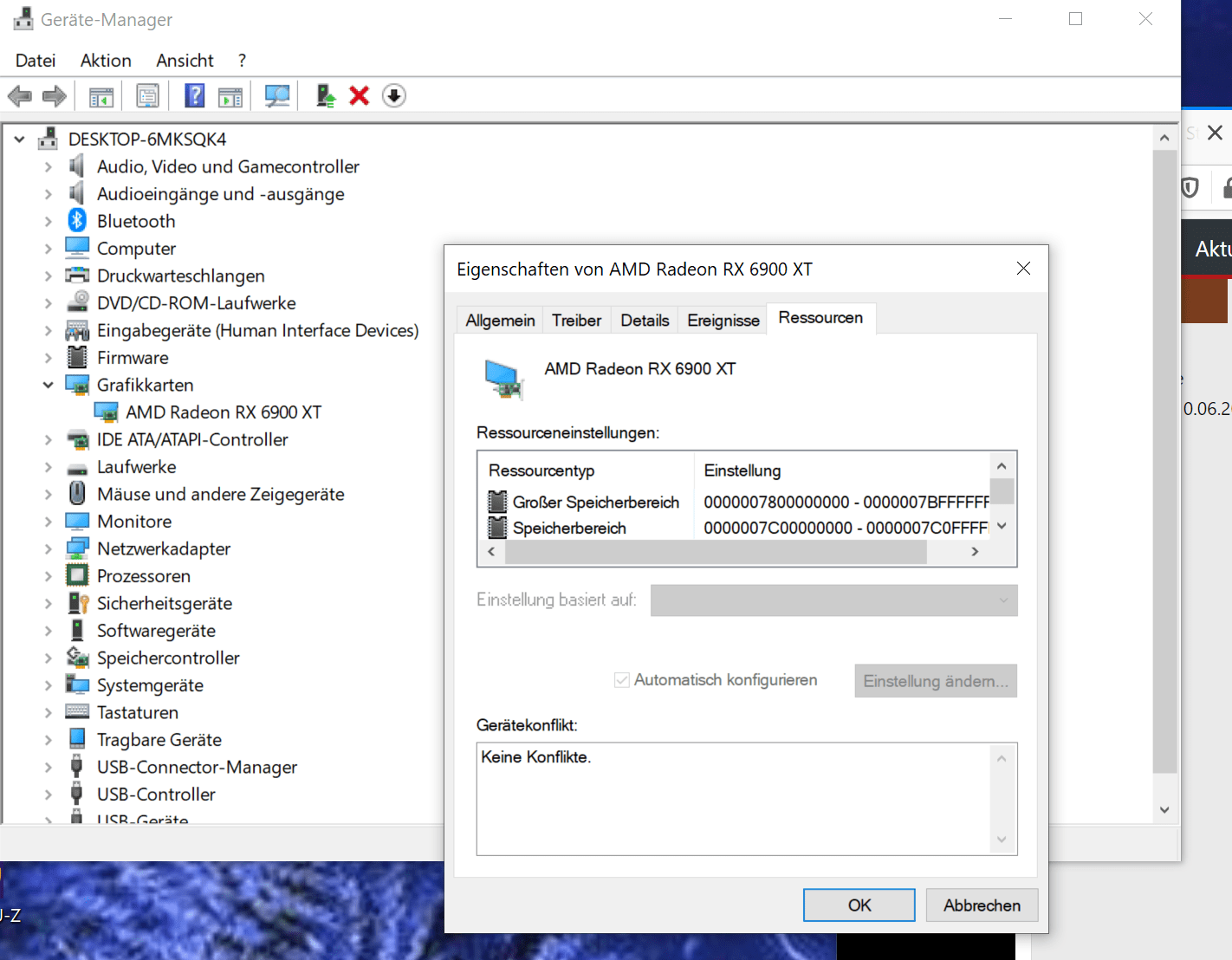

Großer Speicher wird angezeigt wenns aktiv ist



[CrAzYLuKe]

Bei mir werden nur drei Speicherbereiche angezeigt, aber kein großer Speicher. Bios: 3402



[Tranax]

Bei mir werden nur drei Speicherbereiche angezeigt, aber kein großer Speicher. Bios: 3402

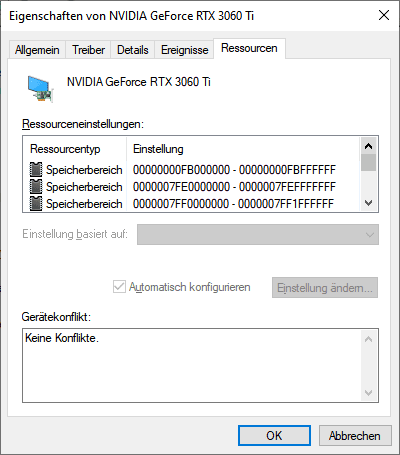

Anhang anzeigen 579073

Ja weil die Karten ein Bios Update von den Grafikkarten Herstellern brauchen die einzige Karte die, diese nicht braucht ist die 3060 mit 12 gb vram. Alle anderen Karten brauchen von Ihrem Hersteller ein Grafikkarten Bios.



[Haldi]

Ich hab das Problem das seit ein par BIOS versionen bei mir Bluetooth und WLAN nicht mehr funktioniert auf dem STRIX-E

Hab im BIOS unter Advanced Onboard Optionen mal WLAN und Bluetooth Deaktiviert, neugestartet, aktiviert.
Treiber von der Homepage installiert. aber weder WLAN noch Bluetooth wollen sich iwie anzeigen lassen.... hatte das schonmal jemand?

Edit: Da war mal was mit ERP deaktivieren... aber das ist ja nicht mehr möglich weil die funktion deaktiviert wurde -.-



[Miles2009]

Kann mir keiner sagen ob die PCH Werte OK oder zu hoch sind ? Nachdem ich den Kühler ab hatte ?



[KCX]

80 Grad idle

"viel" zu hoch

Habe jetzt ide so 67

Immer noch hoch aber geht klar

Wie ist die GPU verbaut? Kommen NVME zum Einsatz?



[Bob_Busfahrer]

Welches BIOS können die RAM Gurus denn für 4x8GB OC empfehlen? Das Ding ist zickig wie Sau, ich bin echt kurz davor es durch ein Gigabyte zu ersetzen

4000MHz sind wenn überhaupt bootbar aber nicht stabil, an mehr ist gar nicht zu denken...



[Tranax]

Ich hab das Problem das seit ein par BIOS versionen bei mir Bluetooth und WLAN nicht mehr funktioniert auf dem STRIX-E

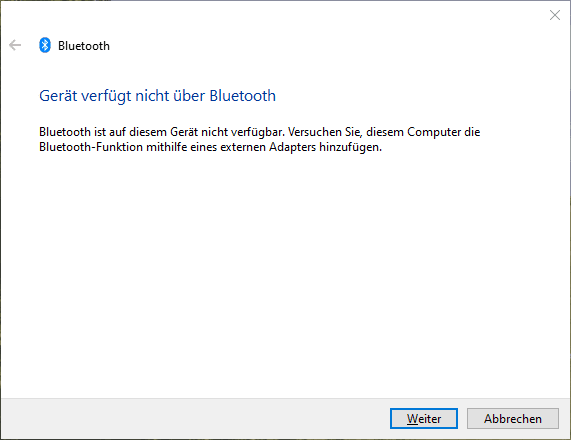

Anhang anzeigen 579116
Hab im BIOS unter Advanced Onboard Optionen mal WLAN und Bluetooth Deaktiviert, neugestartet, aktiviert.
Treiber von der Homepage installiert. aber weder WLAN noch Bluetooth wollen sich iwie anzeigen lassen.... hatte das schonmal jemand?

Edit: Da war mal was mit ERP deaktivieren... aber das ist ja nicht mehr möglich weil die funktion deaktiviert wurde -.-

Ich schau nachher mal aber bis zur aktuellen Version hatte ich keine Probleme mit dem Bluetooth. Mal geschaut ob es windows updates gibt?



[Miles2009]

"viel" zu hoch


Immer noch hoch aber geht klar

Wie ist die GPU verbaut? Kommen NVME zum Einsatz?

Danke für deine Antwort eine 3090FE erster Steckplatz MP 600 1TB ist verbaut



[Reous]

Wird es vom 3402 auch ein x geben?

Erst einmal nicht. Ich nehme mal stark an, dass vor dem Chinesischen Neujahrsfest noch ein neues Bios kommt, eventuell sogar final.



[Tranax]

Ich hab das Problem das seit ein par BIOS versionen bei mir Bluetooth und WLAN nicht mehr funktioniert auf dem STRIX-E

Anhang anzeigen 579116
Hab im BIOS unter Advanced Onboard Optionen mal WLAN und Bluetooth Deaktiviert, neugestartet, aktiviert.
Treiber von der Homepage installiert. aber weder WLAN noch Bluetooth wollen sich iwie anzeigen lassen.... hatte das schonmal jemand?

Edit: Da war mal was mit ERP deaktivieren... aber das ist ja nicht mehr möglich weil die funktion deaktiviert wurde -.-

So hab es gerade ausprobiert hab das Bios 3202x von dieser Seite und bei mir geht Bluetooth ohne Probleme.



[Surlaw]

Hello, first thank you for the modded bios

I installed the "Strix X570-E Gaming 3001X" bios to be able to control the PCH fan but after the flash I don't see how I can control it.

In the monitor section, the min / medium / cycle / etc. options are all greyed out and I can only disable it (vs PMW) which make it blow at 100% (which strangely enough actually sounds louder but less irritating kinda)

Also it doesn't show in the Q-fan tuning utility or in any software so I can't set a custom curve or anything ...

Anyone can explain how to control the PCH fan with this mod or how should it looks like?

Thanks!



[Bob_Busfahrer]

Hatte den Chipsatztreiber noch nicht drauf und im Bios mal diesen fmax enhancer auf disabled gestellt und bin jetzt bei 617 / 8119 im R20.
Liegt immer noch etwas unter den Werten von z.B. Computerbase... ich mach jetzt mal nochmal ein Bios-Update und zur Not muss halt Windows neu rauf, oder?
(Hatte vorher einen 9900K und habe nicht neu installiert).

€: Sch... war schlechter, jetzt leider nur noch 599 / 7553

Ich kann meine Frage selbst beantworten

Zumindest fast
Ich habe Windows neu aufgesetzt und ganz "nackt" ohne alles drückt er jetzt 8404 Multi und 626 Single im R20

Also entweder war das Windows noch "Intel verseucht" (bin vom 9900K umgestiegen), oder es ist / war irgend eine der vielen Hintergrund Anwendungen, RGB Bloatware etc. pp.

Also scheint die Hardware absolut nach Vorgabe zu performen.



[gbm31]

Da geht noch was...



[Reous]

In the monitor section, the min / medium / cycle / etc. options are all greyed out

Can you please post a picture of it?



[Surlaw]

Hi Reous, actually it looks exactly like the screenshot in your opening post:

Bild anschauen bei abload.de - abload.de

Bei Abload.de kostenlos Bilder hosten und in Foren, ebay oder anderen Auktionsplattformen usw. nutzen. Die Benutzeroberfläche ermöglicht einfaches bearbeiten deiner Bilder!

abload.de



[Reous]

Oh, i think you expected a drop down menu or something simular. You can change the value with + or - key or just write the value you want into the field.



[Surlaw]

Ahah you're right, I feel kinda stupid, I should know most settings in the bios work like that ... Now to find the right values and bring back the silence
Thanks!



[Yverson]

Hey @Reus ich wollte mich einmal kurz herzlich bei dir für den BIOS Mod bedanken!
Nun ist der Chipset Fan auf meinem x570-I erträglich und ich kann mich so richtig über meinem neuen Build freuen.

Eine Frage ans Forum: Suite 3 zeigt mir nur "Mainboard" Temp an und PCH RPM, aber nicht die PCH Temp. Diese sehe ich im BIOS aber mit welchem Programm kann ich die im Windows auslesen?
Die 2 Temps unterscheiden sich schon drastisch. Mainboard nach ner COD Session auf 49grad und PCH auf 75.
Hatte mich gewundert warum der Fan hochgegangen ist bei nur 49 Grad 'Mainboard'.



[Surlaw]

Hey @Reus I just wanted to thank you for the BIOS Mod!
Now the chipset fan on my x570-I is bearable and I can really look forward to my new build.

A question to the forum: Suite 3 only shows the "Mainboard" Temp and PCH RPM, but not the PCH Temp. I see this in the BIOS, but with which program can I read it out in Windows?
The 2 temps differ drastically. Mainboard after a COD session to 49 degrees and PCH to 75.
I was wondering why the fan went up at only 49 degrees 'mainboard'.

Hello, personally I use HWiNFO:

Free Download HWiNFO Sofware | Installer & Portable for Windows, DOS

Start to analyze your hardware right now! HWiNFO has available as an Installer and Portable version for Windows (32/64-bit) and Portable version for DOS.

www.hwinfo.com

It shows PCH temperature and PCH fan speed.
