[Sammelthread]ASUS X570 Strix Series (X570-E Gaming, X570-E Gaming Wifi II, X570-F Gaming, X570-I Gaming)
AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Chipset
X570
Memory
3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
Graphic
Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Multi-GPU Support
3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
Expansion Slots
3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
Storage
3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LAN
Intel® I211-AT, 1 x Gigabit LAN Controller(s)
Realtek® RTL8125-CG 2.5G LAN
Anti-surge LANGuard
ROG GameFirst Technology
WiFi
2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
Bluetooth
Bluetooth® 5.0
Audio
SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB Ports
3rd Gen AMD RyzenTM Processors :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, )
2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s)
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
Gamer's Guardian:
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS NODE : hardware control interface
- BIOS Flashback® Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- AURA-RGB Lighting
Back I/O Ports
1 x DisplayPort
1 x HDMI
5 x USB 3.1 Gen 1 Type-A
8 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Anti-surge 2.5G LAN (RJ45) port
1 x USB BIOS Flashback® Button(s)
1 x ASUS Wi-Fi Module
7 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports
1 x PCH_FAN
1 x AAFP connector
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x System panel connector
1 x T_Sensor Connector
1 x M.2 Fan Header
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
Accessories
User's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x ROG Strix stickers
1 x Cable ties pack(s)
1 x Wi-Fi Antenna(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
1 x ROG Thank you card
BIOS
256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note
*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
4 x DIMM, Max. 128GB, DDR4 4600(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 5000 and 4000 G-Series Processors
4 x DIMM, Max. 128GB, DDR4 5100(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 2000 Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 2000 and 3000 G-Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory
Dual Channel Memory Architecture
ECC Memory (ECC mode) support varies by CPU
Graphic
1 x HDMI 2.0
1 x DisplayPort
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Expansion Slots
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
2 x PCIe 4.0 x16 (x16 or dual x8)*
AMD Ryzen™ 5000 G Series/4000 G-Series/ 2000 Series Processor
2 x PCIe 3.0 x16 (x16 or dual x8)*
AMD Ryzen™ 2000 G-Series/ 3000 G-Series Processor
1 x PCIe 3.0 x16 (x8 mode)*
AMD X570 Chipset
1 x PCIe 4.0 x16 slot (supports x4 mode)
2 x PCIe 4.0 x1
*PCIeX16_3 slot shares bandwidth with PCIeX1_2.
Storage
Supports 2 x M.2 slots and 8 x SATA 6Gb/s ports
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors:
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
AMD Ryzen™ 5000 G-Series/4000 G-Series/ 3000 G-Series/ 2000 G-Series/2000 Series Processor
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)
AMD X570 Chipset
M.2_2 slot (Key M), type2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
8 x SATA 6Gb/s ports
LAN
1 x Realtek 2.5Gb Ethernet
1 x Intel® I211-AT 1Gb Ethernet
Anti-surge LANGuard
ROG GameFirst Technology
1 x Intel® 1Gb Ethernet
WiFi
Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
Bluetooth
Bluetooth® v5.2
Audio
Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC*
- Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)
- Supports up to 32-Bit/192 kHz playback*
Audio Features
- SupremeFX Shielding Technology
- Gold-plated audio jacks
- Rear optical S/PDIF out port
- Premium audio capacitors
- Audio cover
USB Ports
AMD RyzenTM 5000, 5000 G-Series, 4000 G-Series, and 3000 Series Desktop Processors
- 4 x USB 3.2 Gen2 ports (4 ports at back panel, Type-A)
AMD RyzenTM 3000 G-Series, 2000, and 2000 G-Series Desktop Processors
- 4 x USB 3.2 Gen 1 ports (4 ports at back panel, Type-A)
AMD X570 chipset
- 1 x USB 3.2 Gen2 front panel connector
- 4 x USB3.2 Gen2 (at back panel, 3x Type-A, 1x Type-C)
- 2 x USB3.2 Gen1 ports (at front panel)
- 4 x USB 2.0 ports (at front panel)
Special Features
Extreme Engine Digi+
- 5K Black Metallic Capacitors
ASUS Q-Design
- M.2 Q-Latch
- Q-Code
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
AURA Sync
- AURA RGB headers
- Addressable Gen 2 headers
Back I/O Ports
8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®)
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® I211-AT 1Gb Ethernet port
1 x Realtek 2.5Gb Ethernet port
5 x Gold-plated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
Internal I/O Ports
Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
2 x 4-pin Chassis Fan headers
1 x 4-pin M.2 Fan header
1 x W_PUMP+ header
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
1 x 4-pin +12V Power connector
Storage related
2 x M.2 slots (Key M)
8 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
Miscellaneous
2 x Addressable Gen 2 headers
2 x AURA RGB headers
1 x Clear CMOS header
1 x Front Panel Audio header (AAFP)
1 x SPI TPM header (14-1pin)
1 x Speaker header
1 x 10-1 pin System Panel header
1 x Thermal Sensor header
Accessories
Cables
4 x SATA 6Gb/s cables
1 x Thermistor cable pack
Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x M.2 Rubber Package
1 x M.2 Q-Latch package
1 x ROG key chain
1 x ROG Strix stickers
1 x ROG Strix thank you card
Installation Media
1 x Support DVD
Documentation
1 x User manual
BIOS
256 Mb Flash ROM, UEFI AMI BIOS
Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note
*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
ASUS ROG STRIX Z590-A GAMING WIFI II Intel LGA 1200 ATX motherboard, PCIe 4.0, 14+2 power stages, WiFi 6, Intel® 2.5 Gb Ethernet, three M.2 slots, USB 3.2 Gen 2x2 USB Type-C®, SATA and Aura Sync
AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Chipset
X570
Memory
3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
Graphic
Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Multi-GPU Support
3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
Expansion Slots
3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
Storage
3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LAN
Intel® I211-AT, 1 x Gigabit LAN Controller(s)
Anti-surge LANGuard
ROG GameFirst Technology
Audio
SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB Ports
3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, )
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
Gamer's Guardian:
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS NODE : hardware control interface
- BIOS Flashback® Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- AURA-RGB Lighting
Back I/O Ports
1 x DisplayPort
1 x HDMI
5 x USB 3.1 Gen 1 Type-A
8 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x USB BIOS Flashback® Button(s)
4 x USB 3.2 Gen 1 (up to 5Gbps) ports
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports
1 x PCH_FAN
1 x AAFP connector
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x System panel connector
1 x T_Sensor Connector
1 x M.2 Fan Header
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
Accessories
User's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x ROG Strix stickers
1 x Cable ties pack(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
1 x ROG Thank you card
BIOS
256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note
*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Chipset
X570
Memory
3rd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
2 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Graphic
Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Support DisplayPort 1.4 with max. resolution 8 K 7680 × 4320 @60 Hz
Expansion Slots
3rd Gen AMD Ryzen™ Processors
1 x PCIe 4.0 x16 (x16 mode)
2nd Gen AMD Ryzen™ Processors
1 x PCIe 3.0 x16 (x16 mode)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
Storage
3rd Gen AMD Ryzen™ Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
4 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
Supports channel bandwidth: HT20/HT40/HT80/HT160
Intel® Wi-Fi 6 AX200
2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
Up to 2.4Gbps transfer speed
Bluetooth
Bluetooth® 5.0
Audio
SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- DTS® Sound Unbound
- LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
- Sonic Radar III
- Sonic Studio III + Sonic Studio Virtual Mixer
USB Ports
3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, blue)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
2 x USB 2.0 port(s)
Special Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Back I/O Ports
1 x DisplayPort
1 x HDMI
1 x ASUS Wi-Fi Module
3 x LED-illuminated audio jacks
4 x USB 3.2 Gen 1 (blue)
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports
1 x HS_FAN
1 x PCH_FAN
1 x AAFP connector
1 x Aura RGB Strip Header(s)
1 x Addressable Gen 2 header(s)
1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s)
1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
2 x M.2 Socket 3 with M Key design, type 2242/2260/2280 storage devices support (Supports both SATA & PCIE SSD)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x System panel connector
1 x T_Sensor Connector
1 x Speaker connector
Accessories
User's manual
I/O Shield
4 x SATA 6Gb/s cable(s)
2 x M.2 Screw Package
1 x Supporting DVD
1 x ROG Strix stickers
1 x M.2 bracket
1 x Cable ties pack(s)
1 x Wi-Fi Antenna(s)
1 x Extension cable for Addressable LED
1 x AAFP Extension Cable
1 x Panel cable
1 x ROG Thank you card
BIOS
256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form Factor
Mini ITX Form Factor
6.7 inch x 6.7 inch ( 17 cm x 17 cm )
Note
*1 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
*2 Use a chassis with HD audio module in the front panel to support an 8-channel audio output.
Sound setzt aus oder knistert
Immer wieder USB Disconnects
Meistens tritt dieses Problem auf, wenn man einen hohen RAM Takt verwendet. In diesem Fall kann man versuchen die SOC Spannung auf 1.125V zu erhöhen. Sollte das nicht ausreichen, zusätzlich noch die VDDG CCD Spannung auf 1.00V (oder niedriger), sowie VDDG IOD Spannung auf 0.925V stellen.
USB Disconnects
Mit bestimmten UEFI/Agesa Versionen (v2 1.1.0.0/ 1.1.8.0) können sporadische USB Disconnects auftreten. Um dies zu umgehen bitte folgende Einstellung im Bios deaktivieren:
UEFI -> Advanced -> AMD CBS -> Global C-States deaktivieren
Der Verbrauch steigt dadurch um ca. 5Watt an aber ansonsten hat man keine weiteren Nachteile
USB Flashback funktioniert nicht
Bitte folgende Punkte ausprobieren:
- Datei richtig umbenannt? Vorzugsweise mit dem im BIOS Download enthaltenen Renamer
- Vor dem Flashen das BIOS auf Werkseinstellungen zurück setzen!
- Einen anderen USB Stick ausprobieren. Vorzugsweise ein USB 2.0 Stick
BIOS/UEFI Downgrade
Ein UEFI Downgrade ist ohne Probleme mit USB Flashback möglich, soweit vorhanden.
Ist der Chipsatz Lüfter regelbar?
Nein, dieser wird automatisch, je nach vorhandener Temperatur, geregelt. Bis zu einer Temperatur von 55 Grad ist der Lüfter deaktiviert. Bei höheren Temperaturen wird er stufenweise schneller bis er letztendlich bei 93 Grad seine Höchstgeschwindigkeit erreicht. Über selbst erstellte Bios Mods kann man jedoch den Lüfter auch nach seinen Wünschen einstellen.
Chipsatz Temperatur zu hoch?
Wem das Optische nicht so wichtig ist, kann die Lüfterabdeckung vom Chipsatz beim X570-E oder x570-F entfernen. Dadurch staut sich die warme Luft nicht an, sondern kann direkt entweichen.
Des weiteren kann man im Bios unter "Onboard Devices Configuration" die vorhandenen Steckplätze (PCIe X16, X1, M.2, SB Link) manuell auf PCIe 3.0 umstellen, sofern man keine PCIe 4.0 Karte verwendet. Bei Auto Einstellung wird automatisch PCIe 4.0 angelegt, was zu einer höheren Last führt.
Kann ich ein altes Bios Profil mit einer neuen Bios Version nutzen?
Nein, es ist zu empfehlen kein altes Profil mit einer neuen oder älteren Bios Version zu nutzen. Dies endet meist mit einem Blackscreen. Nach jedem Bios Flash bitte die Einstellungen neu vornehmen. Selbst wenn sich ein Profil laden lässt, kann es trotzdem zu Instabilität führen.
Rechner bootet nicht, wenn eine Soundkarte verbaut ist
Dieses Problem kann mit dem Bios 1404 oder höher (Agesa 1004b) auftreten. In dem Fall bitte in dem AMD CBS Menü die Option "PCIe Ten Bit Tag Support" auf Disabled stellen. Sollte das nicht ausreichen, dann zusätzlich noch unter dem Menü Advanced -> Onboard Devices Configuration -> die Option PCIEXxxx (den Slot auswählen, in der die Soundkarte steckt) von Auto auf Gen3 ändern.

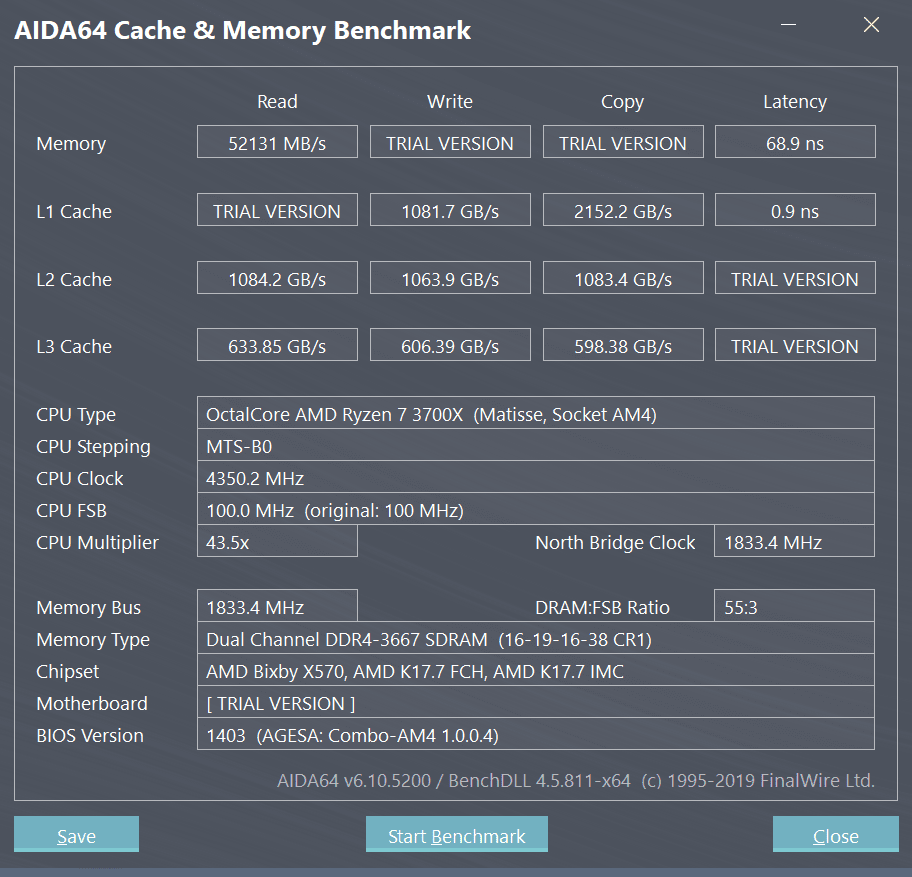

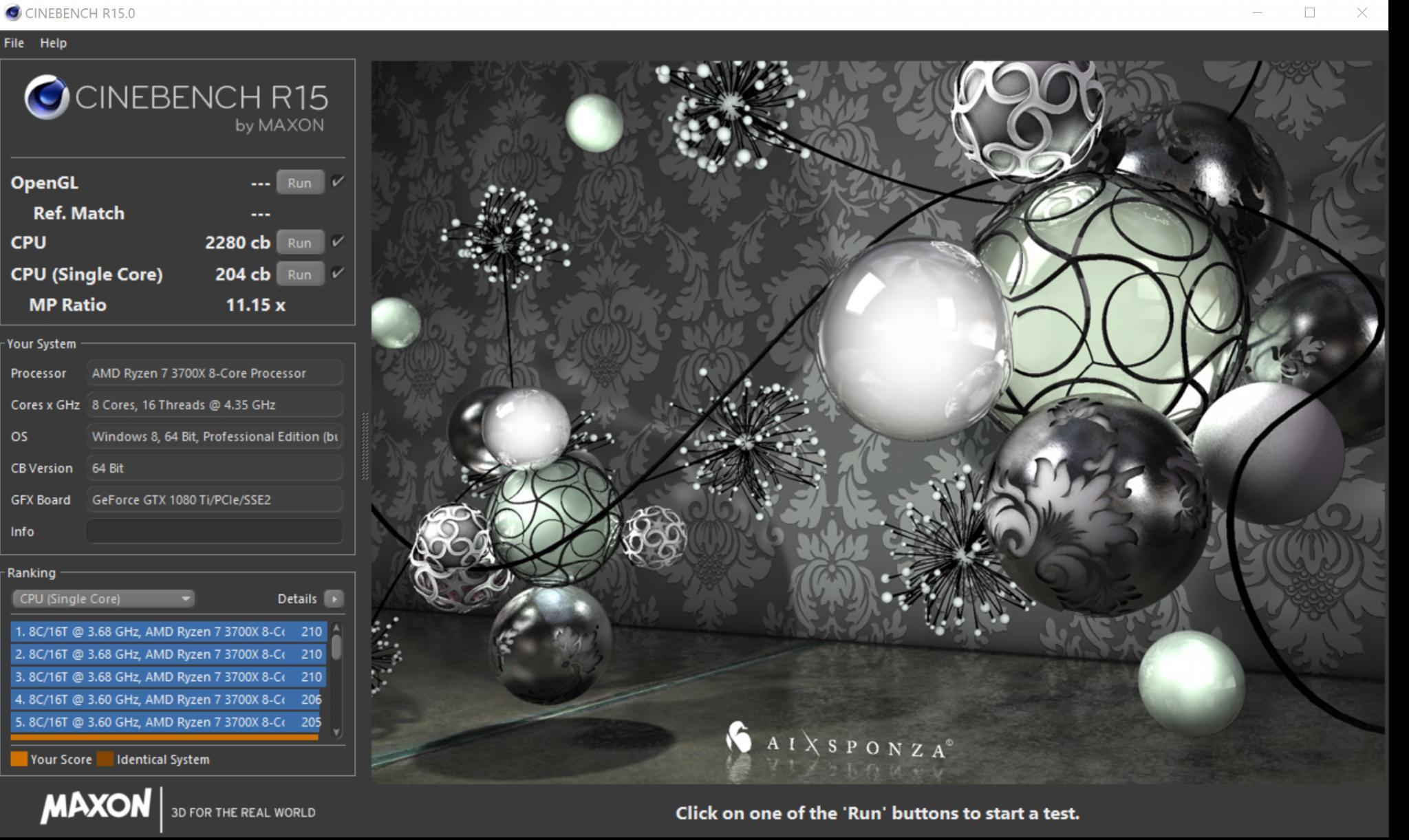

Also ich habe mein BIOS nun auch aktualisiert, aber im Singleboost kommt die CPU (3700X) maximal auf 4367MHz.
Bei meinem alten B450 Board waren es beim ABBA BIOS ohne Probleme die 4400Mhz auf mehreren Kernen.
Moin!
Bin seit einigen Tagen auch Besitzer das x570-e mit nem 3700X.
Ich hatte erst nur eine GTX1070 auf dem Board im Einsatz.
Seit dem Tag wo die zweite 1070 dazu gekommen ist surrt der Chipsatz Lüfter elendig vor sich hin. Erst ab etwa 3000rpm. Am nächsten Tag begon das Surren schon bei 2500Rpm und nun hört man es fast immer.
Das weckt Erinnerungen zu Zeiten AMD XP Prozessoren
Habe mal die Kunststoffabdeckung demontiert und mir ist aufgefallen, dass man das Lüfterrad ohne weiteres abziehen kann.
Ist das so normal?
Derzeit behelfe ich mir mit dem Costum Bios von Reous und sorge dafür das die Umdrehung nicht über 1000rpm geht.
Ist wirklich ein Segen. An dieser Stelle vielen Dank. Leider funktioniert mein TridentZ Ram 3600 16/19/19... nicht mit der Bios Version auf DOCP Werte.
Hat jemand schon ähnliche Erfahrungen zum Lüfter gemacht? Der ist ja schon so nicht angenehm wenn er mal auf >3000rpm kommt, aber mit dem Surren ist er wirklich unerträglich.
Bin am überlegen das ganze Mainboard einzuschicken.
Allgemein bin ich sehr erschrocken von den hohen Temps die Mainboard Sensoren so anzeigen. Der Chipsatz liegt immer so bei 68° im Leerlauf. Prozessor wird ebenfalls sehr warm. TEMP 2 Sensor vom Mainboard zeigt nahezu immer 90°. Solche Temps kannte ich von meinem 3570k auf Z77 nicht^^.
Nimm einfach ein "serielles" BIOS. Warscheinlich geht dann der RAM auch wieder vernünftig. Zum steuern des MB Lüfters benutzt Du dann einfach ASUS Fan Expert. Damit kannst Du dann auch den MB Lüfter steuern/regeln.
TEMP 2 und TEMP 5 sind glaube ich keine echten Temperaturen, sie verhalten sich komisch und sind bereits nach boot bei 80°C+. Ich denke hier handelt es sich ehr um Variablen die das Board intern verwendet und die fälschlicherweise als Temperaturen ausgelesen werden. Ich hab auch nichts gefunden auf dem Board auf das die Temperaturen zutreffen könnten, generell hat das Board keine Probleme mit Temperaturen bei VRMs etc.
Chipsatz ist bei mir ca 60°C im idle (hier ist die einzige Schwachstelle was Temps angeht, der Lüfter hätte besser platziert werden können) und was heißt der Prozessor wird sehr warm?
Die Temps (68Grad) sind für den Chipsatz absolut unkritisch, meiner wird beim zocken bis 73 Grad warm. Was den Lüfter betrifft, den höre ich nie, selbst wenn das Gehäuse offen ist nicht. Vielleicht hat dein Lüfter wirklich einen Defekt.
Nimm einfach ein "serielles" BIOS. Warscheinlich geht dann der RAM auch wieder vernünftig. Zum steuern des MB Lüfters benutzt Du dann einfach ASUS Fan Expert. Damit kannst Du dann auch den MB Lüfter steuern/regeln.
Mit den Stock Bios war es mir nicht möglich Einfluss auf die Kurve zu haben. Gibts da nen Trick?
Das größte Problem liegt bei mir an dem Surren des Kühlers. Das ist eindeutig ein Defekt. Blöderweise zeigt Alternate sich wenig kulant... Die Möglichleiten sind.
a) Board über Alternate nach Asus zur rep. (Dauer 6 Wochen)
B) Wiederrufsrecht nutzen und dann neu bestellen. Allerdings dann 100 Euro teurer da es jetzt keine Rabatte und kein Cashback mehr gibt.
6 Wochen möchte ich um diese Jahreszeit nicht auf den Computer verzichten, sodass ich wohl einfach nix mache und die gesparten 100 Euro in eine Costum Kühllösung stecke.
Bisschen habt ihr mich beruhigt bezüglich der hohen Temps. Danke dafür.
Ein Anliegen habe ich noch. Habe einen Acer Nitro XV3 Monitor der 4k 144hz mit 2 DP Kabeln erreichen kann. Sind beide DP's angeschlossen hängt sich der Computer beim Booten auf. Gezeigt wird ein Code der laut Asus Manual zukünftig vergen werden könnte.
Erst wenn ich UEFI auf alten Boot Standart setze geht's.
Jemand Alternative workarounds oder eine Idee woran es liegen könnte?
Mit den Stock Bios war es mir nicht möglich Einfluss auf die Kurve zu haben. Gibts da nen Trick?
Das größte Problem liegt bei mir an dem Surren des Kühlers. Das ist eindeutig ein Defekt. Blöderweise zeigt Alternate sich wenig kulant... Die Möglichleiten sind.
a) Board über Alternate nach Asus zur rep. (Dauer 6 Wochen)
B) Wiederrufsrecht nutzen und dann neu bestellen. Allerdings dann 100 Euro teurer da es jetzt keine Rabatte und kein Cashback mehr gibt.
6 Wochen möchte ich um diese Jahreszeit nicht auf den Computer verzichten, sodass ich wohl einfach nix mache und die gesparten 100 Euro in eine Costum Kühllösung stecke.
Bisschen habt ihr mich beruhigt bezüglich der hohen Temps. Danke dafür.
Ein Anliegen habe ich noch. Habe einen Acer Nitro XV3 Monitor der 4k 144hz mit 2 DP Kabeln erreichen kann. Sind beide DP's angeschlossen hängt sich der Computer beim Booten auf. Gezeigt wird ein Code der laut Asus Manual zukünftig vergen werden könnte.
Erst wenn ich UEFI auf alten Boot Standart setze geht's.
Jemand Alternative workarounds oder eine Idee woran es liegen könnte?
"00" zeigt die 7 Segment Anzeige.
Bei jeder Bios Version die ich bisher getestet habe. Andere Bildschirme gehen problemlos. Auch der Acer geht wenn 4k 144hz aus ist.
"00" zeigt die 7 Segment Anzeige.
Bei jeder Bios Version die ich bisher getestet habe. Andere Bildschirme gehen problemlos. Auch der Acer geht wenn 4k 144hz aus ist.
Mit den Stock Bios war es mir nicht möglich Einfluss auf die Kurve zu haben. Gibts da nen Trick?
Das größte Problem liegt bei mir an dem Surren des Kühlers. Das ist eindeutig ein Defekt. Blöderweise zeigt Alternate sich wenig kulant... Die Möglichleiten sind.
a) Board über Alternate nach Asus zur rep. (Dauer 6 Wochen)
B) Wiederrufsrecht nutzen und dann neu bestellen. Allerdings dann 100 Euro teurer da es jetzt keine Rabatte und kein Cashback mehr gibt.
6 Wochen möchte ich um diese Jahreszeit nicht auf den Computer verzichten, sodass ich wohl einfach nix mache und die gesparten 100 Euro in eine Costum Kühllösung stecke.
Bisschen habt ihr mich beruhigt bezüglich der hohen Temps. Danke dafür.
Ein Anliegen habe ich noch. Habe einen Acer Nitro XV3 Monitor der 4k 144hz mit 2 DP Kabeln erreichen kann. Sind beide DP's angeschlossen hängt sich der Computer beim Booten auf. Gezeigt wird ein Code der laut Asus Manual zukünftig vergen werden könnte.
Erst wenn ich UEFI auf alten Boot Standart setze geht's.
Jemand Alternative workarounds oder eine Idee woran es liegen könnte?
Was genau meinst du damit? CMOS über Jumper löschen oder die BIOS-Standardeinstellungen im BIOS auf "Optimized Defaults" laden oder etwas anderes? Und welche Einstellungen im BIOS passt du ggf. selbst an, dass es dann nicht mehr geht?
Bzüglich des Chipsatz-Lüfters:
In einem leisen Computer ist er ab 2400U/min schon ätzend und deutlich rauszuhören. Einzige Option für mich war auch das Mod-BIOS, um den in einen erträglichen Bereich zu bringen. Der ein oder andere hatte hier auch wohl Erfolg über eine vertikale Montage des VGA. Über AI kannst du die PCH-Lüfterkurve nicht anpassen, nur mit dem Mod-BIOS. Ansonsten ist das von ASUS gesperrt.
Zu dem RAM:
Wie genau lautet die Modellbezeichnung. In wie fern funktionieren die RAM-Riegel mit DOCP nicht? Schaffen sie den POST nicht oder Läuft Memtest auf Fehler? Welche BIOS-Version verwendest du? 1201? 1201X? 1403? 1403X? 1404?
Ich habe bisher die Abdeckung über dem Lüfter noch nicht entfernt, aber wäre es evtl. möglich den Lüfter selbst zu ersetzen? Oder hat der eine spezielle Grösse oder ist mit dem Mainboard verlötet?
Wenn das Surren aus dem geschlossenen Gehäuse heraus so gut hörbar ist, würde ich versuchen dies aufzuzeichnen und mit direkt mit dem Asus Support in Verbindung setzen. Geht uU schneller.
Ich habe bisher die Abdeckung über dem Lüfter noch nicht entfernt, aber wäre es evtl. möglich den Lüfter selbst zu ersetzen? Oder hat der eine spezielle Grösse oder ist mit dem Mainboard verlötet?
Wenn das Surren aus dem geschlossenen Gehäuse heraus so gut hörbar ist, würde ich versuchen dies aufzuzeichnen und mit direkt mit dem Asus Support in Verbindung setzen. Geht uU schneller.
Das wäre mal interessant. Ich habe auch schon darüber nachgedacht. Vielleicht gibt es ja tatsächlich einen massiveren Kühlerblock auf den man einen etwas größeren und leiseren Lüfter montieren könnte. Wüsste vielleicht jemand, wo man brauchbare Custom-Kühler bekommen kann? Hat vielleicht schon jemand sogar selbst den Kühler ersetzt?
Ich habe ein Gerücht gehört, dass ASUS längerfristig an einer angepassten PCH-Lüftersteuerung arbeiten soll, wann ob und in welcher Form diese kommen soll, dazu habe ich noch nichts gehört. Zunächst arbeite man wohl noch an einer besseren AGESA-Integration... Naja mal schauen...
Ja das ist normal. Ich könnte meinen auch abziehen aber das habe ich nicht gemacht weil ich nicht genau weiß wie der aufgebaut ist. Habe jetzt selbst noch nicht getestet ab welcher Drehzahl der bei mir hörbar wird. Wäre mal ein interessanter Test um dies das nächste mal in den Mod mitaufzunehmen
Ich habe ein Gerücht gehört, dass ASUS längerfristig an einer angepassten PCH-Lüftersteuerung arbeiten soll, wann ob und in welcher Form diese kommen soll, dazu habe ich noch nichts gehört.
Ja, das habe ich mittlerweile gemacht und nun haben zwei Kerne auch mal auf 4392Mhz geboostet. Soweit passt das also schon. Mit dem MSI Board waren es jedoch 4 Kerne, aber denke, dass im großen und ganzen soweit alles nun passt.
Morgen werde ich denn wohl meinen Speicher mal auf 3600Mhz takten und schauen, ob das ohne Probleme klappt.
Das hat mir ein freundlicher Supportmitarbeiter am Telefon mitgeteilt. Wir hatten wegen meiner RAM-Probleme mit dem 1403er-BIOS telefoniert. Ich habe ihn gebeten den Punkt zur Lüftersteuerung als Anregung für eine Verbesserung mitzunehmen. Daraufhin meinte er, dass sie überlegen, das in Zukunft anzugehen, allerdings nicht klar in welcher Form und wann. Das ist aber noch lange keine Zusage gewesen, dass es tatsächlich auch mal kommen wird, aber immerhin haben sie das wohl auf dem Schirm.
Ich habe bisher die Abdeckung über dem Lüfter noch nicht entfernt, aber wäre es evtl. möglich den Lüfter selbst zu ersetzen? Oder hat der eine spezielle Grösse oder ist mit dem Mainboard verlötet?
Wenn das Surren aus dem geschlossenen Gehäuse heraus so gut hörbar ist, würde ich versuchen dies aufzuzeichnen und mit direkt mit dem Asus Support in Verbindung setzen. Geht uU schneller.
Ich persönlich würde wie folgt vorgehen:
A) Bei ASUS fragen ob die einen Ersatz senden können, weil du nicht in der Lage bist 6 Wochen auf Austausch zu warten.
B) Wenn nicht, sollen sie dir einen Ersatzlüfter senden und du tauschst den selbst aus
C) Sollen sie dir die Maße des Lüfters senden und du schaust ob er sich austauschen lässt mit einem Lüfter vom Ersatzmarkt
D) Sauerer Apfel
Das sieht schon alles sehr kompakt aus. Mit Lüfter kann der Kühlkörper wohl nicht zu stark aufbauen. Der Lüfter sieht auch nicht nach irgendeinem Standard-Design aus...
Vielen Soll ja auch geholfen haben, wenn man einfach die Abdeckung entfernt. Soll teilweise ein paar Grad geholfen haben. Bei Gehäusen mit Sicht ins innere wird das aber wohl wegfallen, da nicht wirklich schön. Ich bin froh höre ich den Lüfter nicht aus dem Gehäuse... hoffe das bleibt auch lange so.
Der Lüfteranschluss sieht gesteckt aus. (auf den Bildern). Das heisst ein Austausch wäre wohl relativ simpel. Würde mal Asus anfragen. Evtl. schicken sie dir kostenlos einen Lüfter zu und sonst halt in den sauren Apfel beissen und einen von Asus kaufen. So teuer kann der nicht sein und du hast keinen Ausfall...
Wenn ich windows neustarte dauert es weig bis ich wieder im windows bin nach dem runterfahren bestimmt 1-2 min schwarzer bildschirm bevor wieder was passiert. Was kann das sein ?
Bios 1404

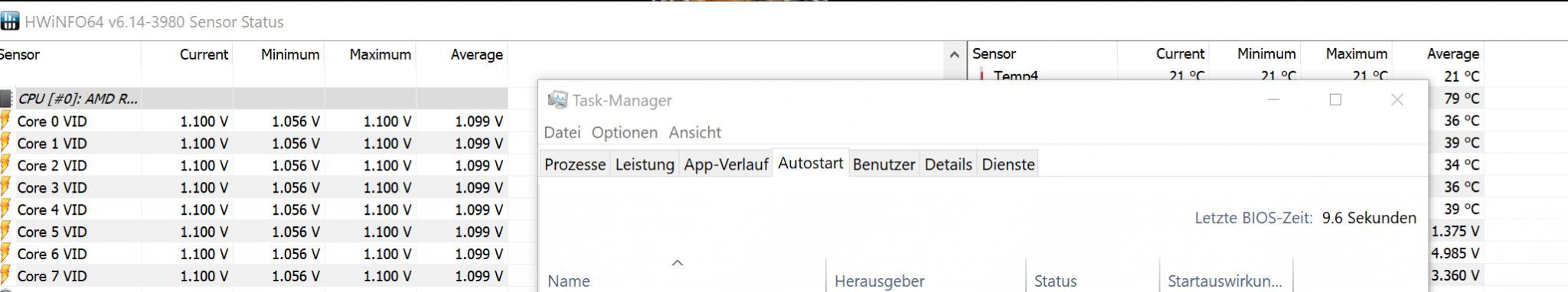

Hab jetzt nochmal nachgemessen 2 min bis der bios screen kommt (davor schwarzer bildschirm) und ab da nochmal ca 25 sekunden bis zum windows login screen.
Und das ganze bei uefi boot ohne CSM.
Wenn er kompllet aus ist. Ab drücken des powerbutton auch ca 2 min bis zum bios screen und dann 15 sekunden bis zum login (das liegt vermutich an fastboot von windows)
Hast du mal versucht mit nur einem DP-Kabel zu starten und anschließend in Windows auf 4k mit 2 Kabeln umzustellen?
Eine blöde Rückfrage, sorry, verstehe ich nicht ganz. Du schreibst:
Was genau meinst du damit? CMOS über Jumper löschen oder die BIOS-Standardeinstellungen im BIOS auf "Optimized Defaults" laden oder etwas anderes? Und welche Einstellungen im BIOS passt du ggf. selbst an, dass es dann nicht mehr geht?
Bzüglich des Chipsatz-Lüfters:
In einem leisen Computer ist er ab 2400U/min schon ätzend und deutlich rauszuhören. Einzige Option für mich war auch das Mod-BIOS, um den in einen erträglichen Bereich zu bringen. Der ein oder andere hatte hier auch wohl Erfolg über eine vertikale Montage des VGA. Über AI kannst du die PCH-Lüfterkurve nicht anpassen, nur mit dem Mod-BIOS. Ansonsten ist das von ASUS gesperrt.
Zu dem RAM:
Wie genau lautet die Modellbezeichnung. In wie fern funktionieren die RAM-Riegel mit DOCP nicht? Schaffen sie den POST nicht oder Läuft Memtest auf Fehler? Welche BIOS-Version verwendest du? 1201? 1201X? 1403? 1403X? 1404?
Es gibt im Bios eine Funktion unter dem Reiter "Boot" der die kompatibilität auf den alten Standard erweitert. Wenn ich diese Funktion aktiviere funktioniert es so halb. (zum. bootet er). Also auf Standart mit Clear Bios funktioniert es nicht!!
Wenn ich ein Kabel abziehe und es wieder anschließe wenn der Rechner hoch gefahren ist geht es.
Der Ram Speicher ist das folgende Set: TridentZ DDR4 4-3600C16D-32GTZNC. Auf Version 1403 (derzeit auch geflasht wegen ModBios zur Lüftersteuerung) funktioniert der RAM nicht mit DOCP Profil. Lediglich die ohne Profil funktioniert er auf 2133 Mhz
Beide DP-Kabel an eine Karte. In sämtlichen Varianten. Habe sogar testweise an je eine 1070 ein Kabel angeschlossen.
Werde Asus mal anschreiben... mal sehen ob die eine Lösung anbieten können.... würde mich positiv überraschen.
Schon merkwürdig das offenbar alle MB Hersteller Lösungen zur Steuerung implementieren, nur Asus nicht. Zumal es die Funktion gibt - nur halt nicht freigeschaltet.
nein. Hab gelesen das es zu problemen füren soll bzw nicht funktionieren soll. Hab eigentlich vor die sound blaszer zr aus meinen alten rechner einzubauen. Aber da musss ich wohl noch 1-2 bios updates abwarten.
Hab load optimized default probiert. Und dann dauert es trotzdem noch 2 min hmm. Ich denke mal das es ein problem mit dem bios ist.
@Reous: Solltest du irgendwann mal wieder ein ModBIOS erstellen kannst du ja mal schauen woran es liegt, dass der externe Temperaturfühler vom MB nicht an Drittsoftware übergeben wird.
In der ASUS-Software kann ich den Temperaturfühler auslesen aber AIDA/iCUE sieht es nicht. Wollte eigentlich meine Lüfter an die Wassertemperatur koppeln. Ist die Frage ob das überhaupt im BIOS konfigurierbar ist.
Das Problem ist der Platz. Höher sollte eine Custom-Lösung nicht sein, da dann die Grafikkarte im Weg ist. Ich könnte mir vorstellen, dass es dafür WaKü Lösungen geben wird.
Hatte ich auch schon gesehen, hab's auf die schnelle jedoch nicht gefunden. Interessant wenn man sein komplettes System mit einer Wasserkühlung ausstatten möchte. Für mich keine Alternative... aber solange ich den Lüfter nicht aus dem System höre, habe ich kein Bedarf etwas zu ändern.
.
