[Sammelthread]ASUS X570 Strix Series (X570-E Gaming, X570-E Gaming Wifi II, X570-F Gaming, X570-I Gaming)
AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Chipset
X570
Memory
3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
Graphic
Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Multi-GPU Support
3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
Expansion Slots
3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
Storage
3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LAN
Intel® I211-AT, 1 x Gigabit LAN Controller(s)
Realtek® RTL8125-CG 2.5G LAN
Anti-surge LANGuard
ROG GameFirst Technology
WiFi
2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
Bluetooth
Bluetooth® 5.0
Audio
SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB Ports
3rd Gen AMD RyzenTM Processors :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, )
2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s)
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
Gamer's Guardian:
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS NODE : hardware control interface
- BIOS Flashback® Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- AURA-RGB Lighting
Back I/O Ports
1 x DisplayPort
1 x HDMI
5 x USB 3.1 Gen 1 Type-A
8 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Anti-surge 2.5G LAN (RJ45) port
1 x USB BIOS Flashback® Button(s)
1 x ASUS Wi-Fi Module
7 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports
1 x PCH_FAN
1 x AAFP connector
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x System panel connector
1 x T_Sensor Connector
1 x M.2 Fan Header
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
Accessories
User's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x ROG Strix stickers
1 x Cable ties pack(s)
1 x Wi-Fi Antenna(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
1 x ROG Thank you card
BIOS
256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note
*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
4 x DIMM, Max. 128GB, DDR4 4600(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 5000 and 4000 G-Series Processors
4 x DIMM, Max. 128GB, DDR4 5100(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 2000 Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 2000 and 3000 G-Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory
Dual Channel Memory Architecture
ECC Memory (ECC mode) support varies by CPU
Graphic
1 x HDMI 2.0
1 x DisplayPort
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Expansion Slots
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
2 x PCIe 4.0 x16 (x16 or dual x8)*
AMD Ryzen™ 5000 G Series/4000 G-Series/ 2000 Series Processor
2 x PCIe 3.0 x16 (x16 or dual x8)*
AMD Ryzen™ 2000 G-Series/ 3000 G-Series Processor
1 x PCIe 3.0 x16 (x8 mode)*
AMD X570 Chipset
1 x PCIe 4.0 x16 slot (supports x4 mode)
2 x PCIe 4.0 x1
*PCIeX16_3 slot shares bandwidth with PCIeX1_2.
Storage
Supports 2 x M.2 slots and 8 x SATA 6Gb/s ports
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors:
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
AMD Ryzen™ 5000 G-Series/4000 G-Series/ 3000 G-Series/ 2000 G-Series/2000 Series Processor
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)
AMD X570 Chipset
M.2_2 slot (Key M), type2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
8 x SATA 6Gb/s ports
LAN
1 x Realtek 2.5Gb Ethernet
1 x Intel® I211-AT 1Gb Ethernet
Anti-surge LANGuard
ROG GameFirst Technology
1 x Intel® 1Gb Ethernet
WiFi
Wi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
Bluetooth
Bluetooth® v5.2
Audio
Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC*
- Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)
- Supports up to 32-Bit/192 kHz playback*
Audio Features
- SupremeFX Shielding Technology
- Gold-plated audio jacks
- Rear optical S/PDIF out port
- Premium audio capacitors
- Audio cover
USB Ports
AMD RyzenTM 5000, 5000 G-Series, 4000 G-Series, and 3000 Series Desktop Processors
- 4 x USB 3.2 Gen2 ports (4 ports at back panel, Type-A)
AMD RyzenTM 3000 G-Series, 2000, and 2000 G-Series Desktop Processors
- 4 x USB 3.2 Gen 1 ports (4 ports at back panel, Type-A)
AMD X570 chipset
- 1 x USB 3.2 Gen2 front panel connector
- 4 x USB3.2 Gen2 (at back panel, 3x Type-A, 1x Type-C)
- 2 x USB3.2 Gen1 ports (at front panel)
- 4 x USB 2.0 ports (at front panel)
Special Features
Extreme Engine Digi+
- 5K Black Metallic Capacitors
ASUS Q-Design
- M.2 Q-Latch
- Q-Code
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
AURA Sync
- AURA RGB headers
- Addressable Gen 2 headers
Back I/O Ports
8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®)
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® I211-AT 1Gb Ethernet port
1 x Realtek 2.5Gb Ethernet port
5 x Gold-plated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
Internal I/O Ports
Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
2 x 4-pin Chassis Fan headers
1 x 4-pin M.2 Fan header
1 x W_PUMP+ header
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
1 x 4-pin +12V Power connector
Storage related
2 x M.2 slots (Key M)
8 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
Miscellaneous
2 x Addressable Gen 2 headers
2 x AURA RGB headers
1 x Clear CMOS header
1 x Front Panel Audio header (AAFP)
1 x SPI TPM header (14-1pin)
1 x Speaker header
1 x 10-1 pin System Panel header
1 x Thermal Sensor header
Accessories
Cables
4 x SATA 6Gb/s cables
1 x Thermistor cable pack
Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x M.2 Rubber Package
1 x M.2 Q-Latch package
1 x ROG key chain
1 x ROG Strix stickers
1 x ROG Strix thank you card
Installation Media
1 x Support DVD
Documentation
1 x User manual
BIOS
256 Mb Flash ROM, UEFI AMI BIOS
Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note
*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
ASUS ROG STRIX Z590-A GAMING WIFI II Intel LGA 1200 ATX motherboard, PCIe 4.0, 14+2 power stages, WiFi 6, Intel® 2.5 Gb Ethernet, three M.2 slots, USB 3.2 Gen 2x2 USB Type-C®, SATA and Aura Sync
AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Chipset
X570
Memory
3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
Graphic
Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Multi-GPU Support
3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
Expansion Slots
3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
Storage
3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LAN
Intel® I211-AT, 1 x Gigabit LAN Controller(s)
Anti-surge LANGuard
ROG GameFirst Technology
Audio
SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB Ports
3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, )
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
Gamer's Guardian:
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS NODE : hardware control interface
- BIOS Flashback® Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- AURA-RGB Lighting
Back I/O Ports
1 x DisplayPort
1 x HDMI
5 x USB 3.1 Gen 1 Type-A
8 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x USB BIOS Flashback® Button(s)
4 x USB 3.2 Gen 1 (up to 5Gbps) ports
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports
1 x PCH_FAN
1 x AAFP connector
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x System panel connector
1 x T_Sensor Connector
1 x M.2 Fan Header
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
Accessories
User's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x ROG Strix stickers
1 x Cable ties pack(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
1 x ROG Thank you card
BIOS
256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form Factor
ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note
*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Chipset
X570
Memory
3rd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
2 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Graphic
Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Support DisplayPort 1.4 with max. resolution 8 K 7680 × 4320 @60 Hz
Expansion Slots
3rd Gen AMD Ryzen™ Processors
1 x PCIe 4.0 x16 (x16 mode)
2nd Gen AMD Ryzen™ Processors
1 x PCIe 3.0 x16 (x16 mode)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
Storage
3rd Gen AMD Ryzen™ Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
4 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
Supports channel bandwidth: HT20/HT40/HT80/HT160
Intel® Wi-Fi 6 AX200
2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
Up to 2.4Gbps transfer speed
Bluetooth
Bluetooth® 5.0
Audio
SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- DTS® Sound Unbound
- LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
- Sonic Radar III
- Sonic Studio III + Sonic Studio Virtual Mixer
USB Ports
3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, blue)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
2 x USB 2.0 port(s)
Special Features
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Back I/O Ports
1 x DisplayPort
1 x HDMI
1 x ASUS Wi-Fi Module
3 x LED-illuminated audio jacks
4 x USB 3.2 Gen 1 (blue)
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports
1 x HS_FAN
1 x PCH_FAN
1 x AAFP connector
1 x Aura RGB Strip Header(s)
1 x Addressable Gen 2 header(s)
1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s)
1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
2 x M.2 Socket 3 with M Key design, type 2242/2260/2280 storage devices support (Supports both SATA & PCIE SSD)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x System panel connector
1 x T_Sensor Connector
1 x Speaker connector
Accessories
User's manual
I/O Shield
4 x SATA 6Gb/s cable(s)
2 x M.2 Screw Package
1 x Supporting DVD
1 x ROG Strix stickers
1 x M.2 bracket
1 x Cable ties pack(s)
1 x Wi-Fi Antenna(s)
1 x Extension cable for Addressable LED
1 x AAFP Extension Cable
1 x Panel cable
1 x ROG Thank you card
BIOS
256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form Factor
Mini ITX Form Factor
6.7 inch x 6.7 inch ( 17 cm x 17 cm )
Note
*1 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
*2 Use a chassis with HD audio module in the front panel to support an 8-channel audio output.
Sound setzt aus oder knistert
Immer wieder USB Disconnects
Meistens tritt dieses Problem auf, wenn man einen hohen RAM Takt verwendet. In diesem Fall kann man versuchen die SOC Spannung auf 1.125V zu erhöhen. Sollte das nicht ausreichen, zusätzlich noch die VDDG CCD Spannung auf 1.00V (oder niedriger), sowie VDDG IOD Spannung auf 0.925V stellen.
USB Disconnects
Mit bestimmten UEFI/Agesa Versionen (v2 1.1.0.0/ 1.1.8.0) können sporadische USB Disconnects auftreten. Um dies zu umgehen bitte folgende Einstellung im Bios deaktivieren:
UEFI -> Advanced -> AMD CBS -> Global C-States deaktivieren
Der Verbrauch steigt dadurch um ca. 5Watt an aber ansonsten hat man keine weiteren Nachteile
USB Flashback funktioniert nicht
Bitte folgende Punkte ausprobieren:
- Datei richtig umbenannt? Vorzugsweise mit dem im BIOS Download enthaltenen Renamer
- Vor dem Flashen das BIOS auf Werkseinstellungen zurück setzen!
- Einen anderen USB Stick ausprobieren. Vorzugsweise ein USB 2.0 Stick
BIOS/UEFI Downgrade
Ein UEFI Downgrade ist ohne Probleme mit USB Flashback möglich, soweit vorhanden.
Ist der Chipsatz Lüfter regelbar?
Nein, dieser wird automatisch, je nach vorhandener Temperatur, geregelt. Bis zu einer Temperatur von 55 Grad ist der Lüfter deaktiviert. Bei höheren Temperaturen wird er stufenweise schneller bis er letztendlich bei 93 Grad seine Höchstgeschwindigkeit erreicht. Über selbst erstellte Bios Mods kann man jedoch den Lüfter auch nach seinen Wünschen einstellen.
Chipsatz Temperatur zu hoch?
Wem das Optische nicht so wichtig ist, kann die Lüfterabdeckung vom Chipsatz beim X570-E oder x570-F entfernen. Dadurch staut sich die warme Luft nicht an, sondern kann direkt entweichen.
Des weiteren kann man im Bios unter "Onboard Devices Configuration" die vorhandenen Steckplätze (PCIe X16, X1, M.2, SB Link) manuell auf PCIe 3.0 umstellen, sofern man keine PCIe 4.0 Karte verwendet. Bei Auto Einstellung wird automatisch PCIe 4.0 angelegt, was zu einer höheren Last führt.
Kann ich ein altes Bios Profil mit einer neuen Bios Version nutzen?
Nein, es ist zu empfehlen kein altes Profil mit einer neuen oder älteren Bios Version zu nutzen. Dies endet meist mit einem Blackscreen. Nach jedem Bios Flash bitte die Einstellungen neu vornehmen. Selbst wenn sich ein Profil laden lässt, kann es trotzdem zu Instabilität führen.
Rechner bootet nicht, wenn eine Soundkarte verbaut ist
Dieses Problem kann mit dem Bios 1404 oder höher (Agesa 1004b) auftreten. In dem Fall bitte in dem AMD CBS Menü die Option "PCIe Ten Bit Tag Support" auf Disabled stellen. Sollte das nicht ausreichen, dann zusätzlich noch unter dem Menü Advanced -> Onboard Devices Configuration -> die Option PCIEXxxx (den Slot auswählen, in der die Soundkarte steckt) von Auto auf Gen3 ändern.

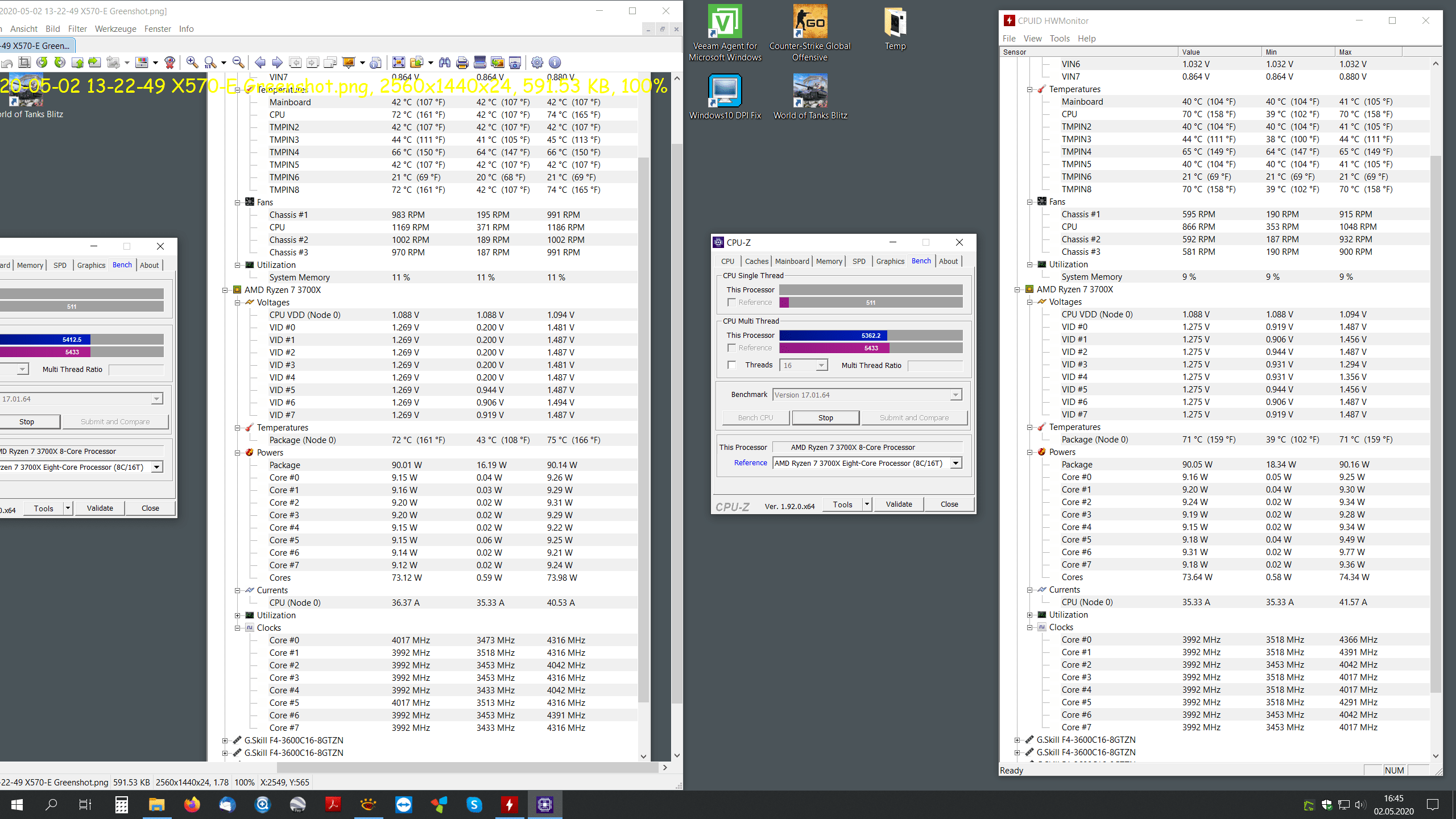

@schlingel3377
Auf den ersten Blick sehen die Werte nicht ungewöhnlich aus. Manche Kits benötigen aber auch eine höhere tRC oder tRFC. Diese kannst du ja mal probeweise erhöhen auf 60 bzw. 597. Ansonsten müsste man da weitere verschiedene Settings ausprobieren.
Werd ich mal testen, danke.
Kannst du dir einen Reim drauf machen, wieso das einmal bootet und nächstes Mal nicht, wenn man aus dem Bios kommt, ohne ein einziges Setting geändert zu haben? Ist dir das bei deinen Tests mal passiert?
Sollte man zusätzlich zu dem CMOS Reset per Jumper auch mal noch die Batterie rausnehmen? Verliert man da die gespeicherten Profile?
Und wäre es besser, alles noch mal händisch zu machen, statt gespeicherte Profile zu laden?
Vielleicht habe ich bei den Spannungen auch was falsch gemacht? SOC hatte ich zunächst auf Auto gelassen, später dann Override auf 1.1 V. Die VDDG CCD und IOD auf 0.95 V, clDO VDDP auf 900 mV (seltsamerweise ist die ja als einziges im Bios offenbar in mV).
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Moin Leute,
vielleicht könnt ihr mal eure Erfahrungen schildern mit euren Asus Boards. Ich habe das X570-I Gaming in einem TU150X Gehäuse mit nem 3900X und die Temps sind verdammt hoch für meinen Geschmack trotz Noctua NH-D15. Der Chipset liegt permanent bei 68° und die CPU ist im Idle zwischen 40° und 50°C am kochen. Ich habe auch nur DOCP aktiviert und PBO deaktiviert und einen -0.05V Undervolt drinnen. ... Sind solche Temps normal? Es ist zwar ein Mini ITX Case aber mit Front Intake und Rear Exhaust. Mein 9900k wurde zB im gleichen Stresstest maximal 69°C heiß bei 5Ghz, 1.325V fixed.
Deine Temps sind IMHO ganz normal für Ryzen 3000 bzw. X570 Chipsatz, da kocht gar nichts. Und "sorry", aber Vergleiche mit einem Intel-Prozessor hinsichtlich angezeigter Temperaturen sind nicht zielführend. Ich kann da jetzt kein "Problem" erkennen. 😉
Zur Einordnung zeige ich meine Temperaturen vom X570-E Gaming mit Ryzen 7 3700X (65 Watt TDP) anlässlich der Umstellung des CPU-Kühlers von Scythe Fuma 2 auf Noctua NH-D15S in einem Fractal Design Define R6 Gehäuse. Zur Belüftung dienen zwei langsam eingestellte 140er Lüfter vorne rein und ein 140er Lüfter hinten raus. Ansonsten ist das Case zu. Der Noctua NF-A15 PWM ist zur Geräuschminimierung mit dem L.N.A.-Adapter angeschlossen.
Last wurde mit CPU-Z "Stress CPU" erzeugt für ca. 10 Minuten und mit HWMonitor aufgezeichnet. Im ersten Bild links die Werte mit dem Fuma 2, rechts mit dem D15S. Der D15S ist ein paar Grad kühler und dennoch ruhiger und das war Ziel der Umrüstung.

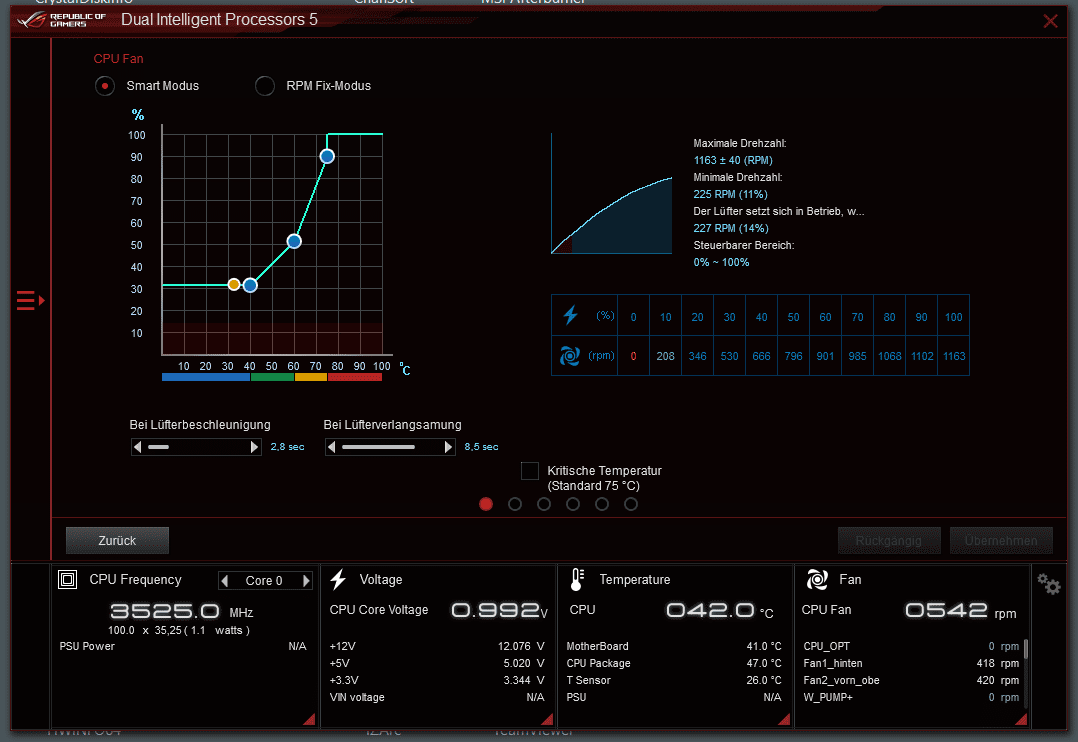

Die für mich optimale Lüfterkurve für den NF-A15 PWM hänge ich auch an. Du hast ja bereits erkannt (#1557), wie wichtig die dort eingestellten Zeiten dafür sind, wie nervig oder nicht sich ständig verändernde Drehzahlen empfunden werden. Das Thema habe ich aber auch bei meinem Zweitsystem (B450 TOMHAWK MAX), wo jetzt der Fuma 2 installiert ist.
Deine Temps sind IMHO ganz normal für Ryzen 3000 bzw. den X570 Chipsatz, da kocht gar nichts. Und "sorry", aber Vergleiche mit einem Intel-Prozessor hinsichtlich angezeigter Tempertauren sind echt nicht zielführend. Ich kann da jetzt kein "Problem" erkennen. 😉
Ich zeige Dir zur Einordnung mal meine Temperaturen vom X570-E Gaming mit Ryzen 7 3700X (65 Watt TDP) anlässlich der Umstellung des CPU-Kühlers von Scythe Fuma 2 auf Noctua NH-D15S in einem Fractal Design Define R6 Gehäuse. Zur Belüftung dienen zwei langsam eingestellte 140er Fans vorne rein und ein 140er Fan hinten raus. Ansonsten ist das Case zu. Der Noctua NF-A15 PWM ist zur Geräuschminimierung mit dem L.N.A.-Adapter angeschlossen.
Last wurde mit CPU-Z erzeugt für einige Minuten und mit HWMonitor aufgezeichnet. Im ersten Bild links die Werte mit dem Fuma 2, rechts mit dem D15S. Der D15S ist kühler und dennoch ruhiger und das war mein Ziel der Umrüstung.
Die für mich optimale Lüfterkurve für den CPU-Kühler hänge ich auch an. Du hast ja bereits erkannt, wie wichtig die dort eingestellten Zeiten dafür sind, wie nervig sich verändernde Drehzahlen empfunden werden. Das Thema habe ich aber auch beim meinem Zweitsystem (B450 TOMHAWK MAX).
Mein 3900x unter Last (ohne PBO) hat unter CB20 Last nach 15min Schleife ca. 78°C bei nem Multiplier von 40.8x. Score ist 7138 im Schnitt. Ich finde bei den ganzen Temperaturvergleichen ist es wichtig den Multiplier mit anzugeben. Stelle ich das PBO Profil von Buildzoid (
Datenschutzhinweis für Youtube
An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.
Youtube Videos ab jetzt direkt anzeigen
) ein komme ich ziemlich schnell auf bis zu 87°C. Also sehr nahe am Thermal Throttling und die Lüfter touren auf 100% was ziemlich nervig ist. Prime95 mit 128/128 FFTs In Place erreiche ich ebenfalls solche Temps mit Buildzoids Profil.
Bei manuellem Overclocking auf "nur" 4,1 Ghz All Core bei 1,3V erreiche ich ebenfalls Temperaturen um die 90°C.
Finde solche Temps sind auf Dauer nicht gut für die CPU und bei Zen 2 sind auch Spannungen von 1,3V viel zu hoch für nen Dauerbetrieb (das ist nämlich die Spannung die ich brauche für 4,1Ghz). Kurze Spannungsanstiege sind zwar ok für Ryzen, aber auf Dauer degraded man seine CPU. Deshalb liest man überall, dass man die VCore am besten nicht anfassen soll bzw. weit unter 1,3V bleiben sollte.
Noch ein für mich unschlüssiges Verhalten der CPU ist Prime95 ohne PBO und manual Overclock mit Auto Voltage bzw. -0,05 Undervolt erreiche ich in Prime nen Multiplikator von 36.6x bei maximal 65°C. Wirkt nicht wirklich wie ein Stresstest in dem Fall. Müsste die CPU nicht trotzdem höher boosten allein durch PB2?
Und hier im Video steht etwas von einem 4,3Ghz All Core Boost, was ich noch nie gesehen habe:
Datenschutzhinweis für Youtube
An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.
@schlingel3377
Ja, ich kenne diesen Fehler. Tritt bei mir aber nur auf, wenn ich mich im Grenzbereich von RAM OC bewege. Vermutlich führt er beim Verlassen vom Bios ein aufwändigeres Memory Training durch, was er beim normalen Windows Neustart nicht macht.
Die Bios Batterie habe ich für einen CMOS Reset noch nie bei einem AM4 Board heraus nehmen müssen. Profile werden in der Regel nur bei einem Bios Flash gelöscht, bleiben aber ansonsten vorhanden.
@HighGrow22
Wieso solltest du keinen IF 1900 testen können? Manche CPU kommen erreichen auch mit weniger Soc Spannung einen IF Takt von 1900. Wenn es mit anderen Spannungen nicht startet, dann einfach auch mal zusätzlich VDDG und VDDP manuell einstellen.
Mein 3900x unter Last (ohne PBO) hat unter CB20 Last nach 15min Schleife ca. 78°C bei nem Multiplier von 40.8x. Score ist 7138 im Schnitt. ...
Bei manuellem Overclocking auf "nur" 4,1 Ghz All Core bei 1,3V erreiche ich ebenfalls Temperaturen um die 90°C.
Finde solche Temps sind auf Dauer nicht gut für die CPU und bei Zen 2 sind auch Spannungen von 1,3V viel zu hoch für nen Dauerbetrieb (das ist nämlich die Spannung die ich brauche für 4,1Ghz). Kurze Spannungsanstiege sind zwar ok für Ryzen, aber auf Dauer degraded man seine CPU. ...
Ich versteh Dich nicht. Warum betreibt man OC überhaupt bei solchen Sorgen?
Ich hatte den i5-3570K im vorherigen System niemals übertaktet, warum sollte ich den Ryzen 7 3700X außerhalb seiner Specs betreiben? Okay, die Ausnahme folgt auf dem Fuß mit RAM-Takt auf 1800 MHz, aber da lade ich auch nur das entsprechende XMP-Profil und fertig.
"Silent" ist mir sehr viel wichtiger als ein paar Prozent Performance. Und Temperaturprobleme habe ich dadurch auch nicht. Zen 2 bietet von Haus aus hervorragende Leistung und optimiert sich selbst.

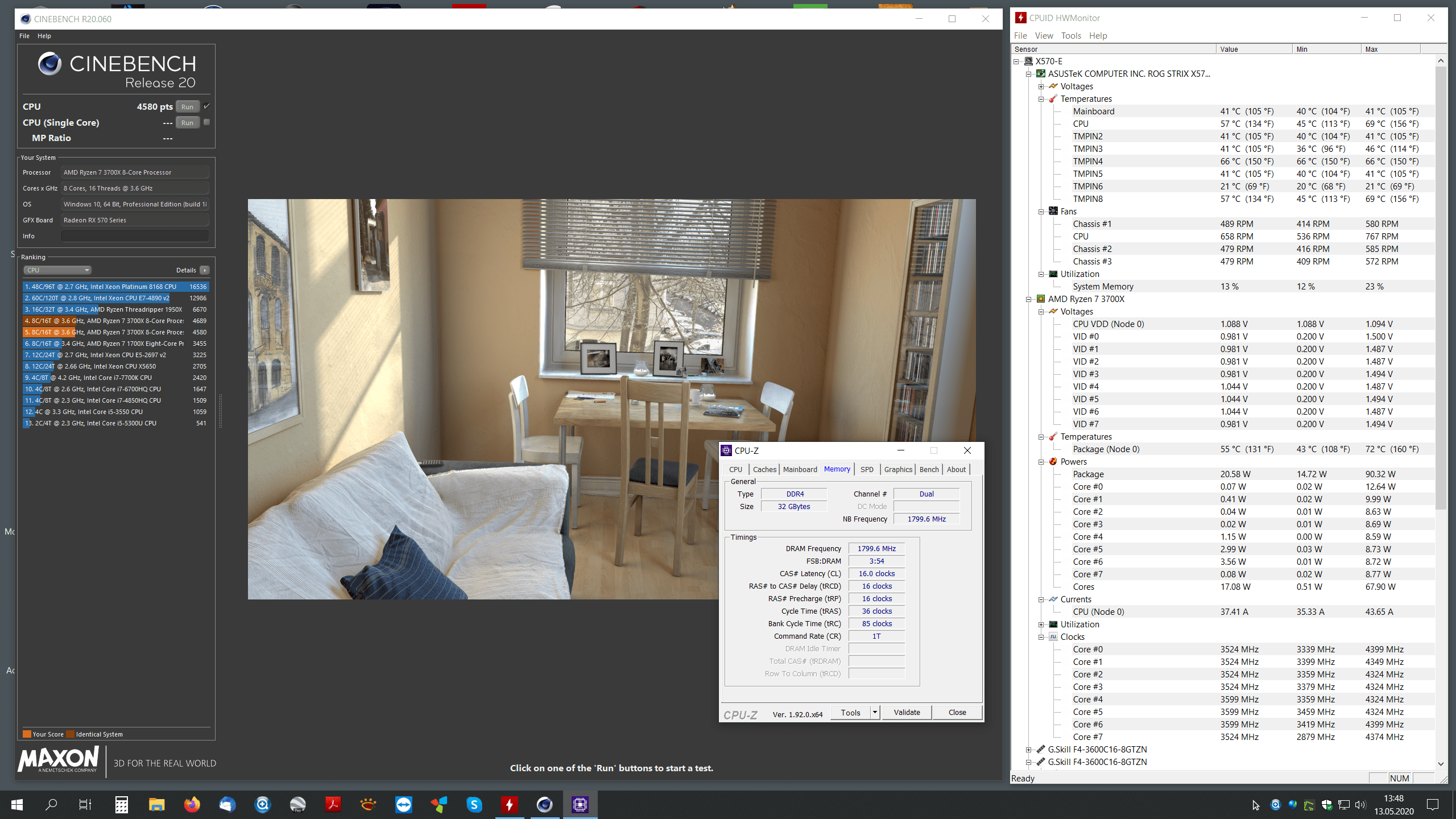

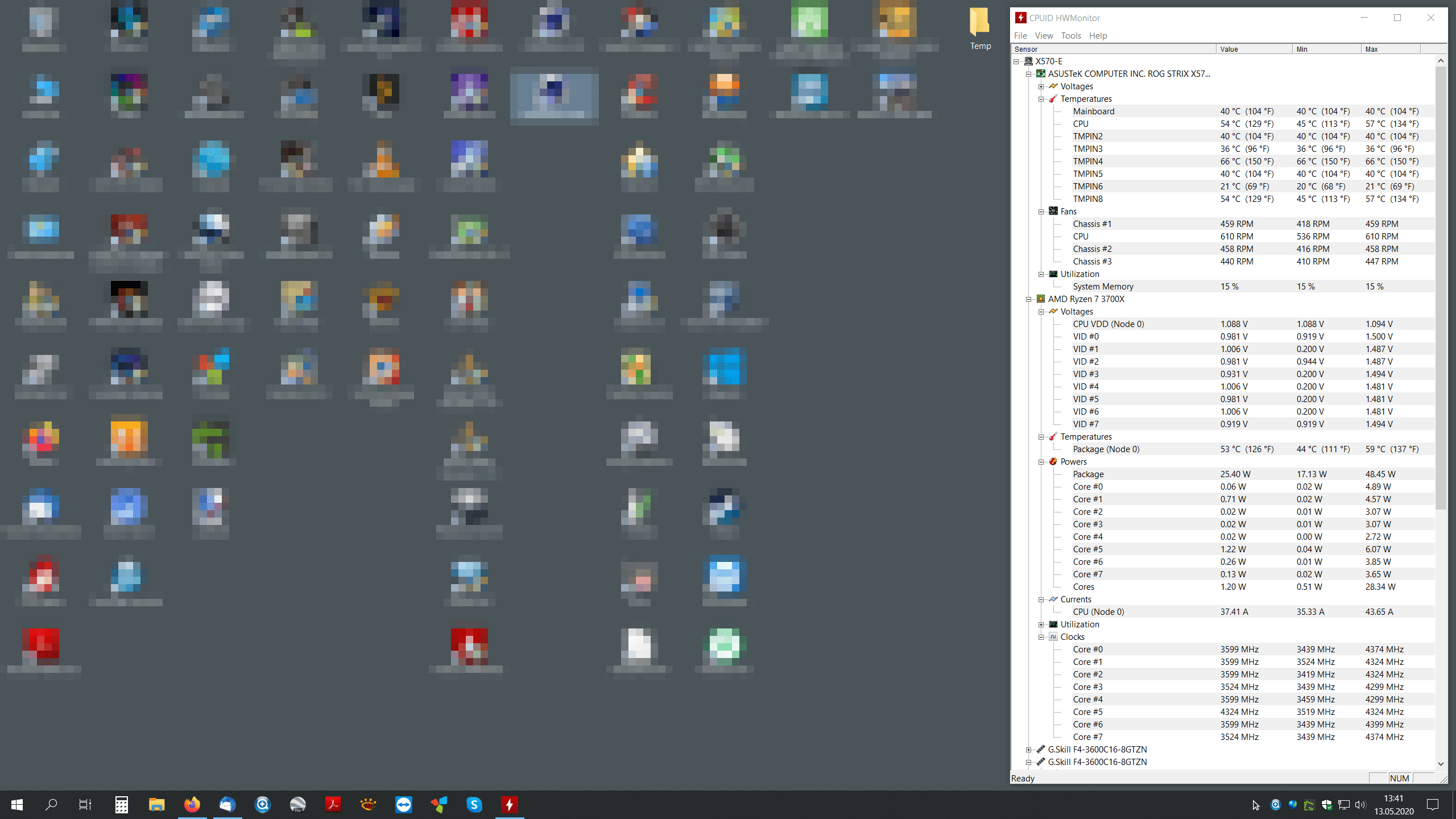

Anbei die Temps vor und nach 4-maligem CB20 CPU-Run. 72 °C Package werden als Maximalwert angezeigt (bereits nach dem zweiten Run nicht mehr steigend) bei niedrigen Lüfterdrehzahlen.
Ich versteh Dich nicht. Warum betreibt man OC überhaupt bei solchen Sorgen?
Ich hatte den i5-3570K im vorherigen System niemals übertaktet, warum sollte ich den Ryzen 7 3700X außerhalb seiner Specs betreiben? Okay, die Ausnahme folgt auf dem Fuß mit dem RAM-Takt 1800 Mhz, aber da lade ich auch nur das entsprechende XMP-Profil und fertig.
"Silent" ist mir sehr viel wichtiger als ein paar Prozent Performance. Und Temperaturprobleme habe ich dadurch auch nicht. Zen 2 bietet von Haus aus hervorragende Leistung und optimiert sich selbst.
Anbei die Temps vor und nach 4-maligem CB20 CPU-Run. 72 °C Package werden als Maximalwert angezeigt (bereits nach dem zweiten Run nicht mehr steigend) bei niedrigen Lüfterdrehzahlen.
Ich habe ja die gleichen Sorgen mit hohen Temps, wenn ich alles auf Stock betreibe. Mein 9900k (4,9Ghz All-Core) ist ja ebenfalls ein recht warmer Chip und da höre ich den Noctua NH-D15 nicht mal bei ner Prime95 Last. Während der 3900X sehr deutlich hörbar wird und dabei auch mehr Wärme entwickelt mit nem NH-D15. Ich wollte nur mal das Potenzial des Chips austesten bei den Overclocks und er ist schon bei Stock am Limit. Wie das GN Video erläutert ist das auch das "positive" bei den Ryzen Chips, dass sie automatisch durch PB2 an ihre Grenzen gehen und vor allem die Temperatur entscheidend ist für den Takt. Und ich frage mich halt, wie ich die Leistung optimieren kann, ohne dass ich nen Föhn im Zimmer stehen habe ^^. Ein CB20 Score von 7138 im Schnitt ist eher am unteren Ende in diversen Benchmark Listen. In diversen Videos habe ich auch gesehen, dass CPU (Tctl/Tdie) und CPU Die (average) ziemlich gleiche Werte anzeigen. Bei mir liegt da ein 10-15°C Delta vor.
Ich habe auf 1405 zurückgeflasht da 1407 so instabil war. Auf der Asus Seite wird mir kein 1408 angezeigt. 4,2 All Core erreiche ich eigentlich nie. Höchstens 4,1 All Core
@schlingel3377
Auf den ersten Blick sehen die Werte nicht ungewöhnlich aus. Manche Kits benötigen aber auch eine höhere tRC oder tRFC. Diese kannst du ja mal probeweise erhöhen auf 60 bzw. 597.
Das hat es gebracht
Hat erfolgreich beim zweiten Mal aus dem Bios gebootet, wo ich nur das Profil gespeichert hab. Latenz damit gerade mal 0.1 ns höher. Mal schauen, ob ich mich später noch mal weiter vortaste oder eventuell sogar 3800 versuche. Wenn das Profil jetzt regelmäßig lädt, kann man ja easy kleine Veränderungen vornehmen. Der lange Karhu Test steht eh noch aus.
@monitorhero
Auf dem Strix-F mit dem 3900x ist das bei mir alles nicht so anders.
Hatte vorher nen i7-4770k mit 4,2GHZ AllCore.
Mit "getuntem PBO" ist der 3900x so 22% schneller Single Core und 26% AllCore (x3 logischeweise auch, da 4 und 12 Kerne).
Sparsam ist an dem Setup auch nicht.
Im Idle Windows gehen 40 W in den Prozessor scheint es.
Ich geben zu, ich hatte mehr Leistung und weniger Power erwartet. So nach der langen Zeit.
Ich komme mit allcore 4,2 GHz bei 1,31 V so auf 7650 mit R20, dabei zieht das Package so 175 W. (oder war das gar 4,3?? ist schon ne Weile her, weil ich den so nicht betreibe)
Ähnlich viel Watt zieht der gepushte PBO, aber da kommt so ziemlich der Wert raus, den Du nennst und auch nur wenn ich vorher alle SW unter Windows schließe.
Das Problem an dem AllCore OC ist, dass die CPU leider 250W zieht, sollte mal ein Test mit AVX starten und das naja, bekommt der Noctua D15 (mit 2 Lüftern) dann nicht mehr gekühlt.
Habs immerhin noch geschafft den Test zu stoppen
Auch der Chipsatz ist normal bei 68° etwas weniger, wenn ich die Lüfter auf der Graka anmache, ja. Das ist ne 2080 Super mit 3 Lüftern.
@schlingel3377
Ich drück mal die Daumen. Würde mich dann interessieren ob am Ende wirklich beide notwendig waren oder nur eins der beiden. Bin auf deinen Bericht gespannt
Hat jemand von euch das Problem, dass nach dem Neustart das Wifi kurz da ist, dann bricht es ab? Danach muss ich erstmal auf das Tasksymbol klicken, Wlan abschalten und wieder anschalten und dann geht es.
@monitorhero
Auf dem Strix-F mit dem 3900x ist das bei mir alles nicht so anders.
Hatte vorher nen i7-4770k mit 4,2GHZ AllCore.
Mit "getuntem PBO" ist der 3900x so 22% schneller Single Core und 26% AllCore (x3 logischeweise auch, da 4 und 12 Kerne).
Sparsam ist an dem Setup auch nicht.
Im Idle Windows gehen 40 W in den Prozessor scheint es.
Ich geben zu, ich hatte mehr Leistung und weniger Power erwartet. So nach der langen Zeit.
Ich komme mit allcore 4,2 GHz bei 1,31 V so auf 7650 mit R20, dabei zieht das Package so 175 W. (oder war das gar 4,3?? ist schon ne Weile her, weil ich den so nicht betreibe)
Ähnlich viel Watt zieht der gepushte PBO, aber da kommt so ziemlich der Wert raus, den Du nennst und auch nur wenn ich vorher alle SW unter Windows schließe.
Das Problem an dem AllCore OC ist, dass die CPU leider 250W zieht, sollte mal ein Test mit AVX starten und das naja, bekommt der Noctua D15 (mit 2 Lüftern) dann nicht mehr gekühlt.
Habs immerhin noch geschafft den Test zu stoppen
Auch der Chipsatz ist normal bei 68° etwas weniger, wenn ich die Lüfter auf der Graka anmache, ja. Das ist ne 2080 Super mit 3 Lüftern.
Dann schätz ich mal, muss ich mit der Situation leben. Bin gestern auf ne H80i V2 umgestiegen und bekomme quasi die gleichen Werte damit. Leider ist nich mehr Platz für ne größere AIO in dem Gehäuse. Aber von der Lüfterlautstärke ist es etwas angenehmer mit der AIO. Nur der kleine Chipset Fan ist ziemlich nervig und hochtönend jetzt ist die AIO tot. Die Wassertemperatur ist ohne Pause gestiegen bis die CPU 90°C hatte. Das Experiment ist erstmal verworfen. Habe den NH-D15 nochmal neu installiert und jetzt im Idle 36°C konstant ohne Sprünge. Scheinbar saß er vorher doch nicht ganz richtig. Muss mal paar Stresstests machen.
Ich habe mittlerweile durch Gehäuselüfter Optimierung “nur“ noch im Idle eine Chipsatztemperatur von 57 Grad und unter Last 65 Grad.
Nun überlege ich ob ich die Plastikabdeckung über dem Chipsatzlüfter abmontiere.
Hat diese Abdeckung außer Optik noch eine andere Funktion? Z.B. Schutz, Abschirmung oder ähnliches? (Da die Grafikkarte ja direkt drüber ist.)
Und noch eine Frage: Bis zu welcher Temperatur schaltet sich der Chipsatzlüfter beim Bios 1408 ab?
Die Abdeckung kannst du ohne Bedenken abnehmen. Ist nur für die Optik da und sorgt eher für eine höhere Chipsatz Temperatur. Der Lüfter fängt ab ca. 55 Grad an zu drehen.
Das X570-I hat zwei Lüfter. Einen für VRM und einen für den Chipsatz. Letzterer ist nur sehr gut versteckt. Du kannst versuchen ob die Lüfter von LibreHardwareMonitor erkannt werden. Dann kannst du diese darüber steuern. Ansonsten ist mir nur der Weg übers Bios Mod bekannt.
Ich frag mich immer wieder warum man diese Lüfter unbedingt regeln muss...
Mein VRM-Lüfter startet mit 1300 und dreht nach kurzer Zeit ziemlich konstant mit 1500, egal was läuft.
Mein Chipsatzlüfter startet mit 800, kommt beim Zocken auch schon mal bis 5000 (durch Abstrahlung der GPU), und ich hör ihn trotzdem nicht.
Und nein, ich bin nicht taub.
Der Fuma2 dreht nicht höher als 1000 und die Noctua A12x25 auf der VII nicht über 1500, die können nichts verdecken.
Ich frag mich immer wieder warum man diese Lüfter unbedingt regeln muss...
Mein VRM-Lüfter startet mit 1300 und dreht nach kurzer Zeit ziemlich konstant mit 1500, egal was läuft.
Mein Chipsatzlüfter startet mit 800, kommt beim Zocken auch schon mal bis 5000 (durch Abstrahlung der GPU), und ich hör ihn trotzdem nicht.
Und nein, ich bin nicht taub.
Der Fuma2 dreht nicht höher als 1000 und die Noctua A12x25 auf der VII nicht über 1500, die können nichts verdecken.
Mein Lüfter hat ein sehr hochtönendes Geräusch (unangenehm) und läuft permanent mit 5000rpm. Deshalb.
EDIT: Ich sehe gerade, dass wir ein sehr ähnliches System haben. Wie kann es sein, dass mein Lüfter soviel stärker hochtourt bei gleichem Board und CPU?
Alles eine Frage des restlichen Systems.
Ich höre den Chipsatzlüfter sogar bei einer niedrigen Stufe raus (bei 57 Grad Chipsatztemperatur). Da mein restliches System nahezu lautlos im Idle ist.
Und unter Last ist der Chipsatzlüfter bei 65 Grad Chipsatztemperatur das lauteste in meinem System. Danach höre ich nur ganz leise die Lüfter der RTX 2080 mit um die 1000 U/min.
Die restlichen Lüfter sind geregelte be quiet Lüfter (kaum hörbar).
Somit kann ich verstehen das der Chipsatzlüfter (wenn auch bei mir mittlerweile geringfügig) nervt.
Mein Lüfter hat ein sehr hochtönendes Geräusch (unangenehm) und läuft permanent mit 5000rpm. Deshalb.
EDIT: Ich sehe gerade, dass wir ein sehr ähnliches System haben. Wie kann es sein, dass mein Lüfter soviel stärker hochtourt bei gleichem Board und CPU?
Es gibt dann offensichtlich deutliche Abweichungen in der Qualität des Lüfters... Ich würde den reklamieren/tauschen anstatt an der Drehzahl rumzudoktern...
Also wenn man 5000 U/min nicht heraushört, da bin ich mal ganz klar davon ausgegangen, dass der Rest vom System für mein Empfinden laut sein muss.
Ich höre selbst 2500 U/min vom Chipsatzlüfter deutlich aus meinem System raus. Wenn die restlichen Komponenten nun lauter wären würde ich dies natürlich auch nicht heraushören.
Aber wenn du mit der Chipsatzlüfterlautstärker zufrieden bist freut mich das für dich. Hilft mir hier nur nicht weiter...
Chipsatzlüfter habe ich noch nie gehört, kann aber sein das ich im Mod Bios den vielleicht auf leise gestellt hatte. Und mein Rechner hat alle Lüfter auf aus.
Also die Plastikabdeckung über den Chipsatz abmontieren hat bei meinem System fast keine niedrigeren Temperaturen gebracht. Die Chipsatztemperatur im Idle ist quasi gleich geblieben und unter Last höchstens 1 Grad weniger.
Da mir die Lautstärke im Idle wichtiger gewesen wäre, habe ich die Plastikabdeckung nun wieder drauf gemacht.
Es gibt dann offensichtlich deutliche Abweichungen in der Qualität des Lüfters... Ich würde den reklamieren/tauschen anstatt an der Drehzahl rumzudoktern...
Meinst du die Drehzahl verändert sich durch einen neuen Lüfter? Ich hätte behauptet, dass das eher mit Temperatur bzw Bios verknüpft ist und nicht der Lüfter selbst steuert.
Mich stört nicht mal so sehr die Lautstärke sondern die Frequenz.
Hat jemand von euch es geschafft Windows 10 2004 a.k.a 20H1 (build 19041) auf euren Rechnern zu installieren?
Ich bekomme jeweils den Fehlercode 0xc1900101 - 0x20017 (Inkompatibler Treiber / Treiberproblem). Hoffe sehr, dass es nicht das Chipset oder so ist...
Habe jeweils die neusten Treiber bei allen Geräten. Falls es jemand geschafft hat, könnten wir den Geräten / Treiber Versionen nach, das Problem eingrenzen.
Build 19041 wird ab 28.05.2020 für alle erhältlich sein - man kann jedoch nun schon die Entwicklerversion als ISO bereits herunterladen (zB hier: KlickMe). Meine Gründe sind das WSL 2.0 - welches nun Docker nativ im Subsystem installieren lässt
Keine Probleme mit Win 10 20H1 (build 19041).
3700x auf Strix -E und RTX 2080 ti. Alle Treiber aktuell. Nvidia ist der Studio Treiber.
Chipsatz Treiber amd_software_2.04.04.111.
Hmm interessant! Ihr habt beide eine NV Karte - hoffe schwer, dass es nicht die Graka ist. So wie ich Creative kenne wird es wohl wieder ihre Soundkarte sein teste das ganze mal ohne Soundkarte
ich bins noch mal mit einer Frage zu dem Board. Nachdem sich mein Problem mit dem Dual Channel ja geklärt hat habe ich noch ein neues Phänomen.
Wenn ich in den letzten PCIe16_3 Slot eine Karte einstecke kommt die 2,5GBit Netzwerkkarte nicht mehr richtig hoch. Ich bekomme dann einfach keinen Link mehr und unter ifconfig wir die Schnittstelle auch nicht mehr aufgelistet. Ich konnte im Handbuch sehen das der Slot sich die Bandbreite mit den PCIe1x Slot teilt. Einen Zusammenhang mit der 2,5G NIC konnte ich aber nirgends finden.
Stecke ich Stattdessen die Karte z.B. in den zweiten PCIe x16 Slot gibt es keine Probleme und alles funktioniert wunderbar.
Kennt jemand dieses Phänoment und weiß evtl abhilfe?
teste das ganze mal ohne Soundkarte
