[Sammelthread] ASUS X570 Strix Series (X570-E Gaming, X570-E Gaming Wifi II, X570-F Gaming, X570-I Gaming)

ROG Strix X570-E Gaming
ROG Strix X570-E Gaming Wifi II
ROG Strix X570-F Gaming
ROG Strix X570-I Gaming
BIOS/UEFI Versionen
Reviews & VRM
Häufig gestellte Fragen
​

BIOS Mods

Changelog

Download

Flashing and using on your own risk!​ Added VDDP Voltage Might be helpful for CPU overclocking Added ASPM Support (Should be visible by default since v4802) PCIe Energy Saving Added Erp Ready (Strix-E only) Energy Saving Unlocked AMD PBS Hidden options unlocked Added PCH Temerature Shows the PCH Temperature in the Bios Added PCH Fan Control Gives you control over the PCH Fan Advanced (Pump) Fan Settings Min and Middle Duty Cycle can be changed to 0% Added Advanced Boot Settings Might be helpful for faster boot

Strix X570-E Gaming Download Folder​ Strix X570-E Gaming Wifi II Download Folder​ Strix X570-F Gaming Download Folder​ Strix X570-I Gaming EOL Spoiler: Old Versions BiosMod V3202I BiosMod V3001I BiosMod V2816I

ROG Strix X570-E Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich​
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Multi-GPU Support 3rd and 2nd Gen AMD Ryzen™ Processors Supports NVIDIA® 2-Way SLI® Technology Supports AMD 3-Way CrossFireX™ Technology 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Supports AMD 2-Way CrossFireX™ Technology Expansion Slots 3rd Gen AMD Ryzen™ Processors 2 x PCIe 4.0 x16 (x16 or dual x8) 2nd Gen AMD Ryzen™ Processors 2 x PCIe 3.0 x16 (x16 or dual x8) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X570 chipset 1 x PCIe 4.0 x16 (max at x4 mode) *1 2 x PCIe 4.0 x1 Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT, 1 x Gigabit LAN Controller(s) Realtek® RTL8125-CG 2.5G LAN Anti-surge LANGuard ROG GameFirst Technology WiFi 2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz Bluetooth Bluetooth® 5.0 Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - SupremeFX Shielding Technology - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - Optical S/PDIF out port(s) at back panel - Sonic Radar III - Sonic Studio III + Sonic Studio Link USB Ports 3rd Gen AMD RyzenTM Processors : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, ) 2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) AMD X570 chipset : 1 x USB 3.2 Gen 2 front panel connector port(s) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 4 x USB 2.0 port(s) (4 at mid-board) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost Gamer's Guardian: - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM - SafeSlot - ESD Guards on LAN, Audio,and USB ports ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - USB BIOS Flashback® - AI Suite 3 - Ai Charger - ASUS NODE : hardware control interface - BIOS Flashback® Button ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Gaming Aesthetics : - AURA-RGB Lighting Back I/O Ports 1 x DisplayPort 1 x HDMI 5 x USB 3.1 Gen 1 Type-A 8 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x Anti-surge 2.5G LAN (RJ45) port 1 x USB BIOS Flashback® Button(s) 1 x ASUS Wi-Fi Module 7 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x PCH_FAN 1 x AAFP connector 2 x Aura RGB Strip Header(s) 2 x Addressable Gen 2 header(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support 1 x SPI TPM header 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 2 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x W_PUMP+ connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x Node Connector(s) 1 x System panel connector 1 x T_Sensor Connector 1 x M.2 Fan Header 1 x USB 3.2 Gen 2 (up to 10Gbps) connector 1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports Accessories User's manual 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x Supporting DVD 1 x Strix door hanger 1 x ROG Strix stickers 1 x Cable ties pack(s) 1 x Wi-Fi Antenna(s) 1 x Extension Cable for RGB strips (80 cm) 1 x Extension cable for Addressable LED 1 x Thermistor cable(s) 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Spoiler: Weitere Bilder Spoiler: UEFI Bilder Bios Version 0807 AiTweaker Advanced Monitor Boot Tool Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000 Chipsatz Modding Alternativer Chipsatz Kühler von KCX
ROG Strix X570-E Gaming WIFI II Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
Spoiler: Spezifikationen CPU AMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors Chipset X570 Memory AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors 4 x DIMM, Max. 128GB, DDR4 4600(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 5000 and 4000 G-Series Processors 4 x DIMM, Max. 128GB, DDR4 5100(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 2000 Series Desktop Processors 4 x DIMM, max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 2000 and 3000 G-Series Desktop Processors 4 x DIMM, max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory Dual Channel Memory Architecture ECC Memory (ECC mode) support varies by CPU Graphic 1 x HDMI 2.0 1 x DisplayPort - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Expansion Slots AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors 2 x PCIe 4.0 x16 (x16 or dual x8)* AMD Ryzen™ 5000 G Series/4000 G-Series/ 2000 Series Processor 2 x PCIe 3.0 x16 (x16 or dual x8)* AMD Ryzen™ 2000 G-Series/ 3000 G-Series Processor 1 x PCIe 3.0 x16 (x8 mode)* AMD X570 Chipset 1 x PCIe 4.0 x16 slot (supports x4 mode) 2 x PCIe 4.0 x1 *PCIeX16_3 slot shares bandwidth with PCIeX1_2. Storage Supports 2 x M.2 slots and 8 x SATA 6Gb/s ports AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors: M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) AMD Ryzen™ 5000 G-Series/4000 G-Series/ 3000 G-Series/ 2000 G-Series/2000 Series Processor M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes) AMD X570 Chipset M.2_2 slot (Key M), type2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) 8 x SATA 6Gb/s ports LAN 1 x Realtek 2.5Gb Ethernet 1 x Intel® I211-AT 1Gb Ethernet Anti-surge LANGuard ROG GameFirst Technology 1 x Intel® 1Gb Ethernet WiFi Wi-Fi 6E 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) Supports 2.4/5/6GHz frequency band* Bluetooth Bluetooth® v5.2 Audio Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC* - Impedance sense for front and rear headphone outputs - Internal audio Amplifier to enhance the highest quality sound for headphone and speakers - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in) - Supports up to 32-Bit/192 kHz playback* Audio Features - SupremeFX Shielding Technology - Gold-plated audio jacks - Rear optical S/PDIF out port - Premium audio capacitors - Audio cover USB Ports AMD RyzenTM 5000, 5000 G-Series, 4000 G-Series, and 3000 Series Desktop Processors - 4 x USB 3.2 Gen2 ports (4 ports at back panel, Type-A) AMD RyzenTM 3000 G-Series, 2000, and 2000 G-Series Desktop Processors - 4 x USB 3.2 Gen 1 ports (4 ports at back panel, Type-A) AMD X570 chipset - 1 x USB 3.2 Gen2 front panel connector - 4 x USB3.2 Gen2 (at back panel, 3x Type-A, 1x Type-C) - 2 x USB3.2 Gen1 ports (at front panel) - 4 x USB 2.0 ports (at front panel) Special Features Extreme Engine Digi+ - 5K Black Metallic Capacitors ASUS Q-Design - M.2 Q-Latch - Q-Code - Q-DIMM - Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green]) - Q-Slot ASUS Thermal Solution - M.2 heatsink ASUS EZ DIY - BIOS FlashBack™ button - BIOS FlashBack™ LED - ProCool II - Pre-mounted I/O shield - SafeSlot AURA Sync - AURA RGB headers - Addressable Gen 2 headers Back I/O Ports 8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®) 1 x DisplayPort 1 x HDMI® port 1 x Wi-Fi Module 1 x Intel® I211-AT 1Gb Ethernet port 1 x Realtek 2.5Gb Ethernet port 5 x Gold-plated audio jacks 1 x Optical S/PDIF out port 1 x BIOS FlashBack™ button Internal I/O Ports Fan and Cooling related 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 1 x 4-pin AIO Pump header 2 x 4-pin Chassis Fan headers 1 x 4-pin M.2 Fan header 1 x W_PUMP+ header Power related 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector 1 x 4-pin +12V Power connector Storage related 2 x M.2 slots (Key M) 8 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 2 connector (supports USB Type-C®) 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports Miscellaneous 2 x Addressable Gen 2 headers 2 x AURA RGB headers 1 x Clear CMOS header 1 x Front Panel Audio header (AAFP) 1 x SPI TPM header (14-1pin) 1 x Speaker header 1 x 10-1 pin System Panel header 1 x Thermal Sensor header Accessories Cables 4 x SATA 6Gb/s cables 1 x Thermistor cable pack Miscellaneous 1 x ASUS Wi-Fi moving antennas 1 x Cable ties pack 1 x M.2 Rubber Package 1 x M.2 Q-Latch package 1 x ROG key chain 1 x ROG Strix stickers 1 x ROG Strix thank you card Installation Media 1 x Support DVD Documentation 1 x User manual BIOS 256 Mb Flash ROM, UEFI AMI BIOS Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Full Specs: ROG STRIX X570-E GAMING WIFI II ASUS ROG STRIX Z590-A GAMING WIFI II Intel LGA 1200 ATX motherboard, PCIe 4.0, 14+2 power stages, WiFi 6, Intel® 2.5 Gb Ethernet, three M.2 slots, USB 3.2 Gen 2x2 USB Type-C®, SATA and Aura Sync rog.asus.com Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000
ROG Strix X570-F Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich​
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Multi-GPU Support 3rd and 2nd Gen AMD Ryzen™ Processors Supports NVIDIA® 2-Way SLI® Technology Supports AMD 3-Way CrossFireX™ Technology 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Supports AMD 2-Way CrossFireX™ Technology Expansion Slots 3rd Gen AMD Ryzen™ Processors 2 x PCIe 4.0 x16 (x16 or dual x8) 2nd Gen AMD Ryzen™ Processors 2 x PCIe 3.0 x16 (x16 or dual x8) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X570 chipset 1 x PCIe 4.0 x16 (max at x4 mode) *1 2 x PCIe 4.0 x1 Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT, 1 x Gigabit LAN Controller(s) Anti-surge LANGuard ROG GameFirst Technology Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - SupremeFX Shielding Technology - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - Optical S/PDIF out port(s) at back panel - Sonic Radar III - Sonic Studio III + Sonic Studio Link USB Ports 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) (4 at back panel, ) AMD X570 chipset : 1 x USB 3.2 Gen 2 front panel connector port(s) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 4 x USB 2.0 port(s) (4 at mid-board) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost Gamer's Guardian: - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM - SafeSlot - ESD Guards on LAN, Audio,and USB ports ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - USB BIOS Flashback® - AI Suite 3 - Ai Charger - ASUS NODE : hardware control interface - BIOS Flashback® Button ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Gaming Aesthetics : - AURA-RGB Lighting Back I/O Ports 1 x DisplayPort 1 x HDMI 5 x USB 3.1 Gen 1 Type-A 8 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x USB BIOS Flashback® Button(s) 4 x USB 3.2 Gen 1 (up to 5Gbps) ports 3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x PCH_FAN 1 x AAFP connector 2 x Aura RGB Strip Header(s) 2 x Addressable Gen 2 header(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support 1 x SPI TPM header 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 2 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x W_PUMP+ connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x Node Connector(s) 1 x System panel connector 1 x T_Sensor Connector 1 x M.2 Fan Header 1 x USB 3.2 Gen 2 (up to 10Gbps) connector 1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports Accessories User's manual 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x Supporting DVD 1 x Strix door hanger 1 x ROG Strix stickers 1 x Cable ties pack(s) 1 x Extension Cable for RGB strips (80 cm) 1 x Extension cable for Addressable LED 1 x Thermistor cable(s) 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000 Chipsatz Modding Wasserkühler von Neo111430
ROG Strix X570-I Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 2 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 2 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Support DisplayPort 1.4 with max. resolution 8 K 7680 × 4320 @60 Hz Expansion Slots 3rd Gen AMD Ryzen™ Processors 1 x PCIe 4.0 x16 (x16 mode) 2nd Gen AMD Ryzen™ Processors 1 x PCIe 3.0 x16 (x16 mode) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support 4 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT Anti-surge LANGuard ROG GameFirst Technology WiFi Supports channel bandwidth: HT20/HT40/HT80/HT160 Intel® Wi-Fi 6 AX200 2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz Up to 2.4Gbps transfer speed Bluetooth Bluetooth® 5.0 Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - DTS® Sound Unbound - LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path. - Sonic Radar III - Sonic Studio III + Sonic Studio Virtual Mixer USB Ports 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) (4 at back panel, blue) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 2 x USB 2.0 port(s) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - AI Suite 3 - Ai Charger ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Shield - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Back I/O Ports 1 x DisplayPort 1 x HDMI 1 x ASUS Wi-Fi Module 3 x LED-illuminated audio jacks 4 x USB 3.2 Gen 1 (blue) 3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x HS_FAN 1 x PCH_FAN 1 x AAFP connector 1 x Aura RGB Strip Header(s) 1 x Addressable Gen 2 header(s) 1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s) 1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s) 2 x M.2 Socket 3 with M Key design, type 2242/2260/2280 storage devices support (Supports both SATA & PCIE SSD) 4 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x System panel connector 1 x T_Sensor Connector 1 x Speaker connector Accessories User's manual I/O Shield 4 x SATA 6Gb/s cable(s) 2 x M.2 Screw Package 1 x Supporting DVD 1 x ROG Strix stickers 1 x M.2 bracket 1 x Cable ties pack(s) 1 x Wi-Fi Antenna(s) 1 x Extension cable for Addressable LED 1 x AAFP Extension Cable 1 x Panel cable 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor Mini ITX Form Factor 6.7 inch x 6.7 inch ( 17 cm x 17 cm ) Note *1 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. *2 Use a chassis with HD audio module in the front panel to support an 8-channel audio output. Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000

---

Häufig gestellte Fragen​

---

• Sound setzt aus oder knistert
  Immer wieder USB Disconnects
  Meistens tritt dieses Problem auf, wenn man einen hohen RAM Takt verwendet. In diesem Fall kann man versuchen die SOC Spannung auf 1.125V zu erhöhen. Sollte das nicht ausreichen, zusätzlich noch die VDDG CCD Spannung auf 1.00V (oder niedriger), sowie VDDG IOD Spannung auf 0.925V stellen.


• USB Disconnects
  Mit bestimmten UEFI/Agesa Versionen (v2 1.1.0.0/ 1.1.8.0) können sporadische USB Disconnects auftreten. Um dies zu umgehen bitte folgende Einstellung im Bios deaktivieren:
  UEFI -> Advanced -> AMD CBS -> Global C-States deaktivieren
  Der Verbrauch steigt dadurch um ca. 5Watt an aber ansonsten hat man keine weiteren Nachteile


• USB Flashback funktioniert nicht
  Bitte folgende Punkte ausprobieren:
  - Datei richtig umbenannt? Vorzugsweise mit dem im BIOS Download enthaltenen Renamer
  - Vor dem Flashen das BIOS auf Werkseinstellungen zurück setzen!
  - Einen anderen USB Stick ausprobieren. Vorzugsweise ein USB 2.0 Stick


• BIOS/UEFI Downgrade
  Ein UEFI Downgrade ist ohne Probleme mit USB Flashback möglich, soweit vorhanden.


• Ist der Chipsatz Lüfter regelbar?
  Nein, dieser wird automatisch, je nach vorhandener Temperatur, geregelt. Bis zu einer Temperatur von 55 Grad ist der Lüfter deaktiviert. Bei höheren Temperaturen wird er stufenweise schneller bis er letztendlich bei 93 Grad seine Höchstgeschwindigkeit erreicht. Über selbst erstellte Bios Mods kann man jedoch den Lüfter auch nach seinen Wünschen einstellen.


• Chipsatz Temperatur zu hoch?
  Wem das Optische nicht so wichtig ist, kann die Lüfterabdeckung vom Chipsatz beim X570-E oder x570-F entfernen. Dadurch staut sich die warme Luft nicht an, sondern kann direkt entweichen.
  Des weiteren kann man im Bios unter "Onboard Devices Configuration" die vorhandenen Steckplätze (PCIe X16, X1, M.2, SB Link) manuell auf PCIe 3.0 umstellen, sofern man keine PCIe 4.0 Karte verwendet. Bei Auto Einstellung wird automatisch PCIe 4.0 angelegt, was zu einer höheren Last führt.


• Kann ich ein altes Bios Profil mit einer neuen Bios Version nutzen?
  Nein, es ist zu empfehlen kein altes Profil mit einer neuen oder älteren Bios Version zu nutzen. Dies endet meist mit einem Blackscreen. Nach jedem Bios Flash bitte die Einstellungen neu vornehmen. Selbst wenn sich ein Profil laden lässt, kann es trotzdem zu Instabilität führen.


• Rechner bootet nicht, wenn eine Soundkarte verbaut ist
  Dieses Problem kann mit dem Bios 1404 oder höher (Agesa 1004b) auftreten. In dem Fall bitte in dem AMD CBS Menü die Option "PCIe Ten Bit Tag Support" auf Disabled stellen. Sollte das nicht ausreichen, dann zusätzlich noch unter dem Menü Advanced -> Onboard Devices Configuration -> die Option PCIEXxxx (den Slot auswählen, in der die Soundkarte steckt) von Auto auf Gen3 ändern.








[LukeNukem]

Habs mir mal geflasht, bisher keine Probleme. Bootzeit gefühlt nochmal etwas schneller als mit 2203.



[Rudi_Taube]

Das 2204-Mod ebenfalls geflasht, läuft alles bestens. CB 20 bringt bei der gewählten Einstellung/3900X 7142 Punkte.

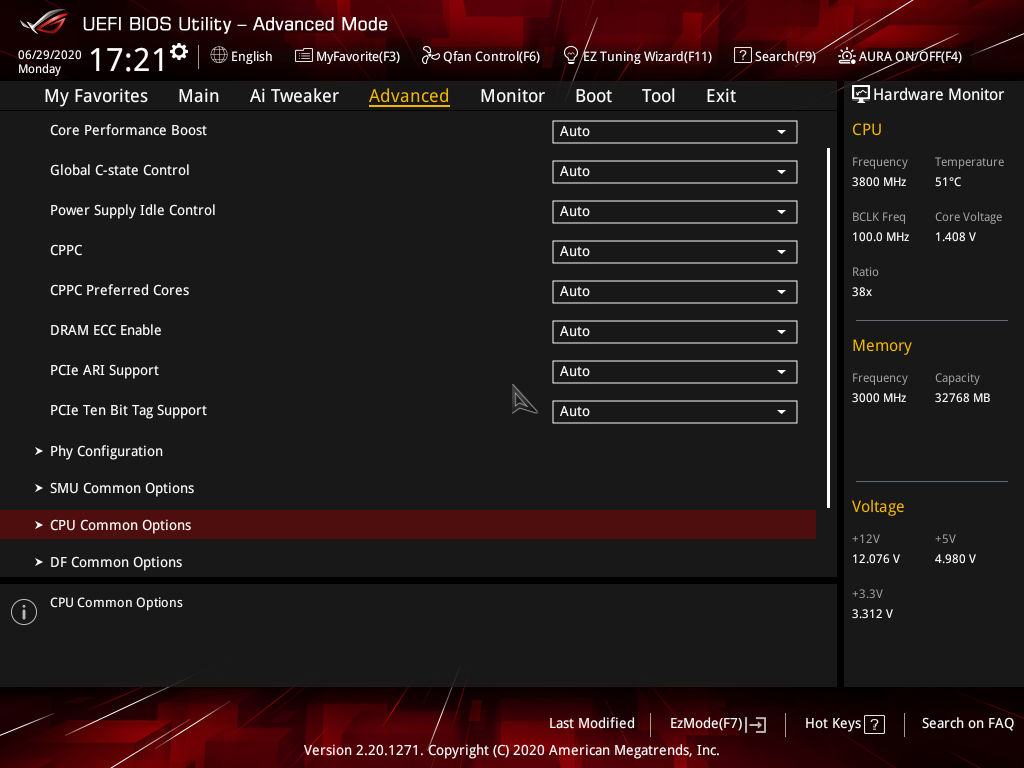

Der CBS-Screen sieht bei mir anders aus (1 Zeile mehr):



[Reous]

Passt. Wie gesagt ist es ungetestet. Habe alles nur auf die Schnelle erstellt.



[Haldi]

Während dem Zocken Bissel wärmer.

die gelb markierten Sensoren rechts , die "fehlerhaft sind"

Sind bei mir Normal so auch Gelb...



[Firewolf]

Ist bereits fertig. Müsste nur noch jemand testen. Freiwillige?

Spoiler

Strix X570-E Gaming 2204X

MediaFire is a simple to use free service that lets you put all your photos, documents, music, and video in a single place so you can access them anywhere and share them everywhere.

www.mediafire.com

Edit: Fast wie vermutet

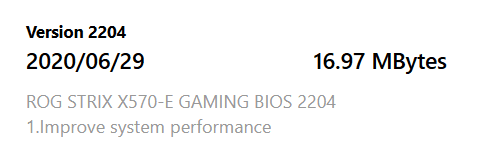

Anhang anzeigen 516741

Ja hattest du ja bereits prophezeit 😅👌



[xdudex]

@Reous
Ist diese Funktion dass der DP Port direkt funktioniert in deiner Mod auch aktiviert? Keine Lust erst wieder das blöde HDMI Kabel zu ziehen...
VG



[Reous]

@xdudex
Hilf mir kurz auf die Sprünge. Um welche Funktion handelt es sich hier nochmal?



[PCTOM]

Okeey meine CPU ist wohl etwas anders gepoolt. Mit 2204 100 Punkte weniger im CB 20 reproduzierbar, selben Settings wie bei 2203. Egal stabil ist es und bleibt erst einmal drauf.
Bin jetzt sogar unter den Leistungswerten von 1408. Weis Jemand zufällig was genau verändert wurde zu 2203? Evtl könnte ich dann meine Settings anpassen.

Ich mein jetzt herausgefunden zu haben was bei 2204 anders ist. Die Spannung sind höher, werden aggressiver nach oben angepasst. Ich arbeite normallerweise mit negativen Offset -0.025 und setz auch die SOC auf 1.050 fést. Das kommt beim 2204 überhaubt nicht gut an. Lässt man den Spannungen freien Lauf bekomm ich gleich 150-200 Punkte mehr im CB20. Das würde aber auch bedeuten das 2203 effizienter läuft, da bekomm ich mit niedrigeren Spannungen bessere Leistungswerte.
Wie auch immer ist ja nur CB.

Kann aber auch an meinem 3900X liegen.



[Justdigit]

Hallo,
Erstmal Entschuldigung für mein Deutsch aber ich versuche es. Komme aus die Niederlande.

Vielen Dank für die modifizierte Bios.

Ich habe bemerkt das die clockspeeds nimmer auf 100 steht.(99.8 manchmal) Ich habe irgendwo gelesen das man. BLCK frequency spread aus schalten müsste aber wir haben die Option in BIOS nicht. Crosshair zu. Beispiel hat es.

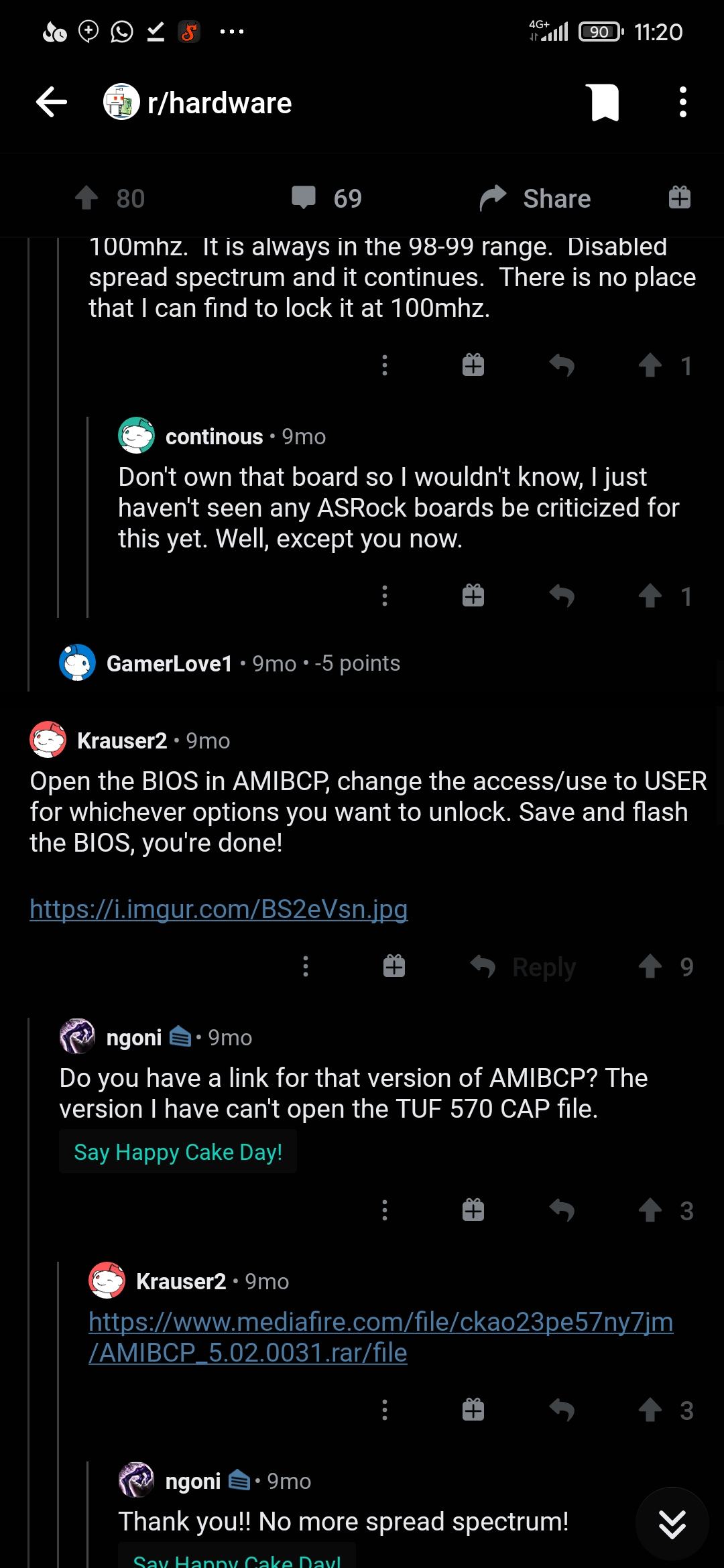

Ich habe auf Reddit gelesen das die Option an zu schalten ist mit AMIBCP (Sehe Screenshot)


Ich bin ein bisschen häufig das ein zu stellen. Und ich denke wann es möglich war warum hätte hardwareluxx die Option nicht eingeschaltet??

Jemand Erfahrung damit?



[Reous]

@Justdigit
Please remove this imgur picture. This has nothing to do with this topic.



[Justdigit]

@Justdigit
Please remove this imgur picture. This has nothing to do with this topic.

Sorry, Already did I saw it also thanks. Copied the wrong url



[Reous]

The setting you search for is called "SB Clock Spread Spectrum". If you disable this option your BCLK clock will be around 99.98MHz instead of 99.80MHz.
Which board do you use? If it is a X570 Strix board you can use my modded bios versions. I have renamed it to "BCLK Spread Spreactrum".



[Justdigit]

The setting you search for is called "SB Clock Spread Spectrum". If you disable this option your BCLK clock will be around 99.98MHz instead of 99.80MHz.
Which board do you use? If it is a X570 Strix board you can use my modded bios versions. I have renamed it to "BCLK Spread Spreactrum".

I use the X570 Gaming-E strix board with your (thanks by the way) 2203X bios but I couldn't find it??



[Reous]

Oh thats interessting. Maybe Asus have blocked this option again. It was available in previous Bios versions.
Or please try to change the "Ai Overclock Tuner" to "Manual". Is it visible now??

Can someone other please confirm that it is blocked again?



[Straeter]

Hallo
Ich hab das Problem bei den Bios 2204 das mein 3900X aufeinmal 6 Cores und 12 Threads anzeigt, bei den Bios 1409 hab ich das Problem nicht gehabt. Und bei Cinebench 3500 ausgibt. Gibs da eine Einstellung im Bios?
MFG Straeter



[Justdigit]

Oh thats interessting. Maybe Asus have blocked this option again. It was available in previous Bios versions.
Or please try to change the "Ai Overclock Tuner" to "Manual". Is it visible now??

Can someone other please confirm that it is blocked again?

I will try in the evening not at home at the moment.
Switched from B450 Gigabyte to Asus. Gigabyte bios is one mess.... Asus is more structured...
I will report back.



[Ule]

Hallo Reus,

habe es endlich gebacken bekommen Bios Flashback durchzuführen. Habe 3 USB Stick's probiert, LED hat immer wieder Dauerlicht geschaltet. Da unser Robostaubsauger ein FW-Update benötigte und meine USB Sticks sich als incompatibel erwiesen, habe ich einen günstigen Stick besorgt (Kingston Data Traveller SE9), der auf der Kompatibilitätsliste von Vorwerk aufgeführt wurde. Somit konnte ich jetzt dein Mod Bios flashen.

Gruß Uli



[HighGrow22]

Hallo
Ich hab das Problem bei den Bios 2204 das mein 3900X aufeinmal 6 Cores und 12 Threads anzeigt, bei den Bios 1409 hab ich das Problem nicht gehabt. Und bei Cinebench 3500 ausgibt. Gibs da eine Einstellung im Bios?
MFG Straeter

Dann schau mal ob du Kerne abgeschaltet hast oder ein CCD/CCX



[KCX]

Komisch, bei mir schaltet sich nichts frei, bekomme nur ne 14 Tage Testversion.

Ich hatte das gleiche Problem zu Beginn, dass ich die Lizenz noch hätte erwerben müssen gemäss UWP App. Bin dann nach dieser Anleitung vorgegangen. Danach wurde die Lizenz sauber erkannt und ich kann nun DTS Headphone:X aktivieren. Vllt. klappts auch bei dir.
Danke übrigens für den Tipp - klingt echt gut das ganze wenn man es aktiviert. Kannte ich bislang noch nicht!

Beitrag automatisch zusammengeführt: 01.07.2020

Ist bereits fertig. Müsste nur noch jemand testen. Freiwillige?

Strix X570-E Gaming 2204X

MediaFire is a simple to use free service that lets you put all your photos, documents, music, and video in a single place so you can access them anywhere and share them everywhere.

www.mediafire.com

Danke dir! Werde es so schnell wie möglich probieren 😁 bin noch mit 1405X unterwegs...



[LukeNukem]

Oh thats interessting. Maybe Asus have blocked this option again. It was available in previous Bios versions.
Or please try to change the "Ai Overclock Tuner" to "Manual". Is it visible now??

Can someone other please confirm that it is blocked again?

BCLK Spread Spectrum is available on my x570-E with your modded 2204x and 2203x



[Justdigit]

BCLK Spread Spectrum is available on my x570-E with your modded 2204x and 2203x

Where is it hidden?? I thought looked everywhere but apparently not. Thanks



[Reous]

@Justdigit
Are you using a Ryzen 3000 CPU? Bios is only modded for Ryzen 3000 not for Ryzen 2000



[Justdigit]

@Justdigit
Are you using a Ryzen 3000 CPU? Bios is only modded for Ryzen 3000 not for Ryzen 2000

Sorry for all the confusion but I have found the option.
I had to set to manual overclock.... I overclocked my ram from D.O.C.P. So I overlooked that part.



[Maghook]

@Reous
Ich habe das Strix X570-F Gaming mit deinem BiosMod V2203M. Läuft Vielen Dank dafür!

Im Vergleich zum V1405M2 sind mir nur u.a. 2 kleinere Dinge aufgefallen:
1. Ich habe nicht mehr die Möglichkeit den PCH-Sensor für die Lüfter (M2-Lüfter) auszuwählen. Das ging mit dem 1405M2. Schade.
2. Bzgl. ASPM gab es auch eine Änderung. Im 1405M2 konnte man z.B. noch "Auto" auswählen, jetzt nur Enable, Disable und Force L0s. Wahrscheinlich war Auto=Disable, wie die das so häufig als Alias nutzen und nicht als wirkliche Automatik.

Naja - ich habe reproduzierbar festgestellt, dass meine Soundblaster AE7 mit ASPM Enabled (d.h. aktivierte L1-states) Probleme bekommt. Dann geht channel swapping nach kurzer Zeit los (auch mit dem Betatreiber von März 2020). Ich dachte ursprünglich, das hängt ggf. mit aktivierten C6-, C1-states und/oder APBDIS (="APB Disable" aka AMD C`n`Q auf "Auto") zusammen.Force L0s als manuelle Einstellung kann sie aber noch ab (->kürzere, moderatere Schlafphasen für die PCIEs, weniger Einsparung)
Jedenfalls produzieren "10-Bit Tag Support" und der "Data Link Exchange" (beides PCIE 4.0 features) keine Probleme bei mir. Wurden ja bereits als eine Ursache für channel swapping von creative ausgemacht/müssten deaktiviert werden.
Habe festgestellt, dass mein Sys sogar subjektiv irgendwie geschmeidiger läuft mit 10-Bit Tag Support=Enabled, obwohl ich alles z.Zt. auf PCIE Gen3 betreibe. Kann pure Einbildung sein, da ich kein PCIE 4 device habe für 10-Bit Tag, höchstens vielleicht der SB-Link zw. CPU und SOC.

Laut reddit Eintrag von ASUSTechMKTJJ waren alle 2103er Bios für ROG Boards noch als beta klassifiziert.
Ferner sollen anscheinend am 04.07. nochmal ein ganzer Schwung von ~20 finalen BIOS für die ROG Boards kommen. ASUS war ja anscheinend auch noch nicht auf dem allerneuesten AGESA-Stand (wie z.B. die von GigaByte=1.0.0.2 statt 1.0.0.1=ASUS), wenn ich das richtig gesehen habe:
"You may want to wait as we have a larger set of updates including the -E coming on the 4th. 24XX series ( ROG STRIX ) and 21XX series ( ROG ) 2203 is the current qualified non BETA release for the ROG STRIX X570-E Gaming"

PS:
Hier noch etwas für die don't do this shit-Liste (zumindest für Besitzer einer Nvidia-Karte) außer man möchte mal schön ins Schwitzen kommen, aus eigener leidvoller Erfahrung
Advanced\AMD PBS\ PM L1 SS => "L1.1_L1.2"



[Reous]

Hallo @Maghook
Danke für deine Rückmeldung. Zu deinen Feststellungen:
1. Hatte ich diesmal weg gelassen, da ich dazu in der Vergangenheit keine Rückmeldung bekommen habe. Kannst du denn bestätigen, dass es funktioniert hat?
2. Gut beobachtet . Auto = Enabled. Hatte das umbenannt, da Auto bisher die einzige Option war, welche auch funktioniert hat. Leider kann ASPM auch die Probleme verursachen, welche du eben genannt hast. Asus hat bereits angefangen eine "richtige" ASPM Funktion einzubauen, bei meinem Test mit dem 2203X hat diese aber noch nicht funktioniert.

Den reddit Eintrag hat vorhin auch schon jemand im Bios Thread gepostet. In der Tat sehr verwirrend. Vielleicht klärt sich das noch. Am 04.07 werden keine neue Versionen kommen. Das ist ein Samstag und da arbeitet keiner. Er hatte ja auch nur "4th" geschrieben. Könnte sich also auch um den 4ten August handeln.



[Maghook]

@Reous
ad 1) Tatsächlich habe ich dies damals beim 1405M (mit dem bin ich beim X570 direkt eingestiegen) nicht genau beobachtet/verifiziert. Ich hatte aber schon den Eindruck, dass der untere (14er Silent Wings 3) M.2 Lüfter im Schnitt etwas höher drehte (BIOS Monitoring) als der unmittelbar da drüber montierte baugleiche 2. Chassis Lüfter, welcher wahlweise mal an der CPU (okay..zw. 300-600) oder an den VRMs(bald stehen geblieben so langsam lief der) hing.
Ich kann diesem kleinen Winzlingpropeller auf dem SOC so absolut gar nichts abgewinnen - Plasteabdeckung schon entfernt und mit zusätzl. Kühlkörpern die Platte bestückt. Der wird absehbar Ärger produzieren (scheint ja jetzt schon mit aktuellem Bios höher zu drehen), mag aber nicht auf AIO gehen.

ad 2) Als übergelaufender aus dem blauen Lager nach langen Jahren - da hatte ich damit keine Probleme mit meiner alten X-FI Titanium PCIE - ging ich halbwegs davon aus, dass das hier bei den roten auch so sein könnte. Irrglaube. Ja, ist mir bekannt, dass ASPM nicht allen Komponenten schmeckt. Wurde mir wieder mal hier eindrucksvoll bewiesen.

Wobei nach meinem gefährlichen Halbwissen (die Tage mal im Web ein wenig gesucht), kann man auch ASPM global im BIOS aktivieren (L1) und wenn z.B. ein namhafter *Hust, Hust* Hersteller von Soundkarten aufgrund von ASIO & Co. dabei direkt Schnappatmung bekommen, weil sie nicht mal den MSI-X Mode für ihre Karten sauber im Treiber implementieren können, dann könnten die ihrerseits wenigstens zumindest dem BIOS via ihrem Treiber mitteilen, dass kein ASPM für diesen Slot zur Anwendung kommen soll. Aber was soll man schon von so einem namhaften Hersteller erwarten, der alle 2 Jahre höchstens mal 1 Treiber mal rausbringt. Weiß im nachinein nicht, warum ich da überhaupt wieder zugegriffen hab.

Ja, der Samstag als Liefertag verwunderte mich auch. Vielleicht haben die so einen auto-deployment job für die Verteilung über ihre DL-Server eingerichtet?
Nein. Lassen wir uns überraschen, ob die Tage überhaupt so zeitnah da noch etwas kommt. Für das -F könnte zumindest auch das 2204 nachgezogen werden. Wobei hier anscheinend ASUS mit den Spannungen schon wieder leicht hochgeht. Kann man das nicht einfach mal so belassen? Immer dieses nachjustieren...

Mich würde aus Neugier der Grund interessieren, warum ASUS "nur" auf die 1.0.0.1 statt der 1.0.0.2 gegangen ist? Ist der letzte change so irrelevant oder die 1.0.0.2 nicht ganz so stabil oder ist ASUS schlicht etwas zu früh mit ihrer neuen AGESA BIOS-Serie gestartet?

Beitrag automatisch zusammengeführt: 01.07.2020

Hat eigentlich jemand mal mit den Optionen für:

1. X2ACPI=Enabled oder
2. Streaming Stores=Enabled statt Auto

etwas gespielt und geprüft, ob das ggf. noch etwas bringt?
Die Streaming Stores wurden mal von einem Nutzer auf oc.net bzgl. der prä-X570 Bretter erwähnt im Sinne von "für einen besseren RAM-Durchsatz o.s.ä."?

X2ACPI ist zwar originär für das VM-Umfeld gedacht, aber laut Empfehlungen von AMD dem legacy ACPI bzgl. IRQ-Behandlung auf jeden Fall überlegen.
"Sollte dann aktiviert werden, wenn durch das OS unterstützt." Yo, erst ab Win Server 2019 offiziell. Aber keine Info zu Win 10 (2004 anyone?)
Wenn aktiviert, merke ich keinen Unterschied, außer dass der Prozessor mit seinen Cores aus dem Gerätemanager plötzlich verschwunden ist.

Hatte jetzt die Tage versucht herauszufinden, welche Energieeffizienzsparoptionen im Bios sich stärker nachteilig auf die gemessene Latenz auswirken. Der 3700X wurde auf Effizienzpfad getrimmt mittels 1405M, PBO i.V.m. UV und dabei geschaut, ab wann sich das zwangsläufig zunehmend einstellende Clock Stretching hier sich auch wiederum zu stark negativ auf die Latenz (>= 3 ns) auswirkt. Ist halt alles irgendwie ein Kompromiss den man dann eingeht, wenn man die Effizienz der reinen verschwenderischen raw-Power für die letzten ~20% Mehrleistung vorzieht (nur damit man[AMD] marketingtechnisch an den blauen bequem vorbeizieht).



[HighGrow22]

Oh man, ich finde es so geil

Die ganze Zeit konnte ich IF1900 vergessen , war einfach nicht zu machen.
Anfangs bootete das Board nicht mal sobald ich DOCP aktiviert habe , hier kam der bekannte 0d Fehler. Dann fand ich raus,
dass wenn ich es Step by Step mache doch geht , also erst Bios Reset , auf Stock booten , alles auf Auto lassen.
Kiste durchbooten und kurz nutzen . Wenn ich dann DOCP aktiviere geht es mit allen Einstellungen auf Auto.
Dann wieder durchbooten, mit der Kiste benchen oder daddeln .....
Dann SOC Spannung auf 1,125v fixen ..... Booten , Daddeln/benchen....
Und erst dann kann ich den IF auch auf 1900 MHz anheben ,
Das zeitgleiche Anheben von SOC Spannung und IF in einem Vorgang ist nicht möglich ,
Genau wie DOCP aktivieren ohne vorher die Riegel auf 3200 MHz betrieben zu haben

Wird man daraus schlau ?



[Reous]

@Maghook
Das aktuelle ASPM ist im Prinzip noch kein richtiges, sondern eher ein Überbleibsel aus alten Bios Versionen. Asus ist aber wohl gerade dabei eine richtige Funktion zu integrieren. Entsprechende Option ist im Bios vorhanden aber wie gesagt hat sie bei meinem letzten Test (noch) nicht funktioniert. Bei den B550 Boards funktioniert das ganze schon.
Das aktuelle Agesa wird natürlich auch noch kommen. Wenn die Info des Asus Mitarbeiters stimmt, dann müsste ja eine 24xx Version in Arbeit sein. Diese enthält dann die aktuelle Agesa Version v2 1002.



[KCX]

flashe gerade das 2204X.. kommt erstmal ne Meldung updating your led firmware 🤩🥳 kurz ein Schock bekommen 😅 danach kam nochmal ne Meldung updating your bios. Aber alles gut! Boot in 9,2 Sek - noch nie gesehen. Settings für PCH Fan sind da, DOCP lädt, BLCK kann deaktiviert werden bzw. läuft auf 100. 4,4ghz boost direkt gesehen. Also schonmal nice!

Beitrag automatisch zusammengeführt: 02.07.2020

@Reous Danke dir nochmal! Brauchst du noch Bilder vom Bios? Einfach kurz Bescheid geben!

Beitrag automatisch zusammengeführt: 02.07.2020

Die AI Siute 3 ist spätestens jetzt fürs OC nicht mehr zu gebrauchen...
1. nur noch 4325mhz allcore (vorher 4,4),
2. Boot dauert fast 30 Sek.,
3. man kommt nicht mehr ins Bios
Auf keinen Fall den Dual Intelligent Processor 5 aus der AI Siute mit 2204 nutzen!



[KCX]

PBO hat bei mir immer noch einen negativen Einfluss auf den Boost
Was sind eure PBO Settings?

DOCP on, BLCK off, Rest Stock - alles bestens:

Beitrag automatisch zusammengeführt: 02.07.2020

RAM OC läuft

Beitrag automatisch zusammengeführt: 02.07.2020

Allerdings hat der PC im ausgeschalteten Modus einen Verbrauch von 25 Watt. Das scheint mir doch massiv zu viel.

btw. hab bei mir auch mal gemessen. PC im Standby 2,5W - hast du das Komma nicht gesehen 😅😉
