[Sammelthread] ASUS X570 Strix Series (X570-E Gaming, X570-E Gaming Wifi II, X570-F Gaming, X570-I Gaming)



ROG Strix X570-E Gaming
ROG Strix X570-E Gaming Wifi II
ROG Strix X570-F Gaming
ROG Strix X570-I Gaming
BIOS/UEFI Versionen
Reviews & VRM
Häufig gestellte Fragen

BIOS Mods
ChangelogDownload
Flashing and using on your own risk!
  • Added VDDP Voltage
    Might be helpful for CPU overclocking
  • Added ASPM Support (Should be visible by default since v4802)
    PCIe Energy Saving
  • Added Erp Ready (Strix-E only)
    Energy Saving
  • Unlocked AMD PBS
    Hidden options unlocked
  • Added PCH Temerature
    Shows the PCH Temperature in the Bios
  • Added PCH Fan Control
    Gives you control over the PCH Fan
  • Advanced (Pump) Fan Settings
    Min and Middle Duty Cycle can be changed to 0%
  • Added Advanced Boot Settings
    Might be helpful for faster boot
Strix X570-E Gaming
Download Folder

Strix X570-E Gaming Wifi II
Download Folder

Strix X570-F Gaming
Download Folder

Strix X570-I Gaming
EOL


CPUAMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
ChipsetX570
Memory3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
GraphicIntegrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Multi-GPU Support3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
Expansion Slots3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
Storage3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LANIntel® I211-AT, 1 x Gigabit LAN Controller(s)
Realtek® RTL8125-CG 2.5G LAN
Anti-surge LANGuard
ROG GameFirst Technology
WiFi2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
BluetoothBluetooth® 5.0
AudioSupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB Ports3rd Gen AMD RyzenTM Processors :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, )
2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s)
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
Gamer's Guardian:
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS NODE : hardware control interface
- BIOS Flashback® Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- AURA-RGB Lighting
Back I/O Ports1 x DisplayPort
1 x HDMI
5 x USB 3.1 Gen 1 Type-A
8 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Anti-surge 2.5G LAN (RJ45) port
1 x USB BIOS Flashback® Button(s)
1 x ASUS Wi-Fi Module
7 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports1 x PCH_FAN
1 x AAFP connector
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x System panel connector
1 x T_Sensor Connector
1 x M.2 Fan Header
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
AccessoriesUser's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x ROG Strix stickers
1 x Cable ties pack(s)
1 x Wi-Fi Antenna(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
1 x ROG Thank you card
BIOS256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form FactorATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.

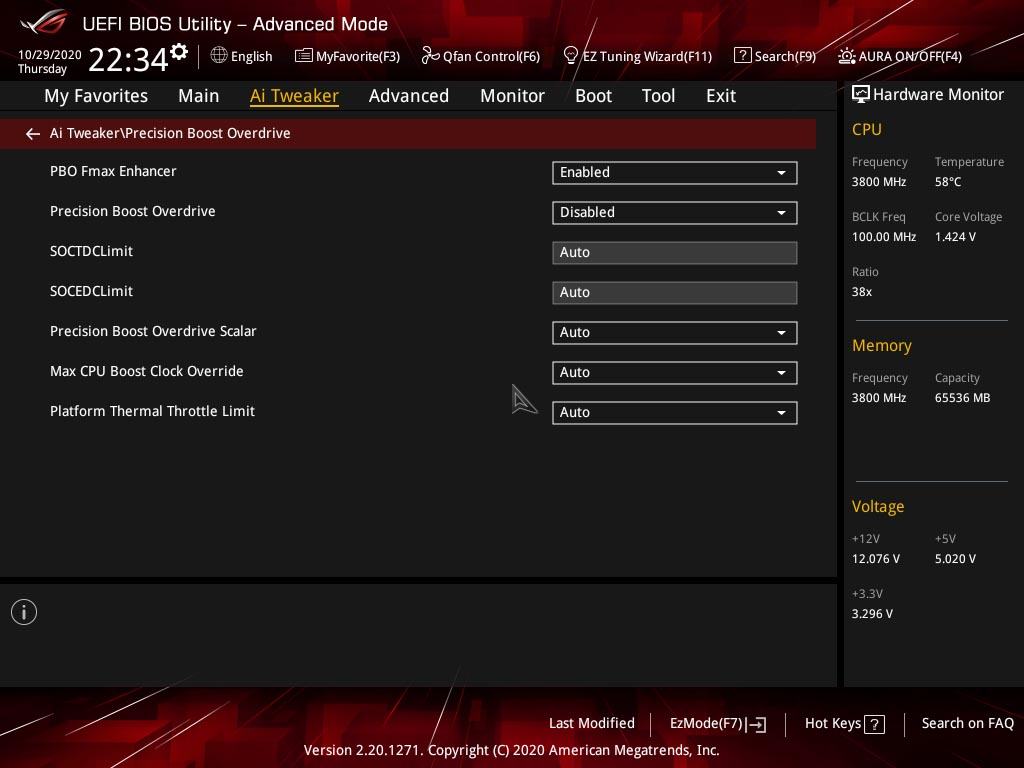

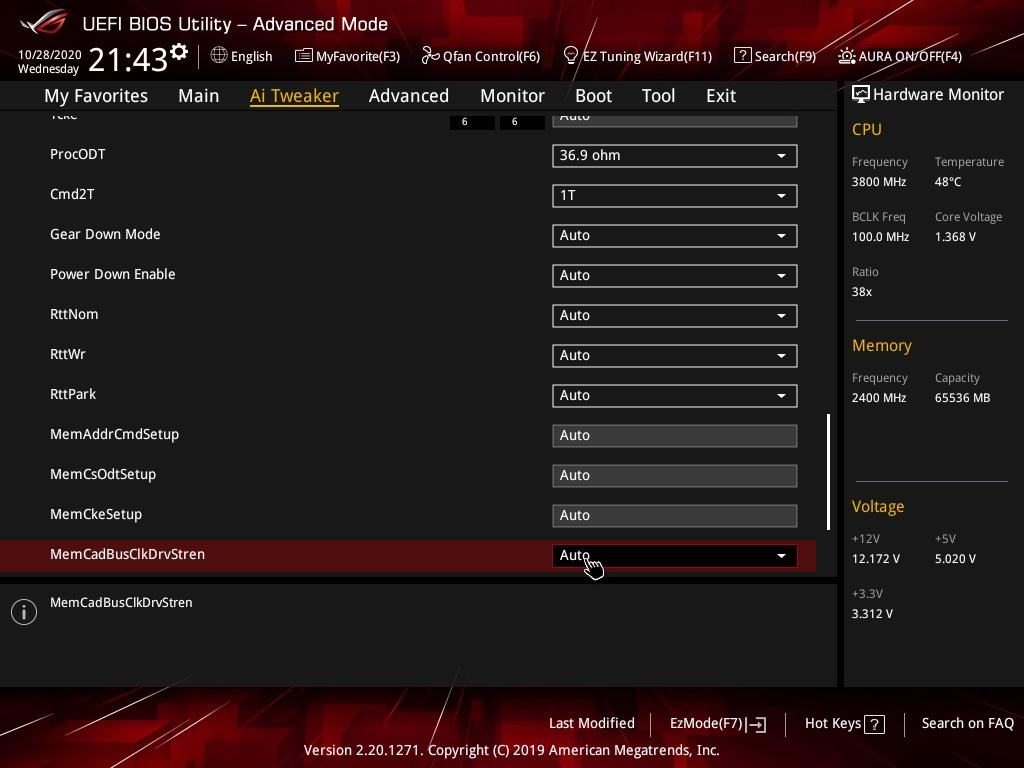

Bios Version 0807




AiTweaker


Advanced


Monitor


Boot


Tool

Kompatibilitätsliste
Memory QVL Ryzen 3000/4000/5000

Chipsatz Modding
Alternativer Chipsatz Kühler von KCX
20210501_203203_HDR.jpg 20210501_203041_HDR.jpg
ROG Strix X570-E Gaming WIFI II
Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
CPUAMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors
ChipsetX570
MemoryAMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
4 x DIMM, Max. 128GB, DDR4 4600(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 5000 and 4000 G-Series Processors
4 x DIMM, Max. 128GB, DDR4 5100(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 2000 Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory
AMD Ryzen™ 2000 and 3000 G-Series Desktop Processors
4 x DIMM, max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory

Dual Channel Memory Architecture
ECC Memory (ECC mode) support varies by CPU
Graphic1 x HDMI 2.0
1 x DisplayPort

- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Expansion SlotsAMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors
2 x PCIe 4.0 x16 (x16 or dual x8)*
AMD Ryzen™ 5000 G Series/4000 G-Series/ 2000 Series Processor
2 x PCIe 3.0 x16 (x16 or dual x8)*
AMD Ryzen™ 2000 G-Series/ 3000 G-Series Processor
1 x PCIe 3.0 x16 (x8 mode)*

AMD X570 Chipset
1 x PCIe 4.0 x16 slot (supports x4 mode)
2 x PCIe 4.0 x1
*PCIeX16_3 slot shares bandwidth with PCIeX1_2.
StorageSupports 2 x M.2 slots and 8 x SATA 6Gb/s ports

AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors:
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
AMD Ryzen™ 5000 G-Series/4000 G-Series/ 3000 G-Series/ 2000 G-Series/2000 Series Processor
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)

AMD X570 Chipset
M.2_2 slot (Key M), type2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)
8 x SATA 6Gb/s ports
LAN1 x Realtek 2.5Gb Ethernet
1 x Intel® I211-AT 1Gb Ethernet
Anti-surge LANGuard
ROG GameFirst Technology
1 x Intel® 1Gb Ethernet
WiFiWi-Fi 6E
2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
BluetoothBluetooth® v5.2
AudioRealtek S1220A 7.1 Surround Sound High Definition Audio CODEC*
- Impedance sense for front and rear headphone outputs
- Internal audio Amplifier to enhance the highest quality sound for headphone and speakers
- Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in)
- Supports up to 32-Bit/192 kHz playback*
Audio Features
- SupremeFX Shielding Technology
- Gold-plated audio jacks
- Rear optical S/PDIF out port
- Premium audio capacitors
- Audio cover
USB PortsAMD RyzenTM 5000, 5000 G-Series, 4000 G-Series, and 3000 Series Desktop Processors
- 4 x USB 3.2 Gen2 ports (4 ports at back panel, Type-A)
AMD RyzenTM 3000 G-Series, 2000, and 2000 G-Series Desktop Processors
- 4 x USB 3.2 Gen 1 ports (4 ports at back panel, Type-A)


AMD X570 chipset
- 1 x USB 3.2 Gen2 front panel connector
- 4 x USB3.2 Gen2 (at back panel, 3x Type-A, 1x Type-C)
- 2 x USB3.2 Gen1 ports (at front panel)
- 4 x USB 2.0 ports (at front panel)
Special FeaturesExtreme Engine Digi+
- 5K Black Metallic Capacitors
ASUS Q-Design
- M.2 Q-Latch
- Q-Code
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink
ASUS EZ DIY
- BIOS FlashBack™ button
- BIOS FlashBack™ LED
- ProCool II
- Pre-mounted I/O shield
- SafeSlot
AURA Sync
- AURA RGB headers
- Addressable Gen 2 headers
Back I/O Ports8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®)
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® I211-AT 1Gb Ethernet port
1 x Realtek 2.5Gb Ethernet port
5 x Gold-plated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
Internal I/O PortsFan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
2 x 4-pin Chassis Fan headers
1 x 4-pin M.2 Fan header
1 x W_PUMP+ header
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
1 x 4-pin +12V Power connector
Storage related
2 x M.2 slots (Key M)
8 x SATA 6Gb/s ports
USB
1 x USB 3.2 Gen 2 connector (supports USB Type-C®)
1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
2 x USB 2.0 headers support additional 4 USB 2.0 ports
Miscellaneous
2 x Addressable Gen 2 headers
2 x AURA RGB headers
1 x Clear CMOS header
1 x Front Panel Audio header (AAFP)
1 x SPI TPM header (14-1pin)
1 x Speaker header
1 x 10-1 pin System Panel header
1 x Thermal Sensor header
AccessoriesCables
4 x SATA 6Gb/s cables
1 x Thermistor cable pack
Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties pack
1 x M.2 Rubber Package
1 x M.2 Q-Latch package
1 x ROG key chain
1 x ROG Strix stickers
1 x ROG Strix thank you card
Installation Media
1 x Support DVD
Documentation
1 x User manual
BIOS256 Mb Flash ROM, UEFI AMI BIOS
Form FactorATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
Full Specs:



Kompatibilitätsliste
Memory QVL Ryzen 3000/4000/5000
CPUAMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
ChipsetX570
Memory3rd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory
Dual Channel Memory Architecture
GraphicIntegrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz
Multi-GPU Support3rd and 2nd Gen AMD Ryzen™ Processors
Supports NVIDIA® 2-Way SLI® Technology
Supports AMD 3-Way CrossFireX™ Technology
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Supports AMD 2-Way CrossFireX™ Technology
Expansion Slots3rd Gen AMD Ryzen™ Processors
2 x PCIe 4.0 x16 (x16 or dual x8)
2nd Gen AMD Ryzen™ Processors
2 x PCIe 3.0 x16 (x16 or dual x8)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset
1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
Storage3rd Gen AMD Ryzen™ Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LANIntel® I211-AT, 1 x Gigabit LAN Controller(s)
Anti-surge LANGuard
ROG GameFirst Technology
AudioSupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- SupremeFX Shielding Technology
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III + Sonic Studio Link
USB Ports3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, )
AMD X570 chipset :
1 x USB 3.2 Gen 2 front panel connector port(s)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
4 x USB 2.0 port(s) (4 at mid-board)
Special Features5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
Gamer's Guardian:
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
- ESD Guards on LAN, Audio,and USB ports
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- USB BIOS Flashback®
- AI Suite 3
- Ai Charger
- ASUS NODE : hardware control interface
- BIOS Flashback® Button
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- AURA-RGB Lighting
Back I/O Ports1 x DisplayPort
1 x HDMI
5 x USB 3.1 Gen 1 Type-A
8 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x USB BIOS Flashback® Button(s)
4 x USB 3.2 Gen 1 (up to 5Gbps) ports
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports1 x PCH_FAN
1 x AAFP connector
2 x Aura RGB Strip Header(s)
2 x Addressable Gen 2 header(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x SPI TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
2 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x W_PUMP+ connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x Node Connector(s)
1 x System panel connector
1 x T_Sensor Connector
1 x M.2 Fan Header
1 x USB 3.2 Gen 2 (up to 10Gbps) connector
1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports
AccessoriesUser's manual
4 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x Strix door hanger
1 x ROG Strix stickers
1 x Cable ties pack(s)
1 x Extension Cable for RGB strips (80 cm)
1 x Extension cable for Addressable LED
1 x Thermistor cable(s)
1 x ROG Thank you card
BIOS256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form FactorATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Note*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
*2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.



Kompatibilitätsliste
Memory QVL Ryzen 3000/4000/5000

Chipsatz Modding
Wasserkühler von Neo111430
20200704_215506.jpg 20200705_110726.jpg
ROG Strix X570-I Gaming
Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
CPUAMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
ChipsetX570
Memory3rd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
2nd Gen AMD Ryzen™ Processors
2 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory *
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
2 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
GraphicIntegrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
Multi-VGA output support : HDMI/DisplayPort ports
- Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz
- Support DisplayPort 1.4 with max. resolution 8 K 7680 × 4320 @60 Hz
Expansion Slots3rd Gen AMD Ryzen™ Processors
1 x PCIe 4.0 x16 (x16 mode)
2nd Gen AMD Ryzen™ Processors
1 x PCIe 3.0 x16 (x16 mode)
2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors
1 x PCIe 3.0 x16 (x8 mode)
Storage3rd Gen AMD Ryzen™ Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support
4 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
LANIntel® I211-AT
Anti-surge LANGuard
ROG GameFirst Technology
WiFiSupports channel bandwidth: HT20/HT40/HT80/HT160
Intel® Wi-Fi 6 AX200
2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz
Up to 2.4Gbps transfer speed
BluetoothBluetooth® 5.0
AudioSupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual OP Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/192kHz playback *2
Audio Feature :
- DTS® Sound Unbound
- LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
- Sonic Radar III
- Sonic Studio III + Sonic Studio Virtual Mixer
USB Ports3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors :
4 x USB 3.2 Gen 1 port(s) (4 at back panel, blue)
AMD X570 chipset :
4 x USB 3.2 Gen 2 port(s) (3 x Type-A+1 x Type-C)
AMD X570 chipset :
2 x USB 3.2 Gen 1 port(s) (2 at mid-board)
AMD X570 chipset :
2 x USB 2.0 port(s)
Special Features5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Addressable Gen 2 Header
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Back I/O Ports1 x DisplayPort
1 x HDMI
1 x ASUS Wi-Fi Module
3 x LED-illuminated audio jacks
4 x USB 3.2 Gen 1 (blue)
3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A)
1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C)
Anti-surge LAN (RJ45) port
Internal I/O Ports1 x HS_FAN
1 x PCH_FAN
1 x AAFP connector
1 x Aura RGB Strip Header(s)
1 x Addressable Gen 2 header(s)
1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s)
1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
2 x M.2 Socket 3 with M Key design, type 2242/2260/2280 storage devices support (Supports both SATA & PCIE SSD)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x Chassis Fan connector(s)
1 x AIO_PUMP connector
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x System panel connector
1 x T_Sensor Connector
1 x Speaker connector
AccessoriesUser's manual
I/O Shield
4 x SATA 6Gb/s cable(s)
2 x M.2 Screw Package
1 x Supporting DVD
1 x ROG Strix stickers
1 x M.2 bracket
1 x Cable ties pack(s)
1 x Wi-Fi Antenna(s)
1 x Extension cable for Addressable LED
1 x AAFP Extension Cable
1 x Panel cable
1 x ROG Thank you card
BIOS256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2.
Form FactorMini ITX Form Factor
6.7 inch x 6.7 inch ( 17 cm x 17 cm )
Note*1 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio.
*2 Use a chassis with HD audio module in the front panel to support an 8-channel audio output.



Kompatibilitätsliste
Memory QVL Ryzen 3000/4000/5000




Häufig gestellte Fragen

  • Sound setzt aus oder knistert
    Immer wieder USB Disconnects

    Meistens tritt dieses Problem auf, wenn man einen hohen RAM Takt verwendet. In diesem Fall kann man versuchen die SOC Spannung auf 1.125V zu erhöhen. Sollte das nicht ausreichen, zusätzlich noch die VDDG CCD Spannung auf 1.00V (oder niedriger), sowie VDDG IOD Spannung auf 0.925V stellen.

  • USB Disconnects
    Mit bestimmten UEFI/Agesa Versionen (v2 1.1.0.0/ 1.1.8.0) können sporadische USB Disconnects auftreten. Um dies zu umgehen bitte folgende Einstellung im Bios deaktivieren:
    UEFI -> Advanced -> AMD CBS -> Global C-States deaktivieren
    Der Verbrauch steigt dadurch um ca. 5Watt an aber ansonsten hat man keine weiteren Nachteile

  • USB Flashback funktioniert nicht
    Bitte folgende Punkte ausprobieren:
    - Datei richtig umbenannt? Vorzugsweise mit dem im BIOS Download enthaltenen Renamer
    - Vor dem Flashen das BIOS auf Werkseinstellungen zurück setzen!
    - Einen anderen USB Stick ausprobieren. Vorzugsweise ein USB 2.0 Stick

  • BIOS/UEFI Downgrade
    Ein UEFI Downgrade ist ohne Probleme mit USB Flashback möglich, soweit vorhanden.

  • Ist der Chipsatz Lüfter regelbar?
    Nein, dieser wird automatisch, je nach vorhandener Temperatur, geregelt. Bis zu einer Temperatur von 55 Grad ist der Lüfter deaktiviert. Bei höheren Temperaturen wird er stufenweise schneller bis er letztendlich bei 93 Grad seine Höchstgeschwindigkeit erreicht. Über selbst erstellte Bios Mods kann man jedoch den Lüfter auch nach seinen Wünschen einstellen.

  • Chipsatz Temperatur zu hoch?
    Wem das Optische nicht so wichtig ist, kann die Lüfterabdeckung vom Chipsatz beim X570-E oder x570-F entfernen. Dadurch staut sich die warme Luft nicht an, sondern kann direkt entweichen.
    Des weiteren kann man im Bios unter "Onboard Devices Configuration" die vorhandenen Steckplätze (PCIe X16, X1, M.2, SB Link) manuell auf PCIe 3.0 umstellen, sofern man keine PCIe 4.0 Karte verwendet. Bei Auto Einstellung wird automatisch PCIe 4.0 angelegt, was zu einer höheren Last führt.

  • Kann ich ein altes Bios Profil mit einer neuen Bios Version nutzen?
    Nein, es ist zu empfehlen kein altes Profil mit einer neuen oder älteren Bios Version zu nutzen. Dies endet meist mit einem Blackscreen. Nach jedem Bios Flash bitte die Einstellungen neu vornehmen. Selbst wenn sich ein Profil laden lässt, kann es trotzdem zu Instabilität führen.

  • Rechner bootet nicht, wenn eine Soundkarte verbaut ist
    Dieses Problem kann mit dem Bios 1404 oder höher (Agesa 1004b) auftreten. In dem Fall bitte in dem AMD CBS Menü die Option "PCIe Ten Bit Tag Support" auf Disabled stellen. Sollte das nicht ausreichen, dann zusätzlich noch unter dem Menü Advanced -> Onboard Devices Configuration -> die Option PCIEXxxx (den Slot auswählen, in der die Soundkarte steckt) von Auto auf Gen3 ändern.





Zuletzt bearbeitet:
Habe Crucial Ballistix BL2K32G32C16U4BL RGB, 3200 MHz verbaut. XMP Profil lief auf Anhieb, keine Probleme beim Memtest.

Gruß Uli

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Zuletzt bearbeitet:
Hallo,

ich habe eine Frage zum Asus ROG STRIX X570-E GAMING.

Habe es im Bundle mit dem 5900x bestellt. Leider habe ich zu spät im Mainboard-Handbuch gelesen:
Sie können 2 GB, 4 GB, 8 GB und 16 GB ungepufferte DDR4 DIMMs in den DIMM-Steckplätzen installieren.

Bestellt habe ich allerdings, 64GB (2x32GB) Crucial Ballistix DDR4-3600.

Müssen die zurück oder funktionieren sie doch. Vor allem da der Max-Speicher, vom Mainboard 128GB ist.

In der QVL-Liste kann ich nichts finden.

Kann mir jemand weiterhelfen, würde mich sehr freuen.

Habe schon längere Zeit keinen PC mehr zusammengebaut und bin wohl etwas eingerostet.

Ist meine erste Frage hier, bitte um Nachsicht!
Moin, habe auch die gleichen Speicherriegel auf dem Board im Einsatz. Laufen bei mir ohne jegliche Anpassung von 3600 MHz bis 3933 MHz mit identischem IF-Takt (1800 MHz-1967 MHz) mit einem 5950X ohne Probleme. Habe keinerlei Veränderungen an den Timings vorgenommen, 16-18-18-18 bei 3933 MHz und 64GB bei 2 Riegeln mit 1.35V ist schon eine Ansage! Mit Precision Overboost hatte ich meine besten Ergebnisse bei 3933 MHz Speichertakt und IF dazu synchron auf 1967 MHz bei CB R20 Multi von 10725 bei Undervolting um 0.05V über das BIOS... Wirklich gute Riegel, und auch immer Prime-Stable bei den jeweiligen Tests in den unterschiedlichen Frequenzen.

Zuletzt bearbeitet:
Habe nen 5950x zu Hause. Hat hier jemand eine Frage zu dem heißen Teil?

Strix X570e

Corsair Vengeance LPX 64GB (2x32GB) DDR4 3600MHz C18, einfaches XMP-Profil geladen

Kein overclock (bisher, scheint sich bzgl. Stromverbrauch aber auch wenig zu lohnen).

Neustes Beta-Bios, Windows auf "balanced", neuster Chipsatztreiber.

Kühler: Noctua NH-D15

Von den in manchen Reviews beworbenen 10500 Punkten bin ich weit entfernt. Laut Spekulatius von "Der 8auer" hat das was mit der Rambestückung zutun - Vermer mag wohl 4 vollbesetzte Rambänke lieber, Unterschied in Performance bis zu 10%.

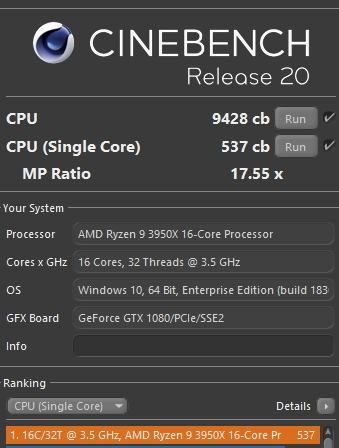

Hm im multi hatte ich den Wert auch mit dem 3950 stock. IF 1833 1:1


Von den in manchen Reviews beworbenen 10500 Punkten bin ich weit entfernt. Laut Spekulatius von "Der 8auer" hat das was mit der Rambestückung zutun - Vermer mag wohl 4 vollbesetzte Rambänke lieber, Unterschied in Performance bis zu 10%.

Hast Du PBO aktiviert?
10% Plus in CB 20 nur durch 4 Riegel?
Durch 4 Riegel wird bei einer Daul Channel Konfig ja nicht die Bandbreite erhöht.

So langsam hab ich die Master-Slave-Steckdosenleiste in Verdacht.
Das wäre durchaus möglich. Die sollten ja normalerweise einen Stellschalter zur Empfindlichkeit haben. Eventuell den etwas aufdrehen.

"Netzschalter" ist genau das, sprich der normale Taster des Gehäuses.

Nutzt Du davon abgesehen WOL?
Ggf. durch Streuung im Netzwerk beeinflusst. Du solltest einstellen, dass der Rechner nur durch Magic Packets aufwacht.

Hast Du PBO aktiviert?
10% Plus in CB 20 nur durch 4 Riegel?
Durch 4 Riegel wird bei einer Daul Channel Konfig ja nicht die Bandbreite erhöht.
Habe ich garnicht dran gedacht. Muss man ja nach jedem Bios Update wieder manuell neu freischalten.

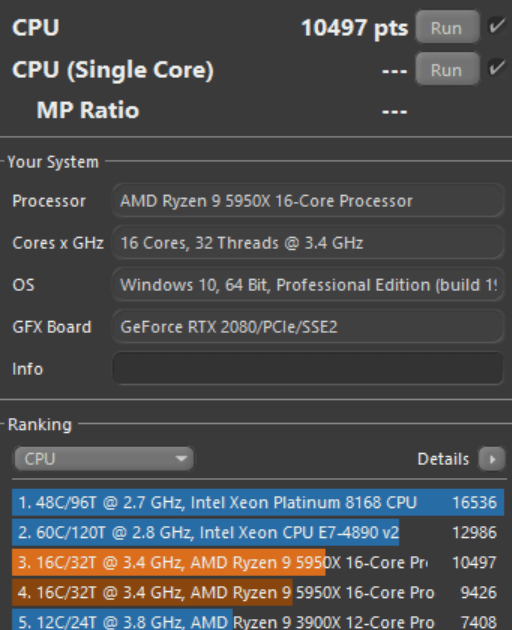

Also PBO aktiviert - da sind die 10500. Jea :d

Neustes Ergebnis:



Das mit den 4 Riegeln habe ich bisher auch noch nicht so recht verstanden, scheint aber unter der Fachpresse bereits quasi bestätigt zu sein, was vor allem die Unterschiede in vielen Reviews rechtfertigen würde.

Edit: Schwankt etwas. Erneuter Singlecore-Test bei 609, dann 619 Multicore bei 10877, dann 10933. Knapp 11k ist aber zufriedenstellend :d

Zuletzt bearbeitet:
Turbo Boost funktioniert bei mir auch nicht so gut, wie in den Tests online zu sehen. Ich schwanke aktuell ebenso wie Morgrain zwischen 605 und 620, im Multicore erreiche ich auch Werte zwischen 10700 und 10900 - wie gesagt mit einem leichten Undervolten um -0.05V bei aktivem PBO, IF auf aktuell 1900 und meine Speicherriegel (2x32GB Corsair DDR-3600) auf 3800 Mhz - Verbrauch aus der Steckdose ist dann bei insgesamt 9 SSDs im Balanced bei ca. 228 Watt. 3933 MHz hat gefühlt (und Punktemäßig) keinen Unterschied gemacht, außer das der Verbrauch sich bei ca. 235-240 Watt eingependelt hat...

Im Idle habe ich mit meiner NVidia RTX 2800 ca. 100 Watt, unter Volllast bei einem Core im Cinebench dann 134 Watt. Alles insgesamt sehr brauchbare Werte, auch wenn der Idle-Verbrauch relativ hoch ist (habe aber neben den 9 SSD's auch eine PCIE-Sat-Receiverkarte mit 2 Receivern, muss noch einmal prüfen, wie es sich ohne die Karte verhält).

Turbo Boost funktioniert bei mir auch nicht so gut, wie in den Tests online zu sehen. Ich schwanke aktuell ebenso wie Morgrain zwischen 605 und 620, im Multicore erreiche ich auch Werte zwischen 10700 und 10900 - wie gesagt mit einem leichten Undervolten um -0.05V bei aktivem PBO, IF auf aktuell 1900 und meine Speicherriegel (2x32GB Corsair DDR-3600) auf 3800 Mhz - Verbrauch aus der Steckdose ist dann bei insgesamt 9 SSDs im Balanced bei ca. 228 Watt. 3933 MHz hat gefühlt (und Punktemäßig) keinen Unterschied gemacht, außer das der Verbrauch sich bei ca. 235-240 Watt eingependelt hat...

Im Idle habe ich mit meiner NVidia RTX 2800 ca. 100 Watt, unter Volllast bei einem Core im Cinebench dann 134 Watt. Alles insgesamt sehr brauchbare Werte, auch wenn der Idle-Verbrauch relativ hoch ist (habe aber neben den 9 SSD's auch eine PCIE-Sat-Receiverkarte mit 2 Receivern, muss noch einmal prüfen, wie es sich ohne die Karte verhält).
Ich nehme mal an, dass die Reviewer ausgewählte Golden Sample bekommen haben, die besonders taktfreudig im Singlecore sind. Denn von den 670 im Singlecore, die häufig beworben werden.. da habe ich bisher noch nicht viel von gesehen. Oder das hat eben etwas mit der Rambestückung zutun.

Oder empfiehlt sich noch eine andere Software zum testen?
Je nachdem was du testen willst, aber für max. Boost: https://github.com/jedi95/BoostTester

Davon abgesehen packe ich mir quasi jeden zweiten Tag an die Birne, wenn die Leute mal wieder in komplette Hysterie verfallen, weil die CPU 50 Mhz mehr oder weniger boostet.
Noch schlimmer, wenn die Performance in Ordnung ist.

Undervolt und teilweise auch PBO sind nicht zwangsweise zuträglich was den Singlecore-Boost betrifft. Mein 3900X hat die höchsten Boost-Zahlen mit Default-Settings (kein UV, kein OC, kein PBO, kein Fmax).
Ich fahre mit -0.15V Offset 250 Punkte mehr im CB20 MT, identische Punkte im ST - der maximal gemessene Boost laut HWInfo beträgt aber fast 100 Mhz weniger.
Jetzt könnte ich natürlich 4 Wochen lang rumdoktorn oder das Board verteufeln oder mich über die CPU beschweren, oder ich schaue mir die Zahlen an und bin zufrieden.

ich habe eine Frage zum Asus ROG STRIX X570-E GAMING.
Habe es im Bundle mit dem 5900x bestellt.
Wieso gibts das Board eigentlich immer im Bundle?
Ich hab meins Damals mit dem 3900X zusammen gekauft. Das einzige Bundle von Board und CPU was es zu kaufen gab...

@Cy4n1d3
Es war leider auffällig, dass mit dem neuen Bios die Taktrate, gerade in CB20, nicht mehr erreicht wurden. Da die Leistung sich jedoch gemessen verbessert hat, bin ich soweit zufrieden. Ich habe gestern noch die aktuellsten Chipsatz-Treiber von AMD installiert. Im Bios SB Clock Spread Spectrum deaktiviert und sonst alles auch Stock, auch den RAM. (3200 MHZ). CB20 Resultat blieb +/- das selbe, Boost ging nicht höher als 4.35-4.39 Ghz. Also arbeitete ich normal mit dem PC, öffnete grosse Dateien, ld Spiele, etc. und da hatte ich dann einige wenige Peaks bis 4599 Mhz, öfters mal 4549 Mhz. Bei RDR2 wurde nie mehr als 4399 Mhz erreicht (während dem Spiel). Also vorerst passt alles. Ich werde mich in den kommenden Tagen nochmals an PBO und Fmax versuchen.
Was macht eigentlich Fmax zusätzlich zu PBO? Habe bei meiner Suche einige gefunden, die damit auch Bluescreens hatten. Kann einerseits natürlich am Beta-Bios liegen oder die Einstellungen sind vielleicht zu scharf. Ich werde da mal mit +100 Mhz testen. Wofür ist Scalar eigentlich genau? Mal schauen was mit meinem Luftkühler möglich ist.

Funktioniert bei euch Ryzen Master eigentlich problemlos? Die alte noch installierte Version ist immer eingefroren. Nun ist die neuste Version installiert. Beim ersten Start ging es kurz und dann wieder eingefroren. Kann dann auch den Task beenden, aber friert immer direkt ein nach dem Starten und akzeptieren der Bedingungen. Dann hilft nur ein Neustart und es funktioniert wieder kurz.

interessant fand ich das auf dem MSI Board PBO +200 MHZ kein wirkliches Geschwindigkeits-Plus brachte
Wenn ich das von Auto auf +200 stelle, erreicht er bei mir den Max.-Boost von 4,4 nicht. Hat bei mir also sogar eine Negative Auswirkung. Scalar x10 oder Auto macht keinen Unterscheid. Es wird jedes Mal der Max.-Boost erreicht.
Ich kenne mich damit ja nicht wirklich im Detail aus, meine aber mal irgendwo gelesen zu haben, dass dies auf An sein soll, damit soll irgendein Abstrahlverhalten angepasst werden und die Verbindungen passen sich darauf an. Wie gesagt, keine Ahnung was das im Detail bedeuten soll. Ich weiss nur das die Funktion dann Variabel ist und +/- 1.5 MHZ einstellen kann. Bei mir steht im Bios immer 100 Mhz, im Windows aber immer 98.5 Mhz und das ändert sich auch nie
Es gibt nur zwei Möglichketen den auf 100 zu bekommen. Spread Spectrum auf Disabled oder mit Allcore OC - also fixer Multi. Negative Auswirkungen sind mir nicht bekannt.
Beitrag automatisch zusammengeführt:

Ich booste mit dem ryzen 3700x auch nur in bestimmten games auf 4,475
Nice. Meiner ist wie verflixt bei 4,4 festgetackert habe noch nicht 1Mhz mehr gesehen. Ist aber auch einer aus Release Tagen...
Beitrag automatisch zusammengeführt:

Vermer mag wohl 4 vollbesetzte Rambänke lieber
Whooot? Quelle?
EDIT:
Beitrag automatisch zusammengeführt:

Bios SB Clock Spread Spectrum deaktiviert
4599 Mhz, öfters mal 4549 Mhz. Bei RDR2 wurde nie mehr als 4399 Mhz
Die Zahlen wundern mich. SB Clock wirklich aus?
Beitrag automatisch zusammengeführt:

Funktioniert bei euch Ryzen Master eigentlich problemlos?
Persönlich benutze ich diesen nicht. Mache alles im Bios. Hab zum Release mal damit rumgespielt aber habe kleinen Unterschied gemerkt oder eine Verbesserungen gehabt.

Zuletzt bearbeitet:
Das wäre durchaus möglich. Die sollten ja normalerweise einen Stellschalter zur Empfindlichkeit haben. Eventuell den etwas aufdrehen.

"Netzschalter" ist genau das, sprich der normale Taster des Gehäuses.

Nutzt Du davon abgesehen WOL?
Ggf. durch Streuung im Netzwerk beeinflusst. Du solltest einstellen, dass der Rechner nur durch Magic Packets aufwacht.
Nochmal Danke für Deinen Beitrag.

Wenn mit "Netzschalter" der 2-Pin-PWRBTN/PWR_BTN gemeint ist (hatte ich schon vermutet), dann kann ich die Master-Slave-Steckdosenleiste als Ursache für nicht funktionierenden Standby auf beiden Systemen auschließen. Die Leiste hat mehrere Master (die ATX-Netzteile zur Versorgung von X570-E und B550-E hängen da dran) dran und die Slave-Funktion ist schon länger ausgeschaltet wegen der Monitorkonfiguration. Auf die Gehäuse-Taster drückt aber auch niemand aus Versehen.

Magic Packet hatte ich schon in Verdacht.
Ich habe jetzt in Gerätemanager > Energieverwaltung > Gerät kann den Computer aus dem Ruhetzstand aktivieren das Häkchen rausgenommen und beobachte weiter.

@player83
Wie geschrieben, wenn du zuverlässig den aktuellen maximalen Boost ausloten willst, dann würde ich das oben verlinkte Tool empfehlen.
Insbesondere Spiele sind alles andere als geeignet für sowas, da selten bis nie maximale Last auf einem Kern anliegt.
BoostTester + HWiNFO64:


Fmax hat erstmal nichts mit PBO, Scalar oder +max Boost zu tun. Das kannst du alles unabhängig voneinander zu- oder abschalten.
Wie genau das funktioniert, kann dir aber wohl nur The Stilt (bzw. die Menschen, die's ins Bios eingebaut haben) erklären.
Generell läuft es auf eine Optimierung der Spannungskurve hinaus bei gleichzeitigem Anpassen einiger Parameter.
Das ist dann auch der Grund für die Bluescreens - einige CPUs brauchen mehr Spannung.
Im Endeffekt ist es so gesehen und nach meinem Verständnis wohl eine Kombination aus UV für Lastszenarien, in denen die CPU durch die Limits eingebremst wird und voller Spannung in Boost-Szenarien, so dass die CPU nicht ins Clock Stretching läuft.
(Wenn da jemand eine bessere Erklärung hat, gerne her damit.)

Bei mir läuft Fmax absolut problemlos, allerdings ist meine CPU auch locker mit -0.15V UV unterwegs und hat daher ganz gut Spielraum nach unten.

Kann sich alles sehen lassen!
Lustiger Weise sinkt CB20 um ca. 20 Punkte nach einem Neustart, mir aber egal! Grundsätzlich etwas mehr Performance (100 CB Punkte ggü. 2808x und Timespy +444 CPU Punkte).

Bin zufrieden mit Fmax: (PBO +200Mhz 10x Scalar) & 3800er RAM.

Danke @Reous

EDIT: Leider nicht prime95 stable (custom + FFT).
Jemand eine Idee?


Anhänge

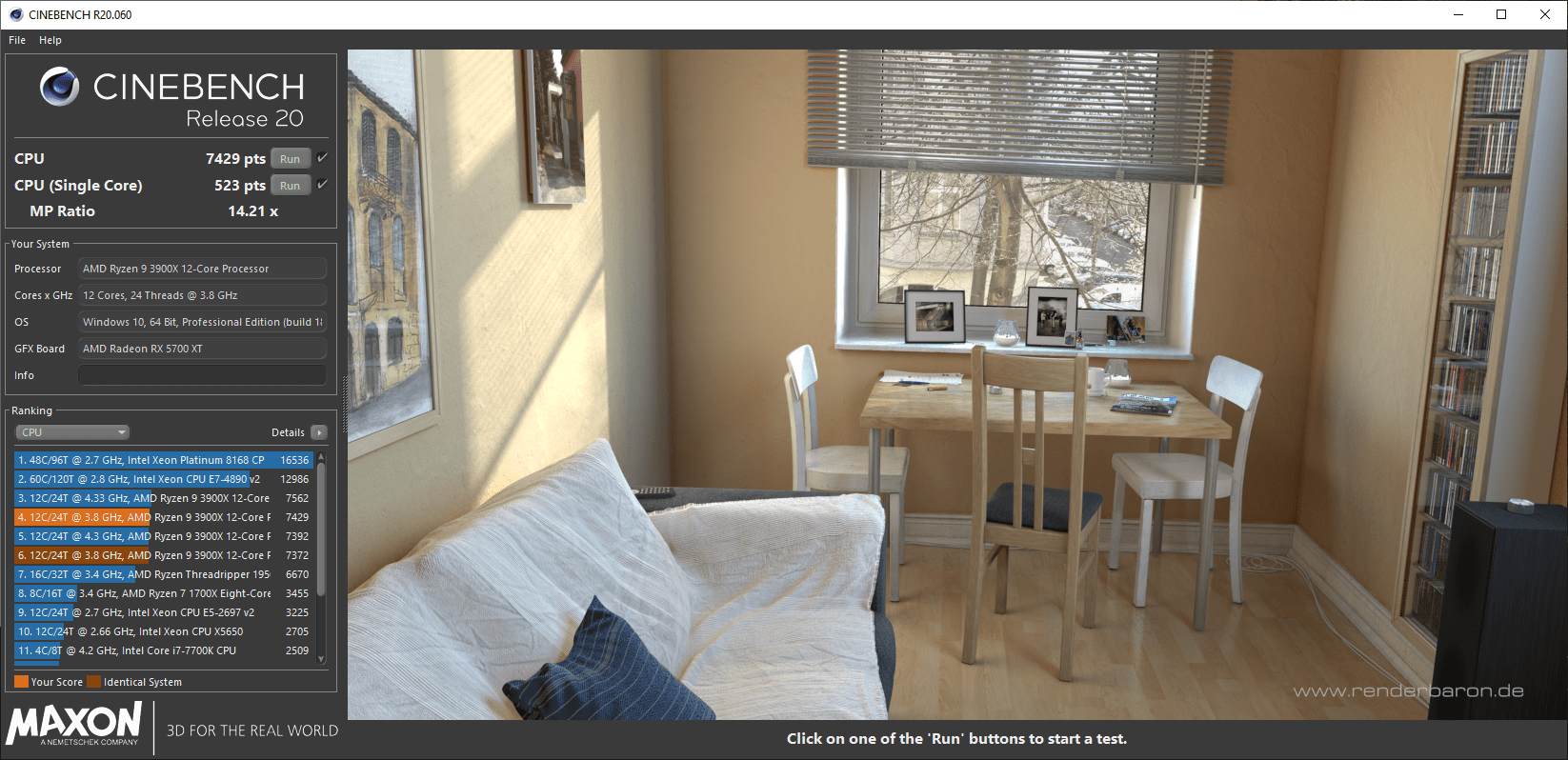

  • cb20-2812x.png
    501 KB · Aufrufe: 83

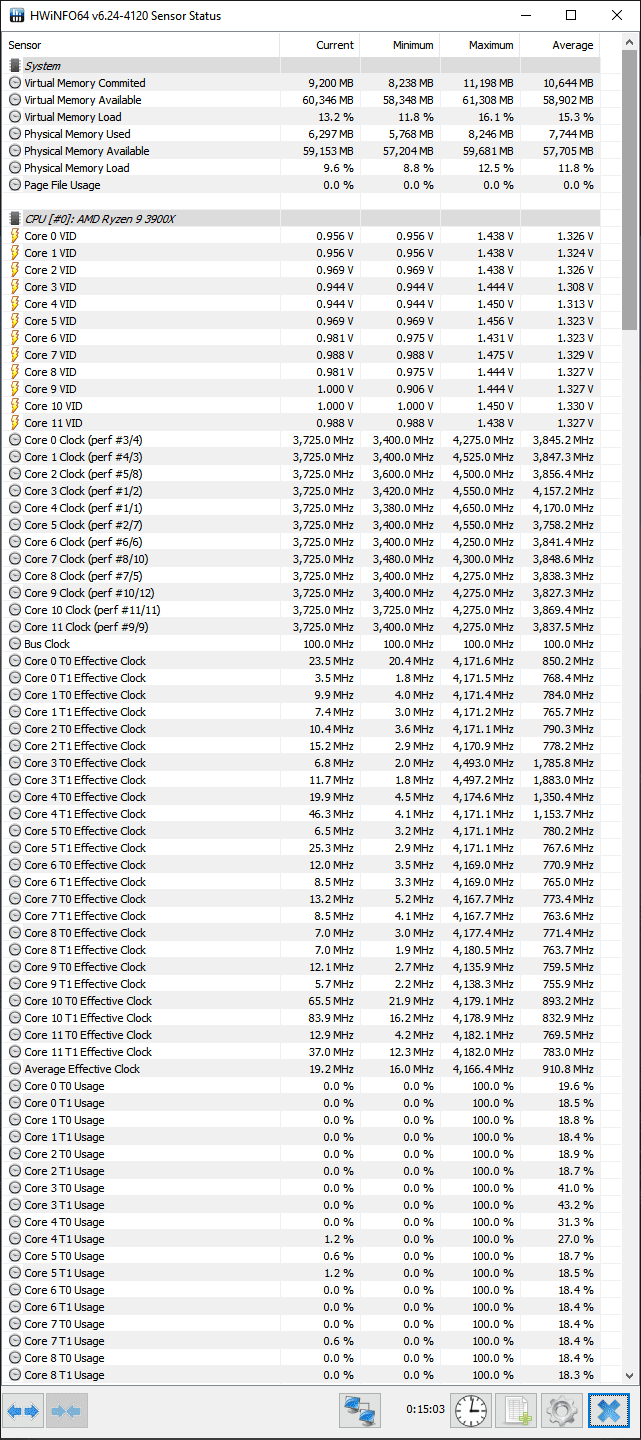

  • hwinfo1-2812x.png
    37,9 KB · Aufrufe: 74

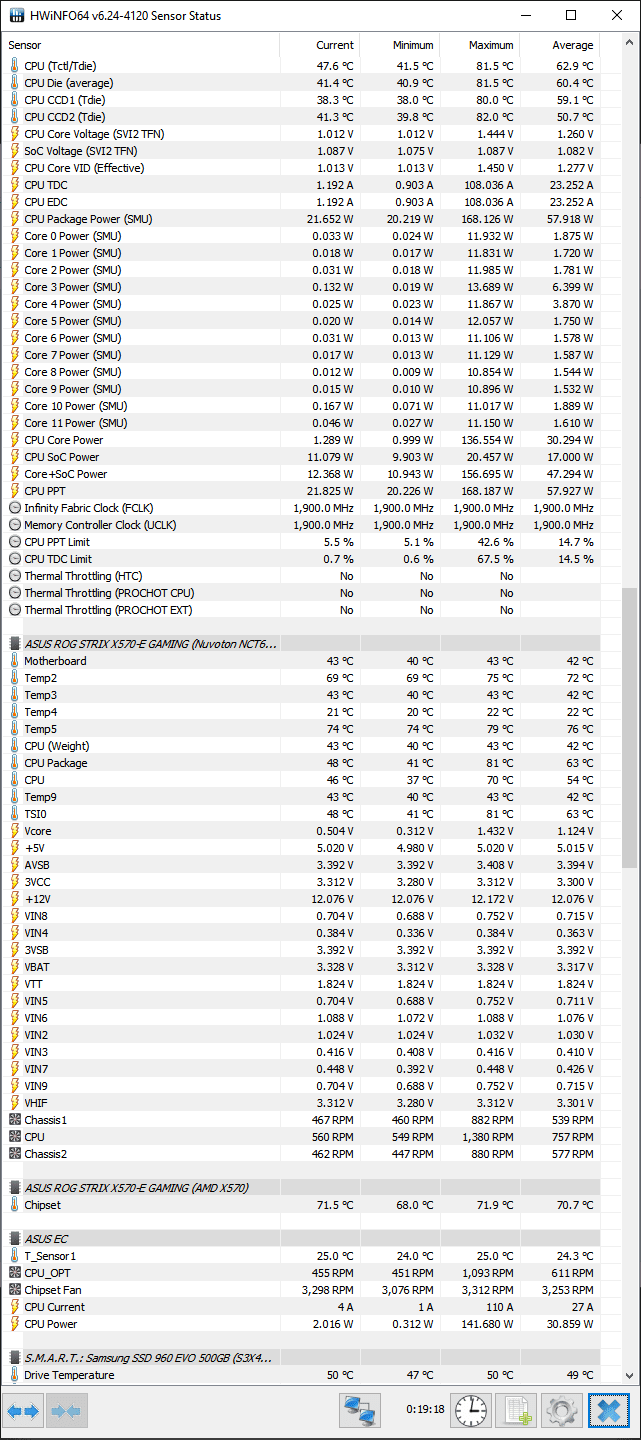

  • hwinfo2-2812x.png
    44,7 KB · Aufrufe: 73

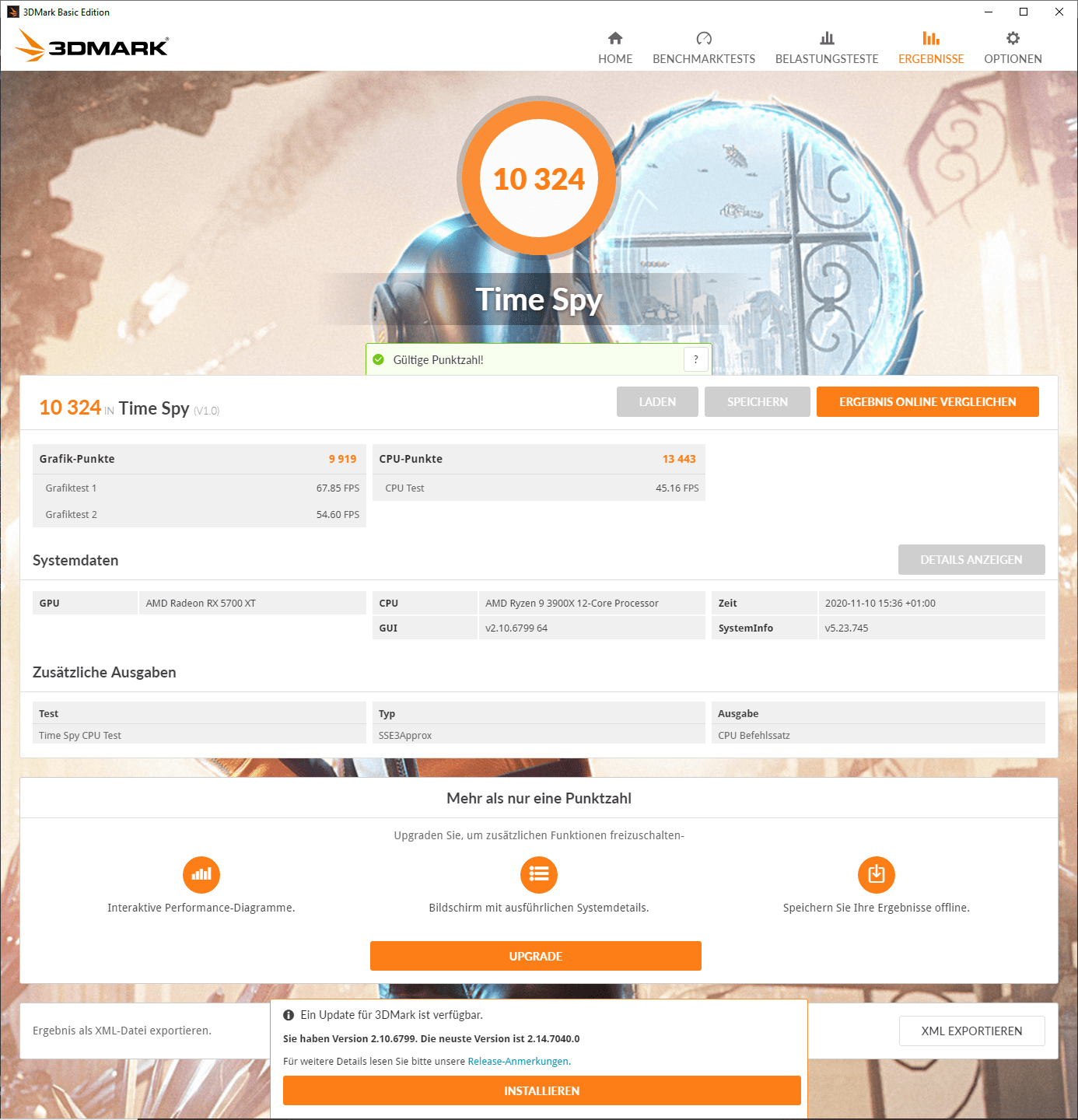

  • timespy-2812x.png
    335,8 KB · Aufrufe: 72
Zuletzt bearbeitet:
PBO +200Mhz 10x Scalar ist bei mir auf CB20, CB15 und 3D Mark stable... Prime95 sicherlich nicht, wenn es nach 5-30 min mit einen Bluescreen crasht.

USER=100545]@player83[/USER]
Wie geschrieben, wenn du zuverlässig den aktuellen maximalen Boost ausloten willst, dann würde ich das oben verlinkte Tool empfehlen.
Insbesondere Spiele sind alles andere als geeignet für sowas, da selten bis nie maximale Last auf einem Kern anliegt.
BoostTester + HWiNFO64:
Anhang anzeigen 548032
Gerade läuft BoostTest, sicher bereits der 20te Durchgang. Ein Kern erreicht 4525 Mhz, 4 Kerne 4500 Mhz, 1 Kern 4475 Mhz und der Rest pendelt zwischen 4300 und 4400 Mhz. Da habe ich bei CB20, wenn auch sehr selten, schon 4550 Mhz gesehen. Alles natürlich Stock, ohne PBO, Fmax, etc. Die 4600 hatte ich bisher noch nie überboten, ausser mit PBO und Fmax, was aber nicht stabil ist. Der Rechner läuft sonst 1A, ist für alles schnell genug und es fehlt nicht direkt an etwas. Trotzdem hatte ich gehofft, die 4.6 zu erreichen. Unter 1201 waren die maximalen Taktraten unter CB20 bei jedem Durchgang auf 2-3 Kernen auf 4549 Mhz...


Zuletzt bearbeitet:
Komisch. Da harmoniert was nicht. Vielleicht ne schlechte Die?
Hast auch den 3900x, gell? Link zur Konfig.?
Beitrag automatisch zusammengeführt:

RAM Stock läuft prime95 stable.
Die Settings mit 1405x auch.
Jemand eine Idee was ich ändern könnte zum Testen? 😇


Anhänge

  • 201028214250.jpg
    73,2 KB · Aufrufe: 83
  • 201028214317.jpg
    72,1 KB · Aufrufe: 78
  • 201029223416.jpg
    69,2 KB · Aufrufe: 79
  • 201029223343.jpg
    81 KB · Aufrufe: 76
  • 201029223249.jpg
    89,8 KB · Aufrufe: 75
  • 201028214331.jpg
    70,6 KB · Aufrufe: 75
Zuletzt bearbeitet:
Hmm... dachte eigentlich ich hätte das System mal hinterlegt... ist aber alles leer. Egal, hab alles in die Signatur gepackt. Mein RAM läuft Stock @ 3200 Mhz... das wäre die nächste Baustelle.
Jap, auch ein 3900x... vielleicht wirklich Pech in der Binning-Lotterie. Andererseits bin ich mit 1201 immerhin näher an die 4,6 Ghz bekommen. In Benchmarks ist jedoch die aktuelle Beta ein Stück schneller. Scheinbar ist der All-Core Boost höher.
Wie gesagt, mein Bios ist mehr oder weniger Stock. LED wurde was geändert und Spread Spectrum ist aus...

Hallo,

ich habe eine Frage zum Asus ROG STRIX X570-E GAMING.

Habe es im Bundle mit dem 5900x bestellt. Leider habe ich zu spät im Mainboard-Handbuch gelesen:
Sie können 2 GB, 4 GB, 8 GB und 16 GB ungepufferte DDR4 DIMMs in den DIMM-Steckplätzen installieren
.

Bestellt habe ich allerdings, 64GB (2x32GB) Crucial Ballistix DDR4-3600.

Müssen die zurück oder funktionieren sie doch. Vor allem da der Max-Speicher, vom Mainboard 128GB ist.

In der QVL-Liste kann ich nichts finden.

Kann mir jemand weiterhelfen, würde mich sehr freuen.

Habe schon längere Zeit keinen PC mehr zusammengebaut und bin wohl etwas eingerostet.

Ist meine erste Frage hier, bitte um Nachsicht!
Ich habe 4x8gb Ballistix gehabt. War kein problem auf 3800mhz zum takten.

Hi Zusammen,

hier haben ja schon einige ein Ryzen 5900X und das strix gaming e. Hat das bei euch out of the box funktioniert? Musstet ihr dRAM Voltage anpassen oder so?
Mein System bootet nicht mit der Standardspannung 1.2V und das Bios setzt 2666 Mhz für den RAM als Standard.

Mit XMP an und 3200 Mhz läuft es auch nicht. Nur mit 2666 MHz und 1.35V für den dRAM. Habe die TridentZ Neo 3200 MHz und die Crucial Ballistix 3200MHz getestet.

Sind die Riegel beim Mainboardhersteller gelistet? Ich meine gehört zu haben, dass wenn sie nicht gelistet sind, das Laden der Profile schwierig bis unmöglich ist.

Hi Zusammen,

hier haben ja schon einige ein Ryzen 5900X und das strix gaming e. Hat das bei euch out of the box funktioniert? Musstet ihr dRAM Voltage anpassen oder so?
Mein System bootet nicht mit der Standardspannung 1.2V und das Bios setzt 2666 Mhz für den RAM als Standard.

Mit XMP an und 3200 Mhz läuft es auch nicht. Nur mit 2666 MHz und 1.35V für den dRAM. Habe die TridentZ Neo 3200 MHz und die Crucial Ballistix 3200MHz getestet.

With latest beta 2812 i also had some problems to overclock. Try to reflash bios...
When i change a setting it won't always stick. I have to boot twice or so. Not always by the way.

Hi Zusammen,

hier haben ja schon einige ein Ryzen 5900X und das strix gaming e. Hat das bei euch out of the box funktioniert? Musstet ihr dRAM Voltage anpassen oder so?
Mein System bootet nicht mit der Standardspannung 1.2V und das Bios setzt 2666 Mhz für den RAM als Standard.

Mit XMP an und 3200 Mhz läuft es auch nicht. Nur mit 2666 MHz und 1.35V für den dRAM. Habe die TridentZ Neo 3200 MHz und die Crucial Ballistix 3200MHz getestet.
Bei mir lief es mit 3600er RAM und geladenem XMP Profil sofort.

With latest beta 2812 i also had some problems to overclock. Try to reflash bios...
When i change a setting it won't always stick. I have to boot twice or so. Not always by the way.
Ok reflashed the bios. I am just wondering if I got a bad CPU with memory controller being pretty bad since stock settings without xmp arent working.
Bei mir lief es mit 3600er RAM und geladenem XMP Profil sofort.
Aber ohne also alles @Stock ?
Sind die Riegel beim Mainboardhersteller gelistet? Ich meine gehört zu haben, dass wenn sie nicht gelistet sind, das Laden der Profile schwierig bis unmöglich ist.
ja sind gelistet und selbst ohne XMP läuft es nur mit Spannungserhöhung, was ja nicht sein darf...

Speicherprobleme gibt es doch aktuell einige bei den neuen Ryzen 5000. So wie ich das gelesen habe, sind da die Mainboard Hersteller dran, dies mit neuen Bios Versionen zu fixen.
Ich würde auch mal einen Flashback versuchen oder abwarten.

@base1900
Nur um sicher zu gehen, die RAM Riegel stecken in den Slots 2 und 4 von der CPU aus gesehen?

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
