[Sammelthread] ASUS X570 Strix Series (X570-E Gaming, X570-E Gaming Wifi II, X570-F Gaming, X570-I Gaming)

ROG Strix X570-E Gaming
ROG Strix X570-E Gaming Wifi II
ROG Strix X570-F Gaming
ROG Strix X570-I Gaming
BIOS/UEFI Versionen
Reviews & VRM
Häufig gestellte Fragen
​

BIOS Mods

Changelog

Download

Flashing and using on your own risk!​ Added VDDP Voltage Might be helpful for CPU overclocking Added ASPM Support (Should be visible by default since v4802) PCIe Energy Saving Added Erp Ready (Strix-E only) Energy Saving Unlocked AMD PBS Hidden options unlocked Added PCH Temerature Shows the PCH Temperature in the Bios Added PCH Fan Control Gives you control over the PCH Fan Advanced (Pump) Fan Settings Min and Middle Duty Cycle can be changed to 0% Added Advanced Boot Settings Might be helpful for faster boot

Strix X570-E Gaming Download Folder​ Strix X570-E Gaming Wifi II Download Folder​ Strix X570-F Gaming Download Folder​ Strix X570-I Gaming EOL Spoiler: Old Versions BiosMod V3202I BiosMod V3001I BiosMod V2816I

ROG Strix X570-E Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich​
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Multi-GPU Support 3rd and 2nd Gen AMD Ryzen™ Processors Supports NVIDIA® 2-Way SLI® Technology Supports AMD 3-Way CrossFireX™ Technology 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Supports AMD 2-Way CrossFireX™ Technology Expansion Slots 3rd Gen AMD Ryzen™ Processors 2 x PCIe 4.0 x16 (x16 or dual x8) 2nd Gen AMD Ryzen™ Processors 2 x PCIe 3.0 x16 (x16 or dual x8) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X570 chipset 1 x PCIe 4.0 x16 (max at x4 mode) *1 2 x PCIe 4.0 x1 Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT, 1 x Gigabit LAN Controller(s) Realtek® RTL8125-CG 2.5G LAN Anti-surge LANGuard ROG GameFirst Technology WiFi 2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz Bluetooth Bluetooth® 5.0 Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - SupremeFX Shielding Technology - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - Optical S/PDIF out port(s) at back panel - Sonic Radar III - Sonic Studio III + Sonic Studio Link USB Ports 3rd Gen AMD RyzenTM Processors : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, ) 2nd Gen AMD RyzenTM/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) AMD X570 chipset : 1 x USB 3.2 Gen 2 front panel connector port(s) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 4 x USB 2.0 port(s) (4 at mid-board) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost Gamer's Guardian: - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM - SafeSlot - ESD Guards on LAN, Audio,and USB ports ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - USB BIOS Flashback® - AI Suite 3 - Ai Charger - ASUS NODE : hardware control interface - BIOS Flashback® Button ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Gaming Aesthetics : - AURA-RGB Lighting Back I/O Ports 1 x DisplayPort 1 x HDMI 5 x USB 3.1 Gen 1 Type-A 8 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x Anti-surge 2.5G LAN (RJ45) port 1 x USB BIOS Flashback® Button(s) 1 x ASUS Wi-Fi Module 7 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x PCH_FAN 1 x AAFP connector 2 x Aura RGB Strip Header(s) 2 x Addressable Gen 2 header(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support 1 x SPI TPM header 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 2 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x W_PUMP+ connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x Node Connector(s) 1 x System panel connector 1 x T_Sensor Connector 1 x M.2 Fan Header 1 x USB 3.2 Gen 2 (up to 10Gbps) connector 1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports Accessories User's manual 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x Supporting DVD 1 x Strix door hanger 1 x ROG Strix stickers 1 x Cable ties pack(s) 1 x Wi-Fi Antenna(s) 1 x Extension Cable for RGB strips (80 cm) 1 x Extension cable for Addressable LED 1 x Thermistor cable(s) 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Spoiler: Weitere Bilder Spoiler: UEFI Bilder Bios Version 0807 AiTweaker Advanced Monitor Boot Tool Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000 Chipsatz Modding Alternativer Chipsatz Kühler von KCX
ROG Strix X570-E Gaming WIFI II Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
Spoiler: Spezifikationen CPU AMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series/ 3000 G-Series/ 2000 Series/ 2000 G-Series Desktop Processors Chipset X570 Memory AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors 4 x DIMM, Max. 128GB, DDR4 4600(O.C.)/4400(O.C.)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 5000 and 4000 G-Series Processors 4 x DIMM, Max. 128GB, DDR4 5100(O.C)/4800(O.C.)/4600(O.C)/4466(O.C.)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3200/3000/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 2000 Series Desktop Processors 4 x DIMM, max. 128GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory AMD Ryzen™ 2000 and 3000 G-Series Desktop Processors 4 x DIMM, max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133, un-buffered memory Dual Channel Memory Architecture ECC Memory (ECC mode) support varies by CPU Graphic 1 x HDMI 2.0 1 x DisplayPort - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Expansion Slots AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors 2 x PCIe 4.0 x16 (x16 or dual x8)* AMD Ryzen™ 5000 G Series/4000 G-Series/ 2000 Series Processor 2 x PCIe 3.0 x16 (x16 or dual x8)* AMD Ryzen™ 2000 G-Series/ 3000 G-Series Processor 1 x PCIe 3.0 x16 (x8 mode)* AMD X570 Chipset 1 x PCIe 4.0 x16 slot (supports x4 mode) 2 x PCIe 4.0 x1 *PCIeX16_3 slot shares bandwidth with PCIeX1_2. Storage Supports 2 x M.2 slots and 8 x SATA 6Gb/s ports AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors: M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) AMD Ryzen™ 5000 G-Series/4000 G-Series/ 3000 G-Series/ 2000 G-Series/2000 Series Processor M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes) AMD X570 Chipset M.2_2 slot (Key M), type2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes) 8 x SATA 6Gb/s ports LAN 1 x Realtek 2.5Gb Ethernet 1 x Intel® I211-AT 1Gb Ethernet Anti-surge LANGuard ROG GameFirst Technology 1 x Intel® 1Gb Ethernet WiFi Wi-Fi 6E 2x2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax) Supports 2.4/5/6GHz frequency band* Bluetooth Bluetooth® v5.2 Audio Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC* - Impedance sense for front and rear headphone outputs - Internal audio Amplifier to enhance the highest quality sound for headphone and speakers - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in) - Supports up to 32-Bit/192 kHz playback* Audio Features - SupremeFX Shielding Technology - Gold-plated audio jacks - Rear optical S/PDIF out port - Premium audio capacitors - Audio cover USB Ports AMD RyzenTM 5000, 5000 G-Series, 4000 G-Series, and 3000 Series Desktop Processors - 4 x USB 3.2 Gen2 ports (4 ports at back panel, Type-A) AMD RyzenTM 3000 G-Series, 2000, and 2000 G-Series Desktop Processors - 4 x USB 3.2 Gen 1 ports (4 ports at back panel, Type-A) AMD X570 chipset - 1 x USB 3.2 Gen2 front panel connector - 4 x USB3.2 Gen2 (at back panel, 3x Type-A, 1x Type-C) - 2 x USB3.2 Gen1 ports (at front panel) - 4 x USB 2.0 ports (at front panel) Special Features Extreme Engine Digi+ - 5K Black Metallic Capacitors ASUS Q-Design - M.2 Q-Latch - Q-Code - Q-DIMM - Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green]) - Q-Slot ASUS Thermal Solution - M.2 heatsink ASUS EZ DIY - BIOS FlashBack™ button - BIOS FlashBack™ LED - ProCool II - Pre-mounted I/O shield - SafeSlot AURA Sync - AURA RGB headers - Addressable Gen 2 headers Back I/O Ports 8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®) 1 x DisplayPort 1 x HDMI® port 1 x Wi-Fi Module 1 x Intel® I211-AT 1Gb Ethernet port 1 x Realtek 2.5Gb Ethernet port 5 x Gold-plated audio jacks 1 x Optical S/PDIF out port 1 x BIOS FlashBack™ button Internal I/O Ports Fan and Cooling related 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 1 x 4-pin AIO Pump header 2 x 4-pin Chassis Fan headers 1 x 4-pin M.2 Fan header 1 x W_PUMP+ header Power related 1 x 24-pin Main Power connector 1 x 8-pin +12V Power connector 1 x 4-pin +12V Power connector Storage related 2 x M.2 slots (Key M) 8 x SATA 6Gb/s ports USB 1 x USB 3.2 Gen 2 connector (supports USB Type-C®) 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports 2 x USB 2.0 headers support additional 4 USB 2.0 ports Miscellaneous 2 x Addressable Gen 2 headers 2 x AURA RGB headers 1 x Clear CMOS header 1 x Front Panel Audio header (AAFP) 1 x SPI TPM header (14-1pin) 1 x Speaker header 1 x 10-1 pin System Panel header 1 x Thermal Sensor header Accessories Cables 4 x SATA 6Gb/s cables 1 x Thermistor cable pack Miscellaneous 1 x ASUS Wi-Fi moving antennas 1 x Cable ties pack 1 x M.2 Rubber Package 1 x M.2 Q-Latch package 1 x ROG key chain 1 x ROG Strix stickers 1 x ROG Strix thank you card Installation Media 1 x Support DVD Documentation 1 x User manual BIOS 256 Mb Flash ROM, UEFI AMI BIOS Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Full Specs: ROG STRIX X570-E GAMING WIFI II ASUS ROG STRIX Z590-A GAMING WIFI II Intel LGA 1200 ATX motherboard, PCIe 4.0, 14+2 power stages, WiFi 6, Intel® 2.5 Gb Ethernet, three M.2 slots, USB 3.2 Gen 2x2 USB Type-C®, SATA and Aura Sync rog.asus.com Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000
ROG Strix X570-F Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich​
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 4 x DIMM, Max. 128GB, DDR4 3600(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 4 x DIMM, Max. 128GB, DDR4 3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Supports DisplayPort 1.2 with max. resolution 4096 x 2160 @ 60 Hz Multi-GPU Support 3rd and 2nd Gen AMD Ryzen™ Processors Supports NVIDIA® 2-Way SLI® Technology Supports AMD 3-Way CrossFireX™ Technology 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Supports AMD 2-Way CrossFireX™ Technology Expansion Slots 3rd Gen AMD Ryzen™ Processors 2 x PCIe 4.0 x16 (x16 or dual x8) 2nd Gen AMD Ryzen™ Processors 2 x PCIe 3.0 x16 (x16 or dual x8) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) AMD X570 chipset 1 x PCIe 4.0 x16 (max at x4 mode) *1 2 x PCIe 4.0 x1 Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2 x4 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support 8 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT, 1 x Gigabit LAN Controller(s) Anti-surge LANGuard ROG GameFirst Technology Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - SupremeFX Shielding Technology - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - Optical S/PDIF out port(s) at back panel - Sonic Radar III - Sonic Studio III + Sonic Studio Link USB Ports 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) (4 at back panel, ) AMD X570 chipset : 1 x USB 3.2 Gen 2 front panel connector port(s) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (4 at back panel, , 3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 4 x USB 2.0 port(s) (4 at mid-board) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost Gamer's Guardian: - DRAM Overcurrent Protection - Stainless Steel Back I/O - Highly Durable Components - DIGI+ VRM - SafeSlot - ESD Guards on LAN, Audio,and USB ports ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - USB BIOS Flashback® - AI Suite 3 - Ai Charger - ASUS NODE : hardware control interface - BIOS Flashback® Button ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Gaming Aesthetics : - AURA-RGB Lighting Back I/O Ports 1 x DisplayPort 1 x HDMI 5 x USB 3.1 Gen 1 Type-A 8 x USB 2.0 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x USB BIOS Flashback® Button(s) 4 x USB 3.2 Gen 1 (up to 5Gbps) ports 3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x PCH_FAN 1 x AAFP connector 2 x Aura RGB Strip Header(s) 2 x Addressable Gen 2 header(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 2 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support 1 x SPI TPM header 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 2 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x W_PUMP+ connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x Node Connector(s) 1 x System panel connector 1 x T_Sensor Connector 1 x M.2 Fan Header 1 x USB 3.2 Gen 2 (up to 10Gbps) connector 1 x USB 3.2 Gen 1 (up to 5Gbps) connector support additional 2 USB ports Accessories User's manual 4 x SATA 6Gb/s cable(s) 1 x M.2 Screw Package 1 x Supporting DVD 1 x Strix door hanger 1 x ROG Strix stickers 1 x Cable ties pack(s) 1 x Extension Cable for RGB strips (80 cm) 1 x Extension cable for Addressable LED 1 x Thermistor cable(s) 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Note *1 PCIeX16_3 slot shares bandwidth with PCIeX1_2. *2 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000 Chipsatz Modding Wasserkühler von Neo111430
ROG Strix X570-I Gaming Produktseite | Handbuch (EN) | Support-Downloads | Preisvergleich
Spoiler: Spezifikationen CPU AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Chipset X570 Memory 3rd Gen AMD Ryzen™ Processors 2 x DIMM, Max. 64GB, DDR4 4800(O.C.)/4600(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory * 2nd Gen AMD Ryzen™ Processors 2 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory * 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 2 x DIMM, Max. 64GB, DDR4 3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Graphic Integrated Graphics in the 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors Multi-VGA output support : HDMI/DisplayPort ports - Supports HDMI 2.0b with maximum resolution of 4096 x 2160 @ 60 Hz - Support DisplayPort 1.4 with max. resolution 8 K 7680 × 4320 @60 Hz Expansion Slots 3rd Gen AMD Ryzen™ Processors 1 x PCIe 4.0 x16 (x16 mode) 2nd Gen AMD Ryzen™ Processors 1 x PCIe 3.0 x16 (x16 mode) 2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors 1 x PCIe 3.0 x16 (x8 mode) Storage 3rd Gen AMD Ryzen™ Processors : 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support AMD X570 chipset : 1 x M.2_2 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support 4 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 LAN Intel® I211-AT Anti-surge LANGuard ROG GameFirst Technology WiFi Supports channel bandwidth: HT20/HT40/HT80/HT160 Intel® Wi-Fi 6 AX200 2 x 2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax) with MU-MIMO supports dual frequency band 2.4/5GHz Up to 2.4Gbps transfer speed Bluetooth Bluetooth® 5.0 Audio SupremeFX 8-Channel High Definition Audio CODEC S1220A - Dual OP Amplifiers - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - Supports up to 32-Bit/192kHz playback *2 Audio Feature : - DTS® Sound Unbound - LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path. - Sonic Radar III - Sonic Studio III + Sonic Studio Virtual Mixer USB Ports 3rd and 2nd Gen AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors : 4 x USB 3.2 Gen 1 port(s) (4 at back panel, blue) AMD X570 chipset : 4 x USB 3.2 Gen 2 port(s) (3 x Type-A+1 x Type-C) AMD X570 chipset : 2 x USB 3.2 Gen 1 port(s) (2 at mid-board) AMD X570 chipset : 2 x USB 2.0 port(s) Special Features 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. TPU - Auto Tuning, TurboV, GPU Boost ASUS EPU : - EPU AURA : - Aura Lighting Control - Addressable Gen 2 Header ASUS Exclusive Features : - AI Suite 3 - Ai Charger ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Shield - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Back I/O Ports 1 x DisplayPort 1 x HDMI 1 x ASUS Wi-Fi Module 3 x LED-illuminated audio jacks 4 x USB 3.2 Gen 1 (blue) 3 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A) 1 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-C) Anti-surge LAN (RJ45) port Internal I/O Ports 1 x HS_FAN 1 x PCH_FAN 1 x AAFP connector 1 x Aura RGB Strip Header(s) 1 x Addressable Gen 2 header(s) 1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s) 1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s) 2 x M.2 Socket 3 with M Key design, type 2242/2260/2280 storage devices support (Supports both SATA & PCIE SSD) 4 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x System panel connector 1 x T_Sensor Connector 1 x Speaker connector Accessories User's manual I/O Shield 4 x SATA 6Gb/s cable(s) 2 x M.2 Screw Package 1 x Supporting DVD 1 x ROG Strix stickers 1 x M.2 bracket 1 x Cable ties pack(s) 1 x Wi-Fi Antenna(s) 1 x Extension cable for Addressable LED 1 x AAFP Extension Cable 1 x Panel cable 1 x ROG Thank you card BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2. Form Factor Mini ITX Form Factor 6.7 inch x 6.7 inch ( 17 cm x 17 cm ) Note *1 Due to limitations in HDA bandwidth, 32-Bit/192kHz is not supported for 8-Channel audio. *2 Use a chassis with HD audio module in the front panel to support an 8-channel audio output. Kompatibilitätsliste Memory QVL Ryzen 3000/4000/5000

---

Häufig gestellte Fragen​

---

• Sound setzt aus oder knistert
  Immer wieder USB Disconnects
  Meistens tritt dieses Problem auf, wenn man einen hohen RAM Takt verwendet. In diesem Fall kann man versuchen die SOC Spannung auf 1.125V zu erhöhen. Sollte das nicht ausreichen, zusätzlich noch die VDDG CCD Spannung auf 1.00V (oder niedriger), sowie VDDG IOD Spannung auf 0.925V stellen.


• USB Disconnects
  Mit bestimmten UEFI/Agesa Versionen (v2 1.1.0.0/ 1.1.8.0) können sporadische USB Disconnects auftreten. Um dies zu umgehen bitte folgende Einstellung im Bios deaktivieren:
  UEFI -> Advanced -> AMD CBS -> Global C-States deaktivieren
  Der Verbrauch steigt dadurch um ca. 5Watt an aber ansonsten hat man keine weiteren Nachteile


• USB Flashback funktioniert nicht
  Bitte folgende Punkte ausprobieren:
  - Datei richtig umbenannt? Vorzugsweise mit dem im BIOS Download enthaltenen Renamer
  - Vor dem Flashen das BIOS auf Werkseinstellungen zurück setzen!
  - Einen anderen USB Stick ausprobieren. Vorzugsweise ein USB 2.0 Stick


• BIOS/UEFI Downgrade
  Ein UEFI Downgrade ist ohne Probleme mit USB Flashback möglich, soweit vorhanden.


• Ist der Chipsatz Lüfter regelbar?
  Nein, dieser wird automatisch, je nach vorhandener Temperatur, geregelt. Bis zu einer Temperatur von 55 Grad ist der Lüfter deaktiviert. Bei höheren Temperaturen wird er stufenweise schneller bis er letztendlich bei 93 Grad seine Höchstgeschwindigkeit erreicht. Über selbst erstellte Bios Mods kann man jedoch den Lüfter auch nach seinen Wünschen einstellen.


• Chipsatz Temperatur zu hoch?
  Wem das Optische nicht so wichtig ist, kann die Lüfterabdeckung vom Chipsatz beim X570-E oder x570-F entfernen. Dadurch staut sich die warme Luft nicht an, sondern kann direkt entweichen.
  Des weiteren kann man im Bios unter "Onboard Devices Configuration" die vorhandenen Steckplätze (PCIe X16, X1, M.2, SB Link) manuell auf PCIe 3.0 umstellen, sofern man keine PCIe 4.0 Karte verwendet. Bei Auto Einstellung wird automatisch PCIe 4.0 angelegt, was zu einer höheren Last führt.


• Kann ich ein altes Bios Profil mit einer neuen Bios Version nutzen?
  Nein, es ist zu empfehlen kein altes Profil mit einer neuen oder älteren Bios Version zu nutzen. Dies endet meist mit einem Blackscreen. Nach jedem Bios Flash bitte die Einstellungen neu vornehmen. Selbst wenn sich ein Profil laden lässt, kann es trotzdem zu Instabilität führen.


• Rechner bootet nicht, wenn eine Soundkarte verbaut ist
  Dieses Problem kann mit dem Bios 1404 oder höher (Agesa 1004b) auftreten. In dem Fall bitte in dem AMD CBS Menü die Option "PCIe Ten Bit Tag Support" auf Disabled stellen. Sollte das nicht ausreichen, dann zusätzlich noch unter dem Menü Advanced -> Onboard Devices Configuration -> die Option PCIEXxxx (den Slot auswählen, in der die Soundkarte steckt) von Auto auf Gen3 ändern.








[Felix the Cat]

Übrigens habe ich kurz mit dem Curve Optimizer getestet, nach dem ich dann endlich das richtige BIOS drauf hatte.

Habe einfach alle Kerne auf -20 gestellt und der Singleboost geht bei Cinebench R20 auf 4950Mhz auf allen Kernen und im Multi auf 4350Mhz @ 1,1V. Temperatur ist auch deutlich niedriger als vorher.



[Haldi]

@Haldi

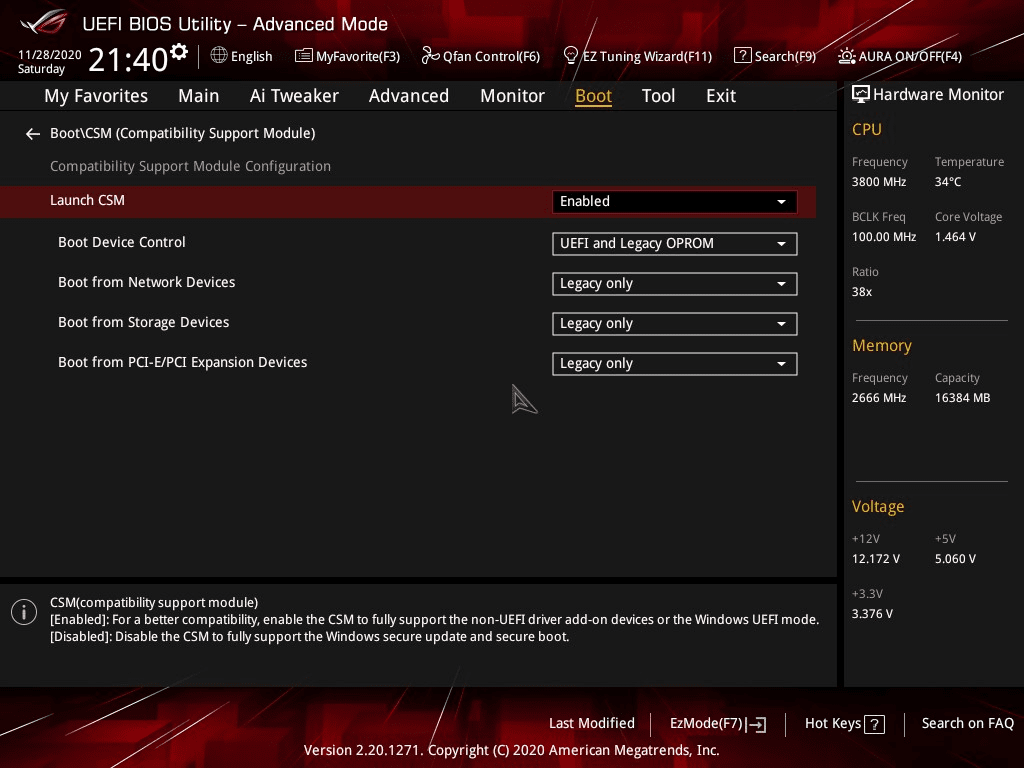

Mach Mal im BIOS CSM enable.

Das da? War standard drin IIRC.

ist aber gut zu wissen das es bei anderen Läuft und daher vermutlich kein problem des Boardes ist... sonder sonst weissgottwoher kommt.



[reinhardrudi]

OK.dann isses doch noch Standart im Mod.
Hatte das selbe Problem wie du mit meiner 1080ti. Und dem Board.
Könnt ich mit CSM in lösen.



[Reous]

CSM habe ich bei den letzten beiden Mods nicht verändert. Soweit ich weiß kam ja die Aussage, dass es ab Bios xy keine Probleme mehr macht.



[THK]

@Haldi: Laufen die Lüfter der 3090 beim Rechnerstart los? Nimm mal andere 8 Pin Kabel. Je Stecker der Graka, wenn vorhanden, einen separaten Strang, optimal wäre andere Rail, wenn nicht single Rail. Geht es dann nicht, an beiden Kabeln mal den anderen Stecker nehmen. Gehen die Stecker komplett bis zum Anschlag in die Buchsen, auch der +2 der 6+2 Stecker? Ist die Karte am Mobo hinten verriegelt, geht also komplett in den Slot?



[Haldi]

Ich hab Absolut keinen Blassen was da los war...
Aber nachdem ich die GPU im 2nd Slot eingesteckt hab, und mit der Vega64 Normal gestartet habe wurde die Graka im Geräte Manager erkannt. Konnte also auch Treiber installieren, und dann ganz Normal Monitor anhängen.


btw, PCI-E 4.0 16x ist überbewertet...
Habs danach in den 16x Slot gesteckt und es macht so gut wie keinen Unterschied.

Rest aller Benchmarks Hier:

Benchmarks RTX 3090 & Ryzen 3900X in 5120x1440

Discover the magic of the internet at Imgur, a community powered entertainment destination. Lift your spirits with funny jokes, trending memes, entertaining gifs, inspiring stories, viral videos, and so much more from users like Haldi.

imgur.com



[tigerstyle]

Versuch mich gerade ein wenig mit dem Curve Optimizer & Co zu befassen.

Habt ihr eigenltich PBO Limits auf Motherboard gestellt?

Ist es eigentlich normal, dass der 5900x im Idle immer so hoch geht mit der Spannung? Bis 1.494V ...



[TheDuke]

Ist es eigentlich normal, dass der 5900x im Idle immer so hoch geht mit der Spannung? Bis 1.494V ...

Ist bei mir auch so. Der Takt schwankt halt stark und die Spannung geht bei mir auch hoch bis 1,494V.
Ich habe PBO2 an und Curve Optimizer auf -20 für alle Kerne. Aber um ehrlich zu sein, weiß ich nicht was das alles genau bedeutet .



[Fockwulf]

Bei meinem 5950x geht die Spannung im Idle bis 1.494V hoch. Egal ob mit PBO oder ohne...



[Atomic Frost]

Hat mein 3950x auch, ist normal.



[tigerstyle]

Ok, dann ignoriere ich das mal. Dank euch!



[foldpages]

@Reous

Vielen Dank fuer diese super Initiative mit den mod BIOS.

Zwei Fragen:

1. Kannst du bitte ein mod BIOS fuer die neuste beta BIOS (2816) fuer das X570-I hochladen?

2. Da das X570-I kein USB Flashback hat, wie installiert man diese mod BIOS? Normal ueber EZ Flash im BIOS oder muss man da etwas kreativer werden?

Edit: Frage 2 sehe ich beantwortet im Readme Danke! Hoffe du hast die Moeglichkeit das neuste X570-I BIOS hochzuladen.



[Reous]

Hatte ja gehofft, dass bald ein weiteres neues Bios nachkommt. Gegen Wochenende kann ich aber eins erstellen.



[foldpages]

Hatte ja gehofft, dass bald ein weiteres neues Bios nachkommt. Gegen Wochenende kann ich aber eins erstellen.

Danke dir! Ja, ich hoffe auch noch auf ein weiteres Update, da momentan das Strix X570-I immer nicht nicht ideal mit dem 5900x läuft.

Aber meine größte Beschwerde im Moment ist der Chipsatzkühler der in meinem kleinen Gehäuse konstant auf 5000RPM läuft und mich wahnsinnig macht.



[reinhardrudi]

hi

hat jemand einen 5800x laufen mit dem Curve Optimizer?? und kann mir seine erfahrungen bezüg. den einstellungen posten
Dankeschön
Hab das neuste BIOS auf meinem Strix-E



[Ule]

Habe -10 eingestellt, darüber kam es zu Merkwürdigkeiten. Bin seit heute mit 'ner 6800 unterwegs



[Morgrain]

Ist bei euch das Bios auch so langsam geworden seit dem ersten Beta-Bios Update? Das ganze wirkt im Bios Menü irgendwie "verzögert" , sehr nervig. Wurde mit dem zweiten Beta Bios 2816 nicht besser.



[reinhardrudi]

Nöö. Ist wie immer.



[gbm31]

Habe -10 eingestellt, darüber kam es zu Merkwürdigkeiten. Bin seit heute mit 'ner 6800 unterwegs

Wow.

Laut Hallock ist die Einheit für den Curve Optimizer "Count" und geht von 3-5mV (taktabhängige Kurve).

Mein 5800X mag das gar nicht. Er läuft gerade mit +100MHz und -2 im Curve Optimizer. Damit ändert sich außer Temperaturen kaum was an der Performance ohne Optimizer und dafür mit +125MHz.

-5 im CO oder +150MHz erzeugen Abstürze...



[Ule]

Hatte heute eine Merkwürdigkeit: PC wollte erst beim 3. Mal Booten vielleicht muss ich doch einen Brikett aus der Kurve nehmen.

Gruß Uli



[Morgrain]

Hatte heute eine Merkwürdigkeit: PC wollte erst beim 3. Mal Booten vielleicht muss ich doch einen Brikett aus der Kurve nehmen.

Gruß Uli

Dasselbe Problem hatte ich vor 3 Bios Versionen^^



[reinhardrudi]

moin
was ist denn der PCI VER/Entschlüsslungscontroller ? im Grätemanager ., TPM?
da fehlt bei mir der treiber



[MaverickM]

moin
was ist denn der PCI VER/Entschlüsslungscontroller ? im Grätemanager ., TPM?
da fehlt bei mir der treiber

Lad dir das Chipsatz-Treiber-Paket von der ASUS Seite herunter. Aber nicht über den Installer installieren, sondern aus dem Gerätemanager heraus den Treiber in dem entpackten Archiv suchen lassen. Alle anderen Treiber gibt es von AMD selbst aktueller.



[reinhardrudi]

so hats leider nicht funktioniert. hab dann die originalen drübergebügel. Danach den von AMD und alles gut.

THX



[boondocksaint87]

Hi all.

Is there any benefit for 3xxx users installing any bios beyond 2606x?



[Reous]

Not really in my opinion. Newer bios versions are optimized for Renoir and Vermeer.



[Atomic Frost]

Amd Chips Ryzen (3XX/4XX/5XX/TRX40) drivers Version 2.11.26.106 WHQL​



[foldpages]

Amd Chips Ryzen (3XX/4XX/5XX/TRX40) drivers Version 2.11.26.106 WHQL​

Was ist das fuer eine version? Diese sind nichtmal auf der ofiziellen AMD seite verfuegbar.



[Y CEE]

Habe das mini ITX Board in Kombination mit einem 5900x und einer 6800xt inkl. 3600 trident neo ram in einem Open Case. - Die Temps des Chipsatzes sind selbst im idle bei über 70C trotz oder vielleicht auch gerade wegen eines be quiet dark rock tf top blower?! :/

Der Lüfter ist nervig laut was mich dazu bewegt hat einen mini noctua lüfter zu bestellen... sieht zwar blöd aus aber anders gehts anscheinend nicht.

Hat da jemand erfahrungen oder ideen den lüfter ruhig zu stellen?



[foldpages]

Habe das mini ITX Board in Kombination mit einem 5900x und einer 6800xt inkl. 3600 trident neo ram in einem Open Case. - Die Temps des Chipsatzes sind selbst im idle bei über 70C trotz oder vielleicht auch gerade wegen eines be quiet dark rock tf top blower?! :/

Der Lüfter ist nervig laut was mich dazu bewegt hat einen mini noctua lüfter zu bestellen... sieht zwar blöd aus aber anders gehts anscheinend nicht.

Hat da jemand erfahrungen oder ideen den lüfter ruhig zu stellen?

Habe ne sehr aenhliche Konfiguration wie du, und mein Chipset ist auch sehr heiss. Idle habe ich um die 65C aber nach nen paar Stunden gamen ist mein Chipsatz bei 83C. Das in nem NR200 mit 4x 120mm Casefans und nem 280mm AIO mit 2x 140mm Noctua fans.

5900x und X570 laufen beide heissd und laut AMD ist wohl erst ab +90C problematisch.
